三、综合录井仪基本原理
综合录井仪从工作流程可分为一次仪表（传感器）、二 次仪表及接口、联机采集、监控计算机三部分。
器传 组感
三、综合录井仪基本原理
(一)传感器组 综合录井系统基本配置共包含13种传感器，所有的传感器分为
三个区（井台、入口、出口），在各自的接线箱汇总，经传感器信 号总线电缆引入仪器的主机柜。其中模拟量传感器10种，采用420mA的电流二线制方式传送，数字量传感器3种，采用大电压（08V）脉冲方式传送。
三、综合录井仪基本原理
图2 现代综合录井仪结构框图
三、综合录井仪基本原理
传感器组、组份分析器、全烃分析器和地质实验室的各类信号通过接 口电路处理为0-5V、10V的电压（模拟）或TTL电平规范的脉冲（数字量 ），经系统总线送至录井工作站进行A/D变换。录井工作站通过I/O板和 系统总线实现对气相色谱仪的联机控制。监控工作站驱动打印机，实时 打印曲线和报表。应用工作站主要用于打印应用程序的结果。工作站间 通过网卡和同轴电缆（或双绞线）连接，实现网络通信和资源共享。
中原油田： 二十二所： 上海神开： 上海中油：
NLS ACE CMS WellStar
二、综合录井作业范围
综合录井作为一项随钻技术，逐渐成为石油勘探中的重
要手段，在石油钻探中的地位已越来越重要，其涵盖的领
域也越来越广泛：
A、石油钻井系统工程
•
石油钻探实时监控•Fra bibliotek石油钻探异常情况预警
综合录井技术

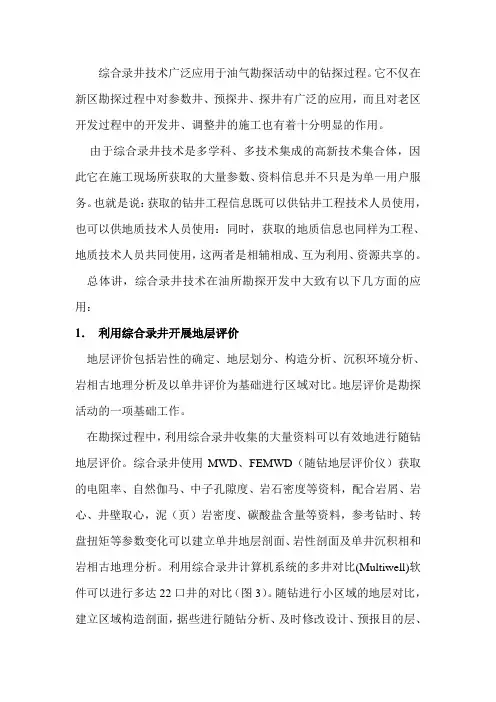

综合录井技术广泛应用于油气勘探活动中的钻探过程。
它不仅在新区勘探过程中对参数井、预探井、探井有广泛的应用，而且对老区开发过程中的开发井、调整井的施工也有着十分明显的作用。
由于综合录井技术是多学科、多技术集成的高新技术集合体，因此它在施工现场所获取的大量参数、资料信息并不只是为单一用户服务。
也就是说：获取的钻井工程信息既可以供钻井工程技术人员使用，也可以供地质技术人员使用：同时，获取的地质信息也同样为工程、地质技术人员共同使用，这两者是相辅相成、互为利用、资源共享的。
总体讲，综合录井技术在油所勘探开发中大致有以下几方面的应用：1．利用综合录井开展地层评价地层评价包括岩性的确定、地层划分、构造分析、沉积环境分析、岩相古地理分析及以单井评价为基础进行区域对比。
地层评价是勘探活动的一项基础工作。
在勘探过程中，利用综合录井收集的大量资料可以有效地进行随钻地层评价。
综合录井使用MWD、FEMWD（随钻地层评价仪）获取的电阻率、自然伽马、中子孔隙度、岩石密度等资料，配合岩屑、岩心、井壁取心，泥（页）岩密度、碳酸盐含量等资料，参考钻时、转盘扭矩等参数变化可以建立单井地层剖面、岩性剖面及单井沉积相和岩相古地理分析。
利用综合录井计算机系统的多井对比(Multiwell)软件可以进行多达22口井的对比（图3）。
随钻进行小区域的地层对比，建立区域构造剖面，据些进行随钻分析、及时修改设计、预报目的层、卡准取心层位和古潜山顶面、确定完钻井深。
2．进行油气资源评价油气资源评价是勘探活动中最主要的工作之一。
油气资源评价的好坏直接关系到勘探效果。
资源评价搞的好，有利于提高勘探的成功率和效益，减少探井钻探口数，有助于加快勘探的步伐，从而具有很大的经济效益和社会效益。
综合录井配套的各种技术和仪器设备可以在现场提供从单井油气层的发现、解释到储层的分析、评价，生油层的生油资源评价等一整套手段和方法，在钻探现场及时、准确地进行油气资源评价。
综合录井基本原理76页PPT
综合录井基本原理
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
钻井工程项目中综合录井施工方法探讨
钻井工程项目中综合录井施工方法探讨钻井工程项目的实施能创造出巨大的社会和经济效益，然而，对于负责井下气体检测发现的综合录井来说却面临着诸如外围设备安装，气体气路如何能够确保畅通等方面的问题。
综合录井设备如何实现长距离和大场地安装，如何同钻井工程设备实现随动运行，这些都需要在现有的技术设备上进行改进和创新。
本文探讨的就是，如何在钻井工程项目中实现综合录井的服务职能。
标签：钻井工程项目；气体；气路；畅通0 引言“钻井工程项目”是国外油气田生产的一种重要勘探方式。
油气勘探中，在同一井场上布置多口井，水平排列，井间距标准布局；钻机的提升系统、旋轉系统是可移动的，循环系统和动力传动系统是固定的；钻机在轨道上移动，实现井眼间的转换，钻机在轨道上移动借助于液压（或气压）缸在底座上的推动力；钻机在井眼间的移动转换在0.5小时～1.0小时内即可完成，跨越距离可达百米，井眼从井眼×1移动到井眼×10，甚至到更多井眼；当一口井下完套管候凝或电测时或进行其它作业时，钻机可移动到另一口井上进行其它钻探，避免了时间冲突；在同一个井眼内可钻多个开窗，直井眼、定向或水平等，既实钻井眼数与井眼布局呈倍数递增。
在钻井工程项目施工中，综合录井技术面临诸多方面需要创新工作的问题，其中，设备安装架设和气体气路畅通采集是关键。
1. 钻井工程项目中综合录井施工面临的问题在油气田勘探施工中之所以施行钻井工程项目是因为：①节约生产成本，提高勘探时效；②有力于环境保护；③促进安全生产管理；④提升了生产标准和规范；⑤节约人力资源。
但是，对于常规录井设备的传感器信号线架设安装来说凸显各方面的问题：①在‘钻井工程项目’中，钻机的电（动）力系统如内燃机的位置是固定的，但是动力输出线路是要随着井架的移动而移动的，线路距离延伸要求≥150米，而综合录井的线路架设长度只有100米；②提升系统在在‘钻井工程项目’中是移动设备，移动的直线距离在百米间不等。
钻井中地质录井的方法
钻井中地质录井的方法
钻井中收集地下地质资料的过程叫钻井地质录井工作。
钻井地质录井方法主要有：钻进录井、岩屑录井、岩芯录井、荧光录井和气测录井。
1、钻时录井：通过计时器把实钻一个规定单位进尺的时间反映并记录下来的过程。
一般用“分每米”（min/m）表示。
2、岩屑录井：地下岩石被钻头破碎后，随循环的钻井液带到地面的岩石碎块叫岩屑。
按照一定的取样间距和迟到时间，将岩屑连续收集起来，进行观察、分析，并综合运用各种录井资料进行岩屑归位，以恢复地下原始剖面的过程，就是岩屑录井。
3、岩芯录井：在石油钻井过程中，为了更清楚、更直观地反映地下岩层的特征，利用取芯工具，将井下一定深度地层的岩石以柱状形式取上来，并对其进行分析、研究而取得各项资料的过程叫岩芯录井。
4、荧光录井：石油中的油质、沥青质等在紫外光的照射下，能发出一种特殊光亮，这就是荧光。
根据荧光显示的亮度及颜色的差别，测定出石油的含量和组成成分，对油气层进行定性和定量解释，这就是荧光录井。
5、气测录井：在钻井过程中用气测仪通过直接判断油气层的过程叫气测录井。
气测录井除直接判断油气层外，还可预告井喷。
气测值突然增高，就说明钻井液中气侵严重。
钻井液密度下降，井内液柱压力小于地层压力时，就有可能发生井喷。
录井技术分类、机理及其应用

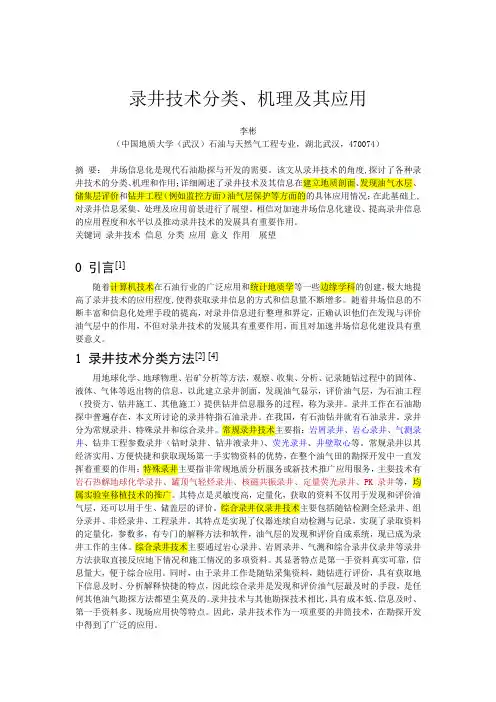

录井技术分类、机理及其应用李彬（中国地质大学（武汉）石油与天然气工程专业，湖北武汉，470074）摘要：井场信息化是现代石油勘探与开发的需要。
该文从录井技术的角度,探讨了各种录井技术的分类、机理和作用；详细阐述了录井技术及其信息在建立地质剖面、发现油气水层、储集层评价和钻井工程（例如监控方面）油气层保护等方面的的具体应用情况；在此基础上,对录井信息采集、处理及应用前景进行了展望。
相信对加速井场信息化建设、提高录井信息的应用程度和水平以及推动录井技术的发展具有重要作用。
关键词录井技术信息分类应用意义作用展望0 引言[1]随着计算机技术在石油行业的广泛应用和统计地质学等一些边缘学科的创建，极大地提高了录井技术的应用程度,使得获取录井信息的方式和信息量不断增多。
随着井场信息的不断丰富和信息化处理手段的提高，对录井信息进行整理和界定，正确认识他们在发现与评价油气层中的作用，不但对录井技术的发展具有重要作用，而且对加速井场信息化建设具有重要意义。
1 录井技术分类方法[2]-[4]用地球化学、地球物理、岩矿分析等方法，观察、收集、分析、记录随钻过程中的固体、液体、气体等返出物的信息，以此建立录井剖面，发现油气显示，评价油气层，为石油工程（投资方、钻井施工、其他施工）提供钻井信息服务的过程，称为录井。
录井工作在石油勘探中普遍存在，本文所讨论的录井特指石油录井。
在我国，有石油钻井就有石油录井。
录井分为常规录井、特殊录井和综合录井。
常规录井技术主要指：岩屑录井、岩心录井、气测录井、钻井工程参数录井（钻时录井、钻井液录井）、荧光录井、井壁取心等。
常规录井以其经济实用、方便快捷和获取现场第一手实物资料的优势，在整个油气田的勘探开发中一直发挥着重要的作用；特殊录井主要指非常规地质分析服务或新技术推广应用服务，主要技术有岩石热解地球化学录井、罐顶气轻烃录井、核磁共振录井、定量荧光录井、PK录井等，均属实验室移植技术的推广。
钻井工程中综合录井技术的相关探讨
钻井工程中综合录井技术的相关探讨摘要：随着时代的不断推移，各国的经济实力及综合国力都有了很大程度上的提高，在经济总量竞争日益激烈的当今社会，各国对科学技术的重视度也越来越高。
众所周知，国家的发展离不开资源的开发与利用，钻井工程作为资源开采的重要组成部分。
鉴此，提高钻井工程质量成为当前工作的关键所在，而综合录并技术凭借其先进的技术优势，在钻井工程中的应用越加广泛。
关键词：钻井工程综合录井技术相关探讨人类自步入现代社会以来，经济生产总值不断攀升，各国人民的生活质量也有了不同程度上的提高，人民生活结构的不断转型使得资源开采的对象也发生了变化，与此同时，科学技术也获得了新的发展契机。
综合录井技术在钻井工程中的运用形式较为多样，能够合理处理钻探井、老区开发井过程中的钻探问题，该项技术对钻井过程起着极为重要的作用，由此，提高综合录井技术在钻井过程中的应用成为当前工作的重心。
一、钻井工程中综合录井技术的功能及优缺点（一）钻井工程中综合录井技术的功能综合录井技术不是一门孤立的学科，而是融合多种科学、技术、专业于一体的高新技术。
该项技术能够为钻探、地质技术人员提供参考，满足钻探工人及地质人员的需求。
综合录井技术综合运行MWD、FEMW等技术，及时获取钻井信息，为钻井工程提供必要的数据支撑。
能够在第一时间收集并处理一些钻井信息，分析钻井开采现状。
其中，较为关键的一点就是，综合录井技术能够显示油气层的分布位置，并较为准确的确认油气分布深度，通过图表、数据的形式反映出来，通过喷井三次，井漏一次来反映钻压现状。
随着当今社会的发展，综合录井技术也取得了长足的发展前景，在不断融合社会需求及先进技术革新的基础上，推出了一种全新的综合录井功能，即：模拟功能。
该项功能能够真实的模拟钻井过程，将钻井过程中出现的问题进行综合分析，及时展现该项技术的漏洞和其他不足，通过模拟仿真，避免了很多不必要的损失。
（二）钻井工程中综合录井技术的优缺点人类自进入21世纪以来，就在科学技术领域取得了举世瞩目的成就。
常规地质录井技术方法与应用
下降
下降 增加 下降 — 增加 下降 增加
增加
— 下降 增加 — — 下降 增加
剧增
— 剧增 剧增 — 增加 下降 增加
增加
增加 增加 增加 — 增加 下降 下降
微增
— — —
增加
— — —
地 质 录 井 方 法 技 术
• 六、特殊情况下的录井 • （一）、槽面显示或气测异常时的资料录取 • 1.连续检测钻井液性能及气测值的变化（综合录井仪，无综合录井仪的点 测）； • 2.记录显示时间及相应井深、层位； • 3.观察显示的产状及随时间的变化，并加以记录 • ①油花或原油的颜色、产状； • ②气泡的大小及分布特征（注意区分空气泡及水蒸汽泡）； • ③显示点所占的百分比； • ④油气味或H2S味的浓度； • ⑤液面上涨情况和溢出情况； • ⑥钻井液性能的相对变化。
• 按要求记录钻井液处理情况及井深。及时测量其密度、
地 质 录 井 方 法 技 术
• 三、钻时的影响因素
• 1. 客观因素有岩石的可钻性；钻井方式 （涡轮钻比旋转钻快）；钻头类型与新 旧程度；钻井参数；钻井液性能。
• 2.主观因素有司钻的钻井技术水平(司钻 水平）和录井人员记录的准确性（录井 人员责任心）。
地 质 录 井 方 法 技 术
• 常规地质录井 • 地质录井——根据钻井地质设计要求和规定的技术标准，取
全取准反映地下情况的各项资料，从而判断井下地层和含油、 气情况的工作。 • 常规地质录井主要包括：钻时录井、岩屑录井、岩心录井、 荧光录井、井壁取心等。常规地质录井以其经济实用、方便 快捷和获取现场第一手实物资料的优势，在整个油、气田的 勘探和开发过程中一直发挥着重要的作用。
• ③相对密度的附加值，油层 0.05——0.10g/cm3 ，气层 0.07— —0.15g/cm3。 • ④未经甲方或主管地质部门允许,不得混油和添加影响荧光录 井的材料。
综合录井技术介绍
（2）国产化研究与初步推广：90年代初期，国内研究开发了氢焰色谱仪，逐步改 造TDC，保留部分二次仪表，微机处理，模仿进口技术开发了汉化软件系统（SS-1 等），后期各种国产仪相继投产，国外第三代设备大量引进（ALS-2、Drillbyte、 SDL-9000等）。
哈31-28-28井异常描述： 2008年2月9日11:15分钻进至 井深4361.25米时，扭矩波动 增大，扭矩由正常钻进的 3.02～5.25KN.M之间波动变为 2.08～8.74KN.M之间。波动幅 度增大且异常频率增加，而钻 压无变化，转盘转速有蹩跳现 象，钻头使用时间为34.5小时， 进尺为74.17米，钻头型号为 J11型牙轮钻头，地层为石英 岩地层。操作员根据扭矩分析 为钻头异常，及时通知钻井队， 钻井队继续钻进至4368.16米 起钻。起出牙轮矿动严重，即 将脱落，钻头磨损严重。
二、综合录井主要功能
地质综合图：把与地质相关的信息集成化，有利于快速、准确恢复地质 剖面，有利于资料归档保存，有利于再次利用。
二、综合录井主要功能
气体评价:不仅能快速发现油气水显示，同时也是现场快速解释评价油气水 层性质的重要方法之一。通用的解释方法有三角解释版图、皮克斯勒解释版 图，3H法等，同时充分利用后效测量、邻井资料（包括试油结果）准确解 释油气层。
综合录井在石油勘探开发中的作用
一是应用先进的油气分析解释技术，在勘探开发中及时发现 和解释评价油气层。
二是工程参数的采集计算，对钻井施工实施监控，保证安全 打井和指导科学打井。
地质录井方法与技术
地质录井方法与技术
地质录井方法与技术是地球科学中用于研究地下地质结构和岩石性质的重要手段。
以下是常见的地质录井方法与技术：
1. 电测录井：通过测量地下岩层的电阻率和自然电位来获取岩石性质和地层结构信息。
常用仪器包括浅层电测井仪、深层电测井仪和自动测井仪。
2. 自然伽马辐射测量：利用济因伽马辐射计等仪器测量地下岩石的自然伽马辐射强度，以判断不同岩石类型和地层的存在。
3. 孔隙度测量：通过利用电测井仪等仪器测量孔隙度和孔隙水饱和度的变化，可以获取岩石孔隙结构的信息。
4. 渗流性测量：使用渗透率仪等仪器，测量地下岩层的渗透性，以判断岩层的渗流性。
5. 岩性鉴定：通过记录岩石的物理性质，如密度、声波速度、磁导率等，结合经验曲线和地质知识，对不同岩性进行鉴定。
6. 反射测井：利用地震波在地下的反射和折射特性，测量地下岩石的声波速度，以获得地下地层的结构和岩性信息。
7. 岩心分析：对地质钻探中获取的岩心样品进行物理性质、化学成分、岩石组分、孔隙特征等方面的分析和测试，来研究岩石的性质和组成。
以上方法与技术常常结合使用，通过解释记录到的地质数据，可以对地下地质条件进行详细的研究和评价。
钻井施工中综合录井技术探讨
钻井施工中综合录井技术探讨综合录井包括气测、钻时、钻井液、钻井工程参数等多方面录井技术，是及时发现异常情况的重要手段。
工程参数录井是综合录井的一小部分，主要提供对大钩高度、钻压、悬重、立压、套压、泵冲、转盘转速、扭矩、排量、钻时、总池体积、温度、密度、电导率等参数的监控，综合应用其它录井资料，可为工程施工提供井下异常情况预报、地层压力预测、设备状态监测、钻头选型、优化钻井参数、压井、堵漏等多方面技术服务。
1井漏1.1井漏的原因钻疏松性地层，如钻速快，钻井液未循环好，开泵过猛，易憋漏地层；钻井液密度过高，超过地层破裂压力，压漏地层；钻遇地层断裂带和裂缝；溶洞性漏失。
1.2运用录井资料对井漏类型的判断井漏按漏失速度可分为渗透性漏失、轻微漏失和严重漏失。
渗透性漏失在录井仪上的主要表现为钻井液池体积缓慢下降，出口参数基本上无变化。
轻微漏失在录井仪上的主要表现为钻井液池体积下降较快，出口排量略有减少，有时还会造成脱气器脱不上钻井液，影响气测出峰。
严重漏失时钻井液有进无出，在录井仪上的主要表现为钻井液池体积急剧下降，出口排量测不到值，脱气器脱不上钻井液造成气测不出峰，部分出口探头裸露在液面以上测不到值，泵压略有下降。
a类井漏的判断应观察钻时、岩屑，看是否钻遇胶结疏松的地层。
比较迟到井深跟井深的差值是否很大，看井筒内是否有大量岩屑。
观察接单根后开泵有无憋泵现象。
b类井漏的判断应根据DC指数进行地层压力监测和破裂压力试验，来判断钻井液密度是否过高。
c类井漏的判断首先应观察岩屑和查阅邻井资料，看地层是否存在断裂带和裂缝。
其二，应观察钻时是否变小，是否存在扭矩波动、钻压不稳等现象。
d类井漏的判断应查阅钻时和钻压数据，看是否存在放空现象。
2钻具刺坏2.1钻具刺坏的原因钻具重复使用，达到使用寿命；地层原因，钻遇异常地层，比如沙砾岩，对钻具磨损增大；泥浆原因。
录井仪主要表现为：出入口排量、泵冲稳定或略见上升，泵压先缓慢（或小幅）下降，继而泵压大幅度下降，流量增大，有时甚至可以看到返出的岩屑与所钻地层岩性特征不符。
地质录井技术
a 水平层理：厚度(细层、纹层)、界面清晰程度、连续性、构成细层的物质界 面上是否有生物碎片、云母片、黄铁矿等特征矿物。 b 波状层理：厚度、连续性、界面清晰程度、波长、波高及对称性。 c 斜层理：厚度、连续性、界面清晰程度、粒度变化、顶角、底角、形态(直 线或曲线)。 d 交错层理：厚度、连续性、倾角、交角、形态。 e 粒序层理：分选情况，由下而上由粗变细（正粒序）或由细变粗（反粒序） 的变化规律，其上下地层是否具有水平层理的泥岩或粉砂岩。 f 洪积层理：层理面，分选情况，垂向上粗细交替情况。 g 透镜层理：厚度横向、纵向变化情况。 h 脉状层理：砂质交错层与暗色泥质薄细层在纵向和横向上的分布情况。 i 韵律层理：纵向上粒级变化及重迭情况。 j 沙纹层理：沙纹层厚、形态、对称性及叠加情况。 k 均质层理：厚度、连续性、层理面特征、均质程度。 l 平行层理：厚度、连续性、层理面特征、平行条纹(剥离线理构造)、冲刷痕 及逆行沙波层理。 m 变形层理：变形褶皱或包卷形态、大小，界面清晰程度及与围岩的关系。 n 其它层理，沙丘状层理、生长层理、羽状层理、攀升层理等形态、大小情 况。
（4）
（5）
（6）
两种粒径颗粒含量相互接近(±5%)，主要的 粒级放在后面，少一点的放在前面，如：粉 细砂岩；三种粒径颗粒含量相近的(±5%) ， 定名为不等粒砂岩。。 砾石含量5%～25%，定名为含砾(粉、细、 中)粗砂岩，如果有两种砂粒含量相近者， 定名为含砾粉细砂岩。 特殊矿物、特殊成分或特殊沉积结构，其数 量大于15%或面积大于20%者，参加定名。
9 化石 （1）种类：一般指出大类，有古生物鉴 定资料可定出属种。 （2）形态：外形、纹饰和个体大小。 （3）数量和分布情况：用丰度表示相对 含量多少，用个别、少量、较多、丰富表 示。分布情况有杂乱分散、顺层面富集、 成层等。 （4）保存情况：完整、较完整、破碎。
空气钻井条件下的综合录井技术
293空气钻井起源于20世纪60年代，并在国外得到广泛应用。
近年来，空气钻井技术在中国的应用日趋成熟。
空气钻井是一种与传统钻井液钻井完全不同的钻井技术，不仅对录井工程提出了新的要求，如岩屑和气体样品的采集方法、迟到时间的理论计算及实物测量、岩屑描述方法、油气层解释 、地层对比及划分，而且其自身的技术特点也给综合录井技术提出了新课题。
如地层出水的监测及判断、井下燃爆监测、及时准确地检测出气体的全烃含量等。
经过一段时间的探索和实践，录井公司总结了一些适合空气钻井条件的综合录井技术。
然而，尚未建立统一的行业标准，尚未形成一套完整的适合空气钻井工艺流程下的综合录井技术。
1 空气钻井概述空气钻井是一种新的钻井模式，它的工作原理是将压缩气体注入井内，依靠环空气体的冲量，把钻井岩屑带回地面。
利用空气作为工作介质，用空压机对空气先进行初级压缩，再降温、除水，再用增压机将空气继续增压至钻井需要的工作压力，并将增压后排气量为100～130m 3 /min的高压空气通过立管三通压入钻具，利用压缩空气完成冷却钻头、携带岩屑返回井口的任务，在排砂管线上利用岩屑取样器取得砂样，利用除尘器消除钻屑粉尘，由专用管汇排入到沉砂池[1]。
2 空气钻井条件下综合录井技术分析2.1 岩屑捞取方法与岩屑排出管线连接的岩样采集器的结构应能保护人员不受空气流，天然气流中偏流出来的岩屑伤害。
同时，不允许在岩屑排出管线的末端进行人工采集岩样。
将带有捞砂取样阀门的直径为5 cm或7 .5 cm，长为1 .5～2 m的支管焊接在排砂管汇斜坡下方处，在捞砂管线阀门下的管线上固定一长条状布袋，要求布袋大小适中、透气性好。
岩屑捞取前，开启取样阀门，并调整出砂流量以保证岩屑的连续性。
捞取岩屑时，关闭取样阀门，打开布袋捞取砂样，取样后将布袋口扎紧，并重新开启取样阀门。
这样可保证岩屑的连续捞取和达到地质设计量的要求，同时减少粉尘对人的伤害。
空气钻井所使用的循环介质为空气，接单根时，未返出的岩屑将迅速落至井底而混杂在一起，因此每钻完一根单根，应循环3～5 min以保证井内的岩屑全部返出。
综合录井-杨琎 综合录井技术基础-第一章
综合录井技术基础讲义杨进石油大学（北京）2005年7月综合录井技术基础综合录井是油气田勘探开发过程中不可缺少的一项基础工程，必须实事求是、认真负责地做好。
综合录井的任务是在每一口井的钻探过程中执行设计，按设计规定和要求及时准确地取得并掌握反映地下地质情况的各种信息，为找油找气提供齐全可靠的第一性资料，为油气田勘探开发奠定基础。
因此，各项录井质量的优劣直接关系着查明地下地层、岩性、构造、油气水等情况，直接关系着油气田勘探开发速度和经济技术效果。
所以，综合录井工作的质量绝对不容忽视。
第一章钻前地质工作准备1．拟定井位1．1 各探区或油气田根据自己的年度勘探部署，一般由局勘探部或相当的主管部门组织有关单位研究讨论，拟定井位、钻探目的任务、取资料要求、完钻层位，下达钻探任务书。
1．2 钻探工程单位接受任务后，立即组织地质、工程、钻前人员等进行现场井位踏勘，确定井口位置。
在确定井位时，若地形地物标志不明显，应根据任务书的井位坐标实测。
认定的井位现场要设置专用标记。
1．3 为确保施工安全，井场应远离村镇、油井等建筑物。
一般要求与村镇相距不得少于200m，气井应大于400m。
1．4 依照任务书下达的井位实测时，允许在50m范围内移动。
若因地形地物限制，要超规定移动时，施工单位必须申报。
经原井位拟定单位复查资料，报上一级总地质师批准。
井位一经勘测确定，任何单位或个人均无权再移动。
并在钻机安装就位后。
立即复测，并发表井位复测公报。
1．5踏勘井位时，地质人员应注意勘察井场附近露头、覆盖、构造等地面地质情况，为地质设计收集现场资料。
1．6录井小队到达现场后，应对照地质设计核实地理位置，并利用地形地物等标志核查井位。
若有怀疑或发现错误要立即向主管部门报告。
2．确定井位应具备的资料图件2．1 区域探井井位的确定要有以下相应的五项资料图件：A．全区和周缘的地质调查－卫星照片解释；B．全区重磁力普查和有针对性的电法测量，有相应的1：20万～1：100万重力异常图、磁力分布图、地面地质图；C．提出对探区的区域地质结构、基底性质、起伏情况，以及地层剖面等方面的初步认识；D．完成了地震概普查，初步查明探区内的凹陷、凸起展布范围、形态，初步划分二级构造带；E．采用区域地震地层学方法，预测区域岩性、岩性岩相带，指出可能生油区及存在的大型砂岩体或储集层的分布情况。
地质录井方法
地质录井方法一、常规录井常规录井主要包括钻时路径，岩心路井，岩屑录井，钻井液录井，主要是靠人工的方法。
其特点是简单易行，应用普遍，应用时间早，它具有获取第一性实物资料的优势，一直发挥着重要资料。
1.钻时录井：它是指每钻进一定厚度的岩层所需要的时间，单位为min/m。
在新滩区，一般每米记录一次钻时，到达目的层则可加密0.5～0.25记录一次。
钻时路径资料一般有自动记录仪连续录取。
其应用：1.1定性判断岩性。
当其他条件不变时，钻时的变化反映了岩性的差别，输送含油砂岩钻石最低，普通砂岩较大，泥岩和石灰岩较高，玄武岩和花岗岩最高。
在尚未测井的井段，根据钻时曲线结合录井刨面，可以进行地层的划分和对比。
1.2判断缝洞发育井段。
对于碳酸盐地层，利用钻时曲线可以帮助判断缝洞发育井段，确定储集层。
如突发钻石变小，钻具放空现象，说明井下可能遇到缝洞发育的渗透层。
放空越大，反映钻遇的缝洞越大。
2.岩心录井：对钻井中取出的岩心进行丈量、计算、归位；观察和描述岩心的岩性、矿物成分、结构、沉积构造、产状、孔隙裂缝、各种次生变化、含油气情况、鉴定所含古生物；对岩心表面和断面上的特殊地质现象进行素描、摄影、摄像；对岩心选取样品进行化学、物理分析；最后，编制岩心柱状图。
取心方式：常见的取心方式有：水基钻井液取心，油基钻井液取心，密闭取心，定向取心。
2.1水基钻井液取心：其成本低，工作条件好，是广泛采用的取心方式。
但其最大的缺陷就是钻井液对岩心的冲刷作用大，侵入环带深，所取岩芯不能完全满足地质要求。
2.2油基钻井液取心：是在油基钻井液条件下进行的取心，取最大优点是保护岩心不受钻井液冲刷，一区的接近油层原始状态的油，水饱和度资料，为油田储量计算和开发方案的编制提供准确的参数。
2.3密闭取心：采用密闭取心工具与密闭液，可以在水基钻井液条件下去除几乎不受钻井液污染的岩心。
密闭取心用于开发过程中检查砂岩油气田注水效果，了解底下有层水洗情况及油水动态。
综合录井技术
综合录井技术综合录井技术从狭义上讲是随钻技术，是跟踪技术；广义上讲是信息采集处理技术。
它集常规地质录井、气测录井和工程录井为一体，是地面录井技术的最高阶段。
综合录井仪使用了22个传感器5个分析仪，能实时测量井深、钻井液出口与入口电导率、钻井液出口与入口温度、钻井液出口与入口密度、大钩负荷、立管压力、转盘扭矩、套管压力、钻井液出口流量、地层H2S含量、转盘转速，能实时分析地层全烃含量、C1-C5各组份含量以及CO2含量，能分析碳酸盐含量、页岩密度，并生成钻压、钻时、地层压力、地面含气指数、地层含气指数等数据。
计算机将实时采集数据按深度数据与时间数据进行存储，并能按需要进行回放、实时处理，同时实时进行参数的文本与图形打印；其智能软件“工程预报专家诊断系统对钻进施工中出现的异常能自动分析、自动判断，并报警；“钻井工程服务软件系统”对各个钻井参数进行数学模式计算，随时提供最佳钻进参数组合。
综合录井仪还能向钻台、工程监督、地质监督等人员提供实时监视屏幕，并向他们提供电话服务。
综合录井在勘探开发作业中的作用主要是两个方面：第一，以发现和落实油气显示为主的气测、地质资料收集、整理、油气显示评价，服务于油气地质勘探开发；通过气体检测和泥浆参数变化监测，及时发现和解释评价油气层。
第二，以钻井施工安全监测为主的工程参数的采集、整理、预报。
通过对大钩负荷、钻压、扭矩、泵压、池体积、“D”指数、H2S含量等的实时监测，分析判断钻井施工过程中地面、井下工作状态，科学指导钻井及时提出工程事故隐患的预报预告，减少事故的发生，提高钻井速度，缩短钻井周期，降低钻井成本。
上述两方面的宗旨是统一的：科学钻井，发现、落实、评价、保护油气层，最大限度地提高勘探开发效率。
①、综合录井技术可以及时、准确地发现油气显示，并在现场对异常层进行解释和初步评价。
②、综合录井技术可以及时、准确地监测、预报钻井工程异常现象，实时监测地层压力，防止工程事故发生，缩短建井周期，尤其是在保护油气层方面可以发挥很大作用。
第3章第1节综合录井仪录井工作流程及录井项目
2.二次仪表 2.二次仪表
又称信号处理器，对来自传感器的信号进行放大或衰减、 又称信号处理器，对来自传感器的信号进行放大或衰减、 信号处理器 放大或衰减 滤波及运算处理，把处理结果输送到记录仪、 滤波及运算处理，把处理结果输送到记录仪、计算机及 其他输出设备。 其他输出设备。 因其硬件庞大，难以维护， 因其硬件庞大，难以维护，目前先进的录井仪已去掉此 部分，其功能由计算机完成。 计算机完成 部分，其功能由计算机完成。
3.计算机系统 3.计算机系统
计算机系统是综合录井仪的核心部分，目前已形成多 计算机系统是综合录井仪的核心部分，目前已形成多 核心部分 联机计算机系统。 用户的网络化联机计算机系统 用户的网络化联机计算机系统。 任务：参数的采集、处理、存储和输出。 任务：参数的采集、处理、存储和输出。 采集
4.输出设备 4.输出设备
第三章 综合录井仪录井及资料应用
第一节 综合录井仪的工作流程及录井项目 第二节 综合录井参数检测原理 第三节 联机系统工作原理及资料处理 第四节 气测录井资料解释与应用 第五节 随钻地层压力检测 第六节 实时钻井监控
第一节 综合录井仪的工作流程及录井项目 早期综合录井仪：系统结构简单，测量参数少。 早期综合录井仪：系统结构简单，测量参数少。仅 有部分传感器、二次仪表及部分显示记录系统。 部分传感器、二次仪表及部分显示记录系统。 我国80年代开始大量引进法国TDC综合录井仪。 我国80年代开始大量引进法国TDC综合录井仪。 80年代开始大量引进法国TDC综合录井仪 目前，国际国内先进的综合录井仪在参数的检测精 目前，国际国内先进的综合录井仪在参数的检测精 上有了大幅度的提高，扩展了计算机系统的功能， 计算机系统的功能 度上有了大幅度的提高，扩展了计算机系统的功能， 形成了随钻计算机实时监控和数据综合处理网络 实时监控和数据综合处理网络， 形成了随钻计算机实时监控和数据综合处理网络， 部分配套了随钻随测（MWD）系统，增加了远程传输 部分配套了随钻随测（MWD）系统，增加了远程传输 等功能，实现了数据资源的共享 数据资源的共享。 等功能，实现了数据资源的共享。
综合录井技术基本原理及资料应用
综合录井基本原理及资料应用
（三）气相色谱仪
气相色谱仪是录井仪的核心部分。烃组份和全烃分析 采用高灵敏度的氢火焰鉴定器（FID），非烃组份采用热导 鉴定器（TCD）。 气相色谱分析法以气体为流动相，利用色谱柱中固定 相吸附剂表面对不同组分的吸附能力不同，达到分离组分 的目的。 鉴定器按分析方式可分为微分型和积分型两种。积分 型鉴定器测量各组分累计总量，所得色谱图为一系列台阶。 微分型鉴定器测量载气中各组分瞬间的浓度变化，所得色 谱图为一系列色谱峰，其特点是灵敏度高，并可同时得到
综合录井基本原理及资料应用
下图是烃组份气路工作原理示意图
综合录井基本原理及资料应用
上图中的状态 1 ，载气将定量管中的样品气吹入预分离 柱A和分离柱B进行分离，在全周期时间的30%左右（大约 40s），C1-C5的轻组份从预分离柱A进入分离柱B，而C5以 后的重组份仍存在于 A柱中；此时切换为状态 2，载气通过 B柱将C1-C5的轻组份吹入FID分析出峰，将C5以后的重组 份在A柱中以反方向吹出放空。同时样品气进入定量管，为 下次分析作准备。
钻井工程参数异常变化对比表异常类型大钩负荷钻压超拉力立压扭矩流量钻速钻进成本刺钻具下降上升下降掉水眼掉水眼下降下降下降下降上升上升堵水眼上升下降下降上升溜钻下降上升下降上升遇阻下降下降卡钻上升上升断钻具下降下降下降下降上升快钻时上升下降剧变上升下降钻头后期波动上升上升井壁跨塌上升上升上升上升钻井液参数异常变化情况对比表异常类型全烃出口密度非烃出口温度出口电导率总池体积出口流量井涌井涌增大增大减小减小升高升高减小减小增大增大增大增大井漏减小减小盐浸增大增大油气浸增大减小升高减小增大增大水浸减小增大增大增大增大地温异常增大综合录井基本原理及资料应用综合录井基本原理及资料应用综合录井基本原理及资料应用综合录井基本原理及资料应用油气层检测与判别气体解释方法有多种气体解释方法有多种目前较为常用的有以下几种
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合录井
定义综合录井是一项成熟的技术,它不仅是判断地层岩性、发现油气层的有力工具,也是预防和防止钻井工程事故的武器。
这些年来,随着钻井工艺技术的进步和发展,为之配套服务的综合录井技术,其功能也向前大大延伸,在指导钻聪明井、智能井、水平井方面发挥了越来越明显和重要的作用
综合录井技术是油气勘探开发工程活动中最基础的技术手段,是发现和评估
油气藏最有效的方式,因此被称为“观察地宫的眼睛”。
当前,我国的油气藏地质可视化研究基本上还处于二维阶段,三维可视化研究还处于起步阶段。
三维可视化技术相比于二维可视化技术具有更加突出的优点,它可以将地层岩性、地质构造、地层状况等信息更加形象、直观、准确的表达出来,因此三维可视化地质建模研究在综合录井中完全能够起到更为突出的作用。
而井眼轨迹作为最直观显示井眼情况、井斜控制水平等的重要依据,三维可视化技术的实施,使钻井技术人员轻易的获得钻井过程中最及时的地层信息和工作状态。
因此三维可视化技术的引入促进了综合录井新技术的发展。
本论文研究的内容是综合录井仪地层和井眼轨迹三维可视化,提出了一种比较简单可行的三维建模方法。
采用VC++6.0和OPENGL 图形接口作为开发平台,通过Delaunay三角剖分生成TIN采用逐点插入法和双线性内插构建多层DEMs,实现地层三维可视化。
同时通过读取LWD/MWD接收的实钻数据和综合录井仪随钻导向等数据,然后对这些数据进行可视化处理实现井眼轨迹三维可视化。
综合录井技术在钻井作业过程中实时采集地质参数、钻井液参数、工程参数等信息,进行快速数字化处理,直观地展现随钻过程中的钻井情况,并实时监测钻
井事故。
结合大庆地区的钻井工程实例,重点阐述了综合录井技术在实时监测井漏、井涌、油气水侵、井塌、溜钻、顿钻、放空、卡钻、遇阻、刺钻具、刺泵、掉水眼、堵水眼、掉钻具等钻井事故中的重要作用
综合录井仪钻井现场实时监测中,综合录井仪作为重要设备起着至为关键的作用。
综合录井仪不仅仅能够快速发现和测定油气层,并且可以迅速做出评估,同时能够对钻井工程起到预警与安全保障
综合录井仪可以直接测量出30多个钻井参数,通过各参数间的逻辑关系,更是可以获取
上百个钻井参数。
这些参数既能为石油地质服务,又能为钻井工程服务。
但长期以来,国内对石油地质服务的重视程度远远高于钻井工程服务。
为了更好地发挥综合录井在保障钻井安全、提高钻井时效等方面的服务能力,系统阐述了综合录井工程应用的现状,从技术和体制两方面探讨了综合录井在钻井工程应用中所面临的技术难点。
并在此基础上,分析了综合录井工程应用的发展方向,提出了综合录井工程应用的发展建议,对提高综合录井工程应用能力具有一定的指导意义。
在总结国内外综合录井技术研究进展及趋势基础上,系统阐述了国内综合录井
技术主要面临的挑战和几个急待解决的问题,阐述了国内近年来在油气藏真假
荧光识别;PDC及BDC钻头钻井过程中岩性识别;钻井参数与岩性参数间相关关系研究;随钻过程中定量油气显示真伪识别技术;定量气测、定量荧光、定量地化录井新技术;录井信息管理、处理解释软件平台等方面取得的突破性进展。
明确提出了录井技术发展的对策更多还原
在油气钻探中的作用自主开发了水平井综合录井地质导向应用分析系统,该系统安装在综合录井仪上,利用综合录井资料结合MWD快速分析评价正钻井的实际情况。
系统集地质导向、几何导向、井眼轨迹设计及控制、邻井防碰扫描等功能为一体,降低了因地质目标不确定而带来的钻探风险,降低了生产成本,为薄油层、厚油层顶部剩余油等复杂油气藏开采提供了技术支撑,有效控制了井眼轨迹在油层中钻进。
现场应用表明,水平井综合录井地质导向分析系统具有广泛的研究价值和广阔的开发前景。
应用与发展趋势针对目前国内钻井事故检测、预报技术存在的检测手段少、自动化、智能化程度低和技术理论不系统等现状,在调研分析国内外综合录井发展及应用现状的基础上,提出了可借鉴国外的经验,检测仪器研发的重点向井下转移；在地面参数检测方面,以综合录井信息为基础,利用故障检测与诊断的相关理论开发钻井故障检测和诊断系统与方法。
综述了国外井下测量系统的
特点及应用情况,对我国综合录井的发展方向进行探讨。
