水在线第四章水质在线自动监测仪器运行管理资料教程
【2019年整理】第四章水质在线自动监测仪器运营管理
环境污染治理设施运营培训国家统一培训课程
4.4 维修维护常识
4．-1.1 基本常识 4.4.1.1 附属装置 (1)添加打印纸装纸的一般过程如下。 ①取下打印机的前盖板。 ②从仪器面板上取下整个打印机。请如图所示方向用手指向内夹 住打印机的两 侧活动舌头，将整个打印机从仪器面板上轻轻取下。注意在取下打印 机之前，一定要确认已关断打印机的电源。 ③从打印机上取下纸卷轴(见图4-2)。 ④将新纸卷套在纸卷轴上，并按图所示将纸卷轴用力插入打印机 的导槽内，一定要确认纸卷轴已安装牢固，不会掉出（见图4-3）。
第四章 水质在线监测实验室质量控制
12
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
(3)试剂不能自动加入（ImIJ或5ml.） ①光耦失控，计量电路板对应的发光二极管亮，手动时B试剂按键 无法按红或手动时按“ImL”（或“5mL”）按键，液柱上升到光 控位露，光耦不响应，调节汁量电路板上相对应的电位器，使发 光二极管处于刚好灭的状态。 ②查看光耦与光耦座间是否连接好。 ③检查光耦线。 (4)蠕动泵不采水 ①电机驱动电压不够。调节电位器，直到蠕动泵正常工作。 ②驱动器故障。更换驱动器。 ③软管变形或坏。更换软管的位置或更换软管。 ④滚轴坏。更换滚轴。
4.1
4.1.1
概述
运营管理的意义
环保设施运营市场化，是彻底打破原有的计划经济管理模式，实现环保设施的社 会化投资、专业化建设、市场化运营、规范化管理、规模化发展的目标。运营的市场 化，可以加强对环境保护设施运行状况的监督，提高环境保护设施运行管理的水平， 发挥环境保护投资效益，进而促进环境保护设施运营的市场化。 运营的市场化给环境保护行政主管部门、排污企业、监测仪器生产厂商以及环保 运营公司都带来诸多益处。在排污企业中，由于环保专业人员较少，对在线监测仪器 了解甚少，在运营质量上便大打折扣，试剂更换不及时，仪器故障无法修复，数据传 输，不仅导致运营费用高，而且常常出现超标排污的现象。当专业运营公司接管了排 污企业环保设施的运营后，首先要对排污企业负责，精心维护在线监测没备，它是排 污企业监督污水处理效率的依据。其次，为环境保护行政主管部门服务，在线I监测设 备是环境保护行政主管部门征收排污费的依据。 市场化运营管理是趋势。运营公司不仅要受到环保部门的监督检查，也要接受排 污企业的监管。作为专业化运营公司来说，必须深入了解在线监测设备的原理、方法， 要想在环保’设施运营市场上有所怍为，就掌握相关的化学分析知识，把环保设施管 理好，充分发挥好污染治理的投资效能。专业化的市场运营，维护维修效率高，服务 相对周到，运营成本相对较少。运营市场化使得排污企业和环境保护行政主管部门真 正实现了“双赢”。
水污染源在线监测设备运行操作规程
水污染源在线监测设备运行操作规程一、废水监测设备仪器的启动准备1、保持仪器室内的清洁和温度适宜。
2、检查电源和接地正常，排水通畅，各仪器设备管线连接。
3、放置仪器测量所需的各种试剂。
二、废水监测设备仪器的启动操作。
1、检查正常后，启动各设备仪器电源。
2、待仪器上电稳定半小时后，按照使用要求设置调整仪器各个测量参数。
3、对人工曲线进行校准，实际水样对比，保证工作曲线准确。
三、废水监测设备仪器的数据检查1、全面检查水监测数据报表超标记录和运行记录。
有异常数据及时反馈。
2、核查异常数据与污染源和治理设施的运行工况是否相符。
3、做好日常维护，做好废水监测数据备份。
四、废水监测设备仪器的停机操作1、关闭数据采集处理系统，停止无效的数据记录。
2、及时向公司主管部门反馈情况。
水污染源在线监测设备日常维护操作方法一、COD在线监测仪维护1、蒸馏水定期检查。
液位较低时，请及时添加。
2、定期添加试剂，添加频次根据单次试剂用量、测量频次和试剂容器量来确定。
3、废液箱定期清理。
4、仪器定期保洁。
保洁主要是仪器外部及内部的落尘及测量过程溅出的酸点。
5、污水含一定杂物，需根据水质情况，定期清理水样过滤头及管路。
6、需定期检查计量系统、阀体、管路及其连接情况。
7、自吸泵真空轮属于易损耗器件，要经常检查泵的采水情况，如果损坏马上更换。
二、流量监测仪维护流量计的维护主要是定期检查探头下方是否有杂物，如果有则清理掉。
三、数据采集传输仪维护1、每日通过上位机检查数据采集传输仪的连接状态是否正常。
2、现场观察数据采集传输仪运行情况，并检查连接处有无损坏，对数据进行抽样检查，对比自动分析仪、数据采集传输仪及上位机接收到的数据是否一致。
水污染源在线监测设备校验操作规程一、运行维护人员每月对自动分析仪进行1次自动监测方法与实验室标准方法的比对试验。
二、COD进行现场实际水样比对试验，比对过程中应尽可能保证比对样品均匀一致，比对试验总数应不少于3对。
水质在线监测仪技术培训
17秒。 三 时间：
即加热消解、冷却和混合时间，比手工滴定时间要少，加热消解时 间一般在20-30分钟。
以上三点是最主要的因素，合理调试可以测试值接近真实直，当然影 响COD值的还有其他因素。
第10页/共20页
十、仪器的主要特点
可接RS232和RS485串口进行通讯。可进行反控。 二 模拟输出：
可选0-20mA和4-20mA两种输出
第12页/共20页
十二、CODCr滴定法的检测原理
供氧量
耗氧量 COD
亚铁铵 消耗量
重铬酸 钾溶液
空白 实验
水样 测定
耗氧量
亚铁铵 标定
空白 实验
水样 测定
第13页/共20页
十三、CODCr滴定法滴定终点的判定
+ + 6Fe3+ 2Cr3+ 7H2O
未到终点 刚到终点
+ —0
0
0
+
+
+
+
刚过终点
Hale Waihona Puke 0++
+
电子转移
Fe2+ -e = Fe3+ Fe3+ +e = Fe2+ Cr6+ +e = Cr3+
第5页/共20页
五、有关计算
• 原理
水样以重铬酸钾为氧化剂，以硫酸银为催化剂，以硫酸汞为去干 扰剂，在强硫酸介质中加热回流氧化后，以硫酸亚铁铵为滴定液，滴定 水中未被还原的过量的重铬酸钾，由消耗的硫酸亚铁铵的量换成消耗氧 的质量浓度。
• 一 测量范围宽： 测量范围0-10000mg/L（理论上可达到0-12000mg/L),可根据
第四章水质在线自动监测仪器运营管理-文档资料
第四章 水徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
三、学时和教学环节的安排
课堂教学4学时。课堂教学以水质在线监测仪器的 维护维修常识为主。 合计4学时。
第四章 水质在线监测实验室质量控制
3
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
第四章 水质在线自动监测仪器运营管理
一、重点与难点 水质在线监测仪器的维护维修常识。 二、基本内容与要求 1 概述（C） （1）了解运营管理的意义，和环境保护设施专门运营单位资质认定 的有关内容。 （2）了解常见运营模式与责任划分 2 运营公司的基本要素（D） 了解人力资源，物力资源，财力资源，知识资源。 3 运营公司的日常管理（C） 了解运营公司的一些日常管理知识。
4.1.2环境保护设施专门运蕾单位资质认定 （了解） P182
第四章 水质在线监测实验室质量控制 4
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
4.2 运营公司的基本要素
4.3 运营公司的日常管理
（了解）
P185
（了解） P189
第四章 水质在线监测实验室质量控制
5
安徽申正工程咨询有限公司
环境污染治理设施运营培训国家统一培训课程
4.4 维修维护常识
4．-1.1 基本常识 4.4.1.1 附属装置 (1)添加打印纸装纸的一般过程如下。 ①取下打印机的前盖板。 ②从仪器面板上取下整个打印机。请如图所示方向用手指向内夹 住打印机的两 侧活动舌头，将整个打印机从仪器面板上轻轻取下。注意在取下打印 机之前，一定要确认已关断打印机的电源。 ③从打印机上取下纸卷轴(见图4-2)。 ④将新纸卷套在纸卷轴上，并按图所示将纸卷轴用力插入打印机 的导槽内，一定要确认纸卷轴已安装牢固，不会掉出（见图4-3）。

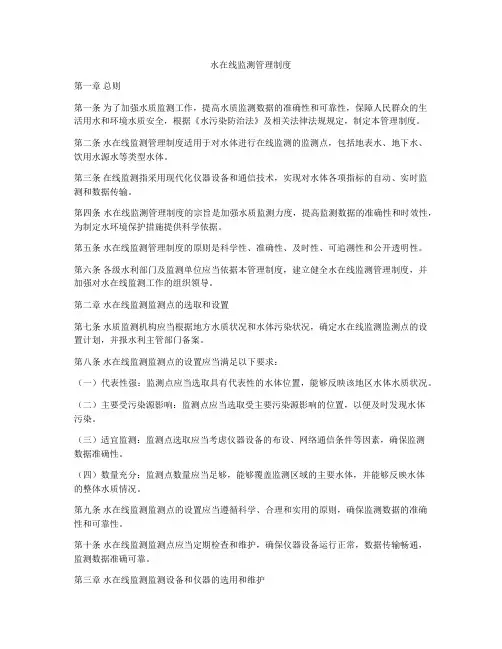

水在线监测管理制度
水在线监测管理制度第一章总则第一条为了加强水质监测工作，提高水质监测数据的准确性和可靠性，保障人民群众的生活用水和环境水质安全，根据《水污染防治法》及相关法律法规规定，制定本管理制度。
第二条水在线监测管理制度适用于对水体进行在线监测的监测点，包括地表水、地下水、饮用水源水等类型水体。
第三条在线监测指采用现代化仪器设备和通信技术，实现对水体各项指标的自动、实时监测和数据传输。
第四条水在线监测管理制度的宗旨是加强水质监测力度，提高监测数据的准确性和时效性，为制定水环境保护措施提供科学依据。
第五条水在线监测管理制度的原则是科学性、准确性、及时性、可追溯性和公开透明性。
第六条各级水利部门及监测单位应当依据本管理制度，建立健全水在线监测管理制度，并加强对水在线监测工作的组织领导。
第二章水在线监测监测点的选取和设置第七条水质监测机构应当根据地方水质状况和水体污染状况，确定水在线监测监测点的设置计划，并报水利主管部门备案。
第八条水在线监测监测点的设置应当满足以下要求：（一）代表性强：监测点应当选取具有代表性的水体位置，能够反映该地区水体水质状况。
（二）主要受污染源影响：监测点应当选取受主要污染源影响的位置，以便及时发现水体污染。
（三）适宜监测：监测点选取应当考虑仪器设备的布设、网络通信条件等因素，确保监测数据准确性。
（四）数量充分：监测点数量应当足够，能够覆盖监测区域的主要水体，并能够反映水体的整体水质情况。
第九条水在线监测监测点的设置应当遵循科学、合理和实用的原则，确保监测数据的准确性和可靠性。
第十条水在线监测监测点应当定期检查和维护，确保仪器设备运行正常，数据传输畅通，监测数据准确可靠。
第三章水在线监测监测设备和仪器的选用和维护第十一条水在线监测设备和仪器应当满足国家监测标准和要求，具备在线监测水体各项指标的功能和性能。
第十二条水在线监测设备和仪器的选用应当遵循以下原则：（一）准确性：选用具有高准确性和稳定性的仪器设备，确保监测数据准确可靠。
水质在线自动监控系统运维作业指导手册
考核要求
考核分类
数据准确性
流量计、氨氮在线自动分析仪、COD在线自动分析仪≤±10％
每半年考核一次
PH计≤±0.5pH
仪表精密度（测定8次，相对标准偏差）
≤±10%
有效数据捕获率
≥85%
标准溶液或标准样品核查
每月一次，准确度的测定不大于推荐值的±15%，精密度的测定相对标准偏差不大于±10%
3.仪器经过维修后，在正常使用和运行之前应确保维修内容全部完成，性能通过检测程序，按国家有关技术规定对仪器进行校准检查。若监测仪器进行了更换，在正常使用和运行之前应对仪器进行一次校验和比对实验。
4.若数据存储/控制仪发生故障，应在12小时内修复或更换，并保证已采集的数据不丢失。
5.第三方运行的机构，应备有足够的备品备件及备用仪器，对其使用情况进行定期清点，并根据实际情况进行增购，以不断调整和补充各种备品备件及备用仪器的存储数量。
3.设备运转率达90%。
技术档案
技术档案内容：1.仪器的生产厂家、系统的安装单位和竣工验收记录。
2.监测仪器校准、零点和量程漂移、重复性、实际水样比对和质控样试验的例行记录。
3.监测仪器的运行调试报告、例行检查、维护保养记录。
4.检测机构的检定或校验记录。
5.仪器设备的检修、易耗品的定期更换记录。
6.各种仪器的操作、使用、维护规范。
4、运维内容：
项目
内容
运行与日常维护
1.每日上午、下午远程检查仪器运行状态，检查数据传输系统是否正常，如发现数据有持续异常情况，应立即前往站点进行检查。
2.每48小时自动进行氨氮，CODcr水质在线监测仪的零点和量程的校正。
3.每周一至二次对监测系统进行现场维护，内容包括：（7点维护内容）
水污染在线检测仪器原理和操作(精品)
的。
2.1自动监测系统
2.1.1自动监测系统的分类及优缺点
（3）自动监测系统的分类： ①地表水质自动在线监测系统 ②污染源水质自动监测系统
2.1.5自动监测系统分析曲线的标定
标定的方法： 在量程范围内，用监测仪器测量已知浓度
的标准物质，然后将标准物质浓度和电信号作 为数据存下来，通过测量不同浓度的标准物质， 可以得到不同的数据对，这些数据对可以拟合 为一条工作曲线。
2.1自动监测系统
2.1.6自动监测分析仪器设备的一般操作
① 仪器的参数的设定 参数设置包括工作参数的设定、报警参数和系统参数的设置 ②仪器的校准
12. 总铜、总锌、总镉、总铅 分析仪
13. 高锰酸盐指数在线分析仪 14. 六价铬在线分析仪 15. 硫化物在线分析仪 16. 砷在线分析仪 17. 亚硝酸盐氮在线分析仪 18. 水中油在线分析仪 19. 氰化物在线分析 20. 水质采样器 21. 流量计
2.1自动监测系统
2.1.1自动监测系统的分类及优缺点
2.1自动监测系统
2.1.3自动监测系统的基本分析原理对监测 结果的影响 （P67）
水质常见项目实验室手工分析方法（补充）
项目
手工分析方法
化学需氧量 重铬酸盐法
高锰酸盐指数 高锰酸钾法 化学分析法（滴定分析）
溶解氧
碘量法
电化学探头法
pH
玻璃电极法
仪器分析法（电化学法）
氨氮 总磷
纳氏试剂光度法 仪器分析法（光度法） 钼酸铵分光光度法
（1）自动监测系统的定义： 是一套以在线自动分析仪器为核心，
水质(COD)在线自动监测仪使用指导
水质(COD)在线自动监测仪使用说明1. COD自动分析管理系统主界面开机后，系统软件自动运行，进入如下界面：进入主界面后，通过点击界面上的按钮，来实现不同的功能。
2．登陆在触摸屏上点击“登陆”按钮后，出现如下界面。
通过输入系统默认的原密码（原密码为lf），点击确定后，登陆系统成功，此时主界面如下。
在界面的右边区域出现了一些设置选项，通过点击不同的设置按钮可以实现不同的设置。
下面依次说明各个点击按钮的作用。
3．通道定义在界面上显示的通道号为实际的电磁阀的通道号，在修改通道定义时请确保输入的字符为整数。
4．时间定义5．试剂定义和试剂校正试剂容量定义和试剂存量校正的目的是提醒操作者当前各试剂的存量，如果三种试剂中大于或等于一种试剂容量为0，那么自动分析过程将不能继续。
操作者可以通过各试剂容量和存量值来判断是否需要加入试剂。
6．线性校正在本界面中按下“计算”按钮后，将自动绘制校正曲线，并根据最小二乘法计算校正直线的K值、b值以及相关系数。
按下“计算”按钮后显示界面如下。
在每台机器投入使用前，需要对每个光检盒进行线性校正，需要测量5个邻苯样本并确定它们吸光度（k＝1，b＝0的COD值）。
校正曲线第一步：测量吸光度时需要将k值设为1，b值设为0。
此时可以直接将上面显示界面中的k值、b值直接改为1和0，并按下“保存”按钮这样k值和b值就可以保存。
保存以后就可以退出本界面。
校正曲线第二步：取5个邻苯样本，进行COD分析，得出5个样本的吸光度值。
校正曲线第三步：将样本的吸光度值填入到下面界面中。
按下计算“按钮”后，进入校正直线界面。
在本界面中可以得到校正直线的k值、b值、相关系数值。
只有相关系数值大于0.99而且线性校正曲线图中的5个蓝色点非常靠近黑色的直线，这5个邻苯样本的吸光度值才有效，否则需要修改重新进行邻苯吸光度值的标定。
按下“保存”按钮后，保存计算后的k值、b值，然后就可以退出本界面。
7．工作参数在本界面中可以设定系统进行自动分析的工作时间等参数。
ISO14001-2015水污染源在线监控设备运行管理规范
水污染源在线监控设备运行管理规范（ISO14001-2015）第一章总则第一条为进一步规范各单位在线监控系统管理，设备稳定运行，监测数据有效传输，特制定本办法。
第二条本办法适用于安装了水污染源在线自动监控系统的单位。
第二章职责分工第三条环境保护部负责对各单位在线自动监控系统进行监督管理,建立自动监控系统信息台帐。
第四条各单位负责本单位在线自动监控系统的日常维护、稳定运行，规范监测站房建设,建立设备信息档案。
第三章建立设备基础信息档案第五条各排污单位对所安装的COD、氨氮在线自动监控设施，建立基础设备信息档案，档案内容应包含如下12个项目：（一）设备采购合同；（二）上级环保行政主管部门关于污染源自动监控系统建设方案批复的文件（排污单位按照有关要求拟定的安装计划，以及报上级环保行政主管部门备案及批复等文字资料）；（三）排污单位按照合同条款对设备厂家安装施工进行预验的文字证明材料；（四）环境监测部门出具的验收监测报告，即污染源自动监控设备安装、调试后，经环境监测技术主管部门监测比对出具的验收监测报告；（五）设备厂家出具的设备安装调试与试运行报告；（六）上级环保行政主管部门出具的联网报告；（七）计量器具CMC标志、进口仪器的计量器具型式批准证书或设备产品认证文书；（八）设备出厂合格证；（九）环境监测仪器质量监督检验中心适用性检测报告；（十）一年的监测数据结果，月数据台账（台账中的异常数据要有原因分析和相应整改记录）；（十一）自动监控设备在排污口设计、安装技术文件（自动监测设备布置图，管线布置图和数据采集及自动控制流程图）；（十二）自动监控系统委托第三方运行和维护管理的，应有第三方的“环境污染治理设施运营资质”证书和运行维护协议。
第四章监控设备运行管理第六条已经安装自动监测设备的单位，应当建立和完善监控设备操作、使用和维护规章，岗位责任制，定期校验制度，设备故障预防与处置等制度，做好设备运行维护记录，确保设备正常运行。
水污染连续自动监测系统培训45章
每周工作
每周1~2次对监测系统进行现场维护，现场维护内容 包括：
（1）检查各台自动分析仪及辅助设备的运行状态和主 要技术参数，判断运行是否正常。
（2）检查自来水供应、泵取水情况，检查内部管路是 否通畅，仪器自动清洗装置是否运行正常，检查各 自动分析仪的进样水管和排水管是否清洁，必要时 进行清洗。定期清洗水泵和过滤网。
质控样试验
运行维护人员每月应对每个站点所 有自动分析仪至少进行1次质控样试验， 采用国家认可的两种浓度的质控样进行试 验，一种为接近实际废水浓度的质控样品， 另一种为超过相应排放标准浓度的质控样 品，每种样品至少测定2次，质控样测定 的相对误差不大于标准值的±10%。
季度工作—P199
季度维护
每3个月至少对总有机碳（TOC）水质在线自动分析 仪试样计量阀等进行一次清洗。检查化学需氧量 （CODCr）水质在线自动监测仪水样导管、排水导管、 活塞和密封圈，必要时进行更换，检查氨氮水质自动 分析仪气敏电极膜，必要时进行更换。 根据实际情况更换化学需氧量（CODCr）水质在线自 动监测仪水样导管、排水导管、活塞和密封圈，每年 至少更换一次总有机碳（TOC）水质在线自动分析仪 注射器活塞、燃烧管、CO2吸收器。
4 .1 概述
1 运营管理的意义
环保设施运营市场化，是彻底打破原有的计划经济管理模式， 实现环保设施的社会化投资、专业化建设、市场化运营、规范化 管理、规模化发展的目标。
运营的市场化给环境保护行政主管部门、排污企业、监测仪 器生产厂商以及环保运营公司都带来诸多益处。
运营模式P184
部分托管 部分托管运营指运营商只负责用户仪器设备的
仪器的检修
（4）仪器经过维修后，在正常使用和运行之前应确保 维修内容全部完成，性能通过检测程序，按国家有 关技术规定对仪器进行校准检查。若监测仪器进行 了更换，在正常使用和运行之前应对仪器进行一次 校验和比对实验，校验和比对试验方法详见 HJ/T355-2007第4章、第5章。
水质在线自动监测管理
水污染源在线监测系统的运营管理方法1、定期进行仪器现场巡查,进行必要的校准、维护、维修、耗材更换工作.以保障仪器准确可靠运行。
2、负责每天进行一次仪器运行状态检查，如发现问题则在第一时间解决。
3、按仪器运行要求定期对系统进行校准,以保证仪器数据的准确有效.4、应对在线监测站建立专人负责制，制定操作及维修规程和日常保养制度，建立日常运行记录和设备台账，建立相应的质量保证体系，并接受环境保护管理部门的台账检查.5、应每月向有关环境保护管理部门作运营工作报告，陈述站点在线监测系统的运营情况.6、安排相对固定的专业人员负责运营维护工作.7、应备有常用耗材与配件及必要的交通工具，以保障维修及时。
8、接受环保部门的监督、指导、考核,及时汇报重大事故或仪器严重故障的情况.一、日常管理1、质量保证与质量控制制度1。
1操作人员应按国家相关规定，经培训考核合格，持证上岗.1.2在线监测仪器在有效使用期内应通过检定或校验.应具备运行过程中定期自动标定和人工标定功能，以保证在线监测系统监测结果的可靠性和准确性。
1。
3采用国家级样品,若采用自配标样，应用有证标准样品对自配标样进行验证,验证结果应在标准值确定度范围内.标样浓度应与被测废水浓度相匹配。
每周用国家认可的质控样（或按规定方法配制的标准溶液）对自动分析仪进行一次标样溶液核查，质控样（或标准溶液)测定的相对误差应不大于标准值的±10%，若不符合，应重新绘制校准曲线，并记录结果。
1.4样品的测定值应在校准曲线的浓度范围内.1。
5按照国家规定的监测分析方法进行实际水样比对试验，比对试验时,实验室质量控制按照有关规定执行，比对试验实验室监测分析方法请见《水污染源在线监测系统运行于考核基数规范（试行）》（HJ/T355-2007)中的表2，比对试验相对误差值应满足HJ/T355-2007表1中规定的性能指标要求.1.6样品的采集和保存要严格执行《地表水和污水监测技术规范》（HJ/T91-2002）的有关规定,实施全过程质量控制和质量保证。
水质在线监测仪安全操作及保养规程
水质在线监测仪安全操作及保养规程水质在线监测仪是目前广泛应用于供水、污水处理、环境监测等领域的一种仪器设备。
本文将介绍水质在线监测仪的安全操作和保养规程。
安全操作规程1. 设备检查在启动水质在线监测仪之前，需要对设备进行外观检查。
检查仪器是否有明显的物理损伤、是否有腐蚀、是否有严重的污垢积累等现象。
同时需要检查设备接线是否牢固，且接地良好。
2. 启动设备启动设备之前，检查检测设备是否能够正常供电。
一般情况下，在检测设备初始化完毕后，可以进行数据采集。
使用前需要查看用户手册，以确保对设备有足够的了解。
3. 操作时在操作过程中，一定要注意操作手册中的指引。
在添加溶液或剂时，需要先检查溶液或剂是否符合操作要求和厂家建议的标准。
加入溶液之前，需要先关闭电源并等待相关部件的冷却。
4. 关闭设备操作完水质在线监测仪后，不能直接切断电源。
应该先关闭程序，停止数据采集，并按照指引关闭设备。
保养规程1. 清洁清洁是水质在线监测仪保养的重要环节。
不应该使用使用酸性、碱性或腐蚀性剂进行清洗。
应该使用相关的清洁剂和工具，清洗设备外表面和内部。
2. 防尘在保养液体在线监测仪时，要注意防尘措施。
长期不使用设备时，应该将设备封存。
收集设备时，应该覆盖透明塑料袋或涂抹防水涂料。
3. 更换物品水质在线监测仪的操作涉及到多种物品的更换，如试剂的更换、PH电极的更换等等。
这些物品的更换必须在提示更换时立即进行。
4. 记录及时记录水质在线监测仪的操作情况、维护情况以及问题反馈。
记录的精确性和及时性对设备长时间、优质运作具有重要意义。
结论通过本文介绍的安全操作和保养规程，可以让水质在线监测仪在长期运作过程中保持优质的性能和稳定的数据输出，从而提高我们的检测效率。
建议严格按照操作规程和保养规程工作，操作设备过程中，出现问题及时联系维修人员解决。
水质在线监测仪技术培训
未到终点 刚到终点
+ —0
0
0
+
+
+
+
刚过终点
0
+
+
+
电子转移
Fe2+ -e = Fe3+ Fe3+ +e = Fe2+ Cr6+ +e = Cr3+
五、有关计算
• 原理 水样以重铬酸钾为氧化剂，以硫酸银为催化剂，以
硫酸汞为去干扰剂，在强硫酸介质中加热回流氧化后，以硫 酸亚铁铵为滴定液，滴定水中未被还原的过量的重铬酸钾， 由消耗的硫酸亚铁铵的量换成消耗氧的质量浓度。
九、影响COD值的三个重要因数
温度：
即加热消解的温度，可以调节电压来控制温度，一般在2-3分钟开始沸腾较好。
酸度：
即混合液中硫酸的浓度，是用注入的时间来控制加入量，一般注入17秒。
时间：
即加热消解、冷却和混合时间，比手工滴定时间要少，加热消解时间一般在20-30分钟。 以上三点是最主要的因素，合理调试可以测试值接近真实直，当然影响COD值的还有其他因素。
十五、简单故障的判断、维修
显示器显示“无水样”。检查取样管路及 取样口是否堵塞， 取样管是否破裂；外 接系统是否有问题（采样泵烧坏或采不上 水等）；蠕动管是否卷入蠕动泵内或蠕动 管损坏；计量杯传感线接触不好或短路。
显示器显示“无重铬酸钾”。检查试剂瓶 中是否还有重铬酸钾溶液；试剂管是否插 入试剂瓶底部；重铬酸钾管道是否漏气； 重铬酸钾泵的电机烧坏；蠕动管是否卷入 蠕动泵内或蠕动管损坏。
4 在终点判定方面：采用电位法来判断终点，不受污水颜色的 影响。
三 其他性能：
1 断电保护设计保证仪器不受损坏和数据记录永不丢失；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北省污染治理设施运营培训中心 概述（C）：
了解 运营管理的意义；
环境保护设施专门运营单位资质认定 的有关内容；
常见运营模式与责任划分。
9
河北省污染治理设施运营培训中心
4.2运营公司的基本要素
4.2.1 人力资源 －人员构成： 包括技术、质量监督；专业运营工程师、档案管理、财务、化 验、司机等。 －素质要求： 1敬业、科学工作态度、良好配合作风。 2组织者对系统的全面了解和组织能力。 3岗位人员对专业有足够的技术知识和实际工作能力。 4正确熟练掌握设备的操作和使用，及时判断和排除故障。 5必须接受严格技术培训和考核，获得相应的上岗证书。
28
河北省污染治理设施运营培训中心
运营与日常维护（5）
－其他预防性维护 1 机房、实验室、监测房、设备等要保持清洁，避免仪器振动，使
房内的温度、湿度满足仪器正常运行的要求。 2 保持各仪器管路通畅，出水正常，无漏液。 3 电源控制器、空调等辅助设备要进行经常性检查。 4 按照仪器说明书的要求对仪器进行维护保养，对易耗品按规定定
－维修工具及实验室设备 工具类可分为便携式和固定式。实验室设备类可分为仪器设备、化玻设备和试剂。
－备机备件 应设有备件库，有足够的备机、备件确保在线监测的仪器设备正常运行。
工具、实验室设备、常用备件参照表4－1、4－2、4－3。
11
河北省污染治理设施运营培训中心
4.2.3 财力资源
财力资源是保证正常运营的动力之源。
河北省污染治理设施运营培训中心
第四章 水质在线自动监测仪器运行管理
河北省污染治理设施运营培训中心 本章重点与难点
水质在线监测仪器的 维护维修常识。
2
河北省污染治理设施运营培训中心 4.1概述：
一 运营管理的意义 二 环保设施专门运营单位资质认定 三 常见运营模式与责任划分
3
河北省污染治理设施运营培训中心
26
河北省污染治理设施运营培训中心
运营与日常维护（3）
－月度工作：
按各对设T备OC对、其p各H、单C元O的D要cr、求U完V成、更流换量、计维、护总、磷保、养氨、氮清、洁水、温比等对在等线工仪作，。 并按标准HJ/T355－2007规定的相应性能指标比对或试验、效验（表4 －4）。实际水样比对试验相对误差（A）公式如下：
爱岗敬业；忠于职守。按章操作；确保安全。 认真负责；诚实守信。遵规守纪；着装规范。 团结协作；相互尊重。保护环境；文明运营。 不断学习；努力创新。反应迅速；合理收费。
16
河北省污染治理设施运营培训中心
4.3.1.2质量保证与质量控制制度
如何使在线系统的监测仪器所产生的数据真实可靠， 能够准确无误的反映企业污染因子的现状，无论是对在 线监测仪器本身，还是分析方法以及管理、操作人员的 操守，国家均有相应的要求和规范。
A＝Xn-Bn/Bnⅹ100% 式中：A-实际水样比对试验相对误差；
Xn-第n次测量值； Bn-实验室标准方法的测定值； n-比对次数 pH在线自动分析方法与标准方法GB6920分别测定实际水样，绝对误差 在0.5pH值。水温比对以在线监测方法与标准方法GB13195分别测定温度， 变化幅度控制在0.5摄氏度。质控样试验每月对每个站点至少进行一次， 采用国家认可的两种浓度的质控样进行，一种是接近实际废水浓度的质 控样品，再有为超过相应排放标准浓度的质控样品，每钟样品至少测定 2次，相对误差不大于标准值的10％。
－每日工作： ①上下午远程对仪器运行状态进行检查。 ②每48小时对各自动监测仪、分析仪的零点和量程校正。 －每周工作： 每周1－2次对监测系统进行现场维护，内容有： ①设备的运行状态、参数； ②对水的通路进行全面检查和清洗。 ③检查站房内电路系统、通讯系统。 ④对传感器按仪器的要求进行检查维护。 ⑤在用气体设备时，检查气路系统的密封和气压，安全使用。 ⑥按要求定期更换标准液和试剂。 ⑦观察数据采集传输运行状况，抽样检查数据，并进行比对。
河北省污染治理设施运营培训中心
4.2.4 知识资源
－储备、搜集、积累、学习相关的技术资料。 －对员工进行不间断的专业技术培训、基础知 识培训、运营制度培训、法律法规培训、维修 技能培训、文明礼仪和服务技巧培训等。 －目的是不断提高业务能力水平，保证运营工 作的正常运转，运用熟练的操作技能解决好工 作中最实际的问题。
19
河北省污染治理设施运营培训中心
4.3.1.5 仪器仪表技术档案
技术档案包括：各种图纸图表、文字材料、计算材 料和与技术相关的文件、行文、信函、标准、规范、制 度等。
－总体要求 －技术档案内容 －在线COD维修服务程序
20
河北省污染治理设施运营培训中心
仪器仪表技术档案总体要求
技术档案纳入责任范围，及时、准确归档， 不允许有丢失和破损，工作程序和岗位责任进 行严格考核，所有记录用计算机管理档案，做 到妥善保存，科学管理。各监测点的技术文件 材料要独立进行配套，归档后的文件修改履行 审批手续并进行标识，做好登记、检索、查阅， 对其数量、利用情况进行统计，要专人负责档 案的管理，定期检查及确保档案安全等。
期更换。 5 对系统进行日常维护时做好巡检记录，内容包括系统运行状况、
10
河北省污染治理设施运营培训中心
4.2.2 物力资源
一办公环境 固定办公场所应有计算机、打印机、通讯网络设施、清洁合适的环境。 固定实验室有必要的实验设备、通风设备、实验台、试剂柜、上下水等必要设施。 对技术文件、器件等要分类进行标识；整齐堆放，人员劳保齐备。
－交通工具 运营公司根据工作需要配备轿车、面包车、客货车、电动自行车等，一般15－20 台仪器配备一辆汽车。
河北省污染治理设施运营培训中心
4.3.2 运营与日常维护
－监测数据与运转要求 －维护工作 －仪器的检修 －运营工作技术考核要求 －巡检维护项目
24
河北省污染治理设施运营培训中心
监测数据与运转要求（1）
－连续排放： 动对分C析O仪Dc等r水，质要在求线至自少动每监小测时仪获、得总一磷个、监T测OC值、，U即V、24氨/天氮测水试质数自据； pH值、温度和流量至少每10min获得一个监测值。 －间歇排放：
河北省污染治理设施运营培训中心
4.1.2环境保护设施专门运营单位资质认定
审批依据：原国家总局2004年第23号令中第四条。
受理范围：
1独立法人资格
2专职运营人员
3一年以上运营实践
4具备资质证书分级分类标准相关条件
审批条件：
1运营资质申请表
2法人资格证明
3财务状况报告或其他资信证明
4专业人员和操作人员的相关资格证明及合同
18
河北省污染治理设施运营培训中心
4.3.1.4 监测子站
管理制度：
清洁整齐、非职非物莫入。仪器设备和工具保管放置有序。 废弃物按规定处理，严格遵守《化学试剂管理制度》。使用操作 仪器前后对水源、电源设施进行安全检查，发生意外事故采取有 效措施、及时处理并上报。
操作人员职责：
遵守管理制度，不违章违规操作。仪器设备发生故障及时上报， 由专业维修人员进行检修，协助对仪器的检定校验。熟悉岗位技 术规范、方法，熟练掌握监测分析技术，保证监测数据准确可靠 并提供监测结果。对原始记录、运行记录、维修记录等要完整正 确。要有节能、安全意识做好环境安检。
17
施全过程质量控制和质量保证。
河北省污染治理设施运营培训中心
4.3.1.3 实验室管理
实验室管理规则的产生，是长期实验室工作中归纳 总结出来的，它是防止意外事故，保持良好实验环境和 正常工作秩序，做好实验的重要前提和保证。 ①仪器管理－维护保养、标定校验、建档。 ②试剂管理－专人保管、分类存放、严格使用制度。 ③人员管理－持证上岗、相应的技术知识和技能经验。 ④安全管理－对易燃、易爆、剧毒试剂、用电、用气、用 水及废弃物要按规定操作，备有安全设施。 ⑤事故预防管理－对废水、废气、化学品泄漏、火灾以及 易发事故单元要有预防措施和应急解决方案。
首先操作人员要经过培训，持证上岗。对仪器设备定期
检验标定，使监测数据准确可靠。同时要求用国家认可
的标准质控样或配制的标液，定时对仪器进行标准溶液
核查，要达到允许误差范围之内。并且对实际水样进行
比对实验，要按照质量控制的相关规定对监测分析方法
和试验相对误差值要符合HJ/T355－2007标准。对样品
的采集和保存严格执行HJ/T91－2002的有关规定，实
27
河北省污染治理设施运营培训中心
运营与日常维护（4）
－季度工作
1季度维护。对TOC在线仪试样计量阀进行清洗，一年至少更换一次注射器塞、 燃烧管、CO2吸收器。检查COD在线仪水样导管、排水导管、活塞和密封 圈，根据实际情况进行更换。检查氨氮在线仪气敏电极膜情况等。
2季度效验。现场效验内容包括重复性试验、零点漂移和量程漂移试验。 ①pH值在线仪校验方法见HJ/T96－2003第8章。 ②COD在线仪校验方法见HBC6－2001。 ③TOC在线仪校验方法见HJ/T104－2003第9章。 ④氨氮在线仪校验方法见HJ/T101－2003第8章 ⑤总磷在线仪校验方法见HJ/T103－2003第8章 ⑥UV在线仪校验方法见HJ/T191－2005第7章 ⑦仪器发生严重故障，维修后使用前需对仪器进行一次校验。 ⑧校验结果需满足HJ/T355－2007表1的技术要求。 ⑨测试期间保持设备相对稳定，并做好测试、调整、校验、维护纪录等。
批后办理公文。
6
河北省污染治理设施运营培训中心
环境保护设施专门运营单位资质认定
未通过 未通过
未通过
↑↑Leabharlann ↑申请人↔省环保→国家环保→科技司→专家审查→社会公示→国家审批
↓↓
↓
发批件
办理批件
审批通过
7
河北省污染治理设施运营培训中心
