1-4 开启式负荷开关

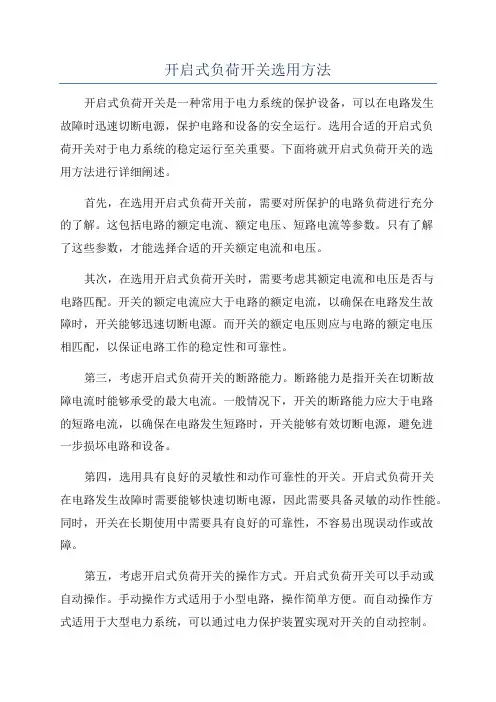

开启式负荷开关选用方法
开启式负荷开关选用方法开启式负荷开关是一种常用于电力系统的保护设备，可以在电路发生故障时迅速切断电源，保护电路和设备的安全运行。
选用合适的开启式负荷开关对于电力系统的稳定运行至关重要。
下面将就开启式负荷开关的选用方法进行详细阐述。
首先，在选用开启式负荷开关前，需要对所保护的电路负荷进行充分的了解。
这包括电路的额定电流、额定电压、短路电流等参数。
只有了解了这些参数，才能选择合适的开关额定电流和电压。
其次，在选用开启式负荷开关时，需要考虑其额定电流和电压是否与电路匹配。
开关的额定电流应大于电路的额定电流，以确保在电路发生故障时，开关能够迅速切断电源。
而开关的额定电压则应与电路的额定电压相匹配，以保证电路工作的稳定性和可靠性。
第三，考虑开启式负荷开关的断路能力。
断路能力是指开关在切断故障电流时能够承受的最大电流。
一般情况下，开关的断路能力应大于电路的短路电流，以确保在电路发生短路时，开关能够有效切断电源，避免进一步损坏电路和设备。
第四，选用具有良好的灵敏性和动作可靠性的开关。
开启式负荷开关在电路发生故障时需要能够快速切断电源，因此需要具备灵敏的动作性能。
同时，开关在长期使用中需要具有良好的可靠性，不容易出现误动作或故障。
第五，考虑开启式负荷开关的操作方式。
开启式负荷开关可以手动或自动操作。
手动操作方式适用于小型电路，操作简单方便。
而自动操作方式适用于大型电力系统，可以通过电力保护装置实现对开关的自动控制。
第六，选择具有良好耐久性和防护等级的开关。
开启式负荷开关通常需要承受较高的电流和电压，因此需要具备良好的耐久性。
此外，开关还需要具备一定的防护等级，以保护其免受环境影响和外部因素的损害。
第七，考虑开启式负荷开关的安装和维护便利性。
开关的安装和维护应简单方便，以降低安装和维护的成本，提高工作效率。
最后，需要考虑开启式负荷开关的成本。
开关的选择应在满足电路需求的前提下，尽量选择经济实用的产品，以降低成本。
1.4开启式负荷开关
总结归纳
巩固练习
1、低压断路器的功能是什么？
2、低压断路器由哪几部分组成？
3、低压断路器应用在哪些场合？
小结
低压断路器是一种既有手动开关作用又能自动进行欠压、失压、过载及短路保护的开关电器。
板书设计
开启式负荷开关及低压断路器
一、开启式负荷开关
1、功能2、结构2、结构
旬阳县职业技术教育中心教案
科目
PLC技术
课题
开启式负荷开关和低压断路器
授课课时
第1~2课时，共2课时
使用教具
授课日期
授课班级
应到人数
实到人数
缺勤人员名单及原因
教学目标
1、了解开启式负荷开关和低压断路器的结构及原理
2、掌握开启式负荷开关和低压断路器的应用
教学重点
低压断路器的原理及功能
教学难点
低压断路器的应用
教法
观察法
学法
分组讨论
教学环节
教师活动
学生活动
复习导入
提问：
过热继电器的功能和原理是什么？
查阅资料
小组讨论
举手发言
新课传授
一、开启式负荷开关
分发开启式负荷开关，引导学生自学、观察分析其功能、结构及工作原理。
自学本节，
听讲做笔记
新课传授
二、低压断路器
引导学生分析讨论其功能及结构，讲授其工作原理
质疑解惑
3、工作原理
作业布置
低压断路器对电路有哪些保护功能？
课后一得
多联系实际，活学活用。
电机控制技术 04.刀开关的型号和符号
刀开关的型号和符号
刀开关可以分为单极、双极和三极三种，有单方向投掷的单投开关 和双方向投掷的双投开关，有带灭弧罩的刀开关和不带灭弧罩的刀开关， 带熔断器的开启式负荷开关，带灭弧装置和熔断器的封闭式负荷开关等。
常用的产品有：HD11～HD14和HS11～HS13系列刀开关，HK1、HK2 系列胶盖开关，HH3、HH4系列铁壳开关。
1
型号
刀开关的型号标志组成及其含义如下：
2
电气符号
刀开关的图形符号及文字符号如图1-4，1-5所示。
图1-4 刀开关图形、文字符号
图1-5
开启式负荷开关课件
安装外壳
根据电路图，将导线连接到负荷开关的相应 端子上，并使用绝缘胶带固定好。
接地处理
将负荷开关的接地线连接到接地端子上，并 确保其接触良好。
调试过程及要点
1 检查接线
$item1_c在安装完成后，应检查接线是否正确、紧固可 靠，并使用万用表检测电路是否通畅。
2 调试参数设置
$item1_c在安装完成后，应检查接线是否正确、紧固可 靠，并使用万用表检测电路是否通畅。
隔离开关
不具有灭弧装置，只用于隔离电源，保证安 全检修。
开启式负荷开关特点
结构简单
开启式负荷开关的结构相对简单 ，操作方便，维护容易。
安全性高
开启式负荷开关采用灭弧室结构， 能够有效地熄灭电弧，保证操作人 员的安全。
可靠性高
开启式负荷开关的触头系统采用特 殊材料制成，具有较高的耐磨性和 耐腐蚀性，能够保证长期稳定的工 作。
工作原理介绍
合闸过程
当操作手柄转动时，通过连杆机 构使动触头向静触头方向运动， 当动静触头接触时，完成合闸过 程。
分闸过程
当操作手柄反向转动时，通过连 杆机构使动触头离开静触头，同 时灭弧系统工作，熄灭电弧，完 成分闸过程。
操作方式及注意事项
操作方式：开启式负荷开关可手动操作或电动 操作，电动操作时需配备电动机构。
03
传动机构检查
检查负荷开关的传动机构是否 灵活可靠，有无卡滞、变形或 损坏等现象。如有问题需要及 时处理或更换相关部件。
04
控制电路检测
检测负荷开关的控制电路是否 正常工作，有无短路、断路或 元件损坏等情况。如有问题需 要进行修复或更换相关电路元 件。
05
安全使用与防护措施展示
安全操作规程说明
电力拖动控制线路与技能训练教案1..
课题三、低压开关一、低压断路器低压断路器又称为自动空气开关或者自动空气断路器。
用于分配电能、不频繁启动异步电动机以及对电源线路及电动机的保护。
当电路发生过载、短路、失压、或者欠压等故障时能自动切断电路故障的一种保护电器。
1．功能正常时：控制作用故障时：保护作用（过载、短路、失压保护）2．分类结构：塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式。
漏电保护式3．结构及原理触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器、绝缘外壳。
4．符号及型号5．低压断路器的选用1)额定电流和额定电压热脱扣器：I Z=I N2)3)电磁脱扣器:I Z≥KI ST(K=1.5~1.7)或I Z=10I N4)欠压脱扣器：U Z=U N5)分段能力：I dZ≥I dmax6．安装及使用垂直安装，电源接上端，负载接下端。
二、负荷开关1．开启式负荷开关1)功能：开合控制线路，隔离电压，短路保护。
2)结构及符号3)型号4)安装使用垂直安装，合闸状态时手柄朝上；电源线接静触头，负载线接动触头。
2．封闭式负荷开关1)型号2)安装使用垂直安装在无强烈振动的场合，不低于1.3~1.5m,可靠接地,手柄侧面操作。
四、组合开关1．作用及特点：1)作用：开合线路，控制5KW以下电动机正反运转。
2)特点：体积小，触头对数多，接线方式灵活，操作方便。
2．结构及型号3．符号7．8．9．主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。
1．按钮按钮是一种最常用的的主令电器，其结构简单，控制方便。
（1）按钮的结构、种类及常用型号按钮由按钮帽、复位弹簧、桥式触点和外壳等组成（2）按钮的颜色红色按钮用于“停止”、“断电”或“事故”。
绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。
（3）按钮的选择原则1）根据使用场合，选择控制按钮的种类，如开启式、防水式、防腐式等。
2）根据用途，选用合适的型式，如钥匙式、紧急式、带灯式等。
施耐德电气- NZM 1-4系列塑壳断路器，至1600A- 中文版说明书
NZM 1-4系列塑壳断路器目录1.1系统综览1.2产品概述1.3断路器1.4隔离开关1.6用于北美地区的断路器1.11 断路器，隔离开关NZM 1-4系列塑壳断路器断路器，隔离开关 (2)断路器，隔离开关，3/4极 (4)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极热磁式脱扣器，4极电子式脱扣器，4极 (6) (10) (12) (16) (20)热磁式脱扣器，3极磁式3极短路脱扣器电子式脱扣器，3极 (28) (32) (34)辅助触点带螺钉端子带弹簧压接端子欠压脱扣器带螺钉端子分励脱扣器带螺钉端子门联动旋转手柄门联锁功能的旋转手柄，用于具有UL/CSA认证的NA开关旋转手柄门联锁功能的旋转手柄主开关旋转手柄组件附件机械联锁 (46) (48) (55) (62) (64) (66) (67) (68) (70) (72)3极4极 (24) (25)1.7用于北美地区的塑壳开关3极 (40)1.5产品概述用于北美地区的断路器、隔离开关，3极 (26)1.8技术概述用于1000V AC的断路器和隔离开关，3极 (41)1.9断路器用于是1000V，3极 (42)1.10 安装布线辅助触点，脱扣指示辅助触点 (44)结构紧凑，仅四种电流壳架等级具有3极和4极产品额定电流达到1600A 多种安装方式可选择50℃环境温度下无需降容适用于世界范围市场，通过IEC、UL/CSA，CCC认证安全可靠地对电能进行分配、通断和控制，应用于工业、建筑和机器设备制造业。
创新的保护理念，具有故障诊断和通信功能。
断路器系列NZM1到NZM4• •• • ••Page 4具有故障诊断数据记录和调试功能在运行中可进行负荷分析诊断软件NZM-XPC-SOFT• • • 下载网址：/en/support/ser-viceresult.jsp合闸延时短，60~100 ms 可加锁、铅封，确保安全操作远程操作机构• • Page 74不同型号具有统一的开孔尺寸自动调节，定位中心位置侧面操作功能，节约了主开关的安装空间门联动旋转手柄••• Page 62同一型号的辅助触点安装在不同位置，具有不同功能减少了型号种类，降低了库存要求直接卡装，节约了安装成本标准/脱扣指示辅助触点与Titan系列产品通用• • • Page 46NZM 1-4系列塑壳断路器产品描述塑壳断路器NZM 1，2，3，4，至1600A产品描述NZM 1-4系列塑壳断路器目录 1.11 断路器，隔离开关1.12 选择性保护，线路保护，后备保护NZM 1-4系列塑壳断路器平形联动机构远程操作机构插拔式单元，抽屉式单元NZM1接线端子NZM2接线端子NZM3接线端子NZM4接线端子附件绝缘外壳接地保护脱扣器漏电保护附件多功能适配元件........................................................................................................73......................................................................................................74....................................................................................76....................................................................................................92....................................................................................................96..................................................................................................100..................................................................................................106..................................................................................................................114..............................................................................................................116...............................................................................................118....................................................................................................119. (121)断路器脱扣特性断路器允通特性剩余电流继电器的频率响应.................................................................................................127.................................................................................................131 (135)断路器隔离开关塑壳开关功率耗散接线能力辅助触点辅助触点的安装，ON-OFF时间差欠压脱扣器，分励脱扣器远程操作机构，电容单元数据管理界面（DMI模块）总线连接剩余电流继电器压力释放方向，最小安装间隙，管状接线头................................................................................................................136.............................................................................................................141............................................................................................................142............................................................................................................144............................................................................................................146............................................................................................................148....................................................................149..................................................................................150..................................................................................151.................................................................................152...........................................................................................................153................................................................................................155 (156)在进线断路器NZM...和出线断路器FAZ-B（C），PKZ...之间实现选择性保护在进线断路器NZM...和出线断路器NZM...之间实现选择性保护线路保护，后备保护................................................................................122........................................................................................................124 (126)1.14 技术数据1.13 脱扣特性机械联锁用于远程操作机构的机械联锁 (157) (158)1.15 安装设计NZM型号说明隔离开关型号说明....................................................................................................204.. (205)1.17 型号规则1.16 尺寸断路器，隔离开关 (159)NZM 1-4系列塑壳断路器系统总览NZM 1-4系列塑壳断路器系统总览1.11.1断路器，隔离开关断路器，隔离开关断路器额定持续电流，最大1600 A 分断能力25, 50, 100, 150 kA 于415 V过载保护和短路保护范围可调节时间选择性可调节接地保护低压系统保护，电缆保护，电动机保护，发电机保护3极和4极，IEC/EN 60947隔离开关额定持续电流，最大1600 A 远程脱扣功能，需带欠压或分励脱扣器3极和4极，IEC/EN 60947附加功能安装附件标准辅助触点随主触头动作而动作用于脱扣指示和电气互锁功能脱扣指示辅助触点指示因过载、短路和欠压而产生的脱扣提前闭合辅助触点用于电气互锁和减负荷功能，及在主回路/急停电路应用中欠压脱扣器的提前闭合电压脱扣器电压脱扣器·瞬时·延时分励脱扣器垫块欠压线圈的延时单元门联动旋转手柄门·可加锁·有门联锁功能用于柜体侧面安装的断路器旋转手柄延长杆可以切割成任意长度旋转手柄可加锁远程操作机构通过2线和3线控制实现ON,OFF 复位上下扳动手柄的锁定装置侧面操作手柄数据管理界面(DMI模块)可以查询诊断数据和运行数据记录电流值利用电子式脱扣器对断路器进行参数设置和控制EASY-LINK-DS数据插头PROFIBUS-DP通讯接口1165538971817241125252613, 151214161920212223241011控制回路端子顶部或底部管状式接线端子，铜线或铝线标准配置控制回路端子盒式接线端子框架1的标准配置安装干开关壳体内端子盖在使用电缆接线片，母排或管状接线端子处，防止直接接触安装支架NZM1-XC35用于35 mm导轨NZM1-XC75用于75 mm导轨后部接线端子插拔式和抽屉式单元绝缘框用于上下扳动式手柄，带有旋转驱动机构的旋转式手柄和远程操作机构外部警示牌/显示板指触防护等级为IP2X的防护盖用于盒式接线端子指触防护等级为IP2X的防护盖用于相间隔板NZM 1-4系列塑壳断路器产品概述NZM 1-4系列塑壳断路器产品概述1.21.2断路器隔离开关适用于世界范围的断路器和隔离开关的选型，从第26页起。
(完整版)开启式负荷开关
4)在分闸和合闸操作时，应动作迅速，使电弧尽快熄灭。
二、负荷开关
二、负荷开关
负荷开关的作用：隔离电源，由于 没有专门的灭弧装置，不能频繁地接通 和分断电路.
1.开启式负荷开关又称为瓷底胶盖刀开关， 简称闸刀开关胶盖刀式来自触头瓷质手柄进线座
胶盖紧固螺 出线座 钉
静触头
瓷底座
熔体
1.开关板用刀开关（不带熔断器式刀开关）
作用：不频繁地手动接通、断开电路和隔离电源用。 结构图和符号 ：
（3~5)*异步电机额定电流
（3）开启式负荷开关的选用原则：
1、刀开关的额定电压应当大于或等于电路负载的额 定电压。
2、刀开关的额定电流应当大于负载的峰值电流。控 制电动机时，刀开关的额定电流应当不小于电动机 额定电流的3倍。
因为刀开关没有专门的灭弧装置，不宜频繁操作， 只能控制功率在5.5KW以下的电动机。
QS
2.带熔断器式的刀开关——用作电源开关、隔离电路和 应急开关，并作电路的短路保护。
开启式负荷开关的型号表示及含义
HK □ － □ / □
极数
额定电流 设计序号
开启式负荷开关
例 HK1-30/2
HK1-60/3
闸刀开关
控制对象：380V， 5.5kW 以下小电机
QS
电路符号
考虑到电机有较大的起动电流，刀 闸的额定电流值应如下选择：
（4）安装与使用要求：
1)开启式负荷开关必须垂直安装，且合闸状态时手柄应当朝上。 不允许倒装或平装，以防误合闸。上端接电源线，下端接负载。 2)开启式负荷开关控制照明和电热负载时，要装接熔断器作为 短路保护和过载保护。 3)开启式负荷开关控制电动机时,应当把熔体的接线处用铜导线 连接,在开关后面另外安装熔断器。
PLC编程控制项目一 电动门开关的自动控制
开启式负荷开关又称为瓷底胶盖开关，简称闸刀开关。适用于照明、电热设备及小容量 电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护作用。 1. 型号及含义 2. 结构
HK 系列负荷开关由刀开关和熔断器组合而成，结构和电路符号如图 1-1-5 所
HK 额定电流 设计序号 开启式负荷开关
技能操作
1. 观察低压开关 观察所给四种低压开关的形状、结构，填写表 1-1-1 低压开关的名称与型号。
2. 观察自动空气开关的结构 如图 1-1- 4 所示
按钮
电磁脱扣器
自由脱扣器 动触点 静触点
1）拆开自动空气开关的外壳。 2）观察自动空气开关的结构。
（a）外形
热脱扣器 接线柱 （b）结构
图 1-1-4 DZ5-20 型自动空气开关
任务一 三相异步电动机的正转 控制电路的安装、与分析
技能训练一 三相异步电动机的正转运行操作
情境创设
地点：理实一体化教室 媒体播放：播放或上网搜寻三相异步电动机正转、正反转电路的应用。 器材：每组一套刀开关控制、点动控制与自锁正转控制的电动机正转电路。观察各电气 设备在电路工作中的动作过程与作用。
3）“合、分”按钮，观察触头的“闭合、分断”过程。
4）拨动衔铁“8 或 10”观察锁扣与触头动作。
5）用万用表测量触头在“分、合”情况下的电阻。
6）填写表 1-1-2 自动空气开关的器件与作用。
表 1-1-2 自 动 空 气 开 关 的 结 构
主要部件名称
作用
电磁脱扣器
热脱扣器
触点
按钮
Байду номын сангаас
储能弹簧
3. HZ10-25 转换开关检测与改装
低压元件代号
1 2 3
HH——组合开关 10——设计序号 1——额定电流 2——专门用途代号
3——极数
HZ3——132型组合开关
HZ3——132
HZ——组合开关 3——设计序号 132——基本规格代号
R—熔断器 L—螺旋式 I—设计序号 □—熔断器额定电流
RTO系列有填料封闭管式熔断器
R T O —— □
R—熔断器 T—有填料封闭管式 0—设计序号 □—熔断器额定电流
RLS系列螺旋式快速熔断器
R L S —— □
R—熔断器 L—螺旋式 S—快速 □—熔断器额定电流
3表示延时范围为10～240秒
4表示延时范围为1～20分
5表示延时范围为5～120分
6表示延时范围为3～72小时
B—1表示通电延时
2表示断电延时
C—空格表示采用螺丝刀调节延时
B表示采用旋钮调节延时
中间继电器
J Z □—□ □
1 2 3
J—继电器 Z—中间 1—设计序号 2—常开触头数 3—常闭触头数
分享到：
阅读( 39 ) | 评论( 0 ) | 引用 (0) | 举报
根据吊车吨位决定配电开关及线路的口诀
实用电工手册低压电器部分
最近读者
评论
公司简介 联系方法 招聘信息
5.自动空气开关 DZ 5——20□／□□
1 2 3
DZ——塑料壳式自动开关 5—设计序号 20—额定电流 1---配电用自动开关加代号P 2---极数 3——（0表示无脱扣器式、1表示热脱扣器式、2表示电磁脱扣器式、3表示复式）
6.低压熔断器
电气元器件常识
电气元器件常识一、开启式负荷开关（胶盖瓷底闸刀开关）1、实物外形2、作用用于照明电路和小容量（5.5KW及以下）动力电路不频繁起运的控制开关。
如机床电路的电源开关,企业或家庭的电源总开关等.3、种类◆单相（二极）◆三相（三极）●带保险丝●不带保险丝3、电气符号QS QS QS QSFUFU4、型号◆HK □--□HK：开启式负载开关；1□：设计序号；2□：额定电流◆或：HK □□--□◆HK：开启式负载开关；1□：设计序号；2□：极数；3□：额定电流◆HK □□ / □HK：开启式负载开关；1□：设计序号；2□：极数；3□：额定电流如：HK1-15、HK1-305、结构组成由带瓷质手柄的闸刀；瓷底及瓷底上的进线座、静触头、出线座、熔断丝；上胶盖、下胶盖等组成。
6、接线及放置要求◆进线接线座处接电源进线；◆出线接线座处（或带熔断丝处）接电源出线；◆可以水平放置、垂直放置时进线座需在上（即闸刀合闸时手柄向上），不可倾斜放置、不可颠倒放置，以确保安全与规范美观；◆里面有固定螺孔；◆一般采用硬线、多色线；◆接线要求：接线桩处接线接触良好牢固、铜丝直入固定、铜丝不外露。
7、检测万用表电阻档检测：手柄未合闸时，相应的进线端与出线端电阻应为无穷大；手柄合闸时，相应的进线端与出线端应相通（熔断丝装上）。
8、主要参数◆额定电压◆额定电流◆极数◆可控电机最大容量（KW）9、选用◆根据额定电压选择：用于单相负载时用220V或250V二极开关；用于三相负载时用380V三极开关。
◆根据额定电路选择：用于照明电路或其他电阻性负载时，额定电流应大于总负载电流；用于小型电动机电路时，额定电流应是电动机额定电流的2.5-3倍。
二、组合开关（转换开关）1、实物外形2、作用可用为电源引入开关，或作为小容量（5.5KW及以下）电动机的直接启动、停止、反转和调速装置等。
3、电气符号SA SA3、种类◆单极◆双极◆多极4、型号◆HZ □--□□ / □HZ：组合开关；1□：设计序号；2□：额定电流；3□用途代号；4□：极数◆HZ □--□ / □HZ：组合开关；1□：设计序号；2□：额定电流；3□：极数如：HZ10-10、HZ10-605、结构组成由手柄、进出接线桩（无极性要求）、底座等组成。
开启式负荷开关
开启式负荷开关(1)开启式负荷开关的结构开启式负荷开关俗称胶盖刀开关(或刀开关)，在电路中的作用是不频繁地接通和分断有负载电路;以及小容量线路的短路保护。
图1-10a 是HK系列开启式负荷开关的结构图，主要由瓷底座、静触点、触刀、瓷柄、熔体和胶盖等构成。
图1-10b为其图形符号，其文字符号为 QS。
其结构简单，价格低廉，常用作照明电路和电热电路的电源开关，也可用来控制 5.5kW 以下异步电动机的起动与停止。
因其无专门的灭弧装置，故不宜频繁分合电路。
现在工厂机床电气控制系统中已很少使用这种电器。
刀开关种类很多，有两极的(额定电压250V)和三极的(额定电压380V)，额定电流由10A 至100A不等，其中60A及以下的才用来控制电动机。
(2)开启式负荷开关的选用与使用注意事项选用刀开关时应注意，刀开关的额定电压应等于或大于电路额定电压，其额定电流应等于(在开启闭合通风良好的场合)或稍大于(在封闭的开关柜内或散热条件较差的工作场合，一般选 1.15 倍)工作电流。
在开关柜内使用还应考虑操作方式，如杠杆操作机构、螺旋式操作机构等。
当用刀开关控制电动机时，考虑其起动电流可达(4~7)倍的额定电流，选择刀开关的额定电流应是电动机额定电流的3倍左右。
开启式负荷开关的安装使用安全注意事项如下:1)开启式负荷开关必须垂直安装在配电板或控制箱上，并且电源进线孔在上方。
2) 接线时电源进线和出线不能接反，否则更换熔丝时易发生触电事故。
3)分断负载时，应尽快拉闸，以减小电弧的影响。
4) 使用过程中若发现动触点和静触点接触歪斜，应及时修复，否则会由于接触电阻增大，使动触点和静触点因过热而损坏。
5)开关在合闸时，应保证三相触点同时合闸，而且要接触良好，如果接触不良或有一相没合上，会使电动机因缺相运行而烧毁。
6) 更换熔丝必须在开关断开的情况下进行。
换上的新熔丝应与原熔丝规格相同。
低压电器设备型号的铭牌解释
低压电器设备型号的含义1.刀开关□□□□1 2 3 41——类型代号2——设计代号3——额定电流（安）4——极数类型代号如下；HK——开启式负荷开关ＨＨ——封闭式负荷开关ＨＤ——单投刀开关ＨＳ——双投刀开关ＨＲ——熔断式刀开关ＨＺ——组合开关2．胶盖瓷底闸刀开关（开启式负荷开关）HK 1——□ＨＫ——开启式负荷开关１——设计序号□——额定电流３.铁壳开关（封闭式负荷开关）ＨＨ４——□／□１２ＨＨ——封闭式负荷开关４——设计序号1——额定电流2——极数4.组合开关（转换开关）HZ10系列HH 10——□□／□1 2 3HH——组合开关10——设计序号1——额定电流2——专门用途代号3——极数HZ3——132型组合开关HZ3——132HZ——组合开关3——设计序号132——基本规格代号5.自动空气开关DZ 5——20□／□□1 2 3DZ——塑料壳式自动开关5—设计序号20—额定电流1---配电用自动开关加代号P 2---极数3——（0表示无脱扣器式、1表示热脱扣器式、2表示电磁脱扣器式、3表示复式）6.低压熔断器RCIA系列瓷插式熔断器R C 1 A——□R---熔断器C—插入式1——设计序号A—改型设计□—额定电流封闭管式熔断器R M 10——□R—熔断器M—无填料封闭管式10—设计序号□—熔断器额定电流RLI系列螺旋式熔断器R L I——□R—熔断器L—螺旋式I—设计序号□—熔断器额定电流RTO系列有填料封闭管式熔断器R T O ——□R—熔断器T—有填料封闭管式0—设计序号□—熔断器额定电流RLS系列螺旋式快速熔断器R L S ——□R—熔断器L—螺旋式S—快速□—熔断器额定电流7。
主令电器控制按钮L A □——□□□1 2 3 4L—主令电器A—按钮1—设计序号2—常开触头数3—常闭触头数4—结构形式型号中的结构形式可分为；K—开启式H—保护式S—防水式F—防腐式J—紧急式X—旋钮式Y—带钥匙式D—带指示灯式交流接触器C J □——□C—接触器J—交流1—设计序号2—主触头额定电流1 2直流接触器C Z □——□／□□1 2 3 4C—接触器Z—直流1—设计序号2—主触头额定电流3—常开触头数4—常闭触头数时间继电器J S 7 —□ AJ—继电器S—时间7—设计序号□—基本规格代号A—结构设计稍有改进J S 11 —□□□A B CJ—继电器S—时间11—设计序号A——1表示延时范围为0.4～8秒2表示延时范围为2～40秒3表示延时范围为10～240秒4表示延时范围为1～20分5表示延时范围为5～120分6表示延时范围为3～72小时B—1表示通电延时2表示断电延时C—空格表示采用螺丝刀调节延时B表示采用旋钮调节延时中间继电器J Z □—□□1 2 3J—继电器Z—中间1—设计序号2—常开触头数3—常闭触头数。
PLC课后习题
第一章1-1 常用的低压刀开关有几种?分别用在什么场合？答：（1）开启式负荷开关，常用作照明电路的电源开关或用于5.5kW以下三相异步电动机不频繁启动和停止的控制开关。
（2）封闭式负荷开关，可用来控制照明电路或60A以下负载电路的控制。
1-2 刀开关的选用方法及安装注意事项有哪些？答：在选用时，额定电压应大于或等于负载额定电压，对于一般的电路，如照明电路，其额定电流应大于或等于最大工作电流；而对于电动机电路，其额定电流应大于或等于电动机额定电流的3倍。
开启式负荷开关在安装时应注意：（1）闸刀在合闸状态时，手柄应朝上，不准倒装或平装，以防误操作。
（2）电源进线应接在静触点一边的进线端（进线座在上方），而用电设备应接在动触点一边的出线端（出线座在下方），即“上进下出”，不准颠倒，以方便更换熔丝及确保用电安全。
1-3 常用熔断器的种类有哪些？答：熔断器按结构形式分为半封闭插入式、无填料封闭管式、有填料封闭管式和快速熔断器。
1-4 两台电动机不同时启动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择用作短路保护熔断器的额定电流及熔体的额定电流。
答：I RN≥(1.5～2.5)I Nmax+ΣI N2×14.8+6.47=36.07A 可RL1-60型熔断器，选配40A熔体。
1-5 常用主令电器有哪些？在电路中各起什么作用？答：主令电器主要类型有控制按钮、行程开关、接近开关、万能转换开关、凸轮控制器等。
控制按钮是一种典型的主令电器，其作用通常是用来短时间地接通或断开小电流的控制电路，从而控制电动机或其他电器设备的运行。
行程开关、接近开关主要用于位置与行程相关的控制。
万能转换开关一般用于交流500V、直流440V、约定发热电流20A以下的电路中，作为电气控制线路的转换和配电设备的远距离控制、电气测量仪表转换，也可用于小容量异步电动机、伺服电动机、微电动机的直接控制。
凸轮控制器主要用于起重设备，直接控制中、小型绕线转子异步电动机的起动、制动、调速和换向。
开启式负荷开关
开启式负荷开关开启式负荷开关(又称胶盖刀开关)主要用于额定电压在380V下，电流在60A以下的交流电路中，作一般电灯、电阻和电热等回路的控制开关、不频繁地带负荷操作和作短路保护用。
它主要由瓷质底座、静触座、接装熔丝的接头、上胶盖、下胶盖、带瓷质手柄的闸刀等组成。
(一)开关的安装及使用1.刀开关和熔丝联合使用时,刀开关应装在前面(电源侧),熔丝应装在后面(负裁侧)。
电源进线应接在静座上，而用电负载应接在下出线端上，这样在开关拉开后，闸刀和熔丝上均不带电，以保证更换熔丝时就不会触电。
2.刀开关在安装时,不板应垂直地面,不可业想或侧装,刀开关在合闸位管时，手枘应向上，以防误操作合闸。
3.操作时不可面对开关以防止电弧伤人,在拉开或推合时动作要迅速以减弱电弧对刀片和触座的灼伤。
如胶盖或手柄损坏、刀触点接触松动、氧化严重时应及时修复或更换。
(二)开关的运行与维护1.由于过负荷或短路故障,使熔丝熔断,待故障排除后,需要更换新熔丝时，必须观察绝缘瓷座及上、下胶盖部分。
因为熔丝熔化后，在电弧的作用下，使绝缘瓷底座和胶盖内壁表面附着一层金属粉粒，将会造成的缘部分的绝缘性能下条，甚至不绝缘，，致在重新合闸送中的瞬间，引起开关本身相间短路。
就想求先用干燥的棉布或棉纱将金属粉粒擦净，再更换熔丝。
2,当负有较大时,为防止刀开关本身出现相间短路,可与熔新器产合使用,将熔断器转在刀开关价荷一侧,刀开关本身不再装熔丝,在应装熔丝的接点上,装与线路导线截面相同的铜线。
这时,刀开关仅作开关使用,而短路保护及过载保护由熔断器实现。
3.刀开关的维护,主要是注意刀开关各部分的温升不超过允许值,其允许温升为55℃,如铜的表面变成一层暗红仙,其温自已大大超过,应立即设法外理。
可将精烛钟及刀片上,若新炖熔化,说明温度已超过。
4.刀开关和进出线的连接螺钉,应经常紧固,保持接触良好,否则接种处一出很高,引起发热且有可能发生火灾。
5.使用时,刀片和夹座接触处,可能会出现歪扭等接触不良现象,也会引起刀开关过热,应及时修整,保证有足够的接触面积,以便减小接触电阻、降低温升。
电气及PLC控制系统大全
1 6 接触器
1 接触器文字符号、图形符号 1文字符号：KM
2图形符号：
2 交流接触器 1基本结构
吸引线圈 主触头 常开辅助触头 常闭辅助触头
①电磁机构：由线圈、动铁心（衔铁）和静铁心组成
②触头系统：由主触头和辅助触头组成。主触头由用于通 断主电路;其额定电流一般为5A。
2工作原理： 工作原理示意图
示意图
5 额定参数： 1额定电压：是指熔断器长期工作时和分断后能够承受的电 压;它取决于线路的额定电压，其值一般等于或大于电气设备的 额定电压 （2）额定电流：是指熔断器长期工作时，各部件温升不超 过规定值时所能承受的电流。熔断器的额定电流等级比较少， 而熔体的额定电流等级比较多，即在一个额定电流等级的熔断 管内可以分装不同额定电流等级的熔体，但熔体的额定电流最 大不能超过熔断管的额定电流。
3极限分断能力：是指熔断器在规定的额定电压和功率因数 或时间常数的条件下;能分断的最大短路电流值 在电路中出现 的最大电流值一般是指短路电流值。所以，极限分断能力也是 反映了分断短路电器一般应从以下几个方面考虑： 1熔断器的类型应根据线路的要求 使用 场合及安装条件进行 选择 （2）熔断器的额定电压必须等于或高于熔断器的工作电压。 （3）熔断器的额定电流根据被保护的电路支路及设备的额定 负载电流选择。熔断器的额定电流必须等于或高于所装熔体的 额定电流。 （4）熔断器的额定分断能力必须大于电路中可能出现的最大 故障电流。 （5）熔断器的选择需考虑电路中其他配电电器、控制电器之 间选择性配合等要求。为此;应使上一级(供电干线)熔断器的熔 体额定电流比下一级(供电支线)大1～2个级差。
二 行程开关 1、文字符号：SQ 2、图形符号： 3 基本结构及工作原理
结构图
一种安全开启式负荷开关(三极或二极)[实用新型专利]
![一种安全开启式负荷开关(三极或二极)[实用新型专利]](https://img.taocdn.com/s3/m/8e7067f4fad6195f302ba66b.png)
专利名称：一种安全开启式负荷开关(三极或二极)专利类型：实用新型专利
发明人：解奎章
申请号：CN85204841
申请日：19851112
公开号：CN85204841U
公开日：
19861210
专利内容由知识产权出版社提供
摘要：一种安全开启式负荷开关(三极或二极)，属低压电器，图1为本实用新型主要部分。
本实用新型在接通电路时，触刀[20]由原来绕刀支架[22]转动改为滑动，故胶盖可做成整体，组装好后没有空开槽，所有金属件连同于其接触的绝缘部分全藏在胶盖内，盖外只有绝缘柄，既安全又防尘，避免了操作时短路爆炸，灼伤使用者的可能性。
胶盖对接通电路的触刀[20]有自锁结构，装拆安全。
熔丝槽内增设一消弧板，重过载时断电快。
申请人：山东省德州市工业科学研究所
地址：山东省德州市三八路
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）额定参数：
①额定工作电压； ②额定电流： ③通断能力： ④分断时间：
熔断器 1.4.1 文字符号：FU 1.4.2 图形符号： 1.4.3 结构及工作原理
熔断器是由熔体和绝缘底座(或称熔管)等 组成。熔体为丝状或片状。当负载发生故障 时，有很大的短路电流通过熔断器，熔体很 快熔断，迅速断开故障电路，从而有效地保 护未发生故障的线路和设备。熔断器主要用 作短路保护，而对于过载一般不能准确保护。
2）熔断器种类： （1）瓷插式熔断器： 瓷插式熔断器有RCIA的等系列。主要用于AC380V(或 220V)50Hz的低压电路中，一般接在电路的末端，作为电气设 备的短路保护。 （2）螺旋式熔断器： 螺旋式熔断器有RL1等系列，主要用于AC50Hz或60Hz、额 定电压500V以下，额定电流200A以下的电路中，作为短路或过 载保护。 实物图 示意图
3）额定参数： （1）额定电压：是指熔断器长期工作时和分断后能够承受 的电压，它取决于线路的额定电压，其值一般等于或大于电气 设备的额定电压。 （2）额定电流：是指熔断器长期工作时，各部件温升不超 过规定值时所能承受的电流。熔断器的额定电流等级比较少， 而熔体的额定电流等级比较多，即在一个额定电流等级的熔断 管内可以分装不同额定电流等级的熔体，但熔体的额定电流最 大不能超过熔断管的额定电流。
（3）管式熔断器： 管式熔断器主要有RM10型和RM0型2种。RM10是新型的 无填料密闭管式熔断器，用作短保护和连续过载保护，主要用 于额定电压AC500V或DC400V的电力网和成套配电设备上。 RT0型为有填料密闭管式熔断器，用作电缆、导线及电气设备 的短路保护和电缆、导线的过载保护，主要用于具有较大短路 电流的电力网或配电装置中。 示意图
单极
三极
（3）基本结构及动作原理： 实物图 示意图
L1 L2 L3
U
V
W
（4）主要技术参数
①型号： 广泛应用于电器设备的电源开关、测量三相电压和控制 7.5kW以下小容量电动机的直接启动、正反转等不频繁操作的 场合。组合开关的额定电压为220V和380V。额定电流有 10A,25A,35A,60A等。产品型号有HZ5,HZ10系列等。
1-4 开启式负荷开关与低压熔 断器
1.2 开关电器 1.2.1 刀开关 1）闸刀开关（胶盖刀开关） (1)文字符号：QS
(2)图形符号：
单极
双极
三极
（3）基本结构及动作原理
示意图 实物图
（4）主要技术参数
①型号： 胶盖刀开关即开启式负荷开关，适用于交流50Hz，额 定电压单相220V、三相380V，额定电流至100A的电路中， 作为不频繁地接通和分断有负载电路与小容量线路地短路 保护之用。其中三极开关适当降低容量后，可作为小型感 应电动机手动不频繁操作地直接起动即分断用。常用地有 HK1和HK2系列。 胶盖刀开关的型号及其含义如下： HK 2
（3）极限分断能力：是指熔断器在规定的额定电压和功率 因数(或时间常数)的条件下，能分断的最大短路电流值。在电 路中出现的最大电流值一般是指短路电流值。所以，极限分断 能力也是反映了分断短路电流的能力。
组合开关的型号及其含义如下：
HZ 10 极数 用途型式代号 额定电流 设计代号 开启式负荷开关
1.2.2 自动空气开关(断路器、自动开关) 低压断路器是一种既有手动开关作用，又能 自动进行失压、欠压过载和短路保护的电器。可 用来分配电能，不频繁地启动异步电机，对电源 线路及电动机等实行保护，当它们发生严重的过 载或短路及欠电压等故障时能自动切断电路。 1)文字符号：QF 2)图形符号：
极数 额定电流 设计代号 开启式负荷开关
②额定参数：额定电压 ，额定电流。
（5）刀开关的选用
刀开关的额定电压应等于或大于电路额定电压。其 额定电流应等于(在开启合通风良好的场合)或稍大于(在 封闭的开关柜内或散热条件较差的工作场合，一般选 1.15倍)电流工作电流。在开关柜内使用还应考虑操作方 式，如杠杆操作机构、螺旋式操作机构等。当用当开关 控制电动机时，其额定电流要大于电动机额定电流的3倍。 2）组合开关 （1）文字符号：QS （2）图形符号：
单极 三极
原理图）型号 断路器的结构有框架式(又称万能式)和塑料外壳式 (又称装置式)两大类。
DZ20系列低压断路器型号意义：
DZ 20 塑料外壳式断路器 设计代号 额定极限短路分断 能力级别代号 Y－一般 J－较高型 G－最高型 用途代号：无字－配电用 2－保护电动机用 脱扣器型式及附件代号 极数 操作机构代号： 无字－手柄操作 P－电动机操作 壳架等级额定电流
