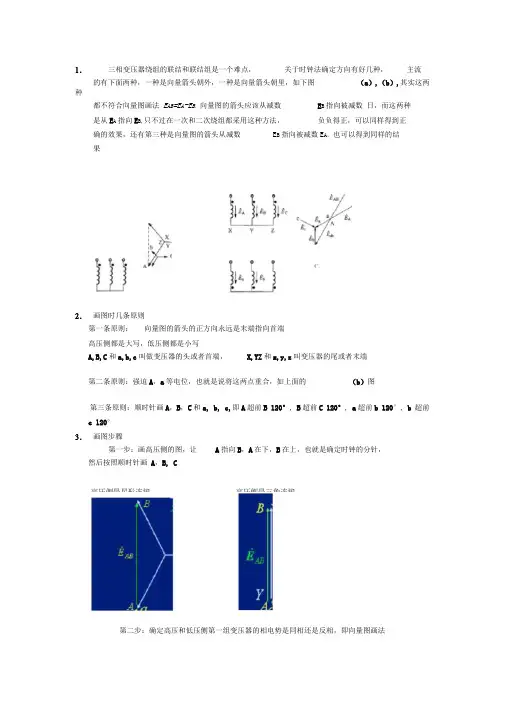

简单易懂的变压器的时钟表示法画法
1.三相变压器绕组的联结和联结组是一个难点，关于时钟法确定方向有好几种，主流的有下面两种，一种是向量箭头朝外，一种是向量箭头朝里，如下图（a）,（b）,其实这两种都不符合向量图画法E AB=E A-E B，向量图的箭头应该从减数E B指向被减数日，而这两种是从E A指向E B,只不过在一次和二次绕组都采用这种方法，负负得正，可以同样得到正确的效果，还有第三种是向量图的箭头从减数E B指向被减数E A，也可以得到同样的结果4".2.画图时几条原则第一条原则：向量图的箭头的正方向永远是末端指向首端高压侧都是大写，低压侧都是小写A,B,C和a,b,c叫做变压器的头或者首端，X,YZ和x,y,z叫变压器的尾或者末端第二条原则：强迫A，a等电位，也就是说将这两点重合，如上面的（b）图第三条原则：顺时针画A，B，C和a, b, c,即A超前B 120°, B超前C 120°, a超前b 120°, b 超前c 120°3.画图步骤第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B, C高压侧是星形连接高压侧是三角连接第二步：确定高压和低压侧第一组变压器的相电势是同相还是反相，即向量图画法是同方向，还是相反相差180判断方法如下:绕向为高压侧和低压侧的同名端，就是黑点，都在上或者都在下，就是相同，一上一下或者一下一上为相反标号相同指高压侧和低压侧的首端（大写字母）都在上面，或者首端（大写字母）都在下面，下图为绕向相同，标号相反F图为绕向相反，标号相反F图为绕向相同，标号相同［析】用相董图：得出相电势是相反和相同后，就可以确定高压侧第一组和低压侧第一组的方向第三步：将A和a等电位即重合，低压侧按顺时针画a, b，c,连接ab,确定几点钟方向4. 举例一第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B，C第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反,差180 °，箭头都是从x指向a，X指向A，如下图所示第三步：将A和a等电位，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向5. 举例二［析1结论：Dy?第一步：画高压侧的图，让A指向B, A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A, B, C 第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反, 差180 °，箭头都是从y指向b，X指向A，如下图所示AX向量和by向量，互相平行，方向相反，也就是差180°第三步：将A和a等电位即重合，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向（注：表格素材和资料部分来自网络，供参考。
变压器的接线组别及其物理意义
变压器的接线组别及其物理意义变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D”表示为三角形接线，“Y n”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D （或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Y n，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压U ab滞后一次侧线电压U AB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，U AB与u ab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
下面是变压器接线组别的向量图及原、副边绕组的接线示意图。
例1：一台三绕组变压器，高压为中性点引出的星形联结绕组，额定电压为121kV；中压为中性点引出的星形联结绕组，额定电压为38.5kV，低压为三角形联结绕组，额定电压为10.5kV。
两个星形联结绕组的电压是同相位(钟时序数0)，而三角形联结绕组上的电压超前于其他电压30°(钟时序数11)。
所以，该台变压器的联结组标号为：YN，yn0,d11。
