什么叫变频器概述
变频器定义及工作原理概述
变频器定义及工作原理概述概述：变频器是一种用来控制交流电机转速的电子设备。
它通过改变电源电压的频率和幅值，可以实现对电机的精确控制，从而调节电机的转速和扭矩输出。
本文将详细介绍变频器的定义、工作原理以及其在工业领域中的应用。
一、定义：变频器，全称为变频调速器，是一种能够通过改变电源电压和频率来调节电机转速的电子设备。
它通过将输入的固定频率交流电转换为可调节频率的交流电，从而实现对电机的精确控制。
变频器通常由整流器、滤波器、逆变器和控制电路等组成。
二、工作原理：1. 整流器：变频器的工作开始于整流器，它将输入的交流电转换为直流电。
整流器通常采用可控硅等元件，通过控制开关管的导通角度，实现对电压的调节。
2. 滤波器：整流后的直流电需要经过滤波器进行滤波处理，以消除电流中的脉动成分，使输出电压更加稳定。
3. 逆变器：滤波后的直流电经过逆变器转换为可调频率的交流电。
逆变器通常采用IGBT（绝缘栅双极型晶体管）等元件，通过控制开关管的开关频率和占空比，实现对输出电压的调节。
4. 控制电路：变频器的控制电路负责接收用户输入的控制信号，并根据设定的参数进行运算和控制。
控制电路通常由微处理器和相关的电路组成，能够实现对变频器的各种功能进行控制和调节。
三、工作特点：1. 调速范围广：变频器可以实现对电机转速的连续调节，调速范围广，可以满足不同工况下的需求。
2. 节能高效：变频器能够根据实际负载需求调整电机的转速，避免了传统的阀门调节方式中产生的能量损耗，从而实现节能高效。
3. 启动平稳：变频器能够通过调整输出电压和频率，实现电机的平稳启动，避免了传统的直接启动方式中产生的冲击和振动。
4. 保护功能强：变频器具有过载、欠压、过压、过热等多种保护功能，能够有效保护电机和变频器本身的安全运行。
四、应用领域：变频器广泛应用于工业生产中的各个领域，如机械制造、电力、石化、冶金、纺织、交通等。
具体应用包括：1. 机械制造：变频器可用于机床、印刷机、包装机、注塑机等各种设备的调速控制，提高生产效率和产品质量。
变频器知识点
变频器知识点一、知识概述《变频器知识点》①基本定义：变频器呢，简单说就是一种能改变电动机工作电源频率的设备。
电动机一般接在电源上就按照固定的频率转，有了变频器，就可以自由改变这个频率了。
就好比是汽车的调速器，本来车按照一个速度跑，这个调速器能让车想快就快，想慢就慢。
②重要程度：在电机控制领域，它的地位可是相当重要。
可以精确控制电机的转速、转矩等关键参数。
在工业生产、建筑行业的电梯控制，甚至家里的变频空调都离不了。
③前置知识：得先对电路知识有点了解，像电压、电流这些概念得知道。
还得知道电机是怎么工作的，最起码得知道电机转速和电源频率有关系。
④应用价值：实际应用场景超级多。
在工厂里，那些需要精确控制速度的生产机械，像车床。
假如不精确控制速度，生产出来的零件可能就不合格。
还有大型的通风设备，根据实际需求调节风速，节省能源。
二、知识体系①知识图谱：在电气学科里，变频器属于电机控制这一块的重要组成部分。
它与电机学、电力电子技术等知识都有密切联系。
②关联知识：和电机知识关联紧密，因为它是用来控制电机的。
还和电力电子电路知识有关，变频器内部就是靠各种电力电子元件来实现变频功能的。
③重难点分析：掌握的难点在于理解变频原理。
像逆变电路、整流电路在变频器里怎么协同工作的，说实话挺绕的。
关键点在于把变频的控制逻辑搞清楚，知道怎么根据需求设置参数。
④考点分析：在电气相关的考试里，可能会让你画变频器的主电路结构，或者写简单的控制程序逻辑。
一般会结合电机的运行情况一起考查。
三、详细讲解【理论概念类】①概念辨析：变频器核心就是能把恒压恒频的交流电变成可变频率可变电压的交流电。
比如说家里插座的电是220V、50Hz的交流电，变频器进去这样的电，出来的电频率和电压可以按照设定变化。
②特征分析：它能实现电机的软启动，就像慢慢地给汽车踩油门一样，电机启动的时候不会一下子就很大电流。
还可以实现无级调速，不像有级调速只能固定几个速度。
③分类说明：按变频方式分，有交- 交变频和交- 直- 交变频。
变频器定义及工作原理概述
变频器定义及工作原理概述引言：变频器是一种用于调节电机转速和控制电机运行的电子设备。
它在工业和家庭应用中广泛使用，可以提供更高的能效和更精确的控制。
本文将介绍变频器的定义以及其工作原理。
一、变频器的定义1.1 变频器的概念变频器，也被称为变频调速器或变频驱动器，是一种用于改变电机转速的设备。
它通过改变电源频率来调节电机的转速，从而实现对电机运行的控制。
1.2 变频器的作用变频器可以将固定频率的电源输入转换为可调节频率的电源输出，使电机能够以不同的速度运行。
它能够实现电机的启动、停止、加速和减速，并且可以根据需要进行精确的速度控制。
1.3 变频器的应用领域变频器广泛应用于各个行业，包括工业生产、交通运输、建筑和家庭电器等。
它可以用于控制风机、水泵、压缩机、输送带等各种设备，提高设备的运行效率和能源利用率。
二、变频器的工作原理2.1 变频器的输入电源变频器通常使用交流电作为输入电源。
它将输入电源的电压和频率进行转换，并输出可调节频率的交流电源给电机。
2.2 变频器的电路结构变频器的电路结构主要包括整流器、滤波器、逆变器和控制电路。
整流器将输入的交流电转换为直流电，滤波器用于平滑电流波形，逆变器将直流电转换为可调节频率的交流电，控制电路用于控制变频器的工作状态。
2.3 变频器的控制方式变频器可以通过多种方式进行控制，包括模拟控制、数字控制和网络控制等。
模拟控制通过调节电压和频率来控制电机的转速，数字控制使用微处理器来实现精确的速度控制，网络控制则通过网络连接实现对变频器的远程监控和控制。
三、变频器的优势3.1 节能效果显著变频器可以根据负载需求调节电机的转速，避免了电机在无负载或负载较轻时过度能耗的问题，从而实现节能效果。
3.2 控制精度高变频器可以实现对电机转速的精确控制，可以根据需要调节转速，提高设备的运行稳定性和生产效率。
3.3 增加设备寿命变频器可以通过减少电机的启动冲击和减速过程中的机械冲击，降低设备的磨损和损坏，延长设备的使用寿命。
变频器基础知识
变频器基础知识什么是变频器？变频器（Variable Frequency Drive，简称VFD），也称为交流调速器，是一种用于调节电动机转速的装置。
它通过改变电源供电频率和电压来实现对电动机的控制，从而实现对设备的调速和运行控制。
变频器的工作原理变频器主要由整流单元、滤波单元、逆变单元和控制单元组成。
其工作原理如下：1.整流单元：将交流电源转换为直流电源。
2.滤波单元：用于平滑直流电压，并降低谐波干扰。
3.逆变单元：将直流电压转换为可调节的交流电压。
4.控制单元：根据输入信号，通过控制逆变器输出的交流电压和频率，实现对电动机转速的精确控制。
具体来说，当我们改变控制信号时，控制单元会相应地改变逆变器输出的交流电压和频率。
通过改变输出频率，可以调节电动机转速。
同时，还可以利用逆变器提供的额外功能，如过载保护、故障诊断等。
变频器的优势使用变频器可以带来许多优势，包括：1.节能：通过调节电动机的转速，使其在不同负载下运行更高效。
特别是在轻负载情况下，可以显著降低能耗。
2.提高设备寿命：通过减少启停过程中的冲击和应力，延长设备的使用寿命。
3.调速范围广：变频器可以实现电动机的精确调速，并且调速范围广，适用于各种工况要求。
4.减少噪音和振动：由于减少了启停过程中的冲击，可以降低设备产生的噪音和振动。
5.提高生产效率：通过精确控制设备转速和运行状态，可以提高生产效率和产品质量。
变频器的应用领域变频器广泛应用于各个行业和领域，包括：1.工业制造：在机械制造、化工、纺织、食品加工等领域中，变频器被用于控制输送带、泵、风扇等设备。
2.HVAC系统：变频器可用于空调系统中的压缩机和风扇控制，提高能效和舒适性。
3.电梯和升降机：变频器可以实现电梯和升降机的平稳启动和停止，提高乘坐舒适性。
4.农业领域：在农业灌溉、养殖等领域中，变频器被用于控制水泵、风扇等设备。
5.新能源领域：在太阳能发电、风力发电等领域中，变频器被用于控制发电设备。
变频器定义及工作原理概述
变频器定义及工作原理概述变频器是一种电力电子设备，用于将电源的固定频率交流电转换为可调节频率的交流电。
它广泛应用于工业领域，用于控制电动机的转速和扭矩，以实现精确的运动控制。
一、变频器的定义变频器是一种能够改变电源频率并控制电机转速的装置。
通过改变输入电源的频率，变频器可以调整电动机的转速和输出功率。
它由整流器、滤波器、逆变器和控制电路组成。
二、变频器的工作原理1. 整流器：变频器的输入端接收交流电源，整流器将交流电转换为直流电。
整流器通常采用可控硅或二极管等元件来实现。
2. 滤波器：滤波器用于平滑整流器输出的直流电，去除电流中的脉动成分，以确保逆变器获得稳定的直流电源。
3. 逆变器：逆变器将滤波后的直流电转换为可调节频率的交流电。
逆变器通常采用IGBT（绝缘栅双极性晶体管）等元件来实现，通过控制逆变器的开关状态和频率，可以实现对输出电压和频率的精确控制。
4. 控制电路：控制电路用于监测和调节变频器的工作状态。
通过接收输入信号和反馈信号，控制电路可以调整逆变器的输出频率和电压，以实现对电机的精确控制。
变频器的工作原理可以概括为：将输入的交流电转换为直流电，再通过逆变器将直流电转换为可调节频率的交流电。
通过控制逆变器的开关状态和频率，可以实现对输出电压和频率的精确控制，从而实现对电机的转速和扭矩的控制。
三、变频器的应用变频器广泛应用于工业领域，特别是在需要精确控制电机转速和扭矩的场合。
以下是一些常见的应用领域：1. 工业生产：变频器可用于控制输送带、风机、泵、压缩机等设备的转速和运行状态，实现能耗的降低和生产效率的提高。
2. 电梯和升降机：变频器可用于控制电梯和升降机的运行速度和平稳性，提供更舒适和安全的乘坐体验。
3. HVAC系统：变频器可用于控制暖通空调系统中的风机和泵的转速，实现能耗的优化和室内温度的精确控制。
4. 制造业：变频器可用于控制机床、注塑机、搅拌机等设备的运行状态，提高生产效率和产品质量。
变频器定义及工作原理概述
变频器定义及工作原理概述概述：变频器是一种电力电子设备，用于控制电动机的转速和扭矩。
它可以通过改变电源电压和频率来调节电动机的运行速度，从而实现对电动机的精确控制。
变频器广泛应用于工业生产中的各种机械设备，如泵、风机、压缩机等。
一、变频器的定义变频器是一种能够将输入电源的电压和频率转换为可调节的输出电压和频率的电力电子设备。
它由整流器、滤波器、逆变器和控制电路组成。
1. 整流器：整流器将交流电源转换为直流电源，通常采用整流桥电路来实现。
整流器的主要功能是将输入电源的交流电压转换为直流电压，为逆变器提供稳定的直流电源。
2. 滤波器：滤波器用于滤除整流器输出的脉动直流电压中的谐波成分，以获得更为稳定的直流电压。
滤波器通常由电容器和电感器组成，能够平滑输出电压波形。
3. 逆变器：逆变器将直流电源转换为可调节的交流电源，以供电动机使用。
逆变器通常采用可控硅或者晶闸管等器件来实现，通过调节开关器件的通断状态和导通时间，可以控制输出电压的大小和频率。
4. 控制电路：控制电路是变频器的核心部分，它通过对逆变器的控制，实现对电动机的转速和扭矩的精确调节。
控制电路通常采用微处理器或者专用的控制芯片来实现，能够根据用户的需求进行各种参数设置和运行模式选择。
二、变频器的工作原理变频器的工作原理主要包括三个步骤：整流、滤波和逆变。
1. 整流：变频器的输入是交流电源，首先需要将交流电源转换为直流电源。
整流器通过整流桥电路将交流电压转换为脉动的直流电压，然后通过滤波器将脉动的直流电压平滑为稳定的直流电压。
2. 滤波：滤波器的作用是去除直流电压中的谐波成分，使输出电压更为稳定。
滤波器通常由电容器和电感器组成，电容器能够平滑输出电压波形，电感器则能够滤除谐波成分。
3. 逆变：逆变器将直流电源转换为交流电源，以供电动机使用。
逆变器通过控制开关器件的通断状态和导通时间，可以实现对输出电压的调节。
通常情况下，逆变器的输出电压是可调节的，并且可以调节输出电压的频率，从而实现对电动机的转速和扭矩的精确控制。
变频器的基本知识
变频器的基本知识目录1. 变频器概述 (3)1.1 什么是变频器 (3)1.2 变频器的工作原理 (4)1.3 变频器的应用领域 (5)2. 变频器的种类 (6)2.1 交-直-交变频器 (7)2.2 直-交变频器 (8)2.3 其他特殊类型变频器 (9)3. 变频器的组成 (10)3.1 控制电路 (11)3.2 驱动电路 (12)3.3 逆变桥 (14)3.4 输入电路 (14)3.5 输出电路 (15)3.6 保护电路 (17)4. 变频器的主要参数 (18)4.1 额定输入电压 (19)4.2 额定输出电压 (19)4.3 频率范围 (20)4.4 调制方式 (22)4.5 谐波失真 (23)4.6 滤波装置 (24)5. 变频器的使用与维护 (25)5.1 使用条件要求 (27)5.2 日常操作与保养 (28)5.3 选择合适的电机 (29)5.4 选择合适的线路 (30)6. 变频器的故障与排除 (31)6.1 常见故障分析 (32)6.2 故障排除步骤 (33)6.3 日常检查与保养 (34)7. 变频器的选型与应用案例 (34)7.1 选型参考标准 (35)7.2 应用实例分析 (36)7.2.1 水泵的变频调速控制 (38)7.2.2 电机调速控制 (39)7.2.3 输送带的变频调速控制 (40)8. 变频器的发展趋势 (41)8.1 技术创新方向 (43)8.2 行业应用扩展 (44)1. 变频器概述变频器是一种电气设备，主要用于控制交流电动机的速度和运行性能。
它通过调整供电频率的方式来改变电动机的转速，使其能够满足生产工艺流程中的不同需求。
目前，变频器已在众多工业领域得到广泛应用，如纺织、机械制造、石油与化工、采矿、食品加工、环保以及供水供气等行业。
变频器不仅能够有效地降低电能消耗，提高系统的运行效率，同时还能减少对电网的冲击，保护电动机和相关机械装置，延长其使用寿命。
此外，通过使用变频器还可以改善生产工艺过程，提高产品质量，是实现高效、节能、环保生产的重要工具。
变频器定义及工作原理概述
变频器定义及工作原理概述概述：本文将对变频器的定义以及其工作原理进行详细介绍。
变频器是一种用于调节机电转速的电子设备，广泛应用于工业领域。
它能够通过改变输入电源的频率，从而改变机电的转速，实现对机电的精确控制。
一、变频器的定义：变频器，又称为交流调速器，是一种能够通过改变输入电源的频率来控制机电转速的电子设备。
它可以将输入的固定频率交流电转换为可调节频率的交流电，从而实现对机电的精确控制。
变频器通常由整流单元、逆变单元、滤波单元和控制单元组成。
二、变频器的工作原理：1. 整流单元：变频器的整流单元主要负责将输入的交流电转换为直流电。
它通常由整流桥和滤波电容组成。
整流桥将交流电转换为脉冲状的直流电，而滤波电容则平滑输出的直流电压，以供后续的逆变单元使用。
2. 逆变单元：逆变单元是变频器中的关键部份，它将直流电转换为可调节频率的交流电。
逆变单元通常由多个开关器件（如晶闸管、IGBT等）组成，通过不同的开关组合，控制输出交流电的频率和幅值。
逆变单元根据需要控制的机电类型，可以采用不同的控制策略，如PWM（脉宽调制）控制、SPWM（正弦脉宽调制）控制等。
3. 滤波单元：滤波单元主要用于去除逆变单元输出的交流电中的高次谐波成份，以减小对机电的干扰。
它通常由电感和电容组成，通过对电流和电压的滤波作用，使输出的交流电更加纯净。
4. 控制单元：控制单元是变频器的大脑，负责接收用户的指令，并将其转化为逆变单元的控制信号。
控制单元通常由微处理器或者DSP芯片组成，具有较强的计算和控制能力。
它可以实现多种控制方式，如恒定转矩控制、恒定功率控制、矢量控制等，以满足不同应用场景下的需求。
总结：变频器是一种用于调节机电转速的电子设备，通过改变输入电源的频率，实现对机电的精确控制。
它由整流单元、逆变单元、滤波单元和控制单元组成。
整流单元将输入的交流电转换为直流电，逆变单元将直流电转换为可调节频率的交流电，滤波单元去除输出交流电中的高次谐波成份，控制单元接收用户指令并转化为逆变单元的控制信号。
变频器定义及工作原理概述
变频器定义及工作原理概述一、变频器的定义变频器是一种电力调节装置，用于改变交流电源的频率，从而控制交流电动机的转速。
它可以将固定频率的交流电源转换为可调节频率的交流电源，实现对电机转速的精确控制。
二、变频器的工作原理1. 变频器的基本组成变频器主要由整流器、滤波器、逆变器和控制电路组成。
- 整流器：将交流电源转换为直流电源。
- 滤波器：用于平滑直流电源，减少电源的波动。
- 逆变器：将直流电源转换为可调节频率的交流电源。
- 控制电路：通过控制逆变器的输出频率和电压，实现对电机转速的调节。
2. 变频器的工作原理变频器的工作原理可以分为以下几个步骤：- 步骤1：交流电源经过整流器转换为直流电源。
- 步骤2：直流电源通过滤波器平滑输出。
- 步骤3：控制电路对逆变器进行控制，调节输出频率和电压。
- 步骤4：逆变器将直流电源转换为可调节频率的交流电源。
- 步骤5：交流电源通过输出滤波器，供给电机。
通过调节逆变器的输出频率和电压，可以实现对电机的转速控制。
变频器可以根据实际需求，灵活调节电机的转速，提高电机的运行效率。
三、变频器的应用领域变频器广泛应用于各个领域，包括工业生产、农业、建筑、交通运输等。
以下是一些常见的应用场景：1. 工业生产变频器在工业生产中被广泛应用于各种机械设备，如风机、水泵、压缩机等。
通过调节电机的转速，可以实现对设备的精确控制，提高生产效率。
2. 农业在农业生产中，变频器可以用于控制灌溉系统、禽畜饲养设备等。
通过调节水泵、风机等设备的转速，可以根据不同的需求，提供合适的环境条件。
3. 建筑在建筑领域，变频器可以用于控制电梯、空调系统等设备。
通过调节电机的转速，可以提供舒适的环境，同时节约能源。
4. 交通运输在交通运输领域，变频器可以用于控制电动车辆、电动机车等。
通过调节电机的转速，可以提高车辆的性能，减少能源消耗。
四、变频器的优势使用变频器具有以下几个优势：1. 节能降耗变频器可以根据实际需求调节电机的转速，避免电机长时间运行在高速状态下，降低能源消耗。
变频器定义及工作原理概述
变频器定义及工作原理概述概述：变频器是一种电子设备，用于控制交流电动机的转速和扭矩。
它通过改变电源电压和频率，实现对电机的精确控制，从而满足不同工作条件下的需求。
本文将详细介绍变频器的定义、工作原理和应用。
一、定义：变频器，又称为变频调速器，是一种能够改变交流电源频率的电子设备。
它通过将输入的固定频率交流电转换为可调节频率的交流电，从而实现对电机速度的控制。
变频器广泛应用于各种工业领域，如制造业、石化、电力、交通等。
二、工作原理：1. 输入电源：变频器通常使用三相交流电源作为输入电源。
输入电源的电压和频率决定了变频器的输出电压和频率范围。
2. 整流器：输入电源经过整流器将交流电转换为直流电。
整流器通常采用可控硅器件，可以根据需要调整输出电压。
3. 滤波器：直流电经过滤波器，去除电源中的脉动，使输出电压更稳定。
4. 逆变器：经过滤波器的直流电通过逆变器转换为可调频率的交流电。
逆变器采用晶闸管或IGBT等器件，能够将直流电转换为交流电，并通过调整开关频率和脉宽来控制输出电压和频率。
5. 控制系统：变频器的控制系统根据用户的需求，通过调整逆变器的开关频率和脉宽，来控制输出电压和频率，从而实现对电机的精确控制。
三、应用：变频器广泛应用于各种工业领域，具有以下几个主要应用场景：1. 电机调速：变频器可以通过调整输出电压和频率，实现对电机的精确调速。
在一些需要变速运行的设备中，如风机、泵、压缩机等，变频器能够根据工作负载的需求，实时调整电机的转速，提高设备的效率和能耗。
2. 节能降耗：通过变频器控制电机的转速，可以避免电机一直以满载运行，从而降低能耗和损耗。
在一些周期性负载较大的设备中，如起重机、卷取机等，变频器能够根据负载情况，调整电机的转速，提高设备的能效。
3. 软启动：变频器可以实现电机的软启动，避免了电机启动时的冲击和压力。
通过逐渐增加电机的转速，变频器能够使电机平稳启动，减少设备的损坏和维修成本。
简述变频器的定义
简述变频器的定义变频器是一种能够改变电机运行频率的装置，也称为变频调速器。
它通过调整输入的电压频率和电压幅值，以达到控制电机转速和输出功率的目的。
变频器广泛应用于各种领域，如工业生产、交通运输、建筑、航空航天等，具有节能、调速范围广、运行平稳等优点。
变频器的基本原理是根据电机转速与电压频率之间的关系来实现调速。
根据电机的工作原理，电机的转速与输入电压的频率成正比。
而变频器通过改变输入电压的频率，进而改变电机的转速。
通过调整变频器的输出频率，可以实现对电机的精确控制和调速。
这种调速方式相较于其他方式更加灵活，能够适应不同的工况需求。
变频器能够实现电机的高效节能运行。
在传统的电压调速控制方式下，电机运行时的电压是固定不变的，而变频器可以根据实际负载情况，调整电机的工作频率和电压幅值，使电机工作在高效区域。
通过降低电机的运行频率，可以减少电机的能耗，提高系统的整体能效。
变频器还具有调速范围广、运行平稳等优点。
传统的电压调速方式只能实现有限的调速范围，而变频器可以实现更大范围的调速，可以满足不同工况下的需求。
同时，变频器在调速过程中可以实现平稳运行，减少了机械振动和噪音，提高了设备的可靠性和稳定性。
在工业生产领域中，变频器广泛应用于各种设备和系统中。
例如，在风机和水泵系统中，通过调整电机的转速，可以根据实际需要提供恰当的风量和水流量，实现节能运行。
在压缩机和注塑机等设备中，通过变频器的调速控制，可以实现负载的平稳启停和转速的精确调节，提高设备的生产效率和质量。
在交通运输领域中，变频器被广泛应用于地铁、高铁、电动车等交通工具中。
通过变频器的控制，可以实现电机的精确调速，提高车辆的运行效率和安全性。
同时，变频器还可以实现能量回收和再利用，提高交通工具的能源利用率。
在建筑领域中，变频器常常用于空调、电梯、水泵等设备中。
通过变频器的调速控制，可以根据建筑的实际需求，提供恰当的冷热量和水流量，实现节能运行。
同时，变频器还可以实现设备的平稳启停和负载的精确调节，提高设备的使用寿命和运行稳定性。
变频器定义及工作原理概述
变频器定义及工作原理概述变频器是一种电力电子设备，用于控制交流电动机的转速和转矩。
它通过改变电源电压的频率和幅值来实现对电机的精确控制。
本文将对变频器的定义、工作原理以及相关应用进行概述。
一、变频器的定义变频器，也称为变频调速器，是一种用于改变交流电源频率的电力电子设备。
它通过将电源电压转换为直流电压，然后再将直流电压转换为可变频率和可变幅值的交流电压，从而实现对电机的精确控制。
变频器广泛应用于工业生产中，可用于控制各种类型的交流电动机，如感应电动机、永磁同步电动机等。
二、变频器的工作原理1. 整流器变频器的工作原理首先涉及到整流器的工作。
整流器将交流电源转换为直流电压，通常采用可控硅器件来实现。
整流器的输出电压的大小和波形形状取决于控制整流器的开关状态。
2. 滤波器滤波器的作用是平滑整流器输出的直流电压，去除其中的脉动成分，使得输出电压更加稳定。
滤波器通常由电容器和电感器组成。
3. 逆变器逆变器将直流电压转换为可变频率和可变幅值的交流电压。
逆变器通常采用现代功率半导体器件，如IGBT（绝缘栅双极型晶体管）来实现。
逆变器的输出电压的频率和幅值可以通过控制开关器件的开关状态来调节。
4. 控制器控制器是变频器的核心部分，它负责监测和控制整个系统的运行。
控制器接收来自用户的控制信号，并根据设定的参数来调节逆变器的输出电压频率和幅值。
控制器还可以实现一些特殊功能，如过载保护、故障诊断等。
三、变频器的应用变频器在工业领域中有广泛的应用。
以下是一些常见的应用场景：1. 机械传动变频器可以用于控制各种类型的交流电动机，从而实现机械传动系统的精确控制。
例如，变频器可以用于控制输送带的速度、提升机的高度、风机的风量等。
2. 空调系统变频器可以用于空调系统中的压缩机控制。
通过调节压缩机的转速，可以实现空调系统的能效优化，提高系统的运行效率。
3. 泵站控制变频器可以用于泵站控制系统中，通过控制水泵的转速来调节水流量和水压。
变频器定义及工作原理概述
变频器定义及工作原理概述一、变频器的定义变频器是一种电气设备，它可以将固定频率和电压的交流电源转换为可调频率和可调电压的交流电源。
它通过改变电源的频率和电压，实现对电动机的调速控制，从而满足不同负载和工作条件下的需求。
二、变频器的工作原理概述1. 电源输入：变频器的工作需要外部的交流电源作为输入源。
普通情况下，变频器的输入电压为三相交流电压，频率为50Hz或者60Hz。
2. 整流：变频器将输入的交流电压通过整流电路转换为直流电压。
整流电路常用的元件有整流桥等。
3. 滤波：由于整流后的直流电压仍然存在一定的脉动，需要通过滤波电路将其平滑。
常用的滤波电路有电容滤波和电感滤波。
4. 逆变：滤波后的直流电压通过逆变电路转换为可调频率和可调电压的交流电压。
逆变电路常用的元件有晶闸管、IGBT等。
5. 控制：变频器通过控制电路对逆变电路的开关进行控制，从而改变输出电压的频率和电压。
控制电路通常由微处理器或者其他控制芯片实现。
6. 输出：变频器的输出是可调频率和可调电压的交流电源，用于驱动电动机。
通过改变输出电压的频率和电压，实现对电动机的调速控制。
三、变频器的应用领域1. 工业领域：变频器广泛应用于工业生产中的各种机械设备，如风机、水泵、压缩机、输送带等。
通过调节电动机的转速，实现对生产过程的精确控制，提高生产效率和质量。
2. 建造领域：变频器在建造领域中被用于电梯、空调、水泵等设备的控制。
通过调节电动机的转速，实现对设备的精确控制，提高能源利用效率。
3. 交通领域：变频器在交通领域中被应用于电动车、地铁、电车等交通工具的驱动系统。
通过调节电动机的转速，实现对车辆的精确控制，提高能源利用效率和行驶安全性。
4. 农业领域：变频器在农业领域中被用于灌溉系统、养殖设备等的控制。
通过调节电动机的转速，实现对农业设备的精确控制，提高农业生产效率和节约资源。
四、变频器的优势和挑战1. 优势：- 节能：变频器可以根据负载需求动态调整机电的转速，避免不必要的能量浪费，从而实现节能效果。
变频器定义及工作原理概述
变频器定义及工作原理概述变频器是一种电力电子设备，用于控制交流电机的转速和转矩。
它通过调整电机输入的电压和频率，实现对电机的精确控制。
变频器广泛应用于工业生产和机械设备中，可以提高设备的效率和运行质量。
一、变频器的定义变频器，又称为变频调速器或变频驱动器，是一种能够改变交流电频率的设备。
它通过将固定频率的交流电转换为可调节频率的交流电，从而实现对电机的精确控制。
变频器通常由整流器、滤波器、逆变器和控制电路等组成。
二、变频器的工作原理1. 整流器：变频器的输入是交流电，而电机的工作需要直流电。
整流器的作用是将交流电转换为直流电，通常采用整流桥电路实现。
整流器将交流电的负载电流转换为直流电，供给逆变器使用。
2. 滤波器：整流器输出的直流电含有较多的谐波成分，为了减少谐波对逆变器和电机的影响，需要使用滤波器进行滤波处理。
滤波器可以有效地去除谐波，使电流更加平滑。
3. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调节频率的交流电。
逆变器采用高频开关器件（如IGBT）来实现，通过调节开关器件的开关频率和占空比，可以控制输出交流电的频率和电压。
4. 控制电路：变频器的控制电路负责接收用户的控制信号，并根据设定的参数来调节逆变器的工作状态。
控制电路通常包括微处理器、传感器和运算电路等，可以实现对电机的转速、转矩和运行模式等进行精确控制。
三、变频器的应用1. 工业生产：变频器广泛应用于各种工业生产中，如机床、冶金设备、化工设备、纺织设备等。
通过调节电机的转速和转矩，可以满足不同工艺要求，提高生产效率和产品质量。
2. 机械设备：变频器在机械设备中的应用越来越广泛，如风机、水泵、压缩机、输送机等。
通过变频器的调速功能，可以根据实际需要灵活控制设备的运行状态，节省能源并延长设备的使用寿命。
3. 电梯和升降机：变频器在电梯和升降机中的应用可以实现平稳起停和精确定位，提高乘坐的舒适性和安全性。
4. 新能源领域：随着新能源的快速发展，变频器在太阳能发电、风力发电和电动汽车充电桩等领域也得到了广泛应用。
变频器的认识
变频器的认识变频器是一种用于控制电机转速的电子设备，它可以改变电源电压的频率和幅值，从而实现电机的调速功能。
变频器在工业生产中起到了非常重要的作用，广泛应用于机械设备、制造业、电力系统等领域。
下面将从原理、应用、优势等方面介绍变频器的认识。
一、变频器的原理变频器是通过改变电源的频率和幅值来控制电机的转速。
它将电源交流电转换为直流电，再将直流电转换为可调频率和可调幅值的交流电，从而实现电机的调速。
变频器内部包含一个整流器、逆变器和控制电路。
整流器将电源交流电转换为直流电，逆变器将直流电转换为可调频率和可调幅值的交流电，控制电路则负责控制变频器的工作状态和输出频率。
二、变频器的应用1. 机械设备：变频器广泛应用于各种机械设备，如风机、水泵、压缩机等。
通过调整电机的转速，可以实现对机械设备的精确控制，提高生产效率和产品质量。
2. 制造业：在制造业中，变频器可用于控制传送带、输送机、搅拌机等设备的转速。
通过调整设备的转速，可以适应不同的生产要求，提高工作效率。
3. 电力系统：在电力系统中，变频器可以用于调整发电机组的输出频率和电压，以满足不同负载条件下的需求。
同时，变频器还可以用于电力系统的电压和频率稳定控制，提高电网的稳定性和可靠性。
三、变频器的优势1. 节能降耗：变频器通过调整电机的转速，使其在不同负载条件下工作在最佳效率点，从而实现节能降耗的目的。
特别是在风机、水泵等负载变化较大的设备上，节能效果更为显著。
2. 调速范围广：变频器可以实现电机的连续调速，调速范围广，可满足不同工况下的需求。
同时，变频器还可以实现电机的软启动和软停车，减少了设备的冲击和损坏。
3. 控制精度高：变频器具有高精度的控制功能，可实现对电机转速的精确控制。
通过变频器的控制，可以实现对设备的精确定位和运行参数的精确调整。
4. 增加设备寿命：变频器可以控制电机的启停、转速等参数，避免了机械设备在启动和停止过程中的冲击和损坏，从而延长了设备的使用寿命。

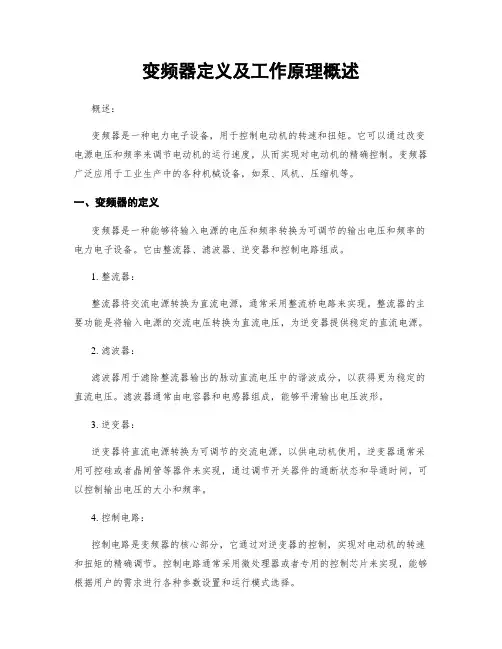

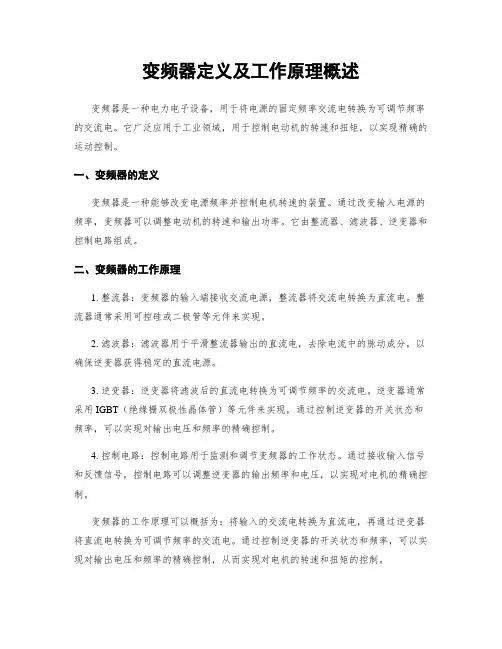

变频器定义及工作原理概述
变频器定义及工作原理概述概述：本文将对变频器的定义及工作原理进行详细的介绍。
变频器是一种用于改变机电运行速度的装置，通过调节电源频率来改变机电的转速。
它是现代工业自动化领域中非常重要的设备，广泛应用于电梯、风机、水泵、空调等各种机械设备中。
了解变频器的定义和工作原理对于工程师和技术人员来说是至关重要的。
一、变频器的定义：变频器，又称为交流调速器，是一种电子设备，用于改变交流机电的运行速度。
它通过调节电源频率来改变机电的转速，从而实现对机电的精确控制。
变频器通常由整流器、滤波器、逆变器和控制电路等组成。
它能够根据实际需求调整机电的转速，提高设备的效率和性能。
二、变频器的工作原理：1. 整流器：变频器的工作原理首先是将交流电源转换为直流电源。
整流器由多个二极管组成，将交流电源的正半周和负半周分别转换为正向和反向的直流电流。
通过整流器的工作，可以得到稳定的直流电源。
2. 滤波器：滤波器用于去除整流器输出的直流电源中的脉动成份，使电源输出的直流电压更加平稳。
滤波器通常由电容器和电感器组成，通过它们的工作，可以将直流电源的脉动成份滤除，得到平滑的直流电压。
3. 逆变器：逆变器是变频器的核心部件，它将直流电源转换为交流电源。
逆变器通过控制开关管的导通和截止，将直流电源转换为具有可调频率和可调幅度的交流电源。
逆变器通常由多个开关管组成，通过不同的开关组合方式，可以产生不同频率和幅度的交流电源。
4. 控制电路：控制电路是变频器的控制中枢，它接收来自外部的控制信号，并根据信号的要求调整逆变器的工作状态。
控制电路通常由微处理器和逻辑电路组成，通过它们的工作，可以实现对变频器的精确控制。
通过以上的工作原理，变频器可以实现对机电的精确调速。
通过调节逆变器的输出频率和幅度，可以实现对机电转速的精确控制。
变频器具有调速范围广、控制精度高、响应速度快等优点，被广泛应用于工业自动化领域。
总结：本文对变频器的定义及工作原理进行了详细的介绍。
变频器基础知识
变频器基础知识一、什么是变频器变频器，也称为交流调速器，是一种用于控制交流电动机转速的装置。
它通过改变电源电压的频率和大小，来控制电机的转速和运行状态。
变频器广泛应用于工业生产中的风机、水泵、压缩机等设备中。
二、变频器的工作原理1. 变频器的输入端接收三相交流电源，并将其转换成直流电源；2. 变频器内部的逆变器将直流电源转换成高频交流电源；3. 高频交流电源经过控制模块进行调整，输出给驱动模块；4. 驱动模块根据控制信号来控制输出功率，从而实现对电机转速的控制。
三、变频器的优点1. 节能：通过调整负载要求来降低负载功率，从而达到节能效果；2. 增加设备寿命：通过减少启停次数和降低设备运行温度来延长设备寿命；3. 提高生产效率：可以根据需要随时调整设备运行状态，提高生产效率；4. 降低噪音：通过减少启停次数和降低设备运行温度来降低噪音。
四、变频器的分类1. 按控制方式分：开环控制和闭环控制；2. 按输出电压分：低压变频器和中高压变频器；3. 按功率分：小功率变频器和大功率变频器。
五、变频器的选型在选型时需要考虑以下因素：1. 电机类型和额定功率；2. 工作环境温度和湿度；3. 控制方式和要求；4. 负载特性和要求。
六、常见问题及解决方法1. 变频器故障：可以通过检查电源线路、信号线路、驱动模块等进行排查；2. 变频器过热：可以通过增加散热设备、降低负载要求等进行解决；3. 变频器电容老化：可以定期检查并更换电容来解决。
七、注意事项1. 在使用前需要对设备进行检查，确保各部件正常运行；2. 在使用过程中需要注意安全，避免触电等危险情况发生；3. 在停机前需要将负载逐渐降低，避免突然停机对设备造成损害。
八、总结变频器作为一种重要的控制装置，在工业生产中发挥着重要的作用。
通过了解其基础知识、工作原理、优点、分类、选型等方面的内容，可以更好地应用和维护变频器设备，提高生产效率和设备寿命。
同时需要注意安全和维护，确保设备正常运行。

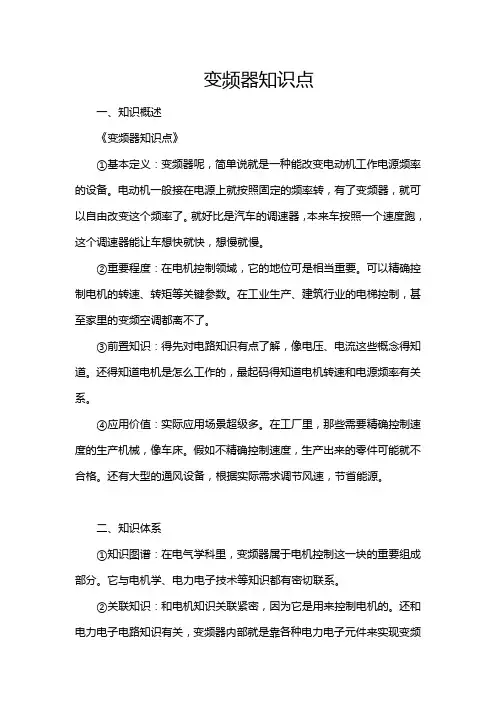

变频器知识点总结
变频器知识点总结一、变频器的基本概念变频器，又称为变频调速器，是一种用来控制电动机转速的设备。
它能够通过改变电源频率来控制电动机的转速，从而实现对机械设备的精确调速和控制。
变频器通常由整流器、滤波器、逆变器和控制电路等部分组成，利用电子技术实现对电动机的精确控制。
二、变频器的工作原理1.整流器：将交流电源转换为直流电源，为后续的逆变器提供稳定的直流电源。
2.滤波器：用来滤除电网中的谐波和杂波，保证逆变器工作的稳定性和可靠性。
3.逆变器：将直流电源转换为可调输出频率和电压的交流电源，通过改变逆变器输出的频率和电压来实现对电动机的调速控制。
4.控制电路：用来监测和控制变频器的运行状态，实现对电动机的精确控制。
三、变频器的优点1. 节能：变频器通过调整电动机的转速，使其始终运行在最佳工作状态，从而实现节能效果。
2. 精确控制：变频器能够精确控制电动机的转速和扭矩，满足不同工况下的需求。
3. 降低起动电流：变频器能够通过控制电动机的起动电流，减小对电网的冲击，延长电动机的寿命。
4. 减少噪音：通过调整电动机的转速，减少了机械设备的噪音和振动。
5. 增加设备寿命：通过精确控制电动机的运行状态，延长了机械设备和电动机的使用寿命。
6. 提高生产效率：通过精确控制设备的转速，提高了生产线的生产效率和品质。
四、变频器的应用领域1. 电梯调速：变频器能够实现对电梯的平稳启停和精确控制，提高了电梯的舒适性和安全性。
2. 冷却水泵：变频器能够根据冷却负荷的实际需求，调整水泵的运行速度，实现节能和精确控制。
3. 通风系统：变频器能够通过调整通风系统的转速，实现对室内空气质量的提升和能耗的节约。
4. 制造业：变频器在各种制造设备中的应用非常广泛，能够实现对生产线的高效控制和节能效果。
5. 应用于风电、水泵、通风设备、空调设备、输送设备等领域。
五、变频器的选型1. 根据实际负荷和运行条件来选择适用的变频器，更好的满足设备的运行需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么叫变频器?变频器基本工作原理一.什么叫变频器?变频器又称为变流器（Inverter），它是将电压值固定的直流电，转换为频率及电压有效值可变的装置，在工业上被广泛使用，如不断电系统、感应电动机与交流伺服电动机的调速驱动等。
变频器之功能为将直流输入电压转换为所需之大小与频率之交流输出电压。
若其直流输入电压为定值，则称为电压源型变频器(Voltage Source Inverter, VSI)；若直流输入电流维持定值，则称为电流源型变频器(Current Source Inverter, CSI)。
二.变频器基本原理变频器它的输出电力控制方法有PAM方式与PWM方式两种。
PAM(Pulse Amplitude Modulation)，由电源电压变换振幅而进行控制输出功率的方式，所以在变频器部位，只有控制频率，变流器控制输出电压。
在闸流体变频器场合，因转流时间为100～数百μs，闸流体高频切换很难，其次是因为PWM控制困难，在该变频器部位的控制频率采用PAM 方式，如图 1.1所示依PAM电压调整时之输出电压波形，电压高和电压低的情形。
图 1.1 PAM电压调整脉波宽度调变(Pulse-width Modulation, PWM)，在输出波形中作成多次之切割，经由改变电压脉波宽度而达成输出电压之改变，如图1.2所示。
依PWM变频器的电压调整原理，图(A)为三角载波与正弦波型的信号波。
图(B)和图(C)为所对应之波宽调变波形及输出信号波之振幅。
振幅相同、脉波宽度不同、可获得调整变化之正弦波的输出波形。
图 1.2 PWM电压调整图1.3为三相变频器主电路之基本结构，其中前级由三相全波整流器组成，三相电源由L1 L2 L3输入，其直流输出电压经过电感L及电容C之滤波后，可获得几近无涟波之直流电压VDC。
变频器之后级由六个电力电子组件组成，其输出端为U V W，此六个组件的导通与关闭时间可利用正弦式脉波宽度调变(Sinusoidal Pulse-width Modulation, SPWM)技术加以控制，SPWM是由一正弦波参考信号与较高频三角形载波相比较而产生，同图1.2所示，参考信号之频率决定变频器输出电压频率，而参考信号之峰值则控制了输出电压之有效值。
而每半周期之脉波数目P则依据载波频率而定。
SPWM方式可消除输出电压中所有低于或等于2P-1阶之谐波。
图1.3 三相变频器主电路结构在理想的情况下，图1.3同相输出之上下开关，其 PWM 波形应是互补的，也就是上开则下关，上关则下开。
但由于功率组件的截止(turn-off)时间，通常大于导通(turn-on)时间，因此必须于上下开关的PWM 讯号之间加入一段延迟时间，以防止短路的情况发生。
此延迟时间的设定主要根据的功率组件的截止时间而定，通常设为截止时间的2~3倍。
三．变频调速系统的效率与损耗1、变频器的效率交-直-交变频器的损耗由三部分组成，整流损耗(包括电容损耗)40%：逆变损耗50%；控制回路损耗10%。
前两项随变频器的容量、负荷、结构不同而变化，控制回路损耗与其它因素无关。
额定状态运行时，效率84.6%~96%,功率越大效率越高，高压变频器效率可达98%。
变频器与各种环境条件的关系： IPCPLCRS232CRS485SB41变频器一 变频器二上位机PLC 控制方案2、输出端连接的电缆长度有限制。
对于一些特殊应用场合，如环境温度高，海拔大于1000米等。
（1）变频器与海拔高度的关系：1000米以上，每升高100m降容1%,最大不超过4000m（2）变频器与环境温度的关系:40度时因温差减小造成散热条件变差，高于40度时，每升高一度时降容2.5%,最高环境温度不应超过55度。
四．如果要正确的使用变频器, 必须认真地考虑散热的问题。
变频器的故障率随温度升高而成指数的上升。
使用寿命随温度升高而成指数的下降。
环境温度升高10度，变频器使用寿命减半。
因此，我们要重视散热问题啊！发热量的近似值＝变频器容量（KW）×55 [W]，变频器的发热主要来自于IGBT， IGBT的发热有集中在开和关的瞬间。
因此开关频率高时自然变频器的发热量就变大了。
有的厂家宣称降低开关频率可以扩容，就是这个道理。
采用变频器运转时，电机的起动电流、起动转矩怎样？采用变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。
用工频电源直接起动时，起动电流为6~7倍，因此，将产生机械电气上的冲击。
采用变频器传动可以平滑地起动(起动时间变长)。
起动电流为额定电流的1.2~1.5倍，起动转矩为70%~120%额定转矩；对于带有转矩自动增强功能的变频器，起动转矩为100%以上，可以带全负载起动。
通过使用磁通矢量控制的变频器，将改善电机低速时转矩的不足，甚至在低速区电机也可输出足够的转矩。
--软启动五．改变频率和电压是最优的电机控制方法异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。
这种控制方式多用于风机、泵类节能型变频器。
如果仅改变频率，电机将被烧坏。
特别是当频率降低时，该问题就非常突出。
为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压。
V/f模式是什么意思？频率下降时电压V也成比例下降。
V与f的比例关系是考虑了电机特性而预先决定的，通常在控制器的存储装置（ROM）中存有几种特性，可以用开关或标度盘进行选择例如：为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从400V改变到约200V。
给所使用的电机装置设速度检出器（PG），将实际转速反馈给控制装置进行控制的，称为“闭环”，不用PG运转的就叫作“开环”。
其他：变频器干扰常见途径1.1、空中辐射方式以电磁波的方式在空中传播；1.2、线路传播方式主要通过电源、稳压器网络传播；1.3、线间感应方式电感产生的电磁感应或电容产生的静电感应通过线间感应的方式传播。
二、变频器干扰源的排除2.1、高频大功率的直流电焊机应远离变频器。
电焊机自身的接地应良好。
2.2、电磁铁的通断触点应加装RC突波吸收器。
2.3、与变频器装在同一电柜中的接触器，要剔除劣质品。
要选择开关低噪声，灭弧效果好的产品。
必要时也要加装RC突波吸收器。
2.4、供电电源阻抗要低，以免附近有上百千瓦电器的启停，造成变频器输入电压产生过高的瞬间突变。
2.5、供电电源的相电压要平恒，以免导致220V单相输入的变频器在欠压或过压的状态下工作。
2.6、对用户厂的自发电系统，要求输出电源电压不要忽高忽低。
要避免突变，要稳定。
三、变频器抗干扰的常用措施3.1、变频器的E端要与控制柜及电机的外壳相连，要接保安地，接地电阻应小于100Ω，可吸收突波干扰。
3.2、变频器的输入或输出端加装电感式磁环滤波器。
以康沃变频器为例，平行并绕3-4圈，有助于抑制高次谐波（此方法简单易行，价格低廉）。
若需进一步加强抗干扰效果，可选康沃变频器专用的符合EMC标准的滤波装置（康沃变频器使用手册有规格提供）。
3.3、上述磁环滤波器还可根据现场情况加绕在变频器控制信号端或模拟信号给定端的进线上。
3.4、装有变频器的电控柜中，动力线和信号线应分开穿管走线，金属软管应接地良好。
3.5、模拟信号线要选用屏蔽线，单端在变频器处接仿真地。
3.6、还可通过调整变频器的载频来改善干扰。
频率越低，干扰越小，但电磁噪声越大。
3.7、RS485通讯口与上位机相连一定要采用光电隔离的传输方式，以提高通信系统的抗干扰性能。
3.8、外配计算机或仪器、仪表的供电要和变频器的动力装置供电分开，尽量避免共享一个内部变压器。
3.9、在受干扰的仪表设备方面也要进行独立屏蔽，市场上的温控器、PID调节器、PLC、传感器或变送器等仪表，都要加装金属屏蔽外壳并与保安地相连。
必要时，可在此类仪表的电源进线端加装上述的电感式磁环滤波器。
变频器控制回路的抗干扰措施由于主回路的非线性(进行开关动作)，变频器本身就是谐波干扰源，而其周边控制回路却是小能量、弱信号回路，极易遭受其它装置产生的干扰，造成变频器自身和周边设备无法正常的工作。
因此，变频器在安装使用时，必须对控制回路采取抗干扰措施。
1)变频器的基本控制回路同外部进行信号交流的基本回路有模拟与数字两种：①4～20mA电流信号回路(模拟)；1～5V/0～5V电压信号回路(模拟)。
②开关信号回路，变频器的开停指令、正反转指令等(数字)。
外部控制指令信号通过上述基本回路导入变频器，同时干扰源也在其回路上产生干扰电势，以控制电缆为媒体入侵变频器。
2)干扰的基本类型及抗干扰措施。
①静电耦合干扰：指控制电缆与周围电气回路的静电容耦合，在电缆中产生的电势。
措施：加大与干扰源电缆的距离，达到导体直径40倍以上时，干扰程度就不大明显。
在两电缆间设置屏蔽导体，再将屏蔽导体接地。
②静电感应干扰：指周围电气回路产生的磁通变化在电缆中感应出的电势。
干扰的大小取决干扰源电缆产生的磁通大小，控制电缆形成的闭环面积和干扰源电缆与控制电缆间的相对角度。
措施：一般将控制电缆与主回路电缆或其它动力电缆分离铺设，分离距离通常在30cm以上(最低为10cm)，分离困难时，将控制电缆穿过铁管铺设。
将控制导体绞合，绞合间距越小，铺设的路线越短，抗干扰效果越好。
③电波干扰：指控制电缆成为天线，由外来电波在电缆中产生电势。
措施：同1和2所述。
必要时将变频器放入铁箱内进行电波屏蔽，屏蔽用的铁箱要接地。
④接触不良干扰：指变频器控制电缆的电接点及继电器触点接触不良，电阻发生变化在电缆中产生的干扰。
措施：对继电器触点接触不良，采用并联触点或镀金触点继电器或选用密封式继电器。
对电缆连接点应定期做拧紧加固处理。
⑤电源线传导干扰：指各种电气设备从同一电源系统获得供电时，由其它设备在电源系统直接产生电势。
措施：变频器的控制电源由另外系统供电，在控制电源的输入侧装设线路滤波器；装设绝缘变压器，且屏蔽接地。
⑥接地干扰：指机体接地和信号接地。
对于弱电压电流回路及任何不合理的接地均可诱发的各种意想不到的干扰，比如设置两个以上接地点，接地处会产生电位差，产生干扰。
措施：速度给定的控制电缆取1点接地，接地线不作为信号的通路使用。
电缆的接地在变频器侧进行，使用专设的接地端子，不与其它接地端子共用，并尽量减少接地端子引接点的电阻，一般不大于100d。
3)其它注意事项①装有变频器的控制柜，应尽量远离大容量变压器和电动机。
