自复式过欠压保护器常见问题解答
德力西电气 CDB6iGQF(R)自复式过欠保护器产品样本 说明书
安装尺寸• 1P+N • 3P+N1P+N ：AC230V 3P+N ：AC400V1P+N ：20/25/32/40/50/63/80A 3P+N ：20/25/32/40/50/63/80/100AJB/T 12762-201550Hz ±5V±5V 195V 25±5s20-80A ：6kA ；100A ：4.5kA 4kV 450V 10000次工作使用环境温度：-20℃ ~+60℃ 储存环境温度：-40℃ ~+85℃海拔：不超过2000m抗湿热性：温度40℃时，空气相对湿度不超过50%；20℃时，空气相对湿度为90%安装环境：无显著震动和冲击的地方污染等级：2上进下出(CDB6iGQF)、下进上出(CDB6iGQR)安装在配电箱内：IP40额定工作电压Ue额定电流In符合标准 电压频率使用环境接线方式安装方向灵活CDB6IGQF20CDB6iGQF 1P+N 20A 上进下出CDB6IGQF25CDB6iGQF 1P+N 25A 上进下出CDB6IGQF32CDB6iGQF 1P+N 32A 上进下出CDB6IGQF40CDB6iGQF 1P+N 40A 上进下出CDB6IGQF50CDB6iGQF 1P+N 50A 上进下出CDB6IGQF63CDB6iGQF 1P+N 63A 上进下出CDB6IGQF80CDB6iGQF 1P+N 80A 上进下出CDB6IGQF620CDB6iGQF 3P+N 20A 上进下出CDB6IGQF625CDB6iGQF 3P+N 25A 上进下出CDB6IGQF632CDB6iGQF 3P+N 32A 上进下出CDB6IGQF640CDB6iGQF 3P+N 40A 上进下出CDB6IGQF650CDB6iGQF 3P+N 50A 上进下出CDB6IGQF663CDB6iGQF 3P+N 63A 上进下出CDB6IGQF680CDB6iGQF 3P+N 80A 上进下出CDB6IGQF6100CDB6iGQF 3P+N 100A 上进下出CDB6IGQR20CDB6iGQR 1P+N 20A 下进上出CDB6IGQR25CDB6iGQR 1P+N 25A 下进上出CDB6IGQR32CDB6iGQR 1P+N 32A 下进上出CDB6IGQR40CDB6iGQR 1P+N 40A 下进上出CDB6IGQR50CDB6iGQR 1P+N 50A 下进上出CDB6IGQR63CDB6iGQR 1P+N 63A 下进上出CDB6IGQR80CDB6iGQR 1P+N 80A 下进上出CDB6IGQR620CDB6iGQR 3P+N 20A 下进上出CDB6IGQR625CDB6iGQR 3P+N 25A 下进上出CDB6IGQR632CDB6iGQR 3P+N 32A 下进上出CDB6IGQR640CDB6iGQR 3P+N 40A 下进上出CDB6IGQR650CDB6iGQR 3P+N 50A 下进上出CDB6IGQR663CDB6iGQR 3P+N 63A 下进上出CDB6IGQR680CDB6iGQR 3P+N 80A 下进上出CDB6IGQR6100CDB6iGQR 3P+N 100A 下进上出CDB6IGQF20L CDB6iGQF 1P+N 20A 上进下出 左火右零CDB6IGQF25L CDB6iGQF 1P+N 25A 上进下出 左火右零CDB6IGQF32L CDB6iGQF 1P+N 32A 上进下出 左火右零CDB6IGQF40L CDB6iGQF 1P+N 40A 上进下出 左火右零CDB6IGQF50L CDB6iGQF 1P+N 50A 上进下出 左火右零CDB6IGQF63L CDB6iGQF 1P+N 63A 上进下出 左火右零CDB6IGQF80L CDB6iGQF 1P+N 80A 上进下出 左火右零CDB6IGQF620L CDB6iGQF 3P+N 20A 上进下出 左火右零CDB6IGQF625L CDB6iGQF 3P+N 25A 上进下出 左火右零CDB6IGQF632L CDB6iGQF 3P+N 32A 上进下出 左火右零CDB6IGQF640L CDB6iGQF 3P+N 40A 上进下出 左火右零CDB6IGQF650L CDB6iGQF 3P+N 50A 上进下出 左火右零CDB6IGQF663L CDB6iGQF 3P+N 63A 上进下出 左火右零CDB6IGQF680L CDB6iGQF 3P+N 80A 上进下出 左火右零CDB6IGQF6100L CDB6iGQF 3P+N 100A 上进下出 左火右零CDB6IGQR20L CDB6iGQR 1P+N 20A 下进上出 左火右零CDB6IGQR25L CDB6iGQR 1P+N 25A 下进上出 左火右零CDB6IGQR32L CDB6iGQR 1P+N 32A 下进上出 左火右零CDB6IGQR40L CDB6iGQR 1P+N 40A 下进上出 左火右零CDB6IGQR50L CDB6iGQR 1P+N 50A 下进上出 左火右零CDB6IGQR63L CDB6iGQR 1P+N 63A 下进上出 左火右零CDB6IGQR80L CDB6iGQR 1P+N 80A 下进上出 左火右零CDB6IGQR620L CDB6iGQR 3P+N 20A 下进上出 左火右零CDB6IGQR625L CDB6iGQR 3P+N 25A 下进上出 左火右零CDB6IGQR632L CDB6iGQR 3P+N 32A 下进上出 左火右零CDB6IGQR640L CDB6iGQR 3P+N 40A 下进上出 左火右零CDB6IGQR650L CDB6iGQR 3P+N 50A 下进上出 左火右零CDB6IGQR663L CDB6iGQR 3P+N 63A 下进上出 左火右零CDB6IGQR680L CDB6iGQR 3P+N 80A 下进上出 左火右零CDB6IGQR6100LCDB6iGQR 3P+N 100A 下进上出 左火右零CDB6iGQF/GQR 自复式过欠压保护器注：1P+N:20~80A ；3P+N:20~100A型号举例：CDB6iGQF40：CDB6iGQF 上进线 1P+N 40A。
电动机过欠压维护的知道和诀窍
电动机过欠压维护的知道和诀窍咱们知道，1、电器、电机都有自个额外电压的,超出这个电压，会直接损坏或反常缓慢损坏（埋下危险）；2、通常电机正常作业电压为170-245V；3、因为各种要素，电压不能安稳在正常作业方案内，再三呈现过压、欠压、乃至超压，现已见惯不怪了；所以，咱们就想到了各种维护器，并实习运用，防备于未然，好，疑问来了：不必维护器，只需电压在170-245V内作业是正常的，电压过低、过高，持续作业，都是会烧坏电机的；运用维护器，就会发现，电压在190V分配时，都不能主张电机，主张时的电压会低于170V使维护器跳闸维护；要素是：因为变压器的容量巨细、电线粗细、线路间隔等构成电压降的纷歧样所构成的；总归，运用维护器，电压在容许方案内，电机纷歧定能主张运用，影响正常日子；不运用维护器又怕电机烧坏；诀窍，即是批改一下，电机主张功用维护器的数据，这么就能够在＞170V时正常主张，＜170V时跳闸维护。
1。
cas231v保护装置说明书
cas231v保护装置说明书1、自复式过欠压保护器设备自身可以担负450V上下的交流电路，因为断零时电网工作标准电压有时有220V-450V，因此安装前可对保护装置进行检验，把保护装置马上接到二根火线零线上（即220V-450V左右），4小时上下就可以明确保护装置自身能否受得了，当然，也不能忽略底压时能否一切正常工作上，可以用交流稳压器，调为60V左右进行检验，就可以明确。
2、自复式过欠压保护器设备可以根据被维护保养家用电器的额定电流来设置跳电维护保养值，在中国单相供配电系统工作标准电压规定为380V，误差不可以超10%，换句话说198V-242V，一般家用电器的额定电流是根据国家规定方案设计的，而一些家用电器的额定电流是15%，即187V-253V，也是5%的，即209V-231V，设置跳电维护保养值一定应以电器产品上的原厂出厂铭牌标示或使用说明书为规范，无须过高、过低，要不然家用电器特点和使用期限会遭受十分大危害，甚至损坏。
当工作标准电压很低时，电机类的家用电器不能一切正常运作，如（如家用冰箱、家用中央空调等）便会工作上在赌转状况，这时候电总流量是原来的多倍，一些继电器由于工作标准电压过低插线不能吸合，造成磁铁线圈电总流量提高也会损坏家用电器。
所有电器设备在运用时最忌电网工作标准电压过高过低，家用电器经常出现一个额定电流，倘若超出这一工作标准电压就超出了家用电器的电缆护套抗拉强度和抗压强度值，家用电器会因此发热、击穿而损坏甚至起火。
3、自复式过欠压保护器保护装置的响应速度要快，工作标准电压出现异常时，保护装置能快速断电，越发快就越高。
4、自复式过欠压保护器保护装置可以根据被维护保养家用电器的特性来设置廷时自动重合闸時间。
这一也很重要，因为一些家用电器关闭电源后不能马上插线，如：家用中央空调、家用冰箱一般要五分鐘上下才能够插电，此刻廷时自动重合闸，对家用电器是一种更强的维护保养。
低压配电网总零线断线保护
低压配电网总零线断线保护摘要：低压配电系统中，线路超限额、超能力运行是导致断线的主要因素之一，当总零线断落时，单相进线电表会与其他相电表构成一回路，导致电压急剧升高，进而引发大量家用电器烧毁的现象，现基于电压信号采集进线断零判别研制出一种断路器，该断路器具备总零线断线保护功能，其定值由负荷电压与零线对地电压差作为判据，同时加入重合闸功能避免因冲击电压导致系统的误判。
经后期模拟试验，该断路器符合预期设想，依靠预先设定阈值进行相应的动作，满足日常低压配电网运行要求，具有一定的推广价值。
关键词：零线短线低压配电系统断路器0引言变压器低压侧为三相四线制低压配电系统，在变压器低压侧出线后经过综合配电箱（低压开关柜）或低压刀闸引出导线，居民电表箱电源由该导线驳接引入，经表后出线保障居民用电。
对于单相电表，由火线与总零线构成一完整回路，为防止中性点偏移程度过大，往往需要将同一台区低压出线的用户合理平均分布在三相导线上，尽可能保障每一相的负荷近乎相等，提高电能质量。
与此同时，倘若总零线发生断裂，断线点后方的单相电表原电气回路将被打断，取而代之与其他相线构成回路，导致电压急剧升高，进而引发家用电器大量烧毁的涉电安全事故，给用户带来不变的同时造成较大的经济财产损失，从而引发不良的社会影响。
随着电力系统的逐步完善，低压配网也迎来前所未有的挑战，为保证供电可靠性，需要降低电气设备和线路的故障率，依靠故障后的停电更换或修复已逐步不适用于当前电网发展的需要，由原先的事故后处理逐步转变为事故前管控，一方面有利于防止事故进一步扩大，保证电网的运行安全，一方面将不可控停电转化为计划停电，提高用户用电满意度。
现结合实际情况提出相应的解决方法，为低压配电系统安全稳定运行及居民正常用电提供一定的保障。
1原理分析当前低压配电系统主要采用三相四线制的接线方式，当抵达用户电源表箱后，采用三相五线制的接线方式，即在原有的基础上增加PE线用以重复接地，如图1所示。
自复式过欠压保护器

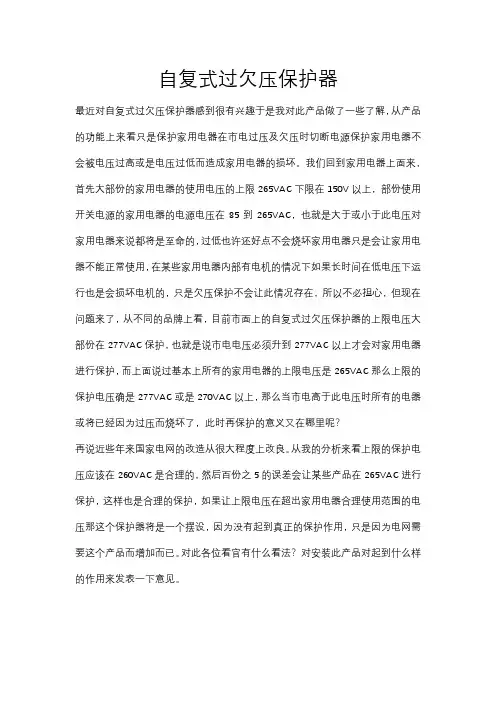

自复式过欠压保护器
最近对自复式过欠压保护器感到很有兴趣于是我对此产品做了一些了解，从产品的功能上来看只是保护家用电器在市电过压及欠压时切断电源保护家用电器不会被电压过高或是电压过低而造成家用电器的损坏。
我们回到家用电器上面来，首先大部份的家用电器的使用电压的上限265VAC下限在150V以上，部份使用开关电源的家用电器的电源电压在85到265VAC，也就是大于或小于此电压对家用电器来说都将是至命的，过低也许还好点不会烧坏家用电器只是会让家用电器不能正常使用，在某些家用电器内部有电机的情况下如果长时间在低电压下运行也是会损坏电机的，只是欠压保护不会让此情况存在，所以不必担心，但现在问题来了，从不同的品牌上看，目前市面上的自复式过欠压保护器的上限电压大部份在277VAC保护，也就是说市电电压必须升到277VAC以上才会对家用电器进行保护，而上面说过基本上所有的家用电器的上限电压是265VAC那么上限的保护电压确是277VAC或是270VAC以上，那么当市电高于此电压时所有的电器或将已经因为过压而烧坏了，此时再保护的意义又在哪里呢？
再说近些年来国家电网的改造从很大程度上改良。
从我的分析来看上限的保护电压应该在260VAC是合理的，然后百份之5的误差会让某些产品在265VAC进行保护，这样也是合理的保护，如果让上限电压在超出家用电器合理使用范围的电压那这个保护器将是一个摆设，因为没有起到真正的保护作用，只是因为电网需要这个产品而增加而已。
对此各位看官有什么看法？对安装此产品对起到什么样的作用来发表一下意见。
怎么判断过欠压保护器是不是坏了
怎么判断过欠压保护器是不是坏了
第一:过欠压保护器一直处于红色指示灯状态
首先，过欠压保护器有两个指示灯！一个是红色！一个是绿色指示灯！红色指示灯表示保护器正在启动中！这时候后面的输出端是没有电的，等过欠压保护器自检完毕后会跳到绿色指示灯！绿色表示启动成功，才能正常使用！如果没有启动成功，只能用照明电源！照明电源是不经过过欠压保护器的！一般从启动到跳为绿灯在2分钟到5分钟之内！当然，我们大型工地上试电有20分钟才跳为绿灯的！只要启动一次后面就正常了！如果超过20分钟一直是红灯不变为绿灯！基本可以确定过欠压保护器坏了！现在都是箱变，不存在电压低一说！
第二:过欠压保护器指示灯绿色正常没电
这种情况我们首先拆开PZ30住户开关箱的盖子，关掉总空开，拽拽线头看看是不是上螺丝压线的地方松了！如果是松了紧一下螺丝！检查无误所有线头可靠压在端子上的再送电！
如果还是没有电的话，只能用万用表交流档750V或500V查过欠压出线端e的电压是否正常了！如果没有万用表可以用灯头接两根线硬搭上过欠压保护器出线端！看灯泡亮不亮！如果没反应那这个过欠压保护器就百分之百是坏的！
当然，如果没有一点基础的，对电一窍不通的最好不要乱弄！电老虎可不是闹着玩的！
编辑推荐：
电工之家出品，新手福利书，全彩图实物接线+微视频学电工2本图书全国包邮价138元，需要的老铁加小编微信：ha7777110直接下单.
微视频学电工，扫码学习
全彩实物接线图：
备注：
1，地址一定要打字出来，方便复制排单号2，快递默认发邮政，发货以后给单号
3，需要交流的，私聊小编进交流群
4，人太多不一对一解答问题
5，下单后加网盘好友送1600G++电工资料6，推荐有奖，推荐其他朋友购买请另行告知我。
自复式过欠压保护装置
自复式过欠压保护装置由于目前国家对自复式过欠压保护装置没有一个统一的标准，所以每家工厂生产的参数只是对应于最早生产工厂的延续，或是国外进口产品的参数来做为标准生产，但由于我们国家不同地区的用电量及用电习惯的不同对各个参数会有相应的变化，由于之前的自复式过欠压保护器局限于工厂生产时将参数设定好，在用户拿到手上后无法对参数进行改变或是需要专业人士才能对参数进行改变。
为此我们研发并生产了适合各个地区的自复式过欠压保护装置并命名为多功能自复式重合闸保护器，产品对电压的过压值，欠压值及负载过电流值及上电及保护的延时时间都行进了可调节式设计同时对电压及电流进行时时显示，使不同地区的用户在拿到自复式过欠压保护装置后能对相应地区的情况进行合理设置参数，起到合理，有效的保护各种家用电器及用电设置的目的。
产品图片：产品说明书：产品规格分类：本产品按用电量的不同分为两个规格40A与60A。
40A的规格表示本产品接点的最大过电流能力为40A，用户在正常使用时最好在最大80%的负载能力上使用不常时间让产品处在满载情况下使用，负载的可设定范围是从1A到40A可调节，用电器的大量使用让电路上的电流上升到用户设定的值后本装置将延时3秒以滤除瞬间电流后保护装置断开电路以保护用电设置的可靠性，并在延时30秒后将自动复位本装置以重新确定用户器是否正常。
注意：本产品没有短路保护功能所以在使用本产品时将与带短路保护的断路器同时使用并在过载保护后请断开断路器后才能对用户器进行维修或更换以免由于本装置的自动恢复功能而造成不必要的损失或人员伤忙。
主要技术参数1、工作电压：AC220V、频率50Hz2、产品规格：40A、60A（阻性）3、过压动作切断值：AC240-300V可调节4、过压恢复值：小于设定值5V5、欠压动作切断值：AC140-200V可调节6、欠压恢复值：大于设定值5V7、断电后送电延时：3-60秒可调节8、过载后复归时间: 30秒9、动作延时时间：≤1秒10、自身功耗：≤2W11、电气机械寿命：≥10万次12、外形尺寸：85.5×45×66mm(长×宽×高)。
自恢复式过欠压保护器原理及动作特性试验电路分析
56作者简介：钱金川(1966- )，男，高级工程师，大专，从事自动化控制工作。
钱金川(浙江泰华电器有限公司，浙江 温州 325604)摘 要：自恢复式过欠压保护器(OUPA)是近来电器保护器新增类别。
介绍了OUPA 的分类，并从OUPA 的工作原理框图、过欠压值的设定、动作特性试验电路以及使用注意事项等方面进行了详细的阐述，指出从市场需求看，不仅有过欠压保护且还具有过流保护的OUPA，在用电保护方面的应用前景将愈发广泛。
关键词：自恢复式过欠压保护器；动作特性；特性试验中图分类号：TM588.1 文献标识码：B 文章编号：1007-3175(2020)05-0056-05Abstract: The overvoltage/undervoltage protective device with auto-reclosing function (OUPA) is a new type of electrical protector re -cently. This article introduces the classification of protectors OUPA, and elaborates in detail from the working principle block diagram of OUPA, the setting of overvoltage and undervoltage values, the operating characteristic test circuit, and precautions for use. The article points out that from the perspective of market demand, OUPA not only has over- and under-voltage protection, but also has over-current protection, and its application prospects in power protection will become more extensive.Key words: overvoltage/undervoltage protective device with auto-reclosing function; action characteristic; characteristics testQIAN Jin-chuan（Zhejiang Taihua Electric Appliance Co., Ltd, Wenzhou 325604, China ）Analysis of Operation Principle and Action Characteristic Test Circuit of Overvoltage/Undervoltage Protective Device with Auto-Reclosing Function自恢复式过欠压保护器原理及动作特性试验电路分析0 引言自恢复式过欠压保护器(以下简称OUPA)可以检测线路过欠压状态，并能给予保护，如线路电压恢复后可自行闭合恢复[1]。
德力西电气 DZ47sGQF(R)自复式过欠压保护器产品 说明书
无锡办公点地址：江苏省无锡市清扬路118号世金中心44楼4436室邮编：214000青岛办公点地址：山东省青岛市城阳区高新区宝源路780号联东U谷德力西大楼四楼邮编：266000南京办事处地址：南京市建邺区白龙江东街22号艺树家工场13楼1306室邮编：210000电话：025 - 84573166济南办公点地址：济南历城区花园路与洪家楼南路交叉口西南聚隆财富中心31-3107室邮编：250000成都办事处地址：成都市金牛区人民北路二段118号金牛万达广场甲级Ｃ座 16楼1603号邮编：610000电话：028 - 87711123传真：0577 - 61778197昆明办公点地址：云南省昆明市官渡区金马街道办事处十里社区居民委会双羊街168号樾府花园1期3幢1单元802号邮编：650000重庆办公点地址：重庆市九龙坡区石杨路42号水獭云选广场16-48号邮编：400039乌鲁木齐办公点地址：新疆乌鲁木齐市米东区米东南路红光雅居D区6号楼3单元602室邮编：830000贵阳办公点地址：贵州省贵阳市观山湖区万科理想城B2栋1812室西安办事处地址：陕西西安市莲湖区大庆路三号蔚蓝国际A705 邮编：710082电话：029 - 88611982 传真：029 - 88610883兰州办公点地址：兰州市城关区瑞德摩尔万国港E座2208邮编：730020电话：153****1522合肥办事处地址：合肥市包河区东二环与北京路交口安徽国际五金机电商贸城一期B区Z栋3层306-308、310邮编：230000长沙办公点地址：湖南省长沙市芙蓉区万象新天5栋2709室邮编：410000武汉办事处地址：湖北武汉市江汉区新华路186号福星国际商会大厦2516、2517室邮编：430000电话：027 - 85512405传真：027 - 85696016长春办公点地址： 吉林省长春市二道区东盛大街与荣光路交汇力旺东玺台B座908号邮编：130031哈尔滨办公点地址：哈尔滨南岗区闽江路75号华鸿国际中心小区3栋1单元32层8号邮编：150050沈阳办事处地址：辽宁省沈阳市于洪区细河南路碧桂园银河城钻石郡148-3邮编：110000电话：024 - 23342957 传真：024 - 23342477太原办公点地址：山西省太原市万柏林区南内环桥西万水澜庭2号楼2单元17A01邮编：030024郑州办事处地址：河南郑州金水区青年路145号6号楼17层1706号邮编：450000电话：0371 - 68091000京津冀区域石家庄办事处地址：河北省石家庄市裕华区体育南大街联创壹号25B06邮编：050011电话：0311 - 85378322传真：0311 - 85378322天津办公点地址：天津滨海高新区华苑产业区（环外）海泰华科五路三五互联产业园2号楼B座713室邮编：300100北京办事处地址：北京市丰台区枫竹苑一区（未来假日花园）18-10 邮编：100076电话：010 - 87576990 传真：010 - 87576991温州办公点地址：浙江省乐清市柳市镇德力西高科技工业园销售大厅三楼邮编：325604福州办公点地址：福建省福州市台江区鳌港路万科金融港3号楼1127号邮编：350024杭州办公点地址：杭州市上城区笕桥街道新天地金色时光18幢1单元304邮编：310016南宁办公点地址：广西南宁市西乡塘区科园大道33号盛世龙腾B座2单元1903号1905号邮编：530003广州办事处地址：广州市荔湾区南岸路63号城启大厦1905室邮编：510160电话：020 - 81272152 传真：020 - 81272952南昌办公点地址：江西南昌市西湖区广场东路恒茂国际华城23幢2907邮编：330002石家庄物流地址：河北省石家庄市元氏县殷村石武铁路东国达物流院内 电话：138****0586155****7257/155****1257辽宁物流地址：沈阳市于洪区沙岭路114号万纬沈阳于洪冷链园区3分区2号库电话：138****7657************陕西物流地址：陕西省尚宏路瀚溥亿达西安科技生态产业园A2-1-1号德力西仓库电话：189****7743************成都物流地址：四川省成都市青白江区城厢镇德汇路9号 吉嘉速物流园 4-5号电话：139****5571************广东物流地址：广东省佛山市南海区里水镇怡和二路银裕木业制品厂直入100米电话：136****5170*************重庆物流地址：重庆市江津区珞璜工业园B区重庆西部诚通物流有限公司5号库电话：186****5221************/47618766新疆物流地址：乌鲁木齐市友谊路230号（新疆诚通国际物流园内）电话：189****8570************温州物流地址：浙江省乐清市柳市镇德力西高科技工业园电话：139****7223*************芜湖物流地址：芜湖市芜湖县新芜经济开发区朝阳路德力西物流中心电话：186****5096************-5211湖北物流地址：武汉市东西湖区临空港大道23号捷利物流园3号库电话：138****5309************山东物流地址：山东省临沂市经济技术开发区翔宇路23号华派克物流园内 电话：139****6770************河南物流地址：河南省郑州市经济开发区国际物流园区启航路宇培物流园南排W4-A区4B 58-61号德力西仓库电话：155****0406*************2023年11月第二版注：1P+N ：20~80A ；3P+N ：20~100A型号举例：DZ47SGQF40：DZ47sGQF 上进线 1P+N 40A过压保护、欠压保护、自动复位■主要功能■主要特性■符合标准JB/T 12762-2015■机械特性■ 安装特性■1P+N3P+N 1P+N/3P+N■ 电气特性。
自复式过欠压保护器说明书
6.安装与使用
为了保证您的人身安全及电气设备的安全，保护器在投入运行前，请用户务必做到：
必须由具有专业资格的人员进行配线作业, 确认输入电源处在完全断开的情况下，才能进行配线作业;
保护器在安装使用前必须认真阅读使用说明书；
保护器必须在正常工作条件下投入使用；
安装前先检查电流规格等参数或功能是否符合使用要求；
6.1 外形尺寸
外形尺寸如图1所示
图1
6.2 使用
保护器安装完毕用户可对其接线，根据保护器额定电流的大小选用符合标准的导线截面。
注意进出线位置并注意相序。
方可通电使用。
图2。
自复式过欠压保护器
●概述在TN-S、TN-C-S、TT系统的低压配电系统中，由于中性线断线、电气设备或线路发生单相接地的故障、三相负载严重不平衡等现象均可导致低压电网中性线电位偏移，中性线电位偏移过大不仅将会烧毁单相用电设备引起火灾，甚至会危及人身安全。
众所周知：中性线电位偏移引起单相线路过欠压电压主要是由低压配电系统的中性线（N线）断线故障等原因产生的，因此，过欠电压何时发生又何时排除，对终端用户是不可预知的，若手动复位，对户内无人或老弱病残的用户既不方便也不安全，并且会把危险电压送入终端线路造成电气故障。
根据《民用建筑电气设计规范》的相关规定，本公司在获国家多项专利技术的基础上，研制开发了自复过欠压电压保护器。
保护器具有线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。
●适用范围适用于单相交流电压220V，频率50Hz，额定工作电流50A及以下的用户或负载。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
●特性1.单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
2.线路出现瞬态或暂态过电压时，保护器不产生误动作。
3.线路由于接点不实等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路。
4.线路故障电压为最高时，保护器自身不会被损坏。
5.保护器呈反时限动作特性，动作时间≤1S。
6.电压保护范围：0~450V。
7.耐受冲击电压：4kV(符合Ⅲ类电器的安全标准)。
8.保护器有双色发光二极管指示工作状态，绿色-正常电压指示，红色-过欠电压延时指示。
产品简介（一）、概述在TN-S、TN-C-S、TT系统的低压配电系统中，由于中性线断线、电气设备或线路发生单相接地故障、三相负载严重不平衡等现象均可导致低压电网中性线电位偏移，中性线电位偏移过大不仅将会烧毁单相用电设备引起火灾，甚至会危及人身安全。
人民电器 RDB5GQ系列自恢复式过欠压保护器 使用说明书
使⽤说明书
SERIES
RDB5GQ系列
⾃恢复式过⽋压保护器
符合标准：JB/T 12762-2015
产品安装使⽤前，请仔细阅读使⽤说明书，
并妥善保管，以备查阅。
5.1 、保护器第一次通讯时需要延时5±1S后给负载正常供电；故障保护排除后，延时30±10S后重新给负载供电；保护器达到过欠压切断值，延时200ms,设备正常断电。
5.2、保护器N线为零线，L为火线，不得接错；5.3、接线方式为上进线下出线或下进线上出线；
5.4、产品在使用前，请拧紧卡线螺钉，防止接触不良而损坏产品；
5.5、LED指示绿灯常亮-正常，红灯快闪过压，慢闪欠压；
5.6、3P+N必须接零，当线路断零或断任意一相火线时，起保护作用；
5.7、3P+N产品过压或欠压后，三相对零线在恢复值正常工作；
(注：常规接线方式为下进上出，如需要改变接线方式需备注说明)
(注：常规接线方式为下进上出，如需要改变接线方式需备注说明)
(注：1P +N 常规接线方式为下进上出，3P +N 为上进下出，如需要改变接线方式需备注说明)
(注：常规接线方式为下进上出，如需要改变接线方式需备注
说明)
⽣产⼚： 浙江⼈⺠电器有限公司
地址： 浙江省乐清市柳市⻋站路555号
客服热线： 400 898 1166
官⽅⽹址： 注意：对于本⼿册的内容，若因技术升级或采⽤更新的
⽣产⼯艺，
⼈⺠电器有权随时更改、变动，不再另作说明。
自复式过欠压保护器常见问题解答
自复式过欠压保护器常见问题解答
Q1：自复式过欠压保护器有什么作用？作用是什么？
A：主要用于过欠电压保护，比如电动机，电压过低不让启动；三相不平衡造成某相电压过高，保护器切断电路，保护用电电器。
Q2：电源过欠压保护器原理是什么？
A: 电源过欠压保护器是通过测量电源电压，在保护器内设置电压范围，当电压低于给定值和高于给定值时，继电器动作，用于切断供电回路。
Q3：自复式过欠压保护器无故断电是怎么回事？
A: ①可以将进行各个接头紧一下，看是否存在接触不良；
②可以测量一下进线端电压，若电压正常，则为产品故障。
Q4：自复式过欠压保护器能否用断路器取代？
A：当然不行，因为两者所保护的内容不一样。
断路器主要的功能是断开短路电流，即当发生短路故障的时候，断路器会跳闸保护设备。
而过欠压保护器的作用是当检测到系统电压低于设定值的时候跳闸。
Q5：自复式过欠压保护器的电气间隙和爬电距离
A：最小电气间隙和爬电距离与电压有很大关系，还与电气表面的污浊程度和带电体的形状有很大关系，你所说的断路器的最小电气间隙和爬电距离是在一个已知额定的电压下，所以在同等电压下，最小电气电气间隙和爬电距离应该是一样的。
所以这里主要看的还是电压级别。
德力西 CDB6iGQF自复式过欠压保护器 说明书
符合标准：JB/T 12762 安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。
危险：●严禁湿手操作断路器；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品；注意：●安装、维护与保养时，应由具有专业资格的人员操作；●使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；●本产品需与小型断路器配合起到短路保护功能，否则产品输入端或负载端有短路现象时将起不了保护功能；●因产品具有自动复位功能，产品起到保护并动作后，应立即去掉负载，并检查电路，否则产品将会频繁接通负载，断开负载，最终会因长时间的频繁超负载的接通﹑断开而烧坏产品或用电线路；●本产品防护等级IP20不具备防尘功能，当用于灰尘较多的场合时，请安装于密封较好的终端箱中；●本产品在使用、储存或运输过程中，均不得受雨水侵袭和跌落；●定期紧固接线端子；●产品报废时，请作好废弃物处理。
目录1主要用途及适用范围 (1)2 产品型号及含义 (1)3正常使用、安装及运输条件 (3)4技术特性 (4)5外形及安装尺寸 (4)6安装和使用（维护） (5)7开箱检查 (6)8公司承诺 (6)1主要用途及适用范围CDB6iGQF系列自复式过欠压保护器（以下简称保护器）是采用最新技术开发的高科技新产品。
当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
保护器适用于单相230V或三相400V交流电压，频率50Hz，额定工作电流100A及以下的用户或负载。
作为由中性线故障引起的单相或三相线路过欠电压对单相或三相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相或三相用电设备的配电线路的保护。
自复式过欠压保护器的作用、分类和使用注意事项
• C、欠电压：是指工频下交流电压均方根值降低，小于额定值的10%，并且持续时 间大于1分钟的长时间电压变动现象；引起欠电压的事件正好与过电压相反，某一 大容量负荷的投入或某一电容器组的断开（无功严重不足引起的欠电压）都可能 引起欠电压。
自复式过欠压保护器的作用、 分类和使用注意事项
2024.07.28
自复式过欠压保护器的作用、分类和使用注意事项
1、名词解释 2、自复式过欠压保护器的作用和特点 3、自复式过欠压保护器的分类 4、自复式过欠压保护器的使用注意事项
自复式过欠压保护器的作用、分类和使用注意事项
• 1、名词解释
• A、额定电压是指电气设备长时间正常工作时的最佳电压，额定电压也称为标称电 压。当电气设备的工作电压高于额定电压时容易损坏设备，而低于额定电压时将 不能正常工作（如灯泡发光不正常，电机不正常运转）。我国的家用额定电压为 220v，电压允许偏差为额定值的+7%，-10%。
自复式过欠压保护器的作用、分类和使用注意事项
2、自复式过欠压保护器的作用和特点 作用：当用电线路中出现过电压和欠电压现象，超过额定值时能自动
断开，并能自动检测线路电压，当线路中电压恢复正常时能自动闭合的 装置。从而保护家用电器避免电压过高或过低的侵害。
家用电器电压过高会造成绝缘损坏漏电、电机转速过高、led驱动烧 毁等情况，电压过低会造成设备出力不足、增大电能损耗、缩短用电设 备寿命等情况，如果不对上述情况进行保护，会对家用电器设备造成不 可逆的伤害。
解读自恢复过欠电压保护器的秘密
解读自恢复过欠电压保护器的秘密1.过欠压保护器的作用当供电线路出现过电压、欠电压时，保护器能迅速、安全地切断电路，避免异常电压到达家用电器而造成损害。
对于自恢复式，当电压恢复正常时，保护器将在规定延时时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
2.自复式的作用电源发生过欠压时，能自动切断电源，保护家用电器；当电压恢复正常后，经过延时后自动将电源接通，无需人工干预。
3.质量好坏的鉴定方法1、看保护器的电流和继电器的电流等级：必须同一个电流等级进行比较价格。
内部使用的继电器也必须是同一等级的，有些厂家的继电器上没有任何标志，往往用小电流的冒充大大电流的。
2、看是否选用磁保持继电器：磁保持继电器比普通继电器的价格高很多。
磁保持继电器由于只在动作瞬间通电，所以线圈平时无功耗，不发热，可靠性很高，通过的电流也大。
而普通继电器则需要一直通电才能保持吸合状态，所以在封闭空间内，发热严重，寿命短，故障率高，通过的电流也相对较小。
（图片来自于网络）目前市场上低于25元的一般都是采用普通T90的继电器，最大电流在40A左右，需要一直通电才能保持吸合状态，因而电路发热比较严重，造成寿命较短。
3、看壳体材料：壳体是否采用高阻燃且绝缘性能好的材料。
许多低价保护器的壳体采用一般塑料件，存在很大的安全隐患。
品牌厂家的产品低端的采用ABS阻燃壳体，高端产品毒采用尼龙阻燃壳体。
4、看电路板的质量：电路板是整个控制部分的心脏，可以看电解电容的选择是否耐高温、长寿命。
集成电路是国产还是进口的，是否采用精密电阻等等。
品牌厂家关键部分采用钽电容，保证的产品的长寿命和高稳定。
介绍了这么多相信大家都对过欠压保护器有所了解了，也能辨别出质量的好坏。
目前大型项目上都要求采用磁保持式的节能型过欠压保护器。
目前这类产品国内产销量较大的厂家有：扬州思美克电力、温州秦佳、德力西等等。
用户可以根据自身的情况进行选择。
最好上阿里巴巴寻寻价，了解各家的具体情况。
自复式过欠压功耗
自复式过欠压功耗自复式过欠压保护器是一种用于保护家用电器和电气设备的电子设备。
当电源电压过高或过低时，自复式过欠压保护器可以自动切断电源，以防止家用电器和电气设备损坏。
以下是自复式过欠压保护器的详细介绍：一、工作原理自复式过欠压保护器的工作原理是通过检测电源电压的变化，来判断电压是否过高或过低。
当电源电压超过或低于保护器的设定值时，保护器会自动切断电源，以保护家用电器和电气设备。
同时，自复式过欠压保护器还具有自动复位功能，当电源电压恢复正常时，保护器会自动恢复供电。
二、特点1. 自动检测：自复式过欠压保护器能够自动检测电源电压的变化，无需人工干预。
2. 自动切断：当电源电压超过或低于设定值时，保护器会自动切断电源，以保护家用电器和电气设备。
3. 自动复位：当电源电压恢复正常时，保护器会自动恢复供电，无需人工干预。
4. 安全性高：自复式过欠压保护器采用电子控制技术，具有高灵敏度和快速响应能力，能够有效地保护家用电器和电气设备。
5. 安装方便：自复式过欠压保护器结构简单，安装方便，可以方便地安装在电源开关上。
三、应用范围自复式过欠压保护器广泛应用于家庭、学校、医院、商场等场所的电气系统中，用于保护家用电器、照明设备、空调、电脑等设备免受过压或欠压的影响。
同时，自复式过欠压保护器还可用于工业领域中的电机、变压器等设备的过欠压保护。
四、使用注意事项1. 在使用自复式过欠压保护器之前，应先了解其工作原理和特点，以便更好地使用。
2. 在安装自复式过欠压保护器时，应将其安装在电源开关附近，以便更好地监测电源电压的变化。
3. 在使用自复式过欠压保护器时，应注意其设定值的选择，以免出现过误断或漏断的情况。
4. 在更换自复式过欠压保护器时，应先切断电源，以免出现触电等危险情况。
5. 在使用自复式过欠压保护器的过程中，应注意保持其清洁和干燥，以免影响其正常工作。
五、选购与保养1. 选购：在购买自复式过欠压保护器时，应注意选择正规品牌和商家，同时要查看产品的质量和认证情况。
自复式过欠压保护器的设计_王加法
13电工电气电工电气 (2009 No.12)作者简介：王加法(1969- )，男，工程师，大专，主要从事低压电器的设计开发工作； 郑佳利(1983- )，男，工程师，本科，主要从事电气智能化产品的开发工作。
0 引言目前在建筑电气和农村的照明供电中，经常发生由于中心线断线、相线与中心线接反和三相负载严重不平衡引起的单相供电过电压或欠电压情况，导致家用电器(特别是高档电器，如电脑、网络设备、冰箱、空调、电视机等)损坏，使用户遭受较大经济损失。
JGJ/T 16－2008 民用建筑电气设计规范要求应设置自复式过欠压保护器[1]，目前国外已有应用，但国内应用还较少。
随着我国工业的发展，各种自动化、数字化的高档家用电器进入普通百姓家庭，因此对电网的供电质量要求越来越高，不是以前主要以电灯照明为主时关心的停电时间，而对电网的电压范围、频率甚至谐波都提出了较高要求。
对于电网电压超出要求范围时的保护，以前也曾有一些单位推出中性线断线保护产品，但由于该类产品要以零电位作为基准对中性线进行检测，而零电位很难选取，因此该类产品误动作较多，最后没有推广应用。
1 过电压、欠电压保护类产品应用现状目前国内过电压、欠电压保护类产品主要有以下几种形式：第一类是单一电器的电压保护器。
该类保护器的主要保护对象是空调、冰箱。
在电压过低、过高或者短时断电的情况下，它能自动保护。
在电压总是不稳定的情况下，将缩短空调，冰箱的寿命，甚至损坏它们所用的压缩机或者电动机。
这类保护器输入采用插头，输出采用插座，输出电流一般小于或等于10A。
第二类是小型断路器附加欠电压和过电压脱扣器。
其优点是方案实施容易，能耗低，安装方便。
但该方案的缺点是降低了供电的连续性，保护动作后电网恢复正常不能自动合闸，需人工操作。
第三类是全自动电压保护器。
用于当电路中的自复式过欠压保护器的设计王加法，郑佳利(杭申控股集团 杭州之江开关股份有限公司，浙江 杭州 311234)Abstract: Description was made on the necessity of setting self-reset overvoltage or undervoltage protector in construction electric and rural civil power supplies. Introduction was made to the working principle of self-reset overvoltage or undervoltage protector, the principle block diagram and circuit principle diagram given. The self-reset overvoltage or undervoltage protector can realize overvoltage or undervolt-age protection function, ensuring the continuation and quality of power supply, which meets the requirements of design. Key words: self-reset; overvoltage; undervoltage; protectorWANG Jia-fa, ZHENG Jia-li（Hangzhou Zhijiang Switchgear Stock Co.,Ltd, Hangshen Holding Group Co.,Ltd, Hangzhou 311234, China ）Design of Self-Reset Overvoltage or Undervoltage Protector摘 要：论述了在建筑电气和农村的民用电力供电中设置自复式过欠压保护器的必要性。
自复位过欠压保护器工作条件
自复位过欠压（乐清市凌凯电器加工厂）
1、适用范围
自复式过欠压保护器适用于单相交流电压230V或三相电压400V，频率50Hz，额定工作电流至100A及以下的用户或负载。
作为由中性线故障引起的单相或三相线路过欠电压时，对用电设备的保护。
主要用于住宅分户箱进线或需要保护单相或三相用电设备的配电线路的保护。
LKGQ系列自复式过欠压保护器
企业代号自复式过欠压保护器设计代号
1，型号及含义LKGQ - □/ □□壳架等级电流极数额定电流
2.正常工作条件周围空气温度：-5℃～40℃，24小时的平均温度不超过35℃海拔：安装地点的海拔不超过2000m 大气条件：安装地点的空气相对湿度在最高温度+40℃时不超过50%，在最湿月的平均温度不超过+20℃时的相对湿度不超过90% 安装类别：Ⅱ、Ⅲ类污染等级：2级安装方式：TH35-7.5标准导轨安装条件：安装面与垂直面的倾斜度不超过5°，安装处应无显著冲击和振动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、自复式过欠压保护器有什么作用？作用是什么？
主要用于低电压保护，比如电动机，电压过低不让启动。
2、电源过欠压保护器原理是什么？
电源欠压过压保护器是通过测量电源电压，在继电器内设置电压范围，输出节点。
当电压低于给定值和高于给定值时，继电器动作，用于切断供电回路。
3、自复式过欠压保护器无故断电是怎么回事？
①欠压保护器故障，或是保护器欠压保护设定值设置不当!
②可以测量一下接入端电压，若电压正常，则为产品故障，或产品内部用于分断的继电器吸合电压达不到，无法吸合，可以试试真有效值测量，误差小于1%的产品。
4、自复式过欠压保护器能否用断路器取代？
当然不行，因为两者所保护的内容不一样。
断路器主要的功能是开断短路电流，既当发生短路故障的时候，断路器会跳闸保护设备。
而欠压保护器的作用是当检测到系统电压低于设定值的时候跳闸。
5、自复式过欠压保护器的电气间隙和爬电距离
最小电气间隙和爬电距离与电压有很大关系，还与电气表面的污浊程度和带电体的形状有很大关系，你所说的断路器的最小电气间隙和爬电距离是在一个已知额定的电压下，所以在同等电压下，最小电气电气间隙和爬电距离应该是一样的。
所以这里主要看的还是电压级别.下面的选择可以作为参考
本文内容摘自乐清许德电器官网。
