阿特拉斯空压机保养操作方法
阿特拉斯空压机保养清洗方法大全
阿特拉斯空压机保养清洗方法大全在实际应用中，阿特拉斯空压机的工况环境常常比较复杂，粉尘、油污以及各种颗粒物。
空压机使用时间长了，内部会有油垢、积碳、沉淀物、锈迹等，假如用过不同品牌润滑油来保养阿特拉斯空压机，还会有类似沥青的黑胶物。
因此有必要定期清洗，将阿特拉斯机头、油漆桶、散热器、油管内部，以及各类阀门等都清洗一番，达到消除安全隐患的目的。
1、阿特拉斯整机清洗阿特拉斯空压机清洗的方法：先把空压机运转几分钟，机油达到常温；关闭空压机，等内部压力泄完，打开加油盖，倒进空压机清洗剂，拧紧加油盖；打开空压机运转30分钟；放掉旧机油，然后加进新机油。
一般清洗后的空压机温度会下降10度左右。
2、阿特拉斯冷却器清洗在国内，空压机的冷却器一般分风冷式和水冷式两种，因此针对不同的冷却器，有不同的清洗方法。
2.1风冷型冷却器（1）打开导风罩清理盖板，或拆下冷却风扇；（2）用压缩空气反吹将污物吹下，再把污物拿出导风罩；如果较脏，应喷一些除油剂再吹。
螺杆空压机当无法用以上方法清理时，需要将冷却器拆下，用清洗液浸泡或喷冲并借助刷子（严禁使用钢丝刷）清洗。
（3）装好盖板或冷却风扇2.2水冷型冷却器拆开冷却水进出水管。
注入清洗溶液浸泡或用泵循环冲刷（反冲效果较好）。
用清水冲洗。
装好冷却水进出水管。
当油冷却器结垢较严重，用以上方法清理不理想时，可以单独拆下油冷却器，打开两头端盖，用专用清理钢刷或其他工具清除水垢。
当清理冷却器介质侧不能有效降低温度时，螺杆空压机需要对油侧进行清理，方法如下：拆开进出油管；注入清洗溶液浸泡或用泵循环冲刷（反冲效果较好）；用清水冲洗；用干空气吹干或用脱水油除水；装好进出油管。
3、清洗阿特拉斯水气分离器螺杆空压机水气分离器的结构类似油气罐，进气口靠壁设计，固型成离心力，由于水和气的重量因素，因此可以有效分离压缩空气中的水分。
水气分离器的清洗：拆开水气分离器盖，即可用清洗剂浸泡清洗。
4、阿特拉斯减荷阀（进气阀）清洗减荷阀由减荷阀由阀体、阀芯（活塞）、气路集成块、电磁阀及比例阀（容调阀）等部件组成。
阿特拉斯空压机操作规程及维护保养
空压机操作规程及维护保养一、概述GA e11-GA e30是由电动机驱动的单级喷油螺杆压缩机，此类压缩机是风冷式压缩机。
压缩机装在隔音机身中。
GA e11-GA e30的基本机型由Elektronikon®控制器控制(请参阅Elektronikon®控制器部分)。
Elektronikon®控制器和紧急停机按钮内置在电气室的门板上（图1）。
包含电动机起动器的电柜位于此面板的后面。
内部部件见图2。
二、工作流程及原理1.气流空气通过进气过滤器和打开的进气阀进入压缩机主机被压缩，压缩的空气和油将流入贮气罐/油分离器箱。
压缩空气经过最小压力阀和空气冷却器，通过排气阀排出（见图 3 工作流程图）。
最小压力阀可以防止贮气罐压力低于最小压力，且包含一个可以防止压缩空气从管网倒流的单向阀。
2.润滑油系统来自压缩机主机的空气/油混合物将流入油分离器箱，在此处通过离心运动分离大部分油。
油收集在贮气罐/油分离器箱的下半部分，这可以充当一个油箱。
剩余的油通过油分离器去除。
一个小型管道会将分离后的油退回压缩机主机（见图3）。
空气压力推动油从油分离器箱经过油冷却器和油过滤器，到达压缩机主机。
此系统具有一个温度调节旁通阀。
仅在油变热后，此阀才允许油流经油冷却器。
3.冷却系统冷却系统由空气冷却器和油冷却器组成。
冷却空气由风扇生成（见图3）。
4.调节系统4.1加载当管网压力低于加载压力时，电磁阀将通电（见图4）。
结果：➢卸荷阀/放空阀上方的空间将通过电磁阀与油分离器箱压力①连接。
➢卸荷阀/放空阀会向下移动，阻塞与通道②和③的连接。
➢压缩机主机中的真空会使得加载柱塞向下移动，进气阀完全打开。
排气量为100%，压缩机加载运行。
4.2卸载如果耗气量少于压缩机的空气输出，则管网压力会增加。
当管网压力达到卸载压力时，电磁阀就会断电。
结果：➢卸荷阀/放空阀上方的压力将被释放到大气中，卸荷阀/放空阀上方的空间将不再与油分离器箱压力①连接。

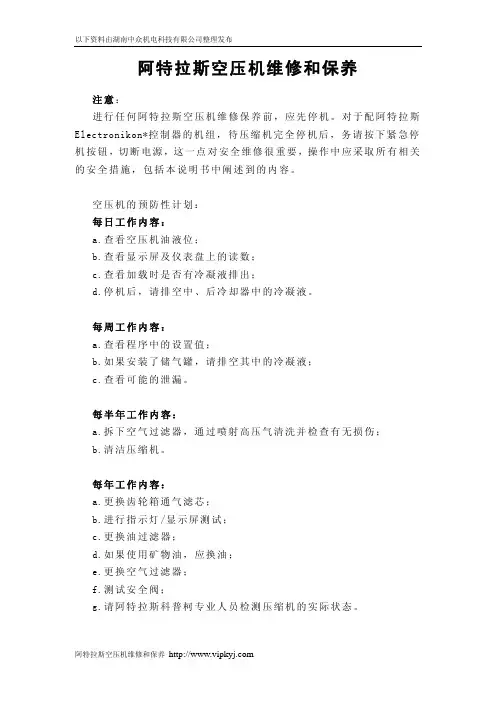

阿特拉斯空压机的维修和保养
阿特拉斯空压机维修和保养注意：进行任何阿特拉斯空压机维修保养前，应先停机。
对于配阿特拉斯Electronikon*控制器的机组，待压缩机完全停机后，务请按下紧急停机按钮，切断电源，这一点对安全维修很重要，操作中应采取所有相关的安全措施，包括本说明书中阐述到的内容。
空压机的预防性计划：每日工作内容：a.查看空压机油液位；b.查看显示屏及仪表盘上的读数；c.查看加载时是否有冷凝液排出；d.停机后，请排空中、后冷却器中的冷凝液。
每周工作内容：a.查看程序中的设置值；b.如果安装了储气罐，请排空其中的冷凝液；c.查看可能的泄漏。
每半年工作内容：a.拆下空气过滤器，通过喷射高压气清洗并检查有无损伤；b.清洁压缩机。
每年工作内容：a.更换齿轮箱通气滤芯；b.进行指示灯/显示屏测试；c.更换油过滤器；d.如果使用矿物油，应换油；e.更换空气过滤器；f.测试安全阀；g.请阿特拉斯科普柯专业人员检测压缩机的实际状态。
注意事项：1．使用中的纯正配件。
如果由于使用不当配件而造成损失，请恕本公司概不负责。
2．由于不同地区、不同场地，压缩机的工作环境差异较大，阿特拉斯·科普柯在当地的销售公司根据实际情况，有权修改上述保养计划，特别是保养周期。
3．保证压缩机油液面在油位计中央或在绿色区域的上部。
4．仅适用于配Electronikon*控制的机组。
请参考《Electronikon*电脑控制器用户使用手册》。
尽可能请阿特拉斯·科普柯专业人员进行。
任何泄漏现象都应立即引起重视且马上维修。
如果用户场地环境很脏，则应更加频繁地检查，更换空气滤芯。
以上文章来自于湖南中众机电科技有限公/resource/resource5.html。
阿特拉斯空气压缩机GA75操作维护规程
阿特拉斯空气压缩机GA75操作维护规程阿特拉斯空气压缩机GA75是一款高压、高效、高性能的机器设备，符合ISO9001质量标准的生产。
为了确保设备的正常运行，延长设备的使用寿命，保障操作人员的安全，我们提供以下操作维护规程：一、操作规程1.1 环境要求•工作环境：温度为5℃~40℃，湿度不超过90%•内部环境：设备内部不能存放易燃、易爆、腐蚀性物质•通风情况：设备周围不能有被堵塞的物体，通风口应保持清洁无障碍•电源要求：按照设备电气连接图正确接线，电源电压波动不应超过10%1.2 操作流程1.开机前检查：确认电源接线、设备通风情况、设备内部物品摆放是否合适2.开机：按照设备操作面板上的启动按钮开启设备3.运行监测：设备启动后需保持在正常运行状态下，每隔半小时检查一次各运行参数4.关机：操作人员应该先减压，确保系统压力为零，然后使用设备上的停机按钮停机5.关机后处理：停机后应及时清理设备，确认设备内部无其他杂质1.3 操作要点•开机时要确保设备没有振动和嘈杂声•长时间不使用设备时，应将设备内部物品清理干净•每次工作时，操作人员应及时更换设备防护过滤器的滤芯•工作过程中，不要随意改动设备控制面板上的设置按钮二、维护规程2.1 保养周期保养项目保养周期备注滤芯更换1000小时高脏积压环境下限缩至500小时润滑油更换2000小时高温、低温、脏积压环境下限缩至1000小时2.2 维护方法1.滤芯更换：停机后，拆卸滤芯；清理出滤材中的灰尘；更换新的滤芯，并拆除滤材部分的老旧灰尘等2.润滑油更换：先停机，排干润滑油。
然后，清理并填充新的润滑油到油箱内，确保油面在“标识线”或“限制线”位置2.3 维护要点•确保设备的润滑油量始终在“标识线”或“限制线”位置•更换滤芯时，注意观察滤芯元件的填充状态，得出更换时间•更换滤芯时，防止灰尘飘散，应采用规范的作业方法以上就是阿特拉斯空气压缩机GA75的操作维护规程。
操作人员必须严格遵守该规程，规范使用设备，并定期对设备进行维护。
空气压缩机(阿特拉斯)保养规程
空气压缩机（阿特拉斯）保养规程
一、保养等级划分
1、例行保养（每天）
2、一级保养（720h）
3、二级保养（4000h）
二、保养周期、内容、标准
（一）例行保养
正常运转时每天要例行保养一次：
1、每15天清洁一次电机表面、冷却器、疏水器、空气过滤器（压差达到-45mbar时也需进行清洁）；
2、每15天检查、紧固一次控制柜动静触点、传感器、电脑插接件、温度、压力、压差传感器接触点；
3、每30天清理一次电控箱内灰尘，清理后做好密封工作。
（二）一级保养
累计运转720小时，必须对设备进行一级保养，其作业内容如下：
1、每运行1500小时，更换阿特拉斯-科普柯润滑油，更换油过滤器；
2、每运行1500小时，电机两边各添加20g润滑脂；
3、每运行3000小时，更换阿特拉斯-科普柯润滑油，
更换油过滤器，更换油气分离器滤芯；
（三）二级保养
累计运转4000小时，必须对设备进行二级保养，其作业内容如下：
1、每运行4000小时，测试指示灯/显示屏、温度停机功能；
2、每运行4000小时，更换载荷阀、卸荷阀、最小压力阀、温控阀；
3、每运行4000小时，检查清理螺杆泵内部积碳，清洗自动排污阀；
4、每年校验一次油气分离器安全阀。
三、保养前的准备及保养步骤
1、保养前准备工作
1）准备保养工具和材料；
2）检查空压机运行状况。
2、保养步骤
按照运转时间进行维护保养（例行保养、一级保养、二级保养）。
四、注意事项
1、严格遵守相关规章制度；
2、严格执行作业许可规定。
5.阿特拉斯空压机维护保养规程
阿特拉斯GA75PA7.5空压机1.目的为规范阿特拉斯GA75PA7.5空压机维保、提高使用寿命。
2.范围适用于本厂阿特拉斯GA75PA7.5空压机维护保养3.维护保养细则：3.1、保养步骤3.1.1、警告△操作员必须执行所有相关安全措施执行任何保养、维修工作或调整之前，请按停机按钮，然后等待（大约30秒）直至压缩机停止运行，关闭空气出口阀门。
按电子排污顶部的测试按钮，直至油分罐和出口阀之间的空气系统充分降压。
按紧急停机按钮，切断电源。
将加油螺塞旋松一圈，从而为压缩机降压。
在保养或维修期间，可按如下所示锁定空气出来、出口阀门：- 关闭阀门- 用随机提供的扳手拆下用于固定手柄的螺丝- 抬起手柄，转动它，直至手柄的狭槽与阀体的限位挡块吻合。
- 装好螺丝3.1.2、步骤操作油和油过滤器更换行保养先运行压缩机直至变热。
3分钟的卸载运行后停止运行压缩机。
关闭空气出口阀门并切断电源。
等待几分钟，然后将加油螺塞（FC）旋松一圈，释放系统中的压力，已达到降压的目的。
松开油冷却器放空塞，然后等待5分钟。
取下放油塞（DP1），并打开排污阀（Dm）。
另外还需要打开以下部件处放油塞，以便排尽压缩机内的残油。
- 单向阀（DP2）- 齿轮箱（DP3）将油收集起来，然后将其运送到当地的废油回收处理中心。
在排油后重新安装和紧固放油塞和冷却器放空螺塞。
关闭排污阀。
旋开油过滤器盖子（2）上的螺栓并取下盖子。
从油过滤器壳体（OF）中取出过滤器滤芯。
装好新的油滤器滤芯，给新的垫圈加些油。
装上盖子并旋紧盖子上的螺栓。
拆下加油口处螺栓（FC）。
向油分罐内加油，直至油位达到油口颈部。
注意不要让脏物滴入系统，重新装好并旋紧加油口螺塞。
打开空气出口阀门，送上电源起动压缩机，加载运行几分钟。
停止运行压缩机，等候几分钟以便使油位稳定下来。
将加油螺塞旋松一圈以释放系统中的残余压力，拆下螺塞。
向油分罐内加油，直至油位到达加油口颈部。
旋紧加油螺塞。
可正常使用空压机。
Atlas空压机操作与维护保养2
控制屏功能键理解菜单ManuelMainscreen7.07.5bar 6.5bar_1 2Net Pressure 7.0bar Compressor Speed (LAN Control)2272rpm Menu MCC按该按钮菜单操作Net Pressure 7.0bar Compressor Speed (LAN Control)2272rpm Menu MCCCompressor outlet 7.0bar Dp Air Filter -0.002 bar Oil pressure 3.0bar Mainscreen Help ExtraNet Pressure 7.0bar Compressor Speed (LAN Control)2272rpm Menu MCCManuelStatus DataMeasured DataCountersMainscreenMainscreen 7.07.5bar6.5bar_1 2ManuelNet Pressure 7.0barCentral Control RegulatingStop Local Dangerous !做记录ManuelMainscreen7.07.5bar 6.5bar_1 21Net Pressure 7.0bar Compressor Speed (LAN Control)2272rpm Menu MCC2Compressor outlet 7.0barDp Air Filter -0.002 bar Oil pressure 3.0bar Mainscreen Help Extra3ManuelNet Pressure 7.0bar Compressor Speed (LAN Control)2272rpm Menu MCC345一定要记住的英文单词the English words operator must know•Mainscreen 主屏幕Modify 修改•Menu 菜单Parameters 参数•Stop 停止LAN Control LAN网控制•Reset 复位Local Control 本地控制•Cancel 放弃Remote Control 远地控制•Back 退回上一级菜单Start 启动•Program 启动程序运行数据监控Notes:1 Clean the oil cooler, middle cooler, end cooler as soon as oil injection temperature is more than 60 ℃.2 The coolers should be cleaned per Tuesday Evening in summer(May-September).3 Immediately inform Head of Utility when any data out of Limits any time.4 Replace the filter cloth when the converter cabinet temp is more than 45 ℃. And to replace it per Tuesday Evening in summer(May-September).5 All actions should be carefully recorded in the logbook kept by aside machine. 1 一旦喷油温度高于60 ℃，立即用压缩空气吹扫中、末、油冷却器。
阿特拉斯空压机日常维护注意事项
阿特拉斯空压机日常维护注意事项随着空压机的应用越来越广泛，使用频率增多，空压机保养问题也越显重要，机器的正确操作方式和日常维护是确保阿特拉斯空压机安全运转和使用寿命的关键，阿特拉斯空压机日常维护保养要注意以下事项。
一、开机前应检查机器有无漏油现象。
二、每日开机时应先点动启动按钮1～2次，每次启动时间在5秒内，即在星三角转换前停机，同时观察油位是否下降，确认温度没有快速上升，即可正常开机。
三、开机后应该注意温度变化，温升不应太快，开机十分种后，机器温度应保持稳定。
（最佳温度70—85℃)。
四、正常开机十分钟后，应观察油位是否在二红线之间，最好在上红线，但不能低于下红线。
如油位过低，应及时补充加油，（加油时先停机5分钟，确认没有压力，方可加油）。
五、开机后观察仪表指示灯是否正常，压力是否正常，是否有异常声响，如有异常声响，应按紧急停机按钮，停机进行检查。
六、停机应按停机按钮，卸载延时后停机，（切记，正常停机严禁按紧急停机按钮，否则会造成机器严重损坏）七、每日应清洗外表灰尘，记录油位、温度、运行时间、气压变化，以后检修时作参考。
八、散热器：分为（风冷机和水冷机两种机型），气体所产生的热量由润滑油带到散热器进行降温处理。
空压机长期在高温下运行，会严重影响机器的排气量及使用寿命，必须至少每月一次。
多尘环境，每月二次清洗散热器及箱体两边通风丝网，以保证散热效果（用高压口吹尘，如有油垢，还需用清洁剂清洗散热器外表面）九、空气滤清器：是对工作环境的空气进行过滤的装置，以防止空气中的尘埃进入空压机而影响机器工作性能和使用寿命。
空气滤芯要定期清洗（每月一次用高压口吹尘）如发现穿孔或严重堵塞要及时更换（注意：先停机后拆卸，防止其它物品吸入损坏机器）十、阿特拉斯空压机油过滤器：经冷却降温后的润滑油进入主机之前，再进行一次精细的过滤，将油路系统中的微细尘埃阻隔在喷入主机之前，以防损伤主机。
机器在运行中或卸载后，运行温度快速上升或油滤堵塞报警灯亮，须更换油滤芯（注意：新油滤芯要先加满油再装上，以防主机缺油烧坏）十一、油气分离芯：主机压缩的气体和润滑油混合，经油气分离器分离后，还有细小油微粒再进行精细分离，以确保供气质量。
阿特拉斯空压机保养操作方法
阿特拉斯空压机保养操作方法1、检查阿特拉斯空压机电气部分的接头接触及绝缘阻值：空压机的电气部分分为主电路、控制电路和信号变送(温度、压力传感器)电路。
空压机由于运行时产生的震动，常时间后部分电线接头会出现松动现象，电线接头松动轻则引起机组不能起动，重则引起保护功能失效、电弧短路、触电等严重性灾害。
因此，电气部分应定期检查。
检查时可用手逐个摆动电线，感觉线头的松紧度，松动的线头则应紧固; 另外，需用摇表检测电动机、设备与地的绝缘，绝缘电阻应控制在500兆欧以上，否则应做烘干或维修处理。
2、更换电机润滑脂：电动机的前端及后端装，在适当的润滑下才能保证寿命，正常工作，因此应定期注入润滑脂，润滑脂的型号应根据各厂家提供的参数选择。
3、阿特拉斯空压机清洗减荷阀(又称进气阀)：3.1减荷阀组成：减荷阀由阀体、阀芯(活塞)、气路集成块、电磁阀及比例阀(容调阀)等部件组成。
3.2减荷阀作用：减荷阀主要控制空压机的加载(螺杆空压机重车)、卸载(空车)、比例(容调)控制作用，另外可防止空压机停机时润滑油从主机喷出3.3减荷阀拆卸：1拆下减荷阀与空气过滤器连接的软管;2拆除其它所有部件与减荷阀相连的气管;3拆除电磁阀线圈;4拆除减荷阀与主机组装的螺母并取下;5将减荷阀移至铺有洁净纸皮或相关洁净铺设的地面。
3.4清洗减荷阀：(阿特拉斯空压机清洗剂应选用肥皂水、柴油、清洁汽油、天纳水等，应根据污垢的程度选用上述清洗剂，一般推荐使用肥皂水或柴油进行清洗)3.4.1拆电磁阀：拆下电磁阀并检查电磁阀内的O型圈及密封片是否需要更换(提醒：如果不熟悉进气阀还请记下所拆卸的该元件位置，以免装回时出错)，如无须更换的将拆卸的螺丝、O型圈、密封片、电磁杆、芯等元件放入事先准备好的容器内，并放入适当清洗剂浸泡(注：在选用汽油和天纳水作清洗剂时请不要将O型圈等橡胶制品浸泡过久，以免腐蚀);3.4.2拆比例阀：将比例阀从阀体上拆下，然后拧出调节螺母(拧前最好在螺母上做一下记号，以免装回时比例值偏差太大)，取出阀芯、O型圈、U型圈、弹簧并检查O、U型圈是否需要更换(螺杆空压机拆下的所有密封圈和弹簧都须做该项检查，在下面的讲述中就不重复说了)，将拆下的元件放入清洗剂中浸泡。
阿特拉斯空压机各阀件保养步骤
手将4颗固定螺丝上紧，最后连接所有的管线。
GA55-75空压机单向断油阀分解图保养步骤
1、机组停机后防止油气混合物倒流回转子， 造成转子反转
GA37-90C空气过滤器保养步骤
过滤空气中灰尘及杂质，除 尘精度高达1મm(98%被滤除)
1、机组停机并按下紧急按纽； 2、将空气过滤器外壳表面灰尘操除干净； 3、双手将防尘盖抠按下，取出防尘盖； 4、取出空气过滤器； 5、将空气过滤器外壳内部的灰尘使用干 净的碎布清除干净； 6、取下手套，取出新空气过滤器； 7、检查空气过滤器表面是否有损坏情况； 8、检查空气过滤器内部是否有其他物品； 9、用干净的手将空气过滤器安装在空气 过滤器座内； 10、用双手握住干净的防尘盖安装在空气 过滤器座上。
弹簧的弹力伤人； 5、用32的套筒卡在阀杆上，用19的套筒将阀盖内的防滑螺丝拆下，
取出垫片； 6、用32的套筒将活塞往外旋，旋到阀杆与活塞完全分离，取出活塞、
大弹簧、阀杆、阀片、小弹簧，将活塞上的V型密封圈取出； 7、将所有拆下来的零件清洗干净并摆放整齐。 8、更换新保养包内的所有零件：将V型密封环装在阀体上并在密封环
12、安装所有连接管线。
O型圈（平面）拆装步骤
各连接处 密封防止渗漏
1、将O型圈表面清洁干净； 2、左手的大拇指在O型圈表面 任一位置按下，右手在离左手大 约3厘米的位置按住O型圈，如 图所示； 3、双手大拇指同时用力往内挤 压，将O型圈挤出来。 4、清洁O型圈槽内污垢； 5、将新O型圈表面轻微抹一层 黄油，安装在O型圈槽内，在O 型圈表面再轻微抹一层黄油； 6、因气候原因，部分O型圈在 安装时可能会大一点或下一点， 可适当的拉大一点点。 7、以上为O型圈正确的安装方 法，用螺丝刀或其他尖工具是错 误的，当然并不是所有的O型圈 都可以这样拆出来。
阿特拉斯离心式空压机的操作规程
离心式空压机的操作与维护一、操作开机1、打开低压电源开关。
检查电源指示灯是否亮。
2 、打开冷却水进出阀，进水压力≥0.30Mpa,水温≤32℃。
3 、检查显示屏参数满足启动条件，齿轮箱油温度≥25℃，油压≥0.2Mpa.4 、打开供气阀5、关闭冷凝水排放阀。
6 、通知供电部门送10KV高压电源。
7 、接通电源，按下启动按钮，空压机开始在卸载状态下运行，20秒钟后，空压机自动进入加载状态。
8、根据工艺用气量需要，按下“F3”卸载键，压缩机可以由手动卸载，再次按下F3键，压缩机回到加载状态。
9、运行正常后，打开后冷器下部排污阀，油水分离器排污阀，加热器排水阀，加热器蒸汽阀。
每三十分钟排放冷却水一次。
停机1、按下停机按钮，空压机开始一个程序设定的停机过程（运行几秒钟后自动停止）。
停机三十分钟内不准关闭冷却水，三十分钟内不准断低压电源。
2 、关上空气输出阀。
3 、三十分钟后关上冷却水进水阀。
4 、打开冷凝水排放阀。
5、在紧急状态下，立即使空压机停机，按下紧急停机按钮，发光二极管开始闪烁，在排除故障后，拉出紧急停机按钮。
二、维护和保养在开始任何维护保养和修理之前，按下停机按钮，等空压机完全停止后，再按下紧急停机按钮，关闭电源，并将空压机泄压。
1、在维护保养中，更换垫片，O型圈、垫圈。
2、保持油位在绿色标志范围内。
3、任何泄漏都应当及时处理。
4、在含尘量较大的环境里，及时的检查空气过滤器，必要时更换。
5、每六个月做到：(1)检查油雾管（如果有）的压降。
(2)拆下检查空气过滤器，并清洗。
6、每年做到：(1)更换空气过滤器(或根据现场情况随时清洁)。
(2)更换油过滤器。
(3)分析润滑油，如有必要就更换。
(4)清洗油滤网。
(5)检查冷却器，如有必要就进行清洗。
(6)检查调节系统、报警和停机功能以及传送器和电气元件。
(7)检查空压机联轴节对中情况。
7、每三年更换一次油雾器的滤芯。
8、冬季停机时尽量放空设备中的冷凝水，以防冻坏设备。
阿特拉斯空气压缩机操作维护规程
阿特拉斯空气压缩机操作维护规程1.目的对设备进行正确的维护保养检修和检测，使设备经常处于良好的技术状态。
2.适用范围一分厂阿特拉斯空气压缩机3.开机前的准备3.1如果压缩机在过去的6个月时间内没有使用过，那么在启动时需要改善压缩机主机的润滑情况。
拆下进气软管，拆下卸荷阀（UA），并向压缩机主机里面注入0.75升（0.2US加仑、0.17升mp加仑）的螺杆压缩机专用油。
然后重新安装好卸荷阀组件，重新接好进气软管。
并确保所有的连接紧固可靠；3.2检查油位指示计（GI），如果有必要的话须将油加满。
如果针尖指向在低油位区，则使油路系统的压力降低。
等到压缩机完全卸压后，将油塞（FC）的螺丝松开一圈，以便将系统内的残余压力释放掉。
然后拆下这个塞，加油，直至油碰到油塞。
然后装上加油塞并紧固。
3.3如果有必要，则清空空气过滤器的集尘器；3.4如果空气过滤器保养指示器的彩色区域完全显示出来，则应该更换空气过滤器。
重新复位保养指示器（VI）：将按钮按至末端；3.5检查冷干机是否已经启动；3.6接通电源，检查电脑控制器上的指示灯是否已经亮起。
3.7打开排气阀。
3.8按下控制面板的启动按钮。
然后压缩机开始运转，自动运行指示灯亮起。
4.运行中检查4.1操作人员须做好相关的安全保护。
4.2在操作过程中应确保所有的门板处于关闭状态；这些门板只允许在进行检查的短暂时间内打开。
4.3当主电机停止后，指示灯亮起时，主电机可以自动启动。
4.4在加载过程中检查油量：油位计的指针必须位于绿区，如果不是在绿区的话，按位于控制面板上的停止按钮。
4.5关闭空气排气阀，按下位于电子排水阀上的测试按钮，直到在空气储气罐与排气开关之间的空气系统完全卸压。
4.6如果空气过滤器保养指示灯的颜色部分出现，则应该更换空气过滤器芯。
将空气过滤器保养指示器上的按钮按至其末端。
4.7当自动运行指示灯LED亮起，电脑控制器会自动控制压缩机的运行，如加载、卸载、电机停转和重新启动。
阿特拉斯空压机系统保养
空压机及附属设备教育训练一、空压机及附属设备二、空压机干燥机工艺流程气路系统1．空气进气过滤器2、空气进阀3、压缩机主体4、单向阀5、油分离器6、最小压力阀7、后冷却器8、气/气热交换器9、水分离器（带排污装置）10、DD过滤器（可选件）油路系统11、油路12、油冷却器13、恒温旁通阀14、油过滤器15、油止回阀制冷系统16、制冷压缩机 21、热气旁通阀18、干燥机/过滤器 22、缓冲桶19、毛细管20、蒸发器注：型号不同，配置有所不同，实际配置以实物为准干燥机配置原理图JS-350AC示意图1、前置冷却器（AC专用）2、节能开关3、二次冷凝器4、空气热交换器5、气水分离器6、冷媒蒸发器7、冷媒低压表8、自动排水器9、冷媒储液器10、干燥机过滤器11、膨胀阀12、热气旁通阀13、气冷式冷凝器14、防冻开关 16、修理灌充阀15、冷媒压缩机 17、高低压保护开关注：型号不同，配置有所不同，实际配置以实物为准。
三、工作准备：空气压缩机1、检查电源正常2、检查油位，机油应在油位指示窗口正常位置（绿色）。
3、关闭手动排放阀4、打开压缩空气出口阀5、检查控制盘的电源指示LED干燥机1、电源电压、相数、频率是否符合规定（请对照铭牌），电源接线是否牢固。
2、系统各配管连接部分是否锁紧。
3、检查机台的制冷系统压力是否正常，当低于25psig时请检查温度是否过低，如非环境过低造成时请通知我司或经销商。
4、干燥机摆置是否适当，环境温度是否满足要求。
5、检查自动排水阀前端之球阀是否打开。
四、机器使用及操作空气压缩机1、计算机板操作2、机器工作原理Elektronilon I开机1、合上电源，检查电源指示灯是否亮起2、打开空气出气阀3、对GAPFF机型，关闭冷凝液手动排污阀4、按下开机按钮，空压机开始运行，自动运行指示灯点亮，开机后10秒，主电机从星形运行状态转换到三角形运行状态，空压机开始加载运行。
停机1、按停机按钮，指示灯熄灭，空压机卸载运行30秒后停机2、关闭空气出气阀并切断电源3、对GAPFF机型，打开手动排污阀紧急停查复位在紧急情况下停机，按紧急停机按钮，报警指示灯和代表该按钮的图标闪烁，在解除故障后，拔出该按钮解除锁定，并在重新开机前按重新设置键。
阿特拉斯空压机各阀件保养步骤
6、用800或1000#砂纸将阀芯及活塞表面均匀磨光滑， 同时将所拆下的所有备件清洗干净；
7、将活塞及阀芯表面轻微抹一层黄油进行回装，并更换所有O型圈及密封垫；
8、将已保养好的断油阀上下活动，听其活动的声音是否正常，或使用气管看阀芯的动作情 况。
2021/3/26
5
G系列油气分离器保养步骤
将油与气彻底分离，三级高效分离， 过滤精度低于2mg/m³
1、拆卸连接油缸盖的所有连接管线并清洁表面灰尘； 2、取出回油管（GA90以下空压机无法拆）； 3，将固定油缸盖的所有螺丝拆下来； 4、使用24的扳手或快速套筒将顶丝往左旋，直到油 缸盖升至高于O型圈位置，将油缸盖往外旋转， GA90以下空压机油缸盖可直接抬下来，但要小心碰 坏回油管；
7、更换新保养包内的所有零件：将两套密封环装在阀体上并在密封环表面轻微涂一层黄油 8、将O型圈装在固定弹簧的盖板上，轻微涂一层黄油，将加载阀体、弹簧、盖板安装 用
13的扳手将两颗长螺丝对角先安装，使压盖接近阀体，然后安装两颗短螺丝，最后均 匀上紧。
9、将加载活塞表面轻微涂一层黄油，安装时小心胶皮翻过来，然后将活塞在缸套内来回活 动5次。
2021/3/26
4
G、Z系列油过滤器保养步骤
过滤油路当中的杂质及碳颗粒， 相当于生活当中的垃圾桶
1、机组停机后按下紧急按纽； 2、将油过滤器座表面的污垢清除干净； 3、用专用扳手卡在油过滤器顶部向右 旋转，将油过滤器取下； 4、如果拆不下时，应将扳手往下移至 油过滤器底部进行强行拆卸； 5、将旧油过滤器妥善处理，防止油漏 出来； 6、将新油过滤器密封圈上抹一层新机 油，禁止使用黄油，黄油干了之后不便 拆卸； 7、将手上的油污擦干净，安装油过滤 器； 8、将油过滤器向左旋转贴紧油过滤器 座，双手用力旋转二分之一圈即可，确 保不漏油； 9、安装油过滤器严禁使用扳手旋紧， 防止油过滤器表面紧破。
阿特拉斯空压机保养内容
阿特拉斯空压机保养内容
阿特拉斯空压机保养内容：
一、循环系统保养
1.检查循环系统的各种性能参数，确保其正常运行
2.检查压力开关是否正常，确保它能够正常工作
3.检查风压管道，及其所有连接件的紧固情况，并找出和修理可能存
在的漏气
4.将上述步骤完成后，检查系统内润滑油质量。
应该定期更换润滑油。
二、电气系统保养
1.检查电机紧固件，确保其牢固无松动
2.检查厂家提出的主要电气设备的的正常运行
3.定期检查变速箱的油位情况，以确保正确润滑
三、过滤器保养
1.检查各种过滤器及其配件是否正常工作
2.定期清理滤芯，防止异物堵塞
3.定期更换过滤器滤芯，以保证过滤效果
四、安全保养
1.定期检查安全器，确保其能够有效地对危险范围内的运转情况作出
应急处理
2.检查机箱及其门圈，确保控制器及旁路保护具有正常的电气运行
3.定期检查润滑系统的各项参数，确保机器的正常润滑
五、电气系统保养
1.检查发生器是否正常工作
2.检查系统电气配置是否正确
3.定期检查电压和频率，确保其正常工作
六、外壳保养
1.定期清洗外壳表面
2.检查外壳的表面是否有裂纹或变形
3.检查外壳与管道是否有漏气。
阿特拉斯空气压缩机GA75操作维护规程
阿特拉斯·科普柯GA75﹢螺杆式空气压缩机操作维护规程1 设备开机前准备工作1.1 空气压缩机组应由专人持证操作，并熟悉设备的性能与结构。
1.2 开机前检查油气分离罐中的油位，油位应介于加油孔颈部与油位观察孔顶端之间（如润滑油量不足，加入适量润滑专用油保持正常的油位）。
检查是否有遗留物品和工具，关上机组门。
1.3 试运转时，严格检查压缩机的运转方向，当发现反转应立即停机，切断电源，把三相线任何两根对调再重新开机，否则会损坏压缩机（每次工厂电源检修须注意！）。
1.4 空压机内的所有软管和管道状况良好、安全可靠，无泄漏。
所有紧固件均已旋紧。
1.5 如果空压机在6个月内未运行，应在起动之前润滑压缩机主机头：断开进气软管，拆下卸载装置，将约0.75升压缩机专用润滑油倒入主机进口中。
重新装好卸载装置并边连接好进气软管。
1.6 检查冷冻式干燥机的仪表板上的冷媒高、低压表读数是否在0.5MPa-1.2MPa范围内。
如果发现冷媒低压表读数为零，说明制冷剂已泄漏，请立即报告修理。
2 设备操作规程2.1 打开排气阀。
当需要回收油回路中的热能时，按顺时针方向向内转动空压机内能量回收装置上的选择器轮。
2.2 接通电源。
检查控制面板上的电源指示灯是否亮起。
2.3 按下控制面板上的起动按钮。
压缩机开始运行，自动运行指示灯会亮起。
起动10秒后，驱动电机会完成星-三角转换，压缩机开始加载运行。
2.4 待空压机系统压力接近0.7 MPa时 ,接通冷干机电源，按下启动按钮，冷干机开始运行，观察冷媒低压表及冷媒高压表，如果冷媒低压表逐渐下降，冷媒高压表逐渐上升，说明冷干机运转正常。
2.5 冷媒低压表和冷媒高压表指示正常范围分别是：0.3 MPa-0.6MPa， 1.2 MPa-2.0MPa。
2.6 停机操作：按下停机按钮。
自动运行指示灯将熄灭，压缩机将在卸载运行30秒后停止运行。
关闭排气阀。
打开储气罐手动排泄阀，排除冷凝水。
阿特拉斯空压机保养手册
無錫阿特拉斯.科普柯壓縮機有限公司電腦控制器用戶使用手冊目錄頁次頁次1概述510.3查詢運行時間及保養設置值161. 1控制壓縮機510.4保養信息復位161. 2保護壓縮機511測詴子菜單:顯示屏測詴161.2. 1故障停機和電機過載511.1功能161.2.2故障停機報警511.2步驟161.2.3機電旋轉方向的控制512修改設置值子菜單:修改調節系統,1.2.4報警5保護功能及保養要求的設置值171.3監測易損件的工作狀態(保養要求報警)512.1功能171.4斷電后自動從新起動512.2步驟17 2控制面板612.3修改壓縮機調節系統的設置值172.1指示器.鍵和按鈕612.3.1修改加載壓力172. 2圖標612.4修改保護功能的設置值18 3顯示屏鍵712.4.1主機排氣口溫度183.1顯示屏712.4.2露點溫度193.2滾動鍵712.4.3冷卻水出水溫度193.3表格鍵712.5修改保養要求的設置值203.4功能鍵713定時器子菜單:編制壓縮機開機4菜單式控制程序7/停機指令214. 1控制程序的功能713.1功能214.2選擇菜單1113.2步驟214.2.1主顯示1113.2.1編制開機/停機指令214.2.2調用其它菜單1113.2.2激活/撤消定時器214.2.3返回主菜單或主顯示1113.2.3顯示各項指令的列表21 5主顯示:壓縮機狀態簡述/進入13.2.4修改指令21所有功能的起點1113.2.5增加指令225.1功能1113.2.6刪除指令225.2步驟1114配置子菜單:從新編制時間.日期.顯示6主菜單:進入其它功能的起點12語言.單位.電機起動及日期的形式236.1功能1214.1功能236. 2步驟1214.2步驟23 7狀態參數子菜單:查詢壓縮機保護15儲存子菜單:查詢由電腦控制器儲存的功能的狀態及復位情況12壓縮機數據237.1功能1215.1功能237.2步驟1215.2步驟237.2.1沒有出現故障停機報警信號15.2.1上次故障停機的有關數據或故障停機信號13舉例說明237.2.2出現故障停機信號1316其它更多的功能:快速瀏覽壓縮機7.2.3出現故障停機報警信號13實際狀態247.2.4出現報警信號1316.1功能247.3故障停機的復位1416.2步驟247.4電機過載的復位1417手動加載/卸載25 8實測數據子菜單:查詢實測數據1417.1功能258.1功能1417.2手動卸載258.2步驟1417.3手動加載25 9時間子菜單:查詢運行時間.加載時間.18編制設置值25控制器工作時間和電機啟動次數1518.1調節系統的設置值259.1功能1518.2保護功能的設置值269.2步驟1518.3保養要求的設置值27 10保養子菜單:查詢保養信息并使其復位1610.1功能1610.2查詢保養信息161 概述電腦控制器自動控制壓縮機的運行狀態,即:一 壓縮機的加載和卸載如果壓縮機主機排氣口溫度低于故障停機設置值,一 一旦可能,壓縮機就停機但高于設定的報警值時,電腦控制器將在達到故障停機一 需要時重新起動壓縮機值前產生一個報警信號以提醒操作者,并顯示在操作面為控制壓縮機,閱讀和修改可編制的參數,電腦控制板上.器配有控制面板,它上面有:一 顯示壓縮機狀態的指示燈1.2.3電機旋轉方向的控制一 一個顯示屏,用于顯示運行狀態,保養要求或故障GA90C 型壓縮和近期生產的GA30到GA75型壓縮機上信息的電腦控制器,具有控制電機正確旋轉方向的功能:一 壓縮機的控制鍵和查詢由電腦控制器采集的數據的如果旋轉方向有誤,電腦控制器的顯示屏上會出現故各種功能鍵障信息.這時,切斷電源并交換兩根進線的位置.一 手動開機和停機按鈕一 緊急停機按鈕1.2.4報警一般說來,電腦控制器具有以下功能:如果冷卻水出水溫度或露點溫度,超過報警設置值的話,一 控制壓縮機也會出現報警信息.參見第7.2.4節中的內容一 保護壓縮機一 監測易損件的工作狀態1.3監測易損件的工作狀態一 斷電后自動重新起動(出廠時該功能未被激活)(保養要求報警)電腦控制器連續監測壓縮機的重要部件(如,油,油過1.1控制壓縮機濾器,油氣分離器和空氣過濾器)的工作狀態,把每次根據實際耗氣量,電腦控制器通過壓縮機的自動加載的讀數值都于設定值比較.如果超過設定值,信息將和卸載,使氣網壓力保持在可編制限值的范圍內.出現在顯示屏上,提醒操作者更換所顯示的部件.電腦控制器將許多可編制設置值考慮在內,如:一 卸載壓力 1.4 斷電后自動重新起動一 加載壓力一 最少停機時間如果停電后電源恢復,電腦控制器中含有自動重新起動一 電機的最多起動次數壓縮機的功能.壓縮機出廠前,此功能設置在"無效狀態"為盡量減少功率消耗,一旦可能(當預期的卸載間隔如果需要的話,可以將此功能激活.請于阿特拉斯.科普超過設定值)控制器會將壓縮機停機,并當氣網壓力柯聯系.下降至接近加載壓力時,再重新起動壓縮機.如果預期的卸載間隔低于設定值,壓縮機將繼續運行以避免太短的停機間隔.當壓縮機已自動停機且氣網壓力下降時,電腦控制器將在氣網壓力下降至加載壓力前起動壓縮機,以避免由于延遲加載的原因,而導致氣網壓力降至設定的最低值以下.當壓縮機手動停機時,電腦控制器將使壓縮機卸載運行30秒,然后停機.1)第一章中的附注1.2 保護壓縮機1.2.1故障停機和電機過載1)如果當時壓縮機處于自動卸載狀態,且已卸載運行10秒,如果壓縮機主機排氣口溫度超過設定的故障停機值,壓縮機將在停機前保持卸載運行30-10=20秒.壓縮機將停機,這將顯示在控制顯示屏上. 無錫阿特拉斯.科普柯壓縮機有限公司 電腦控制器用戶使用手冊當壓縮機主電機或風扇電機過載時,壓縮機也會停機.2)2)僅適用于GA30-GA90C 型壓縮機.1.2.2故障停機報警22.1123456編號 名 稱712 電源接通8巴barS3菜單Menu 更多More 卸載Unld 13 報警2.2 圖標(圖 2.1 )10 緊急停機11 自動運行排氣Delivery air 限值, 自動加載, 卸載, 停機指示器,鍵和按鈕(圖 2.1)自動運行指示燈 表示電腦控制器自動控制壓縮 機的運行: 壓縮機根據實際耗編 號 名 稱 功 能氣量及電腦控制器中設置的極控制面板無錫阿特拉斯.科普柯壓縮機有限公司 電腦控制器用戶使用手冊燈會亮.請參見第7節中的內 容.顯示屏 顯示壓縮機的運行狀態,被監 的易損件的保養情況和其他 或重新起動.電源接通指示燈 表示電源接通供電.總報警指示燈 如果出現報警或故障停機報警 信號或傳感器失靈時,此指示 容.滾動鍵 按此鍵可滾動顯示屏. 請參見 第3.2 節中的內容.表格鍵 按此鍵可顯示下一區的內容. 故障信息.請參見第3.1節中 的內容.功能鍵 用于控制壓縮機和編制有關設 定值. 請參見第3. 4節中的內 機手動卸載后, 請同時參見第 1.1節中的內容.緊急停機按鈕 緊急情況下按此按鈕,壓縮機 立即停機.排除故障后,向左 請參見第3.3 節中的內容.開機按鈕 按此鍵起動壓縮機.指示燈 (1)亮, 表示控制器投入運行 (進入自動運行狀態).當壓縮自動加載Auto loaded旋轉此按鈕或將其拉出使其復 位.F1 F2 F3圖 2.2 顯示屏的典型舉例3 狀態參數 7 查詢壓縮機的保護功能,諸如 縮機組,還能編制露點溫度的 顯示形式和露點保護.定時器 13 編制壓縮機開機/停機命令.配置 14 編制時間,日期,顯示語言, 單位,電機起動形式和日期行 式.對于GA5-GA45-55C 型壓測詴 11 顯示測詴情況.修改設定值 12 修改調節系統的設定值(如. 加載壓力和卸載壓力),保護 功能的設定值(如,故障停機 的溫度值)和保養要求的設定 值(如,油).時鐘 9 查詢壓縮機運行時間,加載時 間,電腦控制器工作時間和電 機起動次數.保養要求 10 查詢油,油過濾器,油氣分離 器和空氣過濾器的保養要求, 并在完成保養后,使其復位. 態.對于GA55-75-90C 型壓 機組,還能查詢出油氣分離 器上的實際壓降,風扇電機過 載保護狀態:對于水冷型壓縮 機組,還能查詢出實際的冷卻 水出水溫度.(故障停機和故障停機報警)的 狀態,以便故障停機和電機過 載信息排除后使壓縮機復位.實測數據: 8 查詢壓縮機主機排氣口的實測 溫度,實測露點(內直冷干機 的壓縮機)及電機過載,保護狀4 菜單式控制程序4.1控制程序的功能(圖 4.1-4.3)程序 參見 功 能 章節主顯示 5 略顯示壓縮機的運行狀態子菜單主菜單 6 是通過子菜單調用其他功能的顯示屏-鍵3.1 顯示屏(4-圖 2.1)無錫阿特拉斯.科普柯壓縮機有限公司 電腦控制器用戶使用手冊一 顯示當前讀數的傳感器名稱 一 壓縮機運行狀態(壓縮機加載,停機等),所監測 的元件需保養(如,油過濾器和空氣過濾器)或故 起點.一 傳感器的當前讀數及其單位顯示屏有四行,每行可顯示16個字符.典型的顯示如圖2.2所示.它顯示以下內容:1.在頭三行:是調用所有功能的起點.3.2 滾動鍵(6-圖 2.1)這些鍵標以垂直的箭頭,可以滾動顯示屏.障信息(如,停機故障).2.在第四行,就在三個功能鍵(F1/F2/F3)上面,顯示 這三個功能鍵的當前功能.鍵(6)變可以看到前面的內容.3.3 表格鍵(7-圖 2.1)這個鍵標以兩個水平方向的箭頭,允許操作者顯示下一只要向下的箭頭出現在顯示屏最右邊,按同方向的滾動鍵(6)變可以看到下面的內容.只要向上的箭頭出現在顯示屏最右邊,按同方向的滾動這些鍵用于:一 手動加載/卸載壓縮機一 查詢或編制設定值一 電機過載,故障停機或保養要求,或緊急停機等故區的內容,如,在修改設定的參數值時.3.4 功能鍵(5-圖 2.1)著所顯示的菜單不同而變化.每個鍵的當前功能都以縮略形式出現,且顯示在顯示屏底線相關的鍵上面.此時只有被激活的有關功能才顯示出來.障排除后,功能復位一 允許查詢電腦控制器儲存的所有數據利用功能鍵能在可用菜單中作出選擇.這些鍵的功能隨5 主顯示屏:壓縮機狀態簡述 /進入所有功能的起點5.1功能4.2.1 主顯示屏當電源接通后,主顯示屏自動顯示出來,簡單地顯示壓縮機的運行狀態.按功能鍵(5-圖2.1)可選擇其它菜單.4.2.2調用其他菜單主菜單按<<Mune>>(菜單)鍵激活主菜單,這樣通過子菜單能選擇其他大多數功能;按<<Slct>>(選擇)鍵可以選擇子菜單;參見第6節中的內容.更多按<<Mune>>(菜單)鍵可以快速瀏覽壓縮機的實際狀態;參見第16節卸載或加載<<Unld>>(卸載)鍵和<<Load>>(加載)鍵分別用于手動卸載和手動加載;參見第17節.4.2.3返回到主菜單或主顯示屏主菜單每當<<Mune>>(菜單)出現在顯示屏(4-圖2.1)底部一行時,按此鍵即可從子菜單返回主菜單.主顯示屏每當<<Main>>(主顯示屏)出現在顯示屏上時,按此鍵即可從菜單返回主顯示屏.停機或報警 如果壓縮機故障停機,電腦控 制器將自動查詢狀態參數顯示 屏(見第2節),從而顯示出故 障停機的原因.通過菜單還可 查詢與故障停機有關的其他參 數.-壓縮機停機 -手動卸載如果定時被激活(參見第13 節),則"定時器激活"的信 息也將顯示出來.3 電機過載,故障2 當前讀數的單位 壓力單位可能是bar.psi 或 kg/cm2,這取決于編制時的設 定.溫度單位可能是(射氏度) 或(華氏度).參見第14節中的內容.3 壓縮機狀態 例如:自動加載Auto loaded菜單Menu 更多More 卸載Unld F1 F2 F3圖5.1 主顯示屏舉例行數顯示 備注1 當前傳感器名稱也說例外情況,當在電腦控制器中修改數據的過程中,若一斷時間內內有觸動顯示屏,則顯示屏保持不變,因為電腦控制器無法斷定是接受還是拒絕新的 數據.排氣Delivery air 巴bar 7.0程序 參見 功 能 章節更多 16 快速瀏覽壓縮機的實際狀態: 是自動控制還是手動控制;是 本地控制還是遙控控制;開 機/停機的定時器是開還是儲存數據 15 查詢儲存數據:上次故障停 機,上次緊急停機,最長的一 次加載時間和最長的一次卸載 時間.還有油氣分離器的壓降.手動加載/ 17 手動加載/卸載壓縮機4.2 選擇菜單(圖4.1-4.3) 關;系統最高壓力;排氣壓力 和溫度;露點;電機過載狀 態;運行時間及加載時間;對 于GA55-75-90C 型壓縮機組,主顯示屏顯示出壓縮機運行狀態的簡單情況,并且是電腦控制器調用所有其他功能的起點.5.2步驟當電源接通時,主顯示屏自動顯示出來.如果在4分鐘內還沒有使用功能鍵或帶箭頭的鍵(5.6和7-圖2.1),電腦控制器將自動返回到主顯示屏.3334注意當有一條以上的信息需要顯示(如,同時要顯示報警和保養信息)時,每條信息將顯示3秒,然后再顯示下一條,如此 輪番交換.7.2 步驟.1.按<<Menu>>(菜單)鍵(5-圖2.1)后,激活主菜單.2.出現在顯示屏第二行的第一個 選擇是<<Status data>>(狀態參數).3.按<<Slct>>(選擇)鍵(5-圖 2.1)7.1 功能狀態參數子菜單給出與壓縮機保護功能(故障停機.報警和故障停機報警)有關的信息,并允許在排除了故障停機和電機過載的故障后,可將其復位.息.7 狀態參數子菜單:查詢壓縮機保護功能的狀態及復位情況個名稱,用滾動鍵(6-圖 2.1)可以查看其它子菜單當前<<Status data>>(狀態參數)子菜單可被選中用滾動鍵 可以選擇其它子菜單按<<Slct>>(選擇)鍵,選中<<Status data>>(狀態參數)子菜單時,即可查看有關狀態參數的詳細信主菜單Main 選擇Slct F1 F2 F3圖6.1主菜單舉例顯示屏上顯示出當前可被選擇的子菜單名稱(僅顯示一6.2步驟需要激活主菜單時,:可按主顯示屏(圖 5.1)上的<<Menu>>(菜單)鍵任何一個 子菜單上的<<Menu>>(菜單)鍵狀態參數Status data 6 主菜單: 進入其它所有功能的起點6.1功能主菜單是操作員通過選擇子菜單而進入其他功能的起點.傳感器出錯 顯示出某個傳感器失靈: 對于GA5-45-55C 型機組: 壓縮機主機排氣口的 溫度傳感器行 數 顯 示 備 注 容,找出出現此信息的真正原 因.3 保養要求 顯示出所監測的易損件需要進 行保養.請參見第10節中的內讓壓縮機停機.切斷電源,并 按有關使用說明書上的指南, 讓壓縮機系統卸壓,檢查傳感 器上的導線.如果需要的話, 排氣口的壓力傳感器 對于FF 型機組: 還有露點傳感器壓縮機主機排氣口的 溫度傳感器排氣口的壓力傳感器 油氣分離器上的壓差傳感器 更換傳感器.傳感出錯 顯示出某個傳感器失靈: 對于GA55-75-90C 型機組: 讓壓縮機停機.切斷電源,并 按有關使用說明書上的指南, 讓壓縮機系統卸壓,檢查傳感 器上的導線.如果需要的話, 對于水冷型機組,還有冷 卻水出水溫度傳感器 對于FF 型機組: 還有露點傳感器顯示屏下面的功能鍵 參見第4.2節中的內容.更換傳感器.遙控控制 顯示出壓縮機 處于遙控控制狀 態.請與阿特拉斯.科普柯聯 系.排氣Delivery air*故障停機Shutd 報警warn菜單Menu **更多More **卸載Unld F1 F2 F3圖 7.3 故障停機報警顯示屏舉例7.2.4 出現報警信號1.指示燈(3-圖2.1)會亮,主顯示屏轉換到類似圖 7.5的顯示屏.排氣Delivery air巴bar 7.0 *報警warning *菜單Menu **更多More **卸載Unld F1 F2 F3圖7.5 報警顯示屏舉例2.顯示符(**)閃爍,報警信息與壓縮機加載運行或卸載運行的信息輪流出現.此報警表明:對于GA55-75水冷型壓縮機,冷卻水出口的溫度已超過設定的報警值.對于GAFF 型機組(即帶冷干機的壓縮機),露點溫度已超過設定的報警值.1 3.想要查看更詳細的情況,參考第7.2.3節的步驟3和7.2.1沒有出現故障停機報警信號或故障停機信號所有狀態都正常 AII conditions are ok 菜單MenuF1 F2 F3圖7.1 狀態參數顯示屏舉例這種情況下,指示燈(3-圖 2.1)不亮,顯示屏上顯示所有狀態都正常(圖 7.1):屏上會自動出現故障停機顯示屏(圖 7.2).如果故障停機是由于主機排氣口溫度太高引起的話,則會出現類似圖7.2的顯示屏:7.2.2 出現故障停機信號如果壓縮機故障停機,指示燈(圖3- 2.1)會閃爍,顯示菜單Menu ** ** 復位Rset F1 F2 F3圖7.1 狀態參數顯示屏舉例主機排氣口Element outlet故障停機Shd 最大值Max 120C 122單.在這種情況下,會出現子菜單的第一個選項,即<<shut-downs>>(故障停機).按<<Slct>>(選擇)鍵選中它,即可返回到故障停機顯示屏(圖 7.2).其它選項(即<<protections>> (保護功能) 和 <<start 顯示屏頭一行,排氣口實際溫度(<<C 122>>)和顯示符(**)都在閃爍.這時仍能在其他菜單之間滾動,然后返回到狀態參數菜 conditions are ok>>(所有狀態都正常)de2信息,則表明:除已出現的故障停機情況外無任何其他報警.無起動失敗情況.failures>> (起動失敗)),可通過滾動鍵進行選擇.當所需的選項出現在顯示屏上,按<<Slct>>(選擇)鍵可查詢該項的信息.當選擇<<protections>> (保護功能) 和 <<startfailures>> (起動失敗)時,出現 <<All 關于如何 復位故障停機信息請參考第7.3節中的內容.7.2.3 出現故障停機報警信號如果出現故障停機報警信號,指示燈(3-圖 2.1)會亮,且主顯示屏上會轉換到類似圖7.3的顯示屏巴bar 7.0主機排氣口Element outletC 116菜單Menu ** **F1 F2 F3故障停機Shdw 最大值Max 110伴隨著顯示符(**)閃爍.4按<<Slct>>(選擇)鍵選,再按滾動鍵直到出現<<pro tections>> (保護功能)選項,并選中它.屏幕上會顯示類似圖 7.4的內容,表明壓縮機主排氣口圖 7.4 故障停機報警顯示屏舉例2.顯示符(**)閃爍,報警信息與壓縮機加載運行或卸載運行的信息輪流出現3.按<<Menu>>(菜單)鍵:出現主菜單(圖 6.1),并6.切斷電源后,檢查壓縮機.7.當報警情況一排除,報警信號就會自動消失. 4.如果必要的話,讓壓縮機停機,并排除故障.溫度(116c)太高了.請參考使用說明書中相關章節排除此故障.5.如果必要的話,按O(9-圖 2.1)使壓縮機停機,并等待它停機.8.實測數據子菜單:查詢實測數據:實際壓力壓縮機主機排氣口的實際溫度壓縮機主機排氣口的故障停機溫度設定值和故障停機報警溫度設定值.實際的露點溫度(僅適用于FF 型壓縮機組)電機過載保護狀態.對于GA55-75-90C 型壓縮機還有:油氣分離器實際壓降風扇電機過載保護狀態對于G55/75水冷型壓縮機還有:冷卻水的實際出水溫度8.2 步驟1.按<<Menu>>(菜單)鍵(5-圖2.1),激活主菜單.2.用滾動鍵(6-圖 2.1)在可選項中滾動選擇,直到<<Measured Data>>(實測數據)出現在顯示屏的第二行.3.按<<Slct>>(選擇)鍵(5-圖 2.1).屏幕上會顯示類似圖8.1的內容:排氣Delivery air菜單MenuF1 F2 F3圖8.1 實測數據顯示屏舉例顯示屏顯示出排氣壓力為8.8bar,且滾動鍵I 可用于查詢其它實測數據.如果其中一個 傳感器與保護功能(故障停機或電機過載)有關,屏幕上會顯示出類似圖8.2的內容:主機排氣口C故障停機 最大值菜單 報警F1 F2 F3圖 8.2 實測數據顯示屏舉例7.3 故障停機的復位1.假設出現類似圖 7.2的故障停機顯示屏.實測溫度為<<122>>顯示屏第四行顯示當前的功能鍵,如:<<Menu>>(菜單)用于返回子菜單,允許在<<shut-downs>>(故障停機).<<protections>>2.該顯示屏表示:<<Shd>>:壓縮機故障停機是由于壓縮<<element outlet>>(主機排氣口)溫度太高.<<Max>>:最高溫度的設定值為<<120>>3.切斷電源,并排除故障.當所有故障都排除后,接通電源并按<Rset>>(復位)鍵復位,再按<<Menu>>(菜單)鍵和<<Main>>(主顯示屏)鍵,返回到主顯示屏,并用按鈕(8-圖 2.1)從新起動壓縮機.(保護功能)和<<start failures>>(起動失敗)之間選擇.<Rset>>(復位)出現下列顯示屏:電機過載Motor overload故障停機Shd 常閉NC 異常Not normal7.4 電機過載的復位如果主電機過載繼電器(F21)或風扇電機斷路器(Q15) 1)跳閘,壓縮機將會故障停機,且指示燈(3-圖 2.1)將閃爍此例說明:壓縮機故障停機是由于電機過載引起的電機過載繼電器的接觸器通常是閉合的當工作狀態為<<Not normal>>(異常)時,即當前菜單Menu ** ** 復位Rset F1 F2 F3圖7.6 電機過載顯示屏舉例1.切斷電源,排除故障.當電機冷卻后,過載繼電器(F22)會自動復位,但斷路器(Q15) 1)必頇手復位.出現的<<Not normal>>(異常)信息會轉到<<Not normal>>正常).接觸器觸點已斷開.顯示屏上頭一行和顯示符(**)都閃爍.3.按I(8-圖 2.1)按鈕,從新起動壓縮機.第7章中的附注2.接通電源并按<Rset>>(復位)鍵,然后按<<Menu>>(菜單)鍵和<<Main>>(主顯示屏)鍵返回到主顯示屏.1)僅適用于GA30-GA90C 型壓縮機.巴bar 8.8F1 F2 F3圖 8.5 實測數據顯示屏舉例 (菜單)鍵可以返回子菜單,而<<Mod>>(修改)鍵可以修改定時器上所顯示的值;如果要修改該讀數,請與阿特拉斯.科普柯聯系.圖 9.1加在時間顯示屏舉例 顯示屏上顯示出該壓縮機已加載運行了1000小時.顯示屏底部一行顯示出當前的功能鍵,即<<Menu>>加載時間Loading hours 小時Hrs 1000菜單Menu 修改Mod F1 F2 F3電腦控制器工作時間.典型舉例(圖 9.1 )此例中,選擇了<<Loading hours>>(加載時間)這個選項:2.用滾動鍵(6-圖 2.1)在可選項中滾動選擇,直到<<Hours>>(時間)出現在顯示屏的第二行.3.按<<Slct>>(選擇)鍵(5-圖 2.1).顯示屏 上出現壓縮機的運行時間.用滾動鍵(5-圖 2.1).可查詢其它選項,即加載時間,電機起動次數.和顯示屏上的內容表示故障停機報警值已設定,即最高為110C.按<<Rtrn>>(返回)鍵可返回到如圖 8.2所示的顯示屏.9.2 步驟9 時間子菜單: 查詢運行時 間,加載時間,控制器工C 85當前繼電器的工作狀態正常<<Normal>>(即觸點閉合)繼電器的觸點斷開將引起壓縮機故障停機(<<Shd>>)Pest(起動許可條件):如果電機過載,壓縮機將無C 48.4間及電機起動次數.故障停機報警Shdw 最大值Max 110 返回Rtrn 法起動.7.按如圖8.2的顯示屏中的<<Warn>>鍵后,屏幕上會顯示類似圖8.5的內容:主機排氣口Element outlet 1.按<<Menu>>(菜單)鍵(5-圖 2.1),激活主菜單.顯示屏上顯示出:作時間及電機起動次數9.1功能查詢壓縮機的運行時間,加載時間,電腦控制器工作時實際溫度為<<85>>.用<<Warn>>(報警)鍵可以查詢報警設定值,參見步驟7.5.只有對FF 型壓縮機組,才可用滾動鍵查詢露點溫度.參見圖8.3.露點電機過載繼電器的觸點通常是閉和的(<<NC>>)報警值Warn 最大值Max 15菜單MenuF1 F2 F3圖 8.3 實測數據顯示屏舉例 顯示屏上顯示出:該讀數為露點溫度值.報警值已設定好,即最高為15C F1 F2 F3圖 8.4 實測數據顯示屏舉例 實際溫度為4C 注意:對于GA5-45-55C 型壓縮機組,除非在<<Configur-ation>>(配置)子菜單(參見第14節)中將露點的顯示設置為具體 的數值,否則露點狀態將僅顯示<<normal>>(正常)或<<not normal>>(異常)6.顯示屏右邊的垂直箭頭表示顯示屏可以向下滾動,查詢其它實測數據,如:電機過載狀態:參見圖菜單Menu故障停機Shd 起動許可條件PeSt 常閉NC 顯示屏上顯示出:該讀數為壓縮機主機排氣口溫度.電機過載Overload motor 正常Normal故障停機值已設定好,即最高溫度為<<120>>.。
阿特拉斯空压机保养内容
阿特拉斯空压机保养内容阿特拉斯空压机是一种常见的工业设备，用于产生高压气体供应给生产线或其他机械设备。
为了确保阿特拉斯空压机的正常运行和延长其使用寿命，定期进行保养是非常重要的。
本文将介绍阿特拉斯空压机的保养内容，希望对您有所帮助。
首先，定期清洁是阿特拉斯空压机保养的重要一环。
清洁阿特拉斯空压机可以去除积累在设备表面上的灰尘、油污和杂质。
在清洁过程中，要注意使用合适的清洁剂，并确保将设备彻底清洁干净，避免残留物对设备造成损害。
其次，定期更换滤清器也是阿特拉斯空压机保养的必要措施之一。
滤清器的主要作用是过滤空气中的杂质和水分，保护阿特拉斯空压机的正常运行。
根据使用情况，通常建议每3个月或者根据设备运行小时数进行一次滤清器更换。
同时，定期检查和调节阿特拉斯空压机的油液和润滑系统也是保养的重要环节。
正常的润滑可以减少机器运行时的摩擦和磨损，确保设备的稳定性和可靠性。
在进行油液更换时，要注意选择适合的油品，并按照设备规定的更换周期进行操作。
此外，定期检查和维护阿特拉斯空压机的冷却系统也是保养的必要步骤之一。
冷却系统的正常运行可以避免设备过热，影响阿特拉斯空压机的性能。
保持冷却系统的无堵塞和无泄漏状态，并定期清洗冷却器和风扇，以确保设备的散热效果。
最后，定期检查和校准阿特拉斯空压机的控制系统也是保养的重要内容之一。
控制系统的正常运行可以确保设备的准确运行，同时也有助于提高设备的能效。
定期检查和校准空压机的控制仪表、传感器和安全装置，以确保设备的稳定性和安全性。
除了以上几点，阿特拉斯空压机的保养还需要根据设备的具体情况和厂家的建议进行其他维护工作。
在保养过程中，一定要注意安全操作，遵守设备的操作规程和注意事项，避免意外事故的发生。
总之，阿特拉斯空压机的保养内容包括定期清洁、滤清器更换、油液和润滑系统的维护、冷却系统的检查和维护、控制系统的检查和校准等。
通过定期保养，可以确保阿特拉斯空压机的正常运行和延长其使用寿命。
阿空压机维保安全操作及保养规程
阿空压机维保安全操作及保养规程前言阿空压机是在工业生产中常用的设备之一，负责将大气中的空气通过压缩装置将其压缩成高压气体，因此在使用中需要严格遵守安全操作规程和保养规程，以保证其正常运行和使用寿命，并确保生产安全。
本文将介绍阿空压机的维保安全操作及保养规程，以供相关工作者参考。
维保安全操作日常维护1.定时清洁阿空压机工作时会吸入大量的空气，如果长时间不清洁将会导致风扇、散热片等部件积聚尘土，影响空压机的散热效果，甚至会导致机器过热。
建议每隔一段时间对机器的风扇、散热片、复位开关、散热孔等部分进行清洁，保证设备通风畅通。
2.定时检查工作状态应每天进行阿空压机的工作状态检查，包括排水、压力表、温度表等部分的检查。
3.坚持保养对于长期使用的设备而言，必须进行合理的维保，防止机器出现老化、损坏等问题，从而延长设备的寿命。
异常情况处理1.温度过高如果发现设备运行时温度升高过快，应立即停机并观察设备的散热效果，寻找散热孔是否被堵塞等问题。
2.压力异常阿空压机在工作时，如果出现高压或低压等异常情况，应及时检查设备的排气管路是否存在故障或者漏气的情况，及时排除隐患。
3.声音过大声音过大的情况，通常意味着设备出现了某种异常，建议及时关机并找到原因来排除这种异常。
保养规程润滑系统维护注意：如果不按照说明书的规定进行正确的润滑，可能会导致设备磨损过快，从而影响设备的使用寿命。
1.分配润滑油确认润滑油等级是否符合说明书规定，并按照说明书分配润滑油。
2.润滑油更换遵循说明书中的频率和方法，定期更换润滑油，并注意油的规格是否正确。
3.滤清器的更换滤清器的更换频率和方法应按照说明书规定的方法进行操作，不得随意更改。
空气系统保养1.清理应定期检查管道、过滤器、风扇、散热片等部件是否被灰尘、污垢堵塞，如果存在堵塞，应清理设备内部的过滤器、管道、散热片等部件。
2.异常情况排除如果发现设备工作时压力过高或过低，应检查设备内部是否存在故障，并及时寻找解决方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径；学海无涯苦作舟
阿特拉斯空压机保养操作方法
阿特拉斯空压机保养操作方法
1、检查阿特拉斯空压机电气部分的接头接触及绝缘阻值：
空压机的电气部分分为主电路、控制电路和信号变送（温度、压力传感
器）电路。
空压机由于运行时产生的震动，常时间后部分电线接头会出现松动现象，电线接头松动轻则引起机组不能起动，重则引起保护功能失效、电弧短路、触电等严重性灾害。
因此，电气部分应定期检查。
检查时可用手逐个摆动电线，感觉线头的松紧度，松动的线头则应紧固；另外，需用摇表检测电动机、设备与地的绝缘，绝缘电阻应控制在500兆欧以上，否则应做烘干或维修处理。
2、更换电机润滑脂：
电动机的前端及后端装，在适当的润滑下才能保证寿命，正常工作，因
此应定期注入润滑脂，润滑脂的型号应根据各厂家提供的参数选择。
3、阿特拉斯空压机清洗减荷阀（又称进气阀）：
3.1减荷阀组成：减荷阀由阀体、阀芯（活塞）、气路集成块、电磁阀及比例阀（容调阀）等部件组成。
3．2减荷阀作用：减荷阀主要控制空压机的加载（螺杆空压机重车）、卸载（空车）、比例（容调）控制作用，另外可防止空压机停机时润滑油
从主机喷出
3．3减荷阀拆卸：1拆下减荷阀与空气过滤器连接的软管；2拆除其它所有部件与减荷阀相连的气管；3拆除电磁阀线圈；4拆除减荷阀与主机组装的螺母并取下；5将减荷阀移至铺有洁净纸皮或相关洁净铺设的地面。
专注下一代成长，为了孩子。
