投影机基础知识介绍
投影仪的基本知识

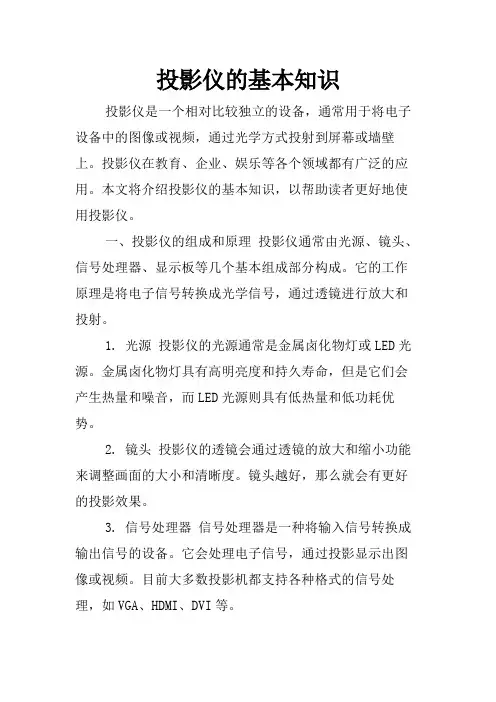

投影仪的基本知识投影仪是一个相对比较独立的设备，通常用于将电子设备中的图像或视频，通过光学方式投射到屏幕或墙壁上。
投影仪在教育、企业、娱乐等各个领域都有广泛的应用。
本文将介绍投影仪的基本知识，以帮助读者更好地使用投影仪。
一、投影仪的组成和原理投影仪通常由光源、镜头、信号处理器、显示板等几个基本组成部分构成。
它的工作原理是将电子信号转换成光学信号，通过透镜进行放大和投射。
1. 光源投影仪的光源通常是金属卤化物灯或LED光源。
金属卤化物灯具有高明亮度和持久寿命，但是它们会产生热量和噪音，而LED光源则具有低热量和低功耗优势。
2. 镜头投影仪的透镜会通过透镜的放大和缩小功能来调整画面的大小和清晰度。
镜头越好，那么就会有更好的投影效果。
3. 信号处理器信号处理器是一种将输入信号转换成输出信号的设备。
它会处理电子信号，通过投影显示出图像或视频。
目前大多数投影机都支持各种格式的信号处理，如VGA、HDMI、DVI等。
4. 显示板显示板是投影仪用于显示图像或视频的设备。
目前，液晶（LCD）和DLP (数码光学投影，Digital Light Processing) 是两种常见的显示板技术。
和LCD相比，DLP相对轻便，更加节省以及占用空间少。
二、投影仪的维护良好的维护可以确保投影机的性能和使用寿命。
如下是投影机的常见维护方法：1. 清洁透镜和镜头镜头可能沾上灰尘或污垢，这些会影响画面的清晰度。
因此，我们要定期擦拭透镜和镜头，避免杂质附着。
2. 更换灯泡当投影机的灯泡老化或损坏时，需要尽快更换。
根据不同投影仪型号，灯泡寿命也不同。
3. 控制环境投影仪适合在阴暗的环境下使用，如果在光线过强或强烈的光线环境下使用，就需要调整画面亮度或投影距离。
三、如何使用投影仪在使用投影仪之前，需要准备一些材料：1. 投影仪仔细检查投影机的所有部分是否有损坏或其他问题2. 电源线确定投影仪是否有电源线，并插上电源线。
3. 显示线显示线需要连接投影机和计算机、手机或其他多媒体设备。
DLP基础知识
三片DLP：
三片DLP投影机的工作原理与单片、两片投影机的原理是完全不同的，最大的区别就是三片 投影机的工作原理与单片、两片投影机的原理是完全不同的， 三片 投影机的工作原理与单片 DLP投影机中根本就没有采用滤色轮，三片 投影机中根本就没有采用滤色轮， 投影机中的每一片DMD分别直接反射红绿蓝 投影机中根本就没有采用滤色轮 三片DLP投影机中的每一片 投影机中的每一片 分别直接反射红绿蓝 中的一种颜色，然后将红、 蓝三种颜色分别投射到投影屏幕上。 中的一种颜色，然后将红、绿、蓝三种颜色分别投射到投影屏幕上。
目前的色轮技术主要有以下几种： 目前的色轮技术主要有以下几种： 三段色轮： 三段色轮：红、绿、蓝三颜色组成，色彩还原性一般，亮度表现力差。 蓝三颜色组成，色彩还原性一般，亮度表现力差。 四段色轮： 四段色轮：红、绿、蓝、白四段颜色组成，亮度好，但色彩还原度有所降低。 白四段颜色组成，亮度好，但色彩还原度有所降低。 五段色轮： 五段色轮：红、绿、蓝、黄、白等五段色组成，亮度及画质皆有提高。 白等五段色组成，亮度及画质皆有提高。 六段色轮： 红 蓝等六段色组成， 六段色轮：2红、2绿、2蓝等六段色组成，色彩还原性较好，但亮度有所降低。 绿 蓝等六段色组成 色彩还原性较好，但亮度有所降低。
双片DLP：
与单片DLP投影机一样，两片DLP投影机同样在投射光源的路径上设置有高速旋转的滤色轮， 投影机一样，两片 投影机同样在投射光源的路径上设置有高速旋转的滤色轮， 与单片 投影机一样 投影机同样在投射光源的路径上设置有高速旋转的滤色轮 不过这里的滤色轮并不是由红绿蓝三色块组成的，而是由洋红和黄色两色块组成， 不过这里的滤色轮并不是由红绿蓝三色块组成的，而是由洋红和黄色两色块组成，这样当洋 红色块通过旋转的色轮时，会相应地过滤白色光中的绿色光， 红色块通过旋转的色轮时，会相应地过滤白色光中的绿色光，而通过的蓝色光和红色光则被 分隔开来，其中红色光单独投射到两片DMD芯片中的一片上，蓝色光则投射到由蓝色光和绿 芯片中的一片上， 分隔开来，其中红色光单独投射到两片 芯片中的一片上 色光共享使用的另一片DMD芯片上。 芯片上。 色光共享使用的另一片 芯片上
投影机基础知识
1.接口介绍－模拟
• 色差輸入/ Component/ YPbPr (RCA端子 ) ：
Component 视讯包含三个讯号。第一个明度讯号，指的是包含于原本 RGB 讯号内的亮度或黑白信息。第二个与第三个讯号称为色彩差异讯号 ，它们指出相对于明度的蓝色与红色量。蓝色元素为 B-Y，而红色元素为 R-Y。 * 色彩差异讯号是由 RGB 讯号衍生出来的。绿色可从 B-Y 与 R-Y 导出。显 示装置可从 Y 元素得知影像的亮度，并且由于它知道蓝色与红色量，因此 可推算出绿色量，并填入绿色。
• 投射比(Throw Ratio) = 投影距离/画面宽度。用来区别不同的镜头，如短焦镜头 0.9, 数值越小短焦效果越好。 投影比 =画面对角线尺寸@投影距离。如110”@2m，更形象的表现投射比大 小。 缩放比或变焦(Zoom Ratio) =投影距离固定时,最大/最小(画面尺寸)。定焦则为1。
ANSI
1. 投影机行业标准简介--ISO/IEC 21118: 2005 标准
1. 2005年8月以前，日本JBMIA的投影机分会，制定的投影机性能 标准IIS。
2. 2005年8月26日，ISO/IEC联合技术委员会发布， ISO/IEC 21118: 2005 标准(或称ISO 21118: 2005 标准)。
USB 接口
RS232串口
音频输入/输出
红外线 接收器
喇叭
视频接口： Video－S-Video－Component－RGB－DVI/HDMI 低端(效果差) 高端(效果优)
* 投影机视频连接线材
Video
HDMI、 DVI-D
S端子
D-sub－DVI
色差/YPbPr
D-sub－BNC
ASK投影机使用培训
投影机故障排除方法及流程
清洁投影镜头
使用镜头纸或柔软的布轻轻擦拭镜头表面， 避免使用酒精或其他化学溶剂。
检查电源线和信号线
确保电源线和信号线连接良好，无松动或接 触不良现象。
更换灯泡和散热风扇
如发现灯泡损坏或散热风扇故障，应及时更 换。
调整投影机焦距
根据投影距离和画面大小，适当调整投影机 的焦距，确保画面清晰。
04
在使用过程中，避免对 投影机进行频繁开关或 突然断电，以免对投影 机造成损坏。
投影机的日常维护保养
01
02
03
04
定期清洁投影机表面，保持清 洁卫生。
定期检查投影机通风口是否畅 通，避免灰尘堆积影响散热效
果。
定期更新投影机灯泡，确保良 好的照明效果。
定期检查投影机连接线是否完 好，避免因线缆问题影响投影
效果。
常见使用和维护问题解决方案
投影画面模糊
பைடு நூலகம்
投影机无法启动
调整投影机的焦距，或检查投影机是否正 确放置在平面上。
检查电源线是否连接良好，或重新启动投 影机。
投影画面闪烁
投影机噪音过大
检查信号源是否稳定，或更换其他信号源 尝试。
检查通风口是否畅通，或清洁散热器。
05 ASK投影机的故障排除与 维修
01
02
03
按光源类型分类
分为LED、激光、氙灯等 类型，每种类型的光源具 有不同的亮度、寿命和成 本等特点。
按投影方式分类
分为前投式、背投式和吊 顶式等类型，每种类型的 投影方式具有不同的安装 要求和使用场景。
按显示技术分类
分为DLP、LCD和3LCD等 类型，每种类型的显示技 术具有不同的图像效果和 价格等特点。
DLP产品基础知识基础篇ppt课件
Through medical innovation
DLP技术原理|箱体拼接效果
Improving Lives
Through medical innovation
DLP技术原理|DNP背投屏幕
BB幕：高对比度，宽视角幕布，适合多层大规模拼接方式。 UCS/GUCS幕：高增益，超高对比度的多层复合幕布。
Larry博士带领团队，从1977~1987年，用了10年时间开发出来第一片DMD控制芯片。
Improving Lives
Through medical innovation
DLP发展概述|演变
1994年采用DLP技术的模型投影机首次公开亮相展示。 1996年InFocus，nView与Proxima公司获得第一批商用DLP系统，Digital
DLP产品基础知识 培训
Improving Lives
Through medical innovation
© 2012 Tsingtoo Tech Inc.
B
DLP发展概述
A
DLP产品特点 Improving Lives
Through medical innovation
DLP技术原理
D
应用案例
C
普通反射镜成象效果 前真空镀膜反射镜成象效果
DLP发展概述|DMD芯片|核心技术
数字微镜阵列 即DLP技术之所以被认可为卓越的显示专利技术之核心成像元器
件－－－DMD（Digital Micromirror Device）部件。
0.7英寸 标清 4:3 1024×768 pixel 0.95 英寸 高清 4:3 1400×1050 pixel 0.95英寸 高清 16:9 1920×1080 pixel
投影机基础知识培训
6系DLP机器
7系DLP机器
5系液晶机器外观
投影品牌-丽讯
品牌：美系（台达） 官网：/Product/gongcheng.htm
代理：北京凯南兴业 上海智影 广州建业 经典常见机型：
单灯系列：D5005 D5010 D5000 D4500 D5380U D5280U 双灯系列: D6510 D6515 D6520 D6010 高亮系列：D8300 D8800 D8900 DU9000
投影机核心指标及参数： 流明：流明是光通量的单位，流明数越大投影仪亮度越高 分辨率：投影分辨率是指投影机投出的图像原始分辨率，也叫真实分辨率和物理分辨率
常见分辨率：XGA-1024*768 WXGA-1280*800 HD 1920*1080 WUXGA---1920*1200 4K-4096*2160
F400X-F700X系列白款
F420HZ-F720HZ系列黑款
投影品牌-爱普生
品牌：日系 官网：/products/projectors/ 代理：北京英思杰（部分型号） 上海智影 深圳科迈 成都万星高琪 经典常见机型： 4系： CB-4850WU /4950WU CB-4650/4550 6系: CB-6150/6350 CB-G6800 CB-6250WU/6450WU/6550WU 高端：CB-Z9800 EB-B1500(10000流明以上机型）
测算：投射比= 3.2/4=0.8:1 已知： 16:9 120寸屏幕 距离大概在3-4米 求问用什么镜头？ 测算： 3000÷（120*2.2）=3000÷2640mm =1.13 4000÷2640=1.51 即可选用变焦镜头 1.13-1.5左右 已知：镜头选用0.65，16:10 160寸画面 求问距离多少？ 测算：0.65*（160*2.2）=0.65*3520=2288mm
如何正确使用大眼橙投影仪
如何正确使用大眼橙投影仪如何正确使用大眼橙投影仪投影仪在我们日常工作生活中的应用不可谓不广泛，无论是公司会议，还是家庭迷你影院，投影仪都发挥着不可替代的作用。
作为一种将电脑或其他设备上的视频信号投射到大屏幕上的设备，投影仪的熟练使用需要拥有一定的电脑知识基础。
很多小伙伴在第一次使用投影仪时常常不知道该如何操作，今天就带领大家解锁投影仪的正确使用方法。
1.开机基础设置界面：首先短按投影仪开机键等待开机界面结束后进入开机设置界面。
2.设置对焦功能（长按遥控器最右上角的键子可自动对焦）：按遥控器右键进入下一步手动对焦设置，按上键或者下键手动调节焦距。
3.设置梯形校正：遥控器右键进入梯形校正，按确认键进行设置。
根据需求调整上下左右合适的角度。
4.调整缩放画面的位移：按返回键选择缩放位移，按上键或者下键调节屏幕大小5.连接网络:返回按右键进入网络，设置在列表中选择需要连接的WiFi，按确认键输入正确的WiFi密码后点击确认，点击马上连接就能成功连接网络，连接网络后成功完成开机基础设置，选择开始体验的就能立刻使用投影仪。
6.投屏操作的方法进入投影仪主页，手机与投影仪使用同一网络，点击”应用””多屏互动”如果是安卓设备，选择”安卓同屏”，在android设备端打开手机设置，找到“投屏”选项，点击“设置”按钮，选择系统”屏幕镜像”点击开启，在可投屏设备中点击“投影仪”进行连接，连接成功后即可体验投屏功能。
如果是苹果设备，需在苹果设备端屏幕下方上滑调出”控制中心”，选择”屏幕镜像”，在可投屏设备中顶级投影仪进行连接，连接成功后即可体验投屏功能。
第三方投屏请在移动设备中打开”应用软件”如（腾讯视频、优酷、爱奇艺、芒果等），播放需要播放的视频，点击视频右上角的”投屏按钮”，在可投屏设备中以及投影仪进行连接，连接后即可体验投屏功能，在第三方投屏时，手机可退出播放投屏界面，打电话，发语音，第一画面都不会受到影响。
7.智能ai 语音功能使用方法长按语音键，听到提示音后，对遥控器下达简单语音指令，如今天天气怎么样，我想看快进十分钟，等完成后松开语音键，系统会自动识别进行操作。
数字投影技术DLP简
根据应用的需要，一个ＤＬＰ系统可以接收数 字或模拟信号。模拟信号可在ＤＬＰ的或原设备生 产厂家的前端处理中转换为数字信号，任何隔行视 频信号通过内插处理被转换成一个全图形帧视频信 号。从此，信号通过ＤＬＰ视频处理变成先进的红、 绿、蓝（RGB）数据，先进的RGB数据然后格式化 为全部二进制数据的平面。一旦视频或图形信号在 一种数字格式下，就被送入ＤＭＤ。信息的每一个 象素按照1：1的比例被直接映射在它自己的镜片上， 提供精确的数字控制，如果信号是640x480象素， 器件中央的640x480镜片采取动作。这一区域处的
图６-2：三片ＤＬＰ投影机系统。白光分解成原色，每一原色在整个帧 时间内直接投射到它自己的ＤＭＤ上，比颜色一顺序系统中产生更大的亮度。
• ＤＬＰ技术的发展 • ＤＬＰ投影技术的关键是ＤＭＤ器件，为了提高集光效 率和ＤＭＤ的良率，德仪公司首先将每一个微小镜片 （Micro mirror）的尺寸从２年前的１７μm减小到１ ４μm，ＤＭＤ的晶片缩小后，良率也随之增加。同时 制程中镜片的旋转轴的尺寸也减小，以提高收光效能。 目前最大的突破是镜片的旋转角度从10度增加到12度， 若以系统的集光效率观之，此增加角度的动作F/#会从 ３.５提高到３.０，此整体的ＤＬＰ光机引擎的效率已 经可与ＬＣＤD投影机相媲美了。 • 在ＤＬＰ技术应用市场方面，与ＬＣＤ投影技术相比， ＤＬＰ投影的最大优势在于有高解析度与高亮度等优点， 图像更加清晰锐利，黑色和白色更纯正，灰度层次更加 丰富，更具有体积小和重量轻的优势。其应用正逐渐朝 向大型投影机及电影放映机（Digital Cinema）用等高 阶机种以及２kg（或低于２kg）以下超小型等两极化 方向发展。特别是在大型会场投影放映中，目前仍是以 ＤＬＰ投影机一枝独秀。
一、什么是ＤＬＰ数字投影
投影机基础知识
偏振片 反光镜
B-LCD
UHP 灯 Color Cube 泡
Field lens 反光镜
R-LCD G-LCD
反射镜
红外滤镜
微镜
PBS转换镜 微镜
反光镜
分光镜 Mirror
分光镜 Mirror
反光镜 动画演示
5
2. DLP投影机简介
一个DLP电脑板由模数解码器、内存芯片、一个影象处理 器及几个数字信号处理器(DSP)组成，所有文字图象就是经 过这块板产生一个数字信号，经过处理，数字信号转到 DLP系统的心脏--DMD。而光束通过一高速旋转的三色 透镜后，被投射在DMD上，然后通过光学透镜投射在大屏 幕上完成图像投影。
14
七、均匀 度
均匀度是指亮度的均匀程度，它是指边角 亮度与中央亮度的比值，以百分数计。一 般要求投影机的亮度均匀度要高于85%。
15
八、画面尺寸
I. 是指投出的画面的大小
II. 有最小图像尺寸和最大图像尺寸，一般用对角线尺寸表 示，单位是英寸。这个指标是由投影光学变焦性能决定 的，要投放预定的尺寸，需将投影机放置在与屏幕相应 的距离上。根据各种投影机的镜头和亮度不同，画面尺 寸与投影距离的关系有所不同。一般来讲亮度越高的投 影机可以投出较大的画面，投影机根据镜头焦距都有一 个最小画面尺寸和最大画面尺寸，在这两个尺寸之间投 影机投射的画面可以清晰聚焦，如果超出这个范围，画 面可能会出现不清晰和投影效果很差的情况。
7
三、标称光亮度
投影机的亮度
Light out是投影机主要的技术指标，Light out 通常以光通量来表示(光通量是描述单 位时间内光源辐射产生视觉响应强弱的能力， 单位是流明。)
8
测量环境
投影距离
投影机距离计算1、使用投射比计算投影距离投射比（F值）=投影距离/画面宽度比值越小，说明相同投影距离，投射画面的宽度越大。
普通投影机的投射比，通常在1.5-1.9之间。
当投射比小于1时，我们通常称之为短焦镜头；而当投射比达到0.6以下，我们通常称之为超短焦镜头。
空间受限较大时，需要计算投射比。
例如，在一个很小的空间，投影距离只有1.2米，但是需要投影100”的画面做展示，这时我们来计算一下投射比。
投影距离1.2米，画面宽度2米(100 inch x 2.54cm x 4/5)，投射比就是1.2/2=0.6，所以需要超短焦的投影机才能满足要求。
投影距离，是指投影机镜头到达投影画面的最短距离。
而安装距离是另一回事，尤其是吊装打孔的时候，要在投影距离的基础上，加上一定的机身长度才可以。
显示产品的画面尺寸，都是指对角线长度，单位为英寸（1英寸=2.54cm）。
2、使用计算公式计算已知画面尺寸得到投射距离：最小投射距离（米）= 最小焦距（米）x 画面尺寸（英寸）÷液晶片尺寸（英寸）最大投射距离（米）= 最大焦距（米）x 画面尺寸（英寸）÷液晶片尺寸（英寸）已知投射距离得到画面尺寸：最大投射画面（米）= 投射距离（米）x 液晶片尺寸（英寸）÷最小焦距（米）最小投射画面（米）= 投射距离（米）x 液晶片尺寸（英寸）÷最大焦距（米）长度单位换算公式：1英寸=2.54厘米=0.0254米普通屏幕的宽度和高度的比为4:3 ，于是由勾股定理得到：屏幕宽度(米)=屏幕尺寸(英寸)x 0.0254米/英寸x 0.8 =屏幕尺寸÷50屏幕高度(米)=屏幕尺寸(英寸)x 0.0254米/英寸x 0.6 =屏幕尺寸÷66得到的单位为米依此公式：60英寸的屏幕的宽度为60÷50=1.2(米) 高度为60÷66=0.909(米)150英寸的屏幕的宽度为150÷50=3(米) 高度为150÷66=2.27(米)200英寸的屏幕的宽度为200÷50=4(米)高度为200÷66=3(米)投射距离(米)x 液晶片尺寸(英寸)÷最大焦距(米)。
投影机结构基础知识介绍
章国富
技术服务部 2007年04月
投影机（Projector)
• 定义：一种用于投射大屏幕图像的电子显示设备（ 其接入 的信号源一般是计算机、视频、高清信号），目前常见的 均是固定分辨率的投射设备（Electronic ProjectionFixed Resolution Projector）。投影机在近10年内技术发 展迅速,世界现有50-60种品牌投影机。
四﹑单片式DLPTM投影机成像结构图
色 轮 高 速 运 转 （ 松 下 FD500 每 分 转 10,800次，其它产品都不一样）
DMD芯片
五﹑液晶LCD投影机成像结构图
透射镜头
合成棱镜 场透镜 中继透镜
出射侧偏光板 液晶板 入射侧偏光板 全反射 （R反射）
集光透镜
LCD的成像方式 是光透射式,根据 信号源
二﹑DLP投影机成像方式
• ＤＬＰ（Ｄｉｇｉｔａｌ Ｌｉｇｈｔ Ｐｒｏｃｅｓｓｉｎｇ）方式
• 在显示装置上采用ＤＭＤ（Ｄｉｇｉｔａｌ Ｍｉｃｒｏ
-ｍｉｒｒｏｒ Ｄｅｖｉｃｅ）。ＤＭＤ是指微米尺寸的 极微小的镜片在数十万个排列的半导体上，一个镜片对应 一个像素，通过反射来自光源的光来投射影象。 • 电路处理系统根据输入的图像产生控制DMD开关的驱动信 号,驱动信号控制DMD反射光的开关，改变R、G 、B三色光 的输出量，合成不同图像。
光源
全反射镜片 （B反射）
G反射DM
R反射DM
PBS阵列
第二透镜阵列
発光管
第一透镜阵列
反射鏡
第四篇 投影机性能指标
• 亮度（ luminance):单位面积内投射出的光照度量。 单位：ANSI流明。 测试方法：ANSI 9点测试。求9点平均值*投射面积。
