JLSZV2-10干式户内型组合互感器.
LZW-10干式电流互感器
【概述及型号含义】
LZW-10型电流互感器是户内环氧树脂浇注支柱式全封闭结构。
在额定频率为50Hz或60Hz，额定电压为10KV及以下的电力系统中作电流、电能测量和继电保护使用。
【结构特点】
LZW-10型电流互感器是用户外环氧树脂整体教主成型，具有耐电弧、耐紫外线、耐老化、寿命长等特点。
铁芯采用优质高导磁材料，并经退火处理，一、二次绕组及铁芯均浇注在环氧树脂中。
具有优良的绝缘性能。
一次出线在浇注体顶部，出线标志为P1、P2。
测量级绕组出线端为1S1、1S2；保护级绕组出线标志为2S1、2S2，互感器为减极性，二次接线部分有保护盖。
并能实现防窃电措施。
底座上有4
个安装孔供安装使用。
【技术参数】
1、额定绝缘水平：12/42/75KV；
2、额定二次电流：5A或1A；
3、负荷的功率因数：0.8(滞后)；
4、仪表保安系数：FS≤10；
5、产品标准：GB1208；
6、污秽等级：II级；
7、海拔高度≤4000米；
8、计量级可做成0.5S或0.2S级，可做成复变化结构；
9、环境温度：最低温度-40℃，最高温度40℃，日平均温度不超过30℃
10、技术参数见下表：
备注：如果用户要求的参数超出了上表范围，可与我公司联系协商定做。
【外形及安装示意图】。
JLSGW2-10(6)双绕组防窃电干式计量箱(组合互感器)
2、相关国家标准
GB1207-2006 电压互感器标准 GB1208-2006 电流互感器标准 GB17201-2007 组合互感器标准
3、型号及含义
JL S G W - 10
4 主要技术参数
电压部分技术参数：
产品 型号 JLSGW -10 额定一 次电压 （kV） 10 设备最 高电压 （kV） 12 额定二 次电压 （kV） 0.1 准确级次额定负 荷（VA） 0.2 25 0.5 50 1 80 最大输 出容量 （VA） 460 一次工 频耐压 （kV） 42
电流部分技术参数：
额定 二次 额定一次电流（A） 电流 （A） 5-600/5 5 Ｆ Ｓ 倍 数 5 额定 短时 热电 流倍 数 150 额定 动稳 定电 流倍 数 265
准确级次与额定负荷 COSΦ =0.8(滞后)（Ｖ Ａ） 0.2s 10 0.2 10 0.5s 15 0.5 15
接线原理图：
JLSGW2-10 宽负荷材料生产，双绕组设计，绕组间不会 相互干扰，内芯采用真空硅胶浇注工艺，二次侧采用电缆 从箱体内部直接引出，无二次接线端子，一次端子用高压
硅胶管绝缘，其抗耐压能力显著提高，无油化，免维护。 0.2S 级高精度、防窃电、运行可靠。
JLSZVW安装使用说明书样本
JLSZV-10W型户外复合绝缘组合互感器安装使用说明书(专利号:ZL 5202.8)中国驰名商标经过I S O9001国际认证国家两网改造推荐企业国家制造计量器具许可证:量制辽字00000233中国·大连北方互感器集团有限公司地址:中国·大连普兰店市丰荣工业园区邮政编码:116203网址:W W W•D L B F•C O M通用网址:北方互感器成都办事处地址:玉双路7号澳深花园10-1-4号联系人:周伟传真:JLSZV-10W型三相二元件组合互感器一、产品简介:该三相二元件组合互感器由二台单相全绝缘电压互感器组成三相V/V式接线, 二台电流互感器分别串接在A、 C相上, 采用环氧树脂与高温硫化硅橡胶复合绝缘支柱式结构, 其表面爬电距离大, 采取防雨伞裙, 外部采用的高温硅橡胶材料, 具有良好的憎水性, 大大地提高了污闪电压, 能有效地防止污闪故障的发生; 具有抗老化和耐漏电起痕性能, 电蚀损性能达到GB6553-1986[等效采用IEC587( 1984) ]标准中最高级的1A 6.0级,能够连续承受污闪电压;具有耐机械冲击能力强、不易损坏、维护周期长的特点; 铭牌为白钢板,防腐防锈;二次端子加有白钢金属盖板密封, 可防雨、防尘、防腐蚀。
电流变比浇注在互感器表面的醒目位置, 可防止经过更换、更改标牌变比的方法出现的窃电现象, 也给用电部门监督检查工作带来方便; 二次端盖螺钉都带有封签孔, 能够加铅封封住, 避免倒换二次线造成窃电, 是电网改造和防窃电改造的理想换代产品。
JLSZV-10W型组合互感器的特点取代了油浸组合互感器.它能够任意方向安装, 长期免维护运行。
考虑系统增容, 电流绕组能够同时带有3个电流变比结构, 同时亦可做成单变比的结构。
负荷变化较大时可采用S级。
二、型号含义J L S Z V — 10 W户外装置额定电压( kV)V/V接线浇注绝缘三相电流互感器电压互感器三、使用条件1.环境温度在-25℃至40℃之间, 日平均气温不超过35℃ (严寒气候及酷热气候环境使用时请在订货时注明) ;2.海拔不超过1000米( 高海拔地区使用时请提供海拔高度) ;3.最大风速:≤34m/s;4.相对湿度:日平均值不超过95%,月平均值不超过90%;5.抗地震性能:水平加速度0.25g,垂直加速度0.125g;6.本产品可在1.2倍额定电压及1.2倍额定电流下长期运行;7.装置种类:户外复合绝缘全封闭式结构;四、产品引用标准GB1207《电压互感器》GB1208《电流互感器》GB17201《组合互感器》GB311.1《高压输变电设备的绝缘配合》JJG314《测量用电压互感器检定规程》JJG313《测量用电流互感器检定规程》五、技术参数1.功率因数COSΦ=0.8(滞后);2.表面爬电距离: 750mm; 重量:88 kg3.主要技术参数见下表:1.电压部分:三相 0.2---2× 150.5---2× 301---2× 602× 3002.1电流互感器额定二次电流为5A 或1A; 2.2二次为复变比,亦可做成单变比;2.3额定一次电流、 动热稳定电流、 准确级及相应的二次输出见下表:额定一次电流( A) 额定短时热电流( kA/S 有效值)额定动稳定电流 ( kA 峰值) 准确级次及额定二次输出( V A) 复变比 单变比 7.5-10-15 7.5 1.0 2.5 0.2( S) ---10 0.5S---100.5---15 10-15-20 10 1.5 3.75 15-20-30 15 2.4 6.0 20-30-40 20, 25 3.0 7.5 30-40-50 30 4.5 11 40-50-75 40 8.0 20 50-75-100 50 9.0 22.5 75-100-150 75 12 30 100-150-200 100 16 40150-200-300 150 24 60200-300-400 200, 250 3280300-400-500 300 45 400-500-600 400 60 100 500-600-800 500-1000 80600-800-1000六、 接线图(举例说明) 例如:电流变比为20-30-40/5. 20/5接线图:20/5接线图说明: A 相电流端子分别接as 1与as 2; C 相电流端子分别接cs 1与cs 2, as 2与cs2及b连在一起接地,A相电流端子as3和as4及C相电流端子cs3和cs4空出, 不准短接。
典型LZZBJ9-10型高压电流互感器技术协议
LZZBJ9-10型电流互感器
技术协议书
**供电工程
概述：本型电流互感器为环氧浇注真空浇注全封闭支柱式结构，供额定电压10kV，额定频率50Hz或60Hz的户内电力系统设备中作电流的测量和继电保护使用。
一、产品执行标准：
1、GB1208-2006《电流互感器》
2、GB/T16927.1-1997《高电压试验技术》
3、JJG313-2010《测量用电流互感器检定规程》
4、DL/T725-2000《电力用电流互感器订货技术条件》
二、使用范围：
1、安装地点：户内
2、环境温度：最高气温+40℃，最低气温-25℃。
日平均气
温不超过30℃。
3、海拔高度不超过1000米。
4、相对湿度：≦90﹪。
三、技术参数：
1、额定频率：50Hz。
2、额定电流比5-1000/5。
3、额定容量：0.2S级10V A，0.5级10V A，10P级15V A。
4、绝缘水平：12/42/75 kV
5、其它技术参数满足产品试验报告及有关规程规定。
四、质量保证：
1、产品出厂时包装良好。
2、包装内附产品合格证和试验报告。
3、已通过的质量体系正常运行。
4、产品质保期为一年。
一年内如出现质量问题，供方免费
进行更换。
5、供方免费提供终身技术服务。
6、产品实行终身跟踪服务，维修只收材料费。
五、本技术协议经供方、需方签字生效具有法律效力。
六、其它未尽事宜双方协调解决。
供方：需方：
技术负责人：技术负责人：。

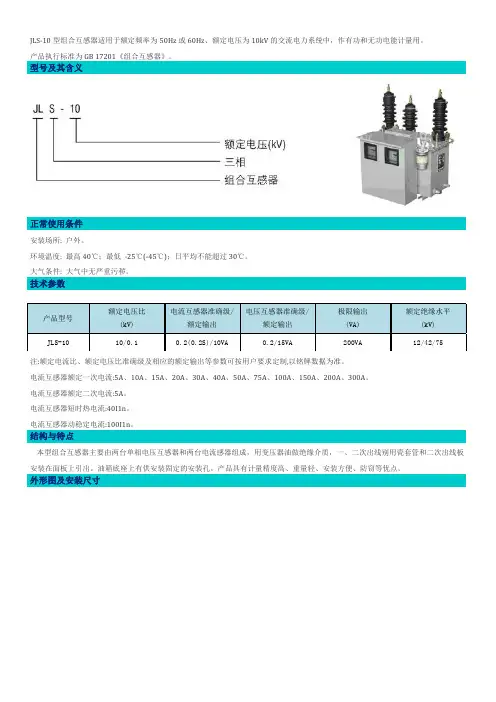

JLS-10组合互感器说明书
JLS-10型组合互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的交流电力系统中，作有功和无功电能计量用。
产品执行标准为GB 17201《组合互感器》。
型号及其含义
正常使用条件
安装场所: 户外。
环境温度: 最高40℃；最低-25℃(-45℃)；日平均不能超过30℃。
大气条件: 大气中无严重污秽。
技术参数
产品型号额定电压比
(kV)
电流互感器准确级/
额定输出
电压互感器准确级/
额定输出
极限输出
(VA)
额定绝缘水平
(kV)
JLS-10 10/0.1 0.2(0.2S)/10VA 0.2/15VA 200VA 12/42/75
注:额定电流比、额定电压比准确级及相应的额定输出等参数可按用户要求定制,以铭牌数据为准。
电流互感器额定一次电流:5A、10A、15A、20A、30A、40A、50A、75A、100A、150A、200A、300A。
电流互感器额定二次电流:5A。
电流互感器短时热电流:40I1n。
电流互感器动稳定电流:100I1n。
结构与特点
本型组合互感器主要由两台单相电压互感器和两台电流感器组成，用变压器油做绝缘介质，一、二次出线别用瓷套管和二次出线板
安装在面板上引出。
油箱底座上有供安装固定的安装孔。
产品具有计量精度高、重量轻、安装方便、防窃等优点。
外形图及安装尺寸。
大连第二互感器集团 价格表(2008电子版)
35/√3/0.1/√3/0.1/3
12 JDZ16-20Q
20/0.1
13 JDZX16-20Q
20/√3/0.1/√3/0.1/3
3、15-35kV户内半封闭电压互感器
1 JDZ-3,6
3,6/10
2 JDZ-10
10/0.1
0.5 0.5 0.5 0.5 0.5 0.5/6P 0.5 0.5 0.5/10P
6、10-35kV户外全封闭电压互感器
1 JZW-10
10/0.1
2 JZW-10
10/√3/0.1/√3/0.1/3
3 SPS2-10
10/0.22
4 JDZW-10R
10/0.1
0.5/6P 0.5/6P
0.5 0.5/6P 0.5/6P 0.5/6P 0.5/6P
0.5
0.5
0.5
1,500.00 1,650.00 2,450.00
15/√3/0.1/√3/0.1/3 3,6/√3/0.1/√3/0.1/3 10/√3/0.1/√3/0.1/3 6,10/√3/0.1/√3/0.1 10/0.1
10/√3/0.1/√3/0.1/3
10/0.1,0.22
4、0.5-2kV以下电压互感器
1 JDZ1-1 2 JDG4-1
660-1140/100 220-660/100/110
级次 0.5/6P
0.5 0.5/6P 0.5/6P
0.5 0.5 0.5/6P 0.5/6P 0.5/6P 0.5 0.5/6P 0.5 0.5/6P
0.5 0.5
2,300.00 2,800.00 2,400.00 3,200.00 2,350.00 3,800.00 2,300.00 3,400.00 7,500.00
组合互感器说明书1
JLSZ-10高压组合互感器使用说明书一、概述JLSZ-10高压组合互感器是根据供电部门、电力用户需要，在普通油浸式组合互感器的基础上改进了结构及绝缘方式，提高了技术参数，是普通组合互感器的升级换代产品,符合国家电力公司提倡的电力设备无油化和小型化要求。
适用于额定电压10kV、额定频率50Hz的三相交流电力线路中作电能计量或考核线损之用。
季节负荷变化较大的用户，可选择双变比组合互感器提高计量精度。
它运行可靠，使用寿命优于油浸式组合互感器。
二、型号定义三、用途该产品安装在10kV线路和分支线路中作线损考核和电力变压器的高压侧分支线路上作电能计量使用。
四、功能特点◆采用分体式设计，把互感器和仪表箱分开，两者用电缆线连接，仪表箱门设有两个观察窗，便于抄表，并设计了带挂锁，安全可靠。
◆无油化设计，内部互感器采用环氧树脂绝缘，代替了油浸式计量箱，排除了变压器油老化、换油、漏油等弊端，可靠性强，免维护。
◆计量精度高，内置TA、0.2S级，TV、0.2级。
本体均采用高压环氧树脂全封闭真空浇注而成，绝缘性能强，泄漏电流小。
内部采用高导磁铁芯，降低自身损耗运行可靠；◆二次线和电缆线的连接采用配合仪表电能计量专用的带铅封接线盒，不仅具有防窃电功能，而且方便现场校验。
五、使用环境条件1、海拔高度：≤1000米；2、环境温度：户外-250C～550C；3、相对湿度：≤90%，无凝露；4、空气质量：装置安装环境空气无明显灰尘、烟、腐蚀性气体、蒸汽、盐等污秽；5、风压不超过700Pa。
JLSZ-10高压组合互感器使用说明书六、技术参数七、安装前检验本产品在出厂时进行了严格的检验，用户在安装使用之前要进行如下检查：1、绝缘电阻测量：高压侧对低压侧和外壳的绝缘电阻≥1000MΩ。
低压侧对外壳的绝缘电阻≥100MΩ。
2、工频耐压试验：本装置严格按照国家检定规程，对其进行一次对地工频耐压试验，历时1min，无击穿和闪络现象。
注：在对设备做工频耐压时，应按照出厂值的80%进行施加电压！3、互感器误差测量：根据铭牌上TA、TV参数进行校验。
JDZ10-10A1电压互感器(RZL-10)
JDZ10-10A1电压互感器(RZL-10)
一、概述
JDZ10-10A1电压互感器为单相、户内、干式全封闭产品，使用时单台或二台一组，JDZ10-3、JDZ10-6、JDZ10-10 二台一组时为V/V连接，JDZF10-3、6、10二台一组时为V/V/V连接。
分别适用于额定频率50Hz或 60Hz,额定电压为3KV, 6KV, 10kV电力系统中作电能计量、电压监控和继电保护用。
二、使用条件
1．海拔高度不超过30003米;
2.周围环境温度不高于+40'C，不低于-5'C；
3.周围空气的相对湿度不大于65%（20'C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型
7.2/32/60kV 、JDZ10-10型12/42/75kV
三、结构简介
JDZ10-10A1电压互感器为全封闭，绕组为环氧树脂全真空浇注全绝缘结构。
铁芯采用优质硅钢片卷绕而成。
互感器绝缘靠环氧树脂。
产品体积小、重量轻，安装仅占有限空间所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮．一次绕组引出线端子的标志为A, N;二次绕组引出线端子的标志为a, n,均在浇注体上清晰标注。
在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。
整体结构紧凑，使用方便。
四、互感器选型及变比对照表
五、JDZ10-10A1电压互感器安装寸心、外形及接线图
本文地址：/JDZ10-10A1-48.html。
LZZBJ9-10电流互感器说明书
2.7
6
40
3.6
8
50
4.5
10
75
6.75
15
100
9பைடு நூலகம்
20
150
13.5
30
200
18
40
300
24.5
44
400
24.5
44
500
32
59
600
32
59
800
32
59
1000
45
110
额定二次电流: 5A或1A。
额定绝缘水平：12/42/75kV。
结构与特点
本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。该产品轮廓清晰、外形美观且容易表面清洁。产品底板上有接地螺栓及供安装用的四个安装孔。
LZZBJ9-10(C)型电流互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。
产品执行标准为GB 1208《电流互感器》。
型号及其含义
正常使用条件
安装场所:户内。
环境温度:最高气温40℃；最低气温-5℃；日平均气温不超过30℃。
大气条件:大气中无严重污秽。
技术参数
产品型号
额定一次电流
(A)
准确级组合
额定输出
(VA)
额定短时热电流
(kA/s)
额定动稳定电流
(kA/s)
LZZBJ9-10(C)
5
0.2/10P10
0.5/10P10
0.2/10P15
0.5/10P15
10/15
10/15
10/15
JLSZW2-10组合互感器产品说明书
使用说明书
JLSZW2-10 组合互感器 产品使用说明书
JLSZW-10 组合互感器
使用说明书
目录
一、产品概述………………………………………………………………………2 二、应用场合………………………………………………………………………2 三、型号涵义………………………………………………………………………2 四、运行环境………………………………………………………………………3 五、产品特点……………………………………………………………………… 六、组合互感器技术参数………………………………………………………… 七、接线原理图…………………………………………………………………… 八、产品尺寸………………………………………………………………………
JLSZW-10 组合互感器
使用说明书
一.产品概述
我公司生产的 JLSZW-10 组合互感器是专门为 10kV 线路进行测量、计量和保 护。互感器采用硅橡胶外绝缘，具有绝缘性能好、抗电磁谐振能力强、输出容量 大等特点。
二.应用场合
广泛应用于 10kV 配电系统，如用户变电站、电力系统、公用设施的配电站、 开关站、农村电网。
三.型号涵义
JL S Z W 超过 1000 米 ●环境温度 -40℃— 45℃ ●风速不大于 35m/s ●无易燃、易爆、化学腐蚀及剧烈震动的场所
额定电压 设计序号 户外 浇注绝缘 三相 组合互感 器
JLSZW-10 组合互感器
使用说明书
五.产品特点
◆二次电缆出线为铠装电缆直接引出结构，防窃电能力强 ◆互感器采用硅橡胶外绝缘，节能环保，可回收再利用 ◆电流、电压互感器采用真空压力浇注技术，消除了因内部气泡对绝缘的损坏 ◆超强电磁谐振 ◆产品局放≤10PC 大爬距 全工况
LZZBW-10电流互感器
准确级或准确 级组合Fra bibliotek额定输出 (VA)
极限输出 (VA) 0.45 0.9 1.35 1.8 2.7 3.6 4.5
额定绝缘水平 (kV) 1.125 2.25 3.375 4.5 6.75 9 11.25 16.875 22.5 33.75 45 61.25 61.25 80 80 80 125
0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15
10/15 10/15 10/15 15/15
6.75 9 13.5 18 24.5 24.5 32 32 32 50
LZZBW-10
100 150 200 300 400 500 600 800 1000
本型电流互感器为户外型、 环氧树脂浇注全封闭结构， 具有优良的绝缘性能和防潮能力。 该产品结构紧凑、 体积小、重量轻且容易表面清洁。二次接线处装有接线盒，产品底板上有接地螺栓及供安装用的四个安装 孔。
LZZBW-10 电流互感器适用于户外、额定频率为 50Hz 或 60Hz、额定电压为 10kV 的电力系统中，作电能 计量、电流测量和继电保护用。 FUJIDQ 安装场所: 户内。 环境温度: 最高气温 40℃；最低气温-5℃；日平均气温不超过 30℃。 大气条件: 大气中无严重污秽。
产品型号
额定电压比 (kV) 5 10 15 20 30 40 50 75
JLSZVW-10组合互感器说明书
JLSZVW-10型组合互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的交流电力系统中，作有功和无功电能计量用。
产品执行标准为GB 17201《组合互感器》。
型号及其含义正常使用条件安装场所: 户外。
环境温度: 最高40℃；最低-25℃；日平均不能超过30℃。
大气条件: 大气中无严重污秽。
技术参数产品型号额定电压比(kV)电流互感器准确级/额定输出电压互感器准确级/额定输出极限输出(VA)额定绝缘水平(kV)JLSZVW-10 10/0.1 0.2(0.2S)/10VA 0.2/30VA 300VA 12/42/75注:额定电流比、额定电压比准确级及相应的额定输出等参数可按用户要求定制,以铭牌数据为准。
电流互感器额定一次电流:5A、10A、15A、20A、30A、40A、50A、75A、100A、150A、200A、300A、400A、500A、600A、800A、1000A。
电流互感器额定二次电流:5A。
电流互感器短时热电流:75I1n。
电流互感器动稳定电流:187.5I1n。
结构与特点本型组合互感器为一体式全封闭结构,由两台电流互感器和两台电压互感器组成,电压互感器为“V”形接线方式。
采用优质户外环氧树脂浇注成型，具有优良的绝缘性能和防潮能力。
一次出线端子在产品的上部，二次出线端子由接线盒引出。
产品具有安装方便、免维护、防窃电、运行安全可靠和抗大电流冲击能力强的优点。
该产品轮廓清晰，外形美观，并容易做到表面清洁。
产品底板上有接地螺栓及供安装用的四个安装孔。
外形图及安装尺寸。
JDZ-10,JDZ-6（JDZF）半封闭电压互感器
JDZ-10,JDZ-6（JDZF）半封闭电压互感器 JDZ-10Q互感器JDZ-10,JDZ-6(JDZF)半封闭电压互感器 JDZ-10Q电压互感器JDZ-10,JDZ-6(JDZF)半封闭电压互感器 JDZ-10Q电压互感器LDZ型电压互感器为单顶环氧树脂浇注户内双线圈电压互感器。
适⽤于交流50Hz的电⼒系统中作电压、电能测量及继电保护之⽤。
本型互感器共有JDZ-3、JDZ-6，JDZ-10三种。
互感器技术参数表型号Type 额定电压⽐Rated transformationratio(kV)准确级组合Accuracyclassescombination额定输出RatedOutput(VA)热极限输出Thermallimitingoutput(VA)额定绝缘⽔平Ratedinsulationlevel(kV)备注RemarksJDZ-33/0.10.20.51320305080300 3.6/25/40 JDZ-66/0.10.20.5132050802004007.2/32/60 JDZ-1010/0.10.20.513408015030050012/42/75 JDZ-1010/0.1/0.10.2/0.20.2/0.50.5/0.515/1515/2030/3030012/42/75 JDZ-3,6,10(JDZF)型单相,半封闭电压互感器结构介绍,型号及含义,产品接线图,主要技术参数,产品绝缘,外形尺⼨图如下图6-35KV户内,单相,⼲式,电压互感器JDZ-10,JDZF-10JDZF-10,JDZ10-10REL-10 JDZX10-10JDZ(J)-10Q/JDZF-10Q JDZF-10Q(JDZ10Q) JDZJ-10 JDZJ-6JDZJ-10互感器JDZF10Q JDZ10Q JDZF8-10电压互感器JDZ8-10R电压互感器JDZ8-10(Q)电压互感器JDZX8-6Q JDZX8-10Q JDZ9-10 JDZF9-10JDZX9-10（JDZXF9-10JDZ10-10（RZL10）JDZX10-10 JDZXF10-10JDZ19-10AG JDZX19-6JSZV1-10R、JSZV2-6JDZ18-10电压互感器JDZ19/JDZX19-10。
人民电器 LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器 产品说明书
178概述型号及其含义结构代号额定电压(kV)设计序号加强型带保护级浇注绝缘支柱式电流互感器LZZBJ9-10A、A1G、A2G支柱式全封闭浇注绝缘电流互感器结构特点● 额定绝缘水平：12/42/75kV：● 额定二次电流：5A或1A：● 负荷的功率因数：cosΦ=0.8(滞后)● 仪表保安系数：FS≤10；● 污秽等级：ll级。
技术参数L Z Z B J 9 - 10 A、AIG、A2GLZZBJ9-10A、A1G、A2G型电流互感器是户内环氧树脂浇注支柱式全工况型产品。
在额定频率为50Hz额定电压为10kV及以下的电力系统中作继电保护或电能测量用，其中LZZBJ9-10A1G、A2G装于中置式开关柜或其他型式开关柜中。
产品标准：GB/T 20840.2。
本型电流互感器为支柱式结构，采用环氧树脂全封闭浇注，耐污染及潮湿，也适宜于热带地区。
互感器不需要特别维护，只需定期地清除表面污物。
由于电流互感器采用环氧树脂全封闭浇注。
尺寸小、质量小。
适宜于任何位置、任意方向安装。
LZZBJ9-10A 型电流互感器技术参数LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器179180LZZBJ9-10A2G 型电流互感器技术参数注：如果用户要求的参数超出上表范围，请与我公司协商后确定。
LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器外形及安装示意图LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器高压电器181LZZBJ9-10A800-2000/5800-2000/5改小型182LZZBJ9-10A 、A1G 、A2G支柱式全封闭浇注绝缘电流互感器LZZBJ9-A2G800-2000/53000-5000/5。
JLSZVW-10组合互感器
JLSZVW-10组合互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的交流电力系统中，作有功和无功电能计量用。
安装场所: 户外。
环境温度: 最高40℃；最低-25℃；日平均不能超过30℃。
大气条件: 大气中无严重污秽。
FUJIDQ本型组合互感器为一体式全封闭结构,由两台电流互感器和两台电压互感器组成,电压互感器为“V”形接线方式。
采用优质户外环氧树脂浇注成型，具有优良的绝缘性能和防潮能力。
一次出线端子在产品的上部，二次出线端子由接线盒引出。
产品具有安装方便、免维护、防窃电、运行安全可靠和抗大电流冲击能力强的优点。
该产品轮廓清晰，外形美观，并容易做到表面清洁。
产品底板上有接地螺栓及供安装用的四个安装孔。
产品型号额定电压比(kV)电流互感器准确级/额定输出电压互感器准确级/额定输出极限输出(VA)额定绝缘水平(kV)JLSZVW-10 10/0.1 0.2(0.2S)/10VA 0.2/30VA 300VA 12/42/75 注:额定电流比、额定电压比准确级及相应的额定输出等参数可按用户要求定制,以铭牌数据为准。
电流互感器额定一次电流:5A、10A、15A、20A、30A、40A、50A、75A、100A、150A、200A、300A、400A、500A、600A、800A、1000A。
电流互感器额定二次电流:5A。
电流互感器短时热电流:75I1n。
电流互感器动稳定电流:187.5I1n。
订货时请提供以下参数：产品型号。
额定电流比A。
额定电压比kV。
准确级组合及额定输出VA。
LZZBJ9-10型电流互感器
:
大 连 第一互 感 器厂
王继 元
:
测量和 电气保护 用 为 1 2K V
A E
飞
、 。
最 高工 作电压
、
:
这 种 产 品 按 额 定 电流 比
、
不同 的额 定输 出
A E
2 Z
、
安 装方 式 划 分为
C
;
l
、
销 售负 责人 地 址 话
:
徐 昌斌
王 民新
B
;
、
B
Z
、
பைடு நூலகம்CZ
、
D
z
、
D
Z
、
辽 宁省普 兰 店市
, ,
级;
3
最大二 次 输 出为 4 0 倍数 为 2 0 倍
组 ( 可作复变 比 )
,
最 高 保护
最 多二 次 绕组 数 为
l oP c
,
。
在 最 高工 作 电压 短 路 电流
,
下局 部放 电量 小 于
,
该 产 品绝缘 水 平高
积小
,
承受 能 力强 产 品 系列 化程 度 高 体
重量轻
,
适 用 于 国 内外各种
,
型式 的开 关 柜 安装
。
因而 该 产 品 已
、
被广 泛 用 于 国 家大 型 工程
程和 援外 工 程 上
重 点工
燕 臻 落滋靡 毅 熟鑫
赴
二
林丫 衬工
汀
_
万
居薇
柯
一
该产品
。
99
年 被 机械 部评 定
为优 等 品
型 电流 互 感 器 是
《JDZX10-10KV》10KV高压电压互感器检测报告
一、10KV高压电压互感器《JDZX10-10KV》称说明概述10KV高压电压互感器《JDZX10-10KV》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
《JDZX10-10KV》适于重合闸操作并有极高的操作可靠性与使用寿命。
《JDZX10-10KV》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
《JDZX10-10KV》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
《JDZX10-10KV》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用四、《JDZX10-10KV》选型用户可根据被保护对象选用不同型号的《JDZX10-10KV》，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《《JDZX10-10KV》10KV高压电压互感器》五、《JDZX10-10KV》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《JDZX10-10KV》端子间的工频电压不超过《JDZX10-10KV》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.《JDZX10-10KV》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
《JDZX10-10KV》是变电站被保护设备免遭雷电冲击波袭击的设备。
《JDZX10-10KV》测量电流是否超过电动机的额定电流值，调整整定电流值。
电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。
在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。
六、《JDZX10-10KV》基本原理《JDZX10-10KV》是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JLSZV2-10干式户内型组合互感器
1．概述：
本型互感器适用于户内额定频率50Hz，额定电压10kV、6kV及以下的电力系统中作电流、电压和电能的测量及继电保护用。
2．型号含义： J L S Z Ｖ2 – 10（6）
电压互感器额定电压(kV)
电流互感器第二次设计
三相“Ｖ”型接线
浇注绝缘
3．结构特点：
3.1 本型互感器为环氧树脂浇注绝缘户内型，免维护、体积小、重量轻，适用于任何位置、任何
方向安装。
3.2 本型互感器为电压、电流互感器组合干式结构，适用于户内计量柜及小型变电所。
4．技术参数：
4.1 额定频率50Hz，额定电压10kV、6kV；
4.2 额定一次电压10kV，额定一次电流5～600A；
4.3 额定二次电压100V，额定二次电流5A；
4.4 额定绝缘水平：12/42/75kV；
4.5 一次绕组工频耐压42kV/1min，二次绕组工频耐压3kV/1min；
5．外形及安装尺寸：(见图)。
