单片机模糊控制直流调压系统研究报告
基于ARM的模糊PID直流电机控制系统
基于ARM的模糊PID直流电机控制系统袁帅;汪明;韩颖;宋亮亮【摘要】DC motor has a wide speed range, steady and smooth speed performance. The starting torque is large, easy-to-play parking, etc., especially suitable for use in high speed requirements of the occasion. Traditional PID DC speed control changes in working conditions need to adjust the parameters of the adaptive process is complex and difficult. The paper addresses this issue. This paper analyzes the operating characteristics of the DC motor constructed fuzzy rule table PID parameter adjustment, the theoretical analysis and simulation. On this basis, we design and implement a fuzzy PID DC speed control system for DC motor speed to control and display self-adaptivly. We design a fuzzy PID DC speed control system. The system consists of two parts and lower PC program controller, which uses the host computer program written in Visual Basic, is used to set the PID parameters, communication ports, speed display; lower controller uses ARM S3C2440 as the core control unit, including the IGBT drive section, H-bridge reversible circuits, communications circuits, power, speed feedback circuit. Simulation and practical experiments show that the system not only improves the adaptability, but also improves the speed and accuracy quickly. In addition, the modular system structure, easy to spread, can be used for the actual speed of occasions and education and training bench, has some theoretical and practical significance.%直流电机具有调速范围广、调速性能平稳光滑、启动转矩较大、易于起停车等优点，特别适合用在调速要求比较高的场合。
基于单片机的模糊控制方法及应用研究_毕业设计(论文)
毕业设计 [论文]题目：基于单片机的模糊控制方法及应用研究学院：电气与信息工程专业：自动化完成时间：2013年5月30日河南城建学院本科毕业设计（论文）摘要摘要模糊控制是智能控制的一个重要分支，它的最大特征是能将操作者或专家的控制经验和知识表示成语言变量描述的控制规则，然后用这些规则去控制系统。
在复杂的工业控制中，被控对象通常具有严重的纯滞后、时变性、非线性以及存在种类繁多的干扰，采用常规的PID控制方法，难以获得满意的静、动态性能。
模糊控制的本质是非线性控制和自适应控制，对于纯滞后的参数时变或模型不太精确的复杂控制系统，具有较强的鲁棒性。
本文从模糊控制的基础理论出发，对模糊控制器的设计方法、模糊控制的单片机实现方法进行了分析和对比研究，在此基础上建立了基于AT89C52单片机的太阳能热水器模糊控制系统。
其模糊控制规则能够比较有效地模仿人的经验，合理解决输出的强关联性问题。
然后利用模糊逻辑推理的方法，结合大量的数学运算，离线计算出了简洁方便的模糊控制查询表。
最后给出了模糊控制查询的单片机实现方法及模糊控制系统的核心控制部分的硬件电路和软件流程。
此外，利用仿真工具软件对所设计模糊控制器进行仿真以提高产品的可靠性，缩短设计时间。
关键词：模糊控制，太阳能热水器，单片机河南城建学院本科毕业设计（论文）ABSTRACTABSTRACTFuzzy Control is an important branch of Intelligent Contr01.It is a kind of control method based on roles,directly adopting language control rules according to the control experiences of local operators or knowledge from experts of this field.In the complicated industry controlled process,the controlled objects usually own the time delay,nonlinear,time—variant characteristic and exist the category of interferences.So,if the traditional PID control method is only used,the static and dynamic output capability is not very satisfying.The essence of fuzzy control could be good at controlling those complicated,nonlinear systems with the characteristic of the parameter drift,the inaccurate model and time delay because the essence of fuzzy control is nonlinear control and adaptive contr01.Fuzzy control makes the systems more stable and more robust.Starting with the basic theory of fuzzy control,the paper analyses and comparatively studies the design methods of fuzzy controller and the realization methods of fuzzy control,On the basis of which,a fuzzy control system based on AT89S51 integrated solar water heater is established.The fuzzy control rules can imitate the experience of person effectively.Then a concise and convenient fuzzy control lookup table is obtained off-line through fuzzy logic inference combined with complex mathematic computation.Finally the paper presents the realization method of software fuzzy control lookup and the hardware circuit and software flow chart of the main control part of the fuzzy control system.In addition,putting the simulation software into Use in the process of the Fuzzy Control,it is benefit to improving the reliability of the products and reducing the time of the products design.Key Words：fuzzy logic control(FLC),solar water heater,single micro-computer目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1 序言 (1)1.2 模糊控制的研究现状 (2)1.3 模糊控制的应用 (3)1.4 选题的目的、意义和主要内容 (4)第2章模糊控制的研究 (5)2.1 模糊控制的理论基础 (5)2.2 模糊控制的基本原理 (8)2.2.1 模糊控制的数学基础 (8)2.2.2 模糊控制系统的组成 (13)2.3 模糊控制理论的改进 (14)2.3.1 模糊控制与神经网络的融合 (15)2.3.2 模糊控制与遗传算法的融合 (15)2.3.3 专家模糊控制 (15)2.3.4 模糊系统建模及参数辨识 (16)第3章设计思想与方案 (17)3.1 方案选择 (17)3.2 论证分析 (17)第4章系统设计 (19)4.1 硬件设计 (19)4.1.1 铂电阻测温调理电路 (19)4.1.2 时钟电路 (22)4.1.3 复位电路 (23)4.1.4 A/D接口电路 (23)4.1.5 键盘输入电路 (24)4.1.6 显示电路 (25)4.1.7 温度控制电路 (26)4.2 软件设计 (26)4.2.1 A/D转换子程序 (27)4.2.2 键盘处理子程序 (29)4.2.3 温序标度变换模块 (29)4.2.4 显示子程序 (30)4.2.5 定时子程序 (30)4.2.6 量化子程序 (32)4.2.7 其他模块 (32)4.2.8 模糊运算子程序 (33)4.3 抗干扰设计与软件调试 (35)4.3.1 软件抗干扰措施 (35)4.3.2 软件调试 (36)第5章结论 (37)参考文献 (38)致谢 (39)附录A(仿真): (40)附录B(程序）： (1)第1章绪论1.1 序言1965年美国的伯克利加州大学教授扎德发表了著名的论文《Fuzzy Sets》，提出了模糊性问题，给出了其定量的描述方法，从而模糊数学诞生了。

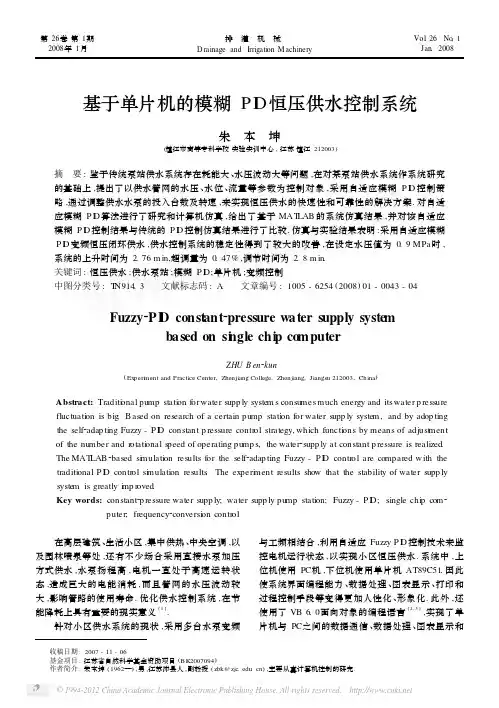

基于单片机的模糊PID恒压供水控制系统
45
性 , Kp 与 Ki 均应取大些. 同时 ,为了避免系统在设定 值附近出现振荡 , 则 | ec | 较小时 , Kd 取中等大小 ; | ec | 较大时 , Kd 取小值.
根据上述的 P ID 整定原则 、操作人员和工程专 家的经验知识 , 建立合适的模糊控制规则表 [7, 8 ] , Kp , Ki , Kd 的控制规则表见表 1 ～表 3.
针对小区供水系统的现状 ,采用多台水泵变频
与工频相结合 ,利用自适应 Fuzzy P ID 控制技术来监 控电机运行状态 ,以实现小区恒压供水. 系统中 ,上 位机使用 PC机 ,下位机使用单片机 AT89C51. 因此 使系统界面编程能力 、数据处理 、图表显示 、打印和 过程控制手段等变得更加人性化 、形象化. 此外 ,还 使用了 VB 6. 0面向对象的编程语言 [ 2, 3 ] ,实现了单 片机与 PC之间的数据通信 、数据处理 、图表显示和
图 2 自适应模糊 P ID控制器框图 Fig. 2 B lock diagram of self2adap ting
Fuzzy - P ID controllers
2. 2 P ID 参数模糊调整规则表的建立 一般说来 , P ID 控制器结构和算法已经确定 , 控
制品质的好坏主要取决于控制参数选择得是否合 理. 通常 ,不同的偏差 e和偏差变化率 ec 对 P ID控制 器参数 Kp , Ki , Kd 的整定要求不同 , 一般整定原则 是 : [ 5, 6 ]
若此时用水量减少 ,则水压升高. 当水压高于设 定值时 ,控制器发出信号 ,将 1 号泵从工频电网切 除 ,只有 2号泵调速运行 ,然后一直保持该状态 ,使 水压缓慢增加 ,最终保持水压恒定 ,直到供水结束 , 余者类推. 这样在变频方式与市电方式间切换 ,循环 调频 ,能够合理利用资源. 3台泵全速工作时达到的 水压值可满足用户的需要.
基于单片机模糊控制的晶闸管直流调压系统的设计与实现
基于单片机模糊控制的晶闸管直流调压系统的设计与实现王一涵【摘要】The design takes singlechip as clues, emphatically introduces the adjustable three-phase half-controlled bridge SCRtriggerofMCS-51singlechipcontrolangle.Ithasacertaineconomicvalueandusagevalueduetoi tslowcost,simple circuit connection, convenient parameter adjustment and perfect control system.%本设计以单片机为线索，结合模糊控制思想，着重介绍了MCS-51系列单片机控制的控制角可调整的三相半控桥可控硅整流触发器。
由于其成本低廉、电路连接简单，且参数调整方便、控制系统绝佳，具有一定的经济价值和使用价值。
【期刊名称】《黑龙江科学》【年(卷),期】2016(007)014【总页数】2页(P14-15)【关键词】单片机;模糊控制;晶闸管【作者】王一涵【作者单位】绥化学院，黑龙江绥化 152061【正文语种】中文【中图分类】TP368.11.1 晶闸管晶闸管是晶体闸流管的简称，它的内部结构组成是PNPN四层半导体结构，有三个极，分别为阳极、阴极以及门极。
在本设计系统中，将晶体管内部的四层半导体结构分别命名为P1、P2、N1、N2。
然后由P1区引出阳极，记为A，阴极由N2区引出，记为K，而门极，则有P2区引出，由此，四个区就形成了从J1到J3的三个PN结。
由于阳极高于其阴极，所以将正向电压加之于器件之上；待反向电压价值于器件上时，此时的J1、J3两PN结处于反向偏置，该器件整体会处于被阻断的状态，期间只有极其小的电流会通过。
由于其晶闸管能够在大电流或高电压的状态下工作，因此常被用于交流调压、可控整流、无触点电子开关等电子电路之中。
智能控制--模糊控制实验报告
clear all;close all;T=0; %ʱ¼ä³£Êýa=newfis('fuzz_temperatrue');a=addvar(a,'input','e',[-3,3]); %Parameter e a=addmf(a,'input',1,'NB','zmf',[-3,-1]);a=addmf(a,'input',1,'NM','trimf',[-3,-2,0]);a=addmf(a,'input',1,'NS','trimf',[-3,-1,1]);a=addmf(a,'input',1,'Z','trimf',[-2,0,2]);a=addmf(a,'input',1,'PS','trimf',[-1,1,3]);a=addmf(a,'input',1,'PM','trimf',[0,2,3]);a=addmf(a,'input',1,'PB','smf',[1,3]);a=addvar(a,'output','u',[72,78]); %Parameter u a=addmf(a,'output',1,'NB','zmf',[72,74]);a=addmf(a,'output',1,'NM','trimf',[72,73,75]);a=addmf(a,'output',1,'NS','trimf',[73,74,75]);a=addmf(a,'output',1,'Z','trimf',[74,75,76]);a=addmf(a,'output',1,'PS','trimf',[75,76,77]);a=addmf(a,'output',1,'PM','trimf',[75,77,78]);a=addmf(a,'output',1,'PB','smf',[76,78]);rulelist=[1 1 1 1; %Edit rule base2 2 1 1;3 3 1 1;4 4 1 1;5 5 1 1;6 6 1 1;7 7 1 1];a=addrule(a,rulelist);a1=setfis(a,'DefuzzMethod','mom'); %Defuzzywritefis(a1,'temperatrue'); %Save to fuzzy file "tank.fis" a2=readfis('temperatrue');figure(1);plotfis(a2);figure(2);plotmf(a,'input',1);figure(3);plotmf(a,'output',1);flag=1;if flag==1showrule(a) %Show fuzzy rule baseruleview('temperatrue'); %Dynamic Simulationenddisp('-------------------------------------------------------');disp(' fuzzy controller table:e=[-3,+3],u=[-4,+4] ');disp('-------------------------------------------------------');for i=1:1:7e(i)=i-4;Ulist(i)=evalfis([e(i)],a2);endUlist=round(Ulist)e=-3; % Erroru=evalfis([e],a2) %Using fuzzy inference四、Simulink仿真模型五、实验结果令T=0;1、模糊控制器为一维控制器，输入输出变量的量化等级为7级，取5个模糊集。
一种基于模糊控制的单片机电机调速系统
第12卷 第1期 广西工学院学报 V ol.12 N o.1 2001年3月 JOU R N AL O F G U A N GXI U N IV ER SIT Y O F T ECHN OL O GY M ar.2001文章编号 1004-6410(2001)01-0044-04一种基于模糊控制的单片机电机调速系统孔 峰,罗文广(广西工学院电子信息与控制工程系,广西柳州 545006)摘 要:本文介绍了一种基于参数自调整的模糊控制单片机直流串激电动机调速系统。
系统采用了一种新型高性能的8位单片微处理器ST6265,使系统硬件结构简洁和可靠;采用参数自调整模糊控制器,使系统具有较高的控制精度和良好的鲁棒性。
关 键 词:参数自调整模糊控制;单片微处理器;电机调速系统中图分类号:T P273.4 文献标识码:A0 引言 传统PID控制的电机调速系统技术成熟,结构简单,较稳定可靠,已得到较为广泛的应用,但仍存在一些缺点,例如无法有效地克服传动对象和负载参数的大范围变化以及非线性因素对系统造成的影响,因而不能满足高性能和高精度的要求。
随着模糊控制技术的成熟,应用越来越广泛,人们已开始将它应用于电机调速中。
使用模糊控制技术后,能充分利用其非线性结构自寻优等各种功能,从而显著提高系统的鲁棒性。
此外,由于不需要建立被控对象的精确数学模型,系统的设计也变得较为简便。
本文研究的这种新型电机调速系统,用模糊控制器替代传统的PID调节器,能明显改善系统的稳态和动态性能,有较好的控制效果[1]。
1 系统硬件结构 系统硬件结构图如图1所示。
系统主要由单片微机ST6265、显示器、整流电路、直流变换、斩波电路、电压和转速检测电路、直流串激电动机等组成。
ST6265是法国汤姆森(T HOMSON)公司研制的一种新型高性能8位HCM OS单片微处理器[2];只有40条基本指令;片内有三个多功能输入输出I/O接口PA、PB和PC,其中PA、PB口为八位,PC口为五位。
