防水结构设计O型圈的使用

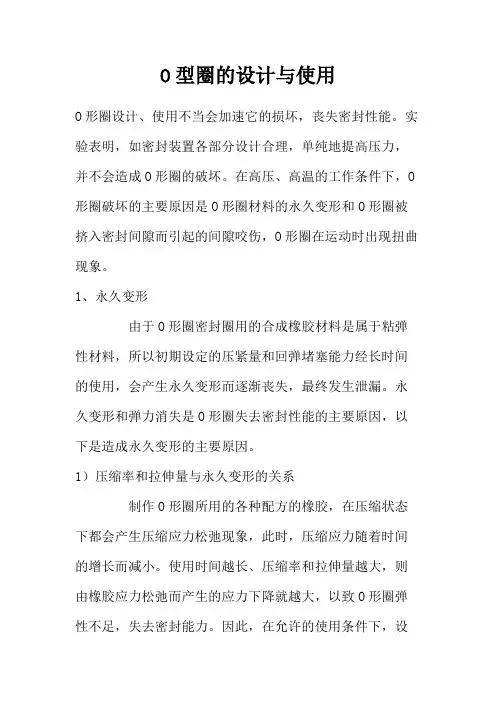

O型圈的设计与使用
O型圈的设计与使用O形圈设计、使用不当会加速它的损坏，丧失密封性能。
实验表明，如密封装置各部分设计合理，单纯地提高压力，并不会造成O形圈的破坏。
在高压、高温的工作条件下，O 形圈破坏的主要原因是O形圈材料的永久变形和O形圈被挤入密封间隙而引起的间隙咬伤，O形圈在运动时出现扭曲现象。
1、永久变形由于O形圈密封圈用的合成橡胶材料是属于粘弹性材料，所以初期设定的压紧量和回弹堵塞能力经长时间的使用，会产生永久变形而逐渐丧失，最终发生泄漏。
永久变形和弹力消失是O形圈失去密封性能的主要原因，以下是造成永久变形的主要原因。
1）压缩率和拉伸量与永久变形的关系制作O形圈所用的各种配方的橡胶，在压缩状态下都会产生压缩应力松弛现象，此时，压缩应力随着时间的增长而减小。
使用时间越长、压缩率和拉伸量越大，则由橡胶应力松弛而产生的应力下降就越大，以致O形圈弹性不足，失去密封能力。
因此，在允许的使用条件下，设法降低压缩率是可取的。
增加O形圈的截面尺寸是降低压缩率最简单的方法，不过这会带来结构尺寸的增加。
应该注意，人们在计算压缩率时，往往忽略了O形圈在装配时受拉伸而引起的截面高度的减小。
O形圈截面面积的变化是与其周长的变化成反比的。
同时，由于拉力的作用，O 形圈的截面形状也会发生变化，就表现为其高度的减小。
此外，在表面张力作用下，O形圈的外表面变得更平了，即截面高度略有减小。
这也是O形密封圈压缩应力松弛的一种表现。
O形圈截面变形的程度，还取决于O形圈材质的硬度。
在拉伸量相同的情况下，硬度大的O形圈，其截面高度也减小较多，从这一点看，应该按照使用条件尽量选用低硬度的材质。
在液体压力和张力的作用下，橡胶材料的O形密封圈也会逐渐发生塑性变形，其截面高度会相应减小，以致最后失去密封能力。
2）温度与O形圈驰张过程的关系使用温度是影响O形圈永久变形的另一个重要因素。
高温会加速橡胶材料的老化。
工作温度越高，O形圈的压缩永久变形就越大。
当永久变形大于40%时，O形圈就失去了密封能力而发生泄漏。
小线径小规格O型圈安全操作规定
小线径小规格O型圈安全操作规定1. 前言O型圈是一种常用的密封元件，它具有良好的密封性、耐高温、耐油、耐酸碱等性能，被广泛应用于机械制造、汽车、航空、军事等领域。
小线径小规格O型圈具有内径小、壁厚薄的特点，常用于一些比较小型的设备和仪表上。
本文将介绍小线径小规格O型圈的安全操作规定。
2. 操作规范2.1 安装操作小线径小规格O型圈的安装操作是保证其密封性能的重要环节，正确的安装可以有效地避免泄漏和故障的发生。
以下是安装操作规范：1.使用适当的工具将O型圈装入密封槽内，确保其内径紧贴安装地点的圆周线。
2.安装后应仔细检查O型圈的安装位置，确保其没有隆起、留缝或者倾斜。
3.确保O型圈没有被拉伸或挤压变形，圆周长方向应与轴向保持垂直，在安装过程中不应有抖动或摆动。
4.在使用过程中，避免使用不当的力量进行安装或卸载操作，以免损坏O型圈。
2.2 常见问题1.O型圈出现泄漏现象：泄漏是常见的气液介质流失的现象，存在于许多密封中，可以通过查找泄漏源和重新安装O型圈等方法解决。
–泄漏的原因可能是密封面缺陷或者O型圈安装不当，应及时更换密封面或重新安装O型圈。
–泄漏也可能由于O型圈损坏或老化导致，建议及时更换同等规格的O型圈。
2.O型圈老化现象：O型圈随着使用和时间的增加，经受住了各种环境的考验，由于材料老化或损伤，可能出现破裂、变硬或变脆等现象。
–应更换O型圈，并且尽量选择质量较好的原材料，加强维护保养工作。
2.3 维护保养1.检查：每隔一段时间，对设备上的O型圈进行检查，如检查到O型圈损坏、老化、变形等现象，及时更换。
2.清洁：在更换O型圈时，应对密封面进行清洁，以免污垢、泥沙等杂质影响密封性能。
3.润滑：润滑剂可增加O型圈的寿命，并增加密封性能，但应注意使用量，过量会影响密封效果。
4.储存：不使用的O型圈应相互分开并存放在阴凉、干燥的地方，避免阳光直射和长时间暴露在潮湿环境中。
3. 结论小线径小规格O型圈在现代机械制造业中应用广泛，具有良好的密封性能，在使用过程中需要注意安装、维护和保养。
O型圈密封结构设计
4.1 O型圈设计(shèjì)原则
4.1 拉伸率设计： W%=(d0+d)/(d0+d1)。
O型圈装入轴中后，一般会有拉伸，如果无拉伸，装配 (zhuāngpèi)时容易脱出，如拉伸过大，会导致O型圈截面积 减少太多，出现泄漏。
一般其拉伸量为1%-5%。
第二十一页，共45页。
4.2 O型圈设计(shèjì)原则
许拉伸量为6%；对于轴用（内压）密封，O 形圈最好延其周长方向受压缩，最大允许周长压缩量为3%。
第七页，共45页。
2.4 O型圈挤出(jǐ chū)原理
第八页，共45页。
2.4 O型圈允许挤出(jǐ chū)间隙
最大允许挤出间隙gmax 和系统 压力，O 形圈截面直径以及材料硬 度(yìngdù)有关。通常，工作压力 越高，最大允许挤出间隙gmax 取值 越小。如果间隙g 超过允许范围， 就会导致O 形圈挤出甚至损坏,当压 力超过5MPa时，建议使用挡圈
4.2 接触宽度设计：
O形圈装入密封沟槽后，其横截面产生压缩变形。变形后的宽度及其与
密封面的接触宽度都和O形圈的密封性能，其值过小会使密封性受到影响。
O形圈变形后的宽度Bo（mm）与O形圈的压缩率W和截面直径do有关，可
Bo
用下式计算
Bo=（1/(1-W)-0.6W）do （W取10%~40%）
O形圈与密封面的接触面宽度b（mm）也取决于W和do：
第四十一页，共45页。
7.8 O型圈失效(shī xiào)
7.8 O型圈失效(shī xiào)：
第十八页，共45页。
3.7 O型圈材料选择(xuǎnzé)原则
外界因素： 1，工作状态(zhuàngtài)：动密封，静密封；连续工作，间断工作等 2，工作介质：液体、气体还是两相流，及介质的物理化学性能，与介质相容性 3，工作压力：介质工作压力高低，压力波幅，瞬时最大压力 4，工作温度：瞬时温度和冷热交变温度 5，成本来源：成本低，来源广
O形圈的使用、安装与保管使用与维护注意事项
1、O形圈的使用O形圈在多种液压、气动件管接头、圆筒面及法兰面等结合处被广泛使用。
对于在运动过程中使用的O形圈，当工作中压力大于10MPa时，如单向受压，就在O形圈受压方向的另一侧设置一个挡圈；如双向受压，则在O形圈两侧各放一个挡圈。
为了减小摩擦力，也可以采用楔形挡圈。
当压力液体从左方施加作用时，右方挡圈被推起，左方挡圈不与被密封表面接触，因此摩擦力减小。
总的来说，采用挡圈会增大密封装置的摩擦力，而楔形挡圈对减小这种摩擦力具有十分重要的意义。
对于固定的O形圈，当工作压力大于32MPa时，也需要使用挡圈。
O形圈使用挡圈后，其工作压力可以大大提高。
静密封压力能够提高到200~700MPa；动密封压力也能够提高到40MPa。
而且挡圈还有助于O形圈保持良好的润滑。
在用O形圈作为往复运动式密封时，必须要注意密封全音滚动扭转引起的破损和因粘着造成的摩擦力的增加，而造成的失效。
O形圈如果装配的妥善，并且使用条件适当，一般不大容易在往复运动状态下产生滚动或扭曲的，因为O 形圈与密封沟槽的接触面积大于在滑动表面上的摩擦接触面积，而且O形圈本身的抗阻能力原来就能阻止扭曲。
同时，摩擦力的分布也趋向保持O形圈在其沟槽中静止不动，因为静摩擦大于滑动摩擦，而且密封沟槽表面一般不如滑动表面光洁。
O形圈一般用于0.7MPa以下的低压气动系统，并且对密封性要求较高的场合。
在气动系统中，必须注意O形圈的润滑。
通常，为了提高防腐性和耐磨性，滑动表面都进行电镀。
镀层的材质对O 形圈的适用寿命也有一定的影响，一般镀铬钢最好。
O形圈的使用寿命与使用条件、装配质量、运动件的材质、加工精度、润滑状况、防尘措施等许多因素有直接关系。
因此，O形圈确切的使用寿命，要根据具体的工作条件才能做出判断。
动密封用O形圈属易损件，在任何往复式运动密封的应用中，都要根据密封件的额定数据或能力来使用，并且要装配得当，这样才能得到满意的性能。
使用O形密封圈进行密封应该尽量使压力的方向和摩擦力的方向相反，如果两种作用力同向，则O形圈挤出的趋势就明显的多，而且可能降低有效额定压力。
O型圈安装及密封圈的作用和材质选择
O型圈安装及密封圈的作用和材质选择O型圈是一种广泛应用的密封圈，通常用于机械设备、仪器仪表以及管道系统中，其作用是防止液体、气体等介质通过接头处的缝隙泄漏，确保系统的密封性能。
O型圈的安装包括以下几个步骤：1.清洁接合面：在安装O型圈之前，需要先清洁接合面，确保无油污、异物或灰尘等杂质，保证接合面的光洁度和平整度。
2. 涂抹润滑剂：使用润滑剂，例如硅脂或Vaseline等，在O型圈和接合面之间涂抹一层薄薄的润滑剂。
这样可以减小O型圈的摩擦力和磨损，延长其使用寿命。
3.安装O型圈：将O型圈放置在接合面上，确保其完全贴合。
可以使用手动方法轻轻压紧，或使用专用工具帮助安装。
4.检查安装质量：安装完成后，需要仔细检查O型圈的安装质量。
确保O型圈没有扭曲、拉伸或破损，同时也要确定其正确位置安装。
O型圈的作用主要有以下几个方面：1.密封：O型圈的最主要作用是实现密封。
其橡胶材料具有良好的弹性和弹性恢复能力，可以在外压力的作用下，填充接头处的缝隙，防止液体或气体的泄漏。
2.缓冲：O型圈在机械设备运转时，可以起到一定的缓冲和减震作用。
当设备承受冲击或振动时，O型圈能够吸收和减少冲击或振动的影响，保护设备的正常运行。
3.保护：O型圈可以起到保护密封部位的作用。
它可以防止灰尘、异物等杂质进入密封部位，从而减少对密封性能的影响，延长密封件的使用寿命。
针对O型圈的材质选择，一般有以下几种常见的材料：1.橡胶类材料：常见的橡胶类O型圈材料有丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。
不同的橡胶材料具有不同的耐油性、耐温性和耐化学品性能，可以根据实际工作环境选择适合的材料。
2.聚氨酯：聚氨酯O型圈材料具有较高的抗磨损性能和耐油性能，适合于一些液压设备和高速旋转设备。
3.聚四氟乙烯（PTFE）：PTFE材料具有优异的耐腐蚀性能和低摩擦系数，适用于一些特殊环境下的密封要求，例如高温、腐蚀或高真空等条件。
4.金属类：金属类O型圈主要由不锈钢、铜、铝等金属材料制成，具有较高的耐冲击性和耐高压性能，适用于一些高温、高压条件下的密封要求。
O型密封圈防水设计要求
O型密封圈防水设计要求制定部门: 工程部变更履历目的：规范O型密封圈防水设计适用范围:本规范适用于华为射频定制件及附件的O型密封圈防水设计，本规范未规定的项目按国家规范执行。
关键词：O型密封圈、防水、橡胶术语和定义：抗拉强度――又称拉伸强度或拉扯强度，是橡胶的最主要、最基本的性能指标，其值越大，表明橡胶的性能越好，单位为MPa，橡胶的抗拉强度通常应大于5MPa(导电橡胶除外)。
邵氏硬度――将一定直径的刚性球体压入橡胶试样到一定深度，所需的载荷与其弹性模量的比值，即为邵氏硬度。
橡胶的邵氏硬度一般为30～80度，数值越低，说明橡胶越软。
邵氏硬度亦称为邵(A)硬度，是橡胶最直接的表征参数，在同类橡胶中，不同硬度的橡胶，具有不同的特性。
压缩永久变形――橡胶密封圈（衬垫）在解除压缩后，并不恢复到其原始未压缩的高度，这种特性被称为压缩永久变形。
压缩永久变形的计算方法：图1 压缩永久变形的计算方法压缩永久变形＝Hi-HfHi-Hd X 100%其中：H i为橡胶件的初始高度；H d为橡胶件受压缩时的高度（承受压缩载荷），正常使用时，H d为H i的20～25％；H f为橡胶件的最终高度（去掉载荷后的高度）。
抗撕裂强度――指橡胶抵抗裂口处撕开的性能，以单位长度上的抗撕力表示，单位为KN/m。
硅橡胶用于密封时，抗撕裂强度应≥25 KN/m。
伸长率(扯断伸长率)――指橡胶试样在被扯断时，伸长部分与原长度的百分比。
用该指标来表示橡胶的伸长应变能力。
用%表示。
耐老化性――橡胶在加工、贮存和使用过程中，会发生老化，引起老化的因素有热、光、臭氧、生物、高能辐射、屈挠疲劳等。
耐寒性――--通常用脆性温度（℃）表示，脆性温度越低，耐寒性越好。
1.O型密封圈材料的选取1.1橡胶选型原则结构件选用橡胶材料，必须综合考虑橡胶的性能（见本规范表1中的性能指标项）与成本，根据以下原则选用橡胶材料。
●硬度选择邵氏700；5●优先选用硅橡胶；（连接器的防水O型圈必须选硅橡胶）●无粘接要求的应用，可以选用三元乙丙橡胶，作为硅橡胶的低成本替代方案，但不能用于连接器的防水O型圈；1.2常用橡胶的性能及应用硅橡胶、三元乙丙橡胶的性能如表1所示。
