平法结构钢筋图解讲义 （梁部分）
框架的构件要素
构件分类： 框架梁：屋面框架梁
楼层框架梁 框架柱： 顶层角柱 顶层边柱 顶层中柱 中层角柱 中层边柱 中层中柱 底层角柱 底层边柱 底层中柱 基础梁和筏形基础 或承台、承台梁和桩基础
次梁的概念
构成框架的元素： 框架柱和框架梁。 次梁不同于框架 梁，因框架梁的 支点是框架柱， 而次梁的支点是 框架梁。从而， 它们的钢筋配置 也不一样。如图12中的次梁是支撑 在框架梁上的。
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次
改成了四、五行。
注释
图 2-1-2 梁的集中标注（习惯法）
第二节 梁集中标注逐项图解
一、梁的集中标注中第一行的习惯注法
小提示：设计院自已的习惯标注或该设计院 内部规定
图 2-2-1地下室层 梁的集中标注第一行
提示：梁的顶面结构标高是相 对于同层楼板顶面结构标高差 值(以m计，小数点保留3位)， 写在括号中.没有标高差不注。
第三节 梁的宽度与钢筋摆放数量
图 2-6-1梁的纵向筋摆布
第三讲 梁的原位标注
第一节 原位标注梁的截面
原位标注补充了 集中标注的不
梁配筋识图很全优质课件专业知识讲座
在上图中，水平方向的梁是1号框架梁 （KL1）。从这个框梁的上边缘，引出一条铅
垂线。在铅垂线的右侧，注有几行字：
第一行“KL1”梁的截面尺寸为
300*500; 第二行φ6@100/200(2)表示箍筋采用直 径为6mm的HPB235级钢筋，加密箍距 为100，非加密箍距为200，代区钢箍均 为双肢; 第三行2Φ16表示采用两根直径为16mm 的HRB335级钢筋作为梁的通长筋（也 叫贯通筋）。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
第三节引入钢筋混凝土结构图平法制图的基本概念
集中标注
原位标注
结构平法
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
当之处，请联系本人或网站删除。
集中标注
原位标注
原位标注
原位标注
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。

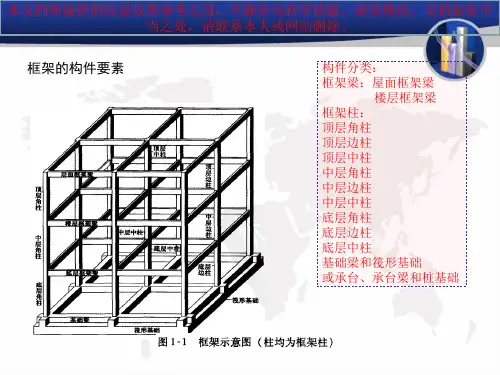

框架的构件要素
