《16G101-1》图解之梁.钢筋讲解
合集下载
三维图集16G101 第4章、梁识图
第四章:梁平法标准构造详图及三维示意图页图集号16G101-1-841.跨度值 L n 为左跨 L ni 和右跨 L ni+1之较大值，其中i =1,2,3..2.图中h c 为柱截面沿框架方向的高度。
3.梁上部通长钢筋与非贯通钢筋直径相同时，链接位置宜位于跨中L ni /3范围内；梁下部钢筋连接位置宜位于支座L /3范内;且在同一连接区段内钢筋接头面积百分率不宜大于50% 。
4.一级框架梁宜采用机械连接，二、三、四级可采用绑扎搭接或焊接连接。
....ni 楼层框架梁KL 纵向钢筋构造≥L aE 且≥0.5h c +5d搭接长度≥非搭接区≥梁上部第二排钢筋 梁上部第一排钢筋梁下部钢筋注：抗震楼层框架梁 KL 纵向三维钢筋构造示意hc梁下部钢筋不能在柱内锚固时,可在节点外搭接。
相邻跨钢筋直径不同时,搭接位梁下部筋在节点外搭接中间层中间节点设计页图集号16G101-1-85纵向钢筋构造abE锚固长度伸入柱内长度5d ,搭接长度≥L LE非搭接区≥1.5h 0梁上部通长筋梁下部纵筋梁上部纵筋1.跨度值 L n 为左跨 L ni 和右跨 L ni+1之较大值，其中i =1,2,3..2.图中h c 为柱截面沿框架方向的高度。
3.梁上部通长钢筋与非贯通钢筋直径相同时，链接位置宜位于跨中L ni /3范围内；梁下部钢筋连接位置宜位于支座L /3内;且在同一连接区段内钢筋接头面积百分率不宜大于50% 。
4.一级框架梁宜采用机械连接，二、三、四级可采用绑扎搭接或焊接连接。
....ni 注：hc≥1.5h0≥llE 顶层中间节点梁下部筋在节点外搭接(梁下部钢筋不能在柱内锚固时可在节点外搭接。
相邻跨钢筋直径不同时搭接位置位于较小直径一跨）箍筋加密区5050箍筋加密区箍筋加密区c1c3c1c3c1c3c 2h bc 2c 2≥la E≥l aE11≥l aE ≥l a E≥l a E图中c3取值：抗震等级为一级：≥2.0hb 且≥500抗震等级为二～四级：≥1.5hb 且≥500柱框架梁水平加腋构造审核校对设计页图集号16G101-1-86柱锚固长度≥L aE箍筋箍筋加密区梁上部纵筋加腋筋伸入梁内≥L aE中部构造筋梁下部纵筋框架梁水平、竖向加腋构造注:1.括号内为非抗震梁纵筋锚固长度 2.当梁结构平法施工图中，水平加腋部位的配筋设计未给出时，其梁腋上下部斜纵筋 （仅设置第一排）直径分别同梁内上下纵筋，水平间距不宜大于200;水平加腋部位侧 面纵向构造筋的设置及构造要求同梁内侧纵向构造筋。
16G1011图集梁配筋讲解
L X X (X X)、 (X X A)或(X X B) XL X X (X X)、 (X X A)或(X X B) JZL X X (X X)、 (X X A)或(X X B)
2
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式 • 截面注写方式
3
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容。
4
（1）集中标注
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 ；梁下部通
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回 5

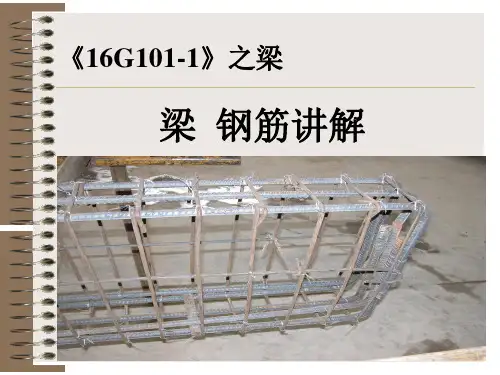

《16G101-1》之梁
梁 钢筋讲解
1
梁类型及平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
ቤተ መጻሕፍቲ ባይዱ
20
JZL
井字梁 JZL
框架梁 KL
21
井字梁 JZL
框架梁 KL
井字梁 22 JZL
KL2-3(2A)，此 处A代表悬挑
悬挑梁
悬挑梁
悬挑梁 XL
23
加腋框架梁加腋
加腋
加腋 （梁高度变化）
24
2
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式 • 截面注写方式
3
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容。
4
（1）集中标注
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 ；梁下部通
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回 5
《16G101-1》之梁
梁 钢筋讲解
1
梁类型及平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
ቤተ መጻሕፍቲ ባይዱ
20
JZL
井字梁 JZL
框架梁 KL
21
井字梁 JZL
框架梁 KL
井字梁 22 JZL
KL2-3(2A)，此 处A代表悬挑
悬挑梁
悬挑梁
悬挑梁 XL
23
加腋框架梁加腋
加腋
加腋 （梁高度变化）
24
16G101系列钢筋平法工程图文详解
• 3.先张法预应力钢筋，按构件外尺寸计算长度，后张法预应力钢 筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚 具类型，分别按下列规定计算。
钢筋计算原理 • 我们在计算钢筋工程量时，其最终原理就是就算钢筋的长
度。如（图1）
图1
钢筋计算的方法：传统方法、平法。
11G101系列平法应用
11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土框架、剪力墙、梁、板） (替代03G101-1 、04G101-4)
11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土板式楼梯） (替代03G101-2)
11G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台） (替代04G101-3、08G101-5、 06G101-6)
混凝土保护层
严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的环境。
三a
严寒和寒冷地区冬季水位变动区环境；
受除冰盐影响环境 ；
海风环境。
三b
盐渍土环境 ；
受除冰盐作用环境 ；
海岸环境。
四
海水环境。
五
受人为或自然的侵蚀性物质影响的环境。
•
注：1、室内潮湿环境是指构件表面经常处于结露或湿润状态的 环境。
2、严寒和寒冷地区的划分应符合现行国家标准《民用建筑热工 设计规范》GB 50176的有关规定。 3、海岸环境和海风环境宜根据当地情况，考虑主导风向和结构
11g101系列平法应用11g1011混凝土结构施工图平面整体表示方法制图规则和构造详图现浇混凝土框架剪力墙梁板替代03g101104g101411g1012混凝土结构施工图平面整体表示方法制图规则和构造详图现浇混凝土板式楼梯替代03g101211g1013混凝土结构施工图平面整体表示方法制图规则和构造详图独立基础条型基础筏型基础及桩基承台替代04g101308g101506g1016混凝土保护层最小厚度mm11g1011p54环境类别墙板梁柱一1520二a2025二b2535三a3040三b40501表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离适用于设计使用年限为50年的钢筋混凝土结构
钢筋计算原理 • 我们在计算钢筋工程量时，其最终原理就是就算钢筋的长
度。如（图1）
图1
钢筋计算的方法：传统方法、平法。
11G101系列平法应用
11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土框架、剪力墙、梁、板） (替代03G101-1 、04G101-4)
11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土板式楼梯） (替代03G101-2)
11G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台） (替代04G101-3、08G101-5、 06G101-6)
混凝土保护层
严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的环境。
三a
严寒和寒冷地区冬季水位变动区环境；
受除冰盐影响环境 ；
海风环境。
三b
盐渍土环境 ；
受除冰盐作用环境 ；
海岸环境。
四
海水环境。
五
受人为或自然的侵蚀性物质影响的环境。
•
注：1、室内潮湿环境是指构件表面经常处于结露或湿润状态的 环境。
2、严寒和寒冷地区的划分应符合现行国家标准《民用建筑热工 设计规范》GB 50176的有关规定。 3、海岸环境和海风环境宜根据当地情况，考虑主导风向和结构
11g101系列平法应用11g1011混凝土结构施工图平面整体表示方法制图规则和构造详图现浇混凝土框架剪力墙梁板替代03g101104g101411g1012混凝土结构施工图平面整体表示方法制图规则和构造详图现浇混凝土板式楼梯替代03g101211g1013混凝土结构施工图平面整体表示方法制图规则和构造详图独立基础条型基础筏型基础及桩基承台替代04g101308g101506g1016混凝土保护层最小厚度mm11g1011p54环境类别墙板梁柱一1520二a2025二b2535三a3040三b40501表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离适用于设计使用年限为50年的钢筋混凝土结构
G图集梁配筋精解
• ③当梁下部纵筋不全部伸入支座时，将梁支 座下部纵筋减少的数量写在括号内。
• 例：6 20 2（-2）/4 表示下部一共两排钢 筋，最下排4 20直接伸进支座，其上一排 2 20不伸入支座，见图（c）。
• ④当已按规定注写了梁上部和下部均为 通长的纵筋值时，则不需在梁下部重复 做原位标注。
此跨跨中不标注，即下部 钢筋为4根直径18mm的
100
• （3）断面图一般表达三个位置的配筋 ：两个梁端截面和一个跨中截面，每个 截面表达梁上部纵筋、下部纵筋、中部 纵筋（腰筋或抗扭钢筋）、箍筋，钢筋 使用阿拉伯数字编号，相同的钢筋编一 个号。
左支座截面
跨中截面
右支座截面
100
100
100
100
100
100
水平长度 1400mm
下弯长度 400mm
• 例：第二层楼板结构标高3.270m， 厕所位置梁顶实际标高3.220，此项标 注为（-0.050）。
返回
（2）原位标注
• 当在梁上集中标注的内容不适用于某跨或某 悬挑部分时，将其不同数值原位标注在该跨 或该悬挑部位称为原位标注。
• 一般需要原位标注的是 • 1）梁尺寸 • 2）梁箍筋 • 3）梁支座上部纵筋 • 4）梁下部纵筋 • 5）梁侧面构造钢筋或抗扭钢筋 • 6）梁标高 • 7）附加箍筋或吊筋
Hale Waihona Puke 梁类型汇总返回序号
• 阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100
• 层号-序号 例如： KL2-1 表示第二层编号为1的框架梁 KL2,3-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁
返回
第1跨
第2跨
《16G101-1》图集梁配筋讲解培训讲义(附图)
钢筋的做法
钢筋的做法
悬 挑 端 钢 筋 下 弯 构 造
钢筋的做法
悬 挑 端 特 殊 钢 筋 弯 折 构 造
11G101－1图集中
框架梁加腋构造 不伸入支座的梁下部纵筋构造
11G101-1 P83图集规定
钢筋的做法
中间支座加 腋筋构造
端支座加腋 筋构造
钢筋的锚固、搭接值确定
钢筋的锚固、搭接值确定
钢筋的锚固、搭接值确定
钢筋搭接区箍筋设置
钢筋的保护层厚度确定
谢谢大家！
返回
5）梁侧面纵向构造钢筋或受扭 钢筋
侧向构造钢筋就是腰筋，当梁的有效 高度大于450mm时设置，腰筋布置在梁的 截面高度中间区域，两边对称布置；
受扭钢筋包括纵筋和箍筋，受扭纵筋 要求沿梁的截面四个边均匀布置，因此 当存在扭矩时梁的截面高度中间区域需 要布置纵筋，布置抗扭纵筋以后就不再 需要布置侧向构造钢筋。
悬挑梁与框架梁不同标高， 上部配筋相同
上部第一排通长钢筋 钢筋数量：≥2根，≥ 第一排钢筋根数/2
纯悬挑梁
上部第2排钢筋 （不通长）
下部钢筋 上部第1排钢筋根数— 上部第2排钢筋长度： 锚固长度：伸入柱内 第1排通长钢筋 框架柱边缘外伸悬挑长 12d 根数 度的0.75倍
上部第一排通长钢筋 钢筋数量：≥2根，≥第一 排钢筋根数的一半 4/2=2
钢筋的做法 抗震楼层框架梁
钢筋的做法 非抗震楼层框架梁
11G101-1 P80规定（抗震屋面框架梁）
11G101-1 P82规定（非抗震屋面框架梁）
11G101-1 P87图集规定
2φ20+（ 2φ12） 2φ20表示上部3跨通长筋为2根直径20mm的 HRB335钢筋，在角部 （2φ12） 表示上部3跨中间位置架立筋2根直径 12mm的HPB300钢筋
《 G 》图集梁配筋讲解培训讲义 附图
2φ16 上部3跨通长筋均为2根直径16mm的 HRB335钢筋
2φ20+ 2φ18 下部两跨通长筋均为2根直径 20mm的HRB335钢筋和2根直径18mm的 HRB335钢筋;其中2φ20放在角部; 2φ18放在
返回
5梁侧面纵向构造钢筋或受扭钢 筋
侧向构造钢筋就是腰筋;当梁的有效高度 大于450mm时设置;腰筋布置在梁的截 面高度中间区域;两边对称布置；
②加密区和非加密区箍筋肢数一样;肢数 注写一次;写在括号内；
如果不一致分别注写在括号内
φ8 ＠1004/2002表示加密区为直径8mm 间距100mm的4肢箍筋;非加密区为直径 8mm间距200mm的2肢箍筋;箍筋为II级 钢
③ 非框架梁 悬挑梁 非抗震梁采用不同箍筋 间距和肢数;用斜线/ 分开；先写支座端部 箍筋;后写跨中钢箍筋

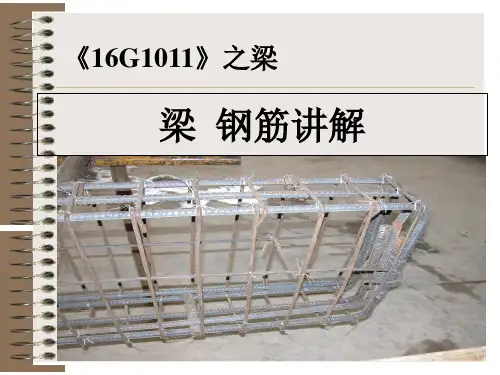

《16G1011》之梁
梁 钢筋讲解
梁类型及平法编号
返回
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式
• 截面注写方式
1 平面注写方式
• 平面注写方式是在梁的分层平面布置图 上;分别在不同编号的梁中各选一根梁; 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容
悬挑梁与框架梁不同标高; 上部配筋相同
纯悬挑梁 上部第一排通长钢筋
钢筋数量：≥2根;≥第
上部第2排钢筋 不通长
一排钢筋根数/2
上部第第11排排根通钢数长筋钢根筋数—框上锚架部固柱第度长边2下的度排缘部10：钢2外钢7d伸筋5伸筋倍入长悬柱度挑内：长
上部第一排通长钢筋 钢筋数量：≥2根;≥第一排
吊筋
附加箍筋
梁高>800吊 筋弯起60° 梁高≤800
2φ20+ 2φ18 下部两跨通长筋均为2根直径 20mm的HRB335钢筋和2根直径18mm的 HRB335钢筋;其中2φ20放在角部; 2φ18放在
返回
5梁侧面纵向构造钢筋或受扭钢 筋
侧向构造钢筋就是腰筋;当梁的有效高度 大于450mm时设置;腰筋布置在梁的截 面高度中间区域;两边对称布置；
②加密区和非加密区箍筋肢数一样;肢数 注写一次;写在括号内；
如果不一致分别注写在括号内
φ8 ＠1004/2002表示加密区为直径8mm 间距100mm的4肢箍筋;非加密区为直径 8mm间距200mm的2肢箍筋;箍筋为II级 钢
③ 非框架梁 悬挑梁 非抗震梁采用不同箍筋 间距和肢数;用斜线/ 分开；先写支座端部 箍筋;后写跨中钢箍筋
《16G1011》之梁
梁 钢筋讲解
梁类型及平法编号
返回
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式
• 截面注写方式
1 平面注写方式
• 平面注写方式是在梁的分层平面布置图 上;分别在不同编号的梁中各选一根梁; 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容
悬挑梁与框架梁不同标高; 上部配筋相同
纯悬挑梁 上部第一排通长钢筋
钢筋数量：≥2根;≥第
上部第2排钢筋 不通长
一排钢筋根数/2
上部第第11排排根通钢数长筋钢根筋数—框上锚架部固柱第度长边2下的度排缘部10：钢2外钢7d伸筋5伸筋倍入长悬柱度挑内：长
上部第一排通长钢筋 钢筋数量：≥2根;≥第一排
吊筋
附加箍筋
梁高>800吊 筋弯起60° 梁高≤800
16G1011图集梁配筋讲解
• 3 梁上部钢筋水平方向的净间距不应小于 30mm 和 1. 5d;梁下部钢筋水 平方向的净间距不应小于 25mm 和 d。当下部钢筋多于 2 层时， 2 层以 上钢筋水平方向的中距应比下面 2 层的中距增大一倍；各层钢筋之间的 净间距不应小于 25mm 和 d, d 为钢筋的最大直径。
• 4 在梁的配筋密集区域宜采用并筋的配筋形式。
• 层号-序号 例如： 2KL1 表示第二层编号为1的框架梁 2,3KL2 表示第2层和第3层编号为2的框架梁 0KL10 表示地下室层编号为10的框架梁
返回
8
2）梁截面尺寸b×h(宽×高)
一般梁均采用矩形断面，此部分写出 矩形截面的宽度b×矩形截面高度h
9
第1跨
第2跨
框架梁2, 2跨，一端悬挑
《16G101-1》之梁
梁 钢筋讲解
1
梁类型及平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
30
②加密区和非加密区箍筋肢数一样，肢数 注写一次，写在括号内； 如果不一致分别注写在括号内
31
φ8 ＠100（4）/200（2）表示加密区为直
径8mm间距100mm的4肢箍筋，非加密区
为直径8mm间距200mm的2肢箍筋，箍筋
为II级钢。
32
③ 非框架梁、悬挑梁、非抗震梁采用不同箍 筋间距和肢数，用斜线“/” 分开；先写 支座端部箍筋，后写跨中钢箍筋
•
零基础学钢筋计算-16G系列钢筋平法工程图文详解
焊接连接(闪光对焊) 焊接连接(电渣压力焊) 机械连接(镦粗钢筋直螺纹连接) 机械连接（套筒挤压）
钢筋工程计量----结构各构件的支座关系
梁是板的支座 柱是梁的支座 基础梁是柱的支座
钢筋工程计量----框架梁钢筋设置及构造
梁加腋（边、中支座处）
钢筋工程计量----梁加腋
钢筋工程计量----主次梁交接处吊筋
11G101－3P53柱插筋构造
图2
基础插筋的计算
框架柱钢筋构造图示
－基础插筋
图一
插筋保护层度＞5d；hj＞laE(la)
插筋保护层度＞5d；hj≤laE(la)
图三
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤5d；hj≤laE(la)
注： 1.当不同直径的钢筋搭接时，Ll、LlE按直径较小的钢筋计算。 2.在任何情况下Ll不得小于300mm。 3.式中ξl为纵向受拉钢筋搭接长度修正系数，当纵向钢筋搭接接头百分率为表的中间值时，可按内插取值。
抗震
非抗震
LlE＝ξlLaE
Ll＝ξlLa
纵向受拉钢筋搭接长度修正系数ξl
纵向钢筋搭接接头面积百分率(%)
16G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土板式楼梯）
16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台）
三a
严寒和寒冷地区冬季水位变动区环境； 受除冰盐影响环境 ； 海风环境。
三b
盐渍土环境 ； 受除冰盐作用环境 ； 海岸环境。
四
海水环境。
五
受人为或自然的侵蚀性物质影响的环境。
钢筋工程计量----结构各构件的支座关系
梁是板的支座 柱是梁的支座 基础梁是柱的支座
钢筋工程计量----框架梁钢筋设置及构造
梁加腋（边、中支座处）
钢筋工程计量----梁加腋
钢筋工程计量----主次梁交接处吊筋
11G101－3P53柱插筋构造
图2
基础插筋的计算
框架柱钢筋构造图示
－基础插筋
图一
插筋保护层度＞5d；hj＞laE(la)
插筋保护层度＞5d；hj≤laE(la)
图三
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤d；hj＞laE(la)
柱外侧插筋保护层度≤5d；hj≤laE(la)
注： 1.当不同直径的钢筋搭接时，Ll、LlE按直径较小的钢筋计算。 2.在任何情况下Ll不得小于300mm。 3.式中ξl为纵向受拉钢筋搭接长度修正系数，当纵向钢筋搭接接头百分率为表的中间值时，可按内插取值。
抗震
非抗震
LlE＝ξlLaE
Ll＝ξlLa
纵向受拉钢筋搭接长度修正系数ξl
纵向钢筋搭接接头面积百分率(%)
16G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土板式楼梯）
16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台）
三a
严寒和寒冷地区冬季水位变动区环境； 受除冰盐影响环境 ； 海风环境。
三b
盐渍土环境 ； 受除冰盐作用环境 ； 海岸环境。
四
海水环境。
五
受人为或自然的侵蚀性物质影响的环境。
16G1011图集之梁钢筋讲解培训
• 断面图
• 断面图一般表达三个位置的配筋：两个 梁端截面和一个跨中截面，每个截面表 达梁上部纵筋、下部纵筋、中部纵筋 （腰筋或抗扭钢筋）、箍筋，钢筋使用 阿拉伯数字编号，相同的钢筋编一个号。
17
左支座截面
跨中截面
右支座截面 18
返回19
井字梁
框架梁 KL
井字梁（垂直相交的梁尺
寸相同，无主次之分）
•
参考资料：《混凝土结构设计规范》GB 50010-2010(2015版)
37
上部通长 纵筋
① 上部只有通长受力筋，没有
架立筋，直接写通长筋筋的根数、
级别和直径
例：2 20
38
上部通长筋 在角部
上部非通长筋
架立筋 ห้องสมุดไป่ตู้中间
③ 既有通长筋又有架立筋，表达为
通长筋+（架立筋）
例： 2 25+（2φ12）
12φ8 ＠100/200（4）表示 梁两端加密区各有12根直径8mm间距 100mm的4肢箍筋； 非加密区为直径8mm间距200mm的4肢箍 筋，非加密区箍筋根数根据间距和梁剩余部 分长度计算。
33
12φ8@100（4） φ8@200（4）
端部加密区箍筋
12φ8@100（4）
中部非加密区箍筋
φ8@200（4）
《16G101-1》之梁
梁 钢筋讲解
1
梁类型及平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
《16G101-1》梁配筋讲解培训讲义(附图)
左端悬挑
右端端悬 挑
第1跨
第2跨
框架梁1, 2跨，两端悬挑
返回
上部通长 纵筋
上部支座非 通长纵筋
钢筋
下部纵筋 钢筋一般通长
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
箍筋
下部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
箍筋
• 断面图
• 断面图一般表达三个位置的配筋：两个 梁端截面和一个跨中截面，每个截面表 达梁上部纵筋、下部纵筋、中部纵筋 （腰筋或抗扭钢筋）、箍筋，钢筋使用 阿拉伯数字编号，相同的钢筋编一个号。
《16G101-1》之梁
梁 钢筋讲解
梁类型及平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
左支座截面
跨中截面
右支座截面
返回
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分）
JZL
井字梁 JZL
框架梁 KL
井字梁 JZL
框架梁 KL
井字梁 JZL
KL2-3(2A)，此 处A代表悬挑
悬挑梁
悬挑梁
悬挑梁 XL
加腋框架梁加腋
加腋
加腋 （梁高度变化）
Y500×250 Y：加腋 腋宽：500 腋高：250
钢筋的做法 抗震楼层框架梁
钢筋的做法 非抗震楼层框架梁
16G101建筑图集剪力墙连梁、暗梁和边框梁钢筋手工计算公式讲解
16G101建筑图集剪力墙连梁、暗梁和边框梁钢筋手工计算公式讲解剪力墙内的梁包含连梁、暗梁和边框梁，暗梁和边框梁纵筋长度需考虑其设置范围和锚固长度等，箍筋要考虑截面尺寸及布置范围等。
暗梁和边框梁纵筋长度计算方法与剪力墙身水平分布钢筋基本相同，箍筋计算方法与普通框架梁相同。
因此，文中以连梁为例介绍其纵筋、箍筋的相关计算方法。
依洞口位置和洞间墙尺寸及锚固要求，剪力墙连梁有单洞口和双洞口连梁，根据连梁的楼层与顶层的构造措施和锚固要求不同，连梁有中间层连梁与顶层连梁。
所以，剪力墙连梁钢筋计算分以下几部分讲述：（1）剪力墙端部单洞口连梁（图7-1）钢筋计算图7-1 剪力墙端部单洞口连梁1）中间层钢筋计算方法连梁纵筋长度＝左锚固长度+洞口长度+右锚固长度＝（支座宽度-保护层+15d）+洞口长度+ max（l aE，600）箍筋根数=（洞口宽度-2*50）/间距2）顶层钢筋计算方法连梁纵筋长度＝左锚固长度+洞口长度+右锚固长度＝max（l aE，600）+洞口长度+max（l aE，600）（2）剪力墙中部单洞口连梁（图7-2）钢筋计算图7-2 剪力墙中部单洞口连梁1）中间层钢筋计算方法连梁纵筋长度＝左锚固长度+洞口长度+右锚固长度＝max（l aE，600）+洞口长度+max（l aE，600）2）顶层钢筋计算方法连梁纵筋长度＝左锚固长度+洞口长度+右锚固长度＝max（l aE，600）+洞口长度+max（l aE，600）（3）剪力墙双洞口连梁（图7-3）钢筋计算图7-3 双洞口连梁构造1）中间层钢筋计算方法连梁纵筋长度＝左锚固长度+两洞口宽度+洞口墙宽度+右锚固长度＝max（l aE，600）+两洞口宽度+洞口墙宽度+max（l aE，600）2）顶层钢筋计算方法连梁纵筋长度＝左锚固长度+两洞口宽度+洞间墙宽度+右锚固长度＝max（l aE，600）+两洞口宽度+洞口墙宽度+max（l aE，600）（4）剪力墙连梁拉筋根数计算剪力墙连梁拉筋根数计算方法为每排根数×排数，即：1）剪力墙连梁拉筋的分布竖向：连梁高度范围内，墙梁水平分布筋排数的一半，隔一拉一。
微观图解16G101-1
第一个节点是在连梁上部上通筋出现搭界时候用到， 第二个节点是连梁出现架立筋时候用到。
这里的加密范围其实和框架梁是一样的，如果掌 握规律，我估计你也能猜出来加密范围是多少。
现在这个节点有办法算了，原来节点还真不好计算，净长 多少很难确定，这不是给吵架打下基础了吗？哈哈！
框架扁梁就是我们平时遇到的宽扁梁，终于给出了准确的计算依据。
搭接长度可以直接 查，还是第一次出 现，03G和16G都需 要计算，16G真好， 替我们算了，直接 查就可以了，这也 可以避免不必要的 争议集是不是一个字写错 了，明明是横向施工缝吗！
连梁增加非贯通筋，这个节点原来是没有的， 但是实际上会碰到，原来对我们来说左右为 难的事情，现在给了你确切的答案。
微观图解16G101-1
你看看，按照11G图集，以 上案例最后的锚固长度可 以是33d，也可以是34d， 好像都有理由奥，16G图集， 给你一锤定音，就是33d， 消除了争议。
原来03G图集计算锚固长度就 是直接查的，11G图集给变复 杂了，计算一个锚固长度竟 然需要4个步骤，现在又终于 回归到查表了，简单明了， 不会产生争议，好！
这里注意，所谓的附加钢筋在梁中，我指的是梁竖向标高的 中间，不是水平面的中间。
注意，当柱截面宽-框架梁宽≥100时，需要增加了u型筋。
《16G1011》图集梁配筋讲解培训讲义附图16g1011梁[1]
![《16G1011》图集梁配筋讲解培训讲义附图16g1011梁[1]](https://img.taocdn.com/s3/m/04588f09960590c69fc3762c.png)
返回
4）梁上部通长筋或架立筋
• 通长筋指梁上部受力筋沿梁的长度方向 不截断
• 架立筋的作用是和箍筋绑扎在一起形成 钢筋骨架。
梁纵向受力钢筋要求
上部通长 纵筋
① 上部只有通长受力筋，没有 架立筋，直接写通长筋筋的根数、 级别和直径
例：2 20
上部通长筋 在角部
上部非通长筋
架立筋 在中间
③ 既有通长筋又有架立筋，表达为 通长筋+（架立筋）
例： 2 25+（2φ12）
钢筋的做法 抗震楼层框架梁
钢筋的做法 非抗震楼层框架梁
11G101-1 P80规定（抗震屋面框架梁）
11G101-1 P82规定（非抗震屋面框架梁）
11G101-1 P87图集规定
2φ20+（ 2φ12）
2φ20表示上部3跨通长筋为2根直径20mm的 HRB335钢筋，在角部
返回
1）梁编号
① 梁类型代号 ② 序号:阿拉伯数字1,2,3,4…… ③ 跨数:柱或墙为梁的支座，相邻的两个
支座之间为一跨 ④ 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回
序号
• 阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100
• 层号-序号 例如： 2KL1 表示第二层编号为1的框架梁 2,3KL2 表示第2层和第3层编号为2的框架梁 0KL10 表示地下室层编号为10的框架梁
受扭钢筋包括纵筋和箍筋，受扭纵筋要 求沿梁的截面四个边均匀布置，因此当 存在扭矩时梁的截面高度中间区域需要 布置纵筋，布置抗扭纵筋以后就不再需 要布置侧向构造钢筋。
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
① 标注两侧全部构造纵筋（对称布置）， 符号G
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框支柱
框支梁 KZL
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱
38
框支柱
混凝土剪力墙 不落地
框支梁 KZL
框支柱
39
井字梁
框架梁 KL
井字梁（垂直相交的梁尺
寸相同，无主次之分）
40
JZL
井字梁 JZL
框架梁 KL
41
井字梁 JZL
框架梁 KL
井字梁 42 JZL
KL2-3(2A)，此 处A代表悬挑
水平长度 1400mm
下弯长度 400mm
架立筋与受力 筋搭接100mm 26
返回27
3．钢筋表
• 钢筋表列出梁中钢筋编号、根数、直径、 长度、总长度、重量等信息，方便计算 整个工程的钢筋用量，预算工程造价
28
钢筋表
返回
钢筋 编号
钢筋简图
直径 长度 （mm） （mm）
1
22 5550
根数 3
• 平面注写方式 • 截面注写方式
31
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容。
32
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
返回33
（1）集中标注
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 ；梁下部通
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回 34
1）梁编号
① 梁类型代号 ② 序号:阿拉伯数字1,2,3,4…… ③ 跨数:柱或墙为梁的支座，相邻的两个
下部纵筋 钢筋一般通长
架立筋与受力
筋搭接
7
箍筋
下部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
8
箍筋
9
10
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋：
Φ6@100mm
11
2002m00mmm
箍筋
非加密区箍筋： Φ6@200mm
12
上部纵筋
箍筋
h
截面高度
b
截面宽度
侧面构造纵筋
100
100
20
• （3）断面图一般表达三个位置的配筋： 两个梁端截面和一个跨中截面，每个截 面表达梁上部纵筋、下部纵筋、中部纵 筋（腰筋或抗扭钢筋）、箍筋，钢筋使 用阿拉伯数字编号，相同的钢筋编一个 号。
21
左支座截面
跨中截面
右支座截面 22
100
100
23
100
100
24
100
100
25
《16G101-1》之梁
梁 钢筋讲解
1
梁图纸表达内容
• 混凝土强度 • 截面尺寸 • 标高 • 钢筋
2
梁混凝土强度
• 结构层高表中说明
3
梁标高
• 结构层高表中说明
4
高度 尺寸
h
宽度
b
5
上部通长 纵筋
上部支座非 通长纵筋
钢筋
下部纵筋 钢筋一般通长
6
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
返回
45
第1跨
第2跨
框架梁2, 2跨，一端悬挑
一端悬挑
46
左端悬挑
右端端悬 挑
第1跨
第2跨
框架梁1, 2跨，两端悬挑
返回
47
梁平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
加腋
加腋 （梁高度变化）
50
Y500×250 Y：加腋
腋宽：500 腋高：250
51
加腋
加腋
加腋
腋高 腋宽
梁底部轮廓线
腋高
腋宽
52
加腋钢筋
53
加腋钢筋
返回54
3）梁箍筋
• 箍筋级别： • 直径：6,8,10,12… • 加密区与非加密区间距 • 肢数
55
56
57
① 加密区和非加密区箍筋间距不一样， 用斜线“/” 分开， “/”前为加密区 间距， “/”后为非加密区间距 加密区和非加密区箍筋间距一样，不需 要用斜线“/” 分开
返回
17
2．配筋图
• 配筋图表达梁断面形状、尺寸和标高， 钢筋的位置、直径、形状和数量等，它 包括立面图、断面图和钢筋详图三部分。
18
• （1）立面图表达梁的长度、立面形状 和钢筋位置；
100
100
19
（2）钢筋详图按由上而下的顺序用同一 比例把钢筋画在梁立面图的下方，钢筋 比较简单时可以不画钢筋详图；
总长度
重量 （kg）
16650
2
20 1800
6
10800
3
10 3420
2
6840
4
8
1350
30
40500
29
平面整体表示法
平面图纸（根据平法规则）：图纸
+
细部构造：《钢筋混凝土结构平面整体 表示方法制图规则和构造详图》 （11G101—1）。
返回
30
• 钢筋混凝土梁采用平法表达有 两种方式：
下部纵筋
13
上部纵筋
弯起钢筋 箍筋
下部纵筋 14
梁结构图表达方法
• 断面详图法 • 平面整体法（11G101-1）
返回
15
断面详图法
• 断面详图法表达梁的施工图包括三部分： 1.模板图 2.配筋图 3.钢筋表
返回
16
1．模板图
• 模板图主要表明钢筋混凝土构件的外形、 预埋铁件、预留钢筋、预留孔洞的位置等， 一般规则矩形断面的梁不需要绘制模板图， 当梁的外形复杂或者预埋件较多时才画模 板图，例如工业厂房的吊车梁（吊车梁表 面需要很多预埋件和钢轨连接）。悬挑梁来自悬挑梁悬挑梁 XL
43
梁类型汇总
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 KL WKL KZL L XL JZL
返回
44
序号
• 阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100
• 层号-序号 例如： KL2-1 表示第二层编号为1的框架梁 KL3,4-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁
L X X (X X)、 (X X A)或(X X B) XL X X (X X)、 (X X A)或(X X B) JZL X X (X X)、 (X X A)或(X X B)
48
2）梁截面尺寸b×h(宽×高)
一般梁均采用矩形断面，此部分写出 矩形截面的宽度b×矩形截面高度h
49
加腋框架梁加腋
支座之间为一跨 ④ 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回 35
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
KL
36
框架柱不落地 柱的力传递到
下方的梁
框架柱不落地
框支梁 柱的力传递到 下方的梁
框支柱
框支梁 KZL
框支柱
框支柱 37
混凝土剪力墙 不落地
两层楼板
框支梁 KZL
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱
38
框支柱
混凝土剪力墙 不落地
框支梁 KZL
框支柱
39
井字梁
框架梁 KL
井字梁（垂直相交的梁尺
寸相同，无主次之分）
40
JZL
井字梁 JZL
框架梁 KL
41
井字梁 JZL
框架梁 KL
井字梁 42 JZL
KL2-3(2A)，此 处A代表悬挑
水平长度 1400mm
下弯长度 400mm
架立筋与受力 筋搭接100mm 26
返回27
3．钢筋表
• 钢筋表列出梁中钢筋编号、根数、直径、 长度、总长度、重量等信息，方便计算 整个工程的钢筋用量，预算工程造价
28
钢筋表
返回
钢筋 编号
钢筋简图
直径 长度 （mm） （mm）
1
22 5550
根数 3
• 平面注写方式 • 截面注写方式
31
1．平面注写方式
• 平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
• 平面注写包括集中标注和原位标注两部 分内容。
32
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
返回33
（1）集中标注
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 ；梁下部通
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回 34
1）梁编号
① 梁类型代号 ② 序号:阿拉伯数字1,2,3,4…… ③ 跨数:柱或墙为梁的支座，相邻的两个
下部纵筋 钢筋一般通长
架立筋与受力
筋搭接
7
箍筋
下部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
8
箍筋
9
10
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋：
Φ6@100mm
11
2002m00mmm
箍筋
非加密区箍筋： Φ6@200mm
12
上部纵筋
箍筋
h
截面高度
b
截面宽度
侧面构造纵筋
100
100
20
• （3）断面图一般表达三个位置的配筋： 两个梁端截面和一个跨中截面，每个截 面表达梁上部纵筋、下部纵筋、中部纵 筋（腰筋或抗扭钢筋）、箍筋，钢筋使 用阿拉伯数字编号，相同的钢筋编一个 号。
21
左支座截面
跨中截面
右支座截面 22
100
100
23
100
100
24
100
100
25
《16G101-1》之梁
梁 钢筋讲解
1
梁图纸表达内容
• 混凝土强度 • 截面尺寸 • 标高 • 钢筋
2
梁混凝土强度
• 结构层高表中说明
3
梁标高
• 结构层高表中说明
4
高度 尺寸
h
宽度
b
5
上部通长 纵筋
上部支座非 通长纵筋
钢筋
下部纵筋 钢筋一般通长
6
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
返回
45
第1跨
第2跨
框架梁2, 2跨，一端悬挑
一端悬挑
46
左端悬挑
右端端悬 挑
第1跨
第2跨
框架梁1, 2跨，两端悬挑
返回
47
梁平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
加腋
加腋 （梁高度变化）
50
Y500×250 Y：加腋
腋宽：500 腋高：250
51
加腋
加腋
加腋
腋高 腋宽
梁底部轮廓线
腋高
腋宽
52
加腋钢筋
53
加腋钢筋
返回54
3）梁箍筋
• 箍筋级别： • 直径：6,8,10,12… • 加密区与非加密区间距 • 肢数
55
56
57
① 加密区和非加密区箍筋间距不一样， 用斜线“/” 分开， “/”前为加密区 间距， “/”后为非加密区间距 加密区和非加密区箍筋间距一样，不需 要用斜线“/” 分开
返回
17
2．配筋图
• 配筋图表达梁断面形状、尺寸和标高， 钢筋的位置、直径、形状和数量等，它 包括立面图、断面图和钢筋详图三部分。
18
• （1）立面图表达梁的长度、立面形状 和钢筋位置；
100
100
19
（2）钢筋详图按由上而下的顺序用同一 比例把钢筋画在梁立面图的下方，钢筋 比较简单时可以不画钢筋详图；
总长度
重量 （kg）
16650
2
20 1800
6
10800
3
10 3420
2
6840
4
8
1350
30
40500
29
平面整体表示法
平面图纸（根据平法规则）：图纸
+
细部构造：《钢筋混凝土结构平面整体 表示方法制图规则和构造详图》 （11G101—1）。
返回
30
• 钢筋混凝土梁采用平法表达有 两种方式：
下部纵筋
13
上部纵筋
弯起钢筋 箍筋
下部纵筋 14
梁结构图表达方法
• 断面详图法 • 平面整体法（11G101-1）
返回
15
断面详图法
• 断面详图法表达梁的施工图包括三部分： 1.模板图 2.配筋图 3.钢筋表
返回
16
1．模板图
• 模板图主要表明钢筋混凝土构件的外形、 预埋铁件、预留钢筋、预留孔洞的位置等， 一般规则矩形断面的梁不需要绘制模板图， 当梁的外形复杂或者预埋件较多时才画模 板图，例如工业厂房的吊车梁（吊车梁表 面需要很多预埋件和钢轨连接）。悬挑梁来自悬挑梁悬挑梁 XL
43
梁类型汇总
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 KL WKL KZL L XL JZL
返回
44
序号
• 阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100
• 层号-序号 例如： KL2-1 表示第二层编号为1的框架梁 KL3,4-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁
L X X (X X)、 (X X A)或(X X B) XL X X (X X)、 (X X A)或(X X B) JZL X X (X X)、 (X X A)或(X X B)
48
2）梁截面尺寸b×h(宽×高)
一般梁均采用矩形断面，此部分写出 矩形截面的宽度b×矩形截面高度h
49
加腋框架梁加腋
支座之间为一跨 ④ 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回 35
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
KL
36
框架柱不落地 柱的力传递到
下方的梁
框架柱不落地
框支梁 柱的力传递到 下方的梁
框支柱
框支梁 KZL
框支柱
框支柱 37
混凝土剪力墙 不落地
两层楼板
