微型计算机的总线结构
微型计算机系统总线
6
Bus）
二、微机系统总线
5.2
1．ISA 总线
IBM 公司1984年为推出PC/AT机而建立的系统总线标准
AT总线（98线）它是对PC-XT总线(62线)的扩展： 数据传输率为8Mb/s 20位空间地址 16位数据传输 扩充了中断和DMA
ISA总线插槽
5.2
ISA信号说明：
5.2
RESET、BCLK：复位及总线基本时钟，BLCK=8MHz。
支持突发读写操作，和即插即用。 最大传输速率可达132MB/s， 可同时支持多组外围设备。
PCI 的外部引线信号 5.2
5．Compact PCI （坚实的PCI ）
5.2
为工业现场环境而设计的系统总线。
STD总线、 VME总线、PC/104总线、Compact PCI。
6. PCI-E总线 （串行PCI） 支持点对点串行连接 依靠高频率来获得高性能 每个设备都有自己的专用连接 全双工连接能提供更高的传输速率和质量
32位数据线，且可 通过扩展槽扩 展到64 位，使 用33MHz时钟频率，最大传输率达132MB/s， 可与CPU同步工作。
4．PCI总线
5.2
PCI总线是当前最流行的总线之一 由Intel公司推出的一种局部总线。 它定义了32位数据总线，且可扩展为64位。是 基于奔腾等新一代微处理器而发展的总线。
三、发展中的系统总线标准
5.2
计算机系统中的各个功能部件都是通过总线交换数据，总线的速度对 系统性能有着极大的影响。
AGP总线（加速图形接口） 3GIO总线 （第三代I/O体系） Hyper Transport总线
从PC总线到ISA、PCI总线，再由PCI进入PCI Express和Hyper Transport体系，计算机在这三次大转折中也完成三次飞跃式的提升。
微型计算机的总线技术原理分析
2021/4/21
20
（6）USB传输线能够提供100mA的电流，而带电源的USB Hub使得每个接口可以提供500 mA的电流。
（7）USB V1.1规范提供全速12Mbps的模式和低速1.5Mbps 的模式，USB V2.0规范提供高达480Mbps的数据传输速 率，可以适应各种不同类型的外设。
8位ISA总线是一种开放式的结构总线，在总线母板上有8个系 统插槽，用于I/O设备和PC机的连接。由于8位ISA总线具有价格 低、可靠性好、使用灵活等特点，并且对插板兼容性好。
8位ISA总线引脚信号总共有62条。通过一个31脚分为A、B两 面的连接插槽来实现，其中，A面为元件面，B面为焊接面。符 合ISA总线标准的接插件可以方便的插入，以便对微型计算机 系统进行功能扩展。
16位ISA总线的前62引脚的信号分布及其功能与8位ISA总线基 本相同，仅有两处作了改动。
16位ISA总线中新增加的36引脚插槽信号扩展了8位数据线、7 位地址线、存储器和I/O设备的读写控制线、中断和DMA控制线 、电源和地线等。
新插槽中的引脚信号分为C（元件面）和D（焊接面）两列。
2021/4/21
2021/4/21
13
4.3 局部总线
4.3.1 VESA总线
VESA（Video Electronics Standards Association 视频电 子标准协会）总线是一种32位接口的局部总线，通 常称为VL总线。
由于EISA总线工作频率是8MHz，而VESA局部总线工 作频率可以达到33MHz。因此，需要高速数据传输 的系统可以采用VESA局部总线。它通常用于视频和 磁盘到基于80486的PC机的接口。
PCI V2.0版本支持32/64位数据总线，总线时钟为25～ 33MHz，数据传输率达132～264MB/s。1995年推出的PCI V2.1版本支持64位数据总线，总线速度为66MHz，最大 数据传输率达528MB/s。这个速度是最初的IBM PC总线的 100倍，是最快的ISA总线的40倍。PCI总线的优良性能使 它成为当前Pentium系列芯片的最佳选择，现在所有 Pentium主板都使用了PCI V2.1和更新版的PCI总线。
总线基本知识(共34张PPT)
第3页，共34页。
Home
1
1.微型计算机总线概述
总线:是一组信号线的集合.它是器件之间通信和控制 的的渠道.
——以分时的方法来为多个部件服务的 ——总线仲裁电路来避免总线冲突
——总线的指标主要有2个，总线的工作频率和总线的宽度
—总线频率是总线时钟频率
—总线的宽度是指能够一次并行传送的信息位数
第4页，共34页。
RS-485采用半双工工作方式，因此，发送电路须由使能信号 加以控制。RS-485用于多点互连时非常方便，可以省掉信号 线
第22页，共34页。
Next Home
5
2.ＵＳＢ总线
USB(UniversalSerialBus)是外围设备与计算机进行连接的 接口总线．
——即插即用，热拔插，接口体积小，节省资源，传输可 靠，提供电源，良好的兼容性，共享式通信和低成本 ——达到了480Ｍb/s的传输速度. ——半双工串行总线.
7.1 总线基本知识
第1页，共34页。
内容简介 重点/难点 习题解答
Home
内容简介
总线是微型计算机系统的重要组成部分，是系
统中传递各类信息的通道，也是微型计算机系统中 各模块间的物理接口，它负责CPU和其它部件之间 信息的传递。通过本章学习，熟悉总线的一般概念 和微机系统总线的组成，理解PCI总线、RS-232-C 总线和USB总线的性能特点、连接方法及应用场合， 学会根据总线的规范设计简单的扩展接口。
初始化，在主控制器与USB设备之间建立通信信道。
•设备驱动程序(USBDeviceDriver) ——驱动USB设备的程序，通常由操作系统或USB设备制造商
提供。
•USB芯片驱动程序(USBDriver)

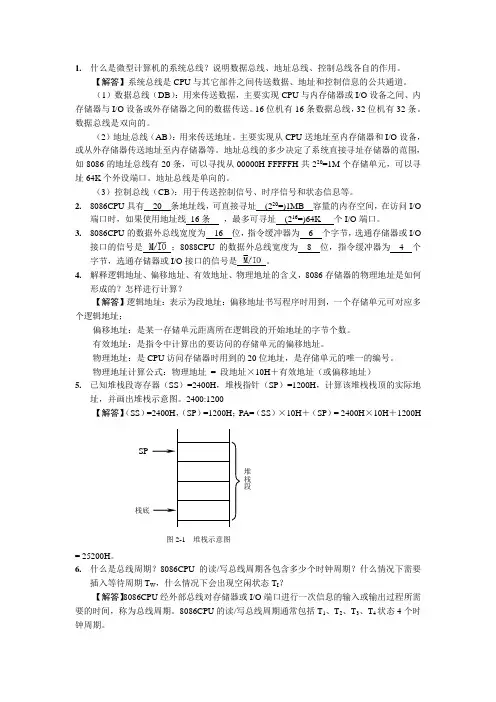

什么是微型计算机的系统总线
1.什么是微型计算机的系统总线？说明数据总线、地址总线、控制总线各自的作用。
【解答】系统总线是CPU与其它部件之间传送数据、地址和控制信息的公共通道。
（1）数据总线（DB）：用来传送数据，主要实现CPU与内存储器或I/O设备之间、内存储器与I/O设备或外存储器之间的数据传送。
16位机有16条数据总线，32位机有32条。
数据总线是双向的。
（2）地址总线（AB）：用来传送地址。
主要实现从CPU送地址至内存储器和I/O设备，或从外存储器传送地址至内存储器等。
地址总线的多少决定了系统直接寻址存储器的范围，如8086的地址总线有20条，可以寻找从00000H-FFFFFH共220=1M个存储单元，可以寻址64K个外设端口。
地址总线是单向的。
（3）控制总线（CB）：用于传送控制信号、时序信号和状态信息等。
2.8086CPU具有20 条地址线，可直接寻址(220=)1MB 容量的内存空间，在访问I/O端口时，如果使用地址线16条，最多可寻址(216=)64K 个I/O端口。
3.8086CPU的数据外总线宽度为16 位，指令缓冲器为 6 个字节，选通存储器或I/O接口的信号是；8088CPU的数据外总线宽度为8 位，指令缓冲器为 4 个字节，选通存储器或I/O 接口的信号是。
4.解释逻辑地址、偏移地址、有效地址、物理地址的含义，8086存储器的物理地址是如何形成的？怎样进行计算？【解答】逻辑地址：表示为段地址：偏移地址书写程序时用到，一个存储单元可对应多个逻辑地址；偏移地址：是某一存储单元距离所在逻辑段的开始地址的字节个数。
有效地址：是指令中计算出的要访问的存储单元的偏移地址。
物理地址：是CPU访问存储器时用到的20位地址，是存储单元的唯一的编号。
物理地址计算公式：物理地址= 段地址×10H＋有效地址（或偏移地址）5.已知堆栈段寄存器（SS）=2400H，堆栈指针（SP）=1200H，计算该堆栈栈顶的实际地址，并画出堆栈示意图。
微机系统采用总线结构(1)
1.微机系统采用总线结构，按照所传送信息类型的不同，总线可以分为地址总线（AB），数据总线（DB），控制总线（CB）。
2.微型计算机系统的工作过程，是取指令，分析指令，执行指令三种形式。
3.8088CPU有20位地址总线，可直接寻址的内存空间为1MB，相应的物理地址范围为00000H到FFFFFH。
4.从编成结构来看，8086CPU可分为总线接口部件（BIU）和执行部件(EU)两大部分，前者的主要功能是控制与片外的数码传送，后者的主要功能是分析执行指令。
5.8088CPU内部有四个16位的段寄存器，分别为代码段寄存器，数据段寄存器，堆栈段寄存器，附加段寄存器。
6.ALU单元在8086CPU的执行部件（EU）中，可以进行算术运算和逻辑运算。
7.8086CPU内部的指令对列为6B；而8088CPU内部的指令对列为4B。
8.8086CPU被复位后，其内部的一些寄存器的状态分别为：标志寄存器F=0000H；代码段寄存器CS=FFFFH。
9.8088CPU的20为地址总线中，高4位是地址/状态复用总线；低8位是地址/数据复用总线。
10.CPU中两个基址寄存器分别是数据段基址寄存器（BX）、堆栈段基址寄存器（BP）；两个编制寄存器分别是原变址寄存器（SD）、目的变址寄存器（DI）。
11.8088CPU中有一个16位的标志寄存器，其中包括六个状态标志，和三个控制标志。
12.在最小工作模式下，8086/8088微机系统的控制信号由CPU直接产生；而在最大模式下，控制信号则由总线控制器（8288）根据CPU的控制而产生，系统中可以配置多个协处理器。
13.要把一项数据写入某I/O端口，8088CPU产生的下列控制信号的电平状态为：RD=高（1），WR=低（0）,M/IO=高（1）。
14.若某CPU的主频为8MHz，则其时钟周期为0.125uS，典型的总线周期为0.5uS。
15.下列物理地址所对应的存数单元中，能够作为段起始位置的是（B）A.FFFFFHB.FFFF0HC.FFFF8HD.FFFF1H16.微机系统可以直接寻址的内存空间大小，取决于CPU中（A）A.地址总线B.数据总线C.控制总线D.状态总线17.内存位于微机系统中(B)的内部A.CPUB.主机C.I/O接口D.硬盘18.关于8086CPU中地址加法器的位置，下列说法正确的是（C）A位于ALU中 B.位于EU中 C.位于BIU中D.位于PSW中19.Intel8086CPU工作于最小模式时，系统中直接产生控制信号的芯片是（D）A.8282B.8286C.8288D.808620.8086CPU的下列总线中，不支持分时复用的是（B）A.高4位地址总线B中8位地址总线C.低8位地址总线D.数据总线21.8086/8088CPU有哪两部分组成？各有什么功能和作用？答：8086/8088CPU由总线接口部件BIU和执行部件EU两部分组成，前者负责芯片内外部的数码传送，即实现对内存单元、I/O端口进行读/写操作控制，后者则专门负责指令的分析和执行。
微机原理习题解答
6、完成下列码制之间的转换 [X]原=BDH [X]补、[X]反、Ｘ真值= ？ [X]反=3CH [X]补、[X]原、Ｘ真值= ？ [X]补=8AH [X]反、[X]原、Ｘ真值= ？
[X]原=BDH [X]补=C3H [X]反=C2H Ｘ真值= -61 [X]反=3CH [X]补=3CH [X]原=3CH Ｘ真值= 60 [X]补=8AH [X]反=89H [X]原=F6H Ｘ真值= -118
第二章习题 1、 CPU常用的工作方式有哪几种？8086CPU采用 哪种工作方式？ CPU 常 用 的 工 作 方 式 有 串 行 方 式 和 并 行 方 式 ， 8086CPU采用并行工作方式。 2 、 8086CPU 有哪几部分组成？各组成部分的主要 功能是什么？ 8086CPU有执行部件EU和总线接口部件BIU组成。 EU的主要功能是 （1）从指令队列中取出指令。 （2）对指令进行译码，发出相应的控制信号。 （3）向BIU发出请求。 （ 4 ）执行指令包括进行算术、逻辑运算，并计算 操作数的偏移量。
5、完成下列数制之间的转换 （48）D=（ 30 ）H=（00110000）B （6DB）H=（1755）D=（11011011011）B （10101101）B=（ AD）H=（ 173 ）D （98）D=（ 10011000）BCD=（ 1100010 ）B （010110010010）BCD=（ 592 ） D ＝（1001010000） B
4、微型计算机内部、外部的结构特点是什么？ 总线结构的优点是什么？
微型计算机内部为单总线结构，外部为三总线结 构即AB、DB、CB 有了总线结构以后，系统中各功能部件的相互关 系变为各个部件面向总线的单一关系，一个部件 只要符合总线标准，就可以连接到采用这种总线 标准的系统中，使系统功能很方便得到扩展。
微型计算机系统的总线结构
机内的CPU、存贮器及I/O接口电路。 通信总线：用于各微型计算机系统之间或微型
计机系统与其它系统之间的通信。 通常所说的总线是指系统总线。
2
主机箱
主板(CPU、芯片组、 BIOS、RAM 等)
总线插槽 显示卡
硬盘 光驱
数据从CPU送往存贮器或I/O接口电路称为 CPU写数或存数。
读（取）写（存）数据的过程又统称为访问。 存贮器分为内存与外存。CPU不直接与外存打 交道。
8
二、操作方式
CPU把一条指令分解成若干个步骤完成。
取指 控制器发出指令地址及控制信号，将需要执行的
那条指令从存储器取出送到控制器，这一过程称为
地址总线一般是单向的。
6
数据总线 用来传送数据。数据总线的宽度决定 了一次最多可传送的数据位数。数据总线是双向的。 控制总线 用于传送控制信号和状态信号，使各部 件能协调动作。
7
1.3.2 系统运行过程的名词概念 一、 读/写数
数据从存贮器或 I/O接口电路送往CPU称为 CPU读数或取数。读是非破坏性的。
CPU通过对I/O端口进行读/写操作，实现对 外设的控制。
I/O接口结构示意图
AB
地址
C
译码
I/O端口1
外
P
DB
数据 缓冲
I/O端口2
U
CB
控制
电路
I/O端口3
设
13
同一时刻有若干条指令由不同的部件同时处理， 完成不同的操作，这种操作方式称为流水方式。分步越细， 流水深度越深，CPU的性能越高，甚至，有多条流水线。
CPU 取指 1 执行 1 取指 2 执行 2 取指 3 执行 3 取指 4 执行 4
第2章_微型计算机系统基础(2)
2.2.3 存储器
计算机的存储器用来存放程序和数据，其容量的大 小、存取数据速度的快慢将直接影响到微机系统的性能。
随机存储器 RAM
主存储器 （内 存） 只读存储器 ROM 可编程只读存储器 PROM 可改写只读存储器 EPROM
存 储 器
外存储器 （辅助存储 器）
磁盘存储器：软磁盘、硬磁盘 光盘存储器
（3）控制总线（CB）：用于传送控制信 息和时序信息。控制信息中，有的是 CPU向内存或CPU向I/O接口电路发出的 信号，如读/写信息、片选信号、中断 响应信号等。控制总线上的信息传送方 向由具体控制信号而定，一般是双向的， 控制总线的位数要根据系统的实际需要 确定。
3．外部总线 外部总线是微型计算机和外部设备 之间的总线，微型计算机作为一种设备， 通过该总线和其他设备进行信息与数据 交换。
内存地址
RAM在实际存储的时候被分成 为许多等长的存储单元，在微机 中一般按照字节存储，即按字节 来分存储单元。比如，如果有内 存１kB，则被分为1024个存储单 元。每个存储单元将被赋予一个 编号即内存地址。 注意区分内存地址和内存 地址中的内容。
FFFFH
0002H
0001H
0000H
2、外存
2.2.7 微型计算机的主要性能指标
性能指标
（分32位、64位等几种字长）
重点
字长：计算机一次可并行处理的二进制数码的位数
运算速度（或时钟频率）——MIPS（每秒百万条指令） 主频，即主时钟频率。 80486：33MHZ~66MHZ之间 Pentium 4：2.4GHZ 频率越高，速度越快。 主（内）存贮器的容量：128MB/256MB/512MB/1GB等 外部设备配置 此外，还有功能指标、可靠性指标、兼容性指标等。
计算机组成原理 第三章 系统总线
CPU、主存、I/O 设备之间（板级 总线或板间总线）
计算机各部件之间 的信息传输线
双向 与机器字长、存储字长有关
单向
有出
与存储地址、 I/O地址有关
有入
存储器读、存储器写 总线允许、中断确认
中断请求、总线请求
3.通信总线
用于计算机系统之间 或 计算机系统 与其他系统（如控制仪表、移动通信等）
之间的通信。
二、总线通信控制
1. 目的
解决通信双方如何获知传输开始和结束， 如何协调配合 问题
2. 总线传输周期（总线周期：完成一次总线操作的时间）
申请分配阶段
寻址阶段 传数阶段 结束阶段
主模块申请，总线仲裁决定
主模块向从模块 给出地址 和 命令
主模块和从模块 交换数据
主模块 撤消有关信息
3. 总线通信的四种方式
1. 机械特性
尺寸、形状、管脚数及排列顺序
确保电气上正确连接
2. 电气特性
传输方向 和有效的 电平 范围 地址 数据 控制
3. 功能特性
每根传输线的 功能
保证正确连接不同部件
4. 时间特性
信号的 时序 关系
三、总线的性能指标（P46）
1.总线宽度
2.标准传输率 3. 时钟同步/异步 4. 总线复用 5.信号线数 6. 总线控制方式 7.其他指标
第３章 系统总线
教学内容
3.1 3.2 3.3 3.4 3.5
总线的基本概念 总线的分类 总线特性及性能指标 总线结构 总线控制
重点：
有关总线的基本概念 如何克服总线的瓶颈 如何对总线进行管理，包括判优控制和通信控制
难点：
总线的通信控制，既要解决通信双方如何获知 传输的开始和结束，又要使通信双方按规定的协 议互相协调来完成通信任务。
chap_5
64位总线 扩展信号
接口控制
中断信号
支持Cache 的信号
边界扫描 信号
图5.2 PCI总线信号
• •
PCI桥可以利用许多厂家开发的PCI芯片组(PCI set)实现。 通过选择适当的PCI桥构成所需的系统， 是构成PCI系统的一条捷径。
• 例如， 在一台Pentium机中， 可以查到它具有如 下资源： • ·系统设备Intel 82371SB PCI to ISA bridge; • · 系 统 设 备 Intel 82439HX Pentium(r) Processor to PCI bridge; • ·硬盘控制器Intel 82371SB PCI Bus Master IDE Controller。
• 2）ISA (Industry Standard Architecture工业标准体系结构)， 是现存最老的通用微机总线类型， 是与286-AT总线一起 引入的。 • 3） MCA (Micro Channel Architecture,微通道体系结构)， 是IBM在1987年为PS/2系统机及其兼容机设计的一个理想 的总线， 它代表了总线设计的革命性进步。 • 随着Intel公司推出80386CPU，数据总线由16位增至32位。 内部结构也发生飞跃性进步。CPU处理能力大大提高了。 通过总线与存储器、显示器、I/O设备传送数据速度就显 得很慢了。为了解决低性能总线与高性能CPU之间的矛盾， IBM公司率先在他们设计的一台386微机上，设计了一种 完全不同于ISA总线的微通道体系结构，即MCA总线体系 结构，但其与ISA总线不相兼容。
• 2. USB信号定义 • 在USB 2.0规范中， USB定义了4个信号： VBUS(电源)、 GND(地)、 D+(信号正端)、 D-(信号负端)。
第1章 总线组成和总线功能
第1章 总线组成和总线功能一．微型计算机总线主要由数据总线、地址总线、控制总线和电源等四部分组成。
1．数据总线数据总线是外部设备和主控设备之间数据传送的数据通道，通常用n ........D D 0表示，n 表示数据宽度，如ISA 总线宽度是16位，PCI 总线和数据宽度是32位。
总线中数据总线的宽度基本上反应了总线数据传输能力。
2. 地址总线地址总线是外部设备与主控设备之间传送地址信息的通道，通常用n ........A A A 10，表示。
地址总线的宽度，表示了该总线的寻址范围。
如PC/AT 机以及现在的常用计算机，在实模式下地址总线有16位地址线，则计算机系统所具有的基本寻址空间为MB 1024210=空间，在微机中，I/O 地址采用统一编码。
在PCI 总线中，内存空间、I/O 空间、配置空间是从地址总线的译码空间中划分出的三个区域，由于PCI 总线有32条地址线，寻址能力达GB 4232=字节。
3. 控制总线控制总线是专供各种控制信号传送的通道。
总线操作的各项功能都是由控制总线完成的。
在ISA 控制总线中，控制信号有总线允许、DMA 传输、中断请求、I/O 控制、存储器读写等。
ISA 控制总线可分为： I/O 总线操作：外设与主控设备建立联系，数据在外设与主控设备之间流通，如硬盘读写、数据显示、数据传输等。
I/O 总线操作常用IN 和OUT 语句。
DMA 总线操作：用DMA 方式在外设与存储器之间传送数据而封锁主控设备参与，由DMA 控制器控制总线占有权。
中断控制：外设通过中断线向主设备提出服务请求信号，主设备根据中断优先级进行响应。
控制总线是总线中最有特色的部分。
数据总线看宽度，表示计算机系统的计算能力和计算规模。
地址总线看位数，它决定了系统的寻址能力，表明计算机构成的规模 控制总线看特色，表示该总线的设计思维，控制方式及技巧。
4. 电源ISA 总线及PCI 总线电源由+12V ，-12V ，+5V ，-5V 。
微型计算机的总线结构
微型计算机的总线结构(1).引言微型计算机是由具有不同功能的一组功能部件组成的，系统中各功能部件的类型和它们之间的相互连接关系称为微型计算机的结构。
微型计算机大多采用总线结构，因为在微型计算机系统中，无论是各部件之间的信息传送，还是处理器内部信息的传送，都是通过总线进行的。
(2).什么是总线所谓总线，是连接多个功能部件或多个装置的一组公共信号线。
按在系统中的不同位置，总线可以分为内部总线和外部总线。
内部总线是CPU内部各功能部件和寄存器之间的连线；外部总线是连接系统的总线，即连接CPU、存储器和I/O接口的总线，又称为系统总线。
微型计算机采用了总线结构后，系统中各功能部件之间的相互关系变为各个部件面向总线的单一关系。
一个部件只要符合总线标准，就可以连接到采用这种总线标准的系统中，使系统的功能可以很方便地得以发展，微型机中目前主要采用的外部总线标准有：PC—总线，ISA—总线，VESA—总线等。
(3).三总线结构按所传送信息的不同类型，总线可以分为数据总线DB(Data Bus)、地址总线AB(Address Bus)和控制总线CB(Control Bus)三种类型，通常称微型计算机采用三总线结构。
①地址总线(Address Bus)地址总线是微型计算机用来传送地址信息的信号线。
地址总线的位数决定了CPU 可以直接寻址的内存空间的大小。
因为地址总是从CPU发出的，所以地址总线是单向的、三态总线。
单向指信息只能沿一个方向传送，三态指除了输出高、低电平状态外，还可以处于高阻抗状态（浮空状态）。
②数据总线(Data Bus)数据总线是CPU用来传送数据信息的信号线（双向、三态）。
数据总线是双向三态总线，即数据既可以从CPU送到其它部件，也可以从其它部件传送给CPU，数据总线的位数和处理器的位数相对应。
③控制总线(Control Bus)控制总线是用来传送控制信号的一组总线。
这组信号线比较复杂，由它来实现CPU对外部功能部件（包括存储器和I/O接口）的控制及接收外部传送给CPU的状态信号，不同的微处理器采用不同的控制信号。
第2讲 Intel 8086_8088的结构
2、 微型计算机内部结构
内部——内部为了减少连线所占面积，采用单总线，即： 内部所有单元电路都挂在内部总线上，分时使用总线。
通常微处理机内部结构及外部连接方法如下图所示。
内部数据总线
DB7~DB0
数据总线缓冲器/锁存器
累加器 （8位）
锁存器 （8）
暂存寄存 器（8）
标志寄存 器
算术逻辑单 元
ALU
（
(物理) 地址
16进制
寻
0000 0000 0000 0000 0000B =
址
0000 0000 0000 0000 0001B =
能 力 、 寻 址
寻 址 范 围
0000 0000 0000 0000 0010B =
...
...
空
间
）
1111 1111 1111 1111 1111B =
00……00～11……11B＝00000H～FFFFFH
8086的外部数据总线16位，8088 是8位数据总线。 Intel 8086，16位机. Intel 8088（简称8088）是一种准16位微处理器， 在Intel 8080与8085的基础上发展起来的。
（一） 8086/8088微处理器功能结构
8086/8088微处理器功能结构
分两部分： 1、总线接口单元 BIU（Bus Interface Unit） 2、执行部件 EU （Execution Unit）
微机原理
1.典型的微型计算机系统总线是由数据总线，地址总线和控制总线三部分组成的。
2.基本ASCII码共有128个字符。
3.1946年第一台通用电子数字计算机埃尼阿克（ENIAC）在美国诞生。
4.已知（BL）=8FH，执行 TEST BL，0FH后（BL）=8FH5.CPU从I/O接口的状态端口中获取外部设备的“准备好”,“忙”或“闲”等状态信息。
6.不经过CPU，数据直接在I/O设备与存储器间传输的方法称为无条件传送方式。
7.在1MB的存储器中，每个存储单元都有一个唯一的20位地址，称为该单元的物理地址。
8.“先判断后工作”的循环程序结构中，循环体执行的次数最少是0次。
9.假定AL=96H，BL=47H，依次执行ADD AL，BL和DAA指令后，AL=143H。
10.若定义 VAR DB 2DUP（1，3DUP（1，3），2（1））则在VAR存储区内前5个单元的数据是1,1,3,1,3。
1.所谓CPU是指运算器与控制器（A）2.在中断服务程序中，至少应有一条中断返回指令（D）3.若某存储器芯片地址线为12根，那么它的存储容量为4KB（C）4.在计算机内部，一切信息的存取，处理和传送都是以二进制编码形式进行的。
（D）5.十进制数38.875转换为二进制数是100110.1116.8086当前指令的地址存放在CS：IP中。
（D）7.指令 MOV AX，BUFFER中的源操作数的寻址方式是（其中BUFFER为变量名）直接寻址（C）8.8086 CPU经加电复位后，执行第一条指令的地址是FFFF0H（D）9.采用级联方式使用8259中断控制器，可使它的硬中断源最多扩大到64个。
（A）10.8086指令队列的作用是暂存指令地址（C）1. -32：8位二进制数原码：10100000，反码：11011111，补码：11100000；16位二进制数：原码、反码、补码前加8个0。
2.设当前SS=2010H，SP=FE00H，BX=3456H，计算当前栈顶的地址为多少？当执行PUSH BX 指令后，栈顶地址和栈顶2个字节的内容分别是什么？当前栈顶的地址2010H*16+FE00H=2FF00H；执行PUSH BX指令后，堆栈地址指针SP减2，则栈顶地址为2FEEDH；栈顶2个字节的内容为56H、34H。
微型计算机的体系结构
微型计算机的体系结构微型计算机基本构成五大部件：运算器、控制器、存储器、输入设备和输出设备。
之间通过三个总线连接。
运算器+控制器=中央处理器（CPU，Center Process Unit）1. 地址总线由若干地址线组成，传递CPU要访问数据的地址。
地址总线的根数(宽度)决定了CPU的寻址能力。
若果有20根地址总线，则表2. 数据总线CPU与存储器和输入/输出接口电路之间数据的传递是通过数据总线进行的。
数据总线的根数(宽度)决定了CPU和外界一次传递数据的位数。
8根数据总线一次可传递而数据总线宽度为16处理器一次可以传递一组16位二进制数据。
3. 控制总线控制总线是一个总称，是由不同的控制线组成的。
CPU通过控制总线对存储器和输入/输出接口电路进行控制，并且得到状态消息。
控制总机的控制能力就越强。
微处理器(CPU)1971年，Intel设计第一片4位微处理器Intel 4004；随之又设计生产了8位微处理器8008；1973年推出了8080；1974年基于8080个人计算机(PC)问世1977年Intel推出了8085。
自此之后又陆续推出了8086、80386、Pentium等80x86系列微处理器。
各种微处理器的主要区别在于 处理速度、寄存器位数、数据总线宽度和地址总线宽度。
1981年，IBM采用8088CPU推出了具有划时代意义的个人计算机，简称IBM PC。
次年年底推出展型1984年，IBM采用80286推出增强型IBM PC/AT。
IBM PC/XT/AT 三款个人计算机通常称为PC系列机，他们都是16位的，后来各种32位P 80x86 CPU而形成的计算机，但其基本结构仍来源于PC/AT.80x86系列微处理器1）8088微处理器。
具有14个16位寄存器、8位数据总线和20位地址总线，可以寻址1MB的内存。
虽然这些寄存器一次可以处理2个字节，但数据总线一次只能传送1个字节。
该处理器只能以实2）8086微处理器。
