数控机床组成:(数控程序\操作面板)、输入/输出设备、数控系 统、伺服系统、测量与反馈系统、机床本体
1.数控机床类型与加工范围 图片链接
2.数控加工视频
车削加工 铣削加工1
车铣加工
铣削加工2
箱体加工 自动换刀
第1章 数控加工技术概述
1.1.1数控机床的产生与发展
科学技术的不断发展对机械产品的品种、结构、精度、加 工效率的要求越来越高，单件、中小批量机械产品的比例越来 越大（70%-80%），传统的通用、专用机床和工艺设备已不能 适应高质量、高效率、多样化加工的要求，一种新型的数字控 制机床由此诞生。
此外，数控机床还包括：特殊装置（刀具自动交 换系统 、工件自动交换系统）和辅助装置（如排屑装 置\冷却装置\润滑装置等）
1.1.3数控技术的应用
数控技术不仅应用于机床的控制,还应用于科学技术 的各个领域,如:数控绘图机、数控测量仪、机器人、航天 航空领域等。
第1章 数控加工技术概述
1.2数控加工的特点及数控机床的分类
第1章 数控加工技术概述

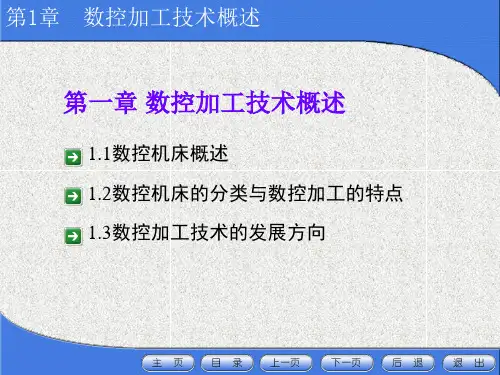

第一章 数控加工技术概述
1.1数控机床概述 1.2数控机床的分类与数控加工的特点 1.3数控加工技术的发展方向
第1章 数控加工技术概述
1.1数控机床概述
本节主要讲解数控机床的概念、产生与发展历程、构成、工 作原理，数控技术在数控机床中的应用等。
数控加工概述ppt课件
3、进给速度与速度修调
进给速度：单位时间内坐标轴移动的距离。 （加工时刀具相对于工件的移动速度）
单位：mm/min mm/r 速度修调：通过修调倍率对速度进行适量 修调。 ❖数控机床在加工过程中能通过速度修调实时调 整进给速度和主轴转速，便于加工。
