电工电子元器件认识 - 电容的特性与结构
电容的特性结构任务目标；电容器的特性、结构、参数、误差等级及标注方法。
学习目标；了解电容器的特性、结构、参数、误差等级及标注方法。
电容器是电路的基本组件之一，它是电力系统和电子技术中最常见的一种组件。
在电力系统中它可以起到补尝电压的作用，在电子系统中可以起到滤波、隔直、耦合、旁路等作用，还可以利用它出现电火花的作用。
可见电容器是一种应用非常广泛的电子组件，学习和认识电容器非常重要，不懂电容器，以后的电子电路就无法去分析。
1、什么是电容器被绝缘物分开而又相互靠近的两个导体的总体称电容器（简称电容）。
电容器是由两块金属板做电极，中间夹一层绝缘体（也称电解质）所构成，当你在金属板间加上电压时，极板上就会储存电荷，所以说电容器实际上也是一种能储存电荷的容器。
电容器的内部结构如图1所示。
图1 电容器的内部结构2、电容器在电路中的图形符号电容器在电路中用字母“C”表示，其电路符号如图2所示。
图2电容器电路符号a）为固定电容b）为电解电容的简化符号c）为电解电容d）为可变电容e）为微调电容f）为国外电解电容符号3、电容器的分类1.按结构分类：固定电容、可变电容、微调电容。
2.按介质材料分类：以空气为介质、电解介质、无机介质、有机介质。
3.按封装形式分类：圆柱形、长方形、圆片型、球型、方形等。
4.按用途分类：高频电容、低频电容、高压电容、低压电容。
5.按极性分类：有极性电容和无极性电容。
4、电容器的特性电容器的特性是通交隔直，也就是说，交流电可以通过，而直流电不可以通过，为什么呢？电容器的特性要比电阻器复杂得多，掌握和弄通电容器的特性是分析电路的关键所在，很多情况下，对电路工作的工作原理分析不正确或根本无从下手，其原因是对元器件的特性不了解，所以掌握电容器的主要特性及其相应的变化是分析电容器参与电路工作原理的基础。
1）电容器的通交特性电容器接在交流电路中（交流电的电压绝对不能超过接入电容器的直流耐压），由于交流电的大小和方向在随着时间的变化而变化，致使电容器进行反复的充电和放电，电路中相应不断的出现交变的电流，电路中一直有交流电流的流动，就好似交流电能直接通过电容器，即通交流。

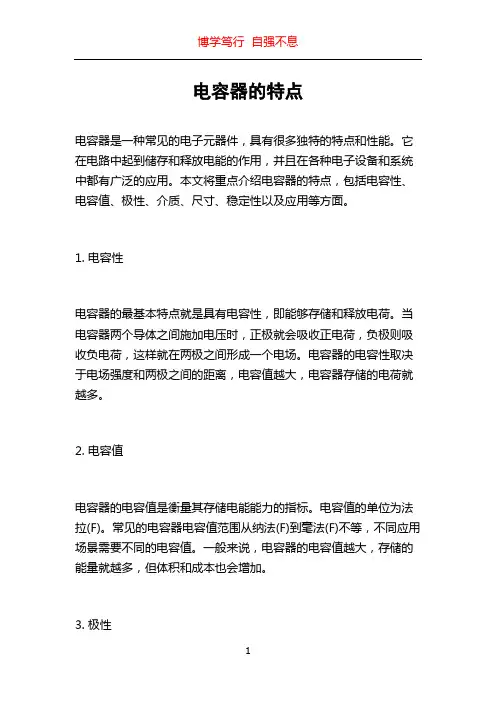

电容器的特点
电容器的特点电容器是一种常见的电子元器件，具有很多独特的特点和性能。
它在电路中起到储存和释放电能的作用，并且在各种电子设备和系统中都有广泛的应用。
本文将重点介绍电容器的特点，包括电容性、电容值、极性、介质、尺寸、稳定性以及应用等方面。
1. 电容性电容器的最基本特点就是具有电容性，即能够存储和释放电荷。
当电容器两个导体之间施加电压时，正极就会吸收正电荷，负极则吸收负电荷，这样就在两极之间形成一个电场。
电容器的电容性取决于电场强度和两极之间的距离，电容值越大，电容器存储的电荷就越多。
2. 电容值电容器的电容值是衡量其存储电能能力的指标。
电容值的单位为法拉(F)。
常见的电容器电容值范围从纳法(F)到毫法(F)不等，不同应用场景需要不同的电容值。
一般来说，电容器的电容值越大，存储的能量就越多，但体积和成本也会增加。
3. 极性电容器的极性是指在实际应用中，电容器两个极的正负极性不能颠倒的特性。
极性电容器的两个极有明确的标识，一般用加号(+)和减号(-)或者标有正负符号表示。
电容器的极性有正极电容器和负极电容器两种类型。
正极电容器在正极上面可以施加正电压，负极电容器则在负极上施加负电压，如果极性颠倒，电容器可能会损坏或无法正确工作。
4. 介质电容器的介质是充当两个电极之间绝缘层的物质。
介质的选择对电容器的性能和特点具有重要影响。
常见的电容器介质包括塑料薄膜、陶瓷、液体等。
不同的介质具有不同的介电常数和耐压能力，影响着电容器的容量、稳定性和使用寿命。
5. 尺寸电容器的尺寸大小因其电容值和应用场景不同而有所差异。
一般来说，电容值越大的电容器体积也越大。
然而，随着技术的发展，电容器的体积不断减小，容量却不断增加。
这使得电容器在小型化电子设备和集成电路中应用更加广泛。
6. 稳定性电容器的稳定性是指其在工作温度范围内的容量和电阻值保持稳定和准确的能力。
电容器的稳定性受到温度、湿度、振动和工作时间等因素的影响。
一些电容器具有良好的稳定性，可以在复杂和恶劣的环境中长时间稳定工作。

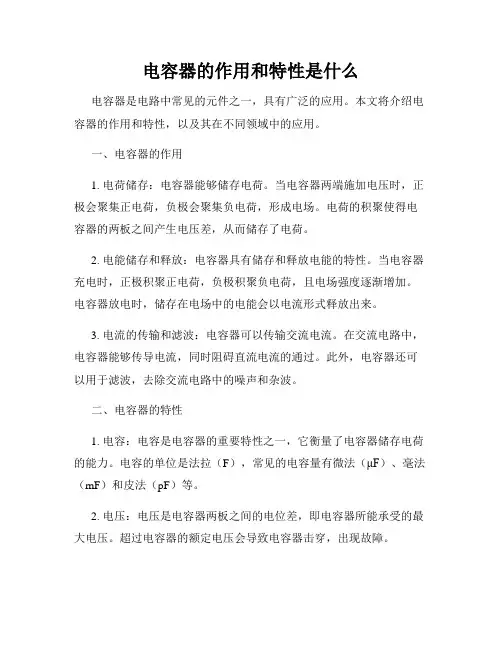

电容器的作用和特性是什么
电容器的作用和特性是什么电容器是电路中常见的元件之一，具有广泛的应用。
本文将介绍电容器的作用和特性，以及其在不同领域中的应用。
一、电容器的作用1. 电荷储存：电容器能够储存电荷。
当电容器两端施加电压时，正极会聚集正电荷，负极会聚集负电荷，形成电场。
电荷的积聚使得电容器的两板之间产生电压差，从而储存了电荷。
2. 电能储存和释放：电容器具有储存和释放电能的特性。
当电容器充电时，正极积聚正电荷，负极积聚负电荷，且电场强度逐渐增加。
电容器放电时，储存在电场中的电能会以电流形式释放出来。
3. 电流的传输和滤波：电容器可以传输交流电流。
在交流电路中，电容器能够传导电流，同时阻碍直流电流的通过。
此外，电容器还可以用于滤波，去除交流电路中的噪声和杂波。
二、电容器的特性1. 电容：电容是电容器的重要特性之一，它衡量了电容器储存电荷的能力。
电容的单位是法拉（F），常见的电容量有微法（μF）、毫法（mF）和皮法（pF）等。
2. 电压：电压是电容器两板之间的电位差，即电容器所能承受的最大电压。
超过电容器的额定电压会导致电容器击穿，出现故障。
3. 介质耐压：电容器的介质耐压是指电容器介质能够承受的最大电场强度。
超过介质耐压会导致介质击穿，损坏电容器。
4. 极性：极性是指电容器正负极板的标记或连接方式。
有些电容器是无极性的，可以正反随意连接；而有些电容器是有极性的，连接时必须按照标记连接。
三、电容器的应用1. 电子电路：电容器广泛应用于各种电子电路中。
例如，电容器可用于滤波电路、定时电路、振荡电路等。
在这些电路中，电容器的特性可以起到关键的作用。
2. 电源管理：电容器在电源管理中起着重要的作用。
电容器可以平稳输出电流，减少电源电压的波动，起到稳压和滤波的作用。
3. 通信系统：在通信系统中，电容器被用于耦合和解耦合电路。
它们可以实现信号的传输和隔离，提高通信质量。
4. 电力系统：电容器在电力系统中用于功率因数校正和电容器补偿。
电容
精品文档
15
独石电容
❖ 独石电容器是多层陶瓷电容 器的别称
❖ 独石电容的特点： 温度特性好，频率特性
好。一般电容随着频率的上 升,电容量呈现下降的规律， 独石电容下降比较少，容量 比较稳定
耐压：二倍额定电压 容量范围：0.5PF--1ΜF 。
精品文档
电容目录
16
（2）电解电容
如果说电容是电子元器件中最重要和不可取
精品文档
12
瓷介电容是在一块瓷片的两边涂 上金属电极而成，普遍为扁圆形。其电 容量较小，都在pμF(皮微法)数量级。又 因为绝缘介质是较厚瓷片，所以额定电 压一般在1～3kV左右，很难会被电损坏， 一般只会出现机械破损。在计算机系统 中应用极少，每个电路板中分别只有2～ 4枚左右。
精品文档
13
高频瓷介电容
精品文档
20
常见的电解电容—铝电解电容器
铝电解电容器：因为它们的阳极材质是铝，所以就称他们为铝电
解电容。它容量大、体积小，耐压高（但耐压越高，体积也
就越大。常用于交流旁路和滤波。缺点是容量误差大，且随
频率而变动，绝缘电阻低。
❖ 使用时必须注意不要接反，若接反，电解作用会反向进行， 氧化膜很快变薄，漏电流急剧增加，如果所加的直流电压过 大，则电容器很快发热，甚至会引起爆炸 。
精品文档
电容目录
5
电容的分类
一.按结构分类：有固定电容器，半可变 电容器和可变电容器
二.按介质种类分类。 目前最常用的电容器的可分为如下三大类： 1.陶瓷电容器 2.电解电容器 3.有机薄膜电容器
精品文档
6
（1）按其结构，可分为以下三种 Ⅰ）固定电容器：电容量是固定不可调的，我们称之为固 定电容器。图2－l所示为几种固定电容器的外形和电路符 号。其中图（a）电容器符号（带“＋”号的为电解电容 器）；图（b）瓷介电容器；图（C）云母电容器；图（d） 涤纶薄膜电容器；图（e）金属化纸介电容器；图（f）电 解电容器。
电容的种类、特性及其质量的判别
电容的种类、特性及其质量的判别
别小看一个电容器，它是电路必备的东西，它在电路中担当一个重要的角色，那看看它有什么本领 ， 以及我们怎样去使用它.
9．储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。（如今某些电容的储 能水平已经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。
先解释下，电容（电容器）的基本原理：
电容 器是由 两个电 极及其 间的介 电材料 构成的 。介电 材料是 一种电 介质，当被 置于两 块带有 等量异 性 电荷的平行极板间的电场中时，由于极化而在介质表面产生极化电荷，遂使束缚在极板上的电荷相应 增加，维持极板间的电位差不变。这就是电容器具有电容特征的原因。电容器中储存的电量 Q 等于电 容量 C 与电极间的电位差 U 的乘积。电容量与极板面积和介电材料的介电常数 ε成正比，与介电材料 厚度（即极板间的距离）成反比。 充电: 使电 容器带 电（储 存电荷 和电能 ）的过 程称为 充电。 这时电 容器的 两个极 板总是 一个极 板带正 电 ，另 一个 极板带 等量的 负电。把电 容器的 一个极 板接电 源（如电 池组 ）的正 极，另一 个极板 接电源 的负极 ， 两个 极板就 分别带 上了等 量的异 种电荷 。充电 后电容 器的两 极板之 间就有 了电场 ，充电 过程把 从电源 获得的电能储存在电容器中。 放电: 使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。例如，用一根导线把电容器的两极 接通 ，两极 上的电 荷互相 中和，电容 器就会 放出电 荷和电 能。放电 后电容 器的两 极板之 间的电 场消失 ， 电能转化为其它形式的能。
电路中的电阻电容和电感有哪些基本特性
电路中的电阻电容和电感有哪些基本特性电路中的电阻、电容和电感是电路中常见的三种基本元件，它们具有各自独特的特性。
本文将就电路中的电阻、电容和电感的基本特性进行探讨。
一、电阻的基本特性电阻是指电路中抵抗电流流动的元件，常用单位是欧姆（Ω）。
以下是电阻的基本特性：1. 阻值（电阻大小）：电阻的阻值表示电阻对电流的阻碍程度，阻值越大，电流通过的越困难。
2. 电压-电流关系：根据欧姆定律，电阻元件的电压和电流之间存在线性关系，即V=IR，其中V表示电压，I表示电流，R表示电阻。
3. 功率消耗：当电流通过电阻时，电阻元件会发生功率消耗，功率的大小与电压和电流的乘积成正比。
4. 发热特性：由于电阻发生功率消耗，因此在高电流通过时会发热，需要特别注意散热问题。
二、电容的基本特性电容是储存电荷的元件，常用单位是法拉（F）。
以下是电容的基本特性：1. 电容量（容值大小）：电容的容值表示其储存电荷的能力，容值越大，电容器储存电荷的能力越强。
2. 充放电过程：电容器可以通过连接电源进行充电，当电容器充满电荷后，可以通过放电过程释放电荷。
3. 电压-电荷关系：电容器上的电压与其带有的电荷量之间呈线性关系，电容器的电压随电荷量的增加而增加。
4. 频率特性：电容器对不同频率的交流信号具有不同的阻抗，对低频信号直流响应较好，对高频信号表现出较高的阻抗。
三、电感的基本特性电感是储存磁能的元件，常用单位是亨利（H）。
以下是电感的基本特性：1. 电感量（感值大小）：电感的感值表示其储存磁能的能力，感值越大，电感器储存磁能的能力越强。
2. 反应速度：电感器对电流的变化有一定的惯性反应，即不会立即改变电流强度，具有瞬态特性。
3. 频率特性：电感器对交流信号的阻抗与频率有关，对高频信号表现出较高的阻抗，对低频信号直流响应较好。
4. 电感耦合：电感可以通过互感耦合方式将信号传递到其他电路中，实现信号的耦合与隔离。
综上所述，电路中的电阻、电容和电感是具有不同特性的基本元件。
电容器的主要特性参数
详细内容：发布时间：[2008-12-27]标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、μF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用μF做单位。
为了简便起见，大于100pF而小于1μF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是μF。
如有的电容上标有“332”(3300pF)三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。
表1 常用固定电容允许误差的等级额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
表2 常用固定电容的直流电压系列（有"*"的数值只限电解电容使用）表3 常用固定电容的标称容量系列绝缘电阻：由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上，电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻，大小是额定工作电压下的直流电压与通过电容的漏电流的比值。
漏电电阻越小，漏电越严重。
电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。
因此，漏电电阻越大越好。
介质损耗：电容器在电场作用下消耗的能量，通常用损耗功率和电容器的无功功率之比，即损耗角的正切值表示。
损耗角越大，电容器的损耗越大，损耗角大的电容不适于高频情况下工作。
表4 常用电容的几项特性。
电容的特性(隔直通交)
第2讲:电容器的参数与分类
在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。这里将对电容器的主要参数及其应用做简单说明。
有些漏电的电容器，用上述方法不易准确判断出好坏。当电容器的耐压值大于万用表内电池电压值时，根据电解电容器正向充电时漏电电流小，反向充电时漏电电流大的特点，可采用 R×10K 挡，对电容器进行反向充电，观察表针停留处是否稳定（即反向漏电电流是否恒定），由此判断电容器质量，准确度较高。黑表笔接电容器的负极，红表笔接电容器的正极，表针迅速摆起，然后逐渐退至某处停留不动，则说明电容器是好的，凡是表针在某一位置停留不稳或停留后又逐渐慢慢向右移动的电容器已经漏电，不能继续使用了。表针一般停留并稳定在 50 － 200K 刻度范围内。
第3讲:电容的类别和符号
电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。上图是小型纸介电容，下图是立式矩开密封纸介电容。表1列出电容的类别和符号。表2是常用电容的几项特性。
2．加在电解电容两端的电压不能超过其允许工作电压，在设计实际电路时应根据具体情况留有一定的余量，在设计稳压电源的滤波电容时，如果交流电源电压为220~时变压器次级的整流电压可达22V，此时选择耐压为25V的电解电容一般可以满足要求．但是，假如交流电源电压波动很大且有可能上升到250V以上时，最好选择耐压30V以上的电解电容。
电容的主要特性参数
电容的主要特性参数电容的主要特性参数：（1）容量与误差：实际电容量和标称电容量允许的最大偏差范围。
一般分为3 级：I 级± 5%，II 级± 10%，III 级± 20%。
在有些情况下，还有0 级，误差为±20%。
精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。
常用的电容器其精度等级和电阻器的表示方法相同。
用字母表示：D—— 005 级——± 0.5%；F—— 01 级——± 1%；G—— 02 级——± 2%；J—— I 级——± 5%；K—— II 级——± 10%；M—— III 级——± 20%。
（2）额定工作电压：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压，又称耐压。
对于结构、介质、容量相同的器件，耐压越高，体积越大。
（3）温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
温度系数越小越好。
（4）绝缘电阻：用来表明漏电大小的。
一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。
电解电容的绝缘电阻一般较小。
相对而言，绝缘电阻越大越好，漏电也小。
（5）损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。
这些损耗主要来自介质损耗和金属损耗。
通常用损耗角正切值来表示。
（6）频率特性：电容器的电参数随电场频率而变化的性质。
在高频条件下工作的电容器，由于介电常数在高频时比低频时小，电容量也相应减小。
损耗也随频率的升高而增加。
另外，在高频工作时，电容器的分布参数，如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等，都会影响电容器的性能。
所有这些，使得电容器的使用频率受到限制。
不同品种的电容器，最高使用频率不同。
小型云母电容器在250MHZ 以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸。
电容原理特性及应用
电容原理特性及应用电容是一种能够存储电荷的被动元件，它广泛应用于电子电路中。
电容原理特性及应用如下：1. 电容原理特性：(1) 存储电荷：电容具有存储电荷的能力。
当电容两端施加电压时，电荷会在电容板之间积聚，形成电场。
根据电容的定义，电容器上存储的电荷量与电压成正比关系，即Q = CV，其中Q为电荷量，C为电容值，V为电压。
(2) 充放电能力：电容器可以存储电荷，并且能够通过充放电的方式释放或接收电荷。
当电容两端施加电压时，电容会逐渐充电，电容器上的电流按指数函数减小，直到达到与电源电压相等的稳态电荷量。
而当电源电压移除或逆向时，电容会放电，释放存储的电荷。
(3) 频率依赖性：电容器的阻抗与频率有关，阻抗与电容器的电容值成反比关系。
在低频下，电容器的阻抗非常大，近似于开路；而在高频下，电容器的阻抗非常小，近似于短路。
2. 电容应用：(1) 耦合电容：用于将不同阶段电路的直流分量隔离开来，只传递交流信号。
耦合电容通常连接在信号源和输入端之间，有效去除直流偏置。
(2) 滤波电容：用于滤除电路中的杂散噪声，通过将高频噪声短路，将交流信号通过。
滤波电容通常连接在电源电压线和地线之间，起到平滑电压的作用。
(3) 端子电容：用于提高电路对频率的响应，改变电路的传输特性。
端子电容通常连接在电路输入或输出端，起到通频带的作用。
(4) 多级耦合电容：用于提高放大器的低频响应，增加电路的放大增益。
多级耦合电容将多个放大器级联，通过耦合电容传递信号。
(5) 电源稳定电容：用于稳定电源电压，平衡瞬时负载变化。
电源稳定电容作为电源滤波器的一部分，保护电子元件免受电源电压的波动。
(6) 外箱电容：用于存储高压电荷，供激光器、脉冲电源等设备快速放电使用。
外箱电容容量大、电压高。
(7) 传感器：电容变化可以通过测量电容器两端的电势差来判断物理量的变化。
例如，湿度传感器中的电容变化可以反映空气中的湿度变化。
总结起来，电容具有存储电荷、充放电能力和频率依赖性等特性，广泛应用于耦合、滤波、放大、传感和稳压等领域。
电阻电容电感的特性
电阻电容电感的特性
电阻、电容和电感是电路中常见的三种元件，它们分别具有不同的
特性和功能。
本文将分别探讨电阻、电容和电感的特性及其在电路中
的作用。
一、电阻的特性
电阻是电路中最常见的元件之一，它的主要作用是阻碍电流的流动。
电阻的特性可以通过电阻值来衡量，单位为欧姆（Ω）。
电阻的阻值越大，其阻碍电流的能力越强。
电阻的特性也包括功率承受能力、温度
系数等。
电阻在电路中常用于限流、限压、分压、分流等作用，保护
电路中其他元件不受过大的电流冲击。
二、电容的特性
电容是电路中储存电荷的元件，其主要特性是电容量和工作频率。
电容的单位为法拉（F），通常表示为微法（μF）、皮法（pF）等。
电
容的特性决定了其对交流电信号的传输和储存能力。
电容在交流电路
中可以滤波、隔直、储能等作用，广泛应用于各种电子设备和电路中。
三、电感的特性
电感是电路中储存能量的元件，其特性主要包括电感值和工作频率。
电感的单位为亨利（H），通常表示为毫亨（mH）、微亨（μH）等。
电感的特性决定了其对交流电信号的阻抗和滤波能力。
电感在交流电
路中可以起到滤波、阻抗匹配、谐振等作用，常用于无线通信、功率
放大等领域。
综上所述，电阻、电容和电感是电路中常见的三种基本元件，它们分别具有不同的特性和作用。
了解电阻、电容和电感的特性可以帮助我们更好地设计和分析电路，实现电路的稳定、高效运行。
希望本文对读者对电阻、电容和电感的特性有所启发。
(整理)电容的功能分类和主要特性参数
电容功能分类介绍名称：聚酯（涤纶）电容（CL）符号：电容量：40p--4μ额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容（CB）符号：电容量：10p--1μ额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容（CBB）符号：电容量：1000p--10μ额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路名称：云母电容（CY）符号：电容量：10p--0.1μ额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路名称：高频瓷介电容（CC）符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路名称：低频瓷介电容（CT）符号：电容量：10p--4.7μ额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路名称：玻璃釉电容（CI）符号：电容量：10p--0.1μ额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路名称：铝电解电容(CD)符号：电容量：0.47--10000μ额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等名称：钽电解电容（CA）铌电解电容（CN）符号：电容量：0.1--1000μ额定电压：6.3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿名称：陶瓷介质微调电容器符号：可变电容量：0.3--22p主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路名称：独石电容容量范围：0.5PF--1ΜF耐压：二倍额定电压。
电容原件特性研究报告总结
电容原件特性研究报告总结电容原件特性研究报告总结一、引言电容是电子器件中常用的 passives 元件之一，广泛应用于电路中。
电容的特性对于电路的性能有着重要影响，因此，研究电容原件的特性十分重要。
本报告旨在总结电容原件的研究结果，以期为电路设计和电容应用提供参考和指南。
二、电容原件基本特性1. 电容的定义和单位电容是指设备中两个导体之间存在的电场能量存储。
电容的单位为法拉（Farad），其中1 法拉等于1 度克尔文/伏特。
2. 电容的导体材料电容的导体材料影响着电容的性能。
常用的导体材料有金属铝、薄膜和固体高分子电介质。
这些材料在电容的制造过程中被精心选取和处理，以满足特定的电容要求。
3. 电容的容量电容的容量是指电容存储的电荷量与电容器的电压之比。
它是用法拉（F）来表示的。
通常情况下，电容的容量越大，它可以存储的电荷量就越多。
4. 电容的电压等级电容的电压等级是指电容器在额定电压下能够正常工作的最高电压。
通常情况下，电容的电压等级应大于电路中的工作电压，以确保电容器的正常工作。
三、电容原件的特性研究方法1. 电容的频率响应电容的频率响应研究了电容器的容抗对不同频率的响应情况。
通过对不同频率的激励电压进行测试，可以获得电容的频率响应特性曲线。
这对于电容器在高频和低频应用中的匹配和选取十分重要。
2. 电容的温度特性电容器的性能随温度的变化而变化。
温度特性研究了电容器在不同温度下的容量变化情况。
研究结果表明，电容的容量通常会随着温度的升高而减小。
了解电容的温度特性对于电路的稳定性和可靠性设计至关重要。
3. 电容的时变特性电容器在长时间使用后，容量可能会发生变化。
时变特性研究了电容器的容量衰减和老化情况。
通过对电容器的长期稳定性测试和分析，可以评估电容器的使用寿命和可靠性。
四、电容原件的应用案例1. 电容在消费电子产品中的应用电容器广泛应用于消费电子产品中的电源管理和信号滤波电路中。
通过选取合适的电容器，可以提高产品的性能和稳定性。
电容的特性、效果
电容的特性、效果
1、电容的特性：
通高频，阻低频；通沟通，阻直流(参照容抗)
2、电容的效果：
滤波、耦合、储能
1、滤波电容：
并接在电路正负极之间，运用电容通交隔直的特性，将电路中的沟通电流滤除。
有极性的电容一般是负极接地。
2、耦合电容：
联接于信号源和信号处理电路或南北极拓宽器之间，用以间隔直流电，让沟通或脉动信号经过，使相邻的拓宽器直流作业点互不景响。
3、退耦电容：
并接于电路正负极之间，可避免电路经过电源构成的正反响通路而致使的寄生振动。
4、旁路电容：
并接在电阻两头，为交直流信号中的沟通设置一条能路，避免沟通成分在经过电阻时发作压降。
5、自举升压电容：
运用礤储能来跋涉电路某点的电位，使其电位值高于为该点供电的电源电压。
6、稳频电容：
在振动电路顶用来安稳振动频率。
7、守时电容：
在RC守时电路中与电阻R串联一同挑选时刻长短。
8、软主张电容：
一般接在电源开关管的基极，避免开机时加在开关管基极的浪涌电流或电压太大而损坏的开关管。
电容知识介绍
3.50
C 6032-28
6.00
D 7343-31
7.30
E 7343-43
7.30
V 7361-38
7.30
EIA: 美国电子工业联合会.
W+0.20/ -0.10 H+0.20/ -0.10
(mm)
(mm)
1.60
1.60
2.80
1.90
3.20
2.60
4.30
2.90
4.30
4.10
6.10
工作温度范围宽（-55℃—105℃） 介电常数大（≈3.2） 自愈特性好 容量范围宽（0.010μF—10.0μF） 绝缘电阻高 稳定性好
— — — — — — —
隔直和耦合 旁路 退耦 滤波 定时 低脉冲电路 振荡电路
聚丙烯薄膜电容
— 高频损耗极低 — 介质吸收系数低 — 绝缘电阻极高 — 频率特性好 — 自愈特性好 — 稳定性很好
3.45±0.30
W1±0.20 (mm) 1.20 2.20 2.20 2.40 2.40 3.10
A+0.30/ -0.20 (mm)
0.80
S Min. (mm)
1.80
0.80
1.40
1.30
2.90
1.30
4.40
1.30
4.40
1.40
4.40
PP&&电容参数识别
极性&容值&耐压值识别
PP&&LL
5
#
电容器主要特性参数
6.损耗因数 (即品质因数的倒数），因为电容器的泄漏电阻、等效串联电阻和等效串联电 感，这三项指标几乎总是很难分开，所以许多电容器制造厂家将它们合并成一项指标，称 作损耗因数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容的特性:电容器是一种能储存电荷的容器．它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的．按绝缘材料不同，可制成各种各样的电容器.如：云母．瓷介．纸介，电解电容器等．在构造上，又分为固定电容器和可变电容器．电容器对直流电阻力无穷大，即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗.为什么会出现这些现象呢?这是因为电容器是依靠它的充放电功能来工作的，如图1，电源开关s未合上时．电容器的两片金属板和其它普通金属板—样是不带电的。
当开关S合上时，如图2所示，电容器正极板上的自由电子便被电源所吸引，并推送到负极板上面。
由于电容器两极板之间隔有绝缘材料，所以从正极板跑过来的自由电子便在负极板上面堆积起来．正极板便因电子减少而带上正电，负极板便因电子逐渐增加而带上负电。
电容器两个极板之间便有了电位差，当这个电位差与电源电压相等时，电容器的充电就停上了．此时若将电源切断，电容器仍能保持充电电压。
对已充电的电容器，如果我们用导线将两个极板连接起来，由于两极板间存在的电位差，电子便会通过导线，回到正极板上，直至两极板间的电位差为零．电容器又恢复到不带电的中性状态,导线中也就没电流了．电容器的放电过程如图3所示．加在电容器两个极板上的交流电频率高，电容器的充放电次数增多；充放电电流也就增强；也就是说．电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大．对于同一频率的交流电电．电容器的容量越大，容抗就越小，容量越小,容抗就越大.第2讲:电容器的参数与分类在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指针和一般特性，而且还必须了解在给定用途下各种组件的优缺点，以及机械或环境的限制条件等。
这里将对电容器的主要参数及其应用做简单说明。
1. 标称电容量（C R ）。
电容器产品标出的电容量值。
云母和陶瓷介质电容器的电容量较低（大约在5000pF 以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在0.005uF~1.0uF ）；通常电解电容器的容量较大。
这是一个粗略的分类法。
2. 类别温度范围。
电容器设计所确定的能连续工作的环境温度范围。
该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度（可以连续施加额定电压的最高环境温度）等。
3. 额定电压（U R ）。
在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。
电容器应用在高电压场和时，必须注意电晕的影响。
电晕是由于在介质/ 电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。
在交流或脉动条件下，电晕特别容易发生。
对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。
4. 损耗角正切（tg ）。
在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为损耗角正切。
在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻，它的简化等效电路如附图所示。
对于电子设备来说，要求R S 愈小愈好，也就是说要求损耗功率小，其与电容的功率的夹角要小。
5. 电容器的温度特性。
通常是以20 ℃基准温度的电容量与有关温度的电容量的百分比表示。
6. 使用寿命。
电容器的使用寿命随温度的增加而减小。
主要原因是温度加速化学反应而使介质随时间退化。
7. 绝缘电阻。
由于温升引起电子活动增加，因此温度升高将使绝缘电阻降低。
电容器包括固定电容器和可变电容器两大类。
其中固定电容器又可根据其介质材料分为云母电容器、陶瓷电容器、纸/ 塑料薄膜电容器、第3讲:电容的类别和符号电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
上图是小型纸介电容，下图是立式矩开密封纸介电容。
表1列出电容的类别和符号。
表2是常用电容的几项特性。
第4讲: 电解电容极性的判别不知道极性的电解电容可用万用表的电阻挡测量其极性。
我们知道只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）。
反之，则电解电容的漏电流增加（漏电阻减小）。
测量时，先假定某极为“ + ”极，让其与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度（表针靠左阻值大），然后将电容器放电（既两根引线碰一下），两只表笔对调，重新进行测量。
两次测量中，表针最后停留的位置靠左（阻值大）的那次，黑表笔接的就是电解电容的正极。
测量时最好选用R*100 或R*1K 挡。
用万用表判断电容器质量第5讲:用万用表判断电容器质量视电解电容器容量大小，通常选用万用表的R×10 、R×100 、R×1K 挡进行测试判断。
红、黑表笔分别接电容器的负极（每次测试前，需将电容器放电），由表针的偏摆来判断电容器质量。
若表针迅速向右摆起，然后慢慢向左退回原位，一般来说电容器是好的。
如果表针摆起后不再回转，说明电容器已经击穿。
如果表针摆起后逐渐退回到某一位置停位，则说明电容器已经漏电。
如果表针摆不起来，说明电容器电解质已经干涸推失去容量。
有些漏电的电容器，用上述方法不易准确判断出好坏。
当电容器的耐压值大于万用表内电池电压值时，根据电解电容器正向充电时漏电电流小，反向充电时漏电电流大的特点，可采用R×10K 挡，对电容器进行反向充电，观察表针停留处是否稳定（即反向漏电电流是否恒定），由此判断电容器质量，准确度较高。
黑表笔接电容器的负极，红表笔接电容器的正极，表针迅速摆起，然后逐渐退至某处停留不动，则说明电容器是好的，凡是表针在某一位置停留不稳或停留后又逐渐慢慢向右移动的电容器已经漏电，不能继续使用了。
表针一般停留并稳定在50 －200K 刻度范围内。
第6讲：略谈电解电容一、电解电容在电路中的作用1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰．2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
二、电解电容的判断方法电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。
判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。
红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。
表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小．如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路．因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象．三、电解电容的使用注意事项1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接。
在电源电路中，输出正电压时电解电容的正极接电源输出端，负极接地，输出负电压时则负极接输出端，正极接地．当电源电路中的滤波电容极性接反时，因电容的滤波作用大大降低，一方面引起电源输出电压波动，另一方面又因反向通电使此时相当于一个电阻的电解电容发热．当反向电压超过某值时，电容的反向漏电电阻将变得很小，这样通电工作不久，即可使电容因过热而炸裂损坏．2．加在电解电容两端的电压不能超过其允许工作电压，在设计实际电路时应根据具体情况留有一定的余量，在设计稳压电源的滤波电容时，如果交流电源电压为220~时变压器次级的整流电压可达22V，此时选择耐压为25V的电解电容一般可以满足要求．但是，假如交流电源电压波动很大且有可能上升到250V以上时，最好选择耐压30V以上的电解电容。
3，电解电容在电路中不应靠近大功率发热组件，以防因受热而使电解液加速干涸．4、对于有正负极性的信号的滤波，可采取两个电解电容同极性串联的方法，当作一个无极性的电容本章小结:电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。
与电阻器相似，通常简称其为电容，用字母C表示。
顾名思义，电容器就是“储存电荷的容器”。
尽管电容器品种繁多，但它们的基本结构和原理是相同的。
两片相距很近的金属中间被某物质（固体、气体或液体）所隔开，就构成了电容器。
两片金属称为的极板，中间的物质叫做介质。
电容器也分为容量固定的与容量可变的。
但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。
不同的电容器储存电荷的能力也不相同。
规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。
电容的基本单位为法拉（F）。
但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用微法（μF）、纳法（nF）、皮法（pF）（皮法又称微微法）等，它们的关系是：1法拉（F）= 1000000微法（μF）1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。
小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。
大容量的电容往往是作滤波和存储电荷用。
而且还有一个特点，一般1μF以上的电容均为电解电容，而1μF以下的电容多为瓷片电容，当然也有其它的，比如独石电容、涤纶电容、小容量的云母电容等。
电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正（+）、负（-）极，与其它电容器不同，它们在电路中的极性不能接错，而其它电容则没有极性。
把电容器的两个电极分别接在电源的正、负极上，过一会儿即使把电源断开，两个引脚间仍然会有残留电压（学了以后的教程，可以用万用表观察），我们说电容器储存了电荷。
