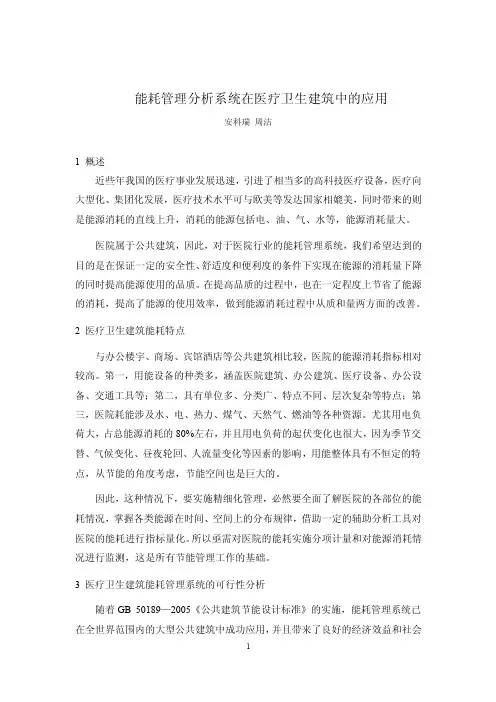

医疗卫生建筑能耗管理分析系统
能耗管理分析系统在医疗卫生建筑中的应用安科瑞周洁1 概述近些年我国的医疗事业发展迅速，引进了相当多的高科技医疗设备，医疗向大型化、集团化发展，医疗技术水平可与欧美等发达国家相媲美，同时带来的则是能源消耗的直线上升，消耗的能源包括电、油、气、水等，能源消耗量大。
医院属于公共建筑，因此，对于医院行业的能耗管理系统，我们希望达到的目的是在保证一定的安全性、舒适度和便利度的条件下实现在能源的消耗量下降的同时提高能源使用的品质。
在提高品质的过程中，也在一定程度上节省了能源的消耗，提高了能源的使用效率，做到能源消耗过程中从质和量两方面的改善。
2 医疗卫生建筑能耗特点与办公楼宇、商场、宾馆酒店等公共建筑相比较，医院的能源消耗指标相对较高。
第一，用能设备的种类多，涵盖医院建筑、办公建筑、医疗设备、办公设备、交通工具等；第二，具有单位多、分类广、特点不同、层次复杂等特点；第三，医院耗能涉及水、电、热力、煤气、天然气、燃油等各种资源。
尤其用电负荷大，占总能源消耗的80%左右，并且用电负荷的起伏变化也很大，因为季节交替、气候变化、昼夜轮回、人流量变化等因素的影响，用能整体具有不恒定的特点，从节能的角度考虑，节能空间也是巨大的。
因此，这种情况下，要实施精细化管理，必然要全面了解医院的各部位的能耗情况，掌握各类能源在时间、空间上的分布规律，借助一定的辅助分析工具对医院的能耗进行指标量化。
所以亟需对医院的能耗实施分项计量和对能源消耗情况进行监测，这是所有节能管理工作的基础。
3 医疗卫生建筑能耗管理系统的可行性分析随着GB 50189—2005《公共建筑节能设计标准》的实施，能耗管理系统已在全世界范围内的大型公共建筑中成功应用，并且带来了良好的经济效益和社会效益。
医疗卫生建筑能耗管理系统是一个大型的综合自动化系统，它采用通用的软件平台、一致的硬件架构、统一的人机界面，通过对相关系统的集成和互联，建立了一个高度共享的信息平台，实现建筑内各部门系统的信息互通与资源共享，从而提高了医院日常管理与调度工作的效率和部门运营的整体服务水平。
医院建筑能耗改造方案分析
医院建筑节能改造应从节能潜力大，操作性强，适合大面积推广且具有良好投资效益的技术入手。
根据行业对医疗建筑用能特点的研究，在医院全年能耗中，约40%~50%消耗于空调制冷与采暖系统，约10%~20%用于照明，约15%~20%用于生活热水及医用、厨房蒸汽。
实践表明，对于医院建筑空调系统的节能改造具有周期短、收效快、易实现的特点，因此，本文着重就医院建筑空调系统节能改造的相关技术进行总结和梳理。
一、医院建筑总能耗现状依据上海市发布的DB31/T553-2012《市级医疗机构建筑合理用能指南》，目前市级综合对比上海市星级饭店、大型商业建筑、市级机关办公建筑、高校建筑合理用能指南，仅大型商业建筑的综合能耗指标高于医院建筑，其他类型建筑的综合能耗指标均低于医院建筑，可见医院建筑存在很大的节能潜力。
二、医院建筑分项能耗现状医院建筑的用能系统种类相对其他类型建筑而言更为全面，涵盖了空调供冷及供热、生活热水、照明、医用蒸汽、动力、食堂炊事、医疗设备、办公设备等，基于30家以上综合性医院的节能改造及节能诊断工作，在医院总能耗中，空调系统能耗（包括空调冷源、热源、水系统、末端）约占42%；其次为生活热水系统和照明系统能耗，约各占12%；另外，蒸汽系统能耗也占到8%；剩余的医疗设备、办公、动力等系统占全院能耗约23%。
从中也可以得到，对于医院建筑的节能改造重点主要是空调系统、生活热水系统、照明及医用蒸汽系统。
以下就医院建筑各用能系统存在的问题及相应改造技术进行展开。
三、医院建筑用能存在的问题分析医院不同于其他公共建筑，通常均是一个建筑群，包含的建筑类型及功能，如住院楼、门急诊楼、医技楼、行政楼、后勤楼、食堂、宿舍等等，不同建筑的能耗状况各不相同，对医院内不同类型建筑能耗状况进行调查，掌握不同类型建筑的能耗特点，了解各类型建筑用能存在的问题及节能潜力，是有效开展节能改造工作的前提。
近年来开展的大量医院建筑的节能改造及节能诊断工作，积累了较多难得的医院建筑用能情况的第一手信息资料，现将医院建筑用能存在的主要问题总结如下。
医院能源管理平台介绍
应用场景与案例
场景一
空调系统节能管理。通过实时监测和控制空调系统的运行状态，实现节能降耗。例如，某 三甲医院采用智能空调控制系统后，每年节约电费约20%。
场景二
照明系统节能管理。通过采用智能照明控制系统，实现照明设备的自动调节和节能控制。 例如，某医院在病房和走廊采用智能照明方案后，节电率达到30%。
案例二：某社区医院的能源管理平台实施
总结词
简单易用、成本效益
详细描述
某社区医院选择了一款简单易用的能源管理平台，实现了对医院能源使用的有效监控和 管理。该平台提供了直观的图表和数据分析功能，方便管理人员快速了解医院的能源消 耗情况，及时采取节能措施。同时，该平台还具有较低的维护成本和较高的投资回报率，
数据处理与分析系统
数据处理与分析系统是医院能源管理平台的核心，负责对采集到的能源数据进行分析、处理和挖掘。 数据处理与分析系统采用专业的分析算法和模型，对医院的能源使用情况进行评估，并提供优化建议。 数据处理与分析系统还能够生成各种形式的报表和图表，帮助医院管理者更好地了解能源使用情况。
监控与控制系统
效果三
改善就医环境。节能措施的实施不仅 可以降低医院的能耗，还可以为患者 提供更加舒适的就医环境。
效果四
提升医院形象。节能环保的举措有助 于提升医院的社会形象和声誉，增强 患者对医院的信任度。
04
医院能源管理平台的未来发 展
技术发展趋势
智能化
利用物联网、大数据、人工智能等技术，实现医院能源的智能化 管理，提高能源利用效率和节能减排效果。
应用挑战与解决方案
需求多样化
医院各部门对能源的需求各不相 同，如何满足不同部门的个性化 需求是一大挑战。
北京协和医院建筑能耗监管系统建设方案浅谈
北京协和医院建筑能耗监管系统建设方案浅谈焦军胜;柴建军;朱晓军;柳昭羽;马中文;李晨;李兴;赵冬旭【摘要】北京协和医院根据门急诊楼及手术科室楼现状加装能耗计量装置，与现有能耗计量结合，建立医院建筑能耗监管系统、设备运行管理平台，通过实时数据采集，实行分类、分项计量，采用远程传输等手段及时采集能耗数据，实现能源在线监测、统计分析，提高能源管理水平，最大程度细化用能结构，实现医院能耗按系统分项计量及部分科室独立计量，提升医院管理水平。
%It is necessary to increase energy consumption metering device according to the present situation of outpatient building ,emergency building and operating department building, combined with the present energy metering, draw up monitoring system of building energy consumption of hospital and administration platform of equipment operation. Put the hospital classification and measurement by different projects into practice, adopt long-distance transportation to collect dates of energy consumption, realize on-line monitoring and statistic analysis of hospital energy, improve administration level of hospital energy, refine the construction of using energy, realize the measurement of different projects by systems of hospital energy and independent metering in some departments, promote hospital administration.【期刊名称】《中国医院》【年(卷),期】2015(000)005【总页数】2页(P77-78)【关键词】医院建筑;能耗监管;智能化【作者】焦军胜;柴建军;朱晓军;柳昭羽;马中文;李晨;李兴;赵冬旭【作者单位】北京协和医院，100730 北京市东城区帅府园一号;北京协和医院，100730 北京市东城区帅府园一号;北京协和医院，100730 北京市东城区帅府园一号;北京协和医院，100730 北京市东城区帅府园一号;北京协和医院，100730 北京市东城区帅府园一号;北京协和医院，100730 北京市东城区帅府园一号;北京协和医院，100730 北京市东城区帅府园一号;北京协和医院，100730 北京市东城区帅府园一号【正文语种】中文Author’s address：Peking Union Medical College Hospital, No.1, Shuaifuyuan, Dongcheng District, Beijing, 100730, PRC近10年来，后勤信息化建设随着医院信息化发展的步伐，实现了从无到有的飞越。
医院建筑能耗评价指标及影响因素
通过对医院建筑能耗评价指标及影响 因素的研究，为医院建筑节能改造提 供理论依据。
能耗评价指标的重要性
建立合理的能耗评价指
研究目的和内容
研究目的：本研究旨在建立一套适用于 医院建筑的能耗评价指标体系，并分析 影响能耗的主要因素。
3. 基于能耗评价指标的医院建筑节能优 化策略研究。
2. 医院建筑能耗影响因素的识别与分析 ；
研究内容 1. 医院建筑能耗评价指标体系的建立；
02
医院建筑能耗评价指标体系
能耗评价指标选取原则
01
02
03
科学性
指标应具有科学性，能够 客观反映医院建筑的能耗 情况。
代表性
指标应具有代表性，能够 反映医院建筑能耗的主要 特征。
可操作性
指标应具有可操作性，能 够方便地进行数据采集和 计算。
医院建筑能耗评价指标及影 响因素
汇报人： 2023-12-13
目录
• 引言 • 医院建筑能耗评价指标体系 • 医院建筑能耗影响因素分析 • 医院建筑能耗评价方法研究 • 降低医院建筑能耗措施建议 • 结论与展望
01
引言
背景与意义
医院建筑能耗现状
研究意义
随着医疗事业的快速发展，医院建筑 能耗逐年增加，给环境带来压力。
建筑能效监测系统方案
建筑能效监测系统方案建筑能效监测系统是指通过使用传感器、数据采集和分析技术来监测建筑物的能耗和能效状况的一种系统。
该系统可实时监测建筑物的能耗情况，并提供数据分析和报告，以帮助建筑主人或管理者有效管理和优化能源使用，以降低能耗和运营成本。
下面是一个关于建筑能效监测系统的方案，主要涵盖了系统的组成部分、工作原理和应用场景等内容。
首先，建筑能效监测系统由以下几个主要组成部分构成：1. 传感器：系统需要安装适当的传感器，用于测量建筑内各种能源的消耗情况，例如电力、燃气、水等。
传感器可以安装在建筑物的主要设备、用电设备和水表上，以实时监测能源的使用情况。
2. 数据采集与存储系统：采集传感器获得的数据，并将其存储在云端或本地服务器上。
数据采集系统应能够自动采集和整理数据，并确保数据的准确性和完整性。
3. 数据分析和报告系统：通过对采集到的数据进行分析和处理，提供能源消耗情况的统计报告和分析结果。
数据分析和报告系统可以提供实时的能源消耗情况、能效评估、节能建议等信息，帮助管理者及时了解和优化能源使用。
4. 用户界面和操作控制系统：为用户提供一个友好的界面，可以通过手机、平板电脑等设备进行远程监控和操作控制。
用户界面和操作控制系统可以定制报告、设置阈值和告警，并提供数据可视化和追踪功能，方便用户随时查看能源消耗情况和采取相应措施。
接下来，该建筑能效监测系统的工作原理如下：1. 传感器实时监测建筑内各种能源的消耗情况，并将数据传输至数据采集与存储系统。
2. 数据采集与存储系统自动采集和整理数据，并将其存储在云端或本地服务器上。
3. 数据分析和报告系统对采集到的数据进行分析和处理，提供能源消耗情况的统计报告和分析结果。
4. 用户界面和操作控制系统为用户提供一个友好的界面，用户可以通过手机、平板电脑等设备进行远程监控和操作控制。
最后，该建筑能效监测系统可以应用于各种建筑场景，比如商业办公楼、酒店、医院、学校、工厂等。
医院建筑能耗分析及节能管理措施
医院建筑能耗分析及节能管理措施摘要：由于医院建筑的社会性质与服务功能较为特殊，其能耗指标要高于常规建筑2—3倍，尤其是电能的消耗。
所以本文将论述医院建筑能耗的基本概念，结合实际案例，介绍医院建筑能源需求总量测算方法，探究用能系统存在的问题，并提出节能管理措施，以供参考。
关键词：医院建筑；能耗；节能管理措施；医院建筑承载着医疗卫生服务。
近年来，医院建筑数量及规模不断扩张，在全面贯彻可持续发展理念的背景下，医院建筑的能耗问题也成为社会各界关注的焦点。
为此，全面探究医院建筑能耗与节能管理措施显得尤为重要。
1医院建筑能耗的基本概念对于医院建筑能耗的定义，可以从广义和狭义两方面来论述。
从广义层面来说，医院建筑能耗是指从医院建筑立项、设计、施工以及投入使用全生命周期的能源消耗。
从狭义层面来说，医院建筑能耗是指建筑运行能耗，即采暖、制冷、照明、烹饪、清洁以及消毒等方面产生的能耗。
2医院建筑能耗问题以某三级甲等综合性医院为例。
该医院涉及公共医疗卫生服务、医疗技术科研、医疗骨干培养和医疗行政管理等多项业务。
建筑面积43163.13平方米，实际开放床位600张，职工770余人。
2.1能源需求总量测算2019年用电量和电费：医院集中制冷方面的用电量在总用电量中占据绝对比重，其次是大型设备用电和照明用电。
2019年汽油用量和油费：汽油主要用于救护车。
2019年自来水用量和水费：自来水主要用于医疗业务和生活用水。
1）计算依据以该建筑设计院能耗指标作为参考依据；以当地能源计费价格作为依据；根据建筑物中央空调系统覆盖面积进行计算；冷水机组能效比：1:5.75。
2）能源基价电价：0.6219元/度；油价：5.57元/升；水价：3.9元/吨。
3）建筑物能耗指标计算制冷季最大冷负荷：23589千瓦；生活热水热负荷为550千瓦；水温50C—55℃，24小时供应。
4）该院2016-2019年各年份各类能源消耗统计情况表从以上表1——表4可以看出，该院2016-2019年各年份各类能源消耗有逐年上升的局势，尤其是人均能源消耗量同步上升尤为明显（详见表3），所以加强监管建筑能耗和节能减排势在必行。
公共建筑能耗远程监测系统技术规程
公共建筑能耗远程监测系统技术规程公共建筑在城市中起着至关重要的作用，如医院、学校、办公大楼、商场等，是人们日常生活和工作中不可或缺的设施。
然而，公共建筑的能源消耗问题已经成为人们亟需解决的难题。
为此，建立公共建筑能耗远程监测系统技术规程是必要的。
一、技术原理和流程公共建筑能耗远程监测系统的技术原理是采集相应公共建筑的能耗数据，并通过数据传输技术将其实时上传至具有较强运算能力的云平台进行处理和分析。
同时，通过对收集到的数据进行计算和分析，可以对公共建筑的能耗情况进行分析和判断，在发现异常情况时，可以及时向管理员发出预警信号。
二、技术规程1.选用合适的材料在公共建筑能耗远程监测系统中，所选用的材料直接决定系统的可靠性和使用寿命。
因此，在系统的选择上，应严格按照规程要求，选用可靠性高、使用寿命长的材料。
2.设计合理的安装位置公共建筑能耗远程监测系统的传感器应该安装在能够反映公共建筑整体能耗状况的区域内，同时应避免传感器的受损和误读问题。
因此，在系统的设计中，应该根据不同的建筑类型，合理规划传感器的数量和安装位置。
3.统一维护管理公共建筑能耗远程监测系统需要统一的维护管理，以确保系统的长期稳定运行。
在日常的维护管理中，应对采集到的数据进行定期检查和维护，及时更新系统中的数据，确保数据的准确性和可靠性。
4.制定应急预案在公共建筑能耗远程监测系统的应急预案中，需要包括如何在系统异常情况发生时及时进行处理和修复。
同时，应当制定应急联络人员名单和故障修复流程图，并根据实际情况定期进行预案检查和更新。
三、优点和前景公共建筑能耗远程监测系统具有以下优点和前景：1.提高能耗监管质量，实现能源的合理利用和节约；2.实现远程虚拟实验室控制，有效地减少人力物力成本；3.推广应用后，将大有可为，可以在较长的时间内为人们生活和工作带来便利。
以上就是关于公共建筑能耗远程监测系统技术规程的文章，相信这一系统的推广应用将会为我们的生活带来很多便利，同时也肩负着为广大用户提供更高质量的服务的重任。
医院能耗分析系统
EMC-2000医院能源管理系统北京和欣运达科技有限公司2015年4月9日目录一、概述 (1)二、系统简介 (1)三、系统功能 (2)1、管理中心 (2)2、数据采集 (3)3、能耗报表分析和经济性分析 (4)4、计划与实绩管理 (5)5、平衡优化管理 (6)6、能耗指标管理 (8)7、报警管理 (9)8、权限维护管理 (10)一、概述Hysine与多个高等院校及科研机构合作研制开发的EMC-2000建筑设备节能控制与管理系统，主要针对大型公共建筑的节能应用，提供建筑能耗监测、设备节能运行管理及售后服务一体化解决方案，适用于新建、改建、扩建项目中建筑机电设备能效跟踪控制节能管理。
EMC-2000建筑设备节能控制与管理系统以建筑能耗监测技术为基础，以建筑机电设备节能控制技术为手段，实现对中央空调、风机、水泵、采暖、照明等系统设备运行效率的动态分析及设备的运行节能控制，为用户提供先进高效的综合能源管理解决方案。
秉承为用户创造价值的理念，Hysine拥有一支具有丰富节能管理行业经验的专家顾问团队和技术服务团队，既可以为建筑业主及管理单位提供前期的建筑能耗诊断和节能系统优化设计，还可以为用户建立能源指挥和控制组织管理体系，通过定制智能化、个性化的高效能源管理解决方案为用户带来持续的能源节约。
二、系统简介EMC-2000是Hysine研发的大型建筑建筑能源管理系统，实现对建筑现场及远程能耗（电、水、气、冷、热量的分类计量以及电能的分项计量，）实时动态监测、能耗管理及能效分析工作，帮助业主实现持续管理能源并降低能耗。
整个能源管理系统由管理中心、主干通信网络、数据采集器、智能电表等组成，同时为与上一级能耗监测和管理系统连接预留系统接口。
本项目需要监测48家医院的水、电、燃气总表数值，通过宽带、ADSL、光纤、GPRS等方式传输到监控管理中心，实现对各个医院的能耗数据实时监测，并进行相应的对比分析。
三、系统功能1、管理中心能源管理中心相当于整个系统的大脑，通过对现场数据采集器上传的数据进行存储、统计和分析，为业主提供有效的能源使用和持续的能源节约提供实施依据；2、数据采集采用远程传输等手段及时采集能耗数据，对建筑能耗进行分类、分项精确计量，计量数据远程传输，数据采集与存贮，数据统计与分析，数据发布与远传，全面采集各种表具实时数据。
医院能耗监管系统功能设置
医院能耗监管系统功能设置叶东矗;陈木子;郝思佳【摘要】大型公共建筑节能降耗已成为我国现阶段节能减排工作的重点,加强能耗管理、高效用能是国民经济和社会发展\"十三五\"计划的重要内容.近年来节能、环保、可持续发展的理念已深入人心,受到广泛重视和推广,卫生领域也提出绿色医院的理念.文章结合医院建设的特殊背景,对医院能耗监管系统的功能设置进行探讨.【期刊名称】《解放军医院管理杂志》【年(卷),期】2019(026)005【总页数】3页(P443-445)【关键词】能耗监管系统;节能降耗;能耗管理【作者】叶东矗;陈木子;郝思佳【作者单位】四川大学华西医院,成都 610041;四川大学华西医院,成都 610041;四川大学华西医院,成都 610041【正文语种】中文【中图分类】R197.32随着医院业务量的持续增长以及医院规模的不断扩大，医院的建筑能耗水平呈现自然增长趋势，如何提升能源利用效率、控制能耗增长是医院管理人员面临的极为现实且严峻的问题。
为加强安全生产运行，实现节能管理，众多医院已启动能耗监管系统的新建工作，希望能够借助医院能耗监管系统以进一步提升医院整体节能水平，降低医院综合运行成本[1]。
本文针对医院能耗监管平台的功能设置进行探讨。
1 医院能耗监管系统概述医院能耗监管系统是涵盖面广泛的综合系统，涉及工业自动化、建筑智能化、数据采集分析等众多技术领域[2]。
该系统能够通过智能化自动集成来对医院能源消耗进行采集分析，最终达到节约与改善能源消耗的目的。
结合医院实际需求，从系统功能维度角度考虑，医院建筑能耗监管系统应能提供3D信息展示子系统、实时监测子系统、视频监控子系统、节能控制子系统、节能管理等专业系统功能(图1)。
图1 能耗监管系统具体要求通过该系统可实现一体式的后勤管理，使后勤管理更加主动、便捷及可视化，及时响应能耗问题，并实现后勤可评价化。
2 系统设置总览2.1 系统登录验证系统采用B/S架构，即通过浏览器访问，仅当输入正确的用户名和密码后才能进入系统；分级管理，不同权限用户仅访问到特定的界面，只能进行与权限对应的操作。
医院建筑用能状况分析与节能建议
《 筑照 明设计 标准 》 Ｇ ５ ０ ４ ２ ０ ） 的相 关标 建 （ Ｂ ０３－ ０ ４ 中
准。
２ 选 择合 适 的照 明光 源 和装置 。照明节 能 的关 ）
键 是采 用高 效光 源 。 同 的高效 光 源各 有其 特 点及 不 适 用 场所 ， 设 计 时应 根 据 应 用 场所 的条 件 ， 择 在 选
照 明效 果会 大 大 增 加 医 院 开支 ， 因此 ， 结 合 不 同 要
场 所 的要求 ， 照 明 的设计 、 从 灯具 选 取 、 期 照 明设 后
室 内温度 的要 求 及设 定时 间 的不 同 。 可按 照 所设 定
的补 偿 曲线求 出合适 范 围 的供 水 温度 ， 过 调节 蒸 通 汽 电动 阀 的开度 ， 现 蒸 汽流 量 的调 节 ， 而 完 成 实 从 供 水 温度一 室 外温 度 的 自动气 候 补偿 ， 免 室温 过 避 高造 成 能源浪 费 ， 采用 气 候补 偿器 后 不 同 的系统 可
医疗 技 术 的不 断 进 步 、 疗 设 备 的不 断 完 善 ， 院 诊 医
功能 将进 步 强大 。并 且 ， 患者 对就 医环 境 和 医护 人 员 对工作 环 境 的舒适 度要 求越 来 越高 。 得 医 院 使
能 耗 不 断提 高 。医 院建 筑 消 耗 的能 源 形 式包 括 电
使各 支 管之 间保 持均衡 ， 时调 试系 统 管 网水 力 平 同 衡， 以降 低 近端 过 热 房 间 采 暖量 ， 免远 端 个 别 房 避
以使空 调制 冷循 环 的制冷量 增 大制 冷 系数提 高 ， 进 而 使耗 电量 降低 。
２２照 明 系 统 节 能 －
间偏 冷 的现象 ． 减少 热 能浪 费 的 同时提 高 了舒 适 在
医院建筑能耗监管系统运行管理技术导则
附件2：医院建筑能耗监管系统运行管理技术导则（试行）二〇一四年五月前言根据国家卫生和计划生育委员会、住房和城乡建设部、财政部的要求，为建立医院节能工作的长效机制，推进和深化节约型医院建设，编制组在总结和吸收了国内外建筑能耗分项计量、医院节能监管成果和经验的基础上，以我国现行相关标准和导则为依据，结合我国医院实际情况，制定本导则。
本导则与《医院建筑节能监管系统建设技术导则》相配套，规定了医院建筑能耗监管系统运行管理的内容和方法。
本导则包括管理机制与制度、计量装置管理、报表管理、系统网络及设备运行管理、数据保存及备份、数据中心维护、软件升级维护等内容。
本导则编制受国家卫生和计划生育委员会委托，由中国医院协会后勤管理专业委员会组织，四川大学华西医院、新疆维吾尔自治区人民医院、广东省人民医院、武汉大学人民医院、北京协和医院、解放军总医院、上海交通大学医学院附属第三人民医院、中国医科大学第一附属医院、郑州大学第二附属医院、江苏省中医院、北京世纪坛医院等单位共同编制。
本导则主要起草人：张伟、王志伟、谢磊（中国医院协会后勤管理专业委员会）杜栩、刘建、张栋良、黄世清、倪毅、唐昭斌、冯一、白春雷、汪剑、张宏伟、包满、邱访、谭西平（四川大学华西医院）路小军、刘翠萍、郭涛、于爱平（新疆维吾尔自治区人民医院）郭凇含、袁向东（广东省人民医院）鲁峋、朱嘉龙（武汉大学人民医院）柴建军（中国医学科学院北京协和医院）王树峰（中国人民解放军总医院）罗蒙（上海交通大学医学院附属第三人民医院）李係仁（中国医科大学第一附属医院）陈瑞珍（郑州大学第二附属医院）虞玉津（江苏省中医院）周保利（首都医科大学附属北京世纪坛医院）目录1. 总则 (1)2. 适用范围 (1)3. 名词解释 (1)4. 编制依据 (3)5. 管理要求 (4)6. 报表管理 (5)7. 数据使用 (6)8. 数据保存及备份 (7)9. 计量装置管理 (8)10. 医院能耗监管中心维护管理 (8)11. 网络及设备管理 (8)1. 总则1.1 范围本导则规定了医院建筑能耗监管系统的管理机制、管理范围和内容，以指导我国医院建筑能耗监管系统的运行管理。
医院建筑能耗监管系统建设技术国家导则
4.5 能耗数据采集设备
⑵ 电量计策模块性能
对于用于内部节能管理用途的电量计测模块，应具备计量三项
（单项）有功电量的功能，具有数据远传功能，具有RS-485或 者M-BUS标准串行电气接口，采用MODBUS标准开放协议或
符合《多功能电能表通信规约》中的有关规定。
配用电流互感器的精确度等级应不低于0.5级。
医院建筑能耗监管系统建设技术导则
福建新开普信息科技有限公司
---专业能源监管综合解决方案提供者
目录
1
2
总则
名词解释 3 编制依据
能耗分析与管理 医院建筑能耗监管系统架构
目录
5 6
4
医院建筑能耗监管系统软件基本功能
1.总则
制定医院建筑能耗监管系统的建设内容及技术要求，指导
医院检测平台的搭建，通过实时数据采集，实行医院分类、分
一卡通
交互终端 • • • • •
环境
监测终端 • • • • • •
安防
现场终端 • • • • • • • •
计量控制 一体化 终端 • • 单三 相相 预预 付付 费费 电电 能能 表表
CO2
IP
单三 相相 电电 能能 表表
电电电 力力力 参谐无 数波功 监监补 测测偿 终补终 端偿端 终 端
4.5 能耗数据采集设备
⑶ 燃气表
①燃气表精度应不低于B级
②燃气表应具有监测和计量燃气体积流量的功能 ③燃气表应能够保证在环境温湿度-10~40℃，45%~95%下 正常工作
④燃气表应具备过流量关阀：当燃气流量超过规定的最大流量 时，阀门自动关闭，可以防止因燃气管道串压、破裂出现的不 安全故障。
⑤应具有数据远传功能，具有RS-485或者M-BUS 标准穿行电气接口，采用M-BUS标准开放协议或 符合《多功能电能表通信规约》DL/T645-1997中 的有关规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
医院建筑能耗分析系统
1概述
现代医院对建筑装潢、温湿度控制、空气洁净度、环境安全和信息自动化都有很高的要求。
医院建筑是所有建筑中使用功能最为复杂、安全性要求最高的建筑之一。
医疗环境质量的提高，势必增加医院的运营能耗，三甲综合性医院尤其如此。
医院能耗是一般公共建筑的
1.6~2倍，医院建筑节能潜力巨大。
医院要节能，首先要了解医院建筑能耗的构成，及其能耗的特点。
综合性医院日常能耗中，电力消耗最大，主要用于照明、空调和通风、电梯、给水等设备。
其次，医院还以燃气、重油等作为主要能源，用于供应蒸汽、热水、消毒、洗涤、厨房以及冬季供暖等。
而在电力消耗中，空调系统用电的比例超过50%。
Acrel-5000能耗分析与能源管理系统通过对医院建筑具体进行详细的能耗分析，安装分类分项智能能耗计量装置，采用远程传输等手段及时采集能耗数据，实现建筑能耗的在线监测和动态分析，在保证供电可靠性并且不减少病人和医务人员的舒适体验前提下，通过能耗分析和管理，大大减少医院建筑的能耗。
三甲医院节能潜力大，是建筑节能的重点领域。
节能的前提是掌握详细、分项的能耗数据，通过数据分析提高医院的能源使用效率。
2系统特点
●
对主要能耗设备进行实时跟踪，计算中央空调实时的COP 值并绘制COP 曲线●
集成各类仪表通信协议，可对各类型能耗数据进行采集；●
建立医院的能耗计量体系，对建筑能耗实现“CT 式”管理；●
通过能耗数据分析，发现能耗黑洞；●
为节能改造指明方向，并验证节能效果；●
横向比较相同类型建筑的能耗数据，通过能耗公示鼓励先进、督促落后；●数据传输采用MD5认证算法以及AES 加密算法，保证信息传输的可靠性、保密性。
3系统结构
系统根据具体的工程情况来组网，采用分层分布式结构。
根据项目规模的大小，可以灵活选择通讯介质和组网方式。
当设备比较集中时，通讯介质通常采用屏蔽双绞线和五类八芯屏蔽电缆；当系统设备比较分散时，可采用光纤作为通讯介质，组网方式可以采用光纤环网或者光纤星型网；如果设备较少而且非常分散，可以采用无线通
讯设备组网。
由于医院建筑规模比较大，设备数量多而且安装比较分散，我们采用光纤环网模式进行
组网，组网示意图如所示：
能耗分析系统组网示意图
4解决方案
对医院的能耗的分类分项示意图如图所示：
2
医院能耗分类分项统计示意图
●通过在医院内安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，
实现建筑能耗的在线监测、数据处理及数据远程传输和动态分析；
●全面监视各个独立科室或单体建筑内每个环节的能源消耗，重点监视中央空调用电和用
气量，根据能耗数据统计、记录、分析和管理，评估各区域能耗水平和趋势预测；
●建筑物、采集器、采集点、分类分项能耗等信息依据各地能耗监测系统的要求进行编码，
能耗数据经加密后可按要求定时上传至上级能耗监测数据中心；
●利用已有的设备管理系统或电力管理系统的已有数据，进行数据按能耗类型进行拆分或
汇总。
全面分析能耗数据发现节能空间，并通过各种管理手段或节能改造的方式帮助实
现持续节能；
●可根据客户需要配套医院能耗监测室，除了满足基本的能耗数据上传服务外，还可为用
户提供个性化报表与分析服务。
5系统功能
5.1能耗平台主页面
系统能耗平台主页图
概要显示当月、当年用能情况，并与往年同期用能进行对比，掌握用能趋势。
实时动态
监测医院当前用电功率。
通过设置每日用能的计划值，实现用能的定额管理，并与实际用能
进行对比，对可能出现的用能突增进行预警。
将各类用能折算为标准煤，全局掌握医院用能
情况。
3
5.2用能趋势分析
用能趋势分析图
通过用能趋势图，快速定位用能负荷高峰，并逐级定位高峰能耗的组成，为移峰填谷找
到依据。
5.3节能足迹
能耗对比图
记录每一次节能改造的过程和记录，通过改造后的同比分析，使原来无法说清楚的节能
改造效果变得可量化、可比较、可评价，展示节能工作所取得的成果。
5.4报表服务
4
能耗报表图
按需定制的各类报表，包括分户能耗、设备能耗、数据集抄等，并可将数据导出到Excel
5
等电子文件，方便日常管理工作。
5.5CS 和BS 两种访问方式
系统访问方式图系统提供C/S 和B/S 两种访问模式，C/S 访问模式客户端响应速度快，充分发挥客户端PC 的处理能力，减轻服务器的压力。
B/S 访问模式不需要安装客户端，任何地方只要有一台可以上网的电脑即可访问服务器，做到了真正的跨网络、跨平台访问。
5.6系统灵活扩展
系统配置图
系统可根据医院实际用能情况，灵活配置用能类型、用能结构、用能设备、用能区域、监测参量等基本信息，对系统上线后发生的用能回路、用能设备的增加亦只需进行配置即可。
系统可以通过互联网接入单个或多个单位的用能情况，进行集中管理。
5.7集团式能耗管理模式
系统将归属同一集团、同一区域的单位的GPS 坐标标注在电子地图上，鼠标停靠在坐标上可显示该企业的能耗概况，双击图标后可显示企业用能的详细情况，方便集团公司对下属分公司、门店进行集中管控。
5.8远程集抄
将分散分布的能源监测计量表具通过能源管理系统连接在一起，各表数据采集时间偏差
6
十分微小，大大减轻人工抄表的工作量，实现“能耗信息采集自动化、数据传输网络化、管理数字量化、决策科学化”的目标。
5.9电能质量管理
电能质量管理图
通过与电能管理系统的数据接口，可将电能管理中的数据引入到能耗系统中进行分析，包括三相电流、三相电压、功率、功率因素、谐波等。
