电力电缆截面

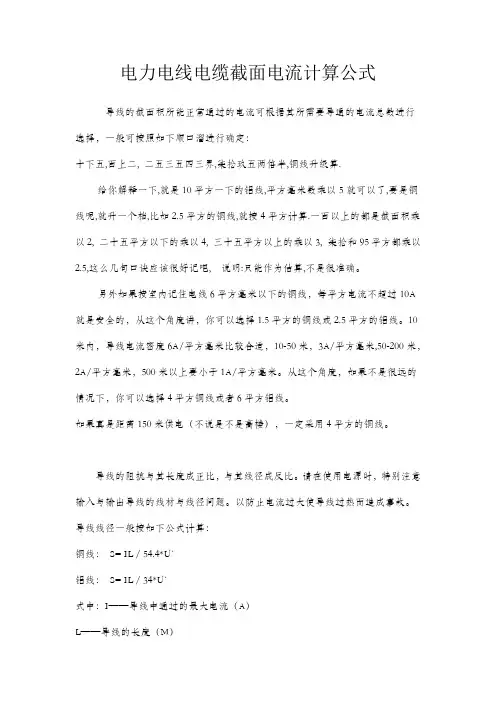

电力电线电缆截面电流计算公式
电力电线电缆截面电流计算公式导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
110kv电力电缆常见的规格及其结构用量
一、110kv电力电缆的常见规格及结构近年来，随着国家电力行业的快速发展，110kv电力电缆的需求量也在不断增加。
110kv电力电缆作为输送高压电力的重要设备，其规格及结构用量对于电力行业的发展至关重要。
在实际应用中，110kv电力电缆的规格和结构对于输电线路的安全稳定运行起着至关重要的作用。
深入了解110kv电力电缆的常见规格及其结构用量对于行业发展具有重要意义。
1. 110kv电力电缆的常见规格110kv电力电缆的常见规格主要包括导体截面、绝缘层厚度、护套厚度等。
（1）导体截面：110kv电力电缆的导体截面一般为240mm²、300mm²、400mm²等。
（2）绝缘层厚度：110kv电力电缆的绝缘层厚度达到特定要求，一般在35mm以上。
（3）护套厚度：110kv电力电缆的护套厚度一般在3mm以上。
2. 110kv电力电缆的结构用量110kv电力电缆的结构用量包括导体、绝缘层、护套等。
（1）导体：110kv电力电缆的导体采用多股铝或铜绞线制作，其导体截面与输电距离、输电功率等有一定的关系。
通常情况下，110kv电力电缆的导体采用铜绞线制作，导体的结构用量根据具体的输电要求进行设计。
（2）绝缘层：110kv电力电缆的绝缘层一般采用交联聚乙烯（XLPE）材料制作，其结构用量与电缆的规格、电压等有一定的关系。
110kv电力电缆的绝缘层需要具有良好的耐电压、耐热、耐候等性能，以保证电力输送的安全可靠。
（3）护套：110kv电力电缆的护套一般采用聚乙烯（PE）材料制作，用于保护电缆免受外部机械损伤和化学侵蚀，其结构用量与电缆的长度、敷设环境等有一定的关系。
110kv电力电缆的护套需要具有良好的机械强度和耐候性能，以保证电缆在各种敷设环境下能够正常运行。
二、110kv电力电缆规格及结构用量的影响因素110kv电力电缆的规格及结构用量受到多方面因素的影响，主要包括输电距离、输电功率、敷设环境、敷设方式等。
电力电缆横截面积
电力电缆横截面积电力电缆横截面积是指电力电缆在垂直于电流传输方向上的截面积大小。
它是电力电缆设计和选择的重要参数之一，直接影响着电力系统的安全可靠运行。
本文将从电力电缆横截面积的定义、计算方法、影响因素等方面进行详细介绍。
一、电力电缆横截面积的定义电力电缆横截面积是指电力电缆截面在某一方向上的面积大小，通常用平方毫米（mm²）作为单位。
它是电力电缆输送电能的主要通道，决定了电流的容量和传输能力。
横截面积越大，电缆的导体越粗，电阻越小，输送能力越强。
电力电缆横截面积的计算方法与电流密度、电阻、电压降等因素有关。
一般来说，可以使用以下公式计算电力电缆的横截面积：横截面积（mm²）= 电流（A）/ 电流密度（A/mm²）三、影响电力电缆横截面积的因素1. 电流大小：电力电缆横截面积与电流大小成正比关系。
当电流增大时，为了保证电缆正常工作，需要增大横截面积，以降低电缆的电阻和电压降。
2. 电流密度：电力电缆横截面积与电流密度成反比关系。
在规定的电流密度下，电缆的横截面积越大，导体截面积越粗，电流密度越小，从而减小了电缆的电阻和电压降。
3. 环境温度：环境温度的升高会导致电缆导体温度升高，进而影响电线电阻。
为了保证电缆正常工作，需要根据环境温度选择合适的导线横截面积。
4. 电缆长度：电力电缆长度的增加会导致电缆的电阻和电压降增大。
为了降低电阻和电压降，需要增大电缆的横截面积。
5. 电压等级：不同电压等级的电力电缆对应的横截面积也不同。
通常来说，高压电力电缆的横截面积要比低压电力电缆大。
四、电力电缆横截面积的选择与应用在实际工程应用中，选择合适的电力电缆横截面积是非常重要的。
一方面，如果电缆的横截面积过小，将导致电缆过载，影响电力系统的正常运行；另一方面，如果电缆的横截面积过大，不仅会浪费资源，还会增加工程成本。
因此，在选择电力电缆横截面积时，需要综合考虑电流大小、电流密度、环境温度、电缆长度、电压等级等因素，根据工程实际情况进行合理选择。
电缆截面与电流对照表
电缆截面与电流对照表1. 简介在电气工程中，电缆是一种用来传输电力或信号的导线，它由一个或多个导体（通常是铜或铝）组成，并通过一层绝缘材料来保护导体。
电缆的截面大小直接影响其承载的电流能力，本文将介绍不同电缆截面与其可承载的电流之间的对照关系。
2. 电缆截面与电流对照表以下是常见电缆截面与其可承载的电流之间的对照表：电缆截面（mm²）单芯电缆可承载电流（A）多芯电缆可承载电流（A）1 13.7 11.51.5 17.0 14.02.5 23.9 19.54 32.4 26.06 40.1 33.0 10 55.6 45.0 16 74.8 61.0 25 98.3 79.0 35 123.0 96.0 50 153.0 119.0 70 184.0 144.0 95 226.0 177.0 120 262.0 207.0 150 300.0 240.0 185 340.0 270.0240 398.0 312.0300 455.0 360.0注意：以上表格中的电流值仅供参考，实际应用中还需考虑其他因素（如环境温度、散热条件等），以确保电缆的安全使用。
3. 电缆截面与电流关系的解释电缆截面与电流的关系可以通过以下原理解释：电流通过导线时会产生一定的电阻，而电阻会导致能量的损耗，同时也会产生热量。
电缆截面大，导线的截面积也大，电流通过时的电阻较小，导致电缆可以承载较大的电流。
然而，随着电流的增大，导线会产生更多的热量，如果电缆截面太小，无法及时散热，会导致电缆温度升高，甚至引起过热现象。
因此，为了确保电缆的安全使用，需要根据实际情况选择合适的电缆截面。
4. 电缆截面选择的其他因素除了可承载的电流外，选择电缆截面还需考虑以下因素：4.1 环境温度环境温度会影响电缆的散热能力，高温环境下电缆的散热能力会减弱，导致可承载电流下降。
因此，在高温环境中，应选择更大截面的电缆。
4.2 散热条件电缆的散热条件也会直接影响其可承载电流。
电缆截面选用
电缆截面选用
摘要：
1.电缆截面的概念
2.电缆截面的选用原则
3.电缆截面的计算方法
4.电缆截面的选择对电力系统的影响
5.结论
正文：
一、电缆截面的概念
电缆截面是指电缆在垂直于轴线的平面上的面积，通常用平方毫米（mm）表示。
电缆截面是电缆的一个重要参数，直接影响电缆的性能和应用范围。
二、电缆截面的选用原则
1.满足负载电流需求：电缆截面的选用应满足电力系统正常运行时负载电流的需求，以保证电缆在正常运行时不会因为电流过大而产生过热现象。
2.考虑线路长度：电缆截面的选用应考虑线路长度，长距离传输时，由于线路电阻和电感的影响，电缆截面应适当加大以降低线损。
3.考虑环境温度：环境温度对电缆的载流量有影响，温度较高时，电缆截面应适当加大以提高电缆的散热能力。
4.考虑电缆敷设方式：电缆敷设方式不同，对电缆截面的要求也不同。
如直埋敷设和架空敷设的电缆，由于散热条件不同，电缆截面应作相应调整。
三、电缆截面的计算方法
1.根据负载电流和线路长度，查表或计算得出电缆截面。
2.参照设计规范和标准，结合工程实际情况，进行电缆截面的选择。
四、电缆截面的选择对电力系统的影响
1.电缆截面过大，会增加电缆的成本和线路的敷设难度，同时可能造成铜资源的浪费。
2.电缆截面过小，会导致电缆过热、线损增大、降低电缆的使用寿命，甚至可能引发火灾等安全隐患。
电缆截面选用
电缆截面选用摘要：一、电缆截面的概念与重要性1.电缆截面的定义2.电缆截面对系统性能的影响二、电缆截面的选用原则1.电流负荷能力2.散热性能3.安装环境与敷设方式4.成本与可靠性三、电缆截面的选择实例分析1.低压电缆截面选择2.中压电缆截面选择3.高压电缆截面选择四、我国电缆截面选用的相关规定与标准1.电缆截面选用的国家标准2.电缆截面选用与验收的注意事项正文：一、电缆截面的概念与重要性电缆截面，是指电缆导体的横截面积。
在电力系统中，电缆截面的选用对于保证电力系统的安全、稳定运行具有至关重要的作用。
合适的电缆截面可以降低线损、提高系统运行效率，同时还能保证电缆的使用寿命与安全性能。
二、电缆截面的选用原则1.电流负荷能力：电缆截面应根据所承受的电流负荷来选择，以保证电缆在正常运行时不会过载。
过载会使电缆温度升高，影响电缆的使用寿命与安全性能。
2.散热性能：电缆截面应考虑散热性能，以降低线损。
对于电流较大的电缆，选用较大截面的导体有利于散热，从而减少线损。
3.安装环境与敷设方式：电缆截面的选择应考虑安装环境与敷设方式，如直埋、架空、隧道等。
不同的敷设方式对电缆的散热条件、抗拉强度等要求不同，因此需要选用合适的电缆截面。
4.成本与可靠性：在满足前述性能要求的前提下，应尽量选择成本较低、可靠性较高的电缆截面。
三、电缆截面的选择实例分析1.低压电缆截面选择：低压电缆主要用于配电系统，其截面选择应根据用电设备的功率、电流以及敷设方式等因素确定。
一般可参照相关设计规范或采用经验公式进行计算。
2.中压电缆截面选择：中压电缆主要用于城市配电网、工矿企业等领域，其截面选择需综合考虑电流负荷、敷设方式、线路长度等因素，以确保系统运行的安全与稳定。
3.高压电缆截面选择：高压电缆主要用于长距离输电，其截面选择需要充分考虑线路条件、输电容量、系统稳定性等因素，以确保输电过程的安全、高效。
四、我国电缆截面选用的相关规定与标准1.电缆截面选用的国家标准：我国在电缆截面选用方面有严格的标准规定，如GB/T 12706.1-2008《额定电压1kV～35kV 交联聚乙烯绝缘电力电缆》等。
电力电缆截面载流量对照表
电力电缆截面载流量对照表电线电缆截流量的速算法在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积1.5～185mm2的电线电缆速算法.1.速算法速算法是以计算标称截面积的载流量为基础的.速算表达公式为IN = K1K2K3K4αS式中:IN ——电线电缆的速算载流量,A;S ——线缆标称截面积,mm2;α——速算电流系数,见附表,A/ mm2;K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折.截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 2.5 1.5电流系数α(A/ mm2) 3 3.5 4 4.5 5 6 7 8 9 10 14 182.举例[例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= 4.5,K1=K2=K3=K4 =1.则IN = 4.5× 50 =225(A)查手册,橡皮绝缘铜线的载流量为230A.(2)塑料铝线:若改用塑料铝线,K2 = 0.95,其计算公式为INˊ= 0.95 IN= 0.95 × 225= 214(A)查手册,塑料绝缘50 mm2铝电线的载流量为215A.[例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室内配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少解:(1)环境温度为30℃:K1= 0.9,则INˊ= 0.9 × 225= 202.5(A)查手册,环境温度为30℃时,载流量为215A.(2)4根钢管保护:K4 =0.6,折算电流为IN〃= 0.6 × 225= 135(A)查手册,4根电线穿钢管时,载流量为137A.(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70 mm2即可.就看看丁咚.：引用加为好友发送留言2006-12-23 21:16:00。
电缆截面的计算
1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。
可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。
2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。
使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
定额中的 电力电缆截面现在35一下指的是什么
定额中的电力电缆截面现在35一下指的是什么
是总截面你还是单股截面？我有个5*16的电缆可以套这么吗？
定额中电力电缆的截面积35mm2以下，所指的是电缆其中一芯电缆线的截面积规格。
你所提到的5*16mm2电缆的截面积规格是16mm2的，5*16是表示这条电缆是5芯，每芯的截面积规格是16mm2。
选择套项时应该是套35mm2以下的这个定额子目范围。
内的选择是对的。
另外，如果电缆是不等径电缆时，如YJV-3*50*2*25时则表示这根电缆的3芯50mm2+2芯25mm2的5芯铜芯电缆，电缆的截面积规格按照50mm2计算，所以选择套项时就得套120mm2以下的子目了（不等径电缆时按照最大一芯截面积计算电缆规格并选择套项）。
1、5*16的电缆可以套电缆敷设35平方以下的定额，电缆敷设按单芯截面最大的单芯套定额，参看《2008版全国统一安装工程预算定额解释汇编》第32页110条；
2、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，５芯电力电缆敷设定额乘以系数1.3；６芯电力电缆乘以系数1.6，每增加一芯定额增加30％，以此类推。
电力电缆截面积
电力电缆截面积1.介绍电力电缆截面积是衡量电缆导电能力的重要指标，它直接关系到电缆的传输能力和安全性。
电力电缆截面积一般以平方毫米（mm²）为单位，表示电缆横截面的面积大小。
在选择电缆时，正确选择合适的截面积非常重要，它要考虑到电流负载、电缆长度以及传输效率等因素。
2.电流负载与电缆截面积的关系电缆截面积与电流负载之间存在着密切的关系。
较大的电流负载需要更大的电缆截面积，以确保电缆能够传输足够的电能而不会过热。
过小的截面积可能导致电缆过载、绝缘破损甚至火灾等严重安全问题。
根据电流负载的大小，可以通过以下公式来计算合适的电缆截面积：A=I K⋅V其中，A为电缆截面积（mm²），I为电流负载（A），K为电缆的负载能力系数（A/mm²），V为电压（V）。
3.电缆长度与电缆截面积的关系除了电流负载外，电缆长度也是选择电缆截面积的重要考虑因素。
较长的电缆会存在较大的电阻，电阻会造成电能损耗和线路压降。
根据欧姆定律，电阻与电缆截面积成反比。
因此，较长的电缆需要更大的截面积来降低电阻和压降，以确保电能传输的稳定性和效率。
4.电缆材质与截面积选择电缆材质也是选择电缆截面积的重要因素之一。
不同材质的电缆具有不同的电阻特性和导电能力。
铜导线是较好的导电材料，而铝导线则相对较差。
相同电流负载和长度的情况下，铝导线的电阻会更大，因此需要较大的截面积来弥补电阻的影响。
在电缆选型时，需要根据具体的应用场景和预算考虑材质的选择，以获取最佳的电缆截面积。
5.电缆截面积与传输效率的关系电缆截面积的大小对传输效率有着重要的影响。
较大的截面积可以降低电缆的电阻和压降，提高电能传输效率。
在长距离的电力传输中，大截面电缆可以减少能量损耗，提高传输效率。
因此，在远距离的电力输电中，常常会采用高截面积的电缆以提高传输效率。
6.电力电缆截面积的选择方法在实际应用中，选择合适的电缆截面积需要结合多个因素综合考虑。
下面是一些常用的选择方法：6.1 根据负载电流选择根据实际负载电流大小，可以通过公式计算得到合适的电缆截面积。
电力电缆截面选择
电力电缆截面的选择电力电缆截面1 电力电缆缆芯截面选择的基本要求。
1.1 最大工作电流作用下的缆芯温度，不得超过按电缆使用寿命确定的允许值。
持续工作回路的缆芯工作温度,应符合附录A的规定。
1.2 最大短路电流作用时间产生的热效应，应满足热稳定条件。
对非熔断器保护的回路，满足热稳定条件可按短路电流作用下缆芯温度不超过附录A所列允许值。
1.3 连接回路在最大工作电流作用下的电压降，不得超过该回路允许值。
1.4 较长距离的大电流回路或35kV以上高压电缆，当符合上述条款时，宜选择经济截面，可按“年费用支出最小”原则。
1.5 铝芯电缆截面，不宜小于4。
1.6 水下电缆敷设当需缆芯承受拉力且较合理时，可按抗拉要求选用截面。
2 对10kV及以下常用电缆按持续工作电流确定允许最小缆芯截面时，宜满足附录B电缆允许持续载流量（建议性基础值）、以及由附录C按下列使用条件差异影响计入校正系数所确定的允许载流量。
（1）环境温度差异。
（2）直埋敷设时土壤热阻系数差异。
（3）电缆多根并列的影响。
（4）户外架空敷设无遮阳时的日照影响。
3 不属于本规范第2条规定的其他情况下，电缆按持续工作电流确定允许最小缆芯截面时，应经计算或测试验证，且计算内容或参数选择应符合下列规定：（1）中频供电回路使用非同轴电缆，应计入非工频情况下集肤效应和邻近效应增大损耗发热的影响。
（2）单芯高压电缆以交叉互联接地当单元系统中三个区段不等长时，应计入金属护层的附加损耗发热影响。
（3）敷设于塑料保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。
（4）敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。
（5）施加在电缆上的防火涂料、包带等覆盖层厚度大于1.50mm时，应计入其热阻影响。
（6）沟内电缆埋砂且无经常性水份补充时，应按砂质情况选取大于2.0℃·m/W 的热阻系数计入对电缆热阻增大的影响。
电力电缆截面
电力电缆截面3. 7电力电缆截面3. 7. 1电力电缆导体截面的选择，应符合下列规定：1最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。
持续工作回路的电缆导体工作温度，应符合本规范附录A的规定。
2最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。
3最大工作电流作用下连接回路的电压降，不得超过该回路允许值。
4 10kV及以下电力电缆截面除应符合上述1〜3 款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。
10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B的规定。
5多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2，铝导体不宜小于4mm 2。
6敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。
3. 7. 2 10kV及以下常用电缆按100 %持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。
1环境温度差异。
2直埋敷设时土壤热阻系数差异。
3电缆多根并列的影响。
4户外架空敷设无遮阳时的日照影响。
3. 7. 3除本规范第3.7.2条规定的情况外，电缆按100 %持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1含有高次谐波负荷的供电回路电缆或中频负荷回路使用的非同轴电缆，应计入集肤效应和邻近效应增大等附加发热的影响。
2交叉互联接地的单芯高压电缆，单元系统中三个区段不等长时，应计入金属层的附加损耗发热的影响。
3敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。
4敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。
5施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5mm时，应计入其热阻影响。
常用电缆线径规格
常用电缆线径规格摘要：1.电缆线径规格的常见分类2.不同类型电缆线径规格的用途和特点3.选择合适的电缆线径规格的注意事项正文：常用电缆线径规格主要分为以下几类：1.电力电缆电力电缆主要用于电力系统中的输电、配电和变电站等场所。
常见的电力电缆线径规格有：1kV、10kV、35kV、110kV、220kV等。
电力电缆的截面面积较大，通常在1000mm以上，以承受较高的电压和电流。
2.控制电缆控制电缆主要用于电气控制系统和自动化系统中的信号传输、控制和保护。
常见的控制电缆线径规格有：0.5mm、1.0mm、1.5mm、2.5mm、4.0mm等。
控制电缆的截面面积较小，通常在1000mm以下，以满足低电压、小电流信号传输的要求。
3.通信电缆通信电缆主要用于通信系统中的电话线、数据线和电视线等。
常见的通信电缆线径规格有：0.5mm、0.75mm、1.0mm、1.5mm等。
通信电缆的截面面积介于控制电缆和电力电缆之间，以满足不同通信信道的传输要求。
4.铠装电缆铠装电缆是一种具有金属铠装层的电缆，主要用于保护电缆免受外部机械损伤和电磁干扰。
常见的铠装电缆线径规格有：1.0mm、1.5mm、2.5mm、4.0mm等。
铠装电缆的截面面积与普通电缆相似，但其具有更强的抗拉、抗压和抗磨损能力。
在选择合适的电缆线径规格时，需要考虑以下几个方面：1.电缆的用途：根据电缆所连接设备的电压、电流和传输速率等参数，选择合适的电缆线径规格。
2.电缆的敷设方式：根据电缆敷设的环境条件（如温度、湿度、压力等）和敷设方式（如直埋、架空、管道等），选择具有相应防护性能的电缆线径规格。
电力电缆规格型号表大全
电力电缆规格型号表大全电力电缆是一种用于输送电力的专用电缆，其规格型号表是电力电缆产品的重要标准之一。
不同的规格型号表能够反映出电力电缆的电压等级、导体截面、绝缘材料、外护套材料等重要参数，对于选型和使用具有重要的指导作用。
下面将介绍一些常见的电力电缆规格型号表，以供参考。
1.交联聚乙烯绝缘电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJV 0.6/1 1.5~1000 1×1.5~1×1000YJV22 6/10 10~630 1×10~1×630YJV32 8.7/10 25~630 1×25~1×6302.交联聚乙烯绝缘钢带铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJV22 8.7/15 25~630 3×25~3×630YJV42 18/30 50~800 3×50~3×8003.交联聚乙烯绝缘钢丝铠装电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2) YJV22 8.7/15 25~630 1×25~1×630YJV32 12/20 35~800 1×35~1×800YJV42 18/30 50~1000 1×50~1×10004.交联聚乙烯绝缘聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2) YJLV 0.6/1 1.5~1000 1×1.5~1×1000YJLV22 6/10 10~630 1×10~1×630YJLV32 8.7/10 25~630 1×25~1×6305.交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJLV32 12/20 35~630 3×35~3×630YJLV42 18/30 50~800 3×50~3×8006.交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆规格型号表型号电压等级(kV)导体截面(mm2)线芯，截面(Nos.×mm2)YJLV22 8.7/15 25~630 1×25~1×630YJLV32 12/20 35~800 1×35~1×800YJLV42 18/30 50~1000 1×50~1×1000以上是一些常见的交联聚乙烯绝缘电力电缆规格型号表，这些规格型号表可以根据不同的工程要求和使用环境选用适当的电缆产品，以确保电力输送的安全可靠。
