炭黑对橡胶性能的影响
白炭黑的用途及作用橡胶
白炭黑的用途及作用橡胶概述白炭黑是一种由二氧化硅组成的无机化合物，其化学性质稳定，物理性质特殊。
在橡胶工业中，白炭黑被广泛应用于橡胶制品的填充剂和增强剂中，具有重要的作用。
本文将介绍白炭黑在橡胶中的用途及作用，旨在提供有关的科学知识和应用实例，以促进橡胶行业的发展和技术进步。
白炭黑的用途白炭黑在橡胶制品中有多种用途，主要包括以下几个方面：增强剂白炭黑的颗粒形状和表面积特性使其在橡胶制品中具有良好的增强作用。
它可以增加橡胶制品的强度、硬度和耐磨性，并能提高抗拉强度和疲劳寿命。
因此，白炭黑常被用作增强剂来改善橡胶制品的综合性能。
填充剂白炭黑的高比表面积和吸附性能使其成为一种优良的填充剂。
它可用于提高橡胶制品的体积和质量，并改善其加工性能。
通过添加适量的白炭黑，可以有效降低橡胶制品的成本，提高其性能和可靠性。
硫化活性促进剂白炭黑在橡胶的硫化过程中能够促进硫的分散，提高橡胶的硫化速度和程度。
这是因为白炭黑表面的氧化物可作为硫化反应的催化剂，促进硫化剂和橡胶之间的反应，并加速硫与橡胶的交联作用。
因此，白炭黑常被用作硫化活性促进剂，以提高橡胶制品的硫化效果和质量。
抗老化剂白炭黑在橡胶中的分散性能较好，能够有效分散并阻止橡胶中的氧气、光线和热能的深入渗透，从而减缓橡胶的老化过程。
因此，白炭黑常被用作抗老化剂，可以延长橡胶制品的使用寿命和稳定性。
导电填料白炭黑具有较高的导电性能，可用作橡胶导电填料。
通过添加适量的白炭黑到橡胶中，可以降低橡胶的电阻率，提高橡胶制品的导电性能。
这在一些特定的橡胶制品中十分重要，如防静电橡胶、导电密封圈等。
白炭黑的作用白炭黑在橡胶中的作用主要体现在以下几个方面：增强橡胶的物理性能白炭黑能够填充橡胶的空隙，增加橡胶的体积和质量，提高橡胶制品的硬度、强度和耐磨性。
通过调节白炭黑的用量和分散性能，可以有效控制橡胶制品的物理性能和力学性能。
促进橡胶的硫化反应白炭黑可促进橡胶的硫化反应，通过提高硫化速度和程度，加强橡胶的交联作用。
炭黑在橡胶中的分散
炭黑在橡胶中的分散橡胶是一种常见的高分子材料，广泛应用于汽车轮胎、橡胶管、橡胶密封件等领域。
为了提高橡胶的性能，通常需要添加一些填料，其中炭黑是最常用的一种。
炭黑的加入可以增加橡胶的强度、耐磨性和耐候性。
然而，炭黑的分散性对橡胶的性能有着重要的影响。
炭黑是一种由碳元素组成的黑色颗粒状物质，具有较大的比表面积和吸附性能。
在橡胶中，炭黑的主要作用是填充剂和增强剂。
填充剂的作用是填充橡胶分子链之间的空隙，增加橡胶的体积，并提高橡胶的硬度和强度。
增强剂的作用是增加橡胶的拉伸强度和耐磨性。
然而，如果炭黑不能均匀分散在橡胶中，会导致橡胶的性能不稳定，甚至影响到整个制品的质量。
炭黑在橡胶中的分散可以通过物理和化学方法来实现。
物理方法包括机械混炼、热炼、挤出和压延等。
机械混炼是最常用的方法，通过炭黑颗粒在橡胶中的剪切和磨擦作用，使炭黑分散在橡胶中。
热炼是一种将橡胶和炭黑加热到一定温度，使之融合在一起的方法。
挤出和压延是将橡胶和炭黑混合物通过挤出机或压延机加工成所需形状的方法。
这些物理方法都可以有效地改善炭黑在橡胶中的分散性。
除了物理方法，化学方法也可以用于改善炭黑在橡胶中的分散性。
化学方法主要是通过表面改性来增加炭黑与橡胶之间的相容性。
常用的表面改性剂有硅烷偶联剂、胺类化合物和酚醛树脂等。
这些表面改性剂可以与炭黑表面发生化学反应，形成化学键，从而增加炭黑与橡胶之间的相互作用力，提高炭黑在橡胶中的分散性。
炭黑在橡胶中的分散性对橡胶的性能有着重要的影响。
首先，炭黑的分散性直接影响到橡胶的物理性能。
如果炭黑不能均匀分散在橡胶中，会导致橡胶的硬度和强度不均匀，影响到制品的使用寿命。
其次，炭黑的分散性还会影响到橡胶的加工性能。
如果炭黑分散不良，会导致橡胶在加工过程中出现堵塞、断裂等问题，降低生产效率。
此外，炭黑的分散性还会影响到橡胶的耐候性和耐磨性。
如果炭黑分散不良，会导致橡胶在长期使用或恶劣环境下易老化、开裂和磨损。
为了改善炭黑在橡胶中的分散性，可以从以下几个方面入手。
白炭黑的用途

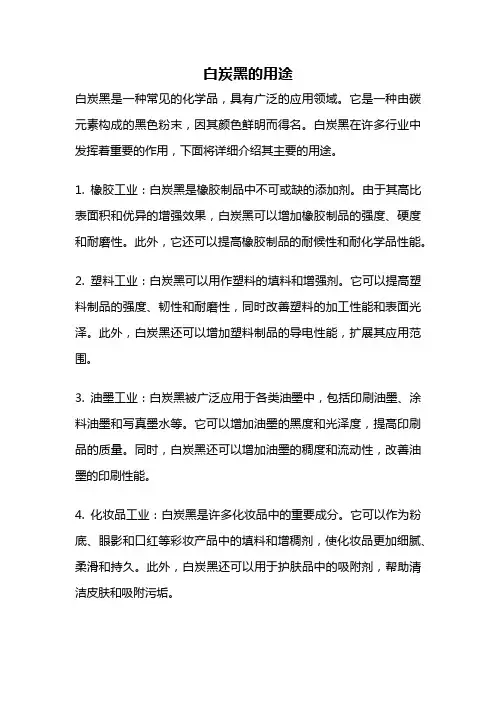

白炭黑的用途白炭黑是一种常见的化学品，具有广泛的应用领域。
它是一种由碳元素构成的黑色粉末，因其颜色鲜明而得名。
白炭黑在许多行业中发挥着重要的作用，下面将详细介绍其主要的用途。
1. 橡胶工业：白炭黑是橡胶制品中不可或缺的添加剂。
由于其高比表面积和优异的增强效果，白炭黑可以增加橡胶制品的强度、硬度和耐磨性。
此外，它还可以提高橡胶制品的耐候性和耐化学品性能。
2. 塑料工业：白炭黑可以用作塑料的填料和增强剂。
它可以提高塑料制品的强度、韧性和耐磨性，同时改善塑料的加工性能和表面光泽。
此外，白炭黑还可以增加塑料制品的导电性能，扩展其应用范围。
3. 油墨工业：白炭黑被广泛应用于各类油墨中，包括印刷油墨、涂料油墨和写真墨水等。
它可以增加油墨的黑度和光泽度，提高印刷品的质量。
同时，白炭黑还可以增加油墨的稠度和流动性，改善油墨的印刷性能。
4. 化妆品工业：白炭黑是许多化妆品中的重要成分。
它可以作为粉底、眼影和口红等彩妆产品中的填料和增稠剂，使化妆品更加细腻、柔滑和持久。
此外，白炭黑还可以用于护肤品中的吸附剂，帮助清洁皮肤和吸附污垢。
5. 食品工业：白炭黑在食品工业中有多种应用。
它可以用作食品添加剂，用于增加食品的稠度、光泽和质感。
此外，白炭黑还可以用于食品的着色和调味，改善食品的外观和口感。
6. 医药工业：白炭黑在医药工业中有一定的应用价值。
它可以用作药物的填料和稳定剂，增加药物的溶解度和稳定性。
此外，白炭黑还可以用于药膏和外用药品中的增稠剂和吸附剂，提高药物的疗效和使用感受。
7. 环境保护：白炭黑可以用于污水处理和废气净化。
它可以作为吸附剂，去除废水和废气中的有害物质。
此外，白炭黑还可以用于环境修复，帮助清除土壤和水体中的污染物。
白炭黑是一种多功能的化学品，广泛应用于橡胶、塑料、油墨、化妆品、食品、医药和环境保护等行业。
它的出色性能和多样化的用途使其成为工业生产和生活中不可或缺的重要物质。
随着科技的不断进步，相信白炭黑的应用领域还将进一步拓展和创新。
炭黑等填料对氟橡胶性能的影响分析
炭黑等填料对氟橡胶性能的影响分析研究了3种填料（氟化钙、硫酸钡、炭黑）对氟橡胶力学性能及加工性能的影响。
结果表明，采用氟化钙对氟橡胶补强作用最明显，但降低了压缩永久变形性能；而炭黑对氟橡胶的综合性能改善最佳。
标签：氟橡胶氟化钙硫酸钡炭黑氟橡胶是主链或侧链碳原子上含有氟原子的一种合成高分子弹性体。
氟原子的电负性极高，使得C-F键键能较大（大约110kJ.mol-1），同时促使C-C主链键能提高（97kJ.mol-1），并在F-H之间利用强范德华力形成氢键，且其原子半径（0.064mm）相当于C-C键的一半，因此能够紧密地排列在碳原子周围，对聚合物C-C主链产生很强地屏蔽作用，从而赋予了含氟高聚物高度稳定性。
由于氟橡胶这种化学结构，使得氟橡胶基体与绝大多数填料之间并不存在化学作用，也很难找到一种合适的表面活性剂对填料进行表面改性处理，所以氟橡胶与现今普遍使用的填料之间的界面粘合强度较弱。
然而，填料却可增大体积、降低成本，改善力学性能及加工工艺性能等，对于氟橡胶这种昂贵的特种橡胶来说，其作用更加明显。
研究填充体系对氟橡胶力学性能及加工工艺性能的影响具有重要的意义。
本文选用了3种典型的填料（氟化钙、硫酸钡、炭黑）来探讨填料对氟橡胶性能的影响及其在使用上所体现的优缺点。
1、实验1.1 原材料氟橡胶26，门尼粘度[ML（1+10）121℃]为42，双酚AF，BPP，Ca（OH）2，活性氧化镁，N990，巴西棕蜡；氟化钙和硫酸钡。
1.2 需要的实验设备开炼机，XK13-021-003型；无转子硫化仪，GT-M2000A型；拉力机，GT-TCS-2000型；邵尔A型硬度计；平板硫化机，KSHR100型。
1.3 试样制备基本配方氟橡胶，100；双酚AF，2；BPP，0.5；Ca（OH）2，6；活性氧化镁，3；巴西棕蜡，1；填料（氟化钙、硫酸钡、炭黑N990），变量。
用开炼机混炼，加料顺序为：氟橡胶→活性氧化镁→氢氧化钙→巴西棕蜡→填料→双酚AF→BPP。
橡胶中炭黑的作用
橡胶中炭黑的作用
嘿，朋友们！今天咱来聊聊橡胶里的炭黑，这玩意儿可真是个宝啊！
你想想看，橡胶就像是我们生活中的好朋友，到处都有它的身影。
那炭黑呢，就像是给这位好朋友注入了一股神奇的力量。
炭黑就好比是橡胶的超级助手。
没有炭黑的橡胶，可能就像个软弱无力的家伙，干啥都不行。
但是有了炭黑，哇塞，那可就完全不一样了！
它能让橡胶变得更加强韧有力呀！就像我们人吃了菠菜变得力大无穷一样。
你看那些汽车轮胎，天天在路上滚来滚去，要是没有炭黑增强橡胶的性能，那还不得一会儿就破啦？
炭黑还能增加橡胶的耐磨性呢！这多重要啊，不然我们的鞋子、各种橡胶制品用不了多久就坏了，那多浪费钱呀！这就好比一个战士有了坚固的铠甲，能在战场上更持久地战斗。
而且啊，炭黑还能提高橡胶的耐老化性能。
时间就像个调皮的小孩，总喜欢搞点破坏，但是有炭黑在，橡胶就能更好地抵御时间的侵蚀，长久地保持良好的状态。
你说炭黑这作用大不大？咱生活中那么多橡胶制品，不都多亏了炭黑嘛！它就像一个默默奉献的幕后英雄，虽然我们可能不太注意到它，但它的贡献可一点儿都不小。
你再想想，如果没有炭黑，我们的生活会变成啥样？那些橡胶制品可能都变得脆弱不堪，用不了多久就得换新的，多麻烦呀！
所以说呀，炭黑在橡胶里的作用那真是杠杠的！我们得好好珍惜有炭黑加持的橡胶制品，好好利用它们给我们带来的便利。
别小看了这小小的炭黑，它可是有着大大的能量呢！它让橡胶变得更出色，让我们的生活更美好。
下次你再看到橡胶制品的时候，可别忘了想想里面的炭黑哦，它可是功不可没呢！。
白炭黑在橡胶中的应用

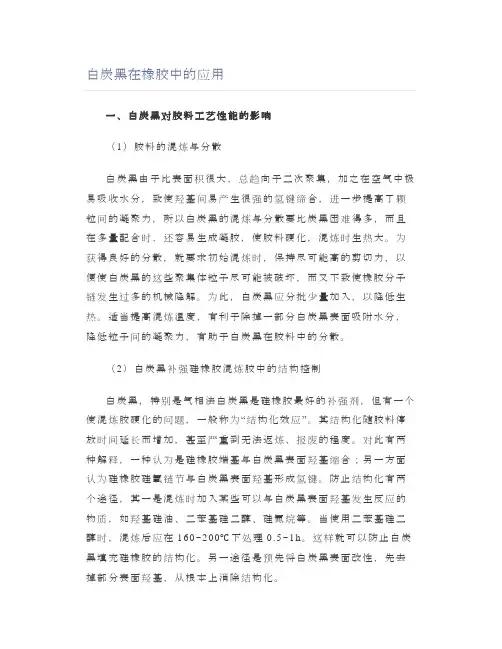

白炭黑在橡胶中的应用一、白炭黑对胶料工艺性能的影响（1）胶料的混炼与分散白炭黑由于比表面积很大，总趋向于二次聚集，加之在空气中极易吸收水分，致使羟基间易产生很强的氢键缔合，进一步提高了颗粒间的凝聚力，所以白炭黑的混炼与分散要比炭黑困难得多，而且在多量配合时，还容易生成凝胶，使胶料硬化，混炼时生热大。
为获得良好的分散，就要求初始混炼时，保持尽可能高的剪切力，以便使白炭黑的这些聚集体粒子尽可能被破坏，而又不致使橡胶分子链发生过多的机械降解。
为此，白炭黑应分批少量加入，以降低生热。
适当提高混炼温度，有利于除掉一部分白炭黑表面吸附水分，降低粒子间的凝聚力，有助于白炭黑在胶料中的分散。
（2）白炭黑补强硅橡胶混炼胶中的结构控制白炭黑，特别是气相法白炭黑是硅橡胶最好的补强剂，但有一个使混炼胶硬化的问题，一般称为“结构化效应”。
其结构化随胶料停放时间延长而增加，甚至严重到无法返炼、报废的程度。
对此有两种解释，一种认为是硅橡胶端基与白炭黑表面羟基缩合；另一方面认为硅橡胶硅氧链节与白炭黑表面羟基形成氢键。
防止结构化有两个途径，其一是混炼时加入某些可以与白炭黑表面羟基发生反应的物质，如羟基硅油、二苯基硅二醇、硅氮烷等。
当使用二苯基硅二醇时，混炼后应在160~200℃下处理0.5~1h。
这样就可以防止白炭黑填充硅橡胶的结构化。
另一途径是预先将白炭黑表面改性，先去掉部分表面羟基，从根本上消除结构化。
（3）胶料的门尼粘度白炭黑生成凝胶的能力与炭黑不相上下，因此在混炼白炭黑时，胶料的门尼粘度提高，以致于恶化了加工性能，故在含白炭黑的胶料配方中软化剂的选择和用量很重要。
在IIR中往往加入石蜡烃类、环烷烃类和芳香烃类，用量视白炭黑用量多少及门尼粘度大小而异，一般可达15-30%。
在NR中，以植物性软化剂如松香油、妥尔油等软化效果最好，合成的软化剂效果不大，矿物油的软化效果最低。
（4）胶料的硫化速度白炭黑粒子表面有大量的微孔，对硫化促进剂有较强的吸附作用，因此明显地迟延硫化。
炭黑的性能对橡胶的性能的影响
炭黑的性能对橡胶的性能的影响炭黑的化学活性与橡胶性能的关系炭黑的化学活性对补强性能具有重要作用。
实验证明，化学活性大的炭黑，其补强作用大；而化学活性低的炭黑（如石墨化炭黑），其补强作用就非常之小。
这是因为，化学活性大的炭黑，表面上的活性点多，在炼胶与硫化过程中与橡胶分子反应形成的网状结构（结合橡胶）数量多。
而这种炭黑与橡胶形成的网状结构，赋予硫化胶以强度。
因此，炭黑的化学活性是构成补强性能的最基本因素，称为影响炭黑补强性能的第一因素（或强度因素）。
炭黑的化学活性越大，混炼时生成的结合橡胶数量越多，从而使胶料的门尼粘度提高，压出时口型膨胀率和半成品收缩率加大，压出速度减慢。
而硫化胶的拉伸强度、撕裂强度、耐磨性等越高。
经研究，在炭黑表面的活性点中，含氧官能团对不饱和橡胶的补强作用极微，这也是近代发展炉法炭黑而较少采用槽法炭黑的原因之一。
但含氧官能团对饱和度高的橡胶（如丁基橡胶）的补强功能则有较大作用。
炭黑的粒径与橡胶性能的关系既然炭黑的活性点存在于炭黑的表面上，因此炭黑粒子越小，比表而积就越大，相同质量炭黑的活性点也越多，这就能更好地发挥炭黑对橡胶的化学结合和物理吸附作用，从而提高了补强效应。
所以，炭黑的粒径是影响炭黑补强性能的第二个因素，即广度因素。
炭黑的粒径越小，硫化胶的拉伸强度、撕裂强度、定伸应力、耐磨性、硬度越高，耐屈挠龟裂性越好，回弹性和扯断伸长率减小。
但粒径过小，会因粒子间聚凝力大，易结团，而导致混炼时分散困难，并使可塑性下降，压出性能降低。
炭黑的结构性与橡胶性能的关系炭黑的结构性是影响炭黑补强性能的第三因素，即形状因素。
这是因为，结构性高的炭黑，其聚熔体形态复杂，枝权多，内部空隙大，当与橡胶混合后，形成的吸留橡胶（或称包容橡胶）多。
由于炭黑聚熔体能阻碍被吸留的橡胶分子链变形，因而对硫化胶的定伸应力、硬度等性能的提高有显著作用，从而体现了补强功能。
同时，吸留橡胶的形成，对提高炭黑在混炼时的分散性以及改善压出操作性能等方面也起着显著的作用，即使压出口型膨胀率和半成品收缩率减小，半成品挺性大，且表面光滑。
炭黑对橡胶动态性能的影响
△
>
‘
指 标 则 由不 稳 定 键 确 定
。一7
尹
。
式 中∀ 一 指 数 近 似 于 ∀ 和 ∀
7
△
△ >
值Α
式
一7
△
7
>
一
7
’
>
Β
和式
△
7
Μ
>
和7
Μ
△
>
> 一 7
,
△
>
Β
∋与 填 充剂 浓 度 的 对 数关
Β
一一 炭 黑 补 强性 能 系
,
数
。
‘ 系 如 图 . 所 示 %7 >
和7
△
△
>
。
一表 示 未 填
切
艺
,
弘
倍 拉 伸 强 度 和 断 裂 功 的 变 化 带极 值 性 质
表
,
。
炭黑对 异戊 二烯橡 胶 % 4
72
一
∋ 性 能 的 影响 −
图#
△
47 2 异 戊 二 烯橡 胶 %
一
−
∋>
一 。 ? %
,
,∋
,
1
一 。
− %
,
.
∋和 2
一 ￡ ,
6 %
一
∗ ∋关 系 曲 线
)
标
− 加 叫定 伸应力
)
扯 断 伸长 率 =
,
拉 伸 断裂 功
,
!∀
,
到 简 明 的 解 释 然 而 可 用 它 们 作 影 响链 段
运 动动 力 学 和 机 械 能 消耗链 的 实 验 证 据
白炭黑的性能对橡胶的性能的影响
白炭黑的性能对橡胶的性能的影响白炭黑由于粒径小而分L面积较大，加之其表面活性较强（表面的-OH 基能与橡胶分子双键发生化学结合生成凝胶），具有很好的补强作用。
白炭黑对橡胶性能的影响如下所述：（1）对混炼的影响白炭黑粒子小，活性较大，具亲水性，因此混炼时不易分散均匀，而且在多量混合时，还容易生成大量凝胶，使胶料硬化，生热多。
所以在混炼时，应将白炭黑分批少量地加入，以减轻生热性，并获得较好的分散效果。
适当提高混炼温度，有助于白炭黑的分散。
因为温度高时能除掉一部分白炭黑表面吸附的水分，降低了粒子间的凝集力（吸附的水分和白炭黑表面上的-OH基之间形成氢键，使粒子间凝集子增加），而使分散性提高。
（2）对胶料门尼粘度的影响胶料门尼粘度随着白炭黑填充量的增加而提高。
胶料门尼粘度提高的原因，是由于白炭黑与雄胶结合生成了凝胶，阻确了橡胶分子及其链段活动性的结果。
由于胶料门尼粘度增大，使粘着性锐减，故在实际应用中，需多加软化剂。
（3）对胶料硫化的影响白炭黑对硫化作用的影响主要视其比表面积的pH值而定。
白炭黑粒子较小，比表面积较大，其表面上的-OH基对促进剂有较强的吸附作用，因此有明显的迟延硫化作用。
所以在填充白炭黑的胶料中促进剂的用量应适当提高。
为减弱白炭黑对促进剂等的吸附，可加入能与-OH 基优先产生吸附的物质，如二甘醇、三乙醇胺、聚乙烯醇等。
白炭黑表面呈酸性时，酸性本身也有迟延硫化作用。
（4）对硫化胶性能的影响白炭黑对硫化胶的补强效能随其粒子大小和表面所含-OH基的数量和性质而定。
粒子越小，补强效果越大，在粒子大小一定时，表面含结合-OH基多，补强作用也越好。
含有白炭黑的硫化胶具有较高的拉伸强度和撕裂强度，生热少，耐热性和电绝缘性好，但永久变形较大。
白炭黑对各种橡胶都有十分显著的补强效果，尤其对硅橡胶补强使用更佳。
在硅橡胶中加人气相法白炭黑后，可使其拉伸强度提高约十倍。
近年来，将白炭黑用于胎面代替部分炭黑（加入5~10份沉淀法白炭黑代替部分炭黑）能改善NR/SBR、NR/BR并用载重胎面的撕裂强度，减少崩花、掉块。
橡胶炭黑补强原理
橡胶炭黑补强原理
橡胶炭黑补强是橡胶工业中的一种重要技术。
其原理是将炭黑粒子加入到橡胶中，通过物理和化学作用，提高橡胶的强度、硬度、耐磨性和耐老化性能。
炭黑是一种黑色粉末，由天然气或石油等碳质原料经过高温热解、气相沉积等工艺制成。
炭黑具有高比表面积、分散性好、耐高温、耐化学腐蚀等特点，是一种重要的工业材料。
橡胶和炭黑之间的相互作用是橡胶补强的基础。
橡胶分子链中的双键可以与炭黑表面上的羟基、羧基、胺基等官能团发生物理吸附或化学反应，形成强的分子键合力。
这种键合力可以有效地改善橡胶的力学性能。
在橡胶生产过程中，炭黑的添加量通常在10%-50%之间。
炭黑的种类、粒径、表面活性等因素都对橡胶补强效果有影响。
一般来说，表面活性高、粒径小的炭黑补强效果更好。
除了炭黑外，还有其他补强剂，如硅石、白炭黑、碳纤维等。
它们与橡胶分子链的作用方式不同，但都可以提高橡胶的力学性能。
在实际应用中，橡胶炭黑补强技术已经广泛应用于轮胎、输送带、密封件、管道和鞋底等领域。
不同用途的橡胶制品对炭黑的要求也不同，需要在炭黑的种类、添加量、分散性等方面进行调整。
橡胶炭黑补强技术是橡胶工业中的重要技术之一。
通过合理的炭黑选择和添加量，可以有效地提高橡胶制品的力学性能和耐用性，为橡胶制品的应用提供了有力支持。
炭黑应用及发展范文
炭黑应用及发展范文炭黑是一种颗粒状结构的黑色粉末，主要由碳元素组成。
由于其化学性质稳定，耐热耐压，炭黑被广泛应用于多个领域。
本文将探讨炭黑在橡胶、油墨、涂料以及其他领域的应用和发展。
首先，炭黑在橡胶工业中有着重要的应用。
由于炭黑具有良好的耐磨性和拉伸强度，在橡胶制品中添加适量的炭黑可以显著提高橡胶制品的耐磨性、抗老化性和强度。
因此，炭黑在轮胎制造中被广泛应用，是轮胎的重要配方原料之一、此外，炭黑也可以用于制造橡胶管、橡胶垫、橡胶密封件等橡胶制品。
其次，炭黑在油墨工业中也有重要的应用。
添加炭黑可以增加油墨的黑度，改善印刷效果。
炭黑还可以增加油墨的粘度，提高油墨的涂覆性和附着力。
因此，炭黑主要被用作印刷油墨中的着色剂和增黏剂。
随着数字化印刷技术的发展，对炭黑的需求也在增加，这进一步促进了炭黑的发展。
此外，炭黑还被广泛用于涂料工业。
添加炭黑可以增加涂料的遮盖力和耐候性，改善涂料的抗紫外线和耐久性能。
炭黑还可以改善涂料的防腐性能，防止金属材料的腐蚀。
因此，炭黑在汽车漆、室外建筑涂料、船舶涂料等领域有着广泛的应用。
除了以上几个领域，炭黑还有其他一些应用。
例如，在电池制造中，炭黑可以用作电池的导电剂。
在塑料工业中，炭黑可以增加塑料制品的强度和硬度。
在化妆品工业中，炭黑可以作为染发剂和睫毛膏的成分。
此外，炭黑还被用于颜料、橡皮制品、胶粘剂等许多领域。
在炭黑的发展方面，随着科学技术的进步，人们对炭黑的性能和应用进行了更加深入的研究。
一方面，研究人员通过改变炭黑的结构和性质，开发出了一系列性能优良的新型炭黑产品，如高耐磨炭黑、高耐紫外线炭黑等。
另一方面，炭黑的生产工艺也在不断优化，生产成本不断降低，使得炭黑的应用范围进一步扩大。
总之，炭黑是一种重要的工业原料，具有广泛的应用和发展前景。
它在橡胶、油墨、涂料等领域的应用已经得到了广泛认可，并且在其他领域也有不断拓展。
随着科技的进步和人们对炭黑性能的深入了解，相信炭黑的应用会更加广泛，为各个行业的发展做出更大的贡献。
炭黑在橡胶里面的增强机理
炭黑在橡胶里面的增强机理
炭黑作为一种常见的填料，可以在橡胶中起到很好的强化作用。
其主
要机理如下：
1.提高界面粘附力：炭黑表面的亲疏水性能能够吸附橡胶分子，增强
炭黑与橡胶的相互作用力，促进颗粒与橡胶基质之间的粘附，从而增强复
合材料的力学性能。
2.增加形态刚度：炭黑颗粒的硬度和刚度远高于橡胶分子，可以有效
地增加橡胶的形态刚度，提高材料的弹性模量和强度。
3.促进硫化反应：炭黑表面含有丰富的活性基团，能够吸附橡胶分子，增加其接受硫醇羟基的能力，促进橡胶与硫醇发生交联反应，从而增强材
料的耐热性和耐磨性。
4.增加热导率：炭黑颗粒的导热性能良好，能够有效地增加橡胶复合
材料的导热性能，提高材料的热稳定性和抗老化性能。
综上所述，炭黑作为一种重要的橡胶填料，能够改善橡胶材料的力学
性能、耐热性、耐磨性和尺寸稳定性等方面的性能，广泛应用于橡胶工业中。
炭黑在各行业的应用及作用
炭黑在各行业的应用及作用炭黑是一种由碳元素构成的微细颗粒状固体物质，常用于各种行业中。
以下将介绍炭黑在不同行业的应用及其作用。
1. 橡胶工业：炭黑是橡胶制品中最重要的填充剂之一。
通过添加适量的炭黑，可以改善橡胶的强度、耐磨性、耐候性和耐臭氧性能。
炭黑还可以增加橡胶的硬度、耐用性和耐低温性，使橡胶制品具有更好的性能和使用寿命。
2. 塑料工业：炭黑在塑料制品中的添加可提高塑料的力学强度、热稳定性和耐候性。
炭黑还可以增加塑料的硬度、刚度和抗冲击性能，使塑料制品更耐用和具有更好的外观质量。
3. 油墨工业：炭黑是油墨中的重要颜料之一。
添加适量的炭黑可以增加油墨的颜色深度、遮盖力和光泽度，并提高油墨的流动性和印刷性能。
炭黑还可以提高油墨的抗紫外线能力，保护印刷品不易褪色。
4. 涂料工业：炭黑在涂料中的主要作用是增加涂料的遮盖力、色深度和均匀性。
炭黑还可以增加涂料的耐候性和耐磨性，延长涂料的使用寿命。
此外，炭黑还可以改善涂料的流动性和涂刷性能，使涂料施工更加方便和高效。
5. 化妆品工业：炭黑在化妆品中常用作颜料。
添加适量的炭黑可以调整化妆品的颜色和质地，使化妆品具有更好的遮盖性和持久性。
炭黑还常用于眼线笔、眉笔和口红等彩妆产品中，赋予其深邃和持久的色彩效果。
6. 电池工业：炭黑在电池制造中广泛应用。
其添加可以提高电池的导电性和承载能力，延长电池的使用寿命。
炭黑还可以增加电池的稳定性和抗老化能力，提高电池的效能和安全性能。
7. 食品工业：炭黑在食品工业中作为食品添加剂使用。
炭黑可以用来调整食品的颜色和质感，增加食品的色泽和光泽度。
在某些食品中，炭黑还可以用作着色剂，使食品呈现出特定的颜色，如巧克力、甜品等。
总之，炭黑在各行业中起到不同的作用，包括加强材料的性能、改善产品的质量和外观、提高产品的耐用性和稳定性。
随着科技的进步，炭黑在各行业中的应用也不断创新和扩大，为不同行业的发展提供了支持。
炭黑和橡胶的作用机理
炭黑和橡胶的作用机理炭黑和橡胶是常用的材料，在许多领域都有广泛的应用。
炭黑是一种黑色的粉末状材料，由于其特殊的性质，在橡胶工业中被广泛应用。
本文将从炭黑和橡胶的作用机理进行探讨。
我们来了解一下炭黑的性质。
炭黑是一种由炭素聚合而成的颗粒状物质，其颗粒大小一般在20-200纳米之间。
炭黑具有良好的导电性、耐热性和耐候性，同时还具有较高的比表面积和吸附性能。
这些特性使得炭黑成为一种重要的填料材料，特别是在橡胶工业中。
炭黑在橡胶中的作用机理主要有两个方面。
首先，炭黑能够增加橡胶的强度和硬度。
这是因为炭黑具有良好的填充效果，能够填充橡胶中的空隙，增加橡胶的密实性。
此外，炭黑的颗粒表面是不规则的，具有许多微小的凹陷和突起，这些微观结构能够增加橡胶的摩擦力，提高橡胶的抗滑性能。
因此，炭黑能够显著提高橡胶的机械强度和耐磨性能。
炭黑还能够提高橡胶的耐老化性能。
橡胶在长时间的使用过程中，容易受到氧气、紫外线等外界环境的影响，导致老化变硬。
炭黑具有良好的吸光性能，能够吸收紫外线，并将其转化为热能，从而防止紫外线对橡胶的破坏。
此外，炭黑还能够吸附橡胶中的有害气体，如臭氧等，减缓其对橡胶的氧化作用，提高橡胶的耐候性能。
除了以上作用机理，炭黑还有其他一些特殊的应用。
例如，在橡胶制品中，适量添加炭黑可以改善橡胶的导电性能，使其具有静电消散、防静电等功能。
此外，炭黑还可以用作橡胶制品的着色剂，通过调节炭黑的添加量和分散性，可以实现不同颜色的橡胶制品。
炭黑作为一种重要的填料材料，在橡胶工业中发挥着重要的作用。
通过填充空隙，增加橡胶的密实性，炭黑能够显著提高橡胶的强度和硬度；同时，炭黑还能够吸收紫外线，减缓氧化作用，提高橡胶的耐老化性能。
此外，炭黑还具有导电性能和着色功能，为橡胶制品的特殊需求提供了解决方案。
炭黑和橡胶的作用机理的深入研究，将有助于进一步提高橡胶制品的性能和质量，推动橡胶工业的发展。
关于炭黑吸油值对胶料的影响
关于炭黑吸油值对胶料的影响炭黑是一种炭素黑色颜料，由碳或石油原料的热解产物制成。
炭黑在橡胶工业中具有广泛的应用，可用于增强橡胶的强度、改善橡胶的耐磨性和抗老化性能。
炭黑的吸油值是一项重要的指标，它对胶料的性能有着直接的影响，本文将围绕炭黑吸油值对胶料的影响展开讨论。
首先，炭黑的吸油值会影响胶料的硬度。
炭黑的吸油值越高，说明其对油的吸附能力越强，而在橡胶配方中添加炭黑会导致橡胶中的油分散不均匀，使橡胶硬化。
因此，在橡胶制品的配方中应合理选择吸油值适中的炭黑类别，以保证橡胶的硬度符合要求。
其次，炭黑的吸油值对橡胶的耐磨性有着重要影响。
炭黑在橡胶中起到了增强橡胶强度和硬度的作用，它能够与橡胶分子链相互作用，形成一种网络结构，从而增加了橡胶的抗拉强度和耐磨性。
而炭黑的吸油值越高，说明其表面积越大，与橡胶分子链相互作用的面积也就越大，从而能够更好地增强橡胶的耐磨性能。
此外，炭黑的吸油值还会影响橡胶的导热性能。
炭黑具有优良的导热性能，可以迅速将热量从橡胶中传导出去，以保证橡胶的使用过程中不产生过多热量积聚。
而炭黑吸油值的增加会导致橡胶中的炭黑含量增加，从而增加了橡胶的热导率，提高了橡胶的导热性能。
这对于一些需要高导热性的橡胶制品来说，如散热片、密封、隔音等领域，具有十分重要的意义。
此外，炭黑的吸油值还会影响橡胶的加工性能。
炭黑在橡胶中会起到助剂的作用，能够改善橡胶的流动性和加工工艺性能。
而炭黑的吸油值越高，会增加橡胶配方中的填充剂含量，从而加剧了橡胶混炼过程中的黏性。
这样会导致橡胶的加工难度增大，容易出现切割不均匀、橡胶黏在模具上等问题。
因此，在橡胶制品的配方中应合理选择炭黑的吸油值，以确保橡胶的加工性能与使用性能相适应。
最后，炭黑的吸油值还会对橡胶的抗老化性能产生一定的影响。
炭黑具有很高的紫外光吸收能力，可以有效地抵御紫外线对橡胶材料的破坏，从而提高了橡胶的抗老化性能。
而炭黑的吸油值越高，表明其表面积越大，对紫外线的吸收能力也就越强，因此在橡胶制品中适量添加吸油值较高的炭黑，可以提高橡胶的抗老化性能，延长橡胶制品的使用寿命。
浅谈橡胶使用炭黑的局限性
浅谈橡胶使用炭黑的局限性橡胶是一种重要的工业材料，具有优异的弹性、耐蚀性和耐磨性，广泛应用于轮胎、橡胶制品和工业材料等领域。
而炭黑则是橡胶中最常用的增黑剂，能够改善橡胶的强度、耐磨性和耐老化性能。
然而，橡胶使用炭黑也存在一些局限性，下面就来进行详细探讨。
首先，橡胶使用炭黑可能影响机械性能。
炭黑粒子的尺寸和形状会影响炭黑填充剂在橡胶矩阵中的分散性和增强效果。
炭黑粒子太大或者形状不均匀可能会导致填充剂在橡胶中团聚，从而降低橡胶的强度和耐磨性。
此外，炭黑的填充量过高也可能增加橡胶的硬度和脆性，降低了其弹性和可塑性。
其次，橡胶使用炭黑可能带来环境问题。
炭黑是一种含碳的物质，其生产和使用过程中会产生大量碳排放。
碳排放是主要的温室气体之一，对全球气候变化造成了不可忽视的影响。
此外，炭黑生产中还可能产生有毒的副产品，对人体健康和环境造成潜在风险。
此外，橡胶使用炭黑可能降低产品的可持续性。
炭黑在橡胶制品中主要起到增黑剂的作用，提高了橡胶的耐磨性和耐老化性能。
然而，炭黑填充剂在橡胶中的使用量通常较大，这使得橡胶制品的可回收性和可再利用性较低。
由于炭黑填充剂的存在，废弃的橡胶制品很难进行有效的再利用和循环利用，从而浪费了资源并增加了垃圾处理的负担。
最后，橡胶使用炭黑可能影响产品的外观和质量。
炭黑的颜色通常为黑色，因此会使橡胶制品变得十分暗黑，影响产品的美观度。
此外，炭黑的填充剂在橡胶制品中易于析出，导致表面产生粉化现象，进一步降低了产品的质量和附加值。
综上所述，橡胶使用炭黑的局限性主要体现在机械性能的限制、环境问题的影响、产品可持续性的下降以及外观质量的影响上。
为了解决这些局限性，工业界需要进一步研发新型的增黑剂，以提高橡胶制品的性能和可持续性，减少环境污染问题，并改善产品的外观质量。
此外，也应加强对橡胶回收利用技术的研发和推广，最大程度地减少废弃橡胶制品的数量，实现资源的循环利用。
炭黑对橡胶压变形的影响
炭黑对橡胶压变形的影响
炭黑是橡胶工业中广泛使用的一种添加剂，它能够显著提高橡胶的力学性能和耐久性。
然而，炭黑对橡胶压变形的影响却是一个复杂的问题，需要深入探讨。
首先，我们需要了解炭黑的基本性质。
炭黑是由烃类物质不完全燃烧或热解产生的黑色粉末。
它的粒径非常小，一般在10-300纳米之间。
由于炭黑的粒径非常小，它可以很好地分散在橡胶基质中，形成一种特殊的网络结构。
这种网络结构能够有效地传递应力，从而提高橡胶的力学性能。
然而，炭黑对橡胶压变形的影响并不仅仅取决于它的粒径。
炭黑的表面性质、结构形态和在橡胶基质中的分散性等因素都会对其产生影响。
例如，某些类型的炭黑具有较高的结构性，这会导致橡胶的硬度增加，从而使其更容易发生压变形。
此外，炭黑在橡胶中的分散性也是一个关键因素。
如果炭黑不能均匀地分散在橡胶中，就会形成应力集中点，这会导致橡胶在受到压力时更容易发生变形。
因此，为了获得更好的力学性能和耐久性，必须采取有效的措施来提高炭黑在橡胶中的分散性。
综上所述，炭黑对橡胶压变形的影响是一个多因素的问题。
为了更好地了解这种影响，需要进一步研究炭黑的性质、结构和在橡胶中的分散性等方面的因素。
只有这样，才能更好地应用炭黑，提高橡胶的性能和耐久性。
橡胶用炭黑的分类及用途
橡胶用炭黑的分类及用途橡胶是一种重要的工业材料，广泛应用于汽车、轮胎、橡胶制品及建筑等领域。
而炭黑则是橡胶中不可或缺的添加剂之一，它能够显著改善橡胶的强度、耐磨性、耐候性、导电性等性能，并且对于橡胶的加工性能也有一定的影响。
本文将对橡胶用炭黑的分类及用途进行详细介绍。
首先，根据产生炭黑的方法和工艺，炭黑可以分为烟道炭黑和热剩炭黑两类。
烟道炭黑是指在燃烧过程中产生的炭黑，它具有较高的比表面积和吸附能力，常用于橡胶中增加硬度和强度，提高耐磨性。
热剩炭黑是指热解天然橡胶、合成橡胶或橡胶废料后的产物，比表面积相对较低，其用途主要是改善橡胶的加工性能和阻燃性能。
根据炭黑的结构和形状，可以将其分为球形炭黑、链状炭黑和网状炭黑三类。
球形炭黑是一种球形颗粒，具有较高的填充性能和增强效果，常用于制作高强度的橡胶制品，如汽车轮胎。
链状炭黑是由大小不等的颗粒沿链状排列而成，其特点是比表面积较大，吸附能力强，常用于制作耐磨、耐油的橡胶制品，如工业输送带。
网状炭黑是由网络状结构组成，比表面积和吸附能力相对较低，常用于制作软质橡胶制品，如密封圈和橡胶管。
根据炭黑的物理和化学性质，可以将其分为活性炭黑、半活性炭黑和非活性炭黑三类。
活性炭黑是指具有一定活性表面的炭黑，常用于改善橡胶的耐候性和抗老化性能，例如用于制作战斗橡胶制品和轮胎胎面。
半活性炭黑是指活性表面较低的炭黑，常用于提高橡胶的强度和硬度，例如用于制作普通轮胎。
非活性炭黑是指几乎没有活性表面的炭黑，其主要作用是改善橡胶的加工性能和阻燃性能，例如用于制作橡胶密封材料和橡胶软管。
在橡胶制品中，炭黑的用途非常广泛。
首先是应用于汽车轮胎制造中，其中包括轮胎胎面、侧墙和胎带的制作。
炭黑可以显著提高轮胎的耐磨性、抗剥离性和抗老化性能，使轮胎具有更好的耐用性和安全性能。
其次是应用于其他各类橡胶制造中，如工业输送带、橡胶密封圈、橡胶管和橡胶挡板等。
在这些制品中，炭黑主要提高了橡胶制品的强度、硬度、耐磨性和耐候性，以及其它性能如导电性、耐油性等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
炭黑对橡胶性能的影响1.炭黑作为橡胶的补强剂,提高模量,断裂强度,耐磨性等具有重要作用;2.炭黑对橡胶的熔体剪切粘度,拉伸粘度有重要影响,因此对加工行为有重要影响;3.不同种类的炭黑具有不同的性质,如比表面积,结构性等,对橡胶的影响各不相同,因此,需要考察炭黑对拉伸性能的影响.炭黑对丁苯橡胶拉伸粘度的影响从图可见，该曲线与聚乙烯、聚苯乙烯熔体的拉伸流动曲线有区别，即使在最低的ε =1.8×10-4s-1也没有稳态粘度的趋势，反而持续上升，这是应变硬化的结果。
不存在稳态粘度,橡胶在外力拉伸作用下发生结晶,导致拉伸粘度提高.炭黑用量对丁苯橡胶拉伸流动的影响图(a)1.炭黑用量增加，拉伸粘度升高，2.在较低的伸长率下断裂。
图(b)1.拉伸粘度随炭黑用量减小和拉伸速率增大而降低，2.同时随拉伸速率增大，不同炭黑用量的胶料之间，其粘度差别缩小，这与炭黑用量对剪切粘度的影响所得结果相似。
这可能与在高应变速率下炭黑网络受破坏有关。
在炭黑用量、结构性相同的条件下，炭黑表面积对丁苯橡胶拉伸粘度的影响如图所示：从图可见，随着炭黑表面积增大(N234＞N347＞N351＞N550)，粘度增大。
在炭黑用量相同，表面积相近的条件下，炭黑结构性对拉伸粘度的影响如图所示: 从图可见，随着结构性增高(N347＞N330＞N326)，拉伸粘度有所提高，但流动曲线形状不变。
炭黑表面积和结构性对丁苯橡胶拉伸流动的影响1.从上述结果可见，表面积大的炭黑，其胶料在拉伸流动过程中易产生我们需要的应变硬化效应，而结构性的改变，对应变硬化效应影响很小。
据此，科顿等建议，‘采用结构性较低而表面积较大的炭黑(如低拉伸中超耐磨炉黑N231)较好。
2.因为结构性低，有效体积较小，剪切粘度较低，而表面积较大(粒径小)则拉伸应变硬化效应较强。
这样的混炼胶对某些加工过程有利．中岛认为，对于炭黑与橡胶之间的混炼，希望产生应变硬化，以便分散。
为此，耍提高密炼机转子的转速，并且转子凸棱与室壁之间的间隙要小些，采用低温或分段混炼。
拉伸流变行为的研究方法•Stretching method •Spinning•Converging flow method •Capillary break up•Stretching methodStretching techniques(1) 恒拉伸速率测定法，即给定ε，测δe 。
例如Ide—WhiteextensionaI , 测单丝，单丝长约21.5cm ，其一端由夹持器夹紧，另一端固定在卷绕Roller 上，并置于硅油浴槽内，用加热装置将丝条熔化，卷绕Roller 以恒速转动将丝牵引，熔体张力记录在记录仪上，主要用于测定胶料的拉伸粘度。
.(1) 恒拉伸速率测定法，即给定ε，测δe 。
(2) 恒拉伸应力测定法，即给定δe , 测ε。
这要求外加拉力随拉仲断面积的减少而自动减小。
.1.The response of the fluid to the imposed strain rate is a function of the relative magnitudeof the strain rate to the relaxation time of the fluid . This relationship is called the Deborah number (De), which is the ratio of the characteristic response time of a fluid to the characteristic flow time.2. A large De means that the fluid cannot keep up with the deformation rate.In other words, the material will look more elastic that viscous, and responds more like a Hookian spring. Similarly, De << 1 means that the fluid is essentially all viscous (i.e. Newtonian). For 0.5 < De < 10, the fluid exhibits both viscous and elastic behavior, and is thus a region of interest. For the experiment shown below, the fluid relaxation time is3.8seconds, giving a Deborah Number De = 2.5. As a result, the material should initially look like a Newtonian sample, then look more and more elastic as the polymer chains begin to align and stretch out in the flow. Termed "strain hardening ," the extensional viscosity will begin to increase. The extensional viscosity is often non-dimensionalized with the shear viscosity. This ratio is called the Trouton Ratio . For a Newtonian fluid, the Trouton ratio Tr =3.Deborah number (De)Trouton ratiothe shear viscosityextensional viscosity To describe strain hardening丝条半径保持不变Tr=1000Tr=3As the plot shows below, the non-Newtonian fluid initially reaches a Tr=3, then increases by 3z The Rheotens measures theextensional properties of polymermelts by drawing a vertical meltstrand at a constant pull-off speedor with a linear or exponentiallyaccelerating velocity .z The Rheotens measures the forcesneeded to elongate the strand andcalculates elongational stress, drawratios, rate of elongation andelongational viscosity.The polymer melt is drawn downward from the die by a pair of counter rotating wheels mounted on a balance beam. The tensile force applied on the strand during extension is plotted against time or velocity of the wheels. The velocity of the wheels accelerates until the polymer strand breaks and the force at which the polymer melt breaks is defined as the melt strength .Fiber Spinning:Göttfert melt strength (熔体强度) testerFiber Spinning: Spinning Viscosity1.The principle of the fibre spinning method is to measurethe force required when stretching an extrudate underspecified haul-off conditions. From the response of thematerial to the stretching deformation and the forcemeasured, approximate extensional viscosities can bedetermined. As indicated in an intercomparison theresults obtained are dependent on the preciseoperation of the instrument and subsequent analysis ofthe raw data. Furthermore, the "melt strength" can bedetermined -a measure of the extensional response ofthe material at high strains -and is suitable for qualitycontrol type applications.2.Data derived from the draw-down of the extrudate in amelt flow rate test has recently been correlatedsuccessfully with tensile stress growth coefficient dataobtained from stretching measurements. The benefitsof this simple technique have been demonstrated in anindustrial case study indicating that it has considerablepotential for quality control type applications.拉伸粘度的测量Capillary Breakup Rheometry以上介绍的是聚合物熔体或橡胶的拉伸流变实验,聚合物溶液,悬浮液,胶体的拉伸流变行为较难研究Capillary BreakupPolystryene with Clay Particles0% Clay3% Clay 10% ClayApplication in Food industry ---Dannon YogurtOpen Stretch BreakThe difference in fluid property of regular and non-fat yogurt is evaluated to understand the effect of milk fat suspended in yogurt.(剥离) Video研究peeling的意义1.对粘合剂的性质进行研究: 研究剥离现象;2.必须避免拉伸实验中出现类似的问题: 一旦出现,无法判断实际受力面积.The buckling instability, which occurs on the plates of thelament stretching device, can seriously compromise the utility of the device unless measures are taken to prevent it.Development of the buckling instability, after Spiegelberg and McKinley's gure . The dash-dot curves represent。
