电力电缆基础知识大全
电力电缆线路施工基础知识(ppt 80张)
90年代以后 60末～70年代初6～35kV 交联聚乙烯绝缘电力电缆
交联聚乙烯绝缘电力电缆
子
1.1 电力电缆的作用 1.2 电力电缆的发展
目
录
一、电力电缆的基本知识
☞ 1.3 电缆线路的优点和缺点
1.4电缆的结构
1.5电力电缆的种类
1.6电缆型 电缆线路的优点和缺点 （1）优点：占地少；整齐美观；受气候条件和周围 环境的影 响小；传输性能稳定，故障少，供电可靠性 高；维工作量少。 （2）缺点：电缆线路的投资大总投资时同容量架空 线路的5～7倍；线路不易变动；寻测故障点难，检修 费用大；电缆不易分支；电缆终端的制作工艺要求复 杂。
UM额定线电压（为使用设备的系统最高电压的最大值 ） U为导体与导体之间电压 低压电缆：适用于固定敷设在交流50Hz，额定电压1kv及以下 的输配电线路上作输送电能用。
使用特性：①电缆导体的最高额定温度为90℃。
②短路时（最长持续时间不超过5秒）电缆导体的最高温 度不超过250℃。
中压电缆： 6～35kV（一般指35kV及以下）：聚氯乙烯绝 缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等。
new employee
电力电缆线路施工
2015
orientation
目
录
☞ 一、电力电缆的基本知识
二、电缆的敷设 三、电缆的终端 四、电缆的交接试验 五、习题
子
☞ 1.1 电力电缆的作用
1.2 电力电缆的发展
目
录
一、电力电缆的基本知识
1.3 电缆线路的优点和缺点 1.4电缆的结构
1.5电力电缆的种类
1.1电缆在电网中的作用：
电力电缆敷设在地下、室内、沟道、隧道、井内， 不需用杆塔架设，整齐美观，占地少，不会对市容、 厂容造成影响。电缆供电受自然环境的影响小。
(完整版)电线电缆基础知识(培训资料)
电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。
根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
主要使用地：城郊、农村。
本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。
其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。
主要使用地：发、配、输、变、供电线路中的强电电能传输。
本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。
（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。
这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。
因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。
4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。
该类产品结构尺寸通常较小而均匀，制造精度要求很高。
本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。
电力电缆基本知识
一、电力电缆及供电系统基础知识
金属层包覆在多芯电缆的每个绝缘线芯或单芯电缆上时应 采用非磁性材料。
额定电压Ｕo为12kV及以下电缆的半导电绝缘屏蔽层应 采用可剥离的非金属半导电层。
35kV电缆的绝缘线芯上应直接挤包与绝缘线芯紧密结合 或可剥离的非金属半导电层。
铜带屏蔽的搭盖率应不小于15%(标称值),其最小搭盖率 应不小于5%。 铜带标称厚度为：单芯电缆≧0.12; 三 芯电缆≧0.10。铜带的最小厚度应不小于标称值的90%。
13
一、电力电缆及供电系统基础知识
▪ 电力电缆型号及产品表示方法：
㈡用数字表示外护层，有两位数字。第一位表示 铠装材料，第二位表示外护层材料。 第一位数字-钢带铠装（2），钢丝铠装（3）。 第二位数字-聚氯乙烯（2），聚乙烯（3）。 例如：YJLV22表示-交联聚乙烯绝缘(YJ)，聚氯
乙烯护套(V)，钢带铠装（2）铝芯电缆(L)。
成盘电缆的电缆盘外侧及成圈电缆的附加标签应标明:
a). 制造厂名称或商标； b).电缆型号和规格； c).长度,m；
d).毛重,kg；
e).制造日期:年 月；
f). 表示电缆盘正确滚动方向的符号；
g).本标准编号.
19
二、电缆的装卸、保管、现场放置等注意事项
1.装有电缆的电缆盘应竖直放置，严禁平放或叠放。 2.装卸电缆应逐盘吊装，严禁同时几盘吊装。注意起 重工具受力位置，不能在电缆盘边沿、侧面、加强筋 位置直接受力，吊钩起吊应勾牢电缆盘中心孔；用叉 车铲运时，要注意两叉臂与电缆盘两边同时受力，落 地平稳。 3.装卸时使用的起重工具、钢丝绳、吊钩等，承载能 力要大于电缆及包装物的总重量。 4.在车辆等运输工具上装运电缆时，电缆盘必须放稳， 并用合适方法固定，防止互碰或翻倒。 5.严禁从高处推下装有电缆的电缆盘。
电力电缆基础知识大全

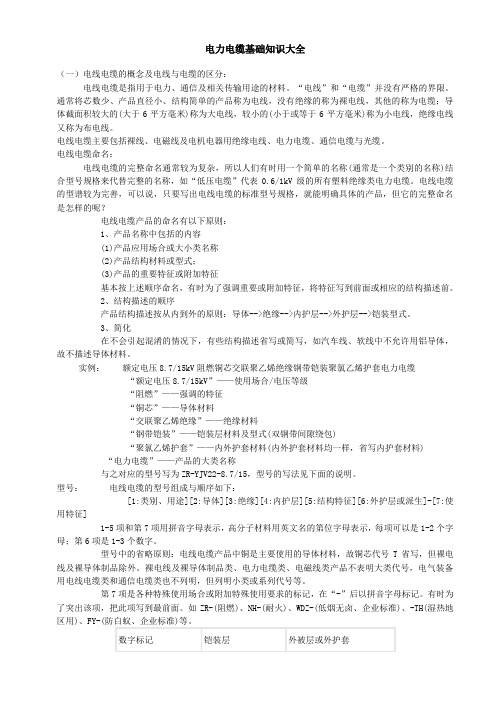

电力电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电力电缆培训PPT课件
.
32
代号含义
第三位字母表示导体（电缆线芯）材料：
1 一铜芯〔 不标注）; l 一铝芯。C 一钢芯。
第四位字母表示内护层类型：
Q 一铅包；I ，一铝包；V 一聚氯乙烯；Y 一聚 乙烯；H 一橡胶护套；F 一氯丁橡胶护套。
第五位字母表示结构特征：
D 一不滴流，F 一分相．［一滤尘用；CY 一充 油；Pes 贫油干绝缘．2 一直流；无特征不标 注。
按允许的电压损失计算铝绞线截面的公式为： 式中：P—线路输送的有功功率，
KW； L—线路长度，m；△U—电压损失百 分数，%；50为系数，若铜线为83。
.
26
2、截流量计算
常见负载估算电流表
负载类型
功率因数
计算公式
每KW电流量/A
电灯电阻
1
荧光灯
单相电动机 三相电动机
0.5 0.75 0.85
电力电缆基础知识培训
2014.1.10
.
1
主要内容
电缆的基本知识 电缆分类 电缆敷设方式及敷设要点 选型要求及载流量计算 电缆型号含义 电缆头的制作及安装 电缆的实验及正常检查内容
.
2
一、电缆的基本知识
电缆的构成： （ 构成电缆的三要素） 导体 绝缘 保护层
.
3
1、导体
铜电阻系数约为0.0184
允许的最高温度可达250℃。极大地提高了电缆的安 全载流量和短路容量。其最高工作电压达500kV。
从1 kV到220 kV的各种电力电缆中，交联聚乙烯（XLPE）是当 前应用最广的一种绝缘材料，几乎完全取代了纸绝缘。
.
5
3、屏蔽层
是一种将电缆产品中的电磁场与外界的电磁 场进行隔离的构件；有的电缆产品在其内部 不同相（或线组）之间也需要相互隔离（屏 蔽）。可以说屏蔽层是一种“电磁隔离屏”。 高压电缆的导体屏蔽和绝缘屏蔽（内外屏蔽） 是为了均化电场的分布。
电缆知识点总结
电缆知识点总结电缆是一种用于传输电能或信号的装置，广泛应用于各种领域，如电力系统、通信网络和工业控制等。
本文将从电缆的基本概念、组成结构、分类和应用等方面进行总结。
一、基本概念电缆是由导体、绝缘层和护套层组成的。
导体负责传输电能或信号，绝缘层用于阻止电流泄露和保护导体，护套层则用于保护绝缘层免受机械损伤或外部环境的侵蚀。
二、组成结构 1. 导体：通常由铜或铝制成，具有良好的电导性能。
导体的截面积越大，电流负载能力越大。
2. 绝缘层：常见的绝缘材料包括聚乙烯、聚氯乙烯和橡胶等。
绝缘层的厚度越大，电缆的绝缘性能越好。
3. 护套层：一般采用聚氯乙烯、聚乙烯或聚氨酯等材料制成。
护套层可以提高电缆的耐磨性和抗化学腐蚀性能。
三、分类 1. 按用途分类： - 电力电缆：用于输送交流或直流电能。
- 通信电缆：用于传输语音、数据和视频等信号。
- 控制电缆：用于工业自动化系统中的信号传输和电机控制。
2. 按绝缘材料分类： - PVC电缆：绝缘层采用聚氯乙烯，具有良好的绝缘性能和机械强度。
- XLPE电缆：绝缘层采用交联聚乙烯，具有较高的耐热性和耐电压能力。
- 橡皮电缆：绝缘层采用橡胶，适用于户外或有特殊要求的场合。
3. 按结构分类： - 单芯电缆：只有一个导体，适用于低压、低频场合。
- 多芯电缆：有多个导体，适用于高压、高频场合。
四、应用 1. 电力系统：电力输配电缆用于输送电能，包括高压输电线路和低压配电线路等。
2. 通信网络：通信电缆用于传输语音、数据和视频等信号，包括电话线、光纤等。
3. 工业控制：控制电缆用于传输信号和控制电机，应用于工厂自动化生产线、机器人等设备。
总结：电缆作为一种重要的电力传输和信号传输装置，在各个领域都有广泛应用。
了解电缆的基本概念、组成结构、分类和应用，对于正确选择和使用电缆具有重要意义。
希望本文能够为读者提供一些电缆知识上的帮助。
电力电缆基础知识培训课件
电力电缆基础知识培 训课件
汇报人：小无名
2023-12-05
REPORTING
2023
目录
• 电力电缆概述 • 电力电缆结构与材料 • 电力电缆的制造工艺 • 电力电缆的特性与性能指标 • 电力电缆的安装与维护 • 电力电缆的安全与环保问题 • 电力电缆的发展趋势与新技术应用
2023
PART 01
绝缘层制造工艺
绝缘材料选择
根据电缆规格和运行要求，选择 合适的绝缘材料，如聚氯乙烯、
聚乙烯等。
绝缘层挤出
将绝缘材料在一定温度和压力下， 通过挤出机挤出厚度均匀的绝缘层 。
绝缘层冷却与牵引
对挤出的绝缘层进行冷却和牵引， 确保绝缘层的平整度和厚度。
护套层制造工艺
护套材料选择
根据电缆使用环境和运行要求， 选择合适的护套材料，如聚氯乙
伸长率
伸长率是指电缆在承受拉伸作用下，长度增加的比例。伸长率越大 ，电缆的塑性变形能力就越好。
弯曲半径
弯曲半径是指电缆在弯曲时所能达到的最大半径。弯曲半径越小， 电缆的弯曲性能就越好。
热性能参数
1 2 3
工作温度
工作温度是指电缆在正常工作时所能承受的最高 温度。工作温度越高，电缆的载流量就越大，传 输电能的能力就越强。
城市轨道交通
电力电缆在城市轨道交通系统 中用于传输电能，为列车提供
动力。
建筑行业
电力电缆在建筑行业中用于传 输电能，为照明、空调、电梯
等设施提供电力。
工业领域
电力电缆在工业领域中用于传 输和分配电能，为各种生产设
备提供动力。
2023
PART 02
电力电缆结构与材料
REPORTING
电缆基础常识
电缆基础常识电缆基础常识电缆是电力输配电系统的重要组成部分之一，通常用于电力供应、电信和控制系统。
它们是一种电导体，由导体、绝缘体和保护外壳组成。
电缆的性能和应用取决于所选材料和制造工艺。
本文将介绍电缆的基础常识，包括电缆类型、材料、结构和安装等方面。
一、电缆类型电缆根据用途、工作电压和结构分类：1. 用途（1）高压电力电缆：在送电线路上使用的电缆，一般工作电压在1kV及以上。
（2）低压电力电缆：在开关设备、电机等附近使用的电缆，一般工作电压在1kV以下。
（3）通信电缆：用于传输语音、数据和视频信号。
2. 工作电压（1）电力电缆：工作电压在1kV以下的电缆。
（2）中压电缆：工作电压在1kV～35kV的电缆。
（3）高压电缆：工作电压在35kV及以上的电缆。
3. 结构（1）单芯电缆：只有一个导体的电缆。
（2）多芯电缆：由多个导体组成，可以是扁平、圆形、交叉或平行排列。
（3）屏蔽电缆：导体周围有屏蔽层，以减小干扰。
（4）光缆：用于传输光信号的电缆。
二、电缆材料电缆绝缘层的材料通常有：1. 橡胶：天然橡胶和合成橡胶。
2. 塑料：聚乙烯、聚氯乙烯等。
3. 铠装层材料：钢带、铜带等。
三、电缆结构1. 基本结构（1）导体层：电能的载体，一般由铜、铝等金属制成。
（2）绝缘层：用于隔离导体之间或导体与外壳之间的介质。
（3）金属层：用于保护电缆，或作为屏蔽层减小电磁干扰。
（4）外护层：用于保护电缆。
2. 多层结构（1）实心多层电缆：由多层金属材料和绝缘材料构成。
（2）散热多层电缆：由高导电率的材料构成，用于提高电缆散热。
（3）移动式多层电缆：可以折叠，更加方便运输和安装。
四、电缆安装1. 填充方式（1）干式填充：电缆内充满绝缘材料。
（2）油浸填充：电缆内充满绝缘油，具有更好的绝缘性能。
2. 安装方式（1）地面敷设：电缆安装在地面上。
（2）管道敷设：电缆安装在管道中，以保护电缆。
（3）架空敷设：电缆通过架空线路进行传输。
电力电缆基本知识
电力电缆基本知识一、电力电缆的型号1、电力电缆型号的组成电力电缆型号用字母和数字代号的组合表示。
其中以字母表示电缆产品的系列、导体、绝缘、护套、特征及派生代号，以数字表示电缆外护套代号。
完整的电缆产品型号还应包括电缆额定电压、芯数、标称截面和标准号。
2、电力电缆型号的含义1）产品系列(绝缘)代号Z代表纸绝缘电缆；X代表橡胶绝缘电缆；V代表聚氯乙烯绝缘电缆；Y代表聚乙烯绝缘电缆；YJ代表交联聚乙烯绝缘电缆；K代表控制电缆；ZR代表阻燃电缆NH代表耐火电缆；DH代表防火电缆。
2）绝缘层代号Z代表纸；X代表橡皮；V代表聚氯乙烯；Y代表聚乙烯；YJ代表交联聚乙烯。
3）导体代号L代表铝；T（可省略）代表铜。
4）内护套代号V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
5）特征代号D代表不滴流；F代表分相；CY代表充油；P代表贫油干绝缘；P 代表屏蔽；Z代表直流。
6）铠装层代号0代表无铠装；2代表双钢带；3代表细圆钢丝；4代表粗圆钢丝；5代表波纹钢带。
7）外被层（外护套）代号0代表无外护套；1代表纤维外护套；2代表聚氯乙烯护套；3代表聚乙烯护套。
8）加强层代号1代表径向铜带；2代表径向不锈钢带；3代表径、纵向铜带；4代表经、纵向不锈钢带。
二、电力电缆的种类1、最常用的电缆种类1）VV、VLV分别为铜芯、铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
2）VV22、VLV22分别为铜芯、铝芯聚氯乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆。
3）YJV22为铜芯交联聚乙烯绝缘双钢带铠装聚氯乙烯护套电力电缆。
4）KVV为聚氯乙烯绝缘聚氯乙烯护套控制电缆。
2、按电压等级分类1）低压电力电缆，380V/220V~660V。
2）中压电力电缆，6Kv~35kV。
3）高压电力电缆，110kV~220kV。
4）超高压电力电缆，330kV~500kV。
5）特高压电力电缆，1000kV及以上。
三、电力电缆的结构电力电缆的基本结构由线芯、绝缘层、保护层构成。
电力电缆基础知识
用范围。 举例：
英文简称XLPE，是提高PE性能的一种重要技术。
21） ）能聚传氯输乙很稀大绝额的缘定电电流力电（ 电压几缆百8.安7乃/1至5几k千V安阻）燃，因铜此芯会采交用联截面聚积乙为几烯百绝乃至缘几钢千平带方铠毫米装的聚导电氯线乙芯。烯护套电力 “电力电缆”电——缆产品的大类名称
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜 芯代号T省写。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以 拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-阻燃、 NH-耐火、WD-低烟无卤、TH-湿热地区用、FY-防白蚁等。 数字标记 铠装层 外被层或外护套 0 无 －－1 联锁铠装 纤维外被 2 双层钢带 聚氯乙烯外套 3 细圆钢丝 聚乙烯外套 4 粗圆钢丝 5 皱纹轧纹钢带 6 双铝或铝合金带 8 铜丝编织 9 钢丝编织
电力电缆基础知识
电力电缆基础知识
一、电线电缆概况 二、电力电缆的技术特性及分类 三、电力电缆的结构 四、电力电缆的命名 五、低压电力电缆
一、电线电缆概况
电线电缆是指用于电力、通信及相关传输用途的材料。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、 电力电缆、通信电缆与光纤光缆。
“电线”和“电缆”并没有严格的界限。通常将芯数少、 产品直径小、结构简单的产品称为电线，没有绝缘的称为 裸电线，其他的称为电缆；导体截面积较大的(大于6平方 毫米)称为大电线，较小的称为小电线，绝缘电线又称为布 （B）电线。
1、产品名称中包括的内容
它耐潮湿、耐老化、难燃。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光纤光缆。
电力电缆基础知识
4、电缆接头型号、终端头型号及绝缘材料选择；
电缆接头和终端的基本要求：
◦ 导体连接良好：连接点的接触电阻小而稳定。与相同长度、 截面的电缆导体相比，连接点的电阻应不大于1，运行后其比 值不应大于1.2；
◦ 绝缘可靠：满足各种状态下的长期安全绝缘结构，并有一定 的裕度；
◦ 密封良好：能有效防止外界水分或有害物质侵入绝缘，防止 绝缘剂流失；
到80年代已制成1100千伏、1200千伏的特高压 电力电缆。
1897年（清光绪22年），中国第一根地下电力电 缆在上海投入使用，长2700米，橡皮绝缘铅包护 套的照明电缆是进口产品。直到1939年在昆明 （电缆厂）才生产出首根国产电缆。
2011年中国电线电缆总产值已超过美国，成为世 界第一大电线线缆生产国。
1、路径选择； 2、敷设方式 ； 3、电缆的选择； 4、电缆接头型号、终端头型号及绝缘材料选择； 5、交叉跨越及接近穿越建筑物区段的保护措施； 6、单芯电缆接地系统设计； 7、电缆供电系统电气主接线设计。
1、路径选择
2、敷设方式 沟、隧道
直埋、排管
桥架、竖井
例:ZR-YJLV22-8.7/10kV-3×240
5、电缆的制造
6、电缆附件（Cable Accessories）
是连接电缆与输配电线路及相关配电装置的产品， 一般指电缆线路中各种电缆的中间连接及终端连接， 它与电缆一起构成电力输送网络；电缆附件主要是 依据电缆结构的特性，既能恢复电缆的性能，又保 证电缆长度的延长及终端的连接。按其用途一般分 为终端头及中间接头，终端头分为户内终端和户外 终端。
2010年, 上海500 kV静安（世博）输变电工程 投运。采用两回路500 kV电缆供电，全线敷设 于静安-三林电缆专用隧道内，隧道全长 15.45km。是国内第1条长距离500 kV输电电
电力电缆基础知识
电缆中间接头结构尺寸
电缆终端结构图
工器具及耗材准备： 根据不同电压等级附件安装需要配备：电缆校直器、加热及温度控制仪、电锯、手锯、压接钳、绝缘剥切刀、半导电剥切刀、反应力锥剥切器、应力锥扩张器、力矩扳手、套筒扳手、内六方扳手、测量工具、温湿度计、 除湿机、焊接用工具、吊装设备等 常用耗材：无水乙醇、专用清洁纸、玻璃、专用砂纸、保鲜膜、清洁布、焊料、液化气等 现场环境要求：相对湿度不大于70%
油纸电缆户外终端
油纸电缆 户内终端
油纸电缆中间接头
三芯交联电缆热缩附件
三芯交联电缆冷缩附件
三芯交联电缆冷缩中间接头
电缆肘型插头
单芯交联电缆户外终端
单芯交联电缆GIS终端
单芯交联电缆中间接头： 直通接头、绝缘接头
不同类型电缆附件
110kV电缆T型接头
电缆线路接地、交叉互联箱、接地电缆
3、电力电缆的结构
按结构类型分：三芯统包型电缆、单芯电缆
按绝缘材质分：油浸纸绝缘、橡塑绝缘电缆
充油电缆
油纸绝缘电缆已有超过百年的使用历史 1889年英国人S.Z.费兰梯在伦敦与德特福德之间敷设了10千伏油浸纸绝缘电力电缆无论在制造上和使用上油纸绝缘电缆都有一套非常成熟的技术和经验 油纸电缆可靠性高、寿命长、适合超高压等级等优点；但敷设安装难度较大、绝缘油易燃、线路落差受到一定限制自从开发出不滴流浸纸绝缘后解决了落差限制问题使油浸纸绝缘电缆得以继续广泛应用
5隐蔽工程中间验收记录及签证书 6施工缺陷处理记录及附图 7电缆线路竣工图纸和路径图比例尺一般为1:500地下管线密集地段为1:100管线稀少地段为1:1000在房屋内及变电所附近的路径用1:50的比例尺绘制平行敷设的电缆线路必须标明各条线路相对位置并标明地下管线剖面图电缆线路如采用特殊设计应有相应的图纸和说明 8电缆敷设施工记录应包括电缆敷设日期、天气状况、电缆检查记录、电缆生产厂家、电缆盘号、电缆敷设总长度及分段长度、施工单位、施工负责人等
电力电缆基础知识
四．电线电缆产品介绍：裸电线
Hale Waihona Puke （三）产品介绍2、扩径导线
扩径钢芯铝绞线 JLK/G2A-630(720)/45-38/7
线路的电压超过 220kV时， 为降低线路电抗和电晕损耗，通 常采用扩径导线。
扩径导线采用扩大导线外径 技术，减少导线铝截面，从而减 少导线的总重量，节约材料，减 少铁塔荷载和结构重量，极大地 降低线路造价。
三．电线电缆生产工艺
● 大长度连续叠加组合生产方式
几十米，100米，几百米，几公里，几十公里。
● 生产工艺门类多、物料流量大
导体生产：有色金属的熔炼和压力加工等； 绝缘生产: 塑料、橡胶、油漆等化工技术； 护套生产：纤维材料的绕包、编织等纺织技术，金属材料的绕包及金属带材的纵 包、焊接成形加工工艺等。 物流管理：各种材料不但类别、品种、规格多，而且数量大。因此，各种材料的 定额用量、库存备用量管理很重要。同时，要重视废品的处理、回收，重复利用。电 线电缆生产料重工轻。
常见规格如下：310（400）/50， 400（500）/45，530（630）/45， 630（720）/45，725（900）/40
四．电线电缆产品介绍：裸电线
（三）产品介绍
3、大截面导线
大截面导线是指超过经济电流密度所
控制的常规最小截面导线，铝导体标称截
面不小于720mm2。
其优势在于单位长度导线的电阻减小，
机械性能系列 绞线用镀锌钢线
强度系列（普通、高强度和特高强度）
镀锌厚度等级（普通和加厚）
四．电线电缆产品介绍：裸电线
（二）型号规格
3、示例
JLHA1/G3A-500/65-54/7：由54根1型高强度铝合金线和7根A级镀层特 高强度镀锌钢线绞制而成的钢芯铝合金绞线，铝合金线标称截面积为500mm2， 钢的标称截面积为65mm2。
