牵引供电监控系统发展方向
铁路牵引变电所综合自动化系统的应用
铁路牵引变电所综合自动化系统的应用摘要：随着交通网络日益完善，电气化铁路建设规模日益扩大，其具有环境污染小、承载能力强、高速等特点，是铁路发展的重要方向。
牵引变电所综合自动化系统，作为电气化铁路的关键部分，确保其可靠性与稳定性，是铁路牵引变电所的重要研究课题。
为此，通过综合自动化系统，对牵引变电所内的设备进行监控、调试，可促进设备正常运行，有利于保障铁路可靠运营。
本文主要分析综合自动化系统在铁路牵引变电所中的运用。
关键词：铁路牵引变电所；综合自动化系统；应用引言：近年来，随着科技水平不断发展，信息化、自动化技术被运用于各行业、各领域，铁路供电系统也正在逐渐创新、发展。
针对铁路供电系统中的综合自动化系统，有利于提升铁路运行质量，保障铁路供电效率，并集成了多种一次设备和二次设备。
通过综合自动化系统，可实现铁路牵引变电所供电设备监控智能化，促进应急处置的快速化。
为了满足智能电网的发展，在铁路牵引变电所运行中，运用综合自动化系统，已是电力系统运行中的重点研究课题。
笔者根据自身多年的电力系统运维管理经验，主要分析综合自动化系统在铁路牵引变电所中的运用。
一．自动化系统的发展首先，分立原件的自动化装置。
20世纪七十年代以前，诸如晶体管和其他离散元件构成的模拟电路等设备被开发并应用于电力系统，例如自动重合闸、备用电源自投等，使电力系统的整体性能得到了极大的改善。
但各个设备都是独立的，缺乏自我诊断的功能，整体的操作水平仍然十分有限。
其次，智能自动装置。
上世纪70年代，微机保护、远动装置逐步被集成电路、微机取代。
该设备具有较强的运算能力，具有较高的智能化程度和自诊断能力，使测量精度、监控可靠性及电力系统的自动化程度得到了进一步的改善。
但是，目前还存在着许多设备独立操作、资源无法共享等问题，需要进一步完善。
第三，综合自动化系统。
70年代中期和晚期，欧、意、美等发达国家相继研制出一套完整的自动控制系统。
然而，日本在1975年完成了首个数字控制系统SDCS-1,1980年开始商业化。
牵引供电系统SCADA系统
根据分析结果，追踪和定位问题所在，为后 续的修复和优化提供依据。
测试结果评估与讨论
测试结果评估
根据设计要求和测试标准，对测试结果 进行评估，判断系统是否满足预期目标
。
改进措施提出
针对发现的问题，提出相应的改进措 施和建议，优化系统的设计和实现。
问题总结与分类
对发现的问题进行总结和分类，分析 问题的性质、严重程度和影响范围。
监控与控制
通过监控软件对现场设备进行实时监控，并 根据需要远程控制设备的运行。
04
牵引供电系统SCADA 系统设计
设计目标与原则
实时性
可靠性
确保系统能够实时监测牵引供电系统的状 态，及时响应和处理各种事件。
保证系统在各种恶劣环境下都能稳定运行 ，减少故障发生的概率。
可扩展性
安全性
考虑到未来发展的需要，系统应具有良好 的可扩展性，方便后续升级和改造。
数据处理
对采集的数据进行处理，如滤波、计算、转换等 。
数据传输
将处理后的数据通过通信网络传输到服务器或人 机界面。
控制策略实现
故障定位与隔离
通过实时监测和分析数据，定位故障点并自动或手动隔离故障区 域。
越区供电
在故障情况下，实现越区供电以保证列车的正常运行。
负荷分配与优化
根据实时数据和历史数据，对牵引供电系统的负荷进行分配和优 化，提高系统的运行效率和稳定性。
06
牵引供电系统SCADA 系统测试与验证
测试方案制定
测试目的明确
确保牵引供电系统SCADA系统的功能、性 能和安全性满足设计要求。
测试范围确定
涵盖系统的各个模块和组件，包括硬件、软 件和网络通信等。
石家庄地铁直流牵引供电系统继电保护
石家庄地铁直流牵引供电系统继电保护石家庄地铁是河北省首条城市轨道交通线路，经过多年的规划和建设，目前已经有多条线路贯通城市各个区域。
地铁运营过程中，保障列车安全运行是至关重要的，而直流牵引供电系统继电保护作为地铁系统中的关键部分，对于确保牵引系统的正常运行和保护列车及乘客安全起着非常重要的作用。
地铁直流牵引供电系统继电保护是指在地铁列车运行过程中，保护列车牵引系统不受外部干扰、保护牵引系统运行的安全可靠性和可靠性。
本文将对石家庄地铁直流牵引供电系统继电保护进行详细分析和介绍。
一、石家庄地铁直流牵引供电系统概述石家庄地铁采用的是直流牵引供电系统，直流电源由变电所提供，通过供电网向轨道供电。
在列车运行时，通过架空线和接触网对列车进行牵引。
直流牵引供电系统主要由供电网、牵引变压器、牵引逆变器、牵引电动机等组成。
牵引变压器负责改变供电网的电压，将其适配给列车牵引系统使用；牵引逆变器则负责将直流电源转换为交流电源，供给电动机使用；牵引电动机则是利用逆变器提供的电能将列车进行牵引。
二、石家庄地铁直流牵引供电系统继电保护的作用石家庄地铁的直流牵引供电系统继电保护主要负责以下几个方面的功能：1. 对电动机的过流、短路等故障进行监测和判断，并采取措施进行保护；2. 对电源线路中可能出现的过压、欠压、短路等故障进行监测和判断，以保障供电系统的安全运行；3. 对于牵引逆变器、牵引变压器等关键设备进行监测和保护，确保这些设备的安全运行；4. 对于供电系统的中继设备、信号设备等进行监测和保护，保障这些设备的正常工作，以确保列车的正常运行。
三、石家庄地铁直流牵引供电系统继电保护的实现方式石家庄地铁直流牵引供电系统继电保护主要通过智能继电保护装置来实现。
这些装置通常包括保护继电器、故障录波器、控制装置等一系列设备。
保护继电器是直流牵引供电系统继电保护中的核心装置，它主要负责对电网和牵引系统各个部分进行监测和保护。
在发生故障时，保护继电器可以及时切断故障电路，防止故障扩大，保障列车的安全运行。

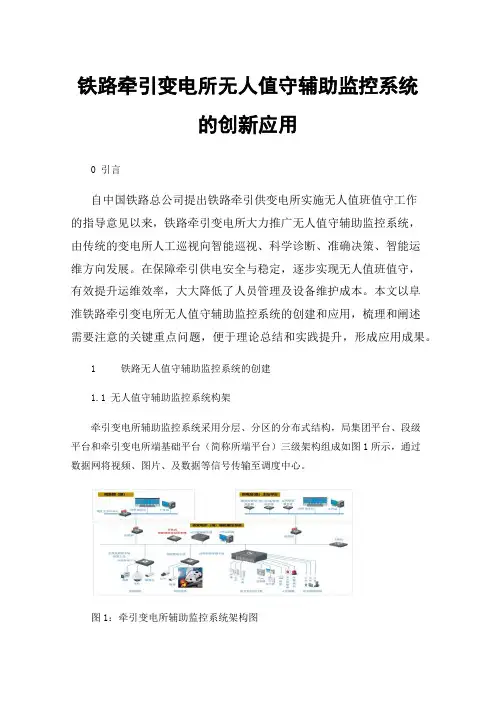

铁路牵引变电所无人值守辅助监控系统的创新应用
铁路牵引变电所无人值守辅助监控系统的创新应用0 引言自中国铁路总公司提出铁路牵引供变电所实施无人值班值守工作的指导意见以来，铁路牵引变电所大力推广无人值守辅助监控系统，由传统的变电所人工巡视向智能巡视、科学诊断、准确决策、智能运维方向发展。
在保障牵引供电安全与稳定，逐步实现无人值班值守，有效提升运维效率，大大降低了人员管理及设备维护成本。
本文以阜淮铁路牵引变电所无人值守辅助监控系统的创建和应用，梳理和阐述需要注意的关键重点问题，便于理论总结和实践提升，形成应用成果。
1 铁路无人值守辅助监控系统的创建1.1 无人值守辅助监控系统构架牵引变电所辅助监控系统采用分层、分区的分布式结构，局集团平台、段级平台和牵引变电所端基础平台（简称所端平台）三级架构组成如图1所示，通过数据网将视频、图片、及数据等信号传输至调度中心。
图1：牵引变电所辅助监控系统架构图1.2 无人值守辅助监控系统功能该系统主要包含8项功能：（1）系统智能巡视，自定义巡检时间路径对重要设备仪表进行智能巡视；（2）视频监控，实时监视变电所主要电气设备和重要监控场景；（3）联动管理，实现各监控子系统间的图像、控制联动功能；（4）周界安防，周界围墙无死角布防，非法入侵立即触发告警；（5）门禁管理，监测门的开关状态和进出记录，实现人员进出管理；（6）智能控制，实现对灯光风机空调等设备的状态监测、远程开关；（7）红外测温，对重要设备、接头线夹的温度进行监测；（8）环境监测，实时监测所内机房温湿度，烟雾、漏水及SF6气体等。
整个项目由专人负责根据综牵引变电所特点，选择性绑定不同类型设备进行监控、巡视、监测、告警等，达到使用辅助监控系统进行各类工作时与人工工作相同效果。
1.无人值守辅助监控系统的应用2.1 视频监控视频监控功能利用无人值守摄像机实现牵引变电所全天候、无死角监控，可实现与综自进行联动，由综自系统单向对辅助监控系统推送遥信变位信号，根据告警信息系统将调用相应摄像机对告警设备进行监控。
牵引供电系统外部电源与供电方式
高速铁路牵引供电系统的实际应用中，需要关注供电能力、电能质量和环 境保护等方面的问题。
磁悬浮列车牵引供电系统
磁悬浮列车牵引供电系统通常采用直流供电方式，通过磁悬浮变电所将来自电网的高压交流电转换为 直流电，为磁悬浮列车提供动力。
牵引供电系统外部电 源与供电方式
目录
• 牵引供电系统概述 • 牵引供电系统外部电源 • 牵引供电系统供电方式 • 牵引供电系统外部电源与供电方式的
优化 • 牵引供电系统外部电源与供电方式的
实际应用案例
01
牵引供电系统概述
牵引供电系统的定义与功能
定义
牵引供电系统是为电气化铁路或 城市轨道交通提供电能的系统， 通过接触网向电力机车或电动汽 车提供所需直流或交流电能。
容量
牵引供电系统外部电源的容量应根据 牵引负荷的大小和运行方式进行选择 ，以确保供电的可靠性和稳定性。
稳定性
外部电源的稳定性对牵引供电系统的 正常运行至关重要，应采取措施确保 电源的电压、频率和波形等参数的稳 定。
03
牵引供电系统供电方式
直接供电方式
01
直接供电方式是一种简单的牵引 供电方式，通过牵引网直接向电 力机车供电。
02
该方式结构简单，投资少，但会 对沿线通信线路产生干扰。
串联电容补偿供电方式
串联电容补偿供电方式是在牵引网中 串联电容，补偿感性负载的无功功率， 提高功率因数。
该方式可以减少对通信线路的干扰， 但需要增加补偿装置和滤波装置。
吸流变压器供电方式
吸流变压器供电方式是通过吸流变压 器将牵引电流从接触网引至回流线， 减少对通信线路的干扰。
牵引供电SCADA系统参考资料
牵引供电SCADA及安全监控系统参考资料1 牵引供电SCADA系统概述1.1 SCADA系统组成SCADA（Supervisory Control And Data Acquisition）系统，即数据采集与监视控制系统。
SCADA 系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。
在铁路牵引供电系统中使用的SCADA系统常称为远动系统。
所谓远动系统的一般定义为“用电气化手段通过一个或多个相互连接（或非连接）的通道，对远方处于分散状态的生产过程的集中监测，控制和集中管理”。
牵引供电远动系统即是远动系统在铁道电气化方面的—个最典型的应用。
远动系统中采用的远动技术已作为一门独立学科，它是建立在自动控制理论、计算机技术、现代通信理论和技术之上发展起来的一个交叉学科，并随着这些技术的日益发展而迅速发展。
牵引供电系统中使用的SCADA系统主要监控牵引供电系统沿线各变电所、分区所、开闭所的设备运行状态，完成遥控、遥测、遥信、遥调、遥视、保护及调度管理，辅助完成事故分析及处理等功能。
牵引供电系统中SCADA系统有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为牵引电力调度不可缺少的工具。
它在保证牵引供电设备安全稳定运行，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平等方面起着重要的作用。
1.2 SCADA系统的基本结构图1.1 SCADA系统结构展开图SCADA系统由监控站，被控站及信道三大部分组成，一个典型的SCADA系统结构如图1.1所示。
铁路牵引变电所辅助监控系统的应用
近年来，我国运营铁路规模不断扩大，传统的安全监控类系统难以满足铁路牵引变电所建立无人值班值守工作模式的需求。
中国铁路总公司发布的《牵引供变电所实施无人值班值守工作的指导意见》（工电函[2018]101号）文件及其附件《TJ/GD 025-2018牵引变电所辅助监控系统暂行技术条件》，为新时期铁路变电所的安全运维提供了思路和办法，推动了牵引变电所辅助监控系统的市场化应用。
1 发展现状铁路局集团公司、设计院、施工单位等已相继投入到牵引变电所辅助监控系统的建设热潮。
在工程应用中，它主要呈现出设备多样化、接口多样化以及厂商多样化的特点[1]。
同时，工程设计及验收环节必要的技术条件、标准、规范等尚未形成体系。
2 系统组成系统由布置在场坪的辅助设备和系统平台构成。
系统平台通过标准接口采集所内辅助设备信息，实现信息共享与报警联动功能，并将监控和报警信息上传[2]。
在满足接口条件的情况下，辅助监控系统也可接入智能一次设备的在线监测数据。
本系统系统包括视频监控及巡检系统、环境监测系统、安全防范系统、火灾报警系统以及动力照明控制系统等子系统，如图1所示，各子系统可以根据需要灵活配置。
系统采用分层架构，由间隔层和站控层组成。
间隔层包括动力环境测控装置、视频服务器和辅助设备，站控层包括综合应用服务器、网络设备和值班员终端等。
图1 牵引变电所辅助监控系统结构图3 主要功能本系统对于整个牵引变电所监控、环境监测、安防、发生火灾的报警、设备巡检以及动力照明控制等功能高度集成和一体化监控，具备采集接入、数据存储、告警处理、传输通信、联动和监控等功能。
此外，系统能够与相关系统进行信息交互，纵向上与供电调度系统、上级视频管理系统等进行信息交互，横向上与所内保护测控系统进行信息交互。
3.1 数据采集接入本系统采集的设备信息有视频监控及巡检信息、安全防范信息、动力照明设备信息、火灾报警信息以及环境监测信息等。
3.2 视频监控及巡检本系统具有视频的显示、图像的存储及回放、视频自动/人工巡检、视频的控制、红外热成像监测以及图像识别等功能。
