PCB 生产工艺及其基本知识
pcb制作工艺
pcb制作工艺PCB（PrintedCircuitBoard），即印刷电路板，是一种电子元件连接底板，采用覆铜工艺、印刷技术将电子元件固定在其上，并将信号线连接起来，实现深层次的复杂电路的小型和集成的九轴模块，是电子产品的构成要素。
那么，究竟该如何制作PCB，以及其中的工艺是怎样的呢？一、PCB制作工艺：1、设计制作：PCB设计原理其实是类似于游戏中的拼图，根据用户需要，合理布局PCB元件，并根据电路画出PCB线路图形，这样就可以将要制作的PCB放在一起进行印制。
2、蜕皮处理：处理完设计之后，会将要制作的PCB物料PCB板和接点连接以及元件就绪，然后可以进行蜕皮处理，蜕皮处理是一种特殊的制作技术，可以使PCB的表面光滑无瑕疵，并且具有良好的抗腐蚀性。
3、铜箔处理：经过蜕皮处理后，PCB板面就可以贴上铜箔。
铜箔可以使PCB板具有更好的导电性，而且可以防止PCB板上的元件被湿润。
4、钻孔处理：当铜箔处理完成之后，就可以进行PCB钻孔处理，PCB钻孔处理就是把PCB板上的电线，电路板上的接口，以及PCB板上元件的固定接口，全部钻孔出来，方便以后的连接和安装。
5、焊接处理：当PCB钻孔处理完成之后，就可以进行PCB焊接处理，有了正确的焊接技术，可以使PCB元件紧密可靠地固定在PCB板上。
6、测试处理：最后一步就是测试，在完成所有PCB制作处理之后，就可以进行测试，以确保PCB板的功能可靠。
二、PCB制作注意事项1、设计时，应该尽量减少PCB板的面积，以减少PCB板的成本。
同时，在设计时也要注意电路的连接，合理排列电路，以达到最佳效果。
2、在制作PCB时，应该尽可能地采用精密设备，以保证PCB板的定位、形状、精度等，去除板面不平整的现象，以保证PCB板的质量。
3、在PCB制作中，各种工艺都要尽量减少处理次数，注意元件安装的精度、散热、信号传输质量，合理布局以及管道和元件的连接，以保证PCB板的质量和性能。

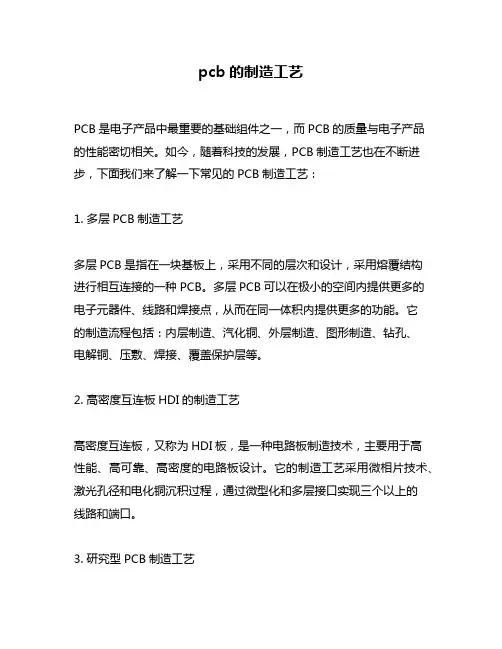

pcb的制造工艺
pcb的制造工艺
PCB是电子产品中最重要的基础组件之一，而PCB的质量与电子产品的性能密切相关。
如今，随着科技的发展，PCB制造工艺也在不断进步，下面我们来了解一下常见的PCB制造工艺：
1. 多层PCB制造工艺
多层PCB是指在一块基板上，采用不同的层次和设计，采用熔覆结构进行相互连接的一种PCB。
多层PCB可以在极小的空间内提供更多的电子元器件、线路和焊接点，从而在同一体积内提供更多的功能。
它
的制造流程包括：内层制造、汽化铜、外层制造、图形制造、钻孔、
电解铜、压敷、焊接、覆盖保护层等。
2. 高密度互连板HDI的制造工艺
高密度互连板，又称为HDI板，是一种电路板制造技术，主要用于高
性能、高可靠、高密度的电路板设计。
它的制造工艺采用微相片技术、激光孔径和电化铜沉积过程，通过微型化和多层接口实现三个以上的
线路和端口。
3. 研究型PCB制造工艺
研究型PCB是指为了研究电路的特殊性能而制作的一种PCB板。
它的制造工艺可以通过手工进行，也可以采用CAD、CAM技术进行自动化制造。
由于研究型PCB通常采用特殊的电路设计和加工工艺，在制造工艺方面需要对其加工方法和工艺流程进行特殊的研究和开发。
总之，随着电子技术的发展，PCB制造工艺也在不断更新。
因此，PCB制造工艺是制定高质量PCB的关键。
无论采用哪种制造工艺，都需要严格控制和测试制造过程，以确保电路板的质量和可靠性。
pcb板制造工艺流程及控制方法
pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。
一、工艺流程。
1. 设计。
这就像是给PCB板画蓝图呢。
工程师们用专门的软件，把线路、元件的位置啥的都规划好。
要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。
这个阶段要是出点小差错，后面可就麻烦咯。
比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。
2. 开料。
把大的覆铜板按照设计的尺寸切成小块。
这就好比裁布料一样，得裁得准准的。
要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。
3. 内层线路制作。
这一步是在板子里做出线路来。
要通过光刻、蚀刻这些技术。
光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。
这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。
4. 层压。
如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。
这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。
5. 外层线路制作。
和内层线路制作有点像，不过这是在板子的最外面做线路。
这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。
6. 阻焊和字符印刷。
阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。
字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。
7. 表面处理。
这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。
就像给板子的表面做个美容，让它更好地和元件结合。
8. 成型。
把板子按照设计的形状切割出来。
这是最后的一步啦，就像给PCB板做个最后的造型。
二、控制方法。
1. 质量控制。
在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。
比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。
要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
pcb生产工艺
pcb生产工艺PCB（Printed Circuit Board，印刷电路板）是电子产品中最常见的组成部分之一，它起着连接电子元件与导电线路的作用。
PCB生产工艺是指PCB从设计到最终成品的制造过程，下面将介绍一下常见的PCB生产工艺。
首先，PCB生产工艺的第一步是原材料的准备。
常见的原材料有基板、覆铜箔、油墨、树脂等。
基板是PCB的主体，通常采用玻璃纤维强化塑料（FR-4）材料制成。
覆铜箔是在基板上覆盖一层铜箔，用来制作导电线路。
油墨和树脂则用来进行印刷和固化。
接下来是PCB的设计与制图。
这一步通常由专业的工程师完成，包括电路图设计、PCB布局设计等。
设计完成后，需要进行制图，将设计图纸转换为PCB生产所需的文件格式。
在制图完成后，就可以进行印刷制作了。
印刷制作通常包括以下几个步骤：制作印刷网版、油墨调制、印刷、固化等。
制作印刷网版是将设计图纸转移到PCB上的关键步骤，通常使用光刻技术将设计图纸转换为网版。
油墨调制是根据设计要求选择适当的油墨和树脂材料进行调和。
印刷是将油墨均匀地涂布在覆铜箔上的过程。
固化是对油墨进行热处理，使其与基板牢固结合。
完成印刷后，就是刻蚀工艺。
刻蚀是将未被覆盖油墨的铜箔部分腐蚀掉的过程，以形成导线、电路等。
通常使用化学蚀刻法或机械刻蚀法进行。
化学蚀刻法是通过将PCB浸泡在特定的蚀刻液中，使未被覆盖油墨的铜箔腐蚀掉。
机械刻蚀法则是使用机械装置将未被覆盖油墨的铜箔剔除。
刻蚀完成后，还需要进行钻孔和镀铜工艺。
钻孔是在PCB上钻孔以安装元件的过程。
通常采用钻孔机进行，根据设计规格进行精确定位的钻孔。
镀铜是在刻蚀后形成的导线和电路表面镀上一层铜，以增加导电性能。
镀铜通常需要进行多道处理，包括清洗、酸洗、活化、镀铜等。
最后，进行表面处理和质检工艺。
表面处理是对PCB进行防腐蚀、增加电子焊接性能等处理。
常见的表面处理工艺有镀金、喷锡等。
质检是对成品PCB进行严格的检测，确保产品质量符合要求。
PCB部分工序详解及注意事项
PCB部分工序详解及注意事项PCB（Printed Circuit Board）又称打印电路板，是电子产品中不可缺少的一个组成部分。
在电子产品的制造过程中，PCB工艺是十分重要的一部分。
以下是PCB工艺的详细解析及注意事项。
1.设计与制造准备PCB的设计是开始制造过程的第一步，需要使用电路设计软件进行原理图设计、布局布线、元件库管理等。
注意在设计过程中要遵循规范，确保电路板的可靠性和性能。
2.原材料准备PCB制造原材料包括基板、金属箔、光敏胶、阻焊油墨等。
基板可以选择FR-4、金属基板等，金属箔一般选用铜。
在这一步骤中，要验证原材料的质量，确保其符合要求。
3.板材切割板材切割是将大板材切割成多个小板材的过程。
切割要求精确，保证切割后的板材尺寸准确。
4.板表面处理板表面处理是为了去除杂质、增强沉金效果等。
常用的表面处理方法有化学清洗、机械磨砂、光刻以及浸金等。
表面处理的目的是为了提高电路板的可靠性和耐久性。
5.蚀刻蚀刻是将铜箔蚀刻成制定的线路形状的过程。
常用的蚀刻方法有湿法蚀刻和干法蚀刻。
在蚀刻过程中，要控制好蚀刻剂的浓度和时间，避免过蚀或欠蚀。
6.镀铜镀铜是为了增加线路的导电性能和保护线路不被氧化。
通过电化学方法，在铜箔表面镀一层铜。
在镀铜过程中需要控制好电流密度和镀铜时间，确保铜层的均匀性和厚度。
7.冲孔冲孔是为了在电路板上形成元件引脚的孔洞。
常用的冲孔方法有机械冲孔和激光冲孔。
在冲孔过程中要确保孔径准确，不得损坏板材。
8.焊接焊接是将元件连接到电路板上的过程。
焊接方法有手工焊接和机器焊接。
在焊接过程中，要控制好焊锡的温度和时间，避免焊接不良或短路等问题。
9.包覆胶包覆胶是为了保护电路板上的元件和线路，增强电路板的可靠性和稳定性。
常用的包覆胶有环氧树脂、硅胶等。
包覆胶需要控制好涂胶的厚度和均匀性。
10.后焊接处理后焊接处理包括焊盘复查、割锡、清洁、阻焊油墨涂覆等步骤。
焊盘复查是为了检查焊盘是否连接良好，割锡是为了去除多余的焊锡，清洁是为了去除焊接过程中产生的污垢，阻焊油墨涂覆是为了防止短路和氧化。
PCB基本知识及工艺流程
、PCB基本知识（一）PCB 定义:PCB —是printed Circuit Board 美文字母的缩写。
Printed :印制;Cricuit :电路；Baord :板。
（二）P CB主要功能:支撑电路元件及互连电路元件（三）P CB类型：单面板一仅在介质基材的一面具有导线。
双面板一在介质基材的两面都有导线，是用金属化孔或另外的加固孔来进行互连的。
多层板一具有三层或三层以上导线层，其层间用介质材料绝缘，用金属化孔来互连各层。
（四）P CB生产主要材料一板材1板材：覆金属箔层压板。
2、类型：1）单面覆金属箔层压板；2）双面覆金属箔层压板；3）未覆金属箔层压板。
3、结构:1）金属箔：铜箔（压延铜箔、电解铜箔），厚度通常为17 um（1/2OZ ）、35 um（1OZ ）、70 um（2OZ）。
2）预浸材料：酚醛树脂、环氧树指3）基底材料：纸、玻璃布（可在其上形成导电图形的绝缘材料）4、单、双面板常用板材类别:1）酚醛树脂覆铜箔层压板;2）环氧树脂覆铜箔层压板;）复合层压覆铜箔板。
5、覆金属箔层压板常用厚度：0.8mm、1.0mm、1.2mm、1.6mm、2.0mm。
6、基本质量要求：1）厚度：0.8~1.0mm ± 0.1mm1.2~1.6mm ± 0.2mm2.0~2.4mm ± 0.25mm2）表面外观质量（目检）:无凹坑、划痕、起皱、分层、起泡、板弯曲、扭曲、基材中有异物、生产工艺流程:1、单面板生产工艺流程：1）纸板：开料一线路图形制作一镀覆（Ni、Au）-蚀刻一检查一钻定位孔一印阻焊（白字、炭油）-钻定位孔一冲孔、成形-涂防氧化剂（助焊剂）一检查2）玻璃：纤维板开料一钻孔一线路图形制作一镀覆（Ni、Au）-蚀刻一检查一印阻焊（白字、炭油）一成形一涂助焊剂一检查2、双面板生产工艺流程：开料-钻孔-检查-孔金属化-板面电镀-线路图形制作-图形电镀（Ni 、Nu）pb/sn 、sn）-蚀刻-退耐蚀膜-检查-印阻焊白字-喷锡-检查-成形3、多层板生产工艺流程：开料-制作内层图形-蚀刻-黑（棕）化-层压-打靶-洗外型—钻孔—Desmear—沉铜—（以下同双面板流程）编制：工艺课日期：2004/4/28。
PCB基本生产工艺培训
PCB基本生产工艺培训PCB基本生产工艺包括以下几个步骤：1. 原材料准备：首先需要准备好PCB的基板材料，常见的有FR4、铝基板、陶瓷基板等。
同时还需要准备好覆铜箔、阻焊油、喷锡膏等辅助材料。
2. 印制内层：将原材料进行成品化，使其成为所需的产品。
3. 多层板压合：在多层板生产中，需要将印刷好的内层板通过高压、高温的方式进行压合成为多层板。
这个过程需要严格控制温度和压力，确保压合后的多层板质量稳定。
4. 外层线路图案制作：利用光绘工艺或相应的设备在覆铜箔表面上绘制外层线路图案，然后进行蚀刻和去膜处理。
5. 钻孔：利用钻孔机对外层线路板进行穿孔，以方便后续的元器件安装和连接。
6. 表面处理：对已经加工完成的板子进行表面处理，如喷锡、喷镍金等，以保护线路免受氧化腐蚀、提高焊接性能等。
7. 化学镀铜：将已经加工完成的板子通过化学方法进行镀铜，以弥补钻孔或线路蚀刻不足。
8. 印刷字符：对PCB板上进行印刷符号、字母和标记。
以上便是PCB基本生产工艺的一般步骤，每一步都需要操作者严格按照要求进行控制和操作，以确保PCB最终的质量和稳定性。
通过对PCB基本生产工艺的培训和学习，从业人员可以更好地理解和掌握PCB的生产过程，提高工作效率和产品质量。
PCB（Printed Circuit Board）在电子设备中的应用非常广泛，从智能手机、电脑，到各种家用电器和汽车电子系统，无一不离开PCB的支持。
因此，PCB的生产工艺对于电子制造业来说至关重要。
在这篇文章中，我们将继续探讨PCB基本生产工艺及其相关知识。
9. 喷锡膏印刷：通过喷锡膏印刷机对PCB进行喷涂，并通过模具将喷涂完的PCB进行模压，以确保喷涂质量和均匀度。
10. 表面组装：将自动贴片机、波峰焊接机等设备用于PCB的元器件表面安装，包括贴片元件、插件元件等。
11. 热固化：通过高温固化烤箱将PCB进行热固化处理，使得焊锡膏的液态焊锡转变为坚固的焊锡点。
PCB基本生产工艺培训
PCB基本生产工艺培训导言PCB（Printed Circuit Board）即印刷电路板，是电子产品中常见的组件之一。
PCB的设计和生产工艺是电子产品制造过程中不可或缺的环节。
本文将介绍PCB的基本生产工艺，包括设计、制版、印刷和组装等环节。
PCB的基本组成PCB由导电层、绝缘层和表面保护层组成。
导电层主要由铜箔构成，起到导电和连接的作用。
绝缘层通常采用树脂或玻璃纤维布等材料，用于隔离导电层。
表面保护层常用有机漆或喷锡层，用于保护导电层和绝缘层。
PCB设计PCB设计是PCB生产过程的第一步。
PCB设计工程师需要根据电路原理图和功能要求，制定PCB的布局和连线规划。
在设计过程中，需要考虑电路的布线、信号传输、电源分配以及防护等因素。
常见的PCB设计软件有Altium Designer、Eagle和KiCad等。
PCB制版PCB制版是将设计好的PCB图形转化为制作工艺需要的工作文件的过程。
首先需要将PCB设计文件导出为Gerber文件格式，然后使用PCB制版软件对Gerber文件进行处理。
制版软件会根据制作工艺的要求，生成用于制作PCB的图形文件，包括导电层和绝缘层的图形。
PCB印刷PCB印刷是将制作好的PCB图形印刷到导电层和绝缘层上的过程。
印刷过程通常分为两个步骤：蚀刻和阻焊。
蚀刻是将导电层和绝缘层上不必要的铜箔腐蚀掉，形成所需的导线和焊盘。
阻焊是在焊盘上涂覆一层阻焊层，用于防止短路和保护导线。
PCB组装PCB组装是将PCB与其他电子元件进行连接的过程。
组装过程通常包括贴装和焊接两个步骤。
贴装是将电子元件粘贴到PCB上，可以通过人工贴装或自动化贴装设备完成。
焊接是将电子元件与PCB导线进行焊接，常用的焊接方式有手工焊接、波峰焊接和热风烙铁焊接等。
PCB质量控制在PCB生产过程中，质量控制是一个重要的环节。
常见的质量控制方法包括目视检查、自动光学检查（AOI）、X射线检查等。
目视检查是通过人工观察PCB的外观质量，检查是否有缺陷或损坏。
PCB生产流程基础知识培训
8
1.7、阻焊 (Solder-mask)
磨板
丝印阻焊
(Grinding Board) (Printing Solder-mask)
预烘 (Pre-heating)
对位 (Registration)
曝光 (Exposure)
显影 (Development)
QC 检查 (QC Inspection )
自检 (Self-inspection)
喷锡后处理 (HAL After-treating)
QC 检查 (QC Inspection)
下工序 (Next Process)
喷锡板 (Finished HAL)
10
1.9、成型 (Outline)
铣刀 (Mill Cutter)
待成形 (Waiting outline)
字符 (Legend)
下工序 (Next Process)
后固化 (Curing)
9
1.8、喷锡 (Hot Air Leveling)
待喷锡 (Waiting for HAL)
喷锡前处理 (HAL Pre-treating )
预涂助焊剂 (Coating Solder)
喷锡 (Hot Air Leveling)
湿膜：湿膜为一种单组份液态感光材料，主要由高感光性树脂、感光剂、色料、填料及少 量溶剂组成，生产用粘度10~15dpa.s，具有抗蚀性及抗电使镀性。湿膜涂覆方式有网印、 辊涂、喷涂等几种，我司采用辊涂方式。
15
2.2.3 控制要点 A、磨板： 磨板速度（2.5-3.2mm/min）、 磨痕宽度（500#针刷磨痕宽度:8-14mm 800#不织布磨痕宽度:8-16mm）、 水膜实验、烘干温度（80-90℃） B、贴膜：贴膜速度（1.5±0.5m/min）、贴膜压力（5±1kg/cm2）、 贴膜温度（110±10℃）、出板温度（40-60℃） C、湿膜涂布：油墨粘度、涂布速度、涂布厚度、 预烤时间/温度（第一面 5-10分钟 第二面10-20分钟）
PCB制板工艺操作手册
PCB制板工艺操作手册第1章基础知识 (3)1.1 PCB概述 (3)1.2 制板工艺流程简介 (4)第2章材料准备 (5)2.1 基材选择 (5)2.2 覆铜板处理 (5)2.3 干膜制备 (6)第3章设计与布线 (6)3.1 PCB设计规范 (6)3.1.1 设计原则 (6)3.1.2 设计要求 (6)3.1.3 设计工具 (7)3.2 布线技巧 (7)3.2.1 布线规则 (7)3.2.2 层叠设计 (7)3.2.3 焊盘和过孔设计 (7)3.3 设计审查 (7)3.3.1 审查内容 (7)3.3.2 审查方法 (8)3.3.3 审查流程 (8)第4章制板前处理 (8)4.1 覆铜板切割 (8)4.1.1 材料准备 (8)4.1.2 切割操作 (8)4.1.3 质量检查 (8)4.2 钻孔与孔金属化 (8)4.2.1 钻孔 (8)4.2.2 孔金属化 (8)4.2.3 质量检查 (8)4.3 黑化处理 (8)4.3.1 材料准备 (9)4.3.2 黑化处理操作 (9)4.3.3 清洗与干燥 (9)第5章光绘与显影 (9)5.1 光绘工艺 (9)5.1.1 设备准备 (9)5.1.2 光绘参数设置 (9)5.1.3 光绘操作步骤 (9)5.1.4 注意事项 (9)5.2 显影工艺 (9)5.2.1 显影设备准备 (9)5.2.3 显影操作步骤 (10)5.2.4 注意事项 (10)5.3 质量检查 (10)5.3.1 检查方法 (10)5.3.2 检查内容 (10)5.3.3 处理措施 (10)第6章化学镀与电镀 (10)6.1 化学镀铜 (10)6.1.1 原理概述 (10)6.1.2 化学镀铜溶液组成 (10)6.1.3 操作步骤 (11)6.1.4 注意事项 (11)6.2 电镀铜 (11)6.2.1 原理概述 (11)6.2.2 电镀铜溶液组成 (11)6.2.3 操作步骤 (11)6.2.4 注意事项 (11)6.3 电镀锡铅 (11)6.3.1 原理概述 (11)6.3.2 电镀锡铅溶液组成 (12)6.3.3 操作步骤 (12)6.3.4 注意事项 (12)第7章蚀刻与去膜 (12)7.1 蚀刻工艺 (12)7.1.1 蚀刻原理 (12)7.1.2 蚀刻前准备 (12)7.1.3 蚀刻操作 (12)7.1.4 蚀刻后处理 (12)7.2 去膜工艺 (13)7.2.1 去膜原理 (13)7.2.2 去膜前准备 (13)7.2.3 去膜操作 (13)7.2.4 去膜后处理 (13)7.3 质量检查 (13)7.3.1 蚀刻质量检查 (13)7.3.2 去膜质量检查 (13)7.3.3 异常处理 (13)第8章表面处理 (13)8.1 热风整平 (13)8.1.1 工艺简介 (14)8.1.2 工艺流程 (14)8.1.3 注意事项 (14)8.2 沉金处理 (14)8.2.2 工艺流程 (14)8.2.3 注意事项 (14)8.3 阻焊油墨印刷 (15)8.3.1 工艺简介 (15)8.3.2 工艺流程 (15)8.3.3 注意事项 (15)第9章焊接与组装 (15)9.1 表面贴装技术 (15)9.1.1 表面贴装概述 (15)9.1.2 焊膏印刷 (15)9.1.3 贴片 (16)9.1.4 回流焊接 (16)9.2 通孔焊接 (16)9.2.1 通孔焊接概述 (16)9.2.2 焊料选择 (16)9.2.3 焊接过程 (16)9.3 检验与返修 (16)9.3.1 检验 (16)9.3.2 返修 (17)第10章质量控制与验收 (17)10.1 制板过程质量控制 (17)10.1.1 制程参数监控 (17)10.1.2 在线检测 (17)10.1.3 抽样检测 (17)10.1.4 工艺优化与改进 (17)10.2 成品验收标准 (17)10.2.1 外观检查 (17)10.2.2 尺寸测量 (17)10.2.3 功能性测试 (17)10.2.4 无铅焊接适应性测试 (18)10.3 故障分析与排除方法 (18)10.3.1 故障分类 (18)10.3.2 故障原因分析 (18)10.3.3 故障排除方法 (18)10.3.4 预防措施 (18)第1章基础知识1.1 PCB概述印刷电路板（Printed Circuit Board，简称PCB）是电子设备中用于支撑和连接电子元件的一种基础组件。
比较全的PCB生产工艺流程介绍
比较全的PCB生产工艺流程介绍PCB（Printed Circuit Board）是现代电子产品中不可或缺的一部分，它起到了组织电子元件、连接电路的作用。
下面是一个较全的PCB生产工艺流程介绍。
1.原料准备：PCB生产的原材料主要包括基板材料、导电层材料、覆盖层材料以及焊接材料等。
各种材料需要经过质量检验和筛选。
2.设计：PCB的设计一般是通过电脑辅助设计（CAD）软件进行的。
在设计过程中，需要考虑电路布局、元件安装位置、线路走向等因素。
3.版图制作：根据PCB设计图，进行版图制作。
版图制作包括各种工艺参数的设置，如层间距、线宽、线间距等。
4.印制制作：通过光刻工艺，将设计的电路图形透过掩膜映射到基板上，涂覆光敏化剂，并暴光照射，形成导电图形。
5.蚀刻：将覆盖着光敏化剂的基板浸入蚀刻液中，通过化学反应去除未曝光的光敏化剂，暴露出需要保留的导电层。
6.电镀：在蚀刻后的导电层上进行金属电镀，一般使用铜。
铜层的厚度和均匀性对PCB的性能有重要影响。
7.钻孔：根据PCB设计要求，在特定位置进行钻孔。
钻孔通常使用电脑控制的机械钻床进行。
8.电镀：进行表面处理，保护导电层不被氧化。
常用的表面处理方法包括阻焊、镀金、喷锡等。
9.特殊工艺：一些PCB可能需要特殊的工艺，如层压、压线、贴膜等。
这些工艺的目的是提高PCB的性能和可靠性。
10.组件装配：将PCB上的元件进行焊接，通常使用锡膏和热风或烙铁进行。
11.测试：对PCB进行测试，确保其正常工作。
常见的测试方法有连通性测试、功能性测试等。
12.包装和发货：将已经测试过的PCB进行包装，并按照订单要求进行发货。
总结：以上是一个较全的PCB生产工艺流程介绍。
PCB生产工艺复杂，需要多个环节的配合和准确的操作。
每个环节都非常重要，影响着PCB的质量和可靠性。
随着技术的不断进步，PCB生产工艺也在不断改进，以满足不断变化的市场需求。
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 介绍PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，通过导电图形设计在绝缘的基材上形成电连接。
本文将详细介绍PCB板的生产工艺和制作流程。
2. PCB板生产工艺2.1 设计PCB的设计是整个生产过程的第一步。
设计师根据电路需求、尺寸等要求，利用专业的设计软件进行PCB布局设计，确定元器件的位置和走线等。
2.2 印刷内层线路在PCB板的内层，先通过化学铜或覆铜的方式形成线路图案。
首先，在基材上涂覆铜箔，然后通过光刻、蚀刻等工艺形成所需的线路。
2.3 确定叠层顺序在PCB板上层中需要使用覆铜箔，内层线路完成后，按照设计要求进行层叠，形成最终的PCB结构。
2.4 复合将不同层的基材通过预压、加热等工艺，确保各层之间紧密结合。
2.5 镀铜PCB板表面需要镀铜，以便提高导电性能。
通过化学镀铜或电镀铜工艺，形成一层铜箔。
2.6 图形化在PCB板表面进行光刻、蚀刻等工艺，形成最终的线路图案，以便后续焊接电子元件。
2.7 防蚀层处理在PCB表面覆盖一层防蚀层，以保护线路不受环境的腐蚀。
3. PCB板制作流程3.1 面板切割将大板材按需求切割成所需的小板材。
3.2 钻孔在PCB板上钻孔，以便后续焊接元件。
3.3 化学沉金通过化学沉金工艺，在PCB表面形成金属保护层，提高耐蚀性。
3.4 印刷在PCB板上进行标记印刷，包括元器件标识、生产信息等。
3.5 应用焊膏在PCB板上通过丝网印刷工艺，施加焊膏，以便焊接元件。
3.6 表面贴装将电子元件按照设计要求，通过自动贴装、回流焊等工艺，固定在PCB板上。
3.7 检测对已完成的PCB板进行外观检测、可靠性测试等，确保质量。
3.8 包装将合格的PCB板进行包装，以便存储和运输。
结语通过以上的介绍，我们详细了解了PCB板的生产工艺和制作流程。
PCB板在电子行业中扮演着重要的角色，其制作过程需要严格的控制和高精度的工艺。
pcb专业知识及工艺流程
pcb专业知识及工艺流程PCB，即印刷电路板，是一种重要的电子部件，其工艺流程较为复杂，下面简要介绍PCB的工艺流程：1. 内层处理：这个阶段主要对PCB基板进行裁剪和表面处理。
裁剪是为了将基板裁剪成生产所需的尺寸。
表面处理则包括清洁PCB基板表面，去除表面污染物，为后续的压膜和曝光做准备。
2. 压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。
3. 曝光：使用曝光设备利用紫外光对覆膜基板进行曝光，从而将基板的图像转移至干膜上。
4. 显影、蚀刻、去膜：将进行曝光以后的基板经过显影、蚀刻、去膜，进而完成内层板的制作。
5. 内检：这个阶段主要是为了检测及维修板子线路。
包括AOI光学扫描和VRS检修。
AOI光学扫描可以将PCB板的图像与已经录入好的良品板的数据做对比，以便发现板子图像上面的缺口、凹陷等不良现象。
VRS检修则是将AOI检测出的不良图像资料传至VRS，由相关人员进行检修。
6. 压合：将多个内层板压合成一张板子。
这个阶段包括棕化和铆合。
棕化可以增加板子和树脂之间的附着力，以及增加铜面的润湿性。
铆合则是将PP 裁成小张及正常尺寸。
7. 外层处理：包括电镀、蚀刻、退膜等步骤。
电镀是为了在铜表面上覆盖一层金属，以增强导电性。
蚀刻则是将不需要的铜部分去除，留下所需的电路。
退膜则是将覆盖在电路上的保护膜去除。
8. 阻焊、字符：在电路板上涂上阻焊剂和字符，以保护电路和标识电路。
9. 成形、检测：将电路板切割成所需形状并进行检测。
检测包括外观检测和功能检测，以确保电路板的品质和性能符合要求。
10. 包装：将合格的电路板进行包装，以便运输和储存。
以上是PCB的工艺流程简介，供您参考，建议查阅PCB相关的书籍或咨询专业人士以获取更全面和准确的信息。
pcb生产工艺
PCB生产工艺1. 概述PCB（Printed Circuit Board）是电子产品中最常见的基础组件之一，它通过连接电子元件，实现信号传输和电能转换。
PCB生产工艺是指制造PCB所需的一系列工艺步骤，包括设计、制图、印制、贴装等。
本文将介绍PCB生产的主要工艺步骤及其特点。
2. PCB设计PCB设计是整个生产过程的第一步，它决定了最终PCB的功能和性能。
在设计阶段，需要考虑以下几个方面： - 电路原理图：根据产品需求绘制电路原理图，明确各个元件之间的连接关系。
- 硬件布局：根据产品尺寸和功能要求，在PCB板上布局各个元件和线路，合理利用空间。
- 线路走向：根据信号传输路径和阻抗要求，规划线路走向，减少信号干扰。
- 元件选型：选择适合产品要求的元件，并在设计中考虑其位置和尺寸。
3. 制图制图是将PCB设计转化为实际可生产的文件格式，供后续工艺步骤使用。
制图主要包括以下几个步骤： - 生成Gerber文件：将PCB设计转化为Gerber文件格式，包括底板、层叠、钻孔等信息。
- 生成贴片文件：将PCB设计转化为贴片机可识别的文件格式，包括元件位置、尺寸等信息。
- 生成钻孔文件：将PCB设计转化为钻孔机可识别的文件格式，包括钻孔位置、尺寸等信息。
4. PCB印制PCB印制是指将制图好的PCB板材进行印刷加工的过程。
主要包括以下几个步骤：- 材料准备：选择适合的基板材料，如FR4、铝基板等，并对其进行表面处理。
- 蚀刻：通过光刻技术，在铜箔上涂覆感光胶，然后通过曝光和显影的步骤，形成电路图案。
- 镀铜：在蚀刻后的PCB板上进行镀铜处理，以增加线路导电性和防止氧化。
- 焊盘涂覆：在需要焊接元件的位置涂覆焊盘，以便后续贴装工艺使用。
5. 元件贴装元件贴装是将各个元件精确地焊接到PCB板上的过程，主要包括以下几个步骤： - 贴片：通过贴片机将SMT元件精确地贴装到PCB板上，需要注意元件的方向和位置。
PCB生产机械加工及激光钻孔工艺基础
PCB生产机械加工及激光钻孔工艺基础概述：PCB是电子产品中不可缺少的一个组成部分，它起着支持和连接电子元器件的重要作用。
PCB生产过程中的机械加工和激光钻孔工艺是制造高质量PCB的关键环节。
本文将介绍PCB生产机械加工及激光钻孔工艺的基础知识。
一、机械加工工艺：1.切割切割是将大尺寸的PCB板材切割成所需尺寸的小块板材的过程。
常见的切割方法有机械切割和电子切割两种。
机械切割使用刀具来切割板材，电子切割则使用切割机械和电磁场等技术。
2.开槽开槽是制造PCB板材成形的工艺，主要是用于制造中低压电器线路板。
开槽通常使用弧形切割器具来切割板材，以方便电路板在成形过程中的弯曲及折叠。
3.钻孔钻孔是为了将电子元器件的引脚连接至电路板上的导线孔。
常见的钻孔方式有机械钻孔和激光钻孔两种。
机械钻孔使用钻头来加工孔位，激光钻孔则利用激光束直接在板材上打孔。
4.铣削铣削是用来对电路板的表面和内部进行加工的工艺。
它主要用于去除多余的铜箔和增加元器件的焊盘等。
铣削使用铣刀进行加工，通过控制铣削工具的位置和旋转方向来实现所需的加工效果。
二、激光钻孔工艺：激光钻孔是一种高精度、高效率的钻孔方式，它广泛应用于PCB生产中。
激光钻孔工艺主要包括以下几个步骤：1.板材预处理激光钻孔前需要对板材进行预处理，包括表面清洁和涂覆保护层等。
这样可以提高激光钻孔的精度和效果。
2.控制系统设置激光钻孔需要通过控制系统进行编程设置，包括设置孔位的坐标、孔径和孔深等参数。
3.激光钻孔通过激光装置向板材上的孔位照射高能激光束，使板材熔化后挥发，形成孔位。
4.孔位清理清理钻孔后的板材，除去多余的残渣和灰尘。
这一步骤非常重要，可以确保孔位的质量和稳定性。
总结：PCB生产中的机械加工和激光钻孔工艺是制造高质量电路板的重要环节。
机械加工包括切割、开槽、钻孔和铣削等工艺，通过使用相应的设备和工具来实现。
激光钻孔作为一种高精度、高效率的钻孔方式，广泛应用于PCB生产中。
PCB基础知识培训教材70张课件
实物组图
开料机
开料后待磨边的板
磨边机
清洗后的板
洗板机
磨边机及圆角机
2、内层图形
将开料后的芯板，经前处理微蚀粗化
铜面后，进行压干膜或印刷湿膜处理，然 后将涂覆感光层的芯板用生产菲林对位曝 光，使需要的线路部分的感光层发生聚合 交联反应，经过弱碱显影时保留下来，将 未反应的感光层经显影液溶解掉露出铜面， 再经过酸性蚀刻将露铜的部份蚀刻掉，使 感光层覆盖区域的铜保留下来而形成线路 图形。此过程为菲林图形转移到芯板图形 的过程，又称之为图形转移。
待喷锡板
磨板
喷锡 喷锡板
13、成型
• A、原理： • 将资料（锣带）输入数控铣床，把拼版
后的PNL板分割（锣板）成客户所需要 的外型尺寸。 • B、生产流程： • 钻定位孔 上板 输入资料 锣板 清洗成品板 下工序
实物组图
待开V型槽板
开V型槽
PNL锣到SET
洗板
辅助生产边框
锣后的板
14、电测试
实物组图（1）
打孔机
棕化线
棕化后的内层板
熔合后的板
叠板
叠板
实物组图（2）
盖铜箔 冷压机
压钢板 进热压机
放牛皮纸 压大钢板
实物组图（3）
计算机指令
烤箱
磨钢板
压合后的板
4、钻孔的原理：
• 利用钻机上的钻咀在高转速和落转速情 况下，在线路板上钻成所需的孔。
• 生产工艺流程：
• 来板 钻孔 披峰
钻定位孔 首板检查 下工序
• 阻焊的作用： 1、美观 2、保护 3、绝缘 4、防焊 5、耐酸碱 • 生产流程：
磨板 丝印阻焊 预烤 曝光 PQC检查 后固化 下工序
pcb板生产工艺流程
pcb板生产工艺流程
PCB板的生产工艺流程如下：
1. 下料磨边：从大卷的基材上剪裁出符合设计要求的小块板材，并进行磨边处理，去除毛刺和锐边。
2. 钻孔：根据设计要求，在板材上钻孔以实现电路导通或固定元器件。
3. 外层图形：在板材表面进行化学或物理处理，形成所需的电路图形。
4. 层压：将多层板材叠加在一起，经过热压机压制成型。
5. 焊接：将元器件通过焊接工艺与PCB板连接在一起，实现电路导通和固定。
6. 检测：对PCB板进行电气和机械性能测试，确保符合设计要求。
7. 表面处理：对PCB板表面进行涂覆、喷锡、镀金等处理，以提高其耐热性、防腐性和导电性等性能。
8. 组装：将元器件按照设计要求安装在PCB板上，并进行焊接和固定。
9. 测试：对组装好的PCB板进行功能测试和性能评估，确保其正常工作。
10. 包装：将合格的PCB板进行包装，以便运输和存储。
以上是PCB板的基本生产工艺流程，具体流程可能会因不同的设计要求和生产厂家而有所差异。
pcb的生产工艺
pcb的生产工艺PCB（Printed Circuit Board）是印刷电路板的缩写，是电子产品中不可或缺的一部分，它通过特定的生产工艺来实现电子元器件的布局和连接。
下面将介绍PCB的生产工艺。
首先，PCB的生产工艺包括四个主要的步骤：工程设计、制版、制造和组装。
第一步是工程设计，它是整个生产工艺的基础。
工程设计包括电路设计和PCB版图设计两个部分。
电路设计是根据产品的需求进行的，确定电子元器件的类型和连接方式。
PCB版图设计是将电路设计的结果转化为PCB上的实际布局，包括布线规划、元器件的位置和焊盘的设定等。
第二步是制版，也称为光绘。
制版是将PCB版图设计的结果转化为实际的PCB板。
首先，将PCB版图打印在透明的胶片上，然后与光敏感的涂层板进行接触曝光，再用化学药液进行腐蚀刻蚀，最后得到所需的PCB板。
第三步是制造，也称为PCB的工艺加工。
制造包括打孔、镀铜、蚀刻等步骤。
首先是打孔，将电子元器件的引脚通过机械冲压的方式在PCB板上制造孔洞。
然后是镀铜，通过冶炼等过程将铜层镀在PCB板的孔洞内部和表面，以实现电子元器件和电路的导电功能。
最后是蚀刻，通过化学药液的腐蚀作用，将不需要的铜层蚀去，保留所需的电路连接。
最后一步是组装，将电子元器件安装在PCB板上。
组装分为两种方式：表面贴装技术（SMT）和插件技术（Through-hole）。
SMT是将元器件焊接在PCB板的表面上，通常使用热风炉或者波峰焊进行焊接。
插件技术是将元器件插入PCB 板的孔洞中，然后通过焊锡或者焊盘来固定。
组装完成后，进行测试和质量检查，确保PCB板可以正常工作。
综上所述，PCB的生产工艺是一个复杂的过程，包括工程设计、制版、制造和组装四个主要步骤。
通过这些步骤，可以实现由电路设计到最终产品的转化。
PCB的生产工艺的规范和精确性对于保证电子产品的质量和性能至关重要。
