01低压电器及其控制技术
01低压柜电器设备安装标准
鞍山市XX自动化公司企业标准电控柜低压电器安装规程编制：审核：会签：批准：鞍山市XX自动化公司二○一三年X月X日发布二○一三年X月X日实施第一部分电控柜电器设备安装规程前言为了规范本公司低压柜电器设备安装行为，加强低压柜电器设备安装工作的管理，特制定本规程。
本规程自颁布之日起在XX公司成套厂内施行。
本规程亦可供设计人员参考。
本规程施行一年后修订。
本规程由XX公司电气公司提出。
本规程由XX公司李绍光撰稿。
本规程经XX公司XXX审核。
本规程由XX公司XX批准。
1.范围本规程规定了电气柜低压电器设备（以下简称电器件）安装规程。
本规程适用于下述电气柜：●低压配电柜●MCC柜●变频柜、软启动柜和直流调速柜●PLC柜●高压柜的二次部分●操作台和操作箱2.引用标准GB50254-96 电气装置安装工程低压电器施工及验收规范GB2682-1981电工成套装置中的指示灯和按钮颜色GB5280-2002自攻螺钉用螺纹GB50171-2012盘柜及二次回路接线及验收GB7251.1-2005型式试验和部分型式试验3.术语3.1盘柜盘柜一般指各类配电盘、保护盘、控制盘、屏、台、箱和成套柜。
3.2一次设备和二次设备一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、隔离开关、断路器的主触头部分、接触器的主触头部分等。
二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、互感器、测量仪表、信号器具、断路器的控制电路和接触器的线圈等。
连接二次设备的线路称为二次回路。
3.3变频器进线电抗器变频器进线电抗器是安装在交流电源和变频器之间的一个电感性元件，其主要作用：● 限制变流器换相时电网侧的电压降；● 抑制变频器整流过程中产生的高频谐波；● 限制电网电压的跳跃；● 减小电网系统操作时所产生的电流冲击；3.4变频器输出电抗器变频器进线电抗器是安装在变频器和电机之间的一个电感性元件，其主要作用来滤波，可以使得输出波形更平滑，同时可以有效抑制变频器的IGBT开关时产生的瞬间高电压和高次谐波，减少此电压对电缆绝缘、电机和附近的无线电、电子设备不良影响。
电气控制与PLC(案例教程)教学课件第1章 常用低压电器——以带式输送机的电气控制为例
图1-1 带式输送机结构图
图1-2 两级皮带运输机工作示意图
1.2 常用低压电器
• 1. 低压电器的定义 • 电器是一种能根据外界的信号和要求，手动或自动地接通或断开电路，实现断续或连续地改变电
路参数，以达到对电路或非电对象的控制、切换、保护、检测、变换和调节作用的电工器件。低 压电器通常是指工作在交流电压1200V以下、直流电压1500V以下的电路中的电器。 • 2. 电磁式低压电器 • 电气控制系统中以电磁式电器的应用最为普遍。电磁式低压电器是一种用电磁现象实现电器功能 的电器类型，此类电器在工作原理及结构组成上大体相同。在最常用的低压电器中，接触器、断 路器等就属于电磁式低压电器。从结构上看，大都由三个主要部分组成，即电磁机构、触头和灭 弧装置。
• 触头的结构如图1-4所示，可分为桥式和指式两种。其中桥式触头又分为点接触式和面接触式。
a）点接触式
b）面接触式 图1-4 触头的结构
c）指式
• （3）灭弧系统
• 当被分断电路的电流超过0.25~1A，分断后加在触头间隙两端的电压超过12~20V（根据触头材 质的不同取值）时，在触头间隙中会产生电弧。电弧实质是一种气体放电现象，即触头间气体在 强电场作用下产生自由电子，正、负离子呈游离状态，使气体由绝缘状态转变为导电状态，并伴 有高温、强光。电弧的存在既妨碍了电路及时可靠地分断，又会使触头受到损伤。因此，必须采 取适当且有效的措施，灭弧的主要措施有机械性拉弧、窄缝灭弧和栅片灭弧三种。
b）实物图
图1-13转换开关
• 转换开关的触点在电路图中的图形符号如图1-14所示。
• 由于其触点的分合状态是与操作手柄的位置有关，因此，在电路图中除画出触点圆形符号之外，还应有操 作手柄位置与触点分合状态的表示方法。其表示方法有两种，一种是在电路图中画虚线和画“•”的方法， 如图1-14 a）所示，即用虚线表示操作手柄的位置，用有无“•”表示触点的闭合和断开状态。比如，在触 点图形符号下方的虚线位置上画“•”，则表示当操作手柄处于该位置时，该触点处于闭合状态；若在虚线 位置上未画“•”，则表示该触点处于断开状态。另一种方法是在触点图形符号上标出触点编号，再用接通 表表示操作手柄于不同位置时的触点分合状态，如图1-14 b）所示。在接通表中用无和“×”来，表示操作 手柄不同位置时触点的闭合和断开状态。转换开关的文字符号用SF表示。
现代低压电器及其控制技术课程设计

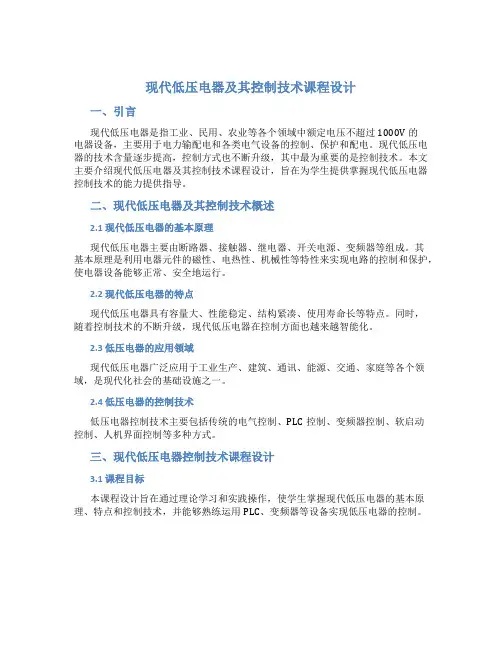

现代低压电器及其控制技术课程设计一、引言现代低压电器是指工业、民用、农业等各个领域中额定电压不超过1000V的电器设备，主要用于电力输配电和各类电气设备的控制、保护和配电。
现代低压电器的技术含量逐步提高，控制方式也不断升级，其中最为重要的是控制技术。
本文主要介绍现代低压电器及其控制技术课程设计，旨在为学生提供掌握现代低压电器控制技术的能力提供指导。
二、现代低压电器及其控制技术概述2.1 现代低压电器的基本原理现代低压电器主要由断路器、接触器、继电器、开关电源、变频器等组成。
其基本原理是利用电器元件的磁性、电热性、机械性等特性来实现电路的控制和保护，使电器设备能够正常、安全地运行。
2.2 现代低压电器的特点现代低压电器具有容量大、性能稳定、结构紧凑、使用寿命长等特点。
同时，随着控制技术的不断升级，现代低压电器在控制方面也越来越智能化。
2.3 低压电器的应用领域现代低压电器广泛应用于工业生产、建筑、通讯、能源、交通、家庭等各个领域，是现代化社会的基础设施之一。
2.4 低压电器的控制技术低压电器控制技术主要包括传统的电气控制、PLC控制、变频器控制、软启动控制、人机界面控制等多种方式。
三、现代低压电器控制技术课程设计3.1 课程目标本课程设计旨在通过理论学习和实践操作，使学生掌握现代低压电器的基本原理、特点和控制技术，并能够熟练运用PLC、变频器等设备实现低压电器的控制。
3.2 课程内容3.2.1 现代低压电器基本原理及分类通过对现代低压电器的基本原理和分类进行学习，了解各种低压电器的特点和应用场景。
3.2.2 低压电器控制原理及控制技术介绍低压电器的控制原理及控制技术，包括传统电气控制、PLC控制、变频器控制、软启动控制、人机界面控制等多种方式。
3.2.3 低压电器控制系统设计通过实践操作，设计低压电器控制系统，掌握各种低压电器控制技术的应用，并能够灵活运用不同的控制技术实现低压电器的控制。
3.3 实验设计3.3.1 实验1：低压电器基础知识实验通过实践操作，了解低压电器的基本原理和分类，并掌握低压电器的基本参数、工作方式等知识。
电气控制填空题
电⽓控制填空题电⽓控制填空题第⼀篇、电器控制技术01、低压电器：通常指⼯作在(交流1200 V以下，直流1500 V以下)电路中的电器。
02、在各种低压电器中，感受机构是（电磁）系统，执⾏机构则是（触点及灭弧）系统。
03、电磁系统由（铁⼼、衔铁、线圈）等部分组成。
10、电磁式电器分为（直流与交流）两⼤类。
11、直流电磁铁铁⼼由（整块铸铁）铸成；交流电磁铁铁⼼⽤（硅钢⽚）叠成。
13、交流电磁铁铁⼼⽤硅钢⽚叠成，以减⼩铁损(磁滞损耗及涡流损耗)。
15、电磁系统线圈按通⼊线圈电流性质的不同，分为（直流和交流）线圈两种。
16、直流电磁铁（线圈）发热。
17、直流电磁铁线圈与铁⼼直接接触，利于线圈的（散热）。
18、交流电磁铁（铁芯和线圈）均发热。
20、交流电磁铁吸引线圈设有⾻架，且(铁⼼与线圈)隔离。
21、电磁系统的⼯作情况通常⽤（吸⼒特性和反⼒特性）来表⽰。
23、电磁系统的电磁吸⼒与⽓隙的关系曲线称为（吸⼒特性）。
24、电磁铁的吸⼒公式为：（F=（107/8π）B2S ）25、不考虑到漏磁通影响，交流电磁机构吸⼒特性是F与⽓隙δ⼤⼩（⽆关）。
26、考虑到漏磁通影响，交流电磁机构吸⼒特性是F随δ减⼩⽽（略有增加）。
27、交流电磁机构中由于Φ不变，则流过线圈的电流随随⽓隙δ的变化成（正⽐变化）。
28、直流电磁机构吸⼒特性是，电磁吸⼒F与⽓隙δ的（平⽅成反⽐）。
29、在直流电磁机构中，流过线圈的电流I与⽓隙δ⼤⼩（⽆关）。
30、如图所⽰，曲线为吸⼒特性曲线。
分析吸⼒特性曲线。
31、电磁系统的反作⽤⼒与⽓隙的关系曲线称为（反⼒特性）。
31、电磁系统的（反作⽤⼒与⽓隙）的关系曲线称为反⼒特性。
32、反作⽤⼒包括（弹簧⼒、衔铁⾃⾝重⼒、摩擦阻⼒）等。
33、如图所⽰，曲线3为反⼒特性曲线。
分析反⼒特性曲线1、直流接触器吸⼒特性；2交流接触器吸⼒特；3反⼒特性；34、在整个吸合过程中，吸⼒都应（⼤于）反作⽤⼒。
35、对于单相交流电磁机构，通常在（铁芯和衔铁）的端⾯上开⼀个槽，在槽内安置⼀个铜制短路环(也叫分磁环) 。
低压电器及其控制系统课件
低压电器产品的检测应遵循国家相关标准和行业规范，确保产品质量和安全性能。
检测标准
低压电器产品的检测项目包括电气性能测试、机械性能测试、环境适应性试验等，以确保产品在不同条件下的性能表现。
检测项目
用于低压电器产品检测与试验的设备应具备高精度和高可靠性，能够准确反映产品的性能和品质。
试验设备
05
分布式控制系统的优势
分布式控制系统具有可靠性高、可扩展性好、维护方便等优点，能够满足大规模、复杂系统的控制需求。
物联网技术概述
物联网技术是通过互联网实现物体与物体之间的信息交换和通信的技术。通过物联网技术，可以实现设备的远程监控、数据采集和智能化管理。
低压电器与物联网技术的融合
将物联网技术应用于低压电器中，可以实现设备的远程监控、故障诊断和预测性维护等功能。同时，通过数据分析，可以挖掘设备的运行规律和优化潜力，提高设备的运行效率和可靠性。
详细描述
04
CHAPTER
低压电器的设计制造
安全可靠
低压电器在设计和制造时应确保安全可靠，能够承受正常工作条件下的电流、电压和机械应力，同时具备过载保护和短路保护功能。
高效节能
低压电器应具备高效节能的特点，能够减少能源的浪费，符合国家节能减排的政策要求。
易于维护
低压电器的设计应便于用户进行日常维护和保养，如易于拆装、更换元件等。
工厂自动化生产线
智能家居系统
楼宇自动化系统
通过控制系统实现家居设备的集中控制和智能化管理，提高居住舒适度和安全性。
通过控制系统实现楼宇设备的自动化控制和智能化管理，提高楼宇的运行效率和安全性。
03
02
01
03
CHAPTER
低压电器的基本原理
低压电器
设备选择
1）电器的额定电压应与所在回路标称电压相适应 2）电器的额定电流不应小于所在回路的计算电流 3）电器的额定频率应与所在回路的频率相适应 4）电器应适应所在场所的环境条件 5）电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能 力。 2.验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电 动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。
类型
电力断路器的发展方向
电力断路器作为低压电器中一个最为重要的产品，其发展一直得到众多的青睐。从推出的新产品来看，可谓 竞争激烈。框架断路器（ACB）新一代框架断路器不仅其整体性能与主要技术指标均有较大幅度的提高，而且提 高的技术性能指标更突出了实用性。大电流整体式结构成为新一代框架断路器大等级规格的一个发展主流。新一 代框架断路器不仅每个规格产品的体积在进一步减小，而且整个系列的规格数量也在减少。新一代框架断路器中 触头灭弧系统大多采用单断点结构。许多新一代框架断路器的内外部附件均采用模块化设计，既方便于标准化装 配生产，又能方便于拆装更换和维护。新一代框架断路器中电子控制器均具备了强大功能。所有新一代产品均配 有通信接口，可与主要工业现场总线系统部分新一代框架断路器内部采用内部总线。
低压电器及继电接触控制.课件
01
02
03
04
需求分析
明确系统的功能要求和使用场 景，收集和分析用户需求。
方案设计
根据需求分析，制定系统设计 方案，包括硬件和软件的配置
、系统结构和布局等。
详细设计
对系统的各个部分进行详细设 计，包括电路原理图、程序流
程图、元件清单等。
测试与调试
对系统进行测试和调试，确保 系统性能和功能符合要求。
低压电器及继电接触控制课 件
目录
• 低压电器概述 • 继电接触控制原理 • 低压电器元件 • 继电接触控制系统设计 • 低压电器及继电接触控制的应用实例 • 未来低压电器及继电接触控制的发展
趋势
01
低压电器概述
低压电器的定义与分类
01
02
定义
分类
低压电器是指用于交流1000V、直流1200V以下的电路中，起通断、 控制或保护作用的电气元件。
高性能与高可靠性发展
总结词
为了满足工业自动化和电力系统的需求，低压电器及继电接触控制将追求更高性 能和可靠性。
详细描述
未来的低压电器将具备更高的分断能力和更短的接通时间，同时继电接触控制系 统的稳定性和可靠性也将得到进一步提升。此外，通过采用新型材料和优化设计 ，低压电器及继电接触控制的寿命和耐久性将得到显著提高。
种类
包括交流接触器和直流接 触器。
应用
在工业自动化控制系统中 广泛应用，是实现远程控 制的重要元件。
继电器
功能
应用
用于实现自动控制和保护电路，通过 小电流控制大电流的通断。
在电力系统中用于自动控制、保护和 调节，也可用于家电和办公设备中。
种类
包括电磁继电器、时间继电器和热继 电器等。
常用低压电器原理及其控制技术
常用低压电器介绍
中间继电器
定义：中间继电器实质上是一种电压继电器。 作用：扩展触点的数量；将信号放大。 文字符号：KA 图形符号：
常用低压电器介绍
时间继电器
作用：在控制电路中，按整定时间长短通断电路。 分类： 电磁式 电动式 空气阻尼式 晶体管式 数字式
按构成原理分：
常用低压电器介绍
时间继电器
时间继电器
文字符号：KT 图形符号：
KT 延时闭合的常开触点 KT 延时断开的常开触点
KT
线圈
KT
KT
线圈
KT
延时断开的常闭触点
延时闭合的常闭触点
通电延时时间继电器
断电延时时间继电器
常用低压电器介绍
速度继电器
作用：根据速度的大小通断电路，主要用于三相笼型异 步电动机的反接制动。
常用低压电器介绍
速度继电器
常用低压电器介绍
转换开关
常用低压电器介绍
行程开关
作用：又称限位开关，用来控制某些机械部件的运动行程 和位置或限位保护。 结构：由操作机构、触点系统和外壳等部分成。 分类： 直杆式 按结构分为 单轮旋转式 双轮旋转式
旋转式
常用低压电器介绍
行程关
行程开关结构与按钮类似，但其要由 机械撞击触发。
(a)未撞击
(b)撞击
常用低压电器介绍
行程开关
文字符号：SQ 图形符号：
常开触头
常闭触头
常用低压电器介绍
行程开关
常用低压电器介绍
接近开关
作用：又称无触点行程开关，可以代替行程开关完成传动 装置的位移控制和限位保护，还广泛用于检测零件尺寸、 测速和快速自动计数以及加工程序的自动衔接等。 分类： 电感式（高频振荡型） 电容式 按工作原理分为 霍尔式 超声波式
常用低压电器资料
低压电器的定期检查与维修
检查电器的绝缘性能
通过绝缘电阻测试等方法检查电器的绝缘性 能，确保其安全可靠。
检查电器的机械部件
对电器的开关、触头、传动机构等进行检查， 确保其动作灵活、无卡滞现象。
检查电器的电气性能
通过测量电器的电气参数，如电压、电流、 电阻等，检查其电气性能是否正常。
维修与更换
对损坏的部件进行维修或更换，保证电器的 正常运转。
是否影响断路器工作。
断路器发热严重
检查断路器触头是否接触良好 ，触头压力是否合适，触头表
面是否有氧化膜。
接触器常见故障及排除方法
接触器无法吸合
检查电源是否正常，控制回路 是否故障，机械故障是否存在
。
接触器噪音大
检查接触器铁芯表面是否有油 污或灰尘，触头是否接触不良 或损坏。
接触器触头烧蚀
检查负载是否过大，触头压力 是否合适，触头表面是否有氧 化膜。
低压电器的发展趋势
智能化
绿色环保
随着技术的发展，低压电器正朝着智能化 方向发展，通过引入微处理器、传感器等 技术，实现电器的自动控制和智能保护。
随着环保意识的提高，低压电器的发 展也必须符合环保要求，采用环保材 料和节能技术，降低能的组装 和维护效率，降低生产成本，是未来 低压电器发展的重要趋势之一。
CHAPTER
低压电器的日常维护与保养
清洁
检查
定期清理电器表面灰尘，保持电器干净整 洁，防止因灰尘积累引起的短路或散热不 良。
检查电器接线端子是否松动、氧化或腐蚀 ，及时处理以防止接触不良或短路。
紧固
润滑
对电器的紧固件进行检查和紧固，确保其 牢固可靠，防止因松动引起的故障。
对需要润滑的部位进行定期润滑，保持其 良好的运转状态。
低压电器电气控制技术OK课件
M1 M 3～
M2 M 3～
KM1
KM2
（a）电动机按顺序工作的控制线路
3
第1章 常用低压电器
1.1.1 低压电器的分类 按动作原理分: 手动电器——需人工直接操作才能完成指令任务 自动电器——按照电的或非电的信号自动完成指令任务 按工作原理分: 电磁式电器——依据电磁感应原理工作 非电量控制电器——靠外力或某种非电物理量的变化而 动作
电弧产生：在触点由闭合状态过渡到断开 状态的过程中产生的电弧。气体自持放电 形式之一，是一种带电质点的急流。
电弧特点：外部有白炽弧光，内部有很高 的温度和密度很大的电流。
20
1.1.4 灭弧系统
第1章 常用低压电器
灭弧方法
迅速增加电弧长度，使 得单位长度内维持电弧 燃烧的电场强度不足而
使电弧熄灭。
电磁式电器主要由电磁机构、触点和灭弧装置组成
1．电磁机构
（1）结构与工作原理 由吸引线圈、铁芯、衔铁等几部分组成. 它的主要作用是将电磁能量转换为机械能量并带 动触点动作，完成电路接通和分断。当线圈通过工 作电流时，产生足够的磁动势，在磁路中形成磁通， 使衔铁获得足够的电磁力，克服反作用力与铁芯吸 合，由连接机构带动相应的触点动作。
22
（1）电弧产生的条件 当被分断电路的电流超过0.25～1 A， 分断
后加在触点间隙两端的电压超过12～20 V（根据 触点材质的不同取值）时，在触点间隙中会产生 电弧。 （2）电弧的危害
延长电路的分断时间；将触点烧坏；严重时, 会引起电器和周围设备的损坏,甚至造成火灾
23
（3）灭弧方法
1)机械性拉弧：分断触点时， 迅速增加电弧长度，使 单位长度内维持电弧燃 烧的电场强度不够而熄 弧
低压电器工作原理经典动画演示
常见低压电器类型介绍
刀开关
用于接通或分断电路，一般分为负荷开关和隔离开关两种。负荷开关具有简单的灭弧装置 ，能通断一定的负荷电流和过负荷电流；隔离开关没有灭弧装置，只能在无负荷电流的情 况下分断电路。
熔断器
一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。当 电流超过一定值时，熔体会因过热而熔断，从而切断电路。
工作原理阐述
阐述熔断器的工作原理，即在电路出现过载或短 路故障时，通过熔体的熔断来切断故障电流，实 现电路的保护。
案例分析与应用实例
05
案例一：接触器在电路中的应用
接触器的基本工作原理
通过电磁力驱动触点闭合或断开，实现电路的通断控制。
接触器的应用
在电动机控制、照明控制、电热设备控制等电路中广泛应 用，可实现远距离控制和自动控制。
阐述继电器的工作原理，即通过输入信号控制电磁系统，进而控 制触头系统的动作，实现电路的通断控制。
断路器动作过程动画演示
断路器结构展示
通过动画展示断路器的内部结构，包括触头、灭弧系统、操作机构 等部件。
动作过程解析
详细解析断路器从正常状态到故障状态再到断开电路的全过程，包 括电流过载、短路故障、触头分离、灭弧等步骤。
按钮
一种手动控制电器，主要用来发出指令或信号。按钮一般分为常开按钮、常闭按钮和复合 按钮三种。
常见低压电器类型介绍
接触器
一种自动的电磁式开关，适用于频繁地接通和断开交直流主电路及大容量控制 电路。其主要控制对象是电动机，也可用于其他电力负载的控制。
继电器
一种根据输入信号的变化来接通或断开小电流电路的自动切换电器。继电器具 有多种类型，如电流继电器、电压继电器、时间继电器等，可广泛应用于自动 控制、保护电路和信号检测等方面。
常用低压电器的结构和工作原理课件
接触器工作原理
接触器工作原理
接触器是一种用于控制电动机、 电炉等大功率设备的开关设备， 通过主触点控制主电路的通断，
辅助触点控制相关控制电路。
接触器结构
接触器主要由触点、电磁铁、弹簧 和传动机构等部分组成。
接触器工作过程
当线圈通电后，电磁铁吸合，带动 传动机构使主触点闭合，接通主电 路，同时辅助触点闭合，控制相关 控制电路。
继电器主要由触点、线圈和铁芯等部分组成。当电流通过线圈时，会产生磁场，使铁芯移动，从而带动触点接通或断开电路 。触点是继电器的核心部分，根据需要可以设计为常开或常闭触点。继电器通常用于自动控制系统，如温度控制、压力控制 等。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
常用低压电器工作原理
TE
ANALYSIS
SUMMARY
常用低压电器的结构 和工作原理课件
目录
CONTENTS
• 常用低压电器概述 • 常用低压电器结构 • 常用低压电器工作原理 • 常用低压电器应用与维护
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
常用低压电器概述
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
常用低压电器应用与维 护
应用场景与选型
应用场景
常用低压电器广泛应用于各种工业、商业和家庭场合，如电动机控制、照明系 统、空调系统等。
选型原则
根据使用需求，如电压、电流、频率、环境条件等，选择合适的低压电器，确 保安全可靠。
使用注意事项
操作规程
常用低压电器的作用与重要性
低压电器控制电器课件
优点：单断口触头在闭合过程中，易于产生滚滑运动， 清除表面的氧化物，保证接触可靠、故触头材料可采用铜 或铜基材料。
缺点：触头的滚滑运动会使触头磨损增大。由于只有 一个断口，所以触头的开距比双断口的大。
低压电器-控制电器
33
（五）提高接触器机械寿命与电寿命的措施
触头的磨损一是在接通过程中发生，一是在分断过程中发生。 分断时产生电弧，可采取一定的灭弧措施，减小电弧烧损。 触头的磨损在接通过程中要比在分断过程中大好几倍，这主要由 于触头在接触瞬间的机械振动。在接通过程中触头会产生两次振动： 第一次发生在动、静触头相遇的时候；第二次发生在衔铁与铁心相 遇的时侯。由实验结果发现，尽管第二次振动历时较第一次为短， 但发生第二次振动时触头上瞬间电流却比第一次振动时的大得多。 一般来说，触头的磨损量是同i2 t——电流的平方与通电时间之积 成正比，所以第二次振动招致的电磨损较严重。
低压电器-控制电器
22
交流接触器使用类别
❖ AC-1 无感或微感负载 I
I 2.5Ie
❖ AC-2 绕线转子异步电 Ie
动机起动、分断
0
t 0
t
❖ AC-3 鼠笼型异步电动机
起动、运转中分断 I 4-8Ie
❖ AC-4 鼠笼型异步电动机
I 4-8Ie
起动、反接制动、
反向运转、点动
0
t0
t
低压电器-控制电器
0、Ic、T减小时，t减小 Iw增加时， t减小
P与IN的平方成正比
(IN)c代表了继电器的灵敏度 (IN)c代表小， P小，Fx小 即设计时选取的反力及触头压力就小，触头容量小。
低压电器-控制电器
11
2 中间继电器
常用低压电器原理及其控制技术
常用低压电器原理及其控制技术低压电器是指额定电压不超过1000V的电力电器设备。
常用的低压电器包括断路器、接触器、继电器、电动机保护器等。
这些电器的原理和控制技术如下：1.断路器原理及控制技术：断路器是一种能够在电路故障发生时迅速切断电路的电器设备。
其原理是在电路中插入一对开关触点，当电流过大或短路时，触点会迅速打开，切断电流。
控制技术包括过载保护和短路保护，通过设置断路器的额定电流和短路保护电流来实现对电路的保护。
2.接触器原理及控制技术：接触器是一种电磁开关，具有远距离控制电路的功能。
其原理是利用电磁吸合力将触点闭合或断开，从而控制电路的通断。
控制技术包括控制电源的接通和断开，通过控制接线圈的通电和断电来实现对接触器的控制。
3.继电器原理及控制技术：继电器是一种以电磁吸合力为原理，完成电路中信号的放大、继电等功能的电器设备。
其原理是利用电磁线圈产生磁场，吸引或释放触点，从而控制电路的通断。
控制技术包括通过激励电流来控制继电器的吸合和释放动作，实现对电路的控制。
4.电动机保护器原理及控制技术：电动机保护器是一种保护电动机免受过载、短路、失相等故障的电器设备。
其原理是通过测量电动机的电流、电压和温度等参数，当电机发生故障时，及时切断电源，以保护电机的安全运行。
控制技术包括设置过载保护电流值、过热保护温度值等参数，通过传感器测量电机参数，实现对电动机的保护控制。
总结起来，常用低压电器的原理和控制技术是通过不同的电磁作用、传感器监测和控制电源的通断来实现对电路和设备的保护和控制。
电气控制技术概述及低压电器01
第2章 电气控制技术
2.2.3.2 接触器的主要技术参数及型号
1.接触器的主要技术参数有： （ 1 ）额定电压 （ 2 ）额定电流 （ 3 ）吸引线圈额定电压 （ 4 ）通断能力 （ 5 ）电气寿命和机械寿命 （ 6 ）额定操作频率（次 /h ）
1.成组拖动 2.单电机拖动 3.多电机拖动 4.交、直流无级调速
第2章 电气控制技术
2.1.2.2 电气控制系统的发展与分类
1.逻辑控制系统 （1）手动控制 （2）自动控制
继电器接触器自动控制系统 顺序控制器 数字控制 2.连续控制系统 3.混合控制系统
第2章 电气控制技术
2.2 常用低压电器
当通过电流线圈 1 的电流超过某一 定值，电磁吸力大于反作用弹簧力，衔铁
7 吸合并带动绝缘支架动作，使动断触点 9 断开，动合触点 10 闭合。通过调节螺 钉 6 来调节反作用力的大小，即调节继 电器的动作参数值。
第2章 电气控制技术
2.2.4.1 电磁式继电器的结构及工作原理
2. 继电特性 继电器的主要特性是输入－输出
行程开关的结构分为 3 个部分：操作机构、触头系统和外壳，行程开关的 外形及结构如下图所示。
行程开关实物图
行程开关结构图
第2章 电气控制技术
2.2.2.2 行程开关
行程开关的型号含义和电气符号如下图所示。 电气符号
型号含义
第2章 电气控制技术
2.2.2.3 接近开关
接近式位置开关是一种非接触式的位置开关，简称接近开关。它 由感应头、高频振荡器、放大器和外壳组成。当运动部件与接近开关 的感应头接近时，就使其输出一个电信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型号，图形符号
热继电器的符号
FR 串联在主电路中
发热元件
常闭触头
串联在控制电路中 FR
热继电器接入电动机定子电路方式
• 电动机定子绕组星形接法: 带断相保护和不带断相保护的热继电器均可接 在线电路中。 • 电动机定子绕组三角形接法: *带断相保护接在线电路中。 *不带断相保护热继电器的热元件必须串接在 电动机每相绕组上。
• 4)JS11S(或JSS11)电子式时间继电器 • 该系列时间继电器的型号含义，延时范围， 原理，特点及用途如表1.31所示，主要技术 参数如表 1.32 所示，延时范围其代号如表 1.33所示。
常用低压电器的基本问题
电磁机构 低压电器的基本结构 触头系统 灭弧装置 一、电磁机构
（一）电磁机构的结构形式 电磁线圈 铁心 衔铁
电磁机构
根据由铁心和衔铁构成的磁路形状及衔铁运动方式的不同，以 及线圈接入电路的方式不同，电磁机构可分为多种形式。
1．按衔铁的运动方式分
1）衔铁绕棱角转动拍合式：
在该方式中，衔铁绕磁轭的棱角转动，铁心用电工软铁制成， 适用于直流接触器和继电器，如图5-2.
• 接触电阻 理想情况下： 触点闭合：接触电阻为零。 触点断开：接触电阻无穷大。
三、电弧的产生和常用的灭弧方法 （一）电弧的产生 当触头分断电路时，若触头间的电压达12V～20V、 电流达0.25～1A，触头间隙就会产生电弧。电弧会使触 头烧蚀，并使电路切断时间延长，甚至不能断开，造成事 故，为此，必须采取灭弧措施，加速并可靠的熄灭电弧。 （二）常用的灭弧方法 1．双断口灭弧 2． 磁吹灭弧 3．柵片灭弧 4．灭弧罩灭弧
配电电器
1.1.1 刀闸开关
控制对象：380V， 5.5kW 以下小电机
考虑到电机较大的起动电流，刀
QS
闸的额定电流值应如下选择：
（3~5)*异步电机额定电流
电路符号
1.1.2 熔断器
作用：用于短路保护。
熔体额定电流
FU
IF
的选择：
1. 无冲击电流的场合 （如电灯、电炉）
2. 一般电机
IF IL
（稍大）
电路符号 t
I
安秒特性
IF
1 1 ~ I st 2.5 3
3. 频繁起动 的电机
1 1 IF ~ Ist 1.6 2
异步电机的起动电流 Ist=(5~7) ×额定 电流。
1.1.3 低压断路器
作用：用于过载、短路、失压保护。 电路符号
1.1.4 控制按钮
接触器控制对象：电动机及其它电力负载
接触器技术指标：额定工作电压、电流、触点数目等。
图形符号及文字符号
• 图1。7。3
接触器的选用
• 类型的选择：直流或交流接触器 • 主触点额定电压的选择：大于等于负载 额定电压。 • 主触点额定电流的选择： 额定电流大于计算值。 • 线圈电压： 交流： 直流：
•转换开关的触点分合状态与操作手柄 位置关系的图形符号表示如图1.34所示
图1.34 转换开关的图形符号
常用的转换开关有LW5和LW6两个系列。
1.1.7 主令控制器
接触器与继电器
1.1.8 接触器
• 定义：用来自动地接通或断开大电流电 路的电器。 • 分：交流接触器、直流接触器。 • 组成：触点系统、电磁机构、灭弧装置。
第1章 常用低压电器
主讲人：苗锋
第1章 常用低压电器
§1.1 低压电器简介
• 电器定义：一种能控制电路的设备。 • 低压电器：用于交流1200V、直流1500V 级以下的电路中起通断、保护、控制或 调节作用的电器产品。 • 高压电器：交流1200V以上、直流1500V 以上。
按操作方式分
• 手动电器：刀开关、按钮、转换开关
灭弧方法
• 电动力灭弧
• 图1。2。13
• 灭弧栅灭弧
• 图1。2。14
• 磁吹式灭弧装置
• 图1。2。15
• 灭弧罩灭弧
低压电器控制系统组成
• 主电路：由电动机、（接通、断开、控 制电动机的）接触器主触点等电器元件 组成。（电流大） • 控制电路：由接触器线圈、继电器等电 器元件组成。（电流小） • 任务：根据给定的指令，依照自动控制 系统的规律和具体的工艺要求对主电路 进行控制。
图5-6 直流线圈断电放电回路
2．单相交流电磁机构中短路环的作用
在交流电磁机构中，一般在铁心端面上安装一个铜制短路环以 便保证电磁机构正常工作。
二、触头系统 触头的作用：触头是电磁式电器的执行元件，起接通和分断电 路的作用。 （一）触头的接触形式 点接触：用于小电流接触器中。 线接触：用于通电次数多，电流大的场合。 面接触：允许通过较大电流。 （二）触头的种类 按触头控制的电路分： 主触头：用于接通和断开主电路，允许通过较大电流。 辅助触头：用于接通和断开控制电路，允许通过较小电流。 按触头原始状态分： 常开触头：电磁线圈未通电时，断开的触头。 常闭触头：电磁线圈未通电时，闭合的触头。
• 自动电器：低压断路器、接触器、继电 器
按用途分
• 低压配电电器：刀开关、低压断路器、 熔断器等。 • 低压控制电器：接触器、继电器、控制 器、按钮等。
§1.1 低压电器简介
配电 电器 低压 电器 控制 电器 开关 熔断器 低压断路器 …… 主令电器 接触器 继电器
控制按钮 行程开关 转换开关 主令控制器 中间继电器 时间继电器 热继电器 速度继电器
2）衔铁绕轴转动拍合式：铁心用硅钢片叠成，适用于中小容 量交流接触器和继电器，如图5-2e. 3）衔铁直线运动式：衔铁在线圈内作直线运动，多用于中小 容量交流接触器和继电器，如图5-2a、b、c。 2．按磁路形式分：有U型（如图5-2a、c、d所示)和 E型（如图5-2b、e所示)。
3．按线圈的连接方式分 1）串联电磁机构：电磁线圈串联于电路中。 按电流种类又分为直流串联电磁机构和交流串联电磁机构。 该结构的特点是匝数少，线径粗，衔铁动作与否取决于线圈中 电流的大小，故又称为电流线圈。 2）并联电磁机构：电磁线圈并联于电路中。 按电流种类又分为直流并联电磁机构和交流并联电磁机构。 该结构的特点是匝数多，线径细，衔铁动作与否取决于线圈中 电压的大小，故又称为电压线圈。 4．按电磁线圈的种类分：直流线圈和交流线圈。 （二）电磁机构的工作特性 1．吸力特性 1）交流电磁机构的吸力特性 交流电磁机构的电流I与电磁气隙δ成正比，故当线圈未吸合时， 电流可达吸合后电流的5～6倍，如果衔铁卡住，或频繁动作，线圈 可能烧毁，所以在可靠性要求高或操作频繁时，一般不采用交流电 磁结构。
接通与分断能力：可靠接通和分断的电流值。 接通时：主触点不应发生熔焊。 分断时：主触点不应发生长时间燃弧。
型号、含义
• P26 CJ20
型号、含义
图P28 CZ
接触器有关符号：
接触器线圈
接触器主触头－－用于主电路 （流过的电流大，需加灭弧装置） 接触器辅助触头－－用于控制电路 （流过的电流小，无需加灭弧装置）
接触器结构
接触器
~ ~
主触头 弹簧
动作过程 线圈通电 衔铁被吸合 触头闭合
线圈
铁芯 衔铁 电机
M 3~
辅助 触头
电机接通 电源
• 交流接触器
• 直流接触器
接触器主要技术参数
• 额定电压：指主触点的额定工作电压。 直流有：24V、48V、110V、220V、440V 交流有：36V、127V、220V、380V 额定电流：主触点的额定电流。 机械寿命（1000万次以上）与电气寿命（100 万次以上） 操作频率：每小时的操作次数 一般：300次/h、 600次/h、 1200次/h
常开(动合)按钮
SB
控制电器
电路符号
常闭(动断)按钮
SB
电路符号
复合按钮
SB
电路符号
复合按钮： 常开按钮和 常闭按钮做在一起。
1.1.5 行程开关
用作电路的限位保护、行程控制、自动切换等。 结构与按钮类似，但其动 作要由机械撞击。 常开（动合）触头
SQ
常闭（动断）触头
SQ
电路符号
电路符号
1.1.6 转换开关 •转换开关由凸轮机构、触头系统和定位装 置等部分组成。
2）直流电磁机构的吸力特性 直流电磁机构的电流与气隙大小无关，而电磁吸力与气隙 的平方成反比，所以直流电磁机构适用于动作频繁的场合，且 吸合后电磁吸力较大，工作可靠。但是当直流电磁机构的电磁 线圈断电时，由于磁通急剧变化，在线圈中会感应出很大的反 电动势，其值可达线圈额定电压的10倍以上，很容易使线圈损 坏，因此，一般在电磁线圈两端并联一个放电回路。如图5-6 所示。
• 该系列时间继电器的型号含义，延时范围， 原理，特点及用途和主要技术参数如表1.25 和表1.26所示。 • 2)JS7—A空气阻尼式时间继电器 • 该系列时间继电器的延时范围，原理，特 点及用途和主要技术参数如表 1.27和表1.28 所示。 • 3)JS10 ， JS11 ， JS17 系列电动式时间继电 器 • 这几个系列时间继电器的延时范围、原理、 特点及用途如表1.29所示。
简单的接触器控制
A
B
C
停止 按钮 起动 按钮
刀闸起隔离作用
特点：小电流控 制大电流。
ห้องสมุดไป่ตู้
M 3~
自保持
继电器
继电器分类： 按用途：控制继电器、保护继电器、中间 继电器。 按原理：电磁式、感应式、热继电器等 按参数：电流、电压、速度、压力继电器 按动作时间：瞬时继电器、延时继电器 按输出形式：有触点、无触点继电器
区别
继电器：用于控制电路、电流小，没有灭 弧装置，可在电量或非电量的作 用下动作。 接触器：用于主电路、电流大，有灭弧装 置，一 般只能在电压作用下动 作。
