高质量纳米钯粒子基本性质

合集下载

1.3纳米微粒的物理特性

•太阳能热水器的真空集热管吸热镀膜涂层，该涂层应具有较高的太阳吸收比和较低的红外发射比，镀膜层太薄影响吸收热量；太厚则红外发射率增高，保温效果差。而目前生产工艺上采用的干涉膜和渐变膜并无优劣之分，只是工艺不同而己，用户很难区别。
隐身：就是把自己隐蔽起来，让别人看不见、测不到。
隐型飞机就是让雷达探测不到，它是在机身表面涂上红外与微波吸收纳米材料来实现的，因为雷达是通过发射电磁波再接收由飞机反射回来的电磁波来探测飞机的。
3、原因
（1）粒子的表面能和表面张力随粒径的减小而增加
（2）纳米微粒的比表面积大（3）由于表面原子的最近邻数低于体内而导致
非键电子对的排斥力降低
必然引起颗粒内部特别是表面层晶格的畸变。
例：有人用EXAFS技术研究Cu、Ni原子团发现，随粒径减小，原子间距减小。Staduik等人用X射线分析表明，5nm的Ni微粒点阵收缩约为2.4%。
四、纳米微粒的光学性质
背景：纳米粒子的一个最重要的标志是尺寸与物理的特征量相差不多。当纳米粒子的粒径与超导相干波长、玻尔半径以及电子的德布罗意波长相当时，小颗粒的量子尺寸效应十分显著。与此同时，大的比表面使处于表面态的原子、电子与处于小颗粒内部的原子、电子的行为有很大的差别，这种表面效应和量子尺寸效应对纳米微粒的光学特性有很大的影响，甚至使纳米微粒具有同样材质的宏观大块物体不具备的新的光学特性。主要表现为以下几方面。
2．蓝移现象
与大块材料相比，纳米微粒的吸收带普遍存在 “蓝移”现象，即吸收带移向短波方向。
例：纳米SiC颗粒和大块SiC固体的峰值红外吸收频率分别是814cm-1和794cm-l。纳米颗粒的红外吸收频率较大块固体蓝移了20cm-1。纳米氮化硅颗粒和大块Si3N4固体的峰值红外吸收频率分别为949cm-l和935cm-l，纳米氮化硅颗粒的红外吸收频率比大块固体蓝移了14cm-1。

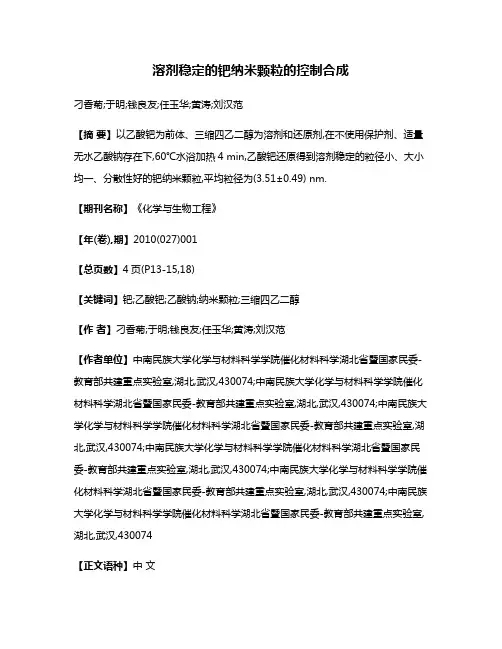

溶剂稳定的钯纳米颗粒的控制合成

溶剂稳定的钯纳米颗粒的控制合成刁香菊;于明;钱良友;任玉华;黄涛;刘汉范【摘要】以乙酸钯为前体、三缩四乙二醇为溶剂和还原剂,在不使用保护剂、适量无水乙酸钠存在下,60℃水浴加热4 min,乙酸钯还原得到溶剂稳定的粒径小、大小均一、分散性好的钯纳米颗粒,平均粒径为(3.51±0.49) nm.【期刊名称】《化学与生物工程》【年(卷),期】2010(027)001【总页数】4页(P13-15,18)【关键词】钯;乙酸钯;乙酸钠;纳米颗粒;三缩四乙二醇【作者】刁香菊;于明;钱良友;任玉华;黄涛;刘汉范【作者单位】中南民族大学化学与材料科学学院催化材料科学湖北省暨国家民委-教育部共建重点实验室,湖北,武汉,430074;中南民族大学化学与材料科学学院催化材料科学湖北省暨国家民委-教育部共建重点实验室,湖北,武汉,430074;中南民族大学化学与材料科学学院催化材料科学湖北省暨国家民委-教育部共建重点实验室,湖北,武汉,430074;中南民族大学化学与材料科学学院催化材料科学湖北省暨国家民委-教育部共建重点实验室,湖北,武汉,430074;中南民族大学化学与材料科学学院催化材料科学湖北省暨国家民委-教育部共建重点实验室,湖北,武汉,430074;中南民族大学化学与材料科学学院催化材料科学湖北省暨国家民委-教育部共建重点实验室,湖北,武汉,430074【正文语种】中文【中图分类】O614.823;TB383金属纳米颗粒因其特殊的物理和化学性质而在催化、光化学、光电子学、信息存储及生命科学等领域具有广泛的应用前景[1,2]。

金属纳米颗粒的性质与纳米粒子的大小、形状、组成和结构密切相关。

通常情况下，粒径小的过渡金属纳米簇因其显著的尺寸效应而表现出较高的催化活性。

近年来，人们对于粒径小、分布窄的纳米金属胶体或金属纳米簇的制备与性能进行了广泛研究[3,4]。

金属纳米颗粒制备过程中常需加入表面活性剂、高分子化合物等稳定剂，而大多数负载型催化剂的金属活性组分以纳米微粒或团簇的形式存在于载体表面，金属纳米颗粒表面的保护剂无疑会降低其催化活性[5]。

雪花钯纳米颗粒的合成及催化性能研究

纳米粒子的性质与纳米粒子的大小、形状、组成和结构密切相关，近几年对自组装的纳米材料研究较多的是银纳米粒子。Ｊ，一级结构的钯纳米粒子具有独特的物理和化学性质，
其在有机反应催化领域倍受关注，所以是目前研究较多的贵金属纳米材料之一，但是自组装的钯纳米粒子还很少见。通过还原金属盐的醇溶液的方法制备纳米颗粒的过程中，通常是含有ａ — Ｈ的醇既充当金属盐的还原剂，又充当反应的溶剂，在此还原反应的过程巾，充当还原剂的醇被氧化成ｒ相应

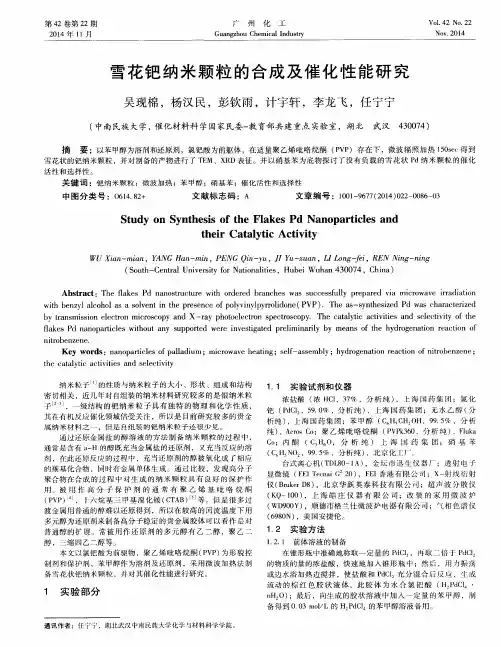

第４２卷第２２期
２０ｔ４年１１月广来自州化工
Ｖ０１．４２Ｎｏ．２２
ＮＯＶ．２０１４
ＧｕａｎｇｚｈｏｕＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙ
雪花钯纳米颗粒的合成及催化性能研究
吴现棉，杨汉民，彭钦雨，计宇轩，李龙飞，任宁宁
ｂｙｔｒａｎｓｍｉｓｓｉｏｎｅｌｅｃｔｒｏｎｍｉｃｒｏｓｃｏｐｙａｎｄＸ－ｒａｙｐｈｏｔｏｅｌｅｃｔｒｏｎｓｐｅｃｔｒｏｓｃｏｐｙ．Ｔｈｅｃａｔａｌｙｔｉｃａｃｔｉｖｉｔｉｅｓａｎｄｓｅｌｅｃｔｉｖｉｔｙｏｆｔｈｅ

纳米贵金属催化剂（钯,铂,钌,铑等）在催化行业的应用

纳米贵金属催化剂（钯,铂,钌,铑等）在催化行业的应用随着全球新能源的不断开发和新材料的快速研发，催化科学已然成为一门涉及多个领域的综合学科。

目前，催化剂已经在能源开发，石油化工，材料科学，有机合成，物理化学等领域中发挥着重要的作用，而在当代社会中的最基本，最大支柱产业之一的石油化工领域中更是起着推动发展的作用。

纳米催化剂由于具有极高的催化活性使其已经展现出独特的魅力。

贵金属纳米粒子包括：金(Au)、银(Ag)、铂(Pt)、钯(Pd)、铱(Ir)、钌(Ru)、铑(Rh)，其中，除金和银之外的5种元素被成为是铂族元素。

贵金属的共同的特点是瑰丽的色彩、优异的物理化学性质、稀缺的资源价值。

因此常被用于首饰制造、催化剂材料、特殊功能材料等。

随着贵金属应用研究的的不断深入，其用途必将越来越广泛。

鉴于贵金属纳米粒子独特的物理化学性质，其工业应用正逐步扩大到石油、玻璃、电子电气、航空航天等越来越多的领域，使其成为名符其实的“现代工业维他命”。

由于贵金属对国防工业和国民经济发展的重要作用，又被称为“第一高技术金属”。

钯纳米催化剂广泛用于石油化工、汽车尾气处理、燃料电池等领域。

钯在地壳中含量稀少，因此价格昂贵，我国的钯、铂金属资源更加稀缺，主要分布在云南、甘肃两省。

如何提高贵金属钯、铂催化剂的活性、选择性以及稳定性对于我国稀有资源的高效利用和国民经济的发展具有重要的意义。

纳米尺寸的钯粒子主要用于汽车尾气处理。

汽车尾气所含的污染物包括一氧化碳、氮氧化合物、碳氢化合物等，这些气体可引发酸雨、破坏臭氧层以及造成烟雾。

尾气排出前会通过触媒转换器，经由Pt-Rh-Pd组成的三元催化剂，转化为对环境低害的二氧化碳、氮气、水蒸气，转化率高达90%。

钯纳米催化剂在石油炼制工业中也有重要应用。

在原油精制过程中钯催化剂用于石油的加氢裂化过程。

纳米铂除了众所周知的在汽车催化剂、首饰、化学、电子和玻璃工业中的应用外，铂还广泛用于其他领域。

钯纳米粒子的电化学合成、伏安表征和电催化活性研究的开题报告

钯纳米粒子的电化学合成、伏安表征和电催化活性研究的开题报告一、研究背景钯是一种重要的过渡金属元素，具有优异的催化活性和稳定性，广泛应用于化学和能源领域。

近年来，钯纳米粒子作为催化剂在有机合成、氧化还原反应、电化学传感等方面得到了广泛的应用。

由于纳米粒子具有大比表面积、高催化活性和良好的可控性等优点，因此钯纳米粒子的电化学合成、伏安表征和电催化活性研究具有重要的理论意义和实际应用价值。

二、研究目的本研究的主要目的是通过电化学方法合成钯纳米粒子，利用循环伏安、线性扫描伏安和电化学阻抗等技术对其进行表征，探究其电催化活性在氧还原、甲醇氧化等反应中的应用，为钯纳米粒子的应用提供一定的理论基础和实际应用价值。

三、研究内容和方法1. 钯纳米粒子的电化学合成方法：采用电沉积和电还原等方法在电极表面制备钯纳米粒子。

2. 钯纳米粒子的伏安表征：采用循环伏安、线性扫描伏安等电化学技术对合成的钯纳米粒子进行表征，分析其电化学性能和特征。

3. 钯纳米粒子的电催化活性研究：将合成的钯纳米粒子应用于氧还原、甲醇氧化等反应中，测量其电催化活性和稳定性。

四、预期结果1. 成功合成具有一定粒径和形貌的钯纳米粒子。

2. 结合循环伏安、线性扫描伏安等技术对钯纳米粒子进行表征，分析其电化学性能和表面特征。

3. 测量钯纳米粒子在氧还原、甲醇氧化等反应中的电催化活性和稳定性。

五、意义和价值本研究对钯纳米粒子的电化学合成、伏安表征和电催化活性研究具有一定的理论意义和实际应用价值。

研究成果可为钯纳米粒子的制备和应用提供指导，有望将其应用于环境污染治理、新能源开发等领域。

纳米钯活化液的制备及其性质表征

ＰｒｅｐａｒａｔｉｏｎａｎｄＣｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆＮａｎｏ－－ｐａｌｌａｄｉｕｍＡｃｔｉｖａｔｏｒ
ＹＵＸｉａｎｇ，ＺＨＡＮＧＮｉａｎｃｈｕｎ，ＬＩＵＢｉｎｙｕｎ，ＷＡＮＧＨｅｎｇｙｉ
ｏｆｄｉｓｐｅｒｓａｎｔｓｗｅｒｅｄｉｓｃｕｓｓｅｄ．ＵｎｄｅｒｔｈｅｂｏｔｈｅｆｅｃｔｓｏｆｒｅｄｕｃｉｎｇａｇｅｎｔＰＥＧａｎｄｄｉｓｐｅｒｓｉｎｇａｇｅｎｔｓＰＶＰ．ｔｈｅｎａｎｏ — ｐａｌｌａｄｉｕｍｐａｒｔｉｃｌｅｓｗｉｔｈｕｎｉｆｏｒｍｓｉｚｅａｎｄｗｉｈｏｔｕｔａｇｇｌｏｍｅｒａｔｅｄｗｅｒｅｏｂｔａｉｎｅｄ．Ｋｅｙｗｏｒｄｓ：ｐｈｙｓｉｃａｌｃｈｅｍｉｓｔｒｙ；ｎａｎｏ — ｐａｌｌａｄｉｕｍ；ｐｏｌｙｅｔｈｙｌｅｎｅｇｌｙｃｏｌ４００；ｒｅｄｕｃｉｎｇａｇｅｎｔ；ｄｉｓｐｅｒｓａｎｔ；
摘要：以氯化钯为原料，聚乙烯吡咯烷酮（ＰｖＰ）为分散剂，聚乙二醇４００（ＰＥＧ）为还原剂，反应温度为１５０ ℃ ，成功制备出纳米钯活化液。采用激光动态散射和透射电子显微镜对纳米钯进行了表征。结果显示，在ＰＶＰ分散剂的作用下，得到的纳米钯为球形、单晶、粒径为３０～５０ｎｍ，无其他的氧化物存在。探讨了分散剂对合成纳米钯的影响，在还原剂ＰＥＧ和分散剂ＰＶＰ共同作用下，制备的纳米钯粒径大小均一，无团聚现象。关键词：物理化学；纳米钯；聚乙二醇４００；还原剂；分散剂；单晶中图分类号：０６４８．１６文献标识码：Ａ文章编号：１００４．０６７６（２０１３）０２．００４４．０４

钯纳米粒子_双亲性水滑石催化的水相中Suzuki偶联反应

Ｌｉｎｈａｉ３１７０００，ＺｈｅｉａｎＰｒｏｖｉｎｃｅ，Ｃｈｉｎａ；２．ＤｅａｒｔｍｅｎｔｏＣｈｅｍｉｓｔｒＺｈｅｉａｎＳｃｉｅｎｃｅ＆ＴｅｃｈｎｏｌｏＵｎｉ－ｊｇｐｆｙ，ｊｇｇｙｖｅｒｓｉｔａｎｚｈｏｕ３１００１８，Ｃｈｉｎａ）ｙ，Ｈｇ
１２１，ＪＩＮＺｈｅｎｎｅｎＺＨＵＯＧｕａｎｌａｎＬＩＵＳｈｉ１．ＣｏｌｌｅｅｏＣｈｅｍｉｓｔｒ＆ＰｈａｒｍａｃＴａｉｚｈｏｕＵｎｉｖｅｒｓｉｔｏｎ－－－ｇｇ，ｇｙｇ（ｇｆｙｙ，ｙ，
，ｒｅａｔｌｌａｅｒｅｄｓａｃｅｏｆｔｈｅＬＤＨｓｉｓｉｎｍｅｓｏｓｉｚｅｗｈｉｃｈｆａｖｏｒｓａｃｃｅｓｓｏｆｏｒａｎｉｃｒｅａｃｔａｎｔｓｗｉｔｈｍｉｄｄｌｅｏｒｌａｒｅｉｎｔｅｒ－－ｇｙｙｐｇｇｓｉｚｅ．ＴｈｉｓｎｏｖｅｌＬＤＨｓｌａｍｅｌｌａｒｍａｔｅｒｉａｌｓｈｏｗｓｈｉｈｅｆｆｉｃｉｅｎｃａｎｄｒｅｕｓａｂｉｌｉｔｔｏｗａｒｄＳｕｚｕｋｉｃｏｕｌｉｎｂｅｔｗｅｅｎｏｏｄｇｙｙｐｇｇｈｅｎｌｂｏｒｏｎｉｃｖａｒｉｏｕｓａｒｌｈａｌｉｄｅｓａｎｄａｃｉｄｉｎｗａｔｅｒ．ｐｙｙ：；；；ＫｅＷｏｒｄｓｌａｅｒｅｄｄｏｕｂｌｅｈｄｒｏｘｉｄｅｓａｍｈｉｈｉｌｉｃｉｔｎａｎｏＳｕｚｕｋｉｃｏｕｌｉｎｒｅａｃｔｉｏｎｗａｔｅｒｅｄｉａｔｅｄｒｅａｃｔｉｏｎａｌｌａｄｉｕｍ；－ｐ－ｍｙｙｐｐｙｐｇｙ

优质纳米金粒子基本性质及应用介绍

优质纳米金粒子基本性质及应用介绍2016-10-28 13:52来源：内江洛伯尔材料科技有限公司作者：研发部【产品说明】中文名称：纳米金粒子英文名称：Gold nanoparticles中文别名：金纳米、纳米金胶体、奈米金粒子CAS号：7440-57-5【产品特性】外观：紫红色液体保护剂：PVP（聚维酮）PH：7.0±0.5粒径：5-10nm黄金纯度：99.95％光学密度：5/cm包装规格：按客户要求包装保存方法：密封，4℃冰箱避光保存【详细介绍】纳米金即指金的微小颗粒，其直径在1～100nm，具有高电子密度、介电特性和催化作用，能与多种生物大分子结合，且不影响其生物活性。

由氯金酸通过还原法可以方便地制备各种不同粒径的纳米金，其颜色依直径大小而呈红色至紫色。

一般为分散在水溶液中的水溶胶，因此也被称为胶体金。

纳米金颗粒制备方法有许多，与大多数纳米粒子一样，主要可以分为物理法和化学法。

物理法制备金颗粒主要是通过各种分散技术将金直接转变为纳米粒子，主要包括真空沉积法、激光消融法等方法。

化学法是以金的化合物为原料，利用还原反应生成金纳米粒子，通过控制反应条件，来制备所需尺寸的颗粒。

化学法主要包括：柠檬酸钠氧化还原法、模板法、电化学合成法、光化学合成法、晶种生长法、巯基配体法、微乳液法等。

随着科技的进步和发展，利用细菌、真菌、酵母菌、藻类等微生物或纯天然植物提取物等无毒无害且环境友好的绿色环境法制备纳米金粒子，逐渐成为纳米技术领域一个重要的趋势[13]。

关于纳米金粒子表面修饰的研究在国内外都很活跃，目前主要运用聚合物分子、生物分子、树枝化超大分子和环境友好型分子修饰。

纳米金材料由于其基本单元都是微小尺寸的粒子故存在很多宏观粒子所不具备的物理、化学特性，包括光学效应、小尺寸效应、表面效应、宏观量子隧道效应、介电限域效应、久保效应以及一些其他的特殊效应；具备荧光特性、电化学特性、吸附特性以及超分子和分子识别特性等，因而广泛应用于感光、催化、生物标识、光电子学、信息存储以及表面增强拉曼散射等诸多领域，涉及材料、医学检验、临床医学、食品、化工、陶瓷、染料等行业。

纳米钯活化液的制备及其性质表征

纳米钯活化液的制备及其性质表征余翔;张念椿;刘彬云;王恒义【摘要】以氯化钯为原料，聚乙烯吡咯烷酮(PVP)为分散剂，聚乙二醇400(PEG)为还原剂，反应温度为150℃，成功制备出纳米钯活化液。

采用激光动态散射和透射电子显微镜对纳米钯进行了表征。

结果显示，在PVP分散剂的作用下，得到的纳米钯为球形、单晶、粒径为30～50 nm，无其他的氧化物存在。

探讨了分散剂对合成纳米钯的影响，在还原剂PEG和分散剂PVP共同作用下，制备的纳米钯粒径大小均一，无团聚现象。

%A nano-palladium activator was successfully prepared by the reaction of palladium chloride with dispersing agent PVP (polyvinylpyrrolidone) and reducing agent PEG400 (polyethylene glycol) at 150℃. DLS (dynamic laser scattering) and TEM (transmission electron microscopy) were used to characterize the nano-palladium. It showed that the obtained nano-palladium was spherical, single crystal and diameter30~50 nm due to the dispersant effect of PVP. Palladium oxide did not exist in it. The effects of dispersants were discussed. Under the both effects of reducing agent PEG and dispersing agents PVP, the nano-palladium particles with uniform size and without agglomerated were obtained.【期刊名称】《贵金属》【年(卷),期】2013(000)002【总页数】4页(P44-47)【关键词】物理化学;纳米钯;聚乙二醇400;还原剂;分散剂;单晶【作者】余翔;张念椿;刘彬云;王恒义【作者单位】暨南大学测试中心，广州 510632;广东东硕科技有限公司，广州510288;广东东硕科技有限公司，广州 510288;广东东硕科技有限公司，广州510288【正文语种】中文【中图分类】O648.16计算机、通讯等高科技产业的迅猛发展，为化学镀技术提供了巨大的市场。

形貌可控的钯纳米粒子的电化学制备及电催化性质

０４６６文献标识码Ａ文章编号０５－７０２１）１２５－２１０９（０１１—６０７０中图分类号
Ｐ作为一种重要的铂系金属材料，许多重要化学反应的催化剂．如用于石油裂解、机化合物ｄ是有
的加氢与脱氢、汽车尾气的净化及燃料电池等领域之中．Ｐ制备成纳米粒子可以极大地提高Ｐ将ｄｄ的
基金项目：国家自然科学基金（准号：０７００２７３０）高等学校博士学科点基金（导类）批准号：００１２１０）批２９３２，０７０７、博（２１１０１０２和０
新世纪优秀人才支持计划（批准号：ＮＥ－８０３）ＣＴ－０４资助．０联系人简介：刁鹏，，教授，博士生导师，男主要从事电化学和纳米材料制备及性质方面的研究，Ｅｍａ：ｄａ＠ｂａ．ｄ．ｎ－ｉｐｉｌｏｕａｅｕｃ
晏晓晖，刁鹏，项民
（京航空航天大学材料科学与工程学院，空天材料与服役教育部重点实验室，北北京１０９）０１１
摘要
以ＮＰＣ为前驱体，以柠檬酸钠为包裹剂，ａｄ１通过两步恒电势法在氧化铟锡（Ｔ导电玻璃基底上沉ＩＯ）
积得到不同形貌的钯纳米粒子（ｄＰ）ＰＮｓ．通过调节晶种沉积电势和粒子生长电势、柠檬酸根和溴离子的浓度
及反应温度等因素，以控制ＰＮｓ可ｄＰ的形貌、尺寸及在ＩＯ基底上的生长密度；Ｔ制备出了钯纳米锥阵列及球形、花状和多面体形的ＰＮｓｄＰ．研究结果表明，钯纳米锥阵列与其它形状的ＰＮｓ比，在单位面积ＩＯ基ｄＰ相Ｔ

钯纳米粒子的制备方法[发明专利]

专利名称：钯纳米粒子的制备方法专利类型：发明专利
发明人：朱俊杰,徐朗,吴兴才
申请号：CN200810019219.0申请日：20080116
公开号：CN101279375A
公开日：
20081008
专利内容由知识产权出版社提供
摘要：一种钯纳米粒子的制备方法，它是将HPdCl和葡萄糖溶于水中，它们的用量之比为：HPdCl∶葡萄糖∶水＝1mmol∶30－100mmol∶50－200ml，在搅拌下滴加氢氧化钠水溶液至反应溶液的pH值达到7－8，反应体系的颜色由黄色转变成红色，即得到纯的面心立方相的、粒子的直径为3－4纳米的钯纳米粒子。

本发明的制备钯纳米粒子的方法在常温常压下进行，简单安全，反应时间短，几乎无能耗，所用试剂对环境友好并且廉价，并且，由于本发明采用葡萄糖作为还原剂和稳定剂，所以得到的钯纳米粒子具有生物相容性。

申请人：南京大学
地址：210093 江苏省南京市汉口路22号南京大学科技处
国籍：CN
代理机构：南京知识律师事务所
代理人：黄嘉栋
更多信息请下载全文后查看。

纳米粒子的特性 ppt课件

2．磁学姓质
(1).超顺磁性
居里－外斯定律：＝ C
T Tc
超顺磁性：矫顽力H c
0，对于 H
kBT
1时：
磁化强度：M P
2 H ，为粒子磁距
3k BT
起源：在小尺寸下，当各向异性能减少到与热运动能可想
比拟时，磁化方向就不再固定在一个易磁化方向，易磁化
方向作无规律的变化，结果导致超顺磁性的出现。
• 美国政府大幅度追加纳米科技研究经费，其原因之一是磁电于器件巨大的市场与高科技所带来的高利润，其中巨磁电阻效应高密度读出磁头的市场估计为10亿美元，目前己进入大规模的工业生产，磁随机存储器的市场估计为1千亿美元。磁电子传感器件的应用市场亦十分宽广
纳米磁极
6极
8极
4极
磁性液体
• 纳米粒子粒径小于临界半径(一般为5～10ｎｍ) 时变得有超顺磁性,如把此强磁性纳米粒子包裹一层表面活性剂后均匀地分散到溶液中,可制得一类新型液态胶状磁流体材料--磁性液体。
• 1999年以GMR多层膜为磁头的硬盘驱动器(HDD) 进入市场，其存储密度达到11Gbits/in2，而1990年仅为0.1Gbits/in2，10年中提高了100倍。
• 目前GMR的研究开发工作正方兴未艾，而将
上述隧道磁电阻(TMR)多层膜应用于新型随机存储器 (MRAM)的研究又已经展开。
• 大块Pb的熔点为600K，而20nm球形Pb微粒熔点降低为288K；
• 纳米Ag微粒在低于373K时开始熔化，常规 Ag的熔点为1173K左右。
• 这一特点使低温下将纳米金属烧结成合金产品成为现实，且为不溶解的金属冶炼成合金创造了条件。
纳米金属铜的超延展性
•纳米ZrO2的烧结温度比微米级ZrO2的烧结温度降低了400℃

贵金属纳米材料的特性

贵金属纳米材料的特性尺寸在纳米级的贵金属材料,其光学、热学、电学、磁学、力学及化学各方面的性质发生了显著的变化,同时具有许多新奇的性能是传统理论无法预知的,主要体现在表面与界面效应!体积效应!量子尺寸效应和宏观量子隧道效应表面与界面效应：纳米粒子的粒径随粒子表面原子数与总原子数之比变化而引起性质上的变化称为表面效应或界面效应"纳米材料的颗粒尺寸越小,表面原子所占的体积比表面积分数越大,产生的表面能就越大"例如,纳米粒子的粒径为时,表面原子所占比例为,比表面积为当粒径为时,表面原子所占比例为,比表面积为"由于表面原子所占比例增多,比表面积增大,价态严重失匹,出现不饱和键,致使纳米颗粒表现出很高的活性,很容易吸附其它原子发生化学反应"据文献报道,具有很高活性的超细颗粒在空气中会迅速氧化而燃烧"而当粒子的直径大于时,不具有表面效应,不会出现燃烧的现象"因此利用颗粒的表面效应,金属纳米材料有望成为新一代的高效催化剂和储氢材料"体积效应：当光波波长!波长!超导态的相干波长度与纳米材料的晶体尺寸相当或纳米粒子比它们小时,周期性的边界条件将被破坏,与普通粒子相比,纳米粒子的熔点、磁性、光吸收、热阻、化学活性、催化性均发生了很大的变化,这就是体积效应"例如,固体银的熔点为,纳米银的熔点为铁颗粒的韧性要比普通铁好得多"对所有的金属超细颗粒而言,都呈现黑色,粒径越小,颜色越黑"这是因为纳米级别的粒子,决定它们性质的不是传统观念上的原子和分子,而是由这个层次的分子或原子组装起来的集合体"这种效应改变了材料的物理和化学特性,为纳米粒子的应用开拓了新领域。

量子尺寸效应：量子尺寸效应又被称为小尺寸效应,在年代初,由日本科学家提出定义：它是指当纳米颗粒的尺寸下降到某一固定的值时,金属费米能级附近的电子能级由准连续变成离散能级的现象"对于金属超细微粒,其所含的电子数较少,包含的原子数有限,分立的能级间距大于磁场能!热能或电能,因此引起了光学吸收值向短波方向移动,从宏观上看,可以看到样品颜色的变化"如,当黄金颗粒的粒径足够小时,黑色替代了原有的金黄色"纳米颗粒由亮黄色逐渐呈现淡黄色"与此同时,还为纳米材料带来一系列新奇的性质,如光催化性质、特异性催化、强氧化性和还原性等。

纳米粒子的特性

第四节纳米粒子的特性．
1．热学性质
• 与粗晶材料相比，纳米材料比热较大。 • 纳米材料的热膨胀数，近乎是单晶的2倍
精选版课件ppt
1
• 纳米微粒的熔点、开始烧结温度和晶化温度均比常规粉体低得多。
• 例如，平均粒径为40nm的纳米铜粒子的熔点由l 053℃降到750℃，降低了300℃左右；
• 块状的金的熔点l 064℃，当颗粒尺度减到 10nm时，则降低为1037℃，降低了27℃， 2nm时变为327℃；
带有蓝移现象。纳米微粒粉体对各种波长光的吸收带有宽
化现象。纳米微粒的紫外吸收材料就是利用这两个特性。
通常的纳米微粒紫外吸收材料是将纳米微粒分散到树脂中
制成膜，这种膜对紫外有吸收能力依赖于纳米粒子的尺寸
和树脂中纳米粒子的掺加量和组分。目前，对紫外吸收好
的几种材料有：30～40nm的TiO2纳米粒子的树脂膜；
• 在传统陶瓷中,晶粒不易滑动,材料呈现脆性;而纳米陶瓷的晶粒尺寸极小,晶粒容易在其他晶粒上运动,因此具有高强度和高韧性。如用纳米微晶陶瓷可做成永不生锈、锋利无比的陶瓷刀具,轻松地剪裁铁皮、切削钢铁。
• 许有多很纳好米的陶塑瓷性（，如甚至ZrO塑2、性T形i2O变3、可S达i3N104）0％在。适当温度下具 • 这就是目前的一些展销会上推出的所谓“摔不碎的陶瓷
8
• 以Cr中电子为中介的铁层间的耦合，随着Cr层厚度增加而振荡衰减。其平均作用范围为1~3nm，这是对Cr层厚度的一个限制。在金属中，特别是在磁性金属中，电子平均自由程(10~20nm)和自旋扩散长度(30~60nm)很短。这是对多层膜各个亚层厚度的又一限制。
•
基于上述原因，可以说GMR和TMR现象的研
精选版课件ppt

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高质量纳米钯粒子基本性质
2016-10-28 14:09来源：内江洛伯尔材料科技有限公司作者：研发部
【产品说明】
中文名称：纳米钯粒子
英文名称：Palladium nanoparticles
中文别名：纳米钯、钯纳米、纳米钯溶液
CAS号：7440-05-3
【产品特性】
外观：黑色液体
PH：7.0±0.5
粒径：5-20nm
钯金纯度：99.95％
包装规格：按客户要求包装
保存方法：置于阴凉、干燥处
【详细介绍】
目前制备不同形状和尺寸的纳米钯颗粒的方法有很多，可以分为物理方法与化学方法两大类，物理方法主要包括蒸发冷凝法、等离子体沉积法、溅射法、及物理粉碎法等；物理方法虽然能大批量地制备纳米钯，但是制备过程复杂，产物质量较差；化学方法主要有金属化合物热分解法、微波辐射法、超声波辐射法、化学还原法及光还原法，主要还是以化学还原法制备为主，这种方式制备的的颗粒具有分散均匀，粒子形状好的优点。

在合成过程中保护剂、温度、胶束、ph值、等均会对把纳米颗粒的性状产生影响。

钯纳米材料具有量子尺寸效应、体积效应、表面效应和宏观量子隧道效应等基本特性，因而便显出奇异的光学、光化学、电学、非线性光学、催化性质、相转变和粒子输送等性质，使得钯纳米材料在汽车尾气处理、燃料电池催化电极、储氢材料及各类有机无机化学催化等领域具有广泛的应用。
