CAD 常用绘图命令及点坐标指定方法

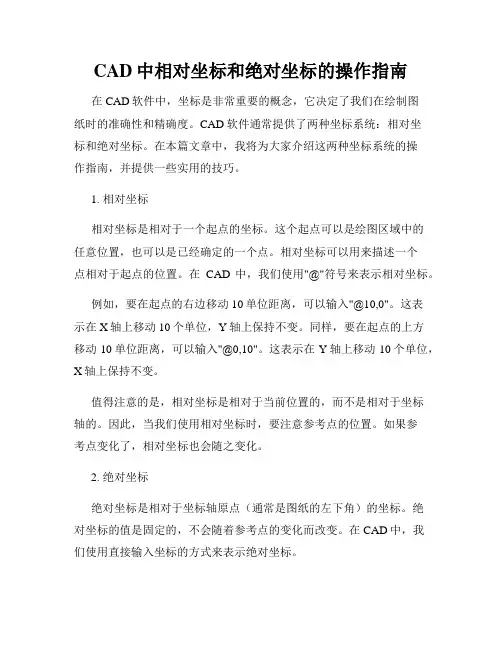

CAD中相对坐标和绝对坐标的操作指南
CAD中相对坐标和绝对坐标的操作指南在CAD软件中，坐标是非常重要的概念，它决定了我们在绘制图纸时的准确性和精确度。
CAD软件通常提供了两种坐标系统：相对坐标和绝对坐标。
在本篇文章中，我将为大家介绍这两种坐标系统的操作指南，并提供一些实用的技巧。
1. 相对坐标相对坐标是相对于一个起点的坐标。
这个起点可以是绘图区域中的任意位置，也可以是已经确定的一个点。
相对坐标可以用来描述一个点相对于起点的位置。
在CAD中，我们使用"@"符号来表示相对坐标。
例如，要在起点的右边移动10单位距离，可以输入"@10,0"。
这表示在X轴上移动10个单位，Y轴上保持不变。
同样，要在起点的上方移动10单位距离，可以输入"@0,10"。
这表示在Y轴上移动10个单位，X轴上保持不变。
值得注意的是，相对坐标是相对于当前位置的，而不是相对于坐标轴的。
因此，当我们使用相对坐标时，要注意参考点的位置。
如果参考点变化了，相对坐标也会随之变化。
2. 绝对坐标绝对坐标是相对于坐标轴原点（通常是图纸的左下角）的坐标。
绝对坐标的值是固定的，不会随着参考点的变化而改变。
在CAD中，我们使用直接输入坐标的方式来表示绝对坐标。
例如，要在X轴上的10单位位置，Y轴上的5单位位置绘制一个点，可以直接输入"10,5"。
这就是绝对坐标的方式。
无论参考点在哪里，这个点都会被绘制在固定的位置。
使用绝对坐标时，可以通过直接输入坐标的方式来快速定位点的位置。
这在绘制精确图形时非常有用。
3. 切换坐标系统在CAD软件中，我们可以随时切换相对坐标和绝对坐标的使用。
通常情况下，我们可以在命令提示符下直接输入相对坐标或绝对坐标，CAD会根据输入的方式来自动识别。
例如，当我们输入相对坐标时，可以在命令提示符中添加"@ "前缀。
而当我们输入绝对坐标时，不需要添加任何前缀。
此外，CAD软件还提供了一些快捷键和命令来切换坐标系统。

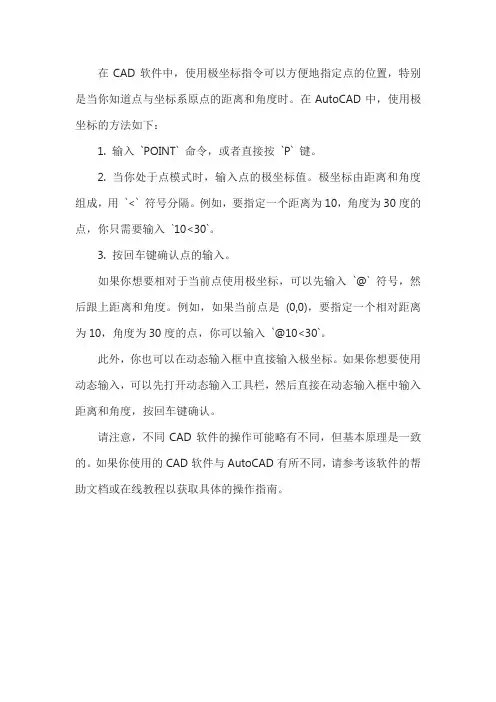

cad极坐标指令
在CAD软件中，使用极坐标指令可以方便地指定点的位置，特别是当你知道点与坐标系原点的距离和角度时。
在AutoCAD中，使用极坐标的方法如下：
1. 输入`POINT` 命令，或者直接按`P` 键。
2. 当你处于点模式时，输入点的极坐标值。
极坐标由距离和角度组成，用`<` 符号分隔。
例如，要指定一个距离为10，角度为30度的点，你只需要输入`10<30`。
3. 按回车键确认点的输入。
如果你想要相对于当前点使用极坐标，可以先输入`@` 符号，然后跟上距离和角度。
例如，如果当前点是(0,0)，要指定一个相对距离为10，角度为30度的点，你可以输入`@10<30`。
此外，你也可以在动态输入框中直接输入极坐标。
如果你想要使用动态输入，可以先打开动态输入工具栏，然后直接在动态输入框中输入距离和角度，按回车键确认。
请注意，不同CAD软件的操作可能略有不同，但基本原理是一致的。
如果你使用的CAD软件与AutoCAD有所不同，请参考该软件的帮助文档或在线教程以获取具体的操作指南。
CAD 基本绘图命令
◆绘制点、线（等分点、等距点、直线、射线、构 造线、多线、多义线、徒手画线）
◆ 绘制圆、弧、椭圆、多边形（矩形、正多边形） ◆ 边界与图案填充
3.0 平面坐标点的表示方法
3.0.1 坐标系 3.0.2 坐标输入方法
3.0.1 坐标系
1．世界坐标系 由三个相互垂直并相交的坐标轴X、Y、Z组成，
D F
图3.5用构造线画分角线
返回本节
3.2.4 MLINE （多线）
1．输入命令的方法 l 下拉菜单：绘图多线。 l 工具栏：单击 绘图工具栏中的 工具按钮。 l 命令行：输入MLINE并回车。 2．命令行提示（结果如图3.5所示） Command：MLINE↙
A
B
D
C
图3.5 多线示例
3．选项说明 （1）Justification（对正）：可以改变对正方式。
POINT命令用于在指定位置绘制单个点。 1．输入命令的方法 2．命令行提示
Command：Point ↙ Point： 3．绘制多个点：绘图点多点 4．点的样式：格式点样式
DDPTYPE
图3.2 点标记对话框
返回本节
3.1.2 DIVIDE （等分点）
DIVIDE命令用于等分一个选定的实体，并在等分点处设 置点标记符号或图块。等分段数的取值为2~32767。
2．命令行提示（结果如图3.4所示） Command：RAY↙ Specify First Point：拾取起点D↙ Specify next point ：拾取下一点E↙ Specify next point ：拾取下一点F↙ Specify next point ：↙ Command：
E
D
F
图3.4 绘制射线
CAD常用命令汇总及详解
CAD常用命令汇总及详解1. Line（直线）：这是最基本的绘图命令之一，用于绘制直线。
按下Line命令后，需要指定起点和终点来定义直线的位置和长度。
2. Circle（圆）：用于绘制圆形，通过指定圆心和半径来定义圆的大小和位置。
3. Arc（弧）：用于绘制弧形，通过指定起点、终点和半径来定义弧的形状和大小。
4. Rectangle（矩形）：用于绘制矩形，通过指定对角线的两个角点来定义矩形的位置和大小。
5. Polyline（多段线）：用于绘制由多个线段组成的连续图形。
可以通过指定不同的顶点来定义多段线的形状。
6. Fillet（倒角）：用于给两条直线或两条弧线的交点添加一个圆角。
可以指定倒角的半径来定义圆角的大小。
7. Trim（修剪）：用于修剪两个交叉的实体，将一个实体的一部分去除，使得两个实体之间产生一个平滑的过渡。
8. Extend（延伸）：用于延长两条交叉的实体，将一个实体延长到与另一个实体相交或延长线的位置停止。
9. Mirror（镜像）：用于将一个实体沿着一条轴线进行镜像对称。
可以指定镜像轴线的位置和方向。
10. Offset（偏移）：用于在选定的对象周围创建一个与原始对象相似但平行于原始对象的新对象。
可以指定偏移距离和方向。
11. Hatch（填充）：用于在封闭的区域内填充图案或颜色，以提供更直观的视觉效果。
12. Dimension（标注）：用于在绘图中添加尺寸标注，以显示实体的大小和位置。
13. Text（文本）：用于添加文本注释，可以输入任意文本，并通过选择字体和样式来设置文本的外观。
14. Block（块）：用于将一组对象组合为一个整体，以便在绘图中多次重复使用。
15. Layer（图层）：用于管理绘图中的不同图层，可以调整图层的显示顺序、颜色和线型等属性。
16. Viewport（视口）：用于在绘图中创建一个可缩放的窗口，以显示不同的绘图比例和视图方向。
17. Plot（打印）：用于打印或输出绘图，可以选择不同的打印设置和图纸布局。
CAD中的定位命令使用技巧
CAD中的定位命令使用技巧在使用CAD软件进行建模和设计时，定位命令是一项非常有用的功能。
它可以帮助用户精确地定位和放置对象，使设计过程更加高效和准确。
本文将介绍CAD中的一些定位命令使用技巧，以帮助读者更好地利用该功能。
1. 移动对象：在CAD中，移动对象是一个常见的操作。
使用移动命令(MOVE)，可以轻松地将对象从一个位置移动到另一个位置。
在命令提示栏输入MOVE后，选择要移动的对象，并指定一个基点和目标点。
这样，选定的对象将被移动到目标点的位置上。
2. 复制对象：复制对象是在设计中常见的操作之一。
使用复制命令(COPY)，可以将对象复制到新的位置。
在命令提示栏输入COPY后，选择要复制的对象。
然后指定一个基点和目标点，对象将在目标点处被复制，并保留原始对象。
3. 镜像对象：镜像命令(MIRROR)可以在CAD中快速创建镜像副本。
选择要镜像的对象后，在命令提示栏输入MIRROR。
然后，选择一个镜像线作为对称轴，并指定镜像后的位置。
选定的对象将以镜像线为轴进行镜像。
4. 缩放对象：缩放命令(SCALE)可以调整CAD中对象的大小。
在命令提示栏输入SCALE后，选择要缩放的对象。
然后指定一个基点和比例因子。
选定的对象将按照指定的比例因子进行缩放。
5. 旋转对象：旋转命令(ROTATE)用于将对象旋转到新的角度。
在命令提示栏输入ROTATE后，选择要旋转的对象。
然后指定一个基点和旋转角度。
选定的对象将绕基点按指定的角度进行旋转。
6. 对齐对象：对齐命令(ALIGN)可以将对象按照指定的方式对齐。
在命令提示栏输入ALIGN后，选择要对齐的对象。
然后选择一个基准对象和一个对齐点，选定的对象将按照基准对象和对齐点进行对齐。
7. 相对偏移：相对偏移命令(OFFSET)可用于在CAD中创建平行于对象的新对象。
在命令提示栏输入OFFSET后，选择要偏移的对象。
然后指定一个偏移距离和方向。
新对象将在原始对象的基础上创建，并平行于原始对象。
CAD常用命令和用法
CAD常用命令及用法一、绘图命令直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（结束命令）射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车（结束命令）构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车（结束命令）多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W（绘制带有宽度的线）/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数值（线的长度值）/回车（结束命令）正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项（C外切于圆；I内接于圆）/回车/输入半径/回车（结束命令）矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C（绘制带有倒角的矩形）/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F（绘制带有圆角的矩形）/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧：A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点（绘制圆弧的方法有11种，可参考绘图菜单---圆弧选项）圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车（命令结束）（绘制圆的方法有6种，可参考绘图菜单---圆选项）样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点（可输入数值）/指定另一条半轴的长度（可输入数值）/（如果输入数值需要回车结束命令，如果用鼠标直接指定则命令自动结束）椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环：DO用法：输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车（结束命令）点：PO用法：输入命令PO/回车/鼠标指定点的位置即可面域：REG用法：输入命令REG/回车/选择要创建面域的对象/回车（命令结束）多行文本：T用法：输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点）/确定即可（定义块指的是定义内部块，只能在本文档中使用）写块：W用法：输入命令W/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置）/确定即可（写块可以在多个文档中多次使用，可理解为定义外部块）插入块：I用法：输入命令I/回车/选择要插入的块确定即可图案填充：H用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车（命令结束）三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象/回车/输入拉伸高度/回车/回车三维旋转：REV用法：输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车（命令结束）（可用于三维旋转的对象必须是多段线属性）二、修改工具删除：E用法：输入命令E/回车/选择要删除的对象/回车（命令结束）复制：CO或CP用法：输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点（开始复制）/回车可结束命令，不回车可多重复制镜像复制：MI用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车（命令结束）用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二点/输入Y/回车（这样可以只镜像不复制）偏移复制：O用法：输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车（命令结束）阵列复制：AR用法：输入命令AR/回车/设置阵列对话框（可选择矩形或环形阵列）移动：M用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度（默认状态下顺时针为负值，逆时针为正值）/回车（命令结束）比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子（正整值为放大，小数值为负）/回车（命令结束）拉伸：S用法：输入命令S/回车/交叉选择要拉伸的对象（意思是选对象的一半，要不然不能拉伸）/鼠标指定拉伸基点，指定第二个点（开始拉伸，拉伸完以后命令自动结束）修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车（结束命令）（如果没有边界的对象只能删除，无法修剪）用法2：输入命令TR/连续两下回车（可以无边界自定义修剪）/回车（结束命令）用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选点/回车（结束命令）（这样在栏选范围内并且有边界的对象将被修剪）延伸：EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车（结束命令）打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边（倒直角命令可用于相连、相交或未相连的直线对象）倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边（倒圆角命令可用于相连、相交或未相连的直线对象）文本修改：ED用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J（J 为编辑多段线合并项）/三下回车（结束命令）（如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可）清理：PU用法：输入命令PU/回车/设置清理对话框即可（清理命令可清理制图过程中遗留下的多余图层）分解：X用法：输入命令X/回车/选择要分解对象/回车（结束命令）三、对象特性设计中心“Ctrl＋2”：ADC修改特性“Ctrl＋1”：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST设置颜色：COL图层操作：LA线形：LT线形比例：LTS线宽：LW图形单位：UN属性定义：ATT编辑属性：ATE边界创建，包括创建闭合多段线和面域：BO对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有则回车即可输出其它格式文件：EXP输入文件：IMP自定义CAD设置：OP重新生成：R重命名：REN捕捉栅格：SN标注样式管理器：D设置捕捉模式：OS打印预览：PRE工具栏：TO命名视图：V面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。
快速掌握CAD中的坐标系操作
快速掌握CAD中的坐标系操作在CAD（Computer-Aided Design，计算机辅助设计）软件中，坐标系操作是非常重要的一部分。
掌握好坐标系操作可以帮助我们准确、高效地绘制图纸和设计模型。
本文将介绍一些快速掌握CAD中的坐标系操作的技巧和方法。
首先，我们需要了解CAD软件中的坐标系是如何工作的。
在CAD软件中，坐标系是用来表示和定位绘图元素的工具。
通常，一个二维坐标系由两个轴组成：x轴和y轴。
在三维绘图中，通常会有一个额外的z轴。
这些轴可以相互垂直或平行。
通过在坐标系中定义一个原点，我们可以确定其他点的位置。
在CAD软件中，有两种常用的坐标系操作：绝对坐标和相对坐标。
绝对坐标是指基于绘图原点的坐标系统，它可以用来准确地定位绘图元素。
在输入坐标时，我们需要指定x坐标和y坐标的数值。
例如，输入“100,100”表示在x轴上移动100个单位，在y轴上移动100个单位。
相对坐标是相对于已知点或参照物的坐标系统。
这种坐标系统可以使我们更快速地绘制图形，因为我们只需要指定相对于当前位置的偏移量。
在输入相对坐标时，我们使用“@”符号来表示相对于当前位置的坐标。
例如，输入“@50,50”表示在当前位置的基础上，向右移动50个单位，向上移动50个单位。
此外，还有一种常用的坐标系操作是极坐标。
极坐标使用角度和半径来表示位置。
在输入极坐标时，我们需要指定角度和半径的数值。
例如，输入“30<50”表示以30度角和50个单位的半径绘制点。
除了以上介绍的基本坐标系操作，CAD软件还提供了一些常用的快捷操作，帮助我们更高效地使用坐标系。
例如，通过使用坐标捕捉功能，我们可以将绘图元素对齐或连接到其他已知点或参照线上。
通过设置坐标系统的基准点，我们可以快速完成对称绘图或复制绘图元素的操作。
通过使用坐标系的缩放功能，我们可以在绘图时调整坐标系的比例，以适应不同大小的绘图区域。
在实际使用中，掌握好坐标系操作的技巧可以使我们的绘图工作更加高效。
建筑cad制图命令大全
建筑CAD制图命令大全在建筑设计和制图过程中，CAD（计算机辅助设计）软件广泛应用。
CAD软件通过一系列的命令来进行操作和绘图，这些命令可以大大提高效率和精确度。
本文将介绍一些常用的建筑CAD制图命令，方便在绘图过程中的应用。
1.画线命令在建筑CAD制图过程中，绘制线条是最基本的功能之一。
以下是常用的画线命令：•LINE: 绘制直线，根据指定的起点和终点坐标绘制直线段。
•POLYLINE: 绘制多段线，通过指定多个点的坐标来绘制由多个线段组成的连续线。
•PEDIT: 编辑多段线，可以用来添加、删除、移动和修改多段线的顶点。
2.绘制图形命令除了绘制基本的线条外，建筑CAD制图还需要用到一些特定的图形，比如矩形、圆等。
以下是常用的绘制图形命令：•RECTANG: 绘制矩形，通过指定两个对角点的坐标来绘制矩形。
•CIRCLE: 绘制圆，通过指定圆心坐标和半径来绘制圆。
•ARC: 绘制弧线，通过指定圆心、起始点和终点来绘制弧线。
3.编辑命令在CAD制图过程中，经常需要对已有的图形进行编辑和修改。
以下是常用的编辑命令：•ERASE: 删除选择的对象。
•MOVE: 移动对象到指定位置。
•COPY: 复制对象到指定位置。
•MIRROR: 镜像对象，沿指定轴线进行对称镜像。
•SCALE: 缩放对象的大小。
•OFFSET: 平行偏移对象。
4.文字命令文字是建筑CAD制图中必不可少的元素之一，用于标注尺寸、文字说明等。
以下是常用的文字命令：•TEXT: 添加单行文字，通过指定插入点和文字内容来添加单行文字。
•MTEXT: 添加多行文字，可以输入多行文字内容，并可以对文本进行格式化。
•DIMENSION: 添加标注尺寸，用于标注线段、角度等。
5.图层命令图层是CAD制图中用来对图形进行分类和管理的重要概念，可以帮助用户更好地组织和管理绘图。
以下是常用的图层命令：•LAYER: 创建、编辑和管理图层，可以设置图层的名称、颜色、线型等属性。
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[2]
![CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[2]](https://img.taocdn.com/s3/m/fce541d3846a561252d380eb6294dd88d0d23dac.png)
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、绘图命令L：绘制直线。
输入L后，按回车键，然后指定直线的起点和终点，或者输入坐标值。
可以连续绘制多条直线，直到按回车键结束。
ML：绘制多段线。
输入ML后，按回车键，然后指定多段线的起点和下一个顶点，或者输入坐标值。
可以连续绘制多个顶点，直到按回车键结束。
多段线可以是直线或者曲线，也可以是闭合或者开放的。
PL：绘制多边形。
输入PL后，按回车键，然后指定多边形的中心点和半径，或者输入坐标值。
然后输入多边形的边数，或者选择一个选项。
多边形可以是正多边形或者不规则多边形。
PE：编辑多段线或者多边形。
输入PE后，按回车键，然后选择要编辑的多段线或者多边形。
然后选择一个选项，如添加顶点、删除顶点、挪移顶点、改变宽度等。
SPL：绘制样条曲线。
输入SPL后，按回车键，然后指定样条曲线的起点和下一个控制点，或者输入坐标值。
可以连续指定多个控制点，直到按回车键结束。
样条曲线是一种平滑的曲线，可以通过控制点来调整其形状。
SPE：编辑样条曲线。
输入SPE后，按回车键，然后选择要编辑的样条曲线。
然后选择一个选项，如添加控制点、删除控制点、挪移控制点等。
XL：绘制射线或者延长线。
输入XL后，按回车键，然后选择一个选项：X表示射线，L表示延长线。
然后指定射线或者延长线的起点和方向，或者输入坐标值。
射线是一种无限长的直线，惟独一个端点；延长线是一种从已有直线延伸出来的直线。
A：绘制圆弧。
输入A后，按回车键，然后选择一个选项：3P表示通过三个点确定圆弧；C表示通过圆心和两个端点确定圆弧；S表示通过起点、端点和半径确定圆弧；E表示通过起点、端点和包含角确定圆弧；D表示通过起点、端点和方向确定圆弧。
C：绘制圆。
输入C后，按回车键，然后指定圆的中心点和半径，或者输入坐标值。
也可以选择一个选项：2P表示通过两个点确定圆；3 P表示通过三个点确定圆；TTR表示通过两条切线和半径确定圆；TTT表示通过三条切线确定圆。
CAD常用命令表大全
CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。
操作方法：指定起点和终点的坐标。
示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。
2、｀CIRCLE`（圆）：绘制圆形。
有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。
例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。
3、｀ARC`（圆弧）：创建圆弧。
可以通过指定起点、终点、圆心、半径等方式绘制。
操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。
4、｀RECTANG`（矩形）：绘制矩形。
可指定两个对角点，或者指定长度、宽度和角度。
举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。
5、｀POLYGON`（正多边形）：绘制正多边形。
需指定边数和中心点。
比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。
二、修改命令1、｀ERASE`（删除）：删除选中的对象。
先选择要删除的对象，然后输入｀ERASE` 命令。
2、｀COPY`（复制）：复制选中的对象。
选择对象，输入｀COPY` 命令，指定基点和位移点。
3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。
选择对象，输入｀MIRROR` 命令，指定镜像线的两点。
4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。
输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。
5、｀ROTATE`（旋转）：绕指定点旋转对象。
选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。
三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。
输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。
2、｀EXTEND`（延伸）：将对象延伸到指定的边界。
输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。
3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。
CAD中的常用绘图命令介绍
CAD中的常用绘图命令介绍在使用CAD软件进行绘图设计时，熟练掌握一些常用的绘图命令是非常重要的。
这些绘图命令可以帮助我们高效快捷地完成各种绘图任务。
本文就介绍一些CAD中常用的绘图命令。
1. 直线命令（Line）直线命令是CAD中最基本的绘图命令之一，用于绘制直线段。
在CAD界面中，可以通过点击绘图工具栏上的“直线”按钮或输入“Line”命令来调用直线命令。
使用直线命令时，只需要指定起点和终点即可完成直线段的绘制。
2. 圆命令（Circle）圆命令用于绘制圆形。
在CAD界面中，可以通过点击绘图工具栏上的“圆”按钮或输入“Circle”命令来调用圆命令。
使用圆命令时，需要指定圆心和半径来确定圆的位置和大小。
3. 弧命令（Arc）弧命令用于绘制曲线段。
在CAD界面中，可以通过点击绘图工具栏上的“弧”按钮或输入“Arc”命令来调用弧命令。
使用弧命令时，需要指定起点、终点和弧度来确定弧的位置和形状。
4. 多段线命令（Polyline）多段线命令用于绘制由多个线段组成的曲线。
在CAD界面中，可以通过点击绘图工具栏上的“多段线”按钮或输入“Polyline”命令来调用多段线命令。
使用多段线命令时，需要依次指定每个线段的端点，然后按Enter键结束。
5. 偏移命令（Offset）偏移命令用于在图形上创建平行的曲线或线段。
在CAD界面中，可以通过点击绘图工具栏上的“偏移”按钮或输入“Offset”命令来调用偏移命令。
使用偏移命令时，需要指定要偏移的对象和偏移的距离，然后选择偏移的方向。
6. 截断命令（Trim）截断命令用于修剪图形中的线段或弧段。
在CAD界面中，可以通过点击编辑工具栏上的“截断”按钮或输入“Trim”命令来调用截断命令。
使用截断命令时，需要选择要截断的对象和修剪的边界。
7. 伸展命令（Extend）伸展命令用于延长图形中的线段或弧段。
在CAD界面中，可以通过点击编辑工具栏上的“伸展”按钮或输入“Extend”命令来调用伸展命令。
cad快捷键命令大全
cad快捷键命令大全CAD 快捷键命令大全在 CAD（计算机辅助设计）的世界里，熟练掌握快捷键命令可以极大地提高工作效率。
对于设计师、工程师和相关从业者来说，这些快捷键就像是手中的利器，能让我们在绘图过程中更加得心应手。
下面就为大家详细介绍一下 CAD 中常用的快捷键命令。
一、绘图命令1、直线（LINE）：L用途：绘制直线段。
操作示例：输入“L”，指定起点和终点，即可绘制一条直线。
2、圆（CIRCLE）：C用途：绘制圆形。
操作示例：输入“C”，可以通过指定圆心和半径、直径、三点等方式绘制圆。
3、圆弧（ARC）：A用途：绘制圆弧。
操作示例：输入“A”，指定圆弧的起点、终点和中点等参数来绘制圆弧。
4、矩形（RECTANG）：REC用途：绘制矩形。
操作示例：输入“REC”，指定矩形的两个对角点，即可绘制矩形。
5、多边形（POLYGON）：POL用途：绘制正多边形。
操作示例：输入“POL”，指定边数和中心点，可绘制正多边形。
二、修改命令1、移动（MOVE）：M用途：将选定的对象移动到指定的位置。
操作示例：选择要移动的对象，输入“M”，指定基点和目标点。
2、复制（COPY）：CO/CP用途：复制选定的对象。
操作示例：选择对象，输入“CO/CP”，指定基点和目标点，或输入复制的数量。
3、旋转（ROTATE）：RO用途：绕指定基点旋转选定的对象。
操作示例：选择对象，输入“RO”，指定基点和旋转角度。
4、缩放（SCALE）：SC用途：按比例放大或缩小选定的对象。
操作示例：选择对象，输入“SC”，指定基点和缩放比例因子。
5、修剪（TRIM）：TR用途：修剪对象以与其他对象的边界相交。
操作示例：输入“TR”，选择作为剪切边的对象，然后选择要修剪的对象。
6、延伸（EXTEND）：EX用途：将对象延伸到指定的边界。
操作示例：输入“EX”，选择边界对象，然后选择要延伸的对象。
7、镜像（MIRROR）：MI用途：创建选定对象的镜像副本。
cad制图命令大全
CAD制图命令大全1. 线型命令（Line）线型命令用于绘制直线，具体使用方法如下：Line2. 圆形命令（Circle）圆形命令用于绘制圆形，具体使用方法如下：Circle3. 长方形命令（Rectangle）长方形命令用于绘制长方形，具体使用方法如下：Rectangle4. 弧线命令（Arc）弧线命令用于绘制弧线，具体使用方法如下：Arc5. 多段线命令（Polyline）多段线命令用于绘制由多个线段组成的图形，具体使用方法如下：Polyline6. 文字命令（Text）文字命令用于添加文字到绘图中，具体使用方法如下：Text7. 偏移命令（Offset）偏移命令用于创建与已有线段平行的线段，具体使用方法如下：Offset8. 修剪命令（Trim）修剪命令用于删除线段的一部分，具体使用方法如下：Trim9. 镜像命令（Mirror）镜像命令用于创建图形的镜像副本，具体使用方法如下：Mirror10. 拉伸命令（Extend）拉伸命令用于延伸或收缩线段，具体使用方法如下：Extend11. 旋转命令（Rotate）旋转命令用于旋转图形，具体使用方法如下：Rotate12. 缩放命令（Scale）缩放命令用于按比例缩放图形，具体使用方法如下：Scale13. 倾斜命令（Skew）倾斜命令用于按指定角度倾斜图形，具体使用方法如下：Skew14. 填充命令（Hatch）填充命令用于给闭合图形添加填充效果，具体使用方法如下：Hatch15. 数组命令（Array）数组命令用于复制并排列图形，具体使用方法如下：Array16. 填充命令（Fillet）圆角命令用于给两条直线或弧线之间添加圆角，具体使用方法如下：Fillet17. 定位命令（Snap）定位命令用于在绘图过程中吸附到特定点或对象，具体使用方法如下：Snap以上是CAD制图的常用命令大全，每个命令都有自己的特定功能，熟练掌握这些命令，可以有效提高CAD制图的效率和准确性。
CAD 常用绘图命令及点坐标指定方法
8.点坐标的直线长度指定方法
• 当预先知道待定点和上一个固定点的距离时， 可在确定直线绘制方向的前提下直接输入直线 的长度，从而确定待定点的坐标。
• 在正交模式下的直线长度输入法；通常用户绘 制水平垂直直线，需要打开正交绘图模式。
• 在极轴追踪模式下的直线长度输入法；可绘制 当前设置极轴角度的直线，需要打开极轴追踪 绘图模式。
设置测量单位的当前类型。该 值包括“建筑”、“小数”、“工 程”、“分数”和“科学”
设置当前角度格式
设置线性测量值显示的小数 位数或分数大小
控制插入到当前图形中的块 和图形的测量单位
设置当前角度显示的精度
以顺时针方向计算正的角 度值。默认的正角度方向 是逆时针方向
单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
2.菜单输入法 3.工具栏快捷按钮输入法 4.命令的重复执行方法
在“Command: ”后直接按回车键将重复上一个命令。 另外空格键、回车键和鼠标右键是等效的。
5.命令的中断：Esc键
பைடு நூலகம்
坐标点的三种输入方法
1. 绝对坐标输入法； 直接输入待定点的坐标值，中间以逗号隔开，如：
100，150，0
2. 相对坐标输入法； 待定点坐标值相对于上一个固定点的偏移量，必须
第2讲 常用绘图命令及点坐标指定方法
1. 上讲要点回顾； 2. 设置绘图单位及绘图图限； 3. 常用绘图命令介绍； 4. 点坐标的栅格捕捉指定方法； 5. 点坐标的对象特征点捕捉指定方法； 6. 点坐标的对象追踪指定方法； 7. 点坐标的极轴追踪指定方法； 8. 点坐标的直线长度指定方法； 9. 本讲课后作业。
配置绘图系统
执行“工具”“选项”命令，打开“选项”对话框，在“用户系统配置”标签中，可 在AutoCAD中优化性能的选项。
CAD坐标的使用
在绘图过程中，当命令行提示指定图形中的点时，可以使用鼠标或其他定点设备在图形区域中指定一个点，也可以在命令行中输入坐标值。
坐标值可分为二维坐标和三维坐标。
二维坐标的输入可按照笛卡尔坐标(X,Y) 或极坐标输入。
同时也可以使用笛卡尔坐标、柱坐标或球坐标定位三维坐标点。
笛卡尔坐标系包含了X、Y 和Z 三根轴。
可根据要指定坐标的不同（二维或三维），以其中的X、Y 轴或三根轴来指定坐标值。
在指定坐标值时，必须指定沿X、Y 轴或X、Y、Z 轴相对于坐标系原点(0,0) 或(0,0,0) 点的距离，这个距离以单位表示，以正负来表示其方向。
笛卡尔坐标和极坐标的输入，均可以基于原点输入绝对坐标，或基于上一指定点输入相对坐标。
还可通过移动光标指定方向，然后直接输入距离的方法，直接指定相对坐标。
在输入坐标值时，坐标值的长度取值可包括科学、小数、工程、建筑或分数格式。
在指定角度时，角度的取值包括百分度、弧度、勘测单位或度/分/秒格式。
这些格式可在“图形单位”对话框中指定。
输入二维坐标二维坐标的输入可通过绝对、相对二维笛卡尔坐标和极坐标来确定，以定义图形中对象的精确位置。
输入笛卡尔坐标二维平面也就是XY 平面，也称为构造平面。
二维平面与平铺的网格纸相似。
在以笛卡尔坐标值指定二维平面上的点时，可输入用逗号隔开的X 值和Y 值(X,Y)。
其中，X 值是沿水平轴以单位表示的正的或负的距离。
Y 值是沿垂直轴以单位表示的正的或负的距离。
原点(0,0) 表示两轴相交的位置。
如下图所示：绝对坐标值是基于原点(0,0)的。
在已知点坐标精确的X 和Y 值时，可使用绝对坐标。
例如，坐标3,4 指定一点，此点在X 轴方向距离原点 3 个单位，在Y 轴方向距离原点 4 个单位。
相对坐标值是基于上一输入点的。
如果知道某点与前一点的位置关系，可以使用相对坐标。
要指定相对坐标，必须在坐标前面添加一个@ 符号。
例如，坐标@3,4 指定的点在X 轴方向上距离上一指定点 3 个单位，在Y 轴方向上距离上一指定点 4 个单位。
CAD图中获取坐标的方法 cad快捷键
输入快捷键“id ”获得cad图中坐标L 直线 A 圆弧C 圆T 多行文字XL 射线 B 块定义E 删除I 块插入H 填充W 定义块文件TR 修剪CO 复制EX 延伸MI 镜像PO 点O 偏移S 拉伸 F 倒圆角U 返回 D 标注样式DDI 直径标注DLI 线性标注DAN 角度标注DRA 半径标注OP 系统选项设置OS 对像捕捉设置M MOVE（移动）SC 比例缩放P PAN（平移）Z 局部放大Z＋E 显示全图Z＋A 显示全屏MA 属性匹配AL 对齐【CTRL】＋1 修改特性【CTRL】＋S 保存文件【CTRL】＋Z 放弃【CTRL】＋C【CTRL】＋V 复制粘贴【F3】对象捕捉开关【F8】正交开关CAD常用快捷键命令1、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）ME,*MEASURE(定距等分)H, *BHATCH（填充）2、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）3、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, 显示全图Z+W,显示窗选部分4、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）5、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）RE, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *GRIP（栅格）【F8】正交。
CAD命令快捷键及应用技巧大全
CAD命令快捷键及应用技巧大全一、CAD命令1. LINE：绘制直线。
输入LINE命令后，依次点击指定直线的起点和终点位置，然后按Enter键完成直线的绘制。
2. CIRCLE：绘制圆。
输入CIRCLE命令后，选择指定圆心位置，再选择指定半径长度，然后按Enter键完成圆的绘制。
3. ARC：绘制弧。
输入ARC命令后，选择指定圆心位置，再选择起点和终点位置，然后按Enter键完成弧的绘制。
4. OFFSET：生成偏移曲线。
输入OFFSET命令后，选择要偏移的对象，再输入偏移的距离，然后按Enter键完成偏移曲线的生成。
5. TRIM：修剪对象。
输入TRIM命令后，选择要修剪的对象，再选择要修剪的部分，然后按Enter键完成修剪操作。
6. EXTEND：延伸对象。
输入EXTEND命令后，选择要延伸的对象，再选择要延伸到的位置，然后按Enter键完成延伸操作。
7. MOVE：移动对象。
输入MOVE命令后，选择要移动的对象，再选择移动的目标位置，然后按Enter键完成移动操作。
8. COPY：复制对象。
输入COPY命令后，选择要复制的对象，再选择复制的目标位置，然后按Enter键完成复制操作。
9. ROTATE：旋转对象。
输入ROTATE命令后，选择要旋转的对象，再选择旋转的基准点和旋转角度，然后按Enter键完成旋转操作。
10. SCALE：缩放对象。
输入SCALE命令后，选择要缩放的对象，再选择缩放的基准点和缩放比例，然后按Enter键完成缩放操作。
二、CAD快捷键1.L：绘制直线2.C：绘制圆3.A：绘制弧4.O：生成偏移曲线5.T：修剪对象6.E：延伸对象7.M：移动对象8.CP：复制对象9.RO：旋转对象10.SC：缩放对象三、CAD应用技巧1.使用图层：将不同类型的对象分别放置在不同的图层中，可以方便地控制图层的显示和隐藏，提高绘图效率。
2.使用块：将常用的对象或图形组合成块后保存，可以快速重复使用，避免重复绘制相同的图形。
CAD第五讲精确绘图
利用符号“/”、“^”、“#”可以实现分数、上下偏差 的标注 ②“符号”按钮
插入符号：直径φ、度°、正负±等
知识点补充
如何让去掉右键快捷菜单： • 工具下拉菜单→选项→用户系统配置选项卡→
自定义右键单击按钮→选择默认模式中的重复 上一个命令、编辑模式中的重复上一个命令、 命令模式中的确认。 实时平移：
②用PLine或line命令绘制，通过图层改线宽
4、精确绘图方法技巧综合
• (5) 轮廓线连接
•
pe 选线， J ，选择对象…
• (6) 中心线调整：
•
len dy ， 选择对象, 鼠标给定点…
• (7) z ↙ a↙
• (8) 存盘
5、多行文字
命令：左键图标或Mt (Mtext) 第一角点, J, MC，第二角点 （在位文字编辑器）， 文字 ，确定。
① 标准工具条→实时平移图标 ② 按住鼠标滚轮在屏幕上上下拖动
例题5.1
(@40<105)
(@9<15)
习题5.2
习题5.3
习题5.4
习题5.5
习题5.6
1、坐标的三种表示方法
• （1）绝对直角坐标：x , y • （2）相对直角坐标：@ x, y • （3）相对极坐标：@ r < 注意：相对长度由正负之分 1 → 2 @ 3, 5 2 → 1 @-3,-5
2、追踪捕捉
• (1)临时捕捉(“对象捕捉”工具条)和永久捕捉 (F3“对象捕捉”按钮)。
• (2)多点追踪：TK 点…… 注意：
① 在命令的基础上追踪。 ② 需要追踪哪一点，就在哪点的提示命令下输入 TK。 ③ 当追踪到所需要的点之后，回车确定表示追 踪结束。 • (3)捕捉设置：利用草图设置对话框设置。
Cad图坐标变换到指定坐标
1、打开图形，点击Cad直线命令，输入想要的坐标（Y，X）确定。直线下一点随意在图上点击。
2、输入下一点想要的坐标（Y，X）确定。直线下一点随意在图上点击。
3、圈定要移动的图形，点击Cad移动命令。
4、点击图形上要移动的点。
5、选择要移动到的点确定，图形就移动到了想要移动的位置。图形方向可能与想要的方向不一致，下面需要把图形旋转到想要的方向。
6、选择图形，点击Cad旋转命令。
7、点击旋转图形的基点。
8、输入命令R确定，（指定参照角）点击基点，（指定第二点）点击要旋转图形的下一点。
9、接下来点击要旋转到位置的点，图形旋转完成。
10、点击坐标，检查坐标数据是否正确。
1、打开Cad图形。
2、点击Cad直线命令。
3、输入想要的坐标（Y，X）确定，直线下一点随意在图上点击。
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[10]
![CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[10]](https://img.taocdn.com/s3/m/dc232e2bf08583d049649b6648d7c1c708a10b1e.png)
CAD最常用命令大全(实用版)-cad常用命令-cad常见命令CIRCLE：绘制圆。
输入CIRCLE或C后，按回车键，然后指定圆心和半径，或者输入半径值。
也可以使用其他选项来绘制圆，如通过三点、两点、切线等。
ARC：绘制圆弧。
输入ARC或A后，按回车键，然后指定圆弧的起点、端点和中点，或者输入相应的坐标值。
也可以使用其他选项来绘制圆弧，如通过中心、起点和角度等。
RECTANGLE：绘制矩形。
输入RECTANGLE或REC后，按回车键，然后指定矩形的对角顶点，或者输入坐标值。
也可以使用其他选项来绘制矩形，如通过旋转角度、圆角半径等。
POLYGON：绘制多边形。
输入POLYGON或POL后，按回车键，然后指定多边形的边数和中心点，或者输入边数值。
然后指定多边形的外接圆半径或内接圆半径，或者输入半径值。
ELLIPSE：绘制椭圆。
输入ELLIPSE或EL后，按回车键，然后指定椭圆的中心点和端点，或者输入坐标值。
也可以使用其他选项来绘制椭圆，如通过轴端点、旋转角度等。
HATCH：填充图案。
输入HATCH或H后，按回车键，然后选择要填充的区域或对象。
也可以使用其他选项来填充图案，如选择图案类型、缩放比例、旋转角度等。
TEXT：插入文本。
输入TEXT或T后，按回车键，然后指定文本的插入点和高度，或者输入高度值。
然后输入文本内容，并按回车键结束命令。
也可以使用其他选项来插入文本，如选择字体、对齐方式、旋转角度等。
DIMENSION：添加尺寸标注。
输入DIMENSION或D后，按回车键，然后选择要添加尺寸标注的类型和对象。
也可以使用其他选项来添加尺寸标注，如选择样式、位置、旋转角度等。
MOVE：移动对象。
输入MOVE或M后，按回车键，然后选择要移动的对象，并按回车键确认选择。
然后指定移动的基点和目标点，或者输入位移值。
ROTATE：旋转对象。
输入ROTATE或RO后，按回车键，然后选择要旋转的对象，并按回车键确认选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.点坐标的对象特征点捕捉指定方法
在AutoCAD绘图中大部分点的确定是捕捉现 有特征点来完成指定的。对象捕捉又分为单点 捕捉和系统自动捕捉。 单点捕捉法：捕捉类型仅限于对当前点的确 定，完成后回归当前系统捕捉状态，其优先级 高于系统捕捉。 系统捕捉法：可同时设置多个特征点捕捉为 当前系统的自动捕捉点。
机电工程系
1、上讲要点回顾
图形的分类； AutoCAD的发展； AutoCAD的启动与退出； AutoCAD的界面介绍； AutoCAD的坐标系； 绘图命令的三种输入方法； 坐标点的三种输入方法；
机电工程系
绘图命令的三种输入方法
1.从键盘输入命令 仅当命令行出现“Command:时，方可在键盘输入命令。 2.菜单输入法 3.工具栏快捷按钮输入法 4.命令的重复执行方法 在“Command: ”后直接按回车键将重复上一个命令。 另外空格键、回车键和鼠标右键是等效的。 5.命令的中断：Esc键
机电工程系
常用的对象特征点
机电工程系
6.点坐标的对象追踪指定方法
• 显示已获得的对象捕捉点的正交（水平/垂 直）对象捕捉追踪路径。通常仅用于正交 追踪模式；
机电工程系
7.点坐标的极轴追踪指定方法
• 将捕捉类型设置为“极轴捕捉”。 如果打开了 “捕捉”模式并在极轴追踪打开的情况下指定点， 光标将沿在“极轴追踪”选项卡上相对于极轴追 踪起点设置的极轴对齐角度进行捕捉。
机电工程系
绘图实例讲解
机电工程系
本次课作业
机电工程系
本次课主要内容
设置绘图单位及绘图图限；
常用绘图命令介绍；
点坐标的栅格捕捉指定方法；
点坐标的对象特征点捕捉指定方法；
点坐标的对象追踪指定方法；
点坐标的极轴追踪指定方法；
点坐标的直线长度指定方法；
绘制简单图形。
机电工程系
机电工程系
3.常用绘图命令介绍
直线； 构造线； 多段线； 正多边形； 矩形； 圆弧； 圆； 云线； 样条曲线； 椭圆； 椭圆弧； 画点；
机电工程系
4.点坐标的栅格捕捉指定方法
• 设置栅格捕捉类型。 如果指定点，光标将沿 垂直或水平栅格点进行捕捉。 • 矩形捕捉: 将捕捉样式设置为标准“矩形”捕 捉模式。 当捕捉类型设置为“栅格”并且打 开“捕捉”模式时，光标将捕捉矩形捕捉栅格。 • 等轴测捕捉: 将捕捉样式设置为“等轴测” 捕捉模式。 当捕捉类型设置为“栅格”并且 打开“捕捉”模式时，光标将捕捉等轴测捕捉 栅格。
控制插入到当前图形中的块 和图形的测量单位
机电工程系
设置绘图图限
通常，在开始绘制一张工程图前，需要根据所绘图纸大小 确定AutoCAD绘图图限，通过设置图限参数限制必须绘制在 当前图限内。 使用LIMITS命令可以在模型空间中设置一个想象的矩形 绘图区域，称为图限。它确定的区域是可见栅格指示的区域， 也是选择“视图”|“缩放”|“全部”命令时决定显示多大图形 的一个参数。
机电工程系
8.点坐标的直线长度指定方法
• 当预先知道待定点和上一个固定点的距离时， 可在确定直线绘制方向的前提下直接输入直线 的长度，从而确定待定点的坐标。 • 在正交模式下的直线长度输入法；通常用户绘 制水平垂直直线，需要打开正交绘图模式。 • 在极轴追踪模式下的直线长度输入法；可绘制 当前设置极轴角度的直线，需要打开极轴追踪 绘图模式。
机电工程系
配置绘图系统
执行“工具”“选项”命令，打开“选项”对话框，在“用户系统配置”标签中，可 在AutoCAD中优化性能的选项。
机电工程系
配置绘图系统
在绘制图形之前，在“显示”标签中，用户可以根据自己的喜好和习惯来设置绘图区的的过程中，通过开启自动保存文件的功能，可以防止在绘图时因意 外造成的文件丢失，将损失降到最小。
机电工程系
坐标点的三种输入方法
1. 绝对坐标输入法； 直接输入待定点的坐标值，中间以逗号隔开，如： 100，150，0
2. 相对坐标输入法； 待定点坐标值相对于上一个固定点的偏移量，必须 先输入相对符号“@”,如：@210,0
3. 相对极坐标输入法； 待定点相对于上一个固定点的距离和两点连线与X 轴的夹角，必须先输入相对符号“@”，如：@50<45
第2讲 常用绘图命令及点坐标指定方法
1. 2. 3. 4. 5. 6. 7. 8. 9.
上讲要点回顾； 设置绘图单位及绘图图限； 常用绘图命令介绍； 点坐标的栅格捕捉指定方法； 点坐标的对象特征点捕捉指定方法； 点坐标的对象追踪指定方法； 点坐标的极轴追踪指定方法； 点坐标的直线长度指定方法； 本讲课后作业。
机电工程系
2、设置绘图单位及绘图图限
在AutoCAD中，用户可以采用1:1的比例因子绘图，因此，所 有的直线、圆和其他对象都可以以真实大小来绘制。例如，如果一 个零件长200cm，那么它也可以按200cm的真实大小来绘制，在需 要打印出图时，再将图形按图纸大小进行缩放。
设置测量单位的当前类型。该 值包括“建筑”“小数”“工 、 、 程”“分数”和“科学” 、 设置线性测量值显示的小数 位数或分数大小 设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角 度值。默认的正角度方向 是逆时针方向 单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
