西安地裂缝场地勘察与工程设计规程
西安地裂缝场地勘察与工程设计规程完整

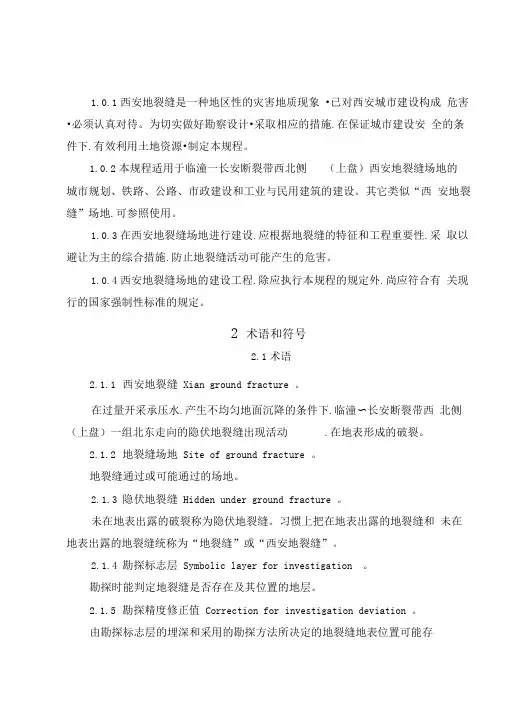

1.0.1西安地裂缝是一种地区性的灾害地质现象•已对西安城市建设构成危害•必须认真对待。
为切实做好勘察设计•采取相应的措施.在保证城市建设安全的条件下.有效利用土地资源•制定本规程。
1.0.2本规程适用于临潼一长安断裂带西北侧（上盘）西安地裂缝场地的城市规划、铁路、公路、市政建设和工业与民用建筑的建设。
其它类似“西安地裂缝”场地.可参照使用。
1.0.3在西安地裂缝场地进行建设.应根据地裂缝的特征和工程重要性.采取以避让为主的综合措施.防止地裂缝活动可能产生的危害。
1.0.4西安地裂缝场地的建设工程.除应执行本规程的规定外.尚应符合有关现行的国家强制性标准的规定。
2 术语和符号2.1术语2.1.1西安地裂缝Xian ground fracture 。
在过量开采承压水.产生不均匀地面沉降的条件下.临潼〜长安断裂带西北侧（上盘）一组北东走向的隐伏地裂缝出现活动.在地表形成的破裂。
2.1.2地裂缝场地Site of ground fracture 。
地裂缝通过或可能通过的场地。
2.1.3隐伏地裂缝Hidden under ground fracture 。
未在地表出露的破裂称为隐伏地裂缝。
习惯上把在地表出露的地裂缝和未在地表出露的地裂缝统称为“地裂缝”或“西安地裂缝”。
2.1.4勘探标志层Symbolic layer for investigation 。
勘探时能判定地裂缝是否存在及其位置的地层。
2.1.5勘探精度修正值Correction for investigation deviation 。
由勘探标志层的埋深和采用的勘探方法所决定的地裂缝地表位置可能存在的偏差。
2 .1.6 避让距离Required secure distanee 。
应保持建筑物基础底面外沿至地裂缝的最近距离。
2.1.7设防范围Required limits of protective measures 。
各类管道和线路穿越地裂缝时.应设置防患措施的范围。
