离合器结构设计
离合器结构设计
离合器是一种用于连接和断开发动机与变速器之间的传动装置。
它允许驾驶员在换挡时暂时断开发动机与变速器的连接，从而实现平稳的换挡操作。
以下是一些常见的离合器结构设计考虑因素：
1. 摩擦材料：离合器的摩擦材料通常由摩擦片和压盘组成。
摩擦片与飞轮接触，通过摩擦力传递转矩。
选择合适的摩擦材料非常重要，以确保离合器具有足够的摩擦力和耐磨性。
2. 压盘：压盘是离合器的关键部件之一，它通过弹簧或其他力量机构对摩擦片施加压力，以确保摩擦力的产生。
压盘的设计需要考虑压力分布的均匀性和稳定性。
3. 离合器分离器：离合器分离器用于断开发动机与变速器之间的连接。
它通常由踏板、连杆和分离轴承组成。
设计分离器时需要考虑操作力的大小、踏板行程和分离器的可靠性。
4. 传动轴：传动轴将离合器的转矩传递给变速器。
它的设计需要考虑强度、刚度和传动轴的平衡，以减少振动和噪音。
5. 润滑：离合器的部件需要适当的润滑，以确保正常的运转和寿命。
设计中需要考虑润滑剂的类型、润滑方式和润滑系统的设计。
6. 热管理：离合器在工作过程中会产生热量，因此需要考虑散热问题。
设计中可以采用散热片、散热孔或冷却系统等方式来有效管理离合器的温度。
7. 轻量化设计：在不影响强度和性能的前提下，尽量减轻离合器的重量可以提高燃油经济性和动态性能。
这只是离合器结构设计的一些基本考虑因素，实际的设计还需要根据具体的应用和要求进行详细的工程分析和优化。
离合器的设计需要综合考虑性能、可靠性、耐久性和成本等因素，以满足车辆的动力传输需求。
离合器的组成结构
离合器的组成结构离合器是一种汽车传动系统中非常重要的部件，它的主要功能是将发动机的动力传递到变速器，并控制传动的过程。
离合器通常由几个不同的部件组成，下面将详细介绍它们的组成结构。
1.排放器排放器是离合器的重要组成部分之一，它由几个圆形金属片组成。
当驾驶者踏下离合踏板时，排放器中的金属片就会膨胀并与转子接触，从而切断发动机的动力传输。
排放器起着控制离合器接合和分离的重要作用，它的质量和性能也非常重要，会直接影响到车辆的平稳行驶和操控性。
2.离合盘离合盘是另一个重要的离合器部件，通常由三个部分组成：摩擦片、钢板和弹簧。
当离合器接合时，离合盘的摩擦片会与变速器的齿轮产生摩擦，从而实现动力传输。
离合盘的设计和材料也非常关键，如果摩擦片的材料不耐磨，就会导致离合器寿命短，需要频繁更换。
3.压盘离合器的压盘是一个金属环，其作用是通过弹簧将离合盘压缩在一起，从而实现离合器接合。
压盘的设计非常重要，必须保证具有足够的弹性和耐久性，才能满足离合器高强度的使用要求。
4.离合器轴承离合器轴承是一个小但非常重要的部件，它位于离合器压盘的中心位置，用来控制离合盘的旋转。
离合器轴承的安装质量必须保证，否则会导致离合器噪音、抖动和寿命短等问题。
5.离合器壳体离合器壳体是离合器的外壳，用来保护离合器部件免受外界的损伤和腐蚀。
离合器壳体的材料和厚度必须精心设计，以保证其足够强度和防护性能，同时也要考虑到重量和成本等因素。
总的来说，离合器的各个部件都是非常重要的，它们的设计和质量直接影响到离合器的性能和寿命。
为了确保车辆的安全性和行驶舒适性，车主和维修人员应该注意正确使用离合器，同时定期检查和更换离合器各个部件。
离合器结构、原理及检修PPT课件
在离合器分离过程中，摩擦片与压盘、飞轮之间产生的摩擦力逐渐减小，直至完全消失。
分离状态特点
驾驶员通过踩下或抬起离合器踏板来控制离合器接合或分离的状态。
分离过程控制
离合器的分离过程
ห้องสมุดไป่ตู้
离合器的半联动状态
半联动状态定义
当离合器处于不完全接合和完全分离之间的状态时，称为半联动状态。
半联动状态特点
在半联动状态下，摩擦片与压盘、飞轮之间产生的摩擦力介于完全接合和完全分离之间，传递力矩也介于两者之间。
半联动状态应用
在起步、换挡等需要平稳过渡的场合，驾驶员可以通过控制离合器处于半联动状态来平稳地控制车辆的起步和换挡。
04
离合器的检修与维护
首先，需要将离合器从汽车上拆卸下来。这一步需要使用适当的工具，并遵循正确的操作步骤。
离合器结构、原理及检修PPT课件
目录
离合器概述 离合器结构解析 离合器的工作原理详解 离合器的检修与维护 离合器检修案例分析 总结与展望
01
离合器概述
离合器是一种机械装置，用于控制传动系统中的动力传输。
离合器的定义
离合器的主要作用是在不需要或需要暂时中断动力传输时，将传动系统中的输入轴与输出轴分离或结合。
包括压紧弹簧和离合器片，主要作用是将离合器片压紧在飞轮上，实现动力的传递。
包括离合器踏板、分离杠杆和分离轴承等，主要作用是控制离合器的分离和结合。
是离合器的核心部件，由摩擦材料和金属片组成，通过摩擦力将发动机的动力传递到变速器。
离合器片
固定在发动机曲轴上，通过与离合器片的摩擦，将发动机的动力传递到变速器。
故障原因
清洗摩擦片表面油污，检查摩擦片磨损情况，更换损坏的摩擦片；检查压盘弹簧，更换过软的弹簧；调整分离轴承间隙和踏板自由行程。
离合器总成图解
汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。
当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器靠线圈的通断电来控制离合器的接合与分离。
在主动与从动件之间放置磁粉，可以加强两者之间的接合力，这样的离合器称为磁粉式电磁离合器Audi 100型轿车离合器盖及压盘总成构造图1,3-平头铆钉2-传动片4-支承环5-膜片弹簧6-支承铆钉7-离合器压盘8-离合器盖离合器从动部分从动部分是由单片、双片或多片从动盘所组成，它将主动部分通过摩擦传来的动力传给变速器的输入轴。
从动盘由从动盘本体，摩擦片和从动盘毂三个基本部分组成。
为了避免转动方向的共振，缓和传动系受到的冲击载荷，大多数汽车都在离合器的从动盘上附装有扭转减震器。
为了使汽车能平稳起步，离合器应能柔和接合，这就需要从动盘在轴向具有一定弹性。
为此，往往在动盘本体园周部分，沿径向和周向切槽。
再将分割形成的扇形部分沿周向翘曲成波浪形，两侧的两片摩擦片分别与其对应的凸起部分相铆接，这样从动盘被压缩时，压紧力随翘曲的扇形部分被压平而逐渐增大，从而达到接合柔和的效果。
扭转减振器离合器接合时，发动机发出的转矩经飞轮和压盘传给了动盘两侧的摩擦片，带动从动盘本体和与从动盘本体铆接在一起的减振器盘转动。
动盘本体和减振器盘又通过六个减振器弹簧把转矩传给了从动盘毂。
因为有弹性环节的作用，所以传动系受的转动冲击可以在此得到缓和。
离合器的结构组成

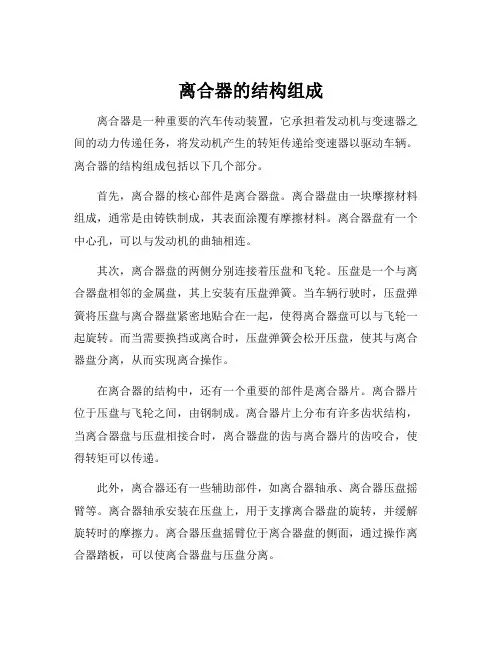

离合器的结构组成离合器是一种重要的汽车传动装置，它承担着发动机与变速器之间的动力传递任务，将发动机产生的转矩传递给变速器以驱动车辆。
离合器的结构组成包括以下几个部分。
首先，离合器的核心部件是离合器盘。
离合器盘由一块摩擦材料组成，通常是由铸铁制成，其表面涂覆有摩擦材料。
离合器盘有一个中心孔，可以与发动机的曲轴相连。
其次，离合器盘的两侧分别连接着压盘和飞轮。
压盘是一个与离合器盘相邻的金属盘，其上安装有压盘弹簧。
当车辆行驶时，压盘弹簧将压盘与离合器盘紧密地贴合在一起，使得离合器盘可以与飞轮一起旋转。
而当需要换挡或离合时，压盘弹簧会松开压盘，使其与离合器盘分离，从而实现离合操作。
在离合器的结构中，还有一个重要的部件是离合器片。
离合器片位于压盘与飞轮之间，由钢制成。
离合器片上分布有许多齿状结构，当离合器盘与压盘相接合时，离合器盘的齿与离合器片的齿咬合，使得转矩可以传递。
此外，离合器还有一些辅助部件，如离合器轴承、离合器压盘摇臂等。
离合器轴承安装在压盘上，用于支撑离合器盘的旋转，并缓解旋转时的摩擦力。
离合器压盘摇臂位于离合器盘的侧面，通过操作离合器踏板，可以使离合器盘与压盘分离。
在使用离合器时，驾驶员需要根据行驶情况合理操作离合器。
当需要起步或换挡时，应将脚离合器踏板踩到底，使离合器盘与压盘分离，断开动力传递。
而当需要驱动车辆时，应逐渐松开离合器踏板，使离合器盘与压盘接触，实现动力传递。
总之，离合器作为汽车传动装置的重要组成部分，其结构组成包括离合器盘、压盘、飞轮、离合器片等部件。
合理操作离合器对于保护离合器的使用寿命及提高行驶效率至关重要。
只有了解离合器结构组成，并正确操作离合器，才能确保汽车正常驾驶并延长离合器的使用寿命。
离合器构造PPT课件
16
拉式膜片弹簧压盘总成结构形式示意图
a）无支承环式
b、c）单支承环式
17
分离轴承
分离轴承
18
捷达轿车拉式膜片弹簧离合器结构
a）变速驱动器与离合器结构示意图 b）离合器主从动部件分解图
1-离合器分离轴承；2-离合器分离臂；3-变速器总成；4-变速器输入轴；5-离合器分离推杆；
6-螺栓；7-发动机曲轴；8-离合器分离盘；9-离合器从动盘；10-中间板；11-卡环；12-离合器
机构等四部分组成。 （二）离合器的工作原理
4
摩擦式离合器的基本组成与工作原理示意图
1-曲轴；2-从动轴；3-从动盘；4-飞轮；5-压盘；6-离合器盖；7-分离杠杆； 8-弹簧；9-分离轴承；10、15-回位弹簧；11-分离拨叉；12-踏板；13-拉杆； 14-拉杆调节叉；16-压紧弹簧；17-从动盘摩擦片；18-轴承
2、按压紧弹簧的结构及布置形式不同，分为周 布螺旋弹簧式离合器、中央弹簧式离合器、膜 片弹簧式离合器和斜置弹簧式离合器等；
3、 按操纵机构不同，可分为机械操纵式(杆式 和绳式)、液压操纵式、气压操纵式和空气助 力式等离合器。
3
二、离合器的基本组成与工作原理
（一）离合器的基本组成： 由主动部分、从动部分、压紧机构和操纵
盖；13-膜片弹簧；14-飞轮；15-螺栓；16-离合器压盘；17-倒车灯开关
19
膜片弹簧离合器的优点
1、膜片弹簧本身兼压紧弹簧和分离杠杆的两重作用，使得离合 器结构大为简化，并显著地缩短了离合器的轴向尺寸。
2、由于膜片弹簧与压盘以整个圆周接触，压力分布均匀，摩擦 片的接触良好，磨损均匀。
3、由于膜片弹簧具有非线性的弹性特性，故能在从动盘摩擦片 磨损后仍能可靠地传递发动机的转矩，而不致产生滑摩。 离合器踏板操纵轻便，减轻驾驶员的劳动强度。
离合器总成结构图解
离合器总成结构图解离合器的种类和工作原理一.离合器的功用和工作原理离合器的功用离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。
其功用为:(1)使汽车平稳起步。
(2)中断给传动系的动力，配合换档。
(3)防止传动系过载。
离合器的工作原理离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
目前在汽车上广泛采用的是用弹簧压紧的摩擦离合器(简称为摩擦离合器)。
发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。
当驾驶员踩下离合器踏板时，通过机件的传递，使膜片弹簧大端带动压盘后移，此时从动部分与主动部分分离。
摩擦离合器应能满足以下基本要求:(1)保证能传递发动机发出的最大转矩，并且还有一定的传递转矩余力。
(2)能作到分离时，彻底分离，接合时柔和，并具有良好的散热能力。
(3)从动部分的转动惯量尽量小一些。
这样，在分离离合器换档时，与变速器输入轴相连部分的转速就比较容易变化，从而减轻齿轮间冲击。
(4)具有缓和转动方向冲击，衰减该方向振动的能力，且噪音小。
including incentives) to ensure the achievement of the quality objectives. According to the company's quality system documents, combined with the specific circumstances of the project, preparation of project quality manual, procedures and work related to the project implementation rules to improve the quality management system of the project. A management review meeting held each year, on the implementation of the quality policy, objectives and review of the problems and propose corrective measures. Efforts and resources necessary for optimal allocation of project construction management (personnel, finance, facilities, information, etc). 3.2 with customer focus project staff establish a "customer-focused" thinking, fully aware that meet their customers ' needs and expectations is the fundamental pursuit of production and services projects. Projects in production and service processes, to: 3.2.1 identify and determine the needs and expectations of the project legal person, interests as the interests of the customer, with customer satisfaction as satisfied, good faith and cooperation, win-win and development; 3.2.2 needs and expectations of the project legal person into production and service management or technical requirements, and allocation of appropriate resources; 3.2.3 meet legal requirements and strive to exceed their expectations. 3.2.4 customers on the quality of projects put into operation for standards, in accordance with the national standard of quality works. 3.2.5 regulations and standards requires the State and issued by the Ministry of the project related tothe current version of the technical specifications, procedures, design institutes and(5)压盘压力和摩擦片的摩擦系数变化小，工作稳定。
离合器的结构和工作原理
活动一 离合器的结构和工作原理
分离过程——（膜片弹簧离合器）当踩下离合器踏板时，分离轴承左移压下 膜片弹簧（膜片弹簧这时起杠杆的作用），压盘向右移动（主、从动部分分 开），这时从动盘没有被压紧在飞轮和压盘上不能传递摩擦力，离合器分离 （动力传递中断），发动机的动力无法通过变速器输入轴传递给变速器。
2、保证换档工作平顺：起步或者换挡时，暂时切断发动机与传动系统的联系， 便于发动机的起动（降低起动力矩）和变速器的换挡（减轻或消除换挡冲击 ）。
3、防止传动系过载：在汽车紧急制动时，当载荷过大，离合器会自动打滑，从 而达到保护发动机的作用。
4、传递扭矩: 在汽车机械式传动系中，发动机转矩是利用离合器的摩擦力矩传 递给变速器和传动系统的.
汽车底盘构造与维修
离合器的结构和工作原理
南充数控工程学校 孙文扬
活动一 离合器的结构和工作原理
项目二 离合器的结构与检修
知识目标： １、 熟知离合器的作用、工作原理； ２、 掌握离合器的工作过程。 能力目标： １、 会进行离合器的维护； ２、 能检修离合器总成。
活动一 离合器的结构和工作原理
离合器端盖是通过传动片来驱动压盘）
传动（传力）片
活动一 离合器的结构和工作原理
下面图中哪些零件属于主动部分？传力（传动）片在什么部位？
21
4
7
6
5
1、3-铆钉；2-传动片；4-支承环；5-膜片弹簧；6-支承铆钉；7-压盘；8-离合器盖
活动一 离合器的结构和工作原理
2、从动部分
（1）、作用：将主动部分的动力传递给变速器的输入轴
分离杠杆是操纵 离合器的一个主 要零件，分离杠 杆外端与压盘铰 接，中部通过铰 接支撑在离合器 盖上，内端和分 离轴承接触（分 离时），分离轴 承和分离套筒装 成一体，松套在 从动轴的轴套上 ，可做轴向移动 。分离拨叉中部 支撑在飞轮壳上 ，并通过拉杆和 踏板连接。
简述离合器的结构组成
简述离合器的结构组成离合器是一种用于传递或中断动力传动的装置，广泛应用于汽车、摩托车等交通工具中。
离合器的结构组成包括离合器盘、压盘、导向轴、压盘弹簧、助力装置等多个部件。
离合器盘是离合器的核心部件，通常由摩擦材料制成。
它分为主动盘和从动盘两部分，主动盘与发动机的曲轴相连，从动盘与变速器的输入轴相连。
离合器盘的摩擦表面上覆盖有摩擦片，通过与压盘进行摩擦来实现传动或中断动力传递。
压盘是离合器的另一个重要部件，由钢制制成。
压盘与离合器盘之间通过压盘弹簧连接，形成摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦摩擦。
当离合器踏板被踩下时，压盘被离合器压盘弹簧压缩，使离合器盘与压盘分离，从而中断动力传递；当离合器踏板松开时，压盘弹簧恢复原状，使离合器盘与压盘接触，实现动力传递。
导向轴是离合器的支撑部件，用于固定离合器盘和压盘，保证它们的相对位置和运动轨迹。
导向轴通常由钢制制成，具有一定的强度和刚度，能够承受离合器的工作压力和转矩。
压盘弹簧是离合器的辅助装置，用于提供足够的压力，使离合器盘与压盘之间形成摩擦。
压盘弹簧通常由高强度钢丝制成，具有一定的弹性和变形能力。
当离合器踏板被踩下时，压盘弹簧被压缩，使离合器盘与压盘分离；当离合器踏板松开时，压盘弹簧恢复原状，使离合器盘与压盘接触。
助力装置是离合器的辅助系统，用于减少踏板力度，提高操作的便捷性和舒适性。
助力装置通常采用液压或真空助力系统，通过增加液压或真空压力来减轻踏板的压力。
这样一来，驾驶员在踩下离合器踏板时，只需用较小的力量就能实现离合器的分离。
除了以上主要部件外，离合器还包括离合器壳体、离合器轴承、离合器踏板等辅助部件。
离合器壳体是离合器的外壳，用于保护和固定离合器的各个部件；离合器轴承用于支撑离合器盘和压盘，使其能够自由旋转；离合器踏板是驾驶员操作离合器的装置，通过踩下或松开踏板来控制离合器的工作状态。
离合器的结构和工作原理PPT
04
离合器的维护和保养
离合器维护保养的重要性
确保安全性能
离合器是汽车传动系统中的重要组成部分，其正常工作对 汽车的安全性能至关重要。定期进行离合器的维护和保养， 可以预防因离合器故障引发的安全事故。
提高使用寿命
适当的维护和保养可以有效延长离合器的使用寿命，降低 更换成本。
防止突发故障
及时发现并解决离合器的小问题，可以避免突发故障对行 车造成的影响，保障驾驶的顺畅和舒适。
离合器的结构和工作原理
目录
• 离合器概述 • 离合器的结构 • 离合器的工作原理 • 离合器的维护和保养 • 离合器的故障排除
01
离合器概述
离合器的定义和作用
离合器的定义
离合器是一种机械装置，用于控 制机械运动中的动力传递。
离合器的作用
在机械运动中，离合器可以控制 动力的接合和断开，实现平稳的 启动和停止，防止过载，以及满 足其他特定的运动要求。
03
离合器的工作原理
离合器的接合过程
离合器接合过程
当驾驶员踩下离合器踏板时，压盘在压力弹簧的作用下，将压盘与摩擦片紧密结合，同时 ，推杆也推动分离轴承，使离合器分离叉与分离轴承分离，从而实现了离合器的接合过程 。
摩擦力传递
在离合器接合过程中，摩擦片与压盘之间产生的摩擦力将发动机的动力传递到变速器，从 而实现动力的传递。
离合器的分类
根据工作原理
根据主动部分
离合器可以分为摩擦离合器和磁粉离 合器。
离合器可以分为单片离合器和双片离 合器。
根据接合方式
离合器可以分为啮合式离合器和摩擦 式离合器。
离合器的基本要求
01
02
03
04
接合平稳
说明多盘式摩擦离合器的结构特点和工作原理
多盘式摩擦离合器是一种常见的机械传动装置，它通过摩擦作用来实现动力的传递和断开。
在机械设备中，多盘式摩擦离合器的应用非常广泛，比如汽车、摩托车、工程机械等。
它具有结构紧凑、工作平稳可靠、耐久性好等特点，因此备受制造业和工程界的青睐。
一、多盘式摩擦离合器的结构特点1. 主要由多片摩擦片、摩擦副壳体、压盖、压板、弹簧、液压缸等组成。
2. 多片摩擦片又被称为摩擦片、副离合器盘、摩擦片组成的摩擦副是实现离合器启闭的主要部件。
根据不同的摩擦副材料，摩擦片的种类包括有机摩擦片、金属摩擦片和半金属摩擦片。
3. 摩擦副壳体是夹在两片摩擦片间，与摩擦片一起涂有摩擦材料的壳体，用来实现摩擦接触和传递转矩的装置。
4. 压盖则是用于夹紧和释放多片摩擦片的部件，它在离合器工作时通过液压或者机械传动，使摩擦片产生摩擦，从而实现离合器的启闭。
在脚踏离合器中，踏板与压盖相连，焦割离合器时，通过踏板踩踏压盖，将离合器摩擦片夹紧到动力传动系统主机。
5. 压板则是离合器上拉离合叉的传动零件，上拉离合叉推动压板，以达到拖动离合器的目的。
6. 弹簧是用来保持离合器上盖在其分离圈定位置的外力。
当踏行踏板时进行离合操作时，利用离合器压盖受所述弹簧大圈分离，使车辆断开传力，这也就是离合器断开的原理。
二、多盘式摩擦离合器的工作原理1. 当离合器踏板未踩下时，压盖通过弹簧压紧摩擦片，摩擦片与副壳体之间利用弹簧压力, 产生摩擦力,使驱动盘与从动盘结合，动力传递。
离合器工作时，摩擦副中的主副摩擦片的额彼此摩擦、卡紧、转速全部相衬同步运转，进行以安新达到巩共转速的工装,不能独立变速，变矩 ,但与主机之间的联结不可随意断开。
2. 当踏板踏下时，压盖向上移动，摩擦片之间失去夹紧力，从而使摩擦片与副壳体分离。
这样主动圈内和从动圈连切断力转，车辆断开了动力传动系统，达到变速、变矩的目的。
3. 当变速要求较高，摩擦片的单位接触压力可通过提高压盖及压板位移量有一定关系，策略调节，确保与主机可以保证所转速运转特等。
汽车底盘构造下册第十四章-离合器ppt课件
第一节 概述
发动机发出的转矩，通 过飞轮及压盘与从动盘接 触面的摩擦作用，传给从 动盘。
