DLZ型铝合金叠梁闸技术说明

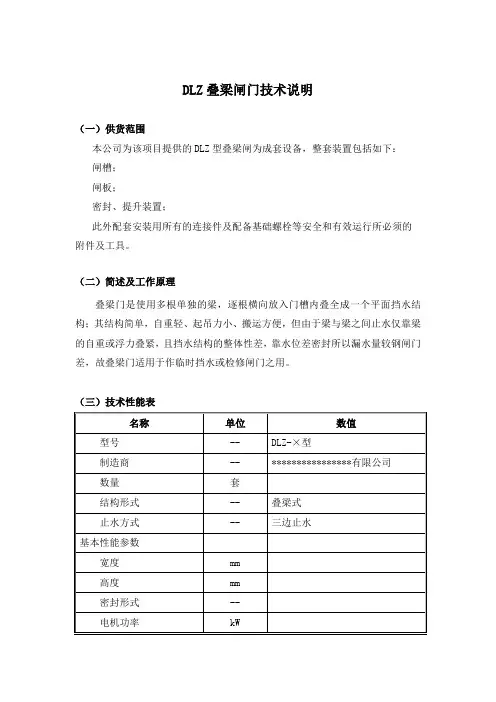

叠梁闸门技术说明

DLZ叠梁闸门技术说明（一）供货范围本公司为该项目提供的DLZ型叠梁闸为成套设备，整套装置包括如下：闸槽；闸板；密封、提升装置；此外配套安装用所有的连接件及配备基础螺栓等安全和有效运行所必须的附件及工具。

（二）简述及工作原理叠梁门是使用多根单独的梁，逐根横向放入门槽内叠全成一个平面挡水结构；其结构简单，自重轻、起吊力小、搬运方便，但由于梁与梁之间止水仅靠梁的自重或浮力叠紧，且挡水结构的整体性差，靠水位差密封所以漏水量较钢闸门差，故叠梁门适用于作临时挡水或检修闸门之用。

（三）技术性能表（四）主要结构及特点叠梁门主要由闸槽、闸板、密封、定位杆、提升装置及所有连接附件等；1．闸槽闸槽由不锈钢板加工成槽形后焊接而成，安装于整个渠道深度。

2．闸板闸板由上闸叶、中闸叶、下闸叶组成；当闸板每套为4块时，其中上板1块，中板2块，下板1块。

闸叶采用不锈钢制成的异型管，焊接连续无间断，其上闸叶设置有提升手柄和挂钩，中、下闸叶焊接有十字手柄，安装前先将闸槽内和下闸口清理干净，再一块一块放置，提取时可一并取出，闸叶与闸叶之间有定位件，以确保闸叶在叠合时位于同一工作平面上，每片闸叶背向垂直密封条的一面安装有4个弹簧片。

3．密封每块闸叶的两侧设有弹性密封条，底部为发泡橡胶，以形成闸板与闸槽间垂直密封及上、下闸叶间和槽底间的水平密封，其泄漏量不大于1.25L/min·m。

4．提升装置闸叶配套有手动提升装置，当若每块闸叶的重量大于40kg时，将配套提升抓放小车，小车为胶轮手动驱动，并配有手动叠板自动抓放装置，小车能在操作过程中定位，且抓放装置动作灵敏、操纵方便，就位准确。

而若每块闸叶的重量均小于40kg，即在闸叶上设置提升的吊环即可，可由一个或两个人直接人工将闸叶提出或放置，轻便易行，本叠梁闸采用第二种方案。

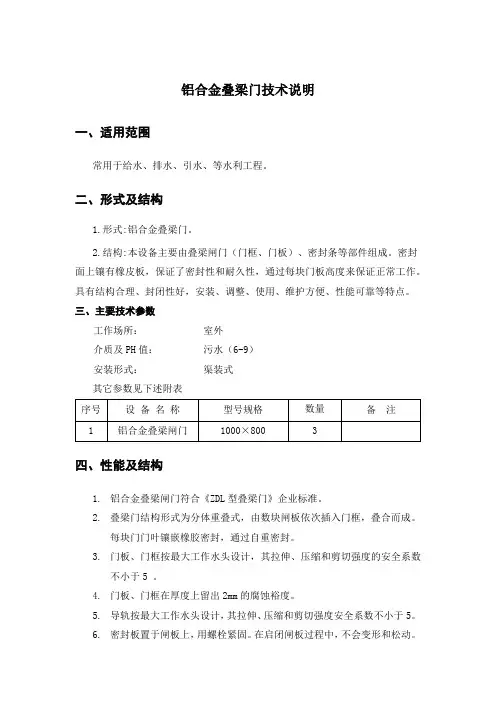

铝合金叠梁门技术说明

铝合金叠梁门技术说明
一、适用范围
常用于给水、排水、引水、等水利工程。

二、形式及结构
1.形式:铝合金叠梁门。

2.结构:本设备主要由叠梁闸门（门框、门板）、密封条等部件组成。

密封面上镶有橡皮板，保证了密封性和耐久性，通过每块门板高度来保证正常工作。

具有结构合理、封闭性好，安装、调整、使用、维护方便、性能可靠等特点。

三、主要技术参数
工作场所：室外
介质及PH值：污水（6-9）
安装形式：渠装式
其它参数见下述附表
四、性能及结构
1.铝合金叠梁闸门符合《ZDL型叠梁门》企业标准。

2.叠梁门结构形式为分体重叠式，由数块闸板依次插入门框，叠合而成。

每块门门叶镶嵌橡胶密封，通过自重密封。

3.门板、门框按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数
不小于5 。

4.门板、门框在厚度上留出2mm的腐蚀裕度。

5.导轨按最大工作水头设计，其拉伸、压缩和剪切强度安全系数不小于5。

6.密封板置于闸板上，用螺栓紧固。

在启闭闸板过程中，不会变形和松动。

7.密封条采用P型橡胶条。

8.在每块闸板上端设有吊耳，吊耳的受力点靠近闸板中心线，在最大水头
启闭时，其拉伸压缩和剪切强度的安全系数不小于5。

9.在最大设计水位条件下进行现场泄漏试验，泄漏量不大于1.25 L/min.m
（密封长度）。

闸板安装在闸槽中滑动自如，无卡滞现象。

五、主要零部件材质。

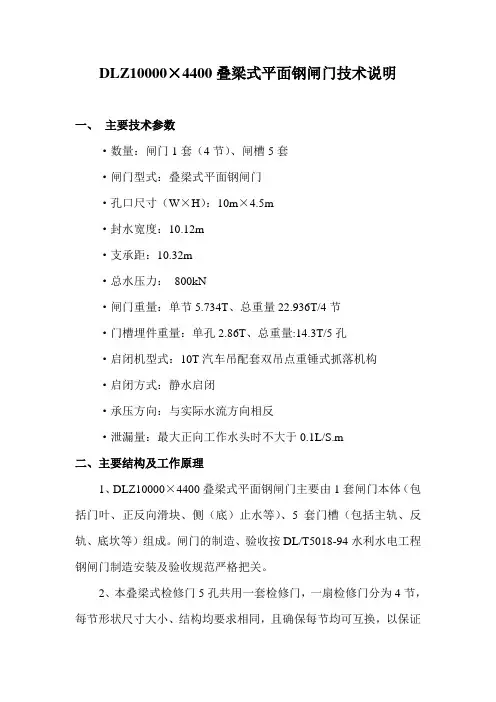

叠梁式平面钢闸门技术说明

DLZ10000×4400叠梁式平面钢闸门技术说明一、主要技术参数·数量：闸门1套（4节）、闸槽5套·闸门型式：叠梁式平面钢闸门·孔口尺寸（W×H）：10m×4.5m·封水宽度：10.12m·支承距：10.32m·总水压力：800kN·闸门重量：单节5.734T、总重量22.936T/4节·门槽埋件重量：单孔2.86T、总重量:14.3T/5孔·启闭机型式：10T汽车吊配套双吊点重锤式抓落机构·启闭方式：静水启闭·承压方向：与实际水流方向相反·泄漏量：最大正向工作水头时不大于0.1L/S.m二、主要结构及工作原理1、DLZ10000×4400叠梁式平面钢闸门主要由1套闸门本体（包括门叶、正反向滑块、侧（底）止水等）、5套门槽（包括主轨、反轨、底坎等）组成。

闸门的制造、验收按DL/T5018-94水利水电工程钢闸门制造安装及验收规范严格把关。

2、本叠梁式检修门5孔共用一套检修门，一扇检修门分为4节，每节形状尺寸大小、结构均要求相同，且确保每节均可互换，以保证启闭时的定位准确，在工厂内预先进行装配。

3、本叠梁门在静水中启闭，启门前，先将上游工作闸门关闭，然后是上面一节叠梁门启吊出门槽，待水流平静，工作闸门与检修门之间水位与检修门后的水位一致时，再依次启吊余下的叠梁门。

三、主要零部件材质·门叶：Q235A碳钢·正反向滑块：HT150铸铁·底（侧）止水：防100#橡胶·主轨、反轨、底坎：Q235A碳钢·止水座板：304不锈钢·螺栓、螺母等紧固件：304不锈钢四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：DL/T5018-94 钢结构工程施工及验收规范GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/ZQ4000.10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB6414 铸件尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4979-85 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的可靠性及耐久性1、设备无故障运行时间不少于20000小时。

单桅式铝合金升降机的安全操作与注意事项（三篇）

单桅式铝合金升降机的安全操作与注意事项单杆式铝合金升降机是一种常用的工业作业设备，一般用于高空作业、维修、装饰等工作。

为了保证工作人员的安全和设备的正常使用，下面将介绍单杆式铝合金升降机的安全操作与注意事项。

一、安全操作：1. 在使用前，应对设备进行全面的检查和维护。

检查设备的主要部件是否完好，润滑系统是否正常，电线是否损坏等。

确保设备在良好的工作状态下进行操作。

2. 在使用过程中，应严格按照产品说明书进行操作。

了解设备的用途、性能、使用方法、安全注意事项等。

3. 操作人员应经过相关的培训，熟悉设备的安全操作要求和操作程序。

不得擅自操作设备，必须由经过培训的人员进行操作。

4. 在操作设备之前，应确保周围环境的安全。

清理工作区域，清除障碍物，确保设备的稳定和操作的安全。

5. 在操作设备时，应保持平稳和稳定。

不要超过设备的额定载荷，不要摇晃或突然加速或减速设备。

6. 在设备运行时，应随时关注运行情况，注意设备的运行状态和声音。

如发现异常情况，应立即停止操作并进行检修。

7. 在设备工作过程中，操作人员不得在设备上行走，不得站在设备上移动或站立，以免发生意外。

8. 在设备升降过程中，操作人员应保持身体平衡，不要在设备边缘站立，以免发生危险。

9. 在设备维护和保养时，应按照相关规定进行。

不得擅自拆卸设备或更换设备的零部件。

10. 在设备使用完毕后，应及时关闭电源和气源，并对设备进行清理和保养。

存放时，应放在干燥、通风的地方，避免受潮和高温。

二、注意事项：1. 在使用设备前，应仔细阅读设备的使用说明书，并按照要求进行操作。

不得擅自修改设备的结构或功能。

2. 在操作设备时，应注意设备的稳定性。

设备应放置在坚固平整的地面上，确保设备不会倾斜或晃动。

3. 在使用设备时，应穿戴适当的个人防护装备，如安全帽、安全鞋、护目镜等。

保护自己的安全是最重要的。

4. 使用设备时，要确保周围的人员保持安全距离，不得接近设备的工作区域。

叠梁闸

中特阀门产品质量好，价格优，是您最理想的选择！感谢您一贯对我们
的支持，如果您对我们的产品，销售，客服，网站有什么建议或者问题
的话，欢迎通过下列方式与我们取得联系，您的支持是我们发展的动力，
我们竭诚为您服务！
L
N
N 块数 H1
B
B1
400
n*600 根据用户 600
120
350
500
n*600 要求而定 600
120
350
600
n*600
600
120
350
800
n*500
500
140
400
1000
n*500
500
140
400
1200
n*400
400
160
400
1400
n*400
400
160
400
1600
n*400
400
160
400
1800
n*400
400
160
400
2000
n*400400源自160400H N+100 N+100 N+100 N+150 N+150 N+150 N+150 N+150 N+150 N+150
L1 640 740 840 1100 1300 1500 1700 1900 2100 2400
叠梁闸
使用说明书
永嘉中特阀门有限公司
不锈钢（铝合金）叠梁闸
主要用途：该闸广泛适用于水厂、污水处理厂、电厂等行业、作截流用。特点：该阀安装渠道中，利用人工将叠梁逐块放入渠道中，具有插入，提起方便，重量轻，密封可靠，强度好，寿命长，检修方便等特点。

铝合金坦克链折叠隐形纱窗配置说明

铝合金坦克链折叠隐形纱窗配置说明作为室内装饰的一部分，窗户是我们居家生活中不可或缺的一部分。

在如今的建筑设计中，随着科技的发展和人们对居住环境舒适度的追求，传统的窗户已经远远不能满足人们的需求。

铝合金坦克链折叠隐形纱窗成为了现代家居装修中的一个热门选择。

铝合金坦克链折叠隐形纱窗不仅可以提供良好的通风和保护家人的安全，还可以美化室内环境，成为一种时尚的室内设计元素。

本文将从多个角度对铝合金坦克链折叠隐形纱窗的配置进行详细说明，以便读者对其有更全面的了解。

一、铝合金坦克链折叠隐形纱窗的功能和特点铝合金坦克链折叠隐形纱窗，是一种可以折叠收纳的窗户纱窗。

它采用铝合金材质制成，轻便坚固，使用寿命长。

其主要功能包括隔绝室外的灰尘、昆虫和有害气体；具有较强的防盗和安全功能；可自如地调节室内通风量；并且可以有效地阻挡紫外线，保护室内家具和地板不受阳光的侵害。

铝合金坦克链折叠隐形纱窗还能有效隔音，让居住环境更加宁静。

正是因为这些功能和特点，铝合金坦克链折叠隐形纱窗在现代家居中受到了广泛的应用。

二、铝合金坦克链折叠隐形纱窗的安装和配置说明在选择和安装铝合金坦克链折叠隐形纱窗时，需要考虑的因素有很多。

我们需要根据窗户的大小、型号和使用需求来选择合适的铝合金坦克链折叠隐形纱窗产品。

需要确保安装铝合金坦克链折叠隐形纱窗的位置和尺寸，以及与窗户周围的搭配和美观效果。

还要注意安装铝合金坦克链折叠隐形纱窗时的防水和防尘措施，以及使用和维护的注意事项。

在使用过程中，还需要定期清洁和保养铝合金坦克链折叠隐形纱窗，以确保其正常的使用寿命和外观效果。

安装和配置铝合金坦克链折叠隐形纱窗需要综合考虑各种因素，以便达到最佳的使用效果。

三、铝合金坦克链折叠隐形纱窗的个人观点和理解在我看来，铝合金坦克链折叠隐形纱窗是一种非常实用和实用的窗户纱窗产品。

它不仅能够有效地保护居家环境，还能够提升室内空间的美观度和舒适度。

与传统的窗户纱窗相比，铝合金坦克链折叠隐形纱窗更加灵活多变，能够满足不同的使用需求和装修风格。

DLZ3200×2000叠梁门技术说明

DLZ3200×2000叠梁门技术说明一、主要技术参数·渠道宽度：B=3000mm·渠道深度：H=2000mm·单块门体高度：500mm·门体数量：4块/套·闸槽数量：6套·叠梁门数量：3套·设计水压：0.03Mpa·止水方式：橡胶止水·泄漏量：≯6L/min.m（密封长度）·启闭形式：2组渠道配一组起吊装置·起吊装置数量：3套·工作制：间隙运行二、主要结构及工作原理1．主要结构1.1叠梁门由多块门体及闸槽叠衬橡皮等部件组成，并配有起吊装置。

1.2门体由不锈钢钢板焊接成一整体，在其上下部焊成凹凸形榫头，以便多块门体重叠定位，在门体的下部及侧面装有止水橡皮，起密封作用，门体的上部焊有吊钩以便启吊门体。

1.3闸槽用不锈钢钢板折成［形后焊接成整体，二次灌浆时放入渠道凹槽内进行固定。

1.4起吊装置由旋转起吊支架、电动葫芦、抓落机构等部件组成。

2．工作原理叠梁门由抓落机构进行起吊，放入闸槽中，达到截断水流之效果。

三、主要零部件材质·门体：AISI316不锈钢·门槽：AISI 316不锈钢·止水橡皮：丁睛橡胶·旋转起吊支架：AISI 316不锈钢·自动抓落机构：AISI 316不锈钢·电动葫芦：南京起重机械厂·紧固件：AISI 316不锈钢四、电器控制系统起吊装置的电动葫芦设就地控制箱，箱体材质为AISI316不锈钢，箱体防护等级IP65。

五、设备设计、制造检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的部分标准目录如下：GB/T4173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000、2-86 切削加工件通用技术条件JB/ZQ4000、3-86 焊接件通用技术条件JB/ZQ4000、10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB1220 不锈钢棒GB8923-85 涂装等钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装JB/2Q4000、1-86 产品检验通用技术要求六、设备的可靠性及耐久性1．设备无故障运行时间不少于10000小时。

大型叠梁闸安全操控装置优化设计创新

大型叠梁闸安全操控装置优化设计创新叠梁闸被广泛应用于大型水工构筑物内，达到局部设施检修时止水停役的目的。

上海城投原水公司的创新项目组通过大型原水泵站叠梁闸实际使用过程中存在的问题及整改需求分析，对闸门及门槽挂钩、起吊、清淤三大需求逐个开展研究探索并提出解决方案，创新应用可监控式自动挂钩装置、水下网格式门槽定位监测系统、淤泥搅拌冲洗装置，经技术优化整合形成了一套可推广的大型叠梁闸安全操控装置，提高大型梁闸的操控效率与使用安全，创造了显著的应用效益和社会效益。

标签：叠梁闸;操控装置;创新一、背景介绍青草沙原水五号沟泵站是上海市青草沙原水系统的陆域输水枢纽泵站，负责将青草沙水库重力流来水通过水泵提升向严桥、金海、凌桥三个方向输送，总设计规模708万m?/d。

受青草沙水库设计运行水位范围影响，五号沟泵站进水水位变化较大，泵房深度较深[1]。

根据五号沟泵站设计资料，前池水位范围在-7.8m～7.0m，池底标高-15.0m，在泵站进水井、前池以及水泵吸水井入口所设的检修闸门承压水头均在20m以上，因此，检修闸门采用叠梁形式以适应泵站的水位条件。

叠梁闸由多块周边镶嵌止水橡胶的闸板组成，需检修止水时闸板逐块横向放入门槽内形成整体挡水结构[2]。

实际使用中，叠梁闸现有的起吊装置难以准确控制闸板起吊和下放，存在的主要问题有：（1）闸门起吊时由于水下操作的不可控性，起吊挂钩与叠梁闸板的插销难以准确契合，操作难度较大;（2）叠梁闸板在门槽中下放或起吊时难以严格保持水平，稍有倾斜极易卡在门槽中;（3）叠梁闸板由于长期放置于水下，淤积的泥沙或海蚬子极易影响门板挂钩操作以及门板之间的贴合度。

二、创新思路为提升五号沟泵站叠梁闸操作安全性、高效性，确保机泵检修、前池清泥等工程的顺利开展，需采取技术优化手段提高叠梁闸的安全操控水平。

通过深入分析五号沟前池叠梁闸安全操控所需解决的问题，提出了以下3点创新思路：2.1深入研究叠梁闸起吊装置水下挂钩的操控原理，设计可监控式自动挂钩装置;2.2通过建立水下网格式门槽定位监测系统，实现叠梁闸门板在门槽内的可视化操控;2.3通过应用淤泥搅拌冲洗装置，实现叠梁闸门槽内障碍物的清除，确保闸板的顺利就位。

铝合金叠梁闸技术规格书

铝合金叠梁闸技术规格书1 规格及数量2 叠梁闸所必需的附件应包括门槽、分块重叠式门体、密封件、挂钩等。

3 设计及结构铝合金叠梁闸适用于明渠安装、关闭时分体重叠式门体的二侧和上下接合处密封止水，上端为敞开，叠加后门体的总高度比最大水深高200mm，叠梁闸的设计符合招标文件最大设计水压的详细规定要求。

铝合金叠梁闸在整个渠道深度范围内可分成数块，单块组合门体高度为400～500mm，门体的提升与放下采用人工方式，门体的重量适合2人同时垂直提升。

铝合金叠梁闸在最大设计水压时能有效地止水，其泄漏量不大于2L/min﹒m（密封长度）。

4 门体门体采用质量轻、耐腐蚀的铝合金异型管制造，其断面尺寸满足在最大水压下，门体不发生变形，确保门体四周相互平行与垂直，以保证可靠的水密性和安装精度。

门体挠度不大于渠宽的1/1000（最大水压条件下）。

门体侧面与门槽、门体与门体上下结合处采用良好的发泡橡胶密封，以保证可靠的水密性。

门体组合后的总高度超出渠道最大水深200mm，当采用人工起吊方式时，单块门体的重量适合两人搬运。

门体上下部焊成凹凸形榫头，以便多块门体重叠定位。

每块门体均设有作提升用的手柄和挂钩，门体采用双吊点形式。

同规格的门体具有互换性。

5 门槽门槽为[型结构形式，上部为敞开式，门槽采用304不锈钢材料制造，门槽厚度和断面尺寸，可保证在最大的的水压条件下不产生扭曲变形。

门槽按规定的最大设计水头设计、就抗拉、抗压、抗剪强度其安全系数至少为2。

门槽的尺寸在加工时保证几何尺寸的统一，以保证门体在任一门槽内可自由进行起吊或放下。

门槽采用嵌入土建预留凹并通过二次灌浆方式固定。

6 密封件叠梁闸的密封由侧向、底部及上下接合部位组成，在最大工作水压条件下，叠梁闸的所有结合面均密封可靠有效。

每块门体背侧设有垂直P型丁腈橡胶密封条，密封采用4个弹簧片施压并通过水压力达到止水效果。

密封条直接镶嵌在门体上的嵌槽内，无需螺栓固定，便于维修更换。

【精品】铸铁镶铜闸门技术说明

铸铁镶铜闸门技术说明一、主要技术参数（一）（二）二、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

1、主要结构（1）、门框由优质铸铁材料整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。

门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。

（2）、门体为整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间。

门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。

门体上端设有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。

吊耳的受力点靠近门体中心线，吊耳的销轴孔用镗床加工。

为减少门体上下运行时的摩擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

（3）、门体、门框按最大工作水头设计，其抗拉、抗压、抗剪强度的安全系数为5，传动丝杆的导向支撑间距与丝杆半径之比（柔度）不大于200。

（4）、门体、门框在厚度上留出2mm的腐蚀裕度，门体与门框导向槽间隙小于1.6mm。

（5）、导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。

导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

（6）、楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。

楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。

当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。

(7)、密封面：闸门的密封由侧向与底部、顶部四面组成，四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式，利用门体关闭时与之接触达到密封效果，在结构设计上保证整体密封良好。

密封条采用铜合金经精密加工，密封条便于安装和更换。

门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中（密封座分别镶在经机加工的闸框和闸板上，用与密封座相同材料制作的沉头螺钉紧固，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保证在门框与门板的使用期间保持原位、不变形、不松动。

水工金属结构防腐蚀技术标准

水工金属结构防腐蚀技术标准Hessen was revised in January 2021水工金属结构防腐蚀技术标准2009年1月5日目录水工金属结构防腐蚀技术标准1总则为保证葛洲坝水利枢纽水工金属结构，包括各类闸门、拦污栅等的防腐蚀质量，延长其使用寿命，特制定本技术标准。

水工金属结构防腐蚀方案宜按照等效防腐的原则，综合考虑结构的使用环境、运行工况、维护管理条件等因素，通过技术经济比较论证后选定。

为保证防腐蚀施工质量，质检员和操作工应具备相关专业知识并持有国家有关部门颁发的资质证书，施工单位应取得水工金属结构防腐蚀施工专业能力证书。

防腐蚀施工质量检测仪器应经计量鉴定合格并在有效期内方可使用。

2规范性引用文件SL105-2007 水工金属结构防腐蚀规范GB8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/ 涂覆涂料前钢材表面处理表面处理方法磨料喷射清理GB9286-1998 色漆和清漆漆膜的划格试验GB/T9793-1997 金属和其他无机覆盖层热喷涂锌、铝及其合金GB/T13288-1991 涂装前钢材表面粗糙度等级的评定（比较样块法）GSB05-1426-2001 漆膜颜色标准样卡GB6514-1995 涂装作业安全规程涂漆工艺安全及其通风净化GB12942-2006 涂装作业安全规程有限空间作业安全技术要求GB11375-1999 金属和其他无机覆盖层热喷涂操作安全3基本规定葛洲坝机组进水口拦污栅防腐蚀通用技术要求3.1.1葛洲坝机组进水口拦污栅含0号机组拦污栅、二江大机拦污栅、二江小机拦污栅、大江机组拦污栅，其防腐技术要求如下：葛洲坝平面闸门防腐蚀通用技术要求3.2.1 葛洲坝平面闸门含机组进水口工作门、机组进水口检修门、尾水检修门、排沙底孔工作门、排沙底孔事故检修门、排漂孔检修门和工作门、二江泄水闸平板工作门、泄水闸事故检修门、冲沙闸事故检修门、0号机工作门、检修门以及机组技术供水闸门。

叠梁式平面钢闸门技术说明

叠梁式平面钢闸门技术说明DLZ10000×4400叠梁式平面钢闸门技术说明一、主要技术参数·数量：闸门1套（4节）、闸槽5套·闸门型式：叠梁式平面钢闸门·孔口尺寸（W×H）：10m×4.5m·封水宽度：10.12m·支承距：10.32m·总水压力：800kN·闸门重量：单节5.734T、总重量22.936T/4节·门槽埋件重量：单孔2.86T、总重量:14.3T/5孔·启闭机型式：10T汽车吊配套双吊点重锤式抓落机构·启闭方式：静水启闭·承压方向：与实际水流方向相反·泄漏量：最大正向工作水头时不大于0.1L/S.m二、主要结构及工作原理1、DLZ10000×4400叠梁式平面钢闸门主要由1套闸门本体（包括门叶、正反向滑块、侧（底）止水等）、5套门槽（包括主轨、反轨、底坎等）组成。

闸门的制造、验收按DL/T5018-94水利水电工程钢闸门制造安装及验收规范严格把关。

2、本叠梁式检修门5孔共用一套检修门，一扇检修门分为4节，每节形状尺寸大小、结构均要求相同，且确保每节均可互换，以保证启闭时的定位准确，在工厂内预先进行装配。

3、本叠梁门在静水中启闭，启门前，先将上游工作闸门关闭，然后是上面一节叠梁门启吊出门槽，待水流平静，工作闸门与检修门之间水位与检修门后的水位一致时，再依次启吊余下的叠梁门。

三、主要零部件材质·门叶：Q235A碳钢·正反向滑块：HT150铸铁·底（侧）止水：防100#橡胶·主轨、反轨、底坎：Q235A碳钢·止水座板：304不锈钢·螺栓、螺母等紧固件：304不锈钢四、设备设计、制造、检验所遵循的标准目录该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准均为国标（GB）或部标（JB）这些通用标准目录省略，只提供专用标准目录如下：DL/T5018-94 钢结构工程施工及验收规范GB/T14173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/ZQ4000.10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB6414 铸件尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4979-85 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术要求适用于本产品的“产品出厂前的检验规则和方法”适用于本产品的“产品安装手册”及“产品安装检验规则和方法”适用于本产品的“产品型式试验规则”“产品的试验方法”五、设备的可靠性及耐久性1、设备无故障运行时间不少于20000小时。

DLZ型铝合金叠梁闸技术说明

DLZ型铝合金叠梁闸技术说明一、主要技术参数二、构造与性能叠梁闸依靠自身重量和橡胶止水带达到止水目的。

一般由多于两块的闸板叠合而成。

在下闸或开闸时，一块一块放入或一块一块取出，使用频率较低，但整体轻便、不易变形，即使闲置较长时间后再使用，可保证止水效果好，不漏水。

每块铝合金闸板的高度一定，每块的形状都基本相同，可以互换，每块都有凸起和凹槽（或企口），凸起和凹槽内镶有止水胶条，这样可以一块一块叠放起来，达到需要的高度而基本不漏水或无明显的漏水。

每块闸板上还设有两个拉环，便于放下或取出。

闸槽用不锈钢钢板折成［槽形，与渠道上预埋钢板焊接安装。

依靠叠梁闸上设置的弹簧和水压的作用，止水橡胶受压后与闸槽紧密贴合，止水效果良好。

3 主要材质整体材质为铝合金，铝合金的厚度与强度保证在运输和安装过程中，不受损，不变形，如有破损变形，予以可靠的修补。

胶条嵌合牢固，长久使用也不脱落或断裂老化。

拉环也牢固可靠，反复使用也不松脱。

闸板：铝合金止水橡皮：丁睛橡胶拉环（即吊钩）：不锈钢闸槽：316不锈钢4、设备设计、制造检验所遵循的标准目录GB/T4173-93 平面钢闸门技术条件JB2932-86 水处理设备制造技术条件JB/2Q4000、2-86 切削加工件通用技术条件JB/2Q4000、3-86 焊接件通用技术条件JB/2Q4000、10-86 涂装通用技术条件JB/2Q4286-86 包装技术通用技术条件GB1220 不锈钢棒GB8923-85 涂装等钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装JB/2Q4000、1-86 产品检验通用技术要求5、设备的可靠性及耐久性设备无故障运行时间大于20000小时、整机使用寿命在25年以上。

6、设备的防腐不锈钢部件加工完后对其进行表面酸洗处理，以增强表面光洁度和抗氧化性。

7、供货范围·整机供货：门体、闸槽·备品备件（无）。

平面钢闸门技术说明

平面钢闸门技术说明（一）供货范围本公司为该项目提供的BGZ型平面钢闸门为成套设备，整套装置包括如下：门槽、门框、门体；密封条、滚轮、吊耳；卷扬式启闭机及传动丝杆、手电两用启闭机、启闭机座架；此外配备就地控制箱及安装用所有的预埋件、基础螺栓等安全和有效运行所必须的附件及工具。

（二）简述及工作原理本闸门按照行业标准及招标文件要求尺寸进行设计和制造。

闸门为潜孔式平面钢闸门，采用插板式安装，适用于给排水、防汛等水利中的明渠截留及水位调整；本工程中的闸门关闭时对污水进行截流，以方便后续设备的检修与保养。

该闸门由卷扬启闭机、不锈钢闸门（门槽、门框、门体）、密封条、滚轮、吊耳等部件组成，具有结构紧凑合理、密封性能好、安装、调整、使用维护方便、性能可靠等特点。

平面钢闸门的工作原理是闸门山卷扬启闭机通过钢丝绳与闸门的启闭吊耳相连接，当启闭机启动时，钢丝绳带动钢闸门作上下升降运行，以达到截断或疏通水流的作用。

（三）主要部件与结构特点它主要由门槽、门框、门体、密封条、吊耳、滚轮、卷扬启闭机或手电两用启闭机等部件构成。

1.门槽闸槽和底槽采用碳钢材料折边制成槽形，它是作为门体两侧的滚轮上下滑行的轨道，在闸槽迎水面一侧及底槽均固定有耐腐蚀的丁月青橡胶密封止水条。

当门板全闭时.，门板的底部与底槽密封条压紧，而二侧橡胶密封条则在水压作用下贴合于门板上达到止水目的。

在闸槽的外侧设有锚筋，安装时将闸槽整体放于预留槽内，门槽垂直度不大于1/1000,进行二次灌浆，封固。

2.门框门框材质为碳钢，主要由横梁、端梁、竖直次梁等组成，从面形成一个框架结构，具有足够强度，并保证其刚度；门框按规定的最大水头设计，就抗拉、抗压、抗剪强度而言，安全系数至少为2,在最大工作载荷下，其挠度不大于l/1000mm o3.门体门体采用碳钢浇注的平板，并经时效处理，在门板上设有足够数量的水平和垂直加强筋，以适应工作水压的要求，加强筋一般间距为700mm左右，门体两侧经精加工与门框配套。

水工钢闸门及液压启闭机安装技术解读

而是在新的市场机制运行下 , 等待水利物资部门去开辟的 " 第二市场 "。

水利物资部门以联营、新建、改组等方式 , 形成利益型结合体直接将其功能扩展到水利项目施工 , 有利于扩大水利物资的供应范围 , 提高满足率 , 有利于理顺供需渠道 , 建立以市场调节为基础的新型水利行业管理模式。

3、以融资为起点 , 推动股份制改革与实力雄厚的股份公司 " 结缘攀亲 ", 借船渡河。

现代企业产权制度的改革 , 推动了股份制的发展。

水利物资部门以融资为起点 , 直接进行股权投资 , 取得股东资格 , 享受股东待遇 , 除按股取得红利外 , 还可以进行相应的贸易合作、信息交流、人才培训等。

结合本身业务需要 , 有针对性地利用投资机会建立长期的贸易合作关系 , 得益将更为明显。

4、按照企业运行模式进行股份制改组 , 从加强内部管理着手水利物资部门所拥有的经济资源 , 实行股份制改组后 , 就有可能转化成现实的所有者权益 , 在经济活动中形成新的增长点 , 并通过直接的股份制改组 , 吸收社会资金 , 增强水利物资部门竞争市场的实力。

从充分利用水利存量资源、改善投资结构看 , 进行水利物资部门的股份改制 , 实质上是发展水利经济的 " 产业革命 ", 开辟了社会办水利的新渠道。

5、适应流通体制的改革 , 功能向代理服务延伸代理制是市场经济发展的结果 ,是生产和流通合理分工的一种体现 ,它以市场为载体 , 将生产、流通、消费三者紧密地联系到一起。

水利物资部门进行代理服务 , 一是避免了系统内层层设库供应 , 减少了流通环节 , 降低了供应成本 ; 二是有利于提高系统内物资市场占有率 , 稳定水利作业基础产业的物资流通程序 , 抑制不正当竞争 , 保证水利物资供应的质量 ; 三是根据市场变化及需求情况随机进货 , 提高资金周转率 , 缓解水利资金紧张和拖欠的矛盾。

新型鱼腹桁架式大跨深水叠梁门有限元分析

新型鱼腹桁架式大跨深水叠梁门有限元分析郑铁恒;朱召泉【摘要】依据某大跨深水船闸横拉门的门库检修口门的相关数据资料,设计一种新型的鱼腹桁架式叠梁门,并通过有限元软件ANSYS对其进行强度、刚度校核.最后将新型叠梁门的设计方案与传统的实腹式叠梁门设计方案进行对比,证明该新型叠梁门的经济性和工程实用性.【期刊名称】《水运工程》【年(卷),期】2016(000)007【总页数】4页(P112-115)【关键词】鱼腹式桁架;叠梁门;有限元【作者】郑铁恒;朱召泉【作者单位】河海大学土木与交通学院,江苏南京 210098;河海大学土木与交通学院,江苏南京 210098【正文语种】中文【中图分类】U641.1由多节单独的梁式低矮闸门在门槽内从下至上叠合而成的挡水结构物称之为叠梁门。

叠梁门结构简单、自质量小、起吊力小，搬运方便，常用作临时挡水或检修闸门[1]。

某跨洋大运河超大跨深水船闸横拉门需设置门库检修口门以进行干室检修，为减小门库检修口门的启闭力和各门库检修口门的可互换利用效率，拟采用叠梁式检修门。

初取叠梁门总高度为44 m，计算跨度为22 m，最大设计水头为40.4 m。

根据每节叠梁门水压力大小初步设计等厚度变梁高式叠梁门，底部8节梁高均为1.5 m，上部16节梁高均为2 m。

考虑到横拉门启闭方式及顶轨道布置，还应尽量减小检修门的两端门厚，故决定采用变截面的鱼腹桁架式叠梁检修门，其结构布置见图1。

叠梁门主梁采用两榀鱼腹式桁架，跨中截面高度为4 m，端部截面高度为0.6 m，上弦拱轴线为椭圆曲线，下弦拱轴线为抛物线；边梁采用实腹式H型钢，截面宽0.5 m、高1.3 m。

本文将利用有限元软件ANSYS，分别建立不同梁高受荷载最大处单节叠梁门的三维有限元模型，并进行静力分析。

最后引用已有的实腹式叠梁门的分析结果与鱼腹桁架式叠梁门进行对比。

2.1 叠梁门有限元模型的单元选择鱼腹桁架式叠梁门采用Q345B钢材，且钢材厚度≤16 mm。

Dl水利水电工程钢闸门制造安装及验收规范

水利水电工程钢闸门制造安装及验收规范H y d r a u l i c a n d h y d r o e l e c l r i c e n g i n e e r i n g s p e c i f i c a t i o n f o r m a n u f a c t u r e，i n s t a l l a t i o n a n d a c c e p t a n c e o f s t e e l g a t e D L／T5018—9 4主编单位：中国水利水电长江葛洲坝工程局机电建设公司批准单位：中华人民共和国电力工业部1 总则2 引用标准3 一般规定4 焊接5 焊后消除应力热处理6 螺栓连接7 表面防腐蚀8 闸门和埋件制造9 闸门和埋件安装10 拦污栅制造和安装11 验收附录A 常用金属材料性能（补充件）附录B 焊接工艺评定机械性能试板的制备、试样尺寸、试验方法及合格标准（补充件）附录C 焊接工艺评定报告推荐格式（参考件）附录D 高强度螺栓连接面无机富锌漆配方（参考件）附录E 高强度螺栓紧固力及力矩计算表（参考件）附录F 涂装前钢材表面除锈等级（摘自GB8923—88）（补充件）附录G 大气露点计算表（参考件）附录H 金属涂层厚度和结合性能的检查（补充件）附录1 常用滑道支承材料（补充件）附录J 止水橡皮的物理机械性能（补充件）附录K 闸门高强度环氧势料配制与特性附加说明中华人民共和国电力工业部关于发布《水利水电工程钢闸门制造安装及验收规范》电力行业标准的通知电技［1994］ 675号《水利水电工程钢闸门制造安装及验收规范》电力行业标准，经部审查通过，批准为推荐性标准，现予发布。

该标准编号为DL／T5018－94，自 1995年3月 1日起实施。

请将执行中的问题和意见告电力部水电站金属结构及启闭机标准化技术委员会（挂靠在北京水电勘测设计研究院）。

本标准由电力出版社负责出版发行。
