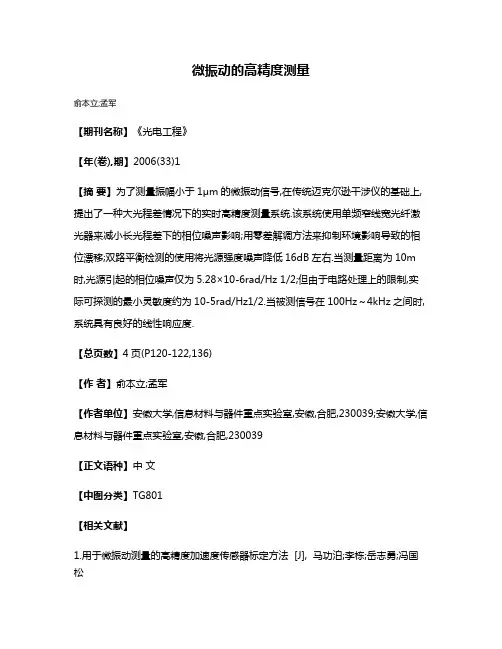

微振动的高精度测量
俞本立;孟军
【期刊名称】《光电工程》
【年(卷),期】2006(33)1
【摘要】为了测量振幅小于1μm的微振动信号,在传统迈克尔逊干涉仪的基础上,提出了一种大光程差情况下的实时高精度测量系统.该系统使用单频窄线宽光纤激光器来减小长光程差下的相位噪声影响;用零差解调方法来抑制环境影响导致的相位漂移;双路平衡检测的使用将光源强度噪声降低16dB左右.当测量距离为10m 时,光源引起的相位噪声仅为5.28×10-6rad/Hz 1/2;但由于电路处理上的限制,实际可探测的最小灵敏度约为10-5rad/Hz1/2.当被测信号在100Hz~4kHz之间时,系统具有良好的线性响应度.
【总页数】4页(P120-122,136)
【作者】俞本立;孟军
【作者单位】安徽大学,信息材料与器件重点实验室,安徽,合肥,230039;安徽大学,信息材料与器件重点实验室,安徽,合肥,230039
【正文语种】中文
【中图分类】TG801
【相关文献】
1.用于微振动测量的高精度加速度传感器标定方法 [J], 马功泊;李栋;岳志勇;冯国松
2.高精度航天器微振动力学环境分析 [J], 张振华;杨雷;庞世伟
3.高精度电容式微振动传感器的设计与实现 [J], 彭泳卿;陈巍;陈青松
4.基于AD7779的高精度微振动采集系统 [J], 张晓明; 万育彰; 刘艳莉; 吕辰; 闫佳晖; 朱孟龙; 晁正正; 陈雷
5.单色器晶体角度微振动的高精度原位检测技术 [J], 樊奕辰; 李中亮; 徐中民; 张琦; 刘运; 王劼
因版权原因,仅展示原文概要,查看原文内容请购买。
自注入锁定窄线宽微腔激光器结构

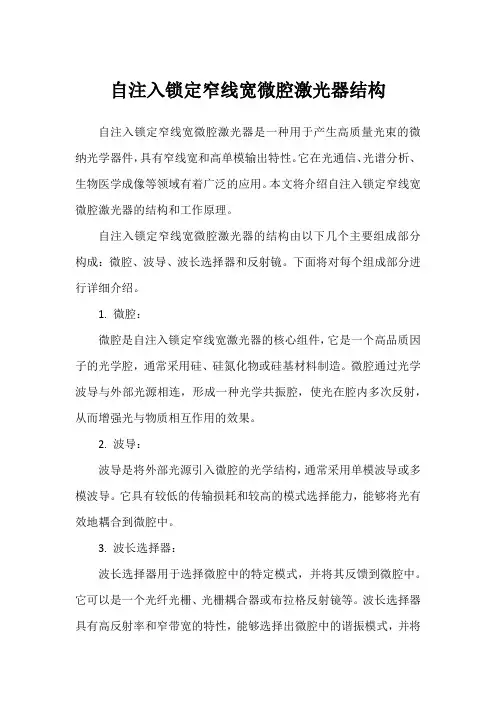

自注入锁定窄线宽微腔激光器结构自注入锁定窄线宽微腔激光器是一种用于产生高质量光束的微纳光学器件,具有窄线宽和高单模输出特性。
它在光通信、光谱分析、生物医学成像等领域有着广泛的应用。
本文将介绍自注入锁定窄线宽微腔激光器的结构和工作原理。
自注入锁定窄线宽微腔激光器的结构由以下几个主要组成部分构成:微腔、波导、波长选择器和反射镜。
下面将对每个组成部分进行详细介绍。
1. 微腔:微腔是自注入锁定窄线宽激光器的核心组件,它是一个高品质因子的光学腔,通常采用硅、硅氮化物或硅基材料制造。
微腔通过光学波导与外部光源相连,形成一种光学共振腔,使光在腔内多次反射,从而增强光与物质相互作用的效果。
2. 波导:波导是将外部光源引入微腔的光学结构,通常采用单模波导或多模波导。
它具有较低的传输损耗和较高的模式选择能力,能够将光有效地耦合到微腔中。
3. 波长选择器:波长选择器用于选择微腔中的特定模式,并将其反馈到微腔中。
它可以是一个光纤光栅、光栅耦合器或布拉格反射镜等。
波长选择器具有高反射率和窄带宽的特性,能够选择出微腔中的谐振模式,并将其限制在微腔内。
4. 反射镜:反射镜用于形成微腔的光学反射结构,通常由高反射率的多层膜堆积组成。
反射镜具有高反射率和低散射损耗,能够将光有效地限制在微腔内,形成谐振模式。
自注入锁定窄线宽微腔激光器的工作原理如下:1. 光注入:外部光源通过波导耦合到微腔中,形成谐振模式。
波导和微腔之间的耦合效率和位置对光注入的影响很大。
2. 自注入锁定:微腔中的光与波导耦合的光发生相互作用,部分光被波导反射回微腔内,形成自注入。
自注入过程会改变微腔的谐振模式,使其趋向于与波导输入光的频率匹配。
3. 窄线宽输出:自注入锁定后,微腔中的光将被限制在特定的谐振模式中,形成窄线宽的输出。
由于谐振腔的高品质因子,光在微腔内多次反射,增强了光的相位一致性和干涉效应,从而得到高质量的输出光束。
总结起来,自注入锁定窄线宽微腔激光器结构包括微腔、波导、波长选择器和反射镜。
基于注入式有源双环腔的高功率单频窄线宽光纤激光器

2 Al c at e l - 一 Luc e nt Shanghai Be Co. ,Li d. , Ⅳ ,Ji angs u 21 00 37 Ch/ na
. ,
3 C o l l e g e fS o c on c e . Na n j i i ng F o r e s t r y Un i v e r s i t y , N 喇t n g . J i a n g s u 2 1 0 0 3 7 Ch i na
调 谐 。利 用 多模 振 荡 半 经 典 理 论 模 型 分 析 了有 源 双 环 腔 内实 现单 频 激 光 输 出 的 物 理 过 程 , 仿 真 结 果 与 实 验 结 果 一
致 。 该 光 纤 激 光器 在相 干 光 通 信 和 光 纤 传 感 领 域将 具有 广 阔 的应 用 前 景 。 关键词 激光器; 光 纤 激光 器; 有源双环腔; 单频; 窄线 宽
u n d e r o p t i c a l i n j e c t i o n i s p r o p o s e d. Th e l a s e r p r o d u c e s p o we r o f 3 6 d Bm, s i g n a l 一 1 o — no i s e r a t i o( S NR )o f 4 0 d B
单纵模窄线宽光纤激光器的研究

光纤与电缆及其应用技术O pt ical F iber &Elect ric Cable2010年第5期No.5 2010产品设计单纵模窄线宽光纤激光器的研究田鹏飞, 孙欣欣(北京交通大学光波技术研究所,北京100044)[摘 要] 单纵模窄线宽光纤激光器已经在石油勘探、光纤传感器和海底通信等领域得到很好的应用。
目前可用于实现窄线宽输出的技术主要有使用基于光纤布拉格光栅(FBG)的线宽压缩结构、基于饱和吸收体的模式选择技术以及基于复合腔的激光器结构。
为此着眼于如何实现激光器的单纵模窄线宽输出,技术上主要研究应用于两大腔体结构的线宽压缩技术,并在此基础上提出改进方案。
[关键词] 光纤激光器;单纵模;窄线宽;谐振腔[中图分类号] T N 248;T N 253 [文献标识码] A [文章编号] 1006-1908(2010)05-0016-04Single Longitudina-l Mode and NarrowLinewidth Fiber LasersT IAN Peng -fei, SU N Xin -x in(Institute of Lightw av e Technology,Beijing Jiaotong University,Beijing 100044,C hina)Abstract:Sing le lo ng itudina-l mode (SL M )and narro w linew idth fiber lasers have been used in o il sur vey,fiber optic senso r and submarine communications successfully.N ow ada ys it can use fiber Bragg gr ating based mode -discr iminator ,saturable abso rber based mo de filters,and complex cav ity t o help impr ove the o ut put linew idth o f fiber laser.A iming at the implementation of single long itudina-l mode nar row linew idth o f laser,t he linew idth co mpr ession technique used for tw o cavit y structures are studied,and the impr ov ing solut ion is pro po sed on this basis.Key words:fiber laser ;sing le lo ng itudinal mode(SL M );narr ow linew idt h;resonato r[收稿日期] 2010-06-11[作者简介] 田鹏飞(1985-),男,内蒙古呼和浩特市人,北京交通大学电子信息工程学院硕士研究生.[作者地址] 北京市昌平区龙跃苑一区30号楼4单元302室,1022080 引 言光纤激光器具有结构简单,激射波长可以精确确定,耦合效率高,可以实现宽带调谐和窄线宽输出等特点[1-2]。
可调谐窄线宽激光器在有害气体检测中的应用研究

在本 文中 ,基于吸收光谱 的测量原理 ,提 出以可调 谐 、窄 线宽 激光 器 作 为光源 来 提高 吸 收光 谱测 量 系统 的分 辨 率 ,进 而 提 高 甲烷 气体 的检 测 灵敏 度 。分 别 采 用 两 种 不同线宽的可调谐激光 器,测量不同浓度的 甲烷气体 ,结
果表明采用0 . 1 n m线宽激光器的吸收光谱测量系统 ,其吸 收光谱强度要比0 . 8 n m的测量 系统提高近一个数量级 ,因 此 ,两组吸收光谱测量系统的有害气体检测灵敏度同样相
1 . 郑州大学信息工程学院 ,河 南 郑州 4 5 0 0 4 7
在 邬辰 鸣 有 可害 调气 西 _ l = 、 谐体 皆本 窄 检 线 测 宽中 激的 琶一 光应 & 器 酉 【 用 ] [ 1 = !
石
2 . 中国电子科技集 团公 司第二十 七研 究所 ,河 南 郑州 4 5 0 0 4 7
差 近一 个 数 量 级 。
关键词 瓦斯监测 ;吸 收光谱 ;光谱 分辨率 ;可调谐激光 器
D OI :1 03 9 6 9 /j . i s s n . 1 0 0 1 — 8 9 7 2 . 2 0 1 4 . h 3 . 0 0 9
.
引 言
开
用于大气环境监测具有高效 、灵敏等特 点,但检测过程复 杂 ,不便于实时监测【 4 1 。质谱分析法首先用 电离装置把样 品电离为离子 ,然后通过质量分析装置将不同质荷比的离 子分开 ,最后通过 质谱 图来实现样品的定性和定量测量 , 和 色谱 仪 相 比 ,质谱 仪 是一 种 灵敏 度更 高 的仪 器 ,但 其结 构复杂 ,对环境的温度和湿度要求很高 ,因此也很难实现 大范 围的推广【 5 ) 。和前面三种方法相比,光谱测量分析法 主要 是利 用 分子 基 团的 特征 吸 收谱 来对 化 合物 的种 类 进行 分析 ,该方法可以同时检测多种有害气体 ,很容易实现空
低噪声光纤激光器的实验研究

文章编号:025322239(2006)022021724低噪声光纤激光器的实验研究3俞本立 甄胜来 朱 军 曹志刚(安徽大学物理与材料科学学院信息材料与器件安徽省重点实验室,合肥230039)摘要: 光传感和光通信领域的迅速发展迫切需要相位噪声和强度噪声都很低的激光光源,为满足这一需求,设计出一种新型低噪声光纤激光器。
激光器采用复合腔结构,以掺铒光纤作为工作物质,通过在未被抽运的掺铒光纤中形成的瞬态自写入光纤光栅的窄带滤波特性进行选模和压窄线宽,产生稳定的单频激光输出;经过光路改进,激光输出光谱信噪比优于62dB ;利用光电负反馈电路,弛豫振荡峰下降了约25dB ,低频段强度噪声也大为改善,有效地抑制了光源的强度噪声。
激光器的输出光功率大于1dBm ,线宽小于1k Hz ,边模抑制比超过50dB 。
优异的低噪声特性使得该激光器在光传感和光通信领域具有重要的应用价值。
关键词: 激光器;光纤激光器;光电负反馈;饱和吸收中图分类号:TN248 文献标识码:A 3安徽省优秀青年科技基金(04042045)和安徽省高等学校青年教师科研资助计划(2004jq111)资助课题。
作者简介:俞本立(1963~),男,安徽五河人,安徽大学教授,博士生导师,主要从事光电技术、光传感等方面的研究。
E 2mail :benliyu @收稿日期:2005202223;收到修改稿日期:2005207208Exp e ri me nt al S t u dy o n L ow 2N ois e Fi be r L as e rYu Benli Zhen Shenglai Zhu J un Cao Zhigang(An h ui K ey L abor ator y of I nf or m ation Ma terials a n d Devices ,School of Physicsa n d Ma teri al Scie nce ,An h ui U niversit y ,Hefei 230039)Abs t r act : With the rapid p rogress of optical sensors and optical communications ,the laser source with low p hase noise and intensity noise is in urgent demand.To meet the needs ,a novel low 2noise fiber laser with compound cavity st ructure is designed.The stable single 2mode operation is realized by using a t ransient self 2written fiber grating ,p roduced by the effect of saturable absorption within a section of unpumped erbium 2doped fiber ,as narrow band filter for mode selecting and linewidth squeezing.Through optical path modification ,the spect ral signal 2to 2noise ratio is better than 62dB.With opto 2elect ronic negative feedback ,the intensity noise of the source is well supp ressed ,the intensity noise in the low f requency band is greatly imp roved and the relaxation oscillation peak is reduced with about25dB.The laser has an outp ut power more than 1dBm ,linewidth less than 1kHz ,and side 2mode 2supp ression ratiolarger than 50dB.The excellent noise p roperty indicates that the source has important applications in optical sensors and optical communications.Key w or ds : lasers ;fiber lasers ;opto 2elect ronic negative feedback ;saturable absorption1 引 言窄线宽单频激光器以其低噪声特性在光传感、光通信和光谱分析等领域是极具吸引力的一种光源。
基于非对称相移光栅的窄线宽DFB半导体激光器

(10)申请公布号 CN103078250A (43)申请公布日2013. 05.01
(19 )中华人民共和国国彖知识产权局
(21)申请号 CN201310019361.6
(22 )申请日 2013.01.18
(71)申请人中国科学院半导体研究所
地址100083北京市海淀区清华东路甲35号
(72 )发明人刘建国;郭锦锦;黄宁博;孙文惠;邓晔;祝宁华
(74)专利代理机构中科专利商标代理有限责任公司
代理人汤保平
(51) Inta
(54 )发明名称
基于非对称相移光栅的窄线宽DFB 半导体激光器
(57 )摘要
•种基于非对称相移光栅的窄线宽DFB 半
导体激光器,包括:•缓冲层;•下波导层,该
下波导层制作在缓冲层上;-•多量了阱有源层,
该多量了阱有源层制作在下包层上:•光栅层,
该光栅层制作在多量了阱有源层上;•上波导
层,该上波导层制作在光栅层上:•包层,该包
层制作在上波导层上:•接触层,该接触层制作
在包层上;P 电极,该P 电极制作在接触层
上:-N 电极,该N 电极制作在缓冲层的背而。
(12 )发明专利申请
权利要求说明书说明书幅图。
激光、激光技术 激光物理

激光、激光技术激光物理
佚名
【期刊名称】《中国光学》
【年(卷),期】2005(000)004
【摘要】TN241 2005042496 光学超短脉冲整形的研究进展=A review of optical ultra- short pulse shaping[刊,中]/俞本立(安徽大学信息材料与器件重点实验室.安徽,合肥(230039)),毛红敏//安徽大学学报(自然科学版),-2005,29(2),-45-49 介绍了国内外几种光学脉冲整形方法的发展概况,如电光原理,非线性双折射原理,空间滤波原理等,重点介绍了使用不同空间光调制器的4F结构整形系统;最后探讨了超快脉冲整形技术的发展方向。
图3参18(杨妹清)
【总页数】3页(P14-16)
【正文语种】中文
【中图分类】TN24
【相关文献】
1.煜宸激光,激光技术产业的开拓者和领跑者——访南京中科煜宸激光技术有限公司总经理邢飞 [J], 张兰;周筱壮
2.激光、激光技术激光物理 [J], ;
3.品质、效率,激光技术尽显加工优势——访通快(中国)有限公司激光技术部总经理魏君泰先生 [J], 宗颖
4.激光、激光技术激光物理 [J], 无
5.激光、激光技术激光物理 [J], 无
因版权原因,仅展示原文概要,查看原文内容请购买。
用于超荧光光纤光源光谱平坦化的新型光纤滤波器解析

用于超荧光光纤光源光谱平坦化的新型光纤滤波器陈登鹏+,钱景仁,俞本立,朱冰(中国科学技术大学电子工程与信息科学系光纤实验室,安徽合肥,230027)+E-mail:dpchen@摘要:本文提出了一种新型光纤滤波器,这种滤波器是利用宽带光纤光源相干长度非常短的特点,通过将三个窄信道间距的偏振无关光纤波分复用器经过适当的连接而成。
将这种滤波器用于典型的掺铒光纤超荧光宽带光源光谱的平坦化,得到30nm以上的3dB带宽,这种滤波方案实现简单,适用于各种双峰结构的宽带光纤光源光谱的平坦化。
关键词:滤波器,波分复用器,纤维化学,宽带光源,光纤陀螺一、引言由于掺铒光纤超荧光光源具有光谱宽、稳定度高、功率谱密度大、寿命长等特点,因而在光谱测量和光纤传感器等领域中具有重要的应用。
尤其是在高精度光纤陀螺中,超荧光光纤光源不仅可以减小由于瑞利后向散射、光学克尔效应和光极化交叉耦合而引起的相干误差与噪声,而且可以大大提高其比例因子的长期稳定度]1[。
然而由于掺铒光纤超荧光光源光谱存在固有的双峰结构导致3dB带宽过窄(图一),一般小于7nm。
通常采用的滤波方案是借用掺铒光纤放大器的光谱平滑方案]2[,用精确设计的几个长周期光线光栅(LPG)级联,然而目前长周期光栅的制作工艺尚未完善。
另外的方案有:利用掺铒光纤的发射谱和吸收谱不完全重合,加一段有源光纤]3[;用一个熔锥纤维耦合器滤波等。
这几种方案最终得到的3dB带宽一般都小于20nm。
本文利用宽带光源相干长度非常短的特点,将三个窄信道间距的熔锥型光纤波分复用器进行适当的连接,组成一种新型的滤波器。
实际制作的这种滤波器可以将典型的超荧光光源光谱的3dB带宽扩展到30nm以上。
二、窄信道间距波分复用器的滤波特性光纤耦合器的耦合特性与波长有关,这种波长相关性是因为耦合系数与波长的倒数近似成反比。
利用这一特点可以制作光纤波分复用器(WDM )。
由于光纤耦合器中两个偏振方向的模式对应的传播常数不同,造成耦合器的双折射效应,因而一般情况下,耦合器的耦合特性是偏振相关的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
激光二极管抽运的全固化单频固体激光器强度噪声在几个 kHz 到几个MHz 频率之间也存在弛豫振荡噪声,可以通过 光电负反馈的方法解决。
将此借鉴到光纤激光器中
OEIAM 光电信息获取与控制教育部重点实验室
低噪声窄线宽光纤激光器结构
1、通过对光纤激光器光路的 改进,得到了光谱信噪比较高 的单频窄线宽激光输出;
输出激光单频特性测量
图3
图4
图3和图4分别为激光的主模及第一边模,可以看出边模抑制 比达50dB,因此证明该激光为很好单频激光
OEIAM 光电信息获取与控制教育部重点实验室
低噪声窄线宽光纤激光器
研究背景
窄线宽光纤激光器的输出激光包含着明显的弛豫振荡峰,这使 得光纤激光器的低频范围内强度噪声较为明显,光纤激光器在 光传感和光通信领域的广泛应用迫切要求降低光纤激光器的 低频强度噪声。
OEIAM 光电信息获取与控制教育部重点实验室
窄线宽光纤激光器的研究进展
2004年
Christine Spiegelberg等人在DBR型 光纤激光器的结构之上,首先利用一段 长度为2cm的铒镱共掺磷酸盐光纤作为 增益介质,实现了线宽小于1kHz ,功 率200mW的激光输出。
丹麦的NKT Photonics公司采用分布反馈 型(DFB)结构制作的窄线宽光纤激光 器实现了线宽小于1kHz,功率200mW 的激光输出
OEIAM 光电信息获取与控制教育部重点实验室
窄线宽光纤激光器的研究进展
2001年
安徽大学采用环形腔结合饱和吸收 体的结构实现了线宽小于1kHz激光 输出,并在此基础上研制出了系列 窄线宽光纤光源
2006年
国防科技大学孟洲采用保偏掺 铒光纤作为饱和吸收体实现了 1.5kHz的线偏振激光输出
OEIAM 光电信息获取与控制教育部重点实验室
安徽大学窄线宽光纤激光器的研究进展
➢ 2001年采用环形腔结构实现了线宽小于1kHz的激光输出; ➢ 2003年实现了波长可调谐窄线宽激光输出; ➢ 2005年实现了稳定的低噪声线偏振窄线宽激光输出; ➢ 2007年实现了稳定的线偏振调频窄线宽激光输出,并获国
家发明专利一项; ➢ 2008年实现了180mW线偏振调频窄线宽激光输出。
窄线宽光纤激光器研究
报告人: 俞本立
OEIAM 光电信息获取与控制教育部重点实验室
光纤激光器
1、高功率光纤激光器 2、脉冲光纤激光器 3、窄线宽光纤激光器
……
OEIAM 光电信息获取与控制教育部重点实验室
窄线宽激光器的应用领域
OEIAM 光电信息获取与控制教育部重点实验室
窄线宽光纤激光器的研究进展
OEIAM 光电信息获取与控制教育部重点实验室
输出激光特性测量
图1
图2
图1为激光零拍测量谱,激光由一个主模及一系列边模组成, 其间的小峰是由另一本征偏振态引发。
图2是激光线宽测量图,为了消除隔直电容的影响,采用了 数据拟合,可以看出激光输出线宽约为0.5kHz。
OEIAM 光电信息获取与控制教育部重点实验室
1991年
Ball等人首次在长度为50cm的掺铒石英 光纤两端各写入一段光型光纤激光器获得线宽为47kHz的激光
1995年
M. Sejka等人采用相移光栅,实现 了线宽为13kHz的激光输出
D. N. Payne等人利用环形腔结构实现 了0.95kHz的激光输出
OEIAM 光电信息获取与控制教育部重点实验室
窄线宽光纤激光器基本结构的比较
优点:结构简单
线形腔结构
缺点:调谐方法单一,调谐范围小
优点:调谐方法种类多样,调谐范围较大
环形腔结构
缺点:结构较为复杂
本实验室选择了环形腔激光器结构作为窄线宽光纤激光器的基本结构
OEIAM 光电信息获取与控制教育部重点实验室
OEIAM 光电信息获取与控制教育部重点实验室
窄线宽光纤激光器的基本结构
线形腔
基本采用缩短谐振腔长 度以增大纵模间隔或消 除空间烧孔效应以实现 单频窄线宽输出
环形腔
基本采用窄带滤波的方法,由 于现有全光纤窄带滤波器带宽 仍然较宽很难实现单纵模输出, 目前常用的方法即利用一段未 泵浦有源光纤中形成的饱和吸 收体实现窄带滤波以得到窄线 宽输出
2、利用光电负反馈实现对激 光器弛豫振荡噪声的抑制
“低噪声光纤激光器的实验研究” 光学学报,2006
OEIAM 光电信息获取与控制教育部重点实验室
低噪声窄线宽光纤激光器特性
光谱测试图
降噪前后强度噪声对比图
通过光谱测试图可以看出该种结构有效的抑制了ASE光,提高了光谱信 噪比,光谱信噪比大于62 dB。
采用光电负反馈电路后,光纤激光器的强度噪声有了很明显的改善,特别 是在弛豫振荡峰处强度噪声下降了约25 dB。
OEIAM 光电信息获取与控制教育部重点实验室
线偏振调频窄线宽光纤激光器结构
OEIAM 光电信息获取与控制教育部重点实验室
安徽大学窄线宽光纤激光器基本结构
环行器2脚连接的掺铒光 纤和光纤光栅是激光器 的关键器件,该段掺铒光 纤是一段未泵浦有源光纤, 其中形成的饱和吸收体 实现窄带滤波以得到窄 线宽输出
“线宽小于0.5kHz稳态的单频光纤环形腔激光器”,量子电子 学报,2001
窄线宽光纤激光器的研究进展
2008年
华南理工大学姜中宏,杨中民小组采用分布布拉格反射(DBR)结构和 自行研制的铒镱共掺光纤已实现了20kHz线宽激光输出
中科院半导体所的祝宁华小组布研制的布里渊掺铒光纤激光器实现了线 宽小于1.5kHz的激光输出
2010年
华南理工大学姜中宏,杨中民小组 采用分布布拉格反射(DBR)结构 和自行研制的铒镱共掺光纤已实现 了300mW功率,线宽小于2kHz的激 光输出 北京航空航天大学,成都电子科技大学等小组近几年来也开展了窄线宽光 纤激光器的研究并取得了一定研究成果
OEIAM 光电信息获取与控制教育部重点实验室
窄线宽光纤激光器的研究进展
2006年
耿继宏等利用Spiegelberg小组的窄线宽光纤激光器作为布里渊光纤激光 器泵浦源并结合稳频技术,实现了线宽接近75Hz的激光输出
2009年
耿继宏等利用掺铥玻璃光纤, 采用分布布拉格反射型结构 (DBR),实现了2um波段线 宽小于3kHz的窄线宽激光输 出
