h3c设备系统固件升级[TFTP方式]

合集下载

H3C交换机固件升级方法

H3C交换机系统固件升级方法故障现象：交换机出现电源灯亮，其它端口灯不亮，首先要判断是否是硬件损坏，通过CON口来判断，如果CON口有输出信息，则表明是软件系统损坏，如无信息输出则硬件损坏。

一般来说，如是软件系统问题通常通过CON口会出现如下信息：这表明让我们来升级或是查看软件系统。

我们将按如下方法来解决：去华三网站下载同型号固件，版本要新些。

华三的网站下载软件可能会出现登陆情况，用户名为：yx800 密码为：01230123将下载下来的软件放在某个目录下，打开TFTP软件，这里我用的是Tftpd32.exe。

在该软件里选择来交换机下载下来的软件目录。

将本地电脑用网线连到交换机任一端口上，将本地IP地址更改为超级终端中Server IP Address的地址。

回来超级终端界面，选择6，进行软件系统更新。

出现固件更新升级界面，在此界面中选择1，更新主和扩展BootRom。

回车后出现此界面择1.回车。

这里，Load File Name 为交换机的主机名称，下面的是我们要升级的文件名，也就是我们从网上下载下来的文件名称，复制粘贴到上面即可。

回车进行下一步操作。

这里，Server IP Address 是本机主机的IP 地址，也就是我的笔记本电脑的IP 地址。

Local IP Address为交换机的IP地址，这个IP是自动生成的，是交换机端用的，我们不用管它。

上面的地址我们要将自已的电脑改成Server IP Address的IP地址。

这里也要检查一下TFTP服务端的IP显示是否正确。

确认无误后，在超级终端中进行升级。

下面是显示升级的进度，这是超级终端中显示的。

这是在TFTP服务器上显示的升级完成后，在超级终端中一路按Y完成主和扩展ROM的升级更新。

选择0回到启动菜单界面。

在启动菜单界面中选择2进行主ROM的选择，就是说把刚升级的ROM做为主启动ROM来使用。

（交换机太呆，不会自动识别）。

我们选择1来进行选择更新。

H3C AR18系列路由器版本升级指导

H3C AR18系列路由器版本升级指导网络设备的版本升级是网络维护的一部分，但是维护人员在升级过程中，总是会遇到这样或那样的问题，造成升级失败，引起网络中断的情况屡见不鲜。

今天就让我来引导大家来开始我们的升级之旅吧！一般来说，版本升级分为两部分：BOOTROM（相当于PC主板上的BIOS芯片）和VRP文件（相当于windowsXP操作系统）的升级；BOOTROM文件又分为upgrade 和full文件。

升级顺序为先升级BOOTROM，再升级VRP；BOOTROM文件升级顺序为先升级upgrade,再升级full。

（一般来说，升级时只需要升级full文件） BOOTROM文件和VRP文件的下载地址（登陆时需要用户名和密码，若为最终用户，请联系代理商，若为代理商，请联系自已的上级代理商获取用户名和密码）：/cn/support/softwarelist.jsp?category=RO OT%3ECN%3E%B7%FE%CE%F1%D6%A7%B3%D6%3E%C8%ED%BC%FE%D6%D0%D0%C4%3EIP%CD %F8%C2%E7%B2%FA%C6%B7%3EQuidway%26reg%3B%CF%B5%C1%D0%B2%FA%C6%B7%3E%C 2%B7%D3%C9%C6%F7%CF%B5%C1%D0%3EQuidway+AR+18%CF%B5%C1%D0注意：请在下载版本文件后，先打开版本说明书，查看版本配套表，确认此版本适用的设备型号和与之配套的BOOTROM版本。

一、在配置界面通过命令行进行版本升级方法一：通过FTP方式进行版本升级（此例中假设下载下来的BOOTROM文件和VRP文件存放在C:ftp目录下）步骤1、在PC机“开始菜单”的“运行”栏中键入“cmd”，进入DOS界面，保证PC机可以PING通设备。

步骤2、在路由器上启动FTP服务器，并配置从PC机上FTP登陆时的用户名和密码<Quidway>system-view /进入到系统视图/[Quidway]ftp server enable /启动FTP服务/% FTP server has been started[Quidway]local-user h3c /增加一个本地用户，用户名为h3c/New local user added.[Quidway-luser-ftp]password simple h3c /配置用户名为h3c的密码为h3c/ [Quidway-luser-ftp]service-type ftp ftp-directory flash://指定此用户的服务类型为ftp,且ftp后的上传下载目录为flash 下/步骤3、将下载到本地c:ftp目录下的BOOTROM文件和VRP文件解压缩，将大小为512K的BOOTROM文件（*.btm）更名为bootromfull，将VRP(*.bin/*.app)文件更名为system。

H3C路由器版本升级

1、首先登录到路由器上，使用con或者telnet均可。

首先要查看路由器的flash空间是否
足够使用。

使用dir命令查看。

如下图：
2、如果空间足够的话就可以直接上传，如果空间不够的话就需要将原来的版本软件删除，
使用del /u 文件名。

删除原来的文件，注意此过程不要断电。

如下图：
3、使用dis cu 查看配置，找到空余端口，如我所使用的是msr2010路由器，接口E0/0
是空余的，使用如下命令设置
sys
inte0/0
ip add 192.168.100.222 255.255.255.0 设置跟本pc同段即可
quit
quit
4、将本机连接到设备的E0/0口，电脑打开tftpserver软件，加载版本升级包文件
5、在设备上使用tftp 192.168.100.254 get msr201x.bin 命令上传版本软件
192.168.100.254 是我本机的ip地址，get 是下载的意思，msr201x.bin是版本软件的名字，这些需要根据实际情况替换。

回车执行即可。

6、之后使用boot-loader file msr201x.bin main 命令定义下次启动的版本软件
7、重启即可，可以断电或者使用reboot命令。

H3C路由器交换机通过Boot ROM TFTP、xmodem升级-推荐下载

∙当设备剩余的存储空间不够，请使用delete /unreserved file-url命令删除部分暂时不用的文件后再执行升级软件操作。

∙软件升级时需要重启设备，建议使用save命令保存设备的当前配置。

一、H3C MSR系列路由器作为TFTP client升级版本1.在要升级的设备上将配置与软件版本保存下来。

<H3C>saveThe current configuration will be written to the device. Are you sure?[Y/N]:yPlease input the file name(*.cfg)[flash:/startup.cfg](To leave the existing filename unchanged, press the enter key):flash:/startup.cfg exists, overwrite? [Y/N]:yValidating file. Please wait....Configuration is saved to device successfully.<H3C>tftp 172.16.1.10 put msr93x-cmw520-r2513p55.bin<H3C>tftp 172.16.1.10 put startup.cfg2. 将新版本上传到设备上并核对上传是否成功。

<H3C>tftp 172.16.1.10 get MSR93X-CMW520-R2513P55.BIN3. 设置下次系统启动使用哪个软件版本。

<H3C>boot-loader file flash:/msr93x-cmw520-r2513p55.bin main通过命令可以查看其下次启动使用的软件版本。

<H3C>dis boot-loaderThe boot file used at this reboot:flash:/msr93x-cmw520-r2513p55.bin attribute: mainThe boot file used at the next reboot:flash:/msr93x-cmw520-r2513p55.bin attribute: mainFailed to get the backup boot file used at the next reboot!Failed to get the secure boot file used at the next reboot!4. 重启设备<H3C>reboot5. 重启完毕通过display version查看是否升级成功。

h3c交换机get升级

应用tftp方式升级bootrom及主机软件一组网需求：用户通过Telnet远程登录到交换机上，在交换机上执行tftp命令，从远程的tftp Server上下载bootrom及主机软件程序并对交换机进行升级。

二组网图：三配置步骤：1 Quidway 2000-EI 3000和H3C 3100-SI 5100 3500 3600 5600系列交换机作为ftp服务器升级bootrom及主机软件1．在tftp Server上运行服务器程序，设定ip地址（这里设为192.168.0.10），指定需要加载的程序所在的文件路径2．设定交换机的ip地址，并保证交换机与tftp 服务器之间路由可达3．通过tftp的get命令将软件下载到本地交换机上<H3C>tftp 192.168.0.1 get s5600_v407.btm首先升级btmFile will be transferred in binary mode.Downloading file from remote tftp server, please wait...................TFTP: 337120 bytes received in 11 second(s).File downloaded successfully.4．在用户视图下，加载新上传的bootrom软件，出现提示时输入y后回车确认<H3C> boot bootrom s5600_v407.btm（bootrom update file s5500ei-btm-702.btm slot 1）This will update Bootrom on unit 1. Continue? [Y/N] yUpgrading Bootrom, please wait...Upgrade Bootrom succeeded!5．重新启动交换机<H3C> reboot6．补充说明：●加载主机软件时需要输入下面的命令<H3C> boot boot-loaders5600-vrp310-r1510p09.bin（boot-loader file s5500ei-cmw520-r2208-s168.bin slot 1 main）●The specified file will be booted next time on unit 1!●当计算机上使用不同的TFTP服务器软件时，将向交换机输出不同的显示信息，主机软件也可以应用get命令实现向交换机加载文件；●重起前请确认是否需要保存其他配置，防止重启后造成配置信息丢失，交换机不随机提供TFTP的服务器程序。

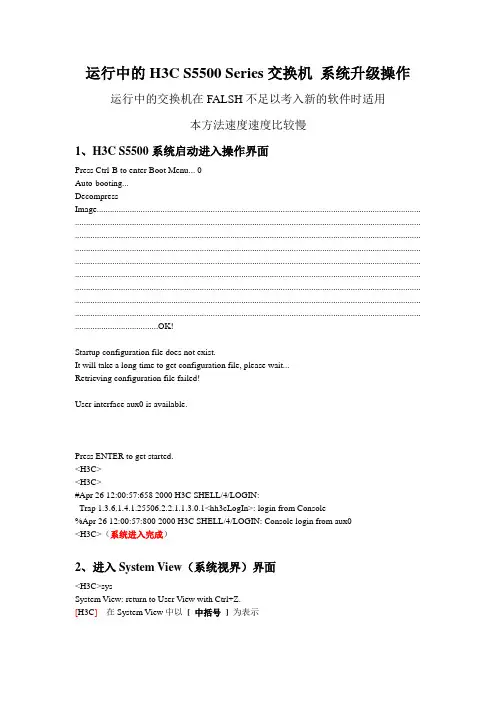

H3C S5500 Series 系统升级操作

运行中的H3C S5500 Series交换机系统升级操作运行中的交换机在FALSH不足以考入新的软件时适用本方法速度速度比较慢1、H3C S5500系统启动进入操作界面Press Ctrl-B to enter Boot Menu 0Auto-booting...Decompress Image.................................................................................................................................................... .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. ......................................OK!Startup configuration file does not exist.It will take a long time to get configuration file, please wait...Retrieving configuration file failed!User interface aux0 is available.Press ENTER to get started.<H3C><H3C>#Apr 26 12:00:57:658 2000 H3C SHELL/4/LOGIN:Trap 1.3.6.1.4.1.25506.2.2.1.1.3.0.1<hh3cLogIn>: login from Console%Apr 26 12:00:57:800 2000 H3C SHELL/4/LOGIN: Console login from aux0<H3C>（系统进入完成）2、进入System View（系统视界）界面<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]在System V iew中以[ 中括号] 为表示3、为交换机添加IP[H3C]interface Vlan-interface 1 （回车进入Vlan-interface1设置）[H3C-Vlan-interface1] 已进入Vlan-interface1设置Vlan-interface1中有以下控制address Set the IP address of an interface 添加一个IPbinding Enable binding of an interface with a VPN-Instance 建立VPN连接check Check function 检查forward-broadcast IP forward-broadcast configuration commands添加IP地址需要使用ip address命令[H3C-Vlan-interface1]ip address 1.1.1.2 255.0.0.0 （因为我的本机IP是1.1.1.1所以添加为IP 1.1.1.2 还要设置子网掩码我这里的是255.0.0.0 然后回车）[H3C-Vlan-interface1]%Apr 26 12:03:28:444 2000 H3C IFNET/4/LINK UPDOWN:GigabitEthernet1/0/18: link status is UP%Apr 26 12:03:28:566 2000 H3C IFNET/4/LINK UPDOWN:Vlan-interface1: link status is UP%Apr 26 12:03:28:678 2000 H3C IFNET/4/UPDOWN:Line protocol on the interface Vlan-interface1 is UP上面显示交换机IP设置完成4、下面我们来PING以下我的计算机，确认网络连接已建立[H3C-Vlan-interface1]ping 1.1.1.1 （交换机1.1.1.2 PING 1.1.1.1）PING 1.1.1.1: 56 data bytes, press CTRL_C to breakReply from 1.1.1.1: bytes=56 Sequence=1 ttl=128 time=6 msReply from 1.1.1.1: bytes=56 Sequence=2 ttl=128 time=2 msReply from 1.1.1.1: bytes=56 Sequence=3 ttl=128 time=2 msReply from 1.1.1.1: bytes=56 Sequence=4 ttl=128 time=2 msReply from 1.1.1.1: bytes=56 Sequence=5 ttl=128 time=2 ms--- 1.1.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 2/2/6 ms通讯正常5、退出System View 并通过TFTP从1.1.1.1 （我的计算机）获取系统文件[H3C-Vlan-interface1]quit[H3C]quit退回系统底层<H3C>tftp 这里要使用TFTP命令<H3C>tftp 1.1.1.1 填入获取文件的IP<H3C>tftp 1.1.1.1 get 获取命令为get<H3C>tftp 1.1.1.1 get S5500EI-CMW520-R2208-S168.bin 加入要获取文件名加后缀回车.开始获取文件File will be transferred in binary modeDownloading file from remote TFTP server, please wait...........................................................................................................................TFTP: 12397691 bytes received in 612 second(s)File downloaded successfully.获取完成6、将获取成功的文件定义为主系统文件[H3C]quit 退出到系统底层< 括号>表示使用boot-loader 命令操作<H3C>boot-loader file flash:/s5500ei-cmw520-r2208-s168.bin slot 1 main定义插槽1中闪存的文件s5500ei-cmw520-r2208-s168.bin 为主（main）This command will set the boot file of the specified board. Continue? [Y/N]:y 回车The specified file will be used as the main boot file at the next reboot on slot 1!<H3C>quit****************************************************************************** * Copyright (c) 2004-2010 Hangzhou H3C Tech. Co., Ltd. All rights reserved. ** Without the owner's prior written consent, ** no decompiling or reverse-engineering shall be allowed. ******************************************************************************* User interface aux0 is available.Please press ENTER.<H3C>#Apr 26 12:18:52:230 2000 H3C SHELL/4/LOGIN:Trap 1.3.6.1.4.1.25506.2.2.1.1.3.0.1<hh3cLogIn>: login from Console%Apr 26 12:18:52:372 2000 H3C SHELL/4/LOGIN: Console login from aux0<H3C>rebootStart to check configuration with next startup configuration file, please wait.........DONE!This command will reboot the device. Current configuration may be lost in next startup if you continue. Continue? [Y/N]:y#Apr 26 12:19:00:744 2000 H3C DEV/1/REBOOT:Reboot device by command.%Apr 26 12:19:00:836 2000 H3C DEV/4/SYSTEM REBOOT:System is rebooting now.7、完成设置然后重启交换机Starting......************************************************************ ** H3C S5500-28C-EI BOOTROM, V ersion 609 ** ************************************************************Copyright (c) 2004-2010 Hangzhou H3C Tech. Co., Ltd.Creation date : Aug 10 2010, 18:57:57CPU Clock Speed : 533MHzBUS Clock Speed : 133MHzMemory Size : 256MBMac Address : c4cad94a97dePress Ctrl-B to enter Boot Menu 0Auto-booting...Decompress Image.................................................................................................................................................... .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. .............................................................................................................................................................. ...............................OK!Startup configuration file does not exist.It will take a long time to get configuration file, please wait...Retrieving configuration file failed!User interface aux0 is available.重启完成Press ENTER to get started.<H3C><H3C><H3C>#Apr 26 12:02:08:028 2000 H3C SHELL/4/LOGIN:Trap 1.3.6.1.4.1.25506.2.2.1.1.3.0.1<hh3cLogIn>: login from Console%Apr 26 12:02:08:170 2000 H3C SHELL/5/SHELL_LOGIN: Console logged in from aux0. <H3C>8、进入sys 查看版本号<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]dis ver（版本查看命令）H3C Comware Platform SoftwareComware Software, Version 5.20, Release 2208 对的Copyright (c) 2004-2010 Hangzhou H3C Tech. Co., Ltd. All rights reserved.H3C S5500-28C-EI uptime is 0 week, 0 day, 0 hour, 2 minutesH3C S5500-28C-EI with 1 Processor256M bytes SDRAM32768K bytes Flash MemoryHardware V ersion is REV.CCPLD V ersion is 002Bootrom V ersion is 609[SubSlot 0] 24GE+4SFP Hardware V ersion is REV.C[H3C]全部完成。

h3c设备系统固件升级[TFTP方式]

一、必备工具：二、案例拓扑：S3600-28TP-SI 装有tftp server的PCIP：192.168.1.2 IP：192.168.1.100三、必须条件：1、设备和PC能互通，最好是同一网段。

（使用直通线直连）2、PC上安装了tftp server程序，69端口没有被其他应用程序占用3、设备上的flash剩余空间容量必须大于系统固件的容量。

如何查询设备flash剩余空间呢？如下图使用dir命令查看flash使用情况：单位注意：1024K=1M,如上27140K/1024=26.5M，说明上传系统固件不能超过26.5M。

四、升级流程第一步：上传系统固件之前的工作（连通性测试，备份设备配置文件）(1)连通性测试(2)启动PC上的tftp server软件，例如我这里使用tftp32.exe软件，并且以tftp32.exe所在的文件夹位置为上传和下载的文件路径(这里test文件夹放在桌面)(3)将设备的启动配置文件下载到tftpd32所在的目录下，在用户视图下使用如下命令：tftp 192.168.1.100 put startup.cfg第二步：将系统固件上传到设备。

(1)有足够的空间，在用户视图下，使用如下命令：tftp 192.168.1.100 get S36SI_E-CMW310-R1702P42-S168.bin上传的时间比较久，在tftp server上也有显示，视文件大小决定时间。

最多也是十分钟吧再上传web文件，可选：<H3C>tftp 192.168.1.100 get H3C-http3.2.1-0001.web(2)上传成功：第三步：将上传的系统固件设置成设备默认启动加载系统文件。

(1)默认加载新的系统文件<H3C>boot-loader file S36SI_E-CMW310-R1702P42-S168.binThis command will set the boot file of the specified board. Continue? [Y/N]:yThe specified file will be used as the main boot file at the next reboot on slot 1!<H3C>boot web-package H3C-http3.2.1-0001.web 加载web文件，可选注意：5.20的版本加载系统文件命令：应为是boot-loader file S36SI_E-CMW310-R1702P42-S168.bin slot all main(2)查看启动加载：<H3C> display boot-loaderThe app to boot at the next time is: flash:/ S36SI_E-CMW310-R1702P42-S168.bin第四步：使用reboot命令重新启动<H3C>rebootStart to check configuration with next startup configuration file, please wait.........DONE! This command will reboot the device. Continue? [Y/N]:y#Apr 26 12:51:28:918 2000 H3C DEV/1/REBOOT:Reboot device by command.%Apr 26 12:51:29:09 2000 H3C DEV/4/SYSTEM REBOOT:System is rebooting now.Starting......************************************************************ ** H3C S3600-28TP-SI ROM, Version 5.20 ** ************************************************************Copyright (c) 2004-2011 Hangzhou H3C Tech. Co., Ltd.Creation date : Jul 21 2011, 10:16:35CPU Clock Speed : 264MHzBUS Clock Speed : 33MHzMemory Size : 128MBMac Address : 0cda4166a8ffPress Ctrl-B to enter Boot Menu 0Auto-booting...Decompress Image........................................OK!User interface aux0 is available.Press ENTER to get started.第五步，系统启动成功，检查是否升级成功：<H3C>dis versionH3C Comware Platform SoftwareComware Software, Version 5.20, Release 2P42Copyright (c) 2004-2012 Hangzhou H3C Tech. Co., Ltd. All rights reserved.H3C S3600-28TP-SI uptime is 0 week, 0 day, 0 hour, 2 minutesH3C S3600-28TP-SI with 1 Processor128M bytes SDRAM16384K bytes Flash Memory第六步，一般升级之后，启动配置是不会被删除，但是旧版和新版的配置都有一些不同，所以注意，读取了旧的配置（命令不同的，无法识别），测试一下有没有问题，不然重新配置下设备，使用save保存配置。

H3C双主控交换机软件固件升级指南tftp模式

H3C双主控交换机软件固件升级指南tftp模式H3C双主控交换机升级指南（tftp模式）本指南适用于H3C S10500 Release 1120&Release 1130系列软件版本、S7500E Release 6620&Release 663系列软件版本、S7508E-X Release 6820&Release 683系列软件版本、S7600 Release620&Release 663系列软件版本、以及S7600-X Release 6820&Release 6830系列软件版本。

所有操作均在用户视图模式下完成。

检查设备主用主控板Flash的存储空间是否足够。

dir /allDirectory of flash:/0 -rw- 32923732 Aug 23 2011 17:21:35 main.bin1 -rw- 151 Jun 02 2011 16:50:44 system.xml2 -rw- 6625 Jun 02 2011 16:50:51 startup.cfg3 drw- - Apr 28 2011 09:12:00 seclog4 -rw- 29880628 Aug 11 2011 11:04:20 backup.bin125349 KB total (62537 KB free)如果空间不足请使用delete /unreserved命令删除Flash中的无用文件，释放存储空间。

检查设备备用主控板Flash的存储空间是否足够。

dir slot1#flash:/Directory of slot1#flash:/0 -rw- 32923732 Aug 23 2011 17:21:35 main.bin1 -rw- 151 Jun 02 2011 16:50:44 system.xml2 -rw- 6625 Jun 02 2011 16:50:51 startup.cfg3 drw- - Apr 28 2011 09:12:00 seclog4 -rw- 29880628 Aug 11 2011 11:04:20 backup.bin125349 KB total (62537 KB free)如果空间不足请使用delete /unreserved命令删除Flash中的无用文件，释放存储空间。

H3C设备的升级和备份

第二种：命令行形式
配置备份
第一步：使用dir /all命令查看设备的配置文件。

此处的配置文件名为h3c.cfg
第二步：使用backup startup-configuration to 192.168.125.149 aaa.cfg或tftp 192.168.125.149 put h3c.cfg aaa.cfg 备份配置文件（h3c.cfg为原配置文件名，aaa.cfg为备份后的文件名，若不指定指与原文件同名）。

TFTP服务器上也有会显示传输成功，如下:
配置恢复
第一步：使用restore startup-configuration from 192.168.125.149 aaa.cfg或tftp 192.168.125.149 get aaa.cfg
命令从tftp服务器上下载配置命令，如下图：
第二步：使用dis startup命令，查看下一次启动所使用的配置命令，如下图：
发现正是我们导入的aaa.cfg配置文件，从启交换机后，恢复之前配置的运行状态。

小知识：采用delete删除的配置没有直接删除，而是存放在交换机的回收站内，使用dir /all命令可以查看到，
带方括号的文件是采用delete命令删除的文件。

要想真正删除startup.cfg文件，可以使用reset recycle-bin命令清空回收站，或者在使用delete命令是带上unreserved参数，即：delete /unreserved flash:/startup.cfg。

采用reset save-configuration命令会彻底删除设备保存的启动配置。

H3C交换机更新系统版本

H3C交换机更新系统版本一、通过FTP更新创建FTP服务器，保证服务器能与交换机进行通信。

将新版本的系统文件存入服务器相应目录中，文件名应为.bin（boot-loader）和.btm(bootrom)后缀。

<H3C>display version//查看交换机版本信息//<H3C>dir /all//查看FLASH信息，检查FLASH空间是否足够//<H3C>ftp x.x.x.x//输入用户名和密码登录FTP服务器//[ftp]put s36si_e-cmw310-r1702p29-s168.bin//将FLASH中原有的boot-loader文件上传至FTP服务器做备份//[ftp]put s3600_v601.btm//将FLASH中原有的bootrom文件上传至FTP服务器做备份//[ftp]get s3600_v606.btm//从服务器下载新版本的bootrom文件至FLASH//[ftp]quit//退出至用户模式//<H3C>boot bootrom s3600_v606.btm//从FLASH中加载新版本的bootrom文件//<H3C>delete s36si_e-cmw310-r1702p29-s168.bin//删除原有boot-loader文件（FLASH空间不够需做此操作）//<H3C>reset recycle-bin//清空回收站//<H3C>ftp x.x.x.x//输入用户名和密码登录FTP服务器//[ftp]get s36si_e-cmw310-r1702p31-s168.bin//从服务器下载新版本的boot-loader文件至FLASH//[ftp]quit//退出至用户模式//<H3C>boot boot-loader s36si_e-cmw310-r1702p31-s168.bin//从FLASH中加载新版本的boot-loader文件//<H3C>dis boot-loader//检查boot-loader是否已经成功安装//<H3C>save//保存配置//<H3C>reboot//重启机器//二、通过TFTP更新创建TFTP服务器，保证服务器能与交换机进行通信。

h3c本地tftp方式升级bootrom软件

通过以太口应用tftp方式升级bootrom软件一组网需求：计算机通过配置线与交换机Console口相连，配置交换机。

交换机通过以太口直接相连到tftp服务器，利用服务器上的bootrom软件对交换机bootrom软件进行升级。

二组网图：三配置步骤：全系列交换机应用tftp方式升级bootrom软件1．如图所示，交换机通过一个以太网口与TFTP Server相连，通过Console口与配置计算机相连。

2．在TFTP Server上运行服务器程序，设定ip地址（这里设为192.168.0.1），指定需要加载的程序所在的文件路径。

3．在配置计算机上运行超级终端程序，启动交换机，根据超级终端显示的提示按Ctrl+B，进入BOOTROM主菜单：BOOT MENU1. Download application file to flash 下载应用程序到Flash中2. Select application file to boot 选择启动文件3. Display all files in flash 显示Flash中所有文件4. Delete file from flash 删除Flash中的文件5. Modify bootrom password 修改BootROM密码6. Enter bootrom upgrade menu 进入BootROM升级菜单7. Skip current configuration file 设置重启不运行当前配置文件8. Set bootrom password recovery 恢复BootROM密码9. Set switch startup mode 设置交换机启动模式0. Reboot 重新启动交换机Enter your choice(0-9):4．键入6然后回车或者键入组合键Ctrl + U，进入加载BOOTROM的菜单。

Bootrom update menu:1. Set TFTP protocol parameter2. Set FTP protocol parameter3. Set XMODEM protocol parameter0. Return to boot menuEnter your choice(0-3):5．在下载程序菜单中键入1，选择采用TFTP协议完成bootrom软件的加载，回车后，开始TFTP协议相关参数的设置：Load File name : S5600_V405.btm s5600_v407.btmSwitch IP address :192.168.0.2Server IP address :192.168.0.16．根据实际情况，完成以上信息的输入，回车后系统界面如下：Are you sure you want to update your bootrom? Yes or No(Y/N)7．键入Y，系统开始文件下载；键入N，系统将返回下载程序菜单。

H3CMSR36路由器重装系统（固件升级）

H3CMSR36路由器重装系统（固件升级）⼀台H3C MSR36系列的路由器开机后停留在<boot>提⽰符下，似乎是不能运⾏启动软件包了。

重启后按Ctrl+B进⼊BOOT ROM菜单，进⼊⽂件系统查看CF卡的内容，貌似启动软件包名称上有些混乱，原因未知（意外断电？上次升级操作失误？），⼲脆格式化CF卡，重装系统。

这⾥简要记录下操作步骤。

⼀. 准备PC环境⽤于安装1. 硬件：PC，⽹线；2. 软件：，路由器最新的IPE⽂件（从H3C官⽹下载，⽂中使⽤的版本为MSR36-CMW710-R0106P08.IPE）；3. 配置：⽹线连接PC⽹卡和路由器的GE0/0接⼝设置PC的IP地址：192.168.1.100将IPE⽂件复制到 D:\ciscotftp\h3c ⽬录下运⾏cisco tftp 服务器软件，并设置tftp根⽬录为 D:\ciscotftp\h3c⼆. 配置路由器以太⽹⼝参数开机按Ctrl+B进⼊BOOT ROM菜单，在BOOT ROM菜单下键⼊<3>进⼊以太⽹⼝⼦菜单，然后键⼊<5>进⼊以太⽹⼝配置菜单：=========================<ETHERNETPARAMETER SET>=========================|Note:'.' = Clear field. ||'-' = Go to previous field. ||Ctrl+D = Quit. |======================================================================Protocol (FTP or TFTP) :tftpLoadFile Name :MSR36-CMW710-R0106P08.IPE:Target File Name :MSR36-CMW710-R0106P08.IPE:Server IP Address :192.168.1.100LocalIP Address :192.168.1.101GatewayIP Address :0.0.0.0FTPUser Name :FTPUser Password :依次重新设定各参数：tftp协议，⽂件名，PC IP地址，路由器IP地址等...可能需要重启路由器，重新设置的IP地址才会⽣效。

H3CS5500Series系统升级操作

H3CS5500Series系统升级操作运行中的H3C S5500 Series交换机系统升级操作运行中的交换机在FALSH不足以考入新的软件时适用本方法速度速度比较慢1、H3C S5500系统启动进入操作界面Press Ctrl-B to enter Boot Menu 0Auto-booting...Decompress Image................................................................................................................... ................................. ............................................................................................. ................................................................. ............................................................. ................................................................................................. ............................. ............................................................................................................................... .. ............................................................................................................................ .................................. ............................................................................................ .................................................................. ............................................................ .................................................................................................. ............................ ............................................................................................................................... ... ........................................................................................................................... ................................... ......................................OK!Startup configuration file does not exist.It will take a long time to get configuration file, please wait...Retrieving configuration file failed!User interface aux0 is available.Press ENTER to get started.#Apr 26 12:00:57:658 2000 H3C SHELL/4/LOGIN:Trap 1.3.6.1.4.1.25506.2.2.1.1.3.0.1: login from Console%Apr 26 12:00:57:800 2000 H3C SHELL/4/LOGIN: Console login from aux0（系统进入完成）2、进入System View（系统视界）界面sysSystem View: return to User View with Ctrl+Z.[H3C]在System V iew中以[ 中括号] 为表示3、为交换机添加IP[H3C]interface Vlan-interface 1 （回车进入Vlan-interface1设置）[H3C-Vlan-interface1] 已进入Vlan-interface1设置Vlan-interface1中有以下控制address Set the IP address of an interface 添加一个IPbinding Enable binding of an interface with a VPN-Instance 建立VPN连接check Check function 检查forward-broadcast IP forward-broadcast configuration commands添加IP地址需要使用ip address命令[H3C-Vlan-interface1]ip address 1.1.1.2 255.0.0.0 （因为我的本机IP是1.1.1.1所以添加为IP 1.1.1.2 还要设置子网掩码我这里的是255.0.0.0 然后回车）[H3C-Vlan-interface1]%Apr 26 12:03:28:444 2000 H3C IFNET/4/LINK UPDOWN:GigabitEthernet1/0/18: link status is UP%Apr 26 12:03:28:566 2000 H3C IFNET/4/LINK UPDOWN:Vlan-interface1: link status is UP%Apr 26 12:03:28:678 2000 H3C IFNET/4/UPDOWN:Line protocol on the interface Vlan-interface1 is UP上面显示交换机IP设置完成4、下面我们来PING以下我的计算机，确认网络连接已建立[H3C-Vlan-interface1]ping 1.1.1.1 （交换机 1.1.1.2 PING 1.1.1.1）PING 1.1.1.1: 56 data bytes, press CTRL_C to breakReply from 1.1.1.1: bytes=56 Sequence=1 ttl=128 time=6 ms Reply from 1.1.1.1: bytes=56 Sequence=2 ttl=128 time=2 ms Reply from 1.1.1.1: bytes=56 Sequence=3 ttl=128 time=2 ms Reply from 1.1.1.1: bytes=56 Sequence=4 ttl=128 time=2 ms Reply from 1.1.1.1: bytes=56 Sequence=5 ttl=128 time=2 ms --- 1.1.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 2/2/6 ms通讯正常5、退出System View 并通过TFTP从1.1.1.1 （我的计算机）获取系统文件[H3C-Vlan-interface1]quit[H3C]quit退回系统底层tftp 这里要使用TFTP命令tftp 1.1.1.1 填入获取文件的IPtftp 1.1.1.1 get 获取命令为gettftp 1.1.1.1 get S5500EI-CMW520-R2208-S168.bin 加入要获取文件名加后缀回车.开始获取文件File will be transferred in binary modeDownloading file from remote TFTP server, please wait....................................................................................................................... ....TFTP: 12397691 bytes received in 612 second(s)File downloaded successfully.获取完成6、将获取成功的文件定义为主系统文件[H3C]quit 退出到系统底层< 括号>表示使用boot-loader 命令操作boot-loader file flash:/s5500ei-cmw520-r2208-s168.bin slot 1 main定义插槽1中闪存的文件s5500ei-cmw520-r2208-s168.bin 为主（main）This command will set the boot file of the specified board. Continue? [Y/N]:y 回车The specified file will be used as the main boot file at the next reboot on slot 1!quit*************************************************************** *************** * Copyright (c) 2004-2010 Hangzhou H3C Tech. Co., Ltd. All rights reserved. ** Without the owner's prior written consent, ** no decompiling or reverse-engineering shall be allowed. * *************************************************************** *************** User interface aux0 is available.Please press ENTER.#Apr 26 12:18:52:230 2000 H3C SHELL/4/LOGIN:Trap 1.3.6.1.4.1.25506.2.2.1.1.3.0.1: login from Console%Apr 26 12:18:52:372 2000 H3C SHELL/4/LOGIN: Console login from aux0rebootStart to check configuration with next startup configuration file, please wait.........DONE!This command will reboot the device. Current configuration may be lost in next startup if you continue. Continue? [Y/N]:y #Apr 26 12:19:00:744 2000 H3C DEV/1/REBOOT:Reboot device by command.%Apr 26 12:19:00:836 2000 H3C DEV/4/SYSTEM REBOOT: System is rebooting now.7、完成设置然后重启交换机Starting......************************************************************ ** H3C S5500-28C-EI BOOTROM, V ersion 609 ** ************************************************************Copyright (c) 2004-2010 Hangzhou H3C Tech. Co., Ltd.Creation date : Aug 10 2010, 18:57:57CPU Clock Speed : 533MHzBUS Clock Speed : 133MHzMemory Size : 256MBMac Address : c4cad94a97dePress Ctrl-B to enter Boot Menu 0Auto-booting...Decompress Image................................................................................................................... ................................. ............................................................................................. ................................................................. ............................................................. ................................................................................................. ............................. ............................................................................................................................... .. ............................................................................................................................ .................................. ............................................................................................ .................................................................. ............................................................ .................................................................................................. ............................ ............................................................................................................................... ... .............................................................................................................................................................. ........................................................................................... ................................................................... ...............................OK!Startup configuration file does not exist.It will take a long time to get configuration file, please wait...Retrieving configuration file failed!User interface aux0 is available.重启完成Press ENTER to get started.#Apr 26 12:02:08:028 2000 H3C SHELL/4/LOGIN:Trap 1.3.6.1.4.1.25506.2.2.1.1.3.0.1: login from Console%Apr 26 12:02:08:170 2000 H3C SHELL/5/SHELL_LOGIN: Console logged in from aux0.8、进入sys 查看版本号sysSystem View: return to User View with Ctrl+Z.[H3C]dis ver（版本查看命令）H3C Comware Platform SoftwareComware Software, Version 5.20, Release 2208 对的Copyright (c) 2004-2010 Hangzhou H3C Tech. Co., Ltd. All rights reserved.H3C S5500-28C-EI uptime is 0 week, 0 day, 0 hour, 2 minutes H3C S5500-28C-EI with 1 Processor256M bytes SDRAM32768K bytes Flash MemoryHardware V ersion is REV.CCPLD V ersion is 002Bootrom V ersion is 609[SubSlot 0] 24GE+4SFP Hardware V ersion is REV.C[H3C]全部完成。

H3C S7500升级步骤

一、H3C S7500升级步骤升级步骤包括：原始文件备份，删除旧版本，升级新版本，重启后验证。

详细步骤如下：1、原始文件备份。

进入交换机特权模式。

运行display version 查看在运行版本号Release Version运行dir 查看startup.cfg和S7500E-CMW520-E6602.app运行tftp 10.10.6.100 put startup.cfg 10.100.240.240startup.cfg 将startup.cfg从10.100.240.240上传到10.10.6.100运行tftp 10.10.6.100 put S7500E-CMW520-E6602.app10.100.240.240S7500E-CMW520-E6602.app 使用TFTP工具将app文件上传到本地保存运行display diagnostic-information 将交换机运行的信息导出至本地保存2、删除旧版本，升级新版本运行cd flash 进入主用主控板flash运行dir 查看旧版本启动文件s7500e-cmw520-e6602.app运行delete /unreserved flash:/s7500e-cmw520-e6602.app彻底删除该文件运行tftp 10.10.6.100 get S7500E-CMW520-F6606L08.app导入所要升级的版本运行dir查看文件大小，以验证导入版本是否完整。

运行boot-loader file flash:/S7500E-CMW520-F6606L08.app slot 5 main 将导入版本设置为主用主控板下次启动加载版本。

运行display boot-loader 查看并验证下次主用主控板启动加载文件版本运行cd slot6#flash:/ 进入备用主控板flash运行dir 查看旧版本启动文件s7500e-cmw520-e6602.app运行delete /unreserved slot6#flash:/s7500e-cmw520-e6602.app 彻底删除该文件运行tftp 10.10.6.100 get S7500E-CMW520-F6606L08.app导入所要升级的版本运行dir查看文件大小，以验证导入版本是否完整。

H3C MSR系列路由器升级

MSR系列路由器使用FTP/TFTP进行升级操作步骤：1．路由器上电自检出现如下的信息：system start booting......Version 2.07Press CTRL+D to stop auto-bootBooting Normal Extend BootRomDecompressing...done!Ensure the baudrate is set to 9600bps!Starting at 0xa00000...******************************************************** ** Quidway AR19-62 BOOTROM, Version 2.07 ** ********************************************************Copyright(c) 1998-2006 Huawei Technologies Co., Ltd.Compiled date: Sep 25 2006, 19:50:55CPU type : MPC8248CPU L1 Cache : 16KBCPU Clock Speed : 400MHzMemory Type : SDRAMMemory Size : 384MBMemory Speed : 100MHzBootRom Size : 4096KBCPLD Version is 2.00HardWare Version is 3.00CF Card is Inserted, now is mounting...cf:/ - Volume is OKMount CF Card OK!CF Card Size:256MBytePress Ctrl+B to enter extended boot menu...此时键入<Ctrl+B>，系统将进入BOOTROM菜单。

H3C交换机系统升级

8.3.1 单机模式下的软件升级1. 软件升级准备操作# 用户PC通过Telnet或者Console口登录到交换机上。

# 查看设备信息。

# 查看主用主控板和备用主控板存储介质的剩余空间大小。

查看主用主控板存储介质的剩余空间大小。

<Sysname> dir通过以上显示信息可以分别得出主用主控板和备用主控板的存储介质剩余空间大小，用户可以将各主控板的存储介质剩余空间大小和待升级文件大小进行对比，判断存储介质剩余空间是否不足。

当剩余空间不足时，可使用delete命令删除存储介质中的多余文件，释放存储空间。

# 删除主用主控板和备用主控板存储介质中的多余文件。

删除主用主控板存储介质中的多余文件。

<Sysname> delete /unreserved flash:/switch001.appThe content cannot be restored!!!Delete flash:/switch001.app?[Y/N]:yDeleting a file permanently will take a long time. Please wait...%Delete file flash:/switch001.app...Done.使用delete /unreserved file-url命令删除文件，被删除的文件被彻底删除，不能再恢复。

使用delete file-url 命令删除文件，被删除的文件被保存在回收站中，仍会占用存储空间。

如果要彻底删除回收站中的某个废弃文件，必须在该文件的原目录下执行reset recycle-bin 命令，才可以回收存储空间。

用户可以通过FTP 或TFTP 方式把待升级文件下载到交换机的存储介质中，下面以交换机作为FTP客户端、用户PC作为FTP服务器为例进行介绍：(1) 在用户PC（假设IP 地址为10.10.110.1）上运行FTP 服务器程序，设置用户名和密码，以及正确的文件保存目录。

h3c设备系统固件升级[TFTP方式]-推荐下载

一、必备工具：工具本案例所使用设备主机S3600-28TP-SI系统固件S36SI_E-CMW310-R1702P42-S168.bin (主要)H3C-http3.2.1-0001.web (WEB文件，可选) TFTP软件tftpd32.exe二、案例拓扑：S3600-28TP-SI装有tftp server的PCIP：192.168.1.2IP：192.168.1.100三、必须条件：1、设备和PC能互通，最好是同一网段。

（使用直通线直连）2、PC上安装了tftp server程序，69端口没有被其他应用程序占用3、设备上的flash剩余空间容量必须大于系统固件的容量。

如何查询设备flash剩余空间呢？如下图使用dir命令查看flash使用情况：单位注意：1024K=1M,如上27140K/1024=26.5M，说明上传系统固件不能超过26.5M。

H3CAP软件版本升级说明

H3CAP软件版本升级说明H3C AP软件版本现场升级指导说明1 版本升级操作指导1.1 软件版本现场升级指导使用串口连接设备，在设备上电启动后，按CTRL+B进入Bootware主菜单，在Bootware主菜单下键入<3>，可以进入以太网口子菜单。

1.1.1 以太网口参数配置在通过以太网口升级应用程序前，需要对WA1208E的以太网口进行配置，请按如下进行配置：在Bootware主菜单下键入<3>可以进入以太网口子菜单，然后键入<3>就可以进入以太网口配置菜单：====================================== ============|Note: '.' = Clear field. || '-' = Go to previous field. || Ctrl+D = Quit. |====================================== ==================================== Protocol (FTP or TFTP) :tftp 下载标识Load File Name :wa1208_fit.bin 下载文件名称Target File Name :wa1208_fit.bin 目标文件名称，为tftp/ftp服务器中要下载的文件称Server IP Address :192.168.0.8 tftp/ftp服务器IP地址Local IP Address :192.168.0.4 设置为与TFTP/FTP服务器为同一网络内即可Gateway IP Address :0.0.0.0 网关IP地址,无需设置在下载应用程序前需要首先确认WA1208E的工作模式，否则下载的应用程序会工作不正常，以上程序以下载FAT应用程序为例。

升级时加载不同的固件，则为不同模式的软件版本，如wa1208_fit.bin为Fit AP的软件版本，wa1208_fat.bin为FAT AP的软件版本。

H3C设备升级

本次升级用到软件列表：
3CDaemon、SecureCRT、官网下载的软件包
==================================================================
设备正常启动---升级:r0304p17
1.首先查看本设备的型号，然后从官网找到对应型号的升级包下载下来。
2.进入以太网子菜单后，选择<5>进入以太网口配置菜单。
3.此时发现内存不足，考虑删点文件。（本次删除了.bin文件）。差不多了，继续执行升级。
4.一样，传输完成后对比字节数。（本次传输8ቤተ መጻሕፍቲ ባይዱ152640bytes）
5.返回主菜单，<1>进行系统引导。
6.系统启动完成后，查看版本信息。
本次升级过程，由于内存不足，第一次上传时失败，删除一些较大文件后，问题解决，第二次升级没有问题，状态正常。
【H3C】boot-loader file cfa0:/MSR36-CMW710-R0304P17.IPE main
加载完成后，使用命令查看启动文件
【H3C】dis boot-loader
重启设备。
4.重启完成后，查看版本信息。
【H3C】如果和所上传版本一直，升级成功。
==================================================================
此升级过程没有遇到问题，正常。
===================================================================
设备无法正常启动---升级:r0306p07

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、必备工具：
二、案例拓扑：
S3600-28TP-SI 装有tftp server的PC
IP：192.168.1.2 IP：192.168.1.100
三、必须条件：
1、设备和PC能互通，最好是同一网段。

（使用直通线直连）
2、PC上安装了tftp server程序，69端口没有被其他应用程序占用
3、设备上的flash剩余空间容量必须大于系统固件的容量。

如何查询设备flash剩余空间呢？如下图使用dir命令查看flash使用情况：
单位注意：1024K=1M,如上27140K/1024=26.5M，说明上传系统固件不能超过26.5M。

四、升级流程
第一步：上传系统固件之前的工作（连通性测试，备份设备配置文件）
(1)连通性测试
(2)启动PC上的tftp server软件，例如我这里使用tftp32.exe软件，并且以tftp32.exe所在的文件夹位置为上传和下载的文件路径(这里test文件夹放在桌面)
(3)将设备的启动配置文件下载到tftpd32所在的目录下，在用户视图下使用如下命令：
tftp 192.168.1.100 put startup.cfg
第二步：将系统固件上传到设备。

(1)有足够的空间，在用户视图下，使用如下命令：
tftp 192.168.1.100 get S36SI_E-CMW310-R1702P42-S168.bin
上传的时间比较久，在tftp server上也有显示，视文件大小决定时间。

最多也是十分钟吧
再上传web文件，可选：
<H3C>tftp 192.168.1.100 get H3C-http3.2.1-0001.web
(2)上传成功：
第三步：将上传的系统固件设置成设备默认启动加载系统文件。

(1)默认加载新的系统文件
<H3C>boot-loader file S36SI_E-CMW310-R1702P42-S168.bin
This command will set the boot file of the specified board. Continue? [Y/N]:y
The specified file will be used as the main boot file at the next reboot on slot 1!
<H3C>boot web-package H3C-http3.2.1-0001.web 加载web文件，可选
注意：5.20的版本加载系统文件命令：应为是
boot-loader file S36SI_E-CMW310-R1702P42-S168.bin slot all main
(2)查看启动加载：
<H3C> display boot-loader
The app to boot at the next time is: flash:/ S36SI_E-CMW310-R1702P42-S168.bin
第四步：使用reboot命令重新启动
<H3C>reboot
Start to check configuration with next startup configuration file, please wait.........DONE! This command will reboot the device. Continue? [Y/N]:y
#Apr 26 12:51:28:918 2000 H3C DEV/1/REBOOT:
Reboot device by command.
%Apr 26 12:51:29:09 2000 H3C DEV/4/SYSTEM REBOOT:
System is rebooting now.
Starting......
***********************************************************
* *
* H3C S3600-28TP-SI ROM, Version 5.20 *
* *
***********************************************************
Copyright (c) 2004-2011 Hangzhou H3C Tech. Co., Ltd.
Creation date : Jul 21 2011, 10:16:35
CPU Clock Speed : 264MHz
BUS Clock Speed : 33MHz
Memory Size : 128MB
Mac Address : 0cda4166a8ff
Press Ctrl-B to enter Boot Menu 0
Auto-booting...
Decompress Image........................................OK!
User interface aux0 is available.
Press ENTER to get started.
第五步，系统启动成功，检查是否升级成功：
<H3C>dis version
H3C Comware Platform Software
Comware Software, Version 5.20, Release 2P42
Copyright (c) 2004-2012 Hangzhou H3C Tech. Co., Ltd. All rights reserved.
H3C S3600-28TP-SI uptime is 0 week, 0 day, 0 hour, 2 minutes
H3C S3600-28TP-SI with 1 Processor
128M bytes SDRAM
16384K bytes Flash Memory
第六步，一般升级之后，启动配置是不会被删除，但是旧版和新版的配置都有一些不同，所以注意，读取了旧的配置（命令不同的，无法识别），测试一下有没有问题，不然重新配置下设备，使用save保存配置。

另外，升级之后，旧的系统固件依然在flash，如果设备使用新的固件一段时间，确认没有问题，可以删除旧的固件，命令：del file {旧的系统固件名}。
