高地隙自走式喷杆喷雾机的使用手册

高地隙自走式喷杆喷雾机的使用手册

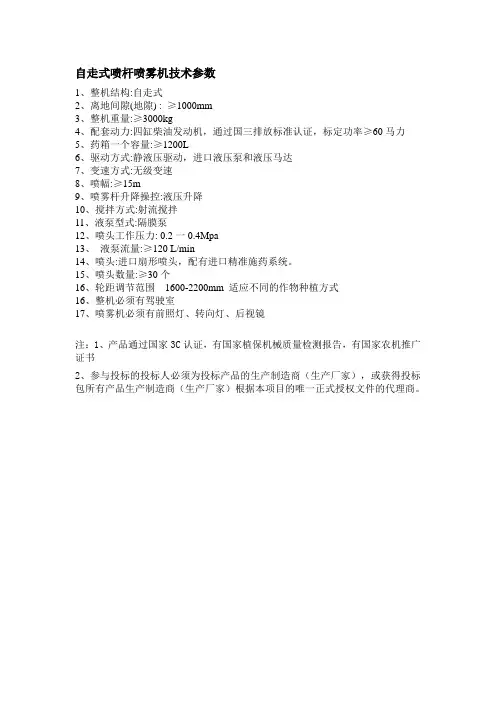

高地隙自走式喷杆喷雾机的适用范围及相关优点

高地隙自走式喷杆喷雾机属于大型、高端农业装备的一种。长期以来，该设备的技术、产品长期掌握在发达国家的少数企业手中，进口价格相当昂贵，由于缺乏自走式高地隙喷药机械，我国优势经济作物如棉花、大豆、玉米、油菜等的中后期病虫害防治问题一直没有得到很好的解决，导致了产量减少、品质降低等诸多损失。“十一五”以来，以中国农机院为代表的国内企业逐渐突破了这项技术的研发瓶颈，结合我国实际研制开发的高地隙自走式喷杆喷雾机系列产品已可以替代进口，从而扭转了玉米、棉花、大豆等作物中后期病虫草害防治缺乏高效、先进、安全、适用型施药装备的落后局面，为促进我国重要农作物的生产，提高我国重要农产品的品质和产量做出了贡献。这里介绍这种机具的性能、操作和维护方法。

同普通拖拉机配套使用的悬挂或牵引式喷雾机相比，自走式喷杆喷雾机具有机械

化和自动化程度高、使用方便、通过性好、适用范围广、施药精准高效等优点，可有效提高农药利用率、减少农药使用量和对环境的污染，适用于我国大田种植的棉花、大豆、油菜、蔬菜以及玉米、甘蔗等不同作物在不同生长期进行杀虫剂、杀菌剂、除草剂及催熟脱叶剂、增产增糖剂、叶面肥料等的病虫草害防治，适用范围如下：

1.适宜平整坡度不大的大地块，不适宜有大石块、坡度较陡的地块。

2.农药或液态肥料必须符合有关标准，并适用于所要作业的农作物。

3.除农药外，禁止使用酸、碱及其他有较强腐蚀性的工作液。

4.喷药时使用的水要洁净，如河水等自然水源，要经过沉淀过滤等处理后使用。

高地隙自走式喷杆喷雾机使用前的检查和准备

1.使用前的检查

（1）检查机具各处的紧固件有无松动现象。如发现松动，应及时紧固。

（2）检查发动机机油尺、油面是否在规定刻度之内。若油量不够应加足后使用，加油不可超出标尺刻度上限。

（3）检查机具燃油箱内的燃油是否充足，若油量不够须加足。

（4）检查变速箱、副箱、分动箱、后桥、驱动箱齿轮油面，油量不足时要添加。

（5）检查机具上所有的黄油润滑点，加注足够的润滑油。

（6）检查液压油箱中的液压油是否充足。

（7）检查喷杆上组合式防滴喷头的喷嘴有无丢失或损坏。

（8）检查电瓶电压，电量不足时要充足电。

（9）检查轮胎的气压是否充足。

2.使用前的准备

（1）机器调试使用之前，应仔细阅读使用说明书，掌握喷雾机施药作业的相关操作、设备的日常维护和常见故障的诊断及解决方法，包括关键部件喷药控制系统、药泵、喷药管路系统的工作原理、操作、维护和使

用方法、系统的维修保养等。

（2）第一次使用机器之前，操作人员应该经过一定的操作培训，建议使用清水试压。

（3）准备好田间作业所需要的农药。

（4）准备好各种必须的防护用品。

（5）给底盘的燃油箱内加入足够量的清洁0号柴油。

（6）按照隔膜泵使用说明书要求，给隔膜泵的泵腔内加入足够量的清洁40号柴机油，并给隔膜泵的气室打足0.3—0.4MPa 的气压。

（7）给液压驱动系统的储油箱内加入3/4容积的液压油。

（8）向主药液箱内加入约1/2容积清洁的清水。

高地隙自走式喷杆喷雾机的的调节和试运转

1.启动发动机，并逐步加大油门，使发动机达到额定转速。升降油缸，检查喷杆升降情况，若油路内有空气，可反复操作几次

排净空气。检查左右喷杆桁架的展开和折叠是否同步并准确到位，否则须分别调节左右喷杆桁架折叠油缸的螺杆长度，直至符合要求为止，并锁紧螺母。

2.将喷杆桁架提升至适当的离地高度，将左右喷杆桁架展开成水平状态，切断控制喷杆桁架折叠油缸的油路。

3.接合风幕风机离合器和药液泵离合器，并逐步增大拖拉机的油门，检查液压齿轮泵、输液泵的运转是否正常。

4.打开风幕风机电磁阀，旋动溢流阀手轮，逐步增加液压操纵系统中的供油压力，检查液压马达和轴流风机的运转是否正常，并检查出风管沿整个喷幅的出气是否均匀，出气速度是否符合要求。

5.打开喷雾总开关和三组分配阀，使喷雾机处于喷雾状态。然后，调整喷雾压力，将喷雾机的喷雾压力调至规定值。检查所有喷头的喷雾状态是否良好，并检查喷雾系统的各个密封部位有无渗漏现象。

6.安装、调试完毕后，操纵喷杆桁架的两个折叠油缸，将喷杆桁架折叠成运输状

态，并通过升降油缸降下喷杆，然后搁置在喷杆托架上。此时，机具已处于待命状态，备足农药后即可开赴作业地点，进行田间喷雾作业。

高地隙自走式喷杆喷雾机的操作方法

1.设置喷药作业所需的参数。喷雾参数的设置与喷雾机行驶速度、单位面积的药液喷施量(根据药剂的使用说明进行确定)及使用的喷嘴型号有关，喷雾机行驶速度要根据作业的地面地形条件进行调整。

2.加水。可通过送水车给机具的药液箱加水至额定容量，或将机具开到距作业地点最近的水源处，用小型汽油机离心泵机组给药液箱加水。

3.加药。向药液箱加水后，关闭喷雾总开关，向药液箱内按农药的使用浓度加入相应比例的农药，然后通过机具液流系统内循环将药液箱中的药液充分进行搅拌。当采用小型汽油机离心泵机组给药液箱加水时，可在加水的同时，向药液箱内加入农药，这样在加水过程中即可完成药液搅拌。

4.加水、加药后，分离动力输出轴，将机具开到作业现场，停在第一作业行程的起点处。将喷杆桁架展开至作业状态，下降到作业高度。

5.确定作业速度，选好行进挡拉后，接合分动箱，使变速箱同时驱动输液泵和液压齿轮泵运转，并打开液压驱动控制阀使液压马达驱动轴流风机运转，然后松开离合器，并迅速打开喷雾总开关，加大油门，使机具进行喷雾作业。

6.地头转弯时如不需要喷药，驾驶员应及时关闭喷雾总开关以节省农药。转入第二行程作业前，驾驶员应及时打开喷雾总开关;由上一行程转入下一行程作业时，驾驶员应注意对准交接行，以防止漏喷或重喷;当药液箱内的药液接近喷完时，驾驶员应及时分离动力输出轴，并将机具转为运输状态，然后将机组开赴加水处，重新加水、配药，以便继续作业。

7.限压安全阀限定压力的调整。限压安全阀已在出厂前调整好，用户一般不需自行调整。如果用户在使用过程中发现喷雾压力
