ICT测试不良及常见故障的分析方法

ICT硬件故障检测

ICT硬件故障检测方法近年来PCBA制造业正在飞速迅猛的发展，产量及规模越来越大，产品的体积越来越小，原理越来越复杂，人们以往的检验方法已很难适应目前高速的生产状况，而ICT（In Circuit Tester）凭借其超快的检测速度、准确的故障判断率、简单的操作方法等等优点成为大规模生产的主要检测方法。

然而巨大的生产压力使得ICT常维持着高负荷的运转，因此故障的出现在所难免，本文的目的则是如何对北京星河（SRC）生产的ICT（6001）主要硬件进行检测及简单维修。

一、ICT部件认识ICT的主要部件有：电路部分：信号源板（B602）、开关板（B612）、总线板（B604）、扩展板（B605）、转接板（B605）、I/O卡（B610）、气控板（B613）、指示灯板（B614）、各种电缆及5V、24V电源。

机械部分主要有：主机箱、工作台、测试夹具、气动装置。

二、基本工作原理下图为信号的基本流程工作过程：由计算机发出指令信号，经I/O卡、B605板（完成数据及地址的传输指令）到B604（总线板）板。

分别驱动信号板及开关板，由信号源产生激励信号，经总线到开关板分两路：一路将信号源发送至被测元件，实现对被测元件的激励；另一路经开关板、总线、信号源AD转换后返回到主控计算机显示测试结果。

三、控制软件的安装打开控制软件所在的目录，或者是压缩包，运行Setup.exe，依照提示一步步进行完成安装，安装完成后重新启动计算机即可。

四、开机自检计算机再次启动时Windows会自动运行开机自检程序，对ICT的主要器件进行自我检测。

检测内容共七项：I/O卡自检、主控电缆及数据通信、信号板A/D、D/A 转换、信号板交流源、开关板、滤波器、放大器、气动头通信。

自检通过项会出现绿色的笑脸，否则为红色。

如果有自检不通过的部件，可以按“显示报告”查看详细内容。

图中会显示具体每一项检测的结果，如果有不通过的内容则会在相应项目的右上角显示“*”。

ICT测试局限性分析

ICT测试局限性分析ICT测试局限性分析在实际的电路板上,大量各式主,被动组件通过串,并联方式连接起来. 下述情形,ICT无法测试或无法准确测试.1) 探针不可即的零件一般来说,每个零件的两端(或各引脚)所在的铜箔面均有探针触及才可测试.目前, 本厂SMT零件,IC脚(包括悬空引脚)少数因没有相应的Test Point而未取探针,致使这颗零件以及与之相关的开短路不可测. 今后可考虑在同一金道上加装双针(确保探点接触良好)来解决.Sub-Board上的零件,多数零件没有取到针号,故不可测. 最好是生产时Sub-Board亦用ICT测试.2) 小电容并联大电容(C1//C2),小电容不可测两电容并联后,容值为C1+C2, 一般而言,如果C2的容值是C1的10倍以上,则C1不可测.假设: C1=100nF ;C2=1uF.通常,实际之电容均以标准电容量的±20%的误差表示之. 故在编制程序时,通常设±Tol erance为20. 设标准值为100nF+1uF=1100 nF.则:下限为1100 nF*(1-20%)=880 nF;上限为1100 nF*(1+20%)=1320 nF.当C1缺件时, C1+C2=1000 nF, 仍在880 nF~1320 nF的范围内,故C1不可测.实际电子线路中,常见大,小电容并联,或者是小电容经电感或小电阻与大电容并联. 所以小电容不可测的情形最常遇到.3) 大电阻并联小电阻R1//R2,大电阻不可测一般而言, 如果R1的阻值是R2的20倍以上,则R1不可测.两电阻并联后,其阻值为R1*R2//(R1+R2),比小电阻略小. 这时大电阻缺件不可测. 当然,如果R2错成R1,只要下限小于50,仍然可测.计算方法同样可参照以下计算方法，假设R1是10欧姆，R2是200欧姆，上下限为±10%，则设定标准值为R1*R2//(R1+R2)=9.5 下限为9.5*(1-10%)=8.55上限为9.5*(1+10)=10.45当R2缺件时，R1//R2=10,仍然在8.55~10.45的范围内，故R2缺件不可测。

ICT测试不良及常见故障的分析方法

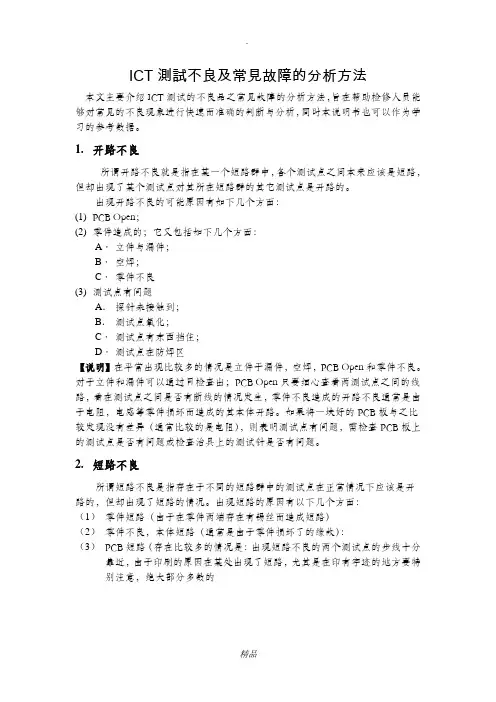

ICT測試不良及常見故障的分析方法本文主要介绍ICT测试的不良品之常见故障的分析方法,旨在帮助检修人员能够对常见的不良现象进行快速而准确的判断与分析,同时本说明书也可以作为学习的参考数据。

1.开路不良所谓开路不良就就是指在某一个短路群中,各个测试点之间本来应该就是短路,但却出现了某个测试点对其所在短路群的其它测试点就是开路的。

出现开路不良的可能原因有如下几个方面:(1)PCB Open;(2)零件造成的;它又包括如下几个方面:A．立件与漏件;B．空焊;C．零件不良(3)测试点有问题A．探针未接触到;B．测试点氧化;C．测试点有东西挡住;D．测试点在防焊区【说明】在平常出现比较多的情况就是立件于漏件,空焊,PCB Open与零件不良。

对于立件与漏件可以通过目检查出;PCB Open只要细心查瞧两测试点之间的线路,瞧在测试点之间就是否有断线的情况发生,零件不良造成的开路不良通常就是由于电阻,电感等零件损坏而造成的其本体开路。

如果将一块好的PCB板与之比较发现没有差异(通常比较的就是电阻),则表明测试点有问题,需检查PCB板上的测试点就是否有问题或检查治具上的测试针就是否有问题。

2.短路不良所谓短路不良就是指存在于不同的短路群中的测试点在正常情况下应该就是开路的,但却出现了短路的情况。

出现短路的原因有以下几个方面:（1）零件短路(由于在零件两端存在有锡丝而造成短路)（2）零件不良,本体短路(通常就是由于零件损坏了的缘故):（3）PCB短路(存在比较多的情况就是:出现短路不良的两个测试点的步线十分靠近,由于印刷的原因在某处出现了短路,尤其就是在印有字迹的地方要特别注意,绝大部分多数的PCB短路都发生在这里。

（4）BGA短路(可能就是BGA下方的锡球短路,也有可能就是BGA本体短路),这比较麻烦,必须有90%以上的把握时才能拆BGA。

【说明】对于零件短路可以通过重新焊过该零件当可解决短路不良的情况,对于零件本体短路可以通过更换零件来加以解决;对于PCB短路应首先注意测试点之间的走线,在可能出现短路的地方(尤其就是在有字迹遮住的地方)在没有找到其它原因的情况下最好用笔刀割一下,在进行这个操作的时候必须很小心,不要将步线刮断了而造成新的开路不良。
