电抗器的分类及作用
电抗器
一.电抗器的种类与概述电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。
通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。
1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）.2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。
二.常用电抗器的介绍与主要技术指标1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。
用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。
主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。
2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。
主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。
三.电抗器工作环境及绝缘等级的分类1．绝缘等级：2．环境温度：-5℃～+40℃如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。
3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：0 1000 2000 3000 4000 5000M4．空气相对湿度：≤90％ 5．绝缘水平：四.常用基本名词的定义1．电感量L （H ）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。
2．电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。
3．电压降Δµ（V ）电抗器通过额定电流In 时，电抗器的相电压降。
4．相对电压降µx （％）电抗器相电压降Δµ与电网进线的相电压u 相的比值的百分值表示。
5．额定电压Un （V ）电抗器连接线路系统电网的线电压.常用如下：2040 60 80100 %87%单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A)电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。
干式空心电抗器技术培训讲议(SEC)
X C /(2 X x ) ≤ n ≤ 2 X C / X x ，可见串
入电抗器后谐波严重放大区也缩小了， 串联电抗器的电感量越大， 谐波严重放大区缩小越多。 当 n<na 时，电容器支路呈容性，流入系统的谐波电流虽比谐波源电流大，但却放大不 多。 当β=0 即 n = n0 =
″ቤተ መጻሕፍቲ ባይዱ
X C / X L 时，电容器与串联电抗器发生串联谐振，n0``为谐振的
n = nb = 2 X C /(2 X L + X s ) 时， |Isn/In|=1， |ICn/In|=2； 当 na≤n≤nb 时， 同时有|Isn|≥|In|和|Isn|
≥|In|，这种情况称为谐波电流被严重放大。因此，应避免有谐波源的谐波次数处于该区域， na，nb 为谐波严重放大区的临界点，串联电抗 XL 值越大，na 和 nb 越接近，则严重放大区越 小。而未串电抗器时，谐波被严重放大的区域为
谐波次数，此时谐波电流完全流入电容器支路，即电容器支路处于对 n0``次谐波完全滤波的 状态。 当 nb<n<n0``时，电容器去路仍呈容性，谐波源的谐波电流仅有部分流入系统，大部分 流入电容器支路，故电容器支路仍起到滤波的作用。 当β=1，即 n = nc =
X C /( X L − X s ) 时，ICn=Isn=In/2。在 n0<n<nc 的范围内，电容器
支路呈感性，起分流作用。当 n>nc 时，电容器支路仍呈感性，但随着 n 增大，其分流作用 逐渐减弱，n 较大时，基本不起分流作用。 从以上分析可知，只要电容器回路对某次谐波呈感性，即 nXL>XC/n，就不会对系统该 次谐波电流产生放大作用。 定义 K=XL/XC，为电抗率，即对 n 次谐波不产生放大的条件为 K > 1
电抗器是什么
电抗器百科名片电抗器电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
目录介绍1.定义2.分类3.作用4.应用接线方法特点1.进线电抗器2.输出电抗器3.输入电抗器使用寿命展开介绍1.定义2.分类3.作用4.应用接线方法特点1.进线电抗器2.输出电抗器3.输入电抗器使用寿命展开介绍定义电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
[1]分类按结构及冷却介质、按接法、按功能、电抗器（图1）按用途进行分类。
1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2、按接法：分为并联电抗器和串联电抗器。
3、按功能：分为限流和补偿。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

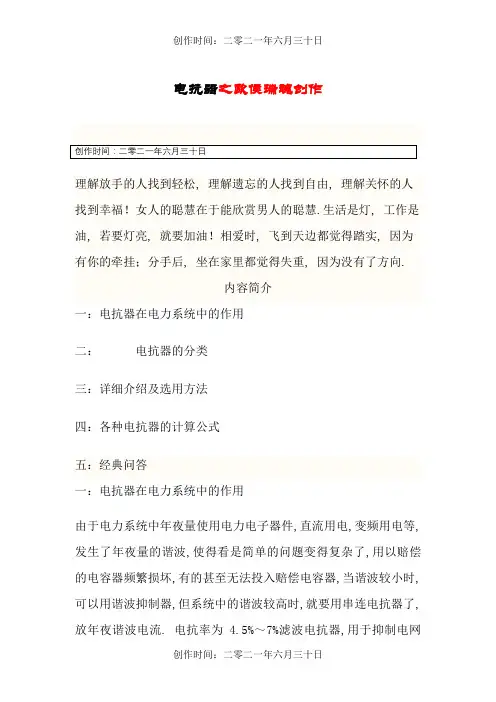

电抗器工作原理及作用(用途)
电抗器之欧侯瑞魂创作理解放手的人找到轻松, 理解遗忘的人找到自由, 理解关怀的人找到幸福！女人的聪慧在于能欣赏男人的聪慧.生活是灯, 工作是油, 若要灯亮, 就要加油！相爱时, 飞到天边都觉得踏实, 因为有你的牵挂；分手后, 坐在家里都觉得失重, 因为没有了方向.内容简介一：电抗器在电力系统中的作用二：电抗器的分类三：详细介绍及选用方法四：各种电抗器的计算公式五：经典问答一：电抗器在电力系统中的作用由于电力系统中年夜量使用电力电子器件,直流用电,变频用电等,发生了年夜量的谐波,使得看是简单的问题变得复杂了,用以赔偿的电容器频繁损坏,有的甚至无法投入赔偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串连电抗器了,放年夜谐波电流. 电抗率为 4.5%～7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的 1.35倍下长期运行,经常使用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K, 线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值, 其下降值不年夜于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不年夜于±3%,电抗器可用于400V或600V系统,电抗器噪声品级, 不年夜于50dB,电抗器耐温品级H级以上.信息来自:输配电设备网电力系统中所采用的电抗器,罕见的有串连电抗器和并联电抗器.串连电抗器主要用来限制短路电流,也有在滤波器中与电容器串连或并联用来限制电网中的高次谐波.并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的高压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的.可以通过调整并联电抗器的数量来调整运行电压.超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压.2)改善长输电线路上的电压分布.3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率分歧理流动,同时也减轻了线路上的功率损失.4)在年夜机组与系统并列时,降低高压母线上工频稳态电压,便于发机电同期并列.5)防止发机电带长线路可能呈现的自励磁谐振现象.6)当采纳电抗器中性点经小电抗接地装置时,还可用小电抗器赔偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采纳单相快速重合闸.电力网中所采纳的电抗器, 实质上是一个无导磁资料的空心线圈.它可以根据需要, 安插为垂直、水平和品字形三种装配形式.在电力系统发生短路时, 会发生数值很年夜的短路电流.如果不加以限制, 要坚持电气设备的静态稳定和热稳定是非常困难的.因此, 为了满足某些断路器遮断容量的要求, 常在出线断路器处串连电抗器, 增年夜短路阻抗, 限制短路电流.由于采纳了电抗器, 在发生短路时, 电抗器上的电压降较年夜, 所以也起到了维持母线电压水平的作用, 使母线上的电压摆荡较小, 保证了非故障线路上的用户电气设备运行的稳定性.近年来, 在电力系统中, 为了消除由高次谐波电压、电流所引起的电容器故障, 在电容器回路中采纳串连电抗器的方法改变系统参数, 已取得了显著的效果.220kV、1 10kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的.可以通过调整并联电抗器的数量来调整运行电压.超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括：（1）轻空载或轻负荷线路上的电容效应, 以降低工频暂态过电压.（2）改善长输电线路上的电压分布.（3）使轻负荷时线路中的无功功率尽可能就地平衡, 防止无功功率分歧理流动同时也减轻了线路上的功率损失.（4）在年夜机组与系统并列时降低高压母线上工频稳态电压, 便于发机电同期并列.（5）防止发机电带长线路可能呈现的自励磁谐振现象.（6）当采纳电抗器中性点经小电抗接地装置时, 还可用小电抗器赔偿线路相间及相地电容, 以加速潜供电流自动熄灭, 便于采纳.二：电抗器的分类电抗器也叫电感器, 一个导体通电时就会在其所占据的一定空间范围发生磁场, 所以所有能载流的电导体都有一般意义上的感性.然而通电长直导体的电感较小, 所发生的磁场不强, 因此实际的电抗器是导线绕成螺线管形式, 称空心电抗器；有时为了让这只螺线管具有更年夜的电感, 便在螺线管中拔出铁心, 称铁心电抗器.依靠线圈的感抗阻碍电流变动的电器.按用途分为 7种：①限流电抗器.串连于电力电路中, 以限制短路电流的数值.②并联电抗器.一般接在超高压输电线的末端和地之间, 起无功赔偿作用.③通信电抗器.又称阻波器.串连在兼作通信线路用的输电线路中, 用以阻挡载波信号, 使之进入接收设备.④消弧电抗器.又称消弧线圈.接于三相变压器的中性点与地之间, 用以在三相电网的一相接地时供给电感性电流, 以赔偿流过接地址的电容性电流, 使电弧不容易起燃, 从而消除由于电弧屡次重燃引起的过电压.⑤滤波电抗器.用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路, 以消除电力电路某次谐波的电压或电流.⑥电炉电抗器.与电炉变压器串连, 限制其短路电流.⑦起动电抗器.与电念头串连, 限制其起动电流. 三：详细介绍及选用方法一、干式电抗器的种类与用途(1)电抗器是重要的的电力设备, 在电力系统中起赔偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用.根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器.赔偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈.并联电抗器的作用是限制电力传输系统的工频电压升高现象, 工频电压升高的原因在于空载长线的电容效应、分歧毛病称对地短路故障与突然甩负荷.消弧线圈通常应用在配电系统, 它的作用是使得单相对地短路电流不能继续燃烧, 招致电弧熄灭.消弧线圈通常具有调谐功能, 可根据电力系统的杂散电容与脱谐度改变其电感值.串连电抗器或称阻尼电抗器的作用是限制合闸涌流.串连电抗器与电力电容器串连使用, 用于限制对电容器组合闸时的浪涌电流, 通常选取电容器组容量的6%.限流电抗器是串连于电力系统之中, 多用于发机电出线端或配电系统的出线端, 起限制短路电流的作用.为了与其他电力设备配合, 其实际阻抗不能小于额定值.滤波电抗器与电容器配合使用, 构成LC谐振支路.针对特定次数的谐波到达谐振, 滤除电力系统中的有害次谐波.平波电抗器应用在直流系统中, 起限制直流电流的脉动幅值作用.在设计平波电抗器时须注意线圈中的电流是按电阻分布的, 设计时最好采纳微分方程组计算.若按交流阻抗设计可能造成线圈呈现过热现象, 且阻抗值未必准确.启动电抗器用于交流电念头启动时刻, 限制电念头的启动电流,呵护电念头正常运行.防雷线圈通经常使用于变电站进出线上, 减低侵入雷电波的陡度与幅值.阻波器与防雷线圈的应用场所相仿, 线圈内装有避雷器与调协装置.用于阻碍电力线路中特定的通讯载波, 便于将通讯载波提取出来,实现电力载波的重要设备. 户外空心干式电抗器是20世纪80年代呈现的新一代电抗器产物, 如图1.1所示.它是利用环氧绕包技术将绕组完全密封, 导线相互粘接年夜年夜的增加了绕组的机械强度.同时利用新的耐候资料喷吐于包封的概况, 使得产物能够满足在户外的苛刻条件下运行.包封间由撑条形成气道, 包封间与包封内绕组多采纳并联连接以便满足容量与散热的要求.为了满足各个并联支路电流合理分配的需要, 采纳分数匝来减少支路间的环流问题.为了能够形成份数匝, 采纳星形架作为绕组的出线连接端.绕组的上下星架通过拉纱方式固定, 固化后整个产物成1.图1.1 户外干式空芯电抗器为一个整体.这种结构的电抗器与传统方式的电抗器相比力具有可以直接用于户外、电感为线性、噪音小、防爆、使用维护方便等特点, 因而对某些此产物有可能正逐步取代其他形式的电抗器.由于受到绕组结构的限制, 户外空芯干式电抗器通常不适合电感量（>700mH）较年夜或电感较小(<0.08mH)但电流较年夜的场所, 否则就会造成体积过于庞年夜或者支路电流极不服衡.在这两种极端条件下, 需要适当改变线圈的绕线形式.另外, 空心电抗器通常占空中积最年夜、对外漏磁最严重, 这是这类电抗器的主要缺点.干式铁心电抗器主要是由铁心和线圈组成的, 如图1.2所示.干式铁心电抗器主要由铁心、线圈构成.铁心可分为铁心柱与铁轭两部份, 铁心柱通常是由铁饼与气隙组成.线圈与铁心柱套装, 并由端部垫块固定.铁心柱则由螺杆与上下铁轭夹件固定成整体.对三相电图1.2 干式铁心电抗器抗器常采纳三心柱结构, 但对三相不服衡运行条件下, 需采纳多心柱结构, 否则容易造成铁心磁饱和问题.干式铁心电抗器的线圈通常采纳浇注、绕包与浸漆方式.由于铁磁介质的导磁率极高, 而且其磁化曲线是非线性的, 故用在铁心电抗器中的铁心必需带气隙.带气隙的铁心,其磁阻主要取决于气隙的尺寸.由于气隙的磁化特性基本上是线性的, 所以铁心电抗器的电感值取决于自身线圈匝数以及线圈和铁心气隙的尺寸.由于干式铁心电抗器是将磁能主要存贮于铁心气隙傍边, 铁心相当于对磁路短路, 相当于只有气隙总长度的空心线圈.因此铁心电抗器线圈的匝数较少, 从而其体积较小.体积小, 肯定散热面积小, 因此铁心电抗器的损耗较小.另外, 由于铁心的存在, 铁心电抗器的空间漏磁较小.铁心电抗器磁场通过铁心与气隙构成回路, 其电感值是否呈线形取决于铁心的磁场工作状态.当铁心呈现磁饱和, 则气隙内磁场将呈现非线性变动, 造成电感非线性.这是铁心类电抗器存在明显的缺乏之处.另外, 铁心的磁滞伸缩引起的噪音问题, 以及重量重、组装复杂、不能直接户外使用均是这类电抗器的缺点.二、产物型号含义干式空心串连电抗器型号含义CK G K L □ / □□□特殊使用环境额定电抗率系统额定电压 (kV)电抗器额定容量（kVar）铝质资料（铜质资料不暗示）空心干式串连电抗器干式空心并联电抗器型号含义BK G K L □ / □系统电压(kV)额定容量（kVar）铝线空心干式并联电抗器干式空心限流电抗器型号含义CK G K L □ □□电抗率额定电流 (A)系统电压 (kV)铝线空心干式限流电抗干式空心滤波电抗器型号含义LK G K L □□ / □□消除高次谐波次数电抗器额定电感 (mH)电抗器额定电流 (A)系统额定电压 (kV)铝线空心干式滤波电抗器三、电抗器的一些界说并联电抗器并联连接在系统上的电抗器, 主要用于赔偿电容电流.限流电抗器串连连接在系统上的电抗器, 在系统发生故障时, 用以限制电流.滤波电抗器与电容器组串连或并联连接, 用以降低、阻断或过滤谐波或通讯频率.平波电抗器在直流系统中, 用以减少谐波电流或暂态过电流的电抗器.电抗器的接线分串连和并联两种方式.串连电抗器通常起限流作用,并联电抗器经经常使用于无功赔偿.1.半芯干式并联电抗器：在超高压远距离输电系统中, 连接于变压器的三次线圈上.用于赔偿线路的电容性充电电流, 限制系统电压升高和把持过电压, 保证线路可靠运行.2.半芯干式串连电抗器：装置在电容器回路中, 在电容器回路投入时起电抗器在额定负载下长期正常运行的时间, 就是电抗器的使用寿命.电抗器使用寿命由制造它的资料所决定.制造电抗器的资料有金属资料和绝缘资料两年夜类.金属资料耐高温, 而绝缘资料长期在较高的温度、电场和磁场作用下, 会逐渐失去原有的力学性能和绝缘性能, 例如变脆、机械强度减弱、电击穿.这个渐变的过程就是绝缘资料的老化.温度愈高, 绝缘资料的力学性能和绝缘性能减弱得越快；绝缘资料含水分愈多, 老化也愈快.电抗器中的绝缘资料要接受电抗器运行发生的负荷和周围环境的作用, 这些负荷的总和、强度和作用时间决定绝缘资料的使用寿命.四、电抗器参数的界说及计算公式电抗器与并联电容器组相串连的回路所接入的电力系统的额定电压.电抗器通过工频额定电流时, 一相绕组两真个电压方均根值.电抗器在工频额定端电压和额定电流时的视在功率.单相电抗器的额定容量S=U*I三相电抗器的额定容量 S=3 U*I额定电抗电抗器通过工频额定电流时的电抗值.X=1000U/I L=U/(I*2пf)*1000二、干式电抗器的种类与用途(2)（一）、电抗器是一个年夜的电感线圈, 根据电磁感应原理, 感应电流的磁场总是阻碍原来磁通的变动, 如果原来磁通减少, 感应电流的磁场与原来的磁场方向一致, 如果原来的磁通增加, 感应电流的磁场与原来的磁场方向相反.根据这一原理, 如果突然发生短路故障, 电流突然增年夜, 在这个年夜的电感线圈中, 要发生一个阻碍磁通变动的反向电势E反, 在这个反向电势E反的作用下, 肯定要发生一个反向的电流, 到达限制电流突然增年夜的变动, 起到限制短路电流的作用, 从而维持了母线电压水平.II负+4I故=5I负3I反=2I负（二）、装设电抗器带来的优点：1、选用遮断容量小的主开关（901）；2、选用遮断容量小的线路开关（951958）；3、小容量的开关体积小、占用空间小、占空中小；4、降低了工程造价；5、倒闸把持方便；（三）、装设电抗器带来的缺点：电抗器正常工作时要消耗一定的电能, 造成一些电压降, 一般在5%左右.（四）、电抗器接线1、变压器高压开关串连电抗器2、母线分段电抗器3、线路串连电抗器4、变压器高压开关并联电抗（五）、分裂电抗器的应用：中间带抽头的分裂电抗器也获得了广泛的应用, 如：东郊变10kV侧分裂电抗器.由于分裂电抗器的两个支路有电磁的联系, 因此, 正常情况下, 它所呈现的电抗值比力小, 压降也小, 当任何一个支路有短路时, 电抗值变年夜, 从而能有效地限制短路电流.电抗器计算公式电抗器计算公式.各种电抗器的计算公式0907 15:41（六）、一般串连电抗器电抗率的选择方法：在实际工程应用中, 我们会遇到因为电抗器的电抗率选择不妥, 至使系统中的谐波放年夜或与系统发生谐振, 对电网造成干扰的问题, 下面自己结合实际工程中的经验, 浅介一般串连电抗器如何选择电抗率.仅用于限制涌流时, 电抗率宜取0.1%到1%；不考虑布景谐波时, 当并联电容器装置接入电网处含有5次及以上谐波时, 电抗率宜取4.4%到6%；当并联电容器装置接入电网处含有3次及以上谐波时, 电抗率宜取12%；而对布景谐波, 配置电抗率应遵循远离原则, 如布景含有5次谐波, 宜配置电抗率为1%的电抗器.下面由电抗器的电抗率的计算公式（N为谐振点, XK%为电抗率）对电抗率的选择方法进行分析.若不考虑布景谐波, 当并联电容器装置接入电网处含有5次及以上谐波时, 以串电抗率为6%的电抗器为例, 根据以上公式可以计算出LC支路的谐振点在4.08处, 此时对5次及以上谐波来说是感性的, 不会对5次及以上谐波放年夜；而对布景谐波, 当并联电容器装置接入电网处含有5次布景谐波时, 以串电抗率为1%的电抗器为例, 根据以上公式可以计算出LC支路的谐振点在10处, 由于此时的谐振点离5次比力远, 所以此时LC支路的5次谐波阻抗也比力年夜, 5次谐波电压就会在LC支路上形成一个比力小的5次谐波电流, 此时LC支路是平安的.四：各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH), 设定需用 360ohm 阻抗, 因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D线圈直径N线圈匝数d线径H线圈高度W线圈宽度单元分别为毫米和mH..空心线圈电感量计算公式:L=(0.01*D*N*N)/(l/D+0.44)线圈电感量 l单元: 微亨线圈直径 D单元: cm线圈匝数 N单元: 匝线圈长度 l单元: cm频率电感电容计算公式:L=25330.3/[(f0*f0)*c]工作频率: f0 单元:MHZ 本题f0=125KHZ=0.125谐振电容: c 单元 F 本题建义c=5001000pf 可自行先决定,或由Q值决定谐振电感: L 单元: 微亨线圈电感的计算公式1.针对环行CORE, 有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数HDC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值年夜小, 可参照Micrometal对比表.例如: 以T5052材, 线圈5圈半, 其L值为T5052(暗示OD为0.5英吋), 经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时, 其L值变动可由l=3.74(查表)HDC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降水平(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(7).（10的负七次方）μs 为线圈内部磁芯的相对磁导率, 空心线圈时μs=1N2 为线圈圈数的平方S 线圈的截面积, 单元为平方米l 线圈的长度, 单元为米k 系数, 取决于线圈的半径（R)与长度(l)的比值.计算出的电感量的单元为亨利.k值表2R/l k三相交流进线电抗器的设计计算被选定了电抗器的额定电压降ΔUL, 再计算出电抗器的额定工作电流I以后, 就可以计算电抗器的感抗 XL. 电抗器的感抗 XL由式（ 3）求得：请登岸:输配电设备网浏览更多信息XL=Δ UL/In (Ω )(3)有了以上数据便可以对电抗器进行结构设计 .电抗器铁芯截面积 S与电抗器压降Δ UL的关系 , 如式（ 4）所示：式中：Δ UL——单位 V；f——电源频率（ Hz）；B ——磁通密度（ T）；N——电抗器的线圈圈数；Ks——铁芯迭片系数取 Ks=0.93.电抗器铁芯窗口面积 A与电流 In及线圈圈数N的关系如式 (5)所示：A=InN/(jKA)(5)式中： j——电流密度 , 根据容量年夜小可按2～ 2.5 A/ mm2选取；KA——窗口填充系数 , 约为 0.4～ 0.5.铁芯截面积与窗口面积的乘积关系如式（ 6）所示：SA=UI/(4.44fBjKsKA× 10－4)（ 6）由式 (6)可知 , 根据电抗器的容量UI(=Δ ULIn)值 , 选用适当的铁芯使截面积 SA的积能符合式 (6)的关系 .假设选用 B=0.6 T, j=200 A/cm2 , Ks=0.93, KA=0.45, 设 A=1.5S,则电抗器铁芯截面与容量的关系为：为了使进线电抗器有较好的线性度 , 在铁芯中应有适当的气隙 . 调整气隙 , 可以改变电感量 . 气隙年夜小可先选定在 2～ 5 mm内 ,通过实测电感值进行调整 .来源:输配电设备网电抗器电感量的测定1 直流电抗器 LDC电感量的测定铁芯电抗器的电感量和它的工作状况有很年夜关系 , 而且是呈非线性的 , 所以应尽可能使电抗器处于实际工作条件下进行测量 . 图 4所示是测量直流电抗器的电路 .在电抗器上分别加上直流电流 Id与交流电流 I～ , 用电容C=200 μ F隔开交直流电路 , 测出 LDC两端的交流电压 U～与交流电流 I～ , 可由式（ 9）、式（ 10）式近似计算电感值 L.2 交流电抗器电感量的测定带铁芯的交流电抗器的电感量不宜用电桥测量 , 因为测电感电桥的电源频率一般是采用 1 000 Hz, 因此测电感电桥只可用于测量空心电抗器 .对于用硅钢片叠制而成的交流电抗器 , 电感量的测量可用工频电源的交流电压表——电流表法测量 , 如图 5所示 . 通过电抗器的电流可以略小于额定值 , 为求准确可以用电桥测量电抗器线圈内阻 rL, 每相电感值可按式（ 11）计算：式中： U——交流电压表的读数 (V)；I——交流电流表的读数 (A)；rL——电抗器每相线圈电阻(Ω ).由于电抗器线圈内阻 rL很小 , 在工程计算中常可忽略五：经典问答1：滤波电抗器的原理滤波电抗器也就是滤波电感, 说白了就是线圈.交流电经半波或全波整流后, 其波形起伏变动很年夜, 对一些要求较高的场所, 这样的电源是没法使用的.交流电流经电感线圈时, 线圈会发生自感电动势, 此电动势会随着电流波形的变动而变动, 并总是要阻止原电动势的增年夜或减小, 输入电流增年夜时, 自感电动势会阻止电流增年夜, 输入电流减小时, 自感电动势会阻止电流减小, 从而到达减小波形的起伏的作用, 就像一根弯曲的绳子穿过一根不太年夜的管子一样, 绳子会被捋直. 感抗即是电感和频率的积, 当电流频率高到一定水平时, 感抗就很年夜了, 这样对高频率交流电来说, 电感就想当于是开路的, 这样可以在电路中起到一个阻隔高频的作用, 而让直流电流和低频的电流通过, 也就是可以滤失落高频波.2：电抗器的作用是什么啊.只是起滤波作用吗？电容串连用电抗器主要有两个作用：1、抑制合闸是的冲击涌流, 由电路原理我们知道, 电容器没充电前电压为0V, 且电容器两端电压不能突变, 所以电容器在投入瞬间理论上相当于短路, 当电网电压不外零时投入电容器会有很年夜的合闸涌流, 对电网和开关器件冲击很年夜；而电抗器（即电感）正好相反, 他傍边的电流不能突变, 因合闸涌流的前锋很陡（即突变量很年夜）, 它要通过电抗器, 电抗器中发生很高的反电动势阻止其通过, 所以串连电抗器后能有效的降低合闸涌流；2、具有抑制一定频率谐波的功能, 电容器与电抗器串连组成了一个LC串连电路, 他具有特定的固有频率f=1/(2TT(LC)^1/2)；当外界频率即是他的固有频率时理论上LC回路暗示出零阻抗, 通常高压串连电抗器经常使用有 4.5%、5%、5.5%、6%、12%等几种,分别用来抑制5、4、3次谐波.3：变频器进线侧加电抗器和滤波器的工作原理滤波器滤除传导干扰, 电抗器降低5,7次谐波.都是从电磁兼容方面考虑的4：变频器进线侧装置进线电抗器, 变频器出线侧装置出线电抗器, 请问两种电抗器的区别？。

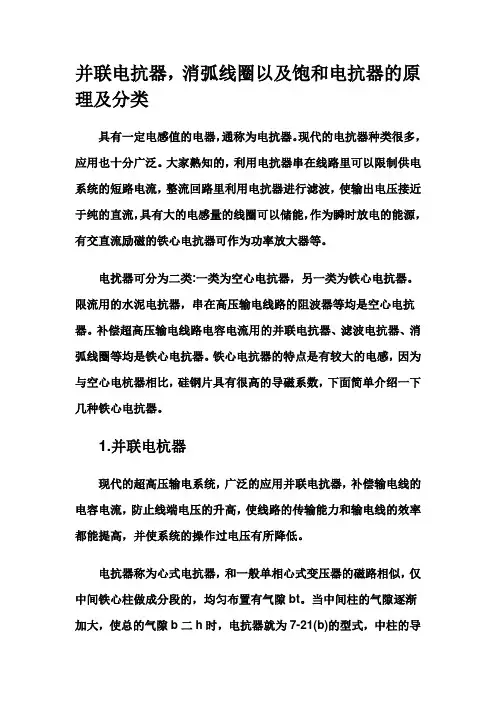

并联电抗器,消弧线圈以及饱和电抗器的原理及分类
并联电抗器，消弧线圈以及饱和电抗器的原理及分类具有一定电感值的电器，通称为电抗器。
现代的电抗器种类很多，应用也十分广泛。
大家熟知的，利用电抗器串在线路里可以限制供电系统的短路电流，整流回路里利用电抗器进行滤波，使输出电压接近于纯的直流，具有大的电感量的线圈可以储能，作为瞬时放电的能源，有交直流励磁的铁心电抗器可作为功率放大器等。
电扰器可分为二类:一类为空心电抗器，另一类为铁心电抗器。
限流用的水泥电抗器，串在高压输电线路的阻波器等均是空心电抗器。
补偿超高压输电线路电容电流用的并联电抗器、滤波电抗器、消弧线圈等均是铁心电抗器。
铁心电抗器的特点是有较大的电感，因为与空心电杭器相比，硅钢片具有很高的导磁系数，下面简单介绍一下几种铁心电抗器。
1.并联电杭器现代的超高压输电系统，广泛的应用并联电抗器，补偿输电线的电容电流，防止线端电压的升高，使线路的传输能力和输电线的效率都能提高，并使系统的操作过电压有所降低。
电抗器称为心式电抗器，和一般单相心式变压器的磁路相似，仅中间铁心柱做成分段的，均匀布置有气隙bt。
当中间柱的气隙逐渐加大，使总的气隙b二h时，电抗器就为7-21(b)的型式，中柱的导磁材料完全省去，一般称为带磁屏蔽的无心电抗器，或称为壳式电抗器。
假定电抗器上加有正弦的交流电压，铁心不饱和，并略去漏磁通的影晌，则间隙长度与电抗器的容盘关系可用下式表达对于一定气隙体积来说，电抗器容量的增加与磁通密度的平方成正比，而与电执器型式无关。
对于心式电杭器，磁通密度可以选定在适当的范围实际设计值在12000-16000高斯之内。
为了减低电抗器的振动，一般均用较低的磁通密度。
铁心中的磁通，流过气隙时，一部分垂直穿过，另一部分则由气隙外面绕过,称‘绕行磁通”，气隙过大，绕行磁通越多。
绕行磁通垂直穿过硅钢片边缘时，将产生很大的涡流损耗。
经研究，对于平行叠片式铁心，其边缘的附加损耗可达100瓦/公斤，超过了硅钢片标准的20-30倍。
电抗器 iec标准
电抗器 iec标准电抗器IEC标准。
电抗器是一种用于电力系统中的无源电气设备，其作用是在电力系统中提供无功功率补偿和稳定电压的功能。
在国际上，电抗器的设计和制造需要符合一定的标准，其中IEC标准是最为常见和广泛接受的国际标准之一。
首先，IEC标准对电抗器的分类和命名进行了明确的规定。
根据IEC标准，电抗器可以分为固定电抗器和可调电抗器两大类。
固定电抗器包括固定电感器和固定电容器，而可调电抗器则包括可调电感器和可调电容器。
此外，IEC标准还对电抗器的额定参数、工作条件、安全要求等方面做出了详细的规定，确保了电抗器在设计和制造过程中的安全可靠性。
其次，IEC标准对电抗器的性能测试和试验方法进行了规范。
根据IEC标准，电抗器在出厂前需要进行一系列的性能测试，包括电气参数测试、绝缘测试、温升试验等。
这些测试可以有效地评估电抗器的性能和可靠性，确保其在实际运行中能够稳定可靠地工作。
同时，IEC标准还规定了电抗器在运行过程中的监测和检测方法，以及对电抗器进行定期维护和检修的要求，保证了电抗器的长期稳定运行。
此外，IEC标准还对电抗器的设计和制造过程进行了严格的规范。
根据IEC标准，电抗器的设计和制造需要符合一系列的技术要求和工艺规定，包括材料选用、结构设计、制造工艺等方面。
这些规定可以有效地提高电抗器的品质和可靠性，确保其在实际运行中能够稳定可靠地工作。
总的来说，IEC标准对电抗器的设计、制造、测试和运行过程进行了全面的规范，确保了电抗器在电力系统中的安全可靠运行。
作为电力系统中重要的无源电气设备，电抗器的质量和可靠性直接影响着电力系统的稳定运行，因此遵循IEC标准对电抗器进行设计和制造具有重要的意义。
在未来的发展中，我们需要进一步加强对IEC标准的理解和应用，不断提高电抗器的设计制造水平，为电力系统的安全稳定运行提供更加可靠的保障。
电抗器命名规则-概述说明以及解释
电抗器命名规则-概述说明以及解释1.引言1.1 概述电抗器命名规则是电工领域中的重要知识之一，对于正确理解和使用电抗器具有重要的指导意义。
电抗器是一种被广泛应用于电路中的电气元件，其作用是对电流的变化产生阻抗，限制电流的流动。
在电力系统中，电抗器的作用不可或缺，可以用于电压的稳定、电流的平衡以及电能的传输。
概括来说，电抗器是一种由电感和电容器组成的元件，通过电感和电容的相互作用，可以实现对电流频率的调节，进而对电路中的电能进行有效的控制。
在电路中，电抗器通常被用在各种电子设备、变频器和变压器等电气设备中，起到保护、平衡电流和控制电路中电压的作用。
电抗器的分类主要包括电感器（inductor）和电容器（capacitor）。
电感器具有电感的特性，对于电流的变化具有阻碍作用，可以将电能存储在磁场中，并且在需要时释放出来；而电容器则具有电容的特性，对于电压的变化有一定的吸收能力，可以将电能存储在电场中，并在需要时释放出来。
电感器和电容器的不同特性使得它们在电路中的应用有所不同，但它们都是电抗器的重要组成部分。
在本文中，我们将重点介绍电抗器的命名规则。
正确的命名规则可以帮助我们准确地识别和区分不同类型的电抗器，避免错误的使用和操作。
本文将以电抗器的定义和作用为基础，进一步介绍电抗器的分类和特点，并深入探讨电抗器命名规则的重要性和基本规则。
通过深入了解电抗器命名规则，我们可以更好地应用电抗器于实际工程中，正确选择和使用合适的电抗器，提高电路的效率和可靠性。
同时，对于电工从业人员和电气工程师来说，掌握电抗器命名规则也是提高专业技能和职业素养的重要内容。
在接下来的章节中，我们将进一步介绍电抗器的定义和作用，以及电抗器的分类和特点，从而为电抗器命名规则的探讨打下基础。
同时，我们将探讨电抗器命名规则的重要性以及基本的命名规则。
通过系统地学习和理解这些内容，相信读者们能够更好地应用和理解电抗器命名规则，为电气工程实践提供有力的支持。
电 抗 器
使用条件：
安装在户外，环境温度：-30℃～+40℃。 海拔高度≤1000米。安装场所无影响电抗器 绝缘的气体、蒸气、化学沉积灰尘和污垢。 励磁特性： 130%额定电压电抗值为线性，铁心饱和后 不小于额定电抗的70%。额定阻抗偏差 ±5%，三相电抗值平衡率不超过±2%。
订货须知：
结构特点： 消弧线圈的铁心同单相铁心电抗器的铁心相同，心柱分成若一干段， 便于调电感，线圈由铜导线绕制而成，线圈有多个抽头，用于调节电 抗值，所有产品都有一个110伏10安培的信号线圈外配电流互感器。
订货须知：
规格型号 额定电压 额定电流 调节级数
6、平波电抗器
PKDG（铁心、单相）平波电抗器。 平波电抗器用在直流侧。在直流系统为消除脉冲电压、限制短路电流、 保证系统电压平滑稳定、改善直流电机换向起良好作用。 铁心式平波电抗器是单相结构，其结构特点和其它单相铁心电抗器相 同。
1、并联电抗器的型号: 电压等级 kV 额定容量 kvar 设计序号 产品型号字母 2、串联电抗器的型号:
kV
电抗 % 系统额定电压
额定容量 kvar 设计序号 产品型号字母
3、其它电抗器的型号：
特殊使用环境代号 电抗%或mH 额定电流A 电压等级 kV 设计序号 产品型号字母
（三）几种电抗器的型号解释、功 能、应用及订货须知
订货须知： 电抗器的规格型号 电抗器的额定电压 额定电流及最大电流 电感值及其裕度 工作频率 绝缘等级 冷却方式
7、启动电抗器QK
启动电抗器与启动柜配套构成综合启动器。用于控制鼠笼式电动机的 启动电流，增加启动转矩，保护电动机安全运行。电动机可是高压 10kV，也可是低压的。 Q 启 动 器 K 电 抗 S 三 相 （G） 干 启动容量 额定电压
电抗器培训资料(入门必备)
电抗器培训培训人：高先生QQ:471810252培训内容一、电抗器介绍1.1电抗器分类及作用二、电抗器原理及特点2.1变频器用电抗器2.1.1工作原理2.1.2参数计算2.1.3选型2.2无功补偿用电抗器2.1.1工作原理2.1.2参数计算2.1.3选型三、电抗器工艺3.1主要材料及其特性3.1.1磁性材料3.1.2导体3.1.3绝缘材料3.1.4机械紧固件3.2工艺流程3.2.1卷曲3.2.2矽钢片堆叠3.2.3组立3.2.4浸漆3.2.5包装电抗器介绍1.1、电抗器分类及作用1.1.1分类电抗器：又叫电感器，即电感线圈，英文名reactor。
目前市场上运用广泛的主要有以下两类：变频器用电抗器和无功补偿用电抗器。
变频器用电抗器主要分为：输入电抗器（又叫进线电抗器）、输出电抗器（又叫出线电抗器）以及直流电抗器（又叫平波电抗器或者DC电抗器）。
无功补偿用电抗器主要分为：解谐电抗器（又叫消谐电抗器或者串联电抗器)和滤波电抗器！其他电抗器还有限流电抗器、阻尼电抗器等等。
名称运用场合作用输入电抗器变频器输入侧保护变频器，抑制电网中的谐波，防止因误操作造成的突波输出电抗器变频器输出侧减小dv/dt以及输电线的分布电容对负载的影响直流电抗器变频器整流输出侧与逆变输入侧之间改善电流波形，减小直流电路中的纹波，防止整流桥损坏解谐电抗器无功补偿系统中的电容器前段抑制电网中的谐波，保护电容器的正常运行滤波电抗器与电容器串联，并联再含有谐波的电网中消除电网中的某一次谐波，达到保护电网中设备的目的1.1.2运用场合及作用电抗器原理及特点2.1变频器用电抗器变频器用电抗器主要分为：输入电抗器（又叫进线电抗器）、输出电抗器（又叫出线电抗器）以及直流电抗器（又叫平波电抗器或者DC电抗器）。
2.1.1工作原理1.输入电抗器：当电网输入电压发生波动时，对电网中的波动部分进行限制，以磁转换的形式抑制波动的电压，从而达到稳定电网电压的目的！2.输出电抗器：变频器的SPWM脉冲波形电压通过输出电抗器时，电抗器能够有效的较低电压的变化率，使输出电压的波形更加平缓，也能够减小输电线上的分布电容对负载的影响，减小电机的涡流损耗!3.直流电抗器：主要用于直流电路中，与电容一起形成一个滤波回路，用于消除电网中的纹波，得到更好的直流电压的目的。
电抗器的原理分类作用应用
电抗器的原理分类作用应用
一、电抗器的原理
电抗器是电路中常用到的一种元件，它的功能是把电能转换成热能，
电流通过电阻后，把多余的电能变成热能散发出去，从而阻止电流的通过。
它可以限制电流的大小，保护元器件免受损坏，同时也可以把不稳定的电
压变成稳定的电压。
电抗器的基本原理是利用可以电流通过的金属线圈或碳片来把电流转
换成热能，从而抑制电流。
简单来说，它就是用金属线圈或碳片作为电阻，把电流转换成热能，抑制电流通过。
由于电流需要在金属线圈或碳片中历
经一定的电阻，所以它们所产生的热能越大，它们的电阻值就越大。
二、电抗器的分类
1、绝缘类型电抗器：绝缘类型电抗器是以陶瓷片为介质，金属片为
能量发射体，陶瓷片上有一层绝缘材料，以把金属片与介质隔离开来，使
得金属片的电阻值可以调整，因此它被称为“绝缘类型电抗器”。
2、螺旋类型电抗器：螺旋类型电抗器的特点是线圈旋转而形成，使
电阻可以调节，这种类型的电抗器的细小半径线圈通常用于电视、无线电、声音的调节和功率的控制，它可以非常精确地控制电流大小。
3、温度稳定电抗器：温度稳定电抗器是一种特殊的电抗器。
什么是平波电抗器_平波电抗器的分类
什么是平波电抗器_平波电抗器的分类一、什么是平波电抗器平波电抗器用于整流以后的直流回路中。
整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。
这种纹波往往是有害的，需要由平波电抗器加以抑制。
直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。
直流供电的晶闸管电气传动中，平波电抗器也是不可少的。
平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。
平波电抗器和直流滤波器一起构成直流T型谐波滤波网，减小交流脉动分量并滤除部分谐波，减少直流线路沿线对通信的干扰和避免谐波使调节不稳定。
平波电抗器还能防止由直流线路产生的陡波冲击进入阀厅，使换流阀免遭过电压的损坏。
当逆变器发生某些故障时，可避免引起继发的换相失败。
可减小因交流电压下降引起逆变器换相失败的机率。
当直流线路短路时，在整流侧调节配合下，限制短路电流的峰值。
电感值并不是越大越好，因为电感的增大对直流输电系统的自动调节特性有影响。
在直流输电系统中，当直流电流发生间断时，会产生较高过电压，对绝缘不利，使控制不稳定。
平波电抗器通过限制由快速电压变化所引起的电流变化率来防止直流电流的间断，从而降低换流器的换相失败率。
二、平波电抗器的分类1、按型式分类（1）油浸式平波电抗器油浸式平波电抗器的结构与变压器相似，主要由线圈、铁芯和油箱、套管、冷却系统等部件组成。
油浸式平波电抗器因构造上有铁芯，其负荷电流与磁性成非线性关系。
】油浸式平波电抗器优点：油浸式平波电抗器由于有铁芯，因此要增加单台电感量较容易；油浸式平波电抗器的油纸绝缘系统很成熟，运行也很可靠；油浸式平波电抗器安装在地面上，因此重心低，抗震性能好；油浸式平波电抗器采用干式套管穿入阀厅，取代了水平穿墙套管，解决了水平穿墙套管的不均匀湿闪问题；油浸式平波电抗器的垂直套管也采用干式套管，使其发生污闪的概率降低。
电抗器的分类及作用
电抗器的分类及作用一、电抗器的分类：按结构及冷却介质、按接法、按功能、按用途进行分类。
1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2 按接法：分为并联电抗器和串联电抗器。
3 按功能：分为限流和补偿。
4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器作为无功补偿手段，在电力系统中是不可缺少的。
并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB 左右。
限流电抗器：限流电抗器一般用于配电线路。
从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。
阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。
这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3 次至17 次的谐振滤波或更高次的高通滤波。
直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。
电力部门对于电力系统中的谐波有具体规定。
p 消弧线圈：消弧线圈广泛用于lOkV-6kV 级的谐振接地系统。
由于变电所的无油化倾向，因此35kV 以下的消弧线圈现很多是干式浇注型。
p 平波电抗器：平波电抗器。
电抗器基础知识
电抗器基础知识一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。
1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2 按接法：分为并联电抗器和串联电抗器。
3 按功能：分为限流和补偿。
4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器作为无功补偿手段，在电力系统中是不可缺少的。
并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。
限流电抗器：限流电抗器一般用于配电线路。
从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。
阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。
这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。
电抗器_百度百科
2、并联电抗器：里面通过的交流，并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗电流。
3、串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器，属于高感值电抗器。
4、调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19
场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
电抗器的接线分串联和并联两种方式。
串联电抗器通常起限流作用，并联电抗器经常用于无功补偿。
目前主要用于无功补偿和滤波．
1.半芯干式并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电压，保证线路可靠运行。
合作编辑者
薇薇小树 、百科ROBOT 、糊涂哞哞 、青春飞扬小鑫 、大树呵呵 、184632698 更多
如果您认为本词条还需进一步完善，百科欢迎您也来参与编辑词条在开始编辑前，您还可以先度百科吧。 词条统计
配电变压器 软起动器 组合电器 直流电源 消弧线圈 自动空气开关
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电抗器的分类及作用
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为 7种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
一、电抗器概念
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
二、电抗器分类：
按结构及冷却介质、按接法、按功能、按用途进行分类。
1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2 按接法：分为并联电抗器和串联电抗器。
3 按功能：分为限流和补偿。
4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器作为无功补偿手段，在电力系统中是不可缺少的。
并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。
限流电抗器：限流电抗器一般用于配电线路。
从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。
阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。
这一点，作用与限流电抗器相
类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3次至17次的谐振滤波或更高次的高通滤波。
直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。
电力部门对于电力系统中的谐波有具体规定。
p
消弧线圈：消弧线圈广泛用于lOkV-6kV级的谐振接地系统。
由于变电所的无油化倾向，因此35kV以下的消弧线圈现很多是干式浇注型。
平波电抗器：平波电抗器用于整流以后的直流回路中。
整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的。
这种纹波往往是有害的，需要由平波电抗器加以抑制。
直流输电的换流站都装有平波电抗器，使输出的直流接近于理想直流。
直流供电的晶闸管电气传动中，平波电抗器也是不可少的。
直流控制的饱和电抗器：串在电路中的扼流式或自饱和饱和电抗器，在电压正弦波的周期内，饱和电抗器在饱和前吸收了一定的伏-秒，达到饱和，以后就呈全开放状态。
因此其输出电压是非正弦的，这种饱和电抗器的作用与晶闸管相似。
电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止
感应装置称为电抗器。
电抗器的作用
电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
220kV、110kV、35kV、10kV 电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：
（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。
（2）改善长输电线路上的电压分布。
（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。
（4）在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。
（5）防止发电机带长线路可能出现的自励磁谐振现象。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
电抗器的接线分串联和并联两种方式。
串联电抗器通常起限流作用，并联电抗器经常用于无功补偿。
