电子凸轮概述

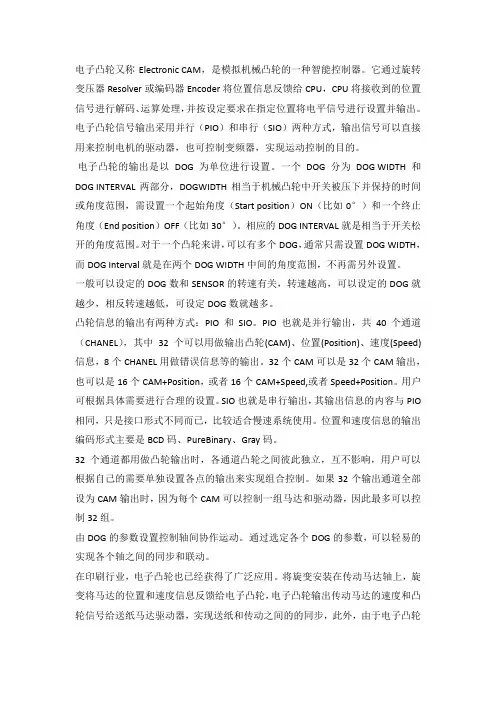

电子凸轮又称Electronic CAM，是模拟机械凸轮的一种智能控制器。
它通过旋转变压器Resolver或编码器Encoder将位置信息反馈给CPU，CPU将接收到的位置信号进行解码、运算处理，并按设定要求在指定位置将电平信号进行设置并输出。
电子凸轮信号输出采用并行（PIO）和串行（SIO）两种方式，输出信号可以直接用来控制电机的驱动器，也可控制变频器，实现运动控制的目的。
电子凸轮的输出是以DOG为单位进行设置。
一个DOG分为DOG WIDTH和DOG INTERVAL两部分，DOGWIDTH相当于机械凸轮中开关被压下并保持的时间或角度范围，需设置一个起始角度（Start position）ON（比如0°）和一个终止角度（End position）OFF（比如30°）。
相应的DOG INTERVAL就是相当于开关松开的角度范围。
对于一个凸轮来讲，可以有多个DOG，通常只需设置DOG WIDTH，而DOG Interval就是在两个DOG WIDTH中间的角度范围，不再需另外设置。
一般可以设定的DOG数和SENSOR的转速有关，转速越高，可以设定的DOG就越少，相反转速越低，可设定DOG数就越多。
凸轮信息的输出有两种方式：PIO和SIO。
PIO也就是并行输出，共40个通道（CHANEL），其中32个可以用做输出凸轮(CAM)、位置(Position)、速度(Speed)信息，8个CHANEL用做错误信息等的输出。
32个CAM可以是32个CAM输出，也可以是16个CAM+Position，或者16个CAM+Speed,或者Speed+Position。
用户可根据具体需要进行合理的设置。
SIO也就是串行输出，其输出信息的内容与PIO 相同，只是接口形式不同而已，比较适合慢速系统使用。
位置和速度信息的输出编码形式主要是BCD码、PureBinary、Gray码。
32个通道都用做凸轮输出时，各通道凸轮之间彼此独立，互不影响，用户可以根据自己的需要单独设置各点的输出来实现组合控制。
电子凸轮控制器的原理及应用
