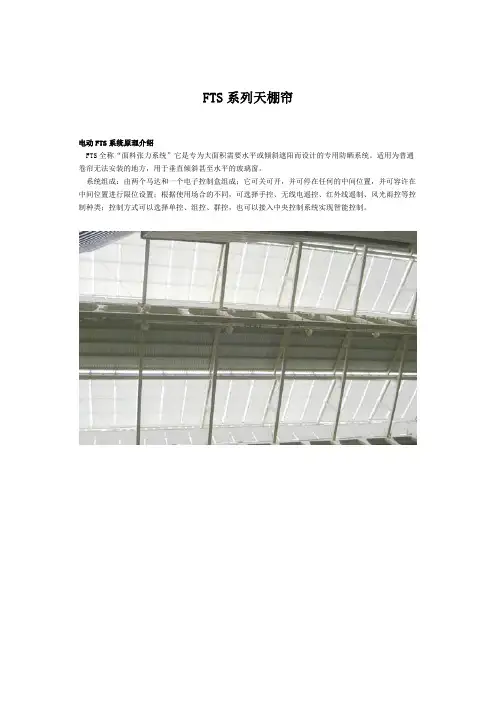

FSS天棚帘帘设计说明

阜阳海亮·上府项目S-1#商业楼采光顶电动窗帘及广告挂点项目

设计施工图

2016年03月

●卷管

卷管是电动卷帘系统实现其遮阳功能的关键部件，需要考虑整幅帘子的重量问题，同时也必

须满足其挠度要求。为减轻系统的整体重量之要求，卷管将采用铝合金（6063-T5执行标准

GB5237-2000）挤压圆管。卷管管径为85mm、63mm；

●牵引杆

牵引杆是安装于天篷帘面料的前部，起着牵引舒展面料的作用。为了使帘子面料运行平稳，

舒展平整，牵引杆必须达到一定的强度，其外形规格为41.3*40mm，截面形状为双面弧形，外观大

方，表面喷涂处理，材质为铝合金（6063-T5执行标准GB5237-2000）的挤压杆。

●尾塞

选用尼龙材质尾塞，尼龙尾插与卷管接触起到减震作用，可以大大的降低系统的整体噪音。

●安装支架

安装支架采用冲压工艺加工而成，材质为厚度5mm的优质碳素结构钢，表面镀锌防腐处理，

保证结构的安全可靠。

⏹合肥帘动时代窗饰制品有限公司

2、电动卷帘系统

2-1产品介绍

电动卷帘是采用管状电机为动力的电动卷式窗帘机构。它的操作只需拨动电源开关，操作简

便、工作安静平稳，是手动卷帘的升级换代产品。电机直接安装在铝合金卷管内，既减少了窗帘

箱的体积和力的传动环节，又避免外界对电机的影响，增加了机构的可靠性。卷管为优质铝合金

材料，强度高，且不易变形；表面进行阳极氧化处理，防老化、耐腐蚀。安装支架选用高强度合

金钢，抗弯、抗剪强度大，保证机构安装使用的安全可靠性。

电动卷帘可搭配不同样式的面料展现出遮阳、透景、遮光等多种效果，具有抗紫外线、环保

节能、美化环境、安装占用空间小等多种功能，适用于各种办公场所和公寓建筑。

电动卷帘系统控制原理是通过控制系统控制马达正转或反转，转动的马达经转轮将动力传输

给卷管并驱动卷管转动,从而将缠绕其上的面料卷起和放下实现遮阳效果。
