城市给排水紫外线消毒设备
净水行业相关标准完整版
净水行业相关标准 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】净水行业相关标准(1)目前已有的净水器国家标准GB/T19249-2003 反渗透水处理设备GB/T19837-2005城市给排水紫外线消毒设备GB/T30306-2013《家用和类似用途饮用水处理内芯通用要求》、GB/T30307-2013《家用和类似用途饮用水处理装置通用要求》、（2）目前已有的净水器行业标准CJ3023-1993活性炭净水器（城镇建设行业标准）CJ3026-1994饮用水一体化净水器（城镇建设行业标准）CJ/T3066-1997内磁水处理器（城镇建设行业标准）CJ/T119-2000反渗透水处理设备CJ/T204-2000生活饮用水紫外线消毒器（城镇建设行业标准）CJ/T168-2002纯水机（城镇建设行业标准）CJ/T170-2002超滤水处理设备（城镇建设行业标准）CJ/T169-2002微滤水处理设备（城镇建设行业标准）ZBY99007-1989矿化水器（原轻工业部标准）QB1979-1994人工矿泉水器（原轻工业部标准）YY/T0280-1995电热蒸馏水器（医药行业标准）HG/T3313-1998电子式水处理器（化工行业标准）HY/T060-2002中空纤维超滤装置（海洋行业标准）HY/T068-2002饮用纯净水设备系统SRO系统反渗透设备（海洋行业标准）HJ/T270-2006反渗透水处理装置CAS124-2007电解制水机（中国保健协会标准）QB/T 4100-2010饮水机专用净水器（轻工行业标准）QB/T4143-2010家用和类似用途超滤净水机（轻工行业标准）QB/T4144-2010家用和类似用途反渗透净水机（轻工行业标准）QB/T4692-2014《家用和类似用途净水机维修维护服务规范》QB/T4693-2014《家用和类似用途连续式净水机安装规范》QB/T4694-2014《家用和类似用途龙头式净水器》QB/T4695-2014《家用和类似用途前置过滤器》QB/T4697-2014《家用和类似用途反渗透净水机、纳滤净水机专用加压泵》QB/T4698-2014《家用和类似用途软水机》（3）卫生部卫生规范卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——一般水质处理器卫生部卫法监发[2001]第161号文附件4B生活饮用水水质处理器卫生安全与功能评价规范——矿化水器卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置卫生部卫法监发[2005]第336号文附件生活饮用水消毒剂和消毒设备卫生安全评价规范。
污水厂紫外线消毒系统设备工艺原理
污水厂紫外线消毒系统设备工艺原理污水处理是现代城市环境保护的重要任务之一，紫外线消毒技术是污水处理过程中的一种常用技术。
本文将对污水厂紫外线消毒系统设备工艺原理进行解析。
紫外线消毒技术概述紫外线消毒技术是指利用紫外线杀灭水中细菌、病毒等有害微生物的技术。
其原理是利用紫外线破坏细菌和病毒的DNA分子结构，从而达到杀菌、消毒的目的。
该技术具有无污染、无毒性、无残留、无需添加化学药剂等优点，被广泛应用于水处理、污水处理、食品加工、医药、化妆品等领域。
污水厂紫外线消毒系统设备污水厂紫外线消毒系统设备由紫外线灯管、反应室、传感器、智能控制系统等组成。
其中，紫外线灯管是紫外线消毒的核心部件，反应室是污水与紫外线灯管进行反应的地方，传感器主要用于监测反应室内的水质参数，智能控制系统则控制整个系统的运行。
污水厂紫外线消毒系统工艺原理污水厂紫外线消毒系统工艺原理是紫外线灭菌作用的原理。
当压力水通过反应室时，通过收缩消毒设备，当污水通过紫外线灯管区域时，水中的有害微生物会被紫外线杀死。
紫外线消毒所需的光源是紫外线，其波长范围在200nm-300nm之间。
当细菌或病毒等微生物经过此区域后，其DNA分子中的连成链的氨基酸发生氧化反应，阻断了其生长和繁殖。
这样，污水中的有害微生物就会被彻底消灭，达到杀菌、消毒的目的。
污水厂紫外线消毒系统设备的优点污水厂紫外线消毒系统设备有以下优点：•无需添加化学药剂，无对人体、环境的污染•处理效果好，杀灭率高，对细菌、病毒等微生物有极强的破坏力•操作简单、维护成本低污水厂紫外线消毒系统设备的使用污水厂紫外线消毒系统设备应用广泛，可用于饮用水、工业废水、污水处理厂出水等。
同时，在食品加工、医药、化妆品等领域也得到了广泛的应用。
结论紫外线消毒技术是一种常见的杀菌、消毒技术，被广泛应用于水处理、污水处理、食品加工、医药、化妆品等领域。
污水厂紫外线消毒系统设备是一种先进、高效、无污染的消毒技术，可满足对微生物消灭要求高的场合。

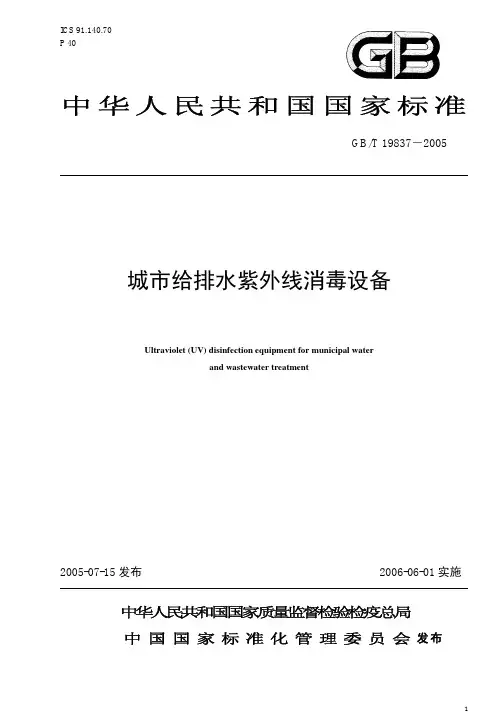

紫外线消毒器国家标准规定
2006-06-01 实施
中华人民共和国国家质量监督检验检疫总局 中 国 国 家 标 准 化 管 理 委 员 会 发布
1
GB/T19837—2005
目次
前 言 .............................................................................. I 1 范围 ................................................................................ 1 2 规范性引用文件 ...................................................................... 1 4 设备分类........................................................................... 3 5 技术要求 ............................................................................ 3 6 测试与检测 .......................................................................... 5 7 检验规则 ............................................................................ 5 8 标志、包装、运输、贮存 .............................................................. 6 附录 A （规范性附录） 紫外灯寿命、老化系数检测方法 .................................... 7 A.1 紫外灯老化定义 .................................................................... 7 A.2 紫外灯老化系数检测 ................................................................ 7 A.3 紫外灯输出功率、紫外灯老化系数、紫外灯运行寿命的检测 .............................. 7 附录 B（规范性附录） 紫外灯套管结垢系数检测方法 8 ...................................... 8 B.1 套管结垢定义 ...................................................................... 8 B.2 结垢系数检测 ...................................................................... 8 B.3 仪器使用 .......................................................................... 8 B.4 检测方法 .......................................................................... 8 B.5 注意事项 .......................................................................... 9 附录 C （规范性附录） 紫外线有效剂量检测方法 ......................................... 10 C.1 检测原理 ......................................................................... 10 C.2 检测准备 ......................................................................... 10 C.3 检测步骤 ......................................................................... 10 附录 D （规范性附录） 紫外线平均剂量检测方法 ......................................... 12 D.1 适用范围 ......................................................................... 12 D.2 平行光束测试仪 ................................................................... 12 D.3 检测采样 ......................................................................... 12 D.4 检测步骤 ......................................................................... 12 D.5 安全操作要求 ..................................................................... 13 D.6 测试结果表述 ..................................................................... 13 附录 E （资料性附录） 紫外线消毒设备的设计要求........................................ 14 E.1 设计基础数据 ..................................................................... 14 E.2 紫外线剂量的计算 ................................................................. 14 E.3 紫外线消毒设备的选择 ............................................................. 14 E.4 紫外线消毒设备尺寸的设计.......................................................... 15 E.5 紫外线消毒设备明渠的设计.......................................................... 15
紫外线消毒设备说明书
紫外线消毒系统安装使用说明书（含检修维护手册）（安装使用产品前，请阅读使用说明书）目录第1章警示 (3)第2章概述 (4)第3章系统使用条件与技术参数 (5)第4章系统安装 (6)第5章系统维护 (11)第6章电气与控制 (17)第7章故障处理与维修步骤 (18)第1章警示下列事项必须认真阅读执行以防严重事故发生！严禁用肉眼直视裸露的紫外灯光线，以防眼睛受紫外光严重伤害。
设备灯源模块及控制柜排架必须严格接地，严防触电事故。
通电前一定要盖好工程盖板，严禁带电打开。
所有操作维护都必须先戴上防紫外光眼镜才能进行。
非授权电工不得擅自打开系统控制柜。
严禁改变设备灯管配置，以免影响消毒效果。
严禁未接灯管前通电，以免损坏电控系统。
玻管洗涤剂有腐蚀性，操作时应注意安全，做好防护准备，不能溅到皮肤与眼睛等处！排架调试前水要旁通，以免损坏排架。
严禁水位超过排架的横梁底部位置，同时应注意避免电气柜体浸水！第2章概述金川环保紫外水消毒系统采用国际上九十年代末先进的现代紫外消毒技术，以特殊的设计、工艺和材料制造的高效率、高强度、长寿命的紫外消毒装置为基础，利用紫外线所具有的高效、广谱杀灭能力来杀灭水中的细菌、病毒、寄生虫、原生物等，达到水净化和消毒的目的。
紫外消毒技术具有高效、廉价、长寿、无需添加任何物质、不产生任何二次污染的特点，近几年来以其独特的优越性在水处理领域倍受青睐，越来越广泛地应用于饮用水、工农业、食品、制药行业生产用水、工业回用水及污水灭菌消毒处理。
JUVC 型紫外消毒系统主要由排架式消毒模块、镇流器及中央控制柜（人机界面及配电）、接线电箱、水位控制溢流堰、安装架、遮光板等组成。
消毒模块是本系统主体，紫外灯及其清洗装置安装在消毒模块中，根据用户实际需求、处理量和不同水质特点采用相适应的模块；消毒模块置于消毒渠内，渠面上铺设盖板。
系统工作时，需处理的水按设计要求的流速流过消毒模块，特制高效紫外灯辐射出强紫外光线（波长）。
紫外线消毒设备技术说明
紫外线消毒设备技术说明一、主要技术参数二、主要结构及技术要求1、主要结构紫外系统应能安装于明渠中，为保证消毒效果，紫外消毒模块的灯管额定总功率满足设计辐射剂量。
整个系统的构造如下：（1）每条明渠中紫外消毒模块组数：1组（可由投标人根据其系统情况做适当调整）。
（2）每个紫外灯模块中灯管数：由制造商根据其系统情况决定。
所有灯管彼此互相平行且为均匀排列，灯管与水流方向顺流。
所有灯管和灯管电极完全浸没在污水中，灯管由污水自然冷却以保。
（3）配电中心：至少1个包括镇流器及电源部分的配电中心。
（4）系统控制中心：至少1个包括现场控制系统及进行远程监测和控制的通讯接口的紫外系统控制中心。
（5）清洗系统：灯管清洗采用机械自动清洗，通过活塞、滑动导杆及拖杆的机械结构，能够实现准确的机械运动，确保清洗效果。
另外由于各种水草、垃圾等杂物和其它机械不可自动清洗掉的杂物将悬挂在紫外系统排架上，系统灯管排架可以定期离水人工清洗维护及清除杂物。
（6）气动系统提供一个供给自动清洗系统所需动力的气动系统的所有部件，该系统包括压缩机、气罐、配气系统、气缸以及其它气动传动组件对石英套管进行清洗。
（7）紫外光强探头： 1个（8）低水位探头： 1个（9）水位控制装置：采用溢流堰式控制水位2、总体技术要求（1）本紫外线消毒系统为自动可变输出功率系统,可根据污水厂流量及紫外光透光率的变化来调节输出功率。
单根灯管发光转换效率不得低于40%。
（2）为保证系统稳定及消毒效果，紫外消毒系统的灯管额定功率不得低于30kw。
（3）该紫外消毒系统必须保证；在峰值流量和紫外透光率为65%时，系统在灯管寿命终点所能实现的有效紫外剂量，即紫外消毒系统的生物验定剂量不小于16000μws/cm2。
（4）所有连接紫外灯与镇流器的线缆不得暴露在污水和紫外光中，应具有可靠的保护措施。
（5）紫外灯模块从设计上应考虑到工厂的操作人员方便更换灯管和石英套管。
（6）灯管为低压高强度紫外灯，应采用特制合金钨丝，高熔点，沸点，不易蒸发灯管经过预热处理以提高其寿命。
紫外线消毒器卫生要求
紫外线消毒器卫生要求1 范围本标准规定了紫外线消毒器的原材料要求、技术要求、应用范围、使用方法、检验方法、标志与包装、运输与贮存、铭牌和使用说明书及注意事项。
本标准适用于以C波段紫外线（波长范围为200 nm~280 nm）为杀菌因子的紫外线消毒器。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的应用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB 5749 生活饮用水卫生标准GB/T 10682 双端荧光灯性能要求GB/T 14294-2008 组合式空调机组GB/T 15144 管形荧光灯用交流电子镇流器性能要求GB 15982 医院消毒卫生标准GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准GB/T 17262 单端荧光灯性能要求GB/T 17263 普通照明用自镇流荧光灯性能要求GB 17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T 18202-2000 室内空气中臭氧卫生标准GB/T 18204.9 游泳池水微生物检验方法细菌总数测定GB 18466 医疗机构水污染物排放标准GB/T 19258 紫外线杀菌灯GB 19510.1 灯的控制装置第1部分：一般要求和安全要求GB/T 19837-2005 城市给排水紫外线消毒设备GBZ/T 189.8 工作场所物理因素测量第8部分：噪声GB ××××消毒产品标签说明书通用要求HJ/T 91 地表水和污水监测技术规范3 术语和定义下列术语和定义适用于本文件。
3.1紫外线杀菌灯ultraviolet germicidal lamp直接利用紫外线达到消毒目的的特种电光源。
3.2紫外线消毒ultraviolet disinfection利用病原微生物吸收波长在200 nm~280 nm间的紫外线能量后，其遗传物质发生突变导致细胞不再分裂繁殖，达到灭活病原微生物的目的的消毒方式。
污水处理配套紫外线消毒器设备设备工艺原理
污水处理配套紫外线消毒器设备设备工艺原理1. 紫外线消毒器设备的工作原理1.1 紫外线消毒器设备的概述紫外线消毒器设备是污水处理过程中用于杀灭细菌和病毒的一种设备。
它是一种物理性消毒方法，使用紫外线(波长为254nm)照射污水中的微生物，以达到消毒的目的。
1.2 紫外线消毒器设备的结构紫外线消毒器设备通常由以下几个部分组成：1.紫外线灯管：是主要消毒部件，通过自身发出的254nm波长的紫外线杀死微生物。
2.反应器：用于保护灯管，防止灯管污染且提高紫外线照射率。
3.输送系统：负责将污水送入反应器中，并控制污水流速和流量。
4.控制系统：包括传感器、PLC控制器、电源和监控设备等，在消毒过程中实现自动控制。
1.3 紫外线消毒器设备的工作原理当污水经过输送系统并进入反应器后，紫外线灯管发出的254nm波长的紫外线照射到污水中的微生物细胞核和核酸上，通过破坏细胞核和核酸的生物组成，杀死细菌和病毒。
在紫外线照射的同时，通过反应器的设计以及其他辅助设备的控制，可以保证污水在反应器内停留的时间足够长，并且保证紫外线的照射率和能量密度达到一定的要求，以确保消毒的效果。
2. 紫外线消毒器设备在污水处理中的应用紫外线消毒器设备在污水处理中被广泛应用，主要用于下列场合：2.1 家庭污水处理随着城市化的发展，家庭污水处理成为治理城市环境的一个重要方向。
由于紫外线消毒器设备具有操作简单、运行成本低、消毒效果好等优点，因此成为了家庭污水处理的主要设备之一。
2.2 工业污水处理工业污水中含有大量的微生物，如果不进行消毒处理，会造成严重的环境污染。
紫外线消毒器设备在工业污水处理中可以对微生物进行有效的消毒，从而确保生产过程中的环境卫生和安全。
2.3 饮用水处理饮用水的安全性对人们的健康至关重要。
紫外线消毒器设备可以用于饮用水的消毒，通过对水中的细菌、病毒等微生物进行有效的杀灭，从而消除水质中存在的潜在危险，确保饮用水的安全性。
3. 紫外线消毒器设备的优势相比于传统的化学消毒方法，紫外线消毒器设备具有以下明显的优势：3.1 操作简单紫外线消毒器设备不需要使用复杂的化学药品，操作简单易学，并且不会对操作人员的身体健康带来负面影响。
净水行业相关标准
净水行业相关标准 This manuscript was revised on November 28, 2020净水行业相关标准(1)目前已有的净水器国家标准GB/T19249-2003 反渗透水处理设备GB/T19837-2005城市给排水紫外线消毒设备GB/T30306-2013《家用和类似用途饮用水处理内芯通用要求》、GB/T30307-2013《家用和类似用途饮用水处理装置通用要求》、（2）目前已有的净水器行业标准CJ3023-1993活性炭净水器（城镇建设行业标准）CJ3026-1994饮用水一体化净水器（城镇建设行业标准）CJ/T3066-1997内磁水处理器（城镇建设行业标准）CJ/T119-2000反渗透水处理设备CJ/T204-2000生活饮用水紫外线消毒器（城镇建设行业标准）CJ/T168-2002纯水机（城镇建设行业标准）CJ/T170-2002超滤水处理设备（城镇建设行业标准）CJ/T169-2002微滤水处理设备（城镇建设行业标准）ZBY99007-1989矿化水器（原轻工业部标准）QB1979-1994人工矿泉水器（原轻工业部标准）YY/T0280-1995电热蒸馏水器（医药行业标准）HG/T3313-1998电子式水处理器（化工行业标准）HY/T060-2002中空纤维超滤装置（海洋行业标准）HY/T068-2002饮用纯净水设备系统SRO系统反渗透设备（海洋行业标准）HJ/T270-2006反渗透水处理装置CAS124-2007电解制水机（中国保健协会标准）QB/T 4100-2010饮水机专用净水器（轻工行业标准）QB/T4143-2010家用和类似用途超滤净水机（轻工行业标准）QB/T4144-2010家用和类似用途反渗透净水机（轻工行业标准）QB/T4692-2014《家用和类似用途净水机维修维护服务规范》QB/T4693-2014《家用和类似用途连续式净水机安装规范》QB/T4694-2014《家用和类似用途龙头式净水器》QB/T4695-2014《家用和类似用途前置过滤器》QB/T4697-2014《家用和类似用途反渗透净水机、纳滤净水机专用加压泵》QB/T4698-2014《家用和类似用途软水机》（3）卫生部卫生规范卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——一般水质处理器卫生部卫法监发[2001]第161号文附件4B生活饮用水水质处理器卫生安全与功能评价规范——矿化水器卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置卫生部卫法监发[2005]第336号文附件生活饮用水消毒剂和消毒设备卫生安全评价规范。
净水行业相关标准
净水行业相关标准
(1)目前已有的净水器国家标准
GB/T19249-2003 反渗透水处理设备
GB/T19837-2005城市给排水紫外线消毒设备
GB/T30306-2013《家用和类似用途饮用水处理内芯通用要求》、
GB/T30307-2013《家用和类似用途饮用水处理装置通用要求》、
（2）目前已有的净水器行业标准
QB/T4698-2014《家用和类似用途软水机》
（3）卫生部卫生规范
卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——一般水质处理器
卫生部卫法监发[2001]第161号文附件4B生活饮用水水质处理器卫生安全与功能评价规范——矿化水器
卫生部卫法监发[2001]第161号文附件4A生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置
卫生部卫法监发[2005]第336号文附件生活饮用水消毒剂和消毒设备卫生安全评价规范。
纯化水设计需要注意的问题及要求
纯化水设计需要注意的问题及要求GMP2010版对医药工艺用水的要求第六节制药用水第九十六条制药用水应当适合其用途，并符合《中华人民共和国药典》的质量标准及相关要求。
制药用水至少应当采用饮用水。
第九十七条水处理设备及其输送系统的设计、安装、运行和维护应当确保制药用水达到设定的质量标准。
水处理设备的运行不得超出其设计能力。
第九十八条纯化水、注射用水储罐和输送管道所用材料应当无毒、耐腐蚀；储罐的通气口应当安装不脱落纤维的疏水性除菌滤器；管道的设计和安装应当避免死角、盲管。
第九十九条纯化水、注射用水的制备、贮存和分配应当能够防止微生物的滋生。
纯化水可采用循环，注射用水可采用70℃以上保温循环。
第一百条应当对制药用水及原水的水质进行定期监测，并有相应的记录。
第一百零一条应当按照操作规程对纯化水、注射用水管道进行清洗消毒，并有相关记录。
发现制药用水微生物污染达到警戒限度、纠偏限度时应当按照操作规程处理。
一、工艺系统设计1.1 工艺系统选用原则和要求1.2 工艺用水的制备1.3 设备1.3.1贮罐1.3.2泵1.3.3热交换器1.4 工艺用水的分配输送1.5 工艺用水系统的清洗、消毒和灭菌1.6 工艺用水检测和控制1.7 纯蒸汽制备及输送二、管道2.1 一般规定2.2 管道的材质、阀门和附件2.3 管道安装1.1 工艺系统选用原则和要求1.1.1 水源应保证连续供应所需的水量和稳定的水质。
1.1.2 应根据原水水质、生产工艺对工艺用水的水质要求选择制水工艺流程。
1.1.3 工艺用水系统应满足经济、适用的要求。
1.1.4 工艺用水系统应满足布置紧凑、操作简便、安全可靠要求。
1.1.5 工艺用水系统应满足节水、节能和环保的要求。
1.1.6 工艺用水系统的设计能力应根据用水量和生产负荷确定。
1.2 工艺用水的制备1.2.1 饮用水可采用混凝、沉淀、澄清、过滤、过滤、软化、消毒、去离子、沉淀、减少特定的无机/有机物等适宜的物理、化学和物理化学的方法制备。
6万方污水处理厂紫外消毒详细设计方案(一级A)
××××××处理厂工程紫外线消毒（一级A）设计方案目录技术部分 ..........................................................................................- 3 -一、项目简述................................................................................................ - 3 -二、消毒方案设计依据及指标...................................................................... - 3 -2.1 消毒方案实际依据....................................................................................................... - 3 -2.2紫外消毒系统的总体性能、结构要求与主要零部件材料........................................ - 5 -三、设备工作原理 ........................................................................................ - 6 -四、设备结构及性能描述 ............................................................................. - 6 -4.1电气部分 ....................................................................................................................... - 7 -4.2电子镇流器 ................................................................................................................... - 7 -4.3中控中心 ....................................................................................................................... - 7 -4.4配电中心 ....................................................................................................................... - 9 -4.5紫外线模块组 ............................................................................................................. - 10 -4.6紫外线杀菌灯 ............................................................................................................. - 11 -4.7石英套管及密封.......................................................................................................... - 11 -4.8紫外光强度自动监视系统.......................................................................................... - 12 -4.9自动清洗系统 ............................................................................................................. - 12 -4.10水位控制系统 ........................................................................................................... - 13 -4.11水位传感器 ............................................................................................................... - 13 -五、紫外剂量计量书................................................................................... - 14 -5.1 参数及基本情况......................................................................................................... - 14 -5.2设计方案紫外消毒系统紫外剂量计算书.................................................................. - 14 -六、工作内容及供货范围 ........................................................................... - 16 -6.1工作内容 ..................................................................................................................... - 16 -6.2供货范围 ..................................................................................................................... - 16 -技术部分一、项目简述××××污水处理厂，污水处理能力为6万方/天，变化系数为1.34，平均流量为60000m³/h，峰值流量为80400m³/h。
明渠式紫外线消毒设备所具备的优点
明渠式紫外线消毒设备所具备的优点随着科技的进展和人们对健康环保意识的提高，消毒设备的应用越来越广泛。
其中，明渠式紫外线消毒设备是目前应用比较广泛的消毒设备之一、下面就让我们来了解一下明渠式紫外线消毒设备所具备的优点。
1. 高效消毒明渠式紫外线消毒设备接受高强度紫外线照射技术，能够快速、高效地抑制和灭活大部分细菌和病毒，跨度范围广，可广泛应用于各种水处理场所。
比如：饮用水、泳池水、工业循环水、废水等等。
明渠式紫外线消毒设备还具有“即开即关”功能，消毒时间短，消毒效果快，能够充分消毒急需。
该设备将人工消毒过程缩短几十倍，大大提高了生产效率。
2. 安全环保相比传统的消毒方式，明渠式紫外线消毒设备接受光学原理消毒，不需要添加任何化学消毒剂和其他添加物，消毒过程对环境和水质均无危害。
同时，消毒过程不会产生二次污染问题，完全符合环保要求。
而且，明渠式紫外线消毒设备具有自检测和自动故障检测及保护功能，做到了设备运行安全稳定，操作简单。
3. 维护简单明渠式紫外线消毒设备不仅使用便利，而且维护简单。
在设备的使用寿命中，只需要对灯管进行定期更换即可。
而且，设备运行时，对管道和水质不需做出任何特别要求，只需保证设备四周环境清洁即可。
4. 节能省电明渠式紫外线消毒设备的功率较小，运行过程中仅需消耗较少的电能。
相较于传统消毒方式，明渠式紫外线消毒设备避开了传统沸腾消毒的热能损耗，可以大大节省能源开支，降低了企业的运营成本。
5. 可持续应用明渠式紫外线消毒设备具备可持续应用的特点。
其消毒效果稳定牢靠，不会因水质变化导致消毒效果下降。
因此，该设备不仅适用于单一消毒任务，也适用于长期稳定的生产运营。
同时，设备本身寿命较长，可以保证设备的长期稳定运行。
总结明渠式紫外线消毒设备是一种新型的消毒设备，在安全环保、高效消毒、维护简单、节能省电、可持续应用等方面都具有显著优点。
在将来的水处理行业中，将会有更多的消毒设备接受紫外线消毒技术，明渠式紫外线消毒设备的应用范围和市场前景将会更加广阔。
紫外线消毒器
1.简介指南适用于生活饮用水的紫外线消毒设备。
参考《生活饮用水紫外线消毒器》CJ/T 204-2000参考《生活饮用水卫生标准》GB5749-2006代替GB5749-85以紫外汞灯为光源利用灯管内汞蒸气放电时辐射的253.7nm紫外线为主要光谱线，对生活饮用水进行消毒的设备（简称消毒器）。
紫外线杀菌器具有无死角、光射条件好、能耗低、设备安装拆卸灵活方便，无二次污染等特点，紫外线杀菌器相对氯气杀菌，他具有不需要添加化学药剂，无二次污染，无混合设备，大大减少设备运行成本，如果是饮用水，紫外线杀菌器安全，不会因为药剂的过量而对人体产生不利的影响。
紫外线杀菌器相对臭氧杀菌器，他具有能量消耗小，无大的混合器，无鱼腥味等优点，不仅感观好，而且减小运行成本。
2. 形式紫外线消毒器的结构形式：UV消毒器按水流边界的不同分为封闭式和敞开式。
紫外线消毒器封闭式系统封闭式UV消毒器属承压型，用金属筒体和带石英套管的紫外线灯把被消毒的水封闭起来。
筒体常用不锈钢或铝合金制造，内壁多作抛光处理以提高对紫外线的反射能力和增强辐射强度，还可根据处理水量的大小调整紫外灯的数量。
有的消毒器在筒体内壁加装了螺旋形叶片以改变水流的运动状态而避免出现死水和管道堵塞，所产生的紊流以及叶片锋利的边缘会打碎悬浮固体，使附着的微生物完全暴露于紫外线的辐射中，提高了消毒效率。
封闭式也划分为敞开式和浸没式。
敞开式消毒器适用于中、大水量处理，多用于污水处理厂。
封闭式消毒器一般适用于中、小水量处理或有必要施加压力且消毒器不能在明渠中使用的情况。
各种系统中外罩密封石英套管的紫外线灯管都可以与水流方向垂直或平行布置。
平行系统水力损失小、水流形式均匀，而垂直系统则可以使水流紊动，提高消毒效率。
紫外线消毒器敞开式系统在敞开式UV消毒器中被消毒的水在重力作用下流经UV消毒器并灭活水中的微生物。
敞开式系统又可分为浸没式和水面式两种。
浸没式又称为水中照射法。
将外加同心圆石英套管的紫外灯置入水中，水从石英套管的周围流过，当灯管(组)需要更换时，使用提升设备将其抬高至工作面进行操作。
紫外消毒设备及明渠设计要求-徐洪辉
低压紫外消毒设备及明渠设计要求（佛山柯维光电股份有限公司，徐洪辉）1紫外线杀毒机理如图一，众所周知，由于光的波长不同，产生了红、黄、橙、绿、青、蓝、紫七色光，紫外线是光线的一种形式，是一种高能量的光。
而紫外光的波长是从40nm----400nm，因为波长太短，所以人的肉眼是难以看到的。
按波长分为A 波段、B 波段、C波段和真空紫外线。
如图二，C 波段的波长为200nm－275nm，水消毒用的是C 波段紫外线。
紫外线在波长为240nm----280nm 范围最具有杀菌效能，尤其在波长为253.7nm 时紫外线的杀菌作用最强。
如图三，紫外线中的一段C频（C-BAQND）对摧毁对人体有害的细菌或病毒有极大的效用。
其杀菌原理是通过紫外线对细胞、病毒等单细胞微生物的照射，以破坏其生命中枢DNA（去氧核糖核酸）的结构，使构成该微生物的蛋白质无法形成，使其立即死亡或丧失秒钟内就可达到灭菌的效果。
繁殖能力。
一般紫外线在1---2如图四，目前已证明，紫外线能杀灭细菌、霉菌、病毒和单胞藻。
事实上，所有的微生物对紫外线都很敏感，所以紫外线用于水处理方面是很优越的。
如图六，为320W紫外线灯广东省微生物检测中心测试记录。
2影响紫外杀菌效果的重要因数---紫外剂量 2.1紫外剂量2.1.1《城市给排水紫外线消毒设备》GB/T19837-2005标准--生物验证要求2.1.2《城市给排水紫外线消毒设备》GB/T19837-2005标准--污水处理最小紫外线有效剂量要求2.2影响紫外有效剂量的两大因数—紫外线强度、曝光时间在实际的紫外线消毒器或系统中，由于光强在空间的不均匀分布，流体动力学的限制以及微生物在消毒器中滞留时间很短（一般1秒~10秒左右），每个微生物个体接收到的紫外剂量是不同的。
2.3紫外线强度2.3.1影响紫外线强度的因数---紫外线灯管2.3.1.1影响紫外线灯管光电参数的内部因数---固汞、电子粉、保护膜、灯丝、石英玻璃管、真空卫生、管内气体等紫外照度曲线 石英玻璃管真空卫生管内气体2.3.1.2影响紫外线灯管光电参数的内部因数---灯管老化灯管使用一年后有明显光衰（老化）2.3.2影响紫外线强度的因数---水 a)水体成份、色度对紫外透过率的影响b)水体内的悬浮物对紫外透过率的影响降低杀菌效果c) 水体内的气泡对紫外透过率的影响d)水温对紫外线强度的影响紫外灯反射e) 石英玻璃套管材质及石英玻璃套管结垢对紫外线强度的影响i. 1.5mm厚石英玻璃套管紫外线强度的衰减小于10%； ii.f) 进水微生物及细菌总量也是一个关键指标一般来讲原水的大肠杆菌不应该超过1072.3.3影响紫外线强度的因数---照射距离I=A*L-0.9705A---紫外线强度，A=75325.5uW/cm 2L—测试距离,mm。
城市给排水紫外线消毒设备
城市给排水紫外线消毒设备1范围本标准规定了城市给排水紫外线消毒设备的分类、技术要求、检验规则、标志、包装、运输和贮存。
本标准适用于生活饮用水、饮用净水、城镇污水处理厂出水、城市污水再生利用水、医院废水、工业废水处理站出水的紫外线消毒设备。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志GB4208外壳防护等级（IP代码）GB5749生活饮用水卫生标准GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB18918城镇污水处理厂污染物排放标准GB/T18920城市污水再生利用城市杂用水水质GB/T50335污水再生利用工程设计规范GB/T18466医疗机构水污染物排放标准GB/T32091紫外线水消毒设备紫外线剂量测量方法GB/T32092紫外线消毒技术术语3术语和定义GBZT32092-2015界定的术语和定义适用于本文件。
4设备分类紫外线消毒设备根据紫外灯类型分为如下几类。
4. 1低压灯系统单根紫外灯的紫外能输出为30W〜40W,紫外灯运行温度在40°C左右。
低压灯系统适用于低流量水处理系统的应用。
5. 2低压高强灯系统单根紫外灯的紫外能输出为IOOW左右，紫外灯运行温度在100℃左右。
低压高强灯系统的紫外能输出可根据水流和水质的变化进行调节，从而优化电耗和XX紫外灯寿命，低压高强灯系统适用于各种规模的污水处理厂的应用。
6. 3中压灯系统单根紫外灯的紫外能输出在420W以上，紫外灯运行温度在700。
C左右。
中压灯系统的紫外能输出是所有紫外灯中最强的，对水体的穿透力强，消毒能力高。
中压灯系统适用于自来水厂，泳池系统,和含有高悬浮物、藻类等紫外线穿透率（Uvn低的水处理系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市给排水紫外线消毒设备所属分类：性质：强制性有效性：现行状态：制定发文单位：中华人民共和国建设部文号：GB/T19837－2005发布日期：实施日期：标准简介：1 范围本标准规定了城市给排水紫外线消毒设备的分类、技术要求、检验规则、标志、包装、运输和贮存。
本标准适用于生活饮用水、饮用净水、城镇污水处理厂出水、城市污水再生利用水、工业废水处理站出水的紫外线消毒设备。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191 包装储运图示标志GB 4208 外壳防护等级（IP代码）(GB4208-1993,eqv IEC529-1989)GB 5749 生活饮用水卫生标准GB 9969.1 工业产品使用说明书总则GB 13384 机电产品包装通用技术条件GB/T 15464 仪器仪表包装通用技术条件GB 18918 城镇污水处理厂污染物排放标准GB/T 18920 城市污水再生利用城市杂用水水质GB/T 50335 污水再生利用工程设计规范QB/T 3742 灯具木箱包装技术条件3 术语和定义下列术语和定义适用于本标准。
3.1 紫外线波长在100nm～380nm的电磁波，其中具有消毒能力的紫外波段为200nm～280nm。
3.2 紫外消毒病原微生物吸收波长在200nm～280nm间的紫外线能量后，其遗传物质（核酸）发生突变导致细胞不再分裂繁殖，达到消毒杀菌的目的，即为紫外线消毒。
3.3 紫外线强度单位时间与紫外线传播方向垂直的单位面积上接受到的紫外线能。
在本标准中紫外线强度被用来描述紫外线设备的紫外线能。
单位常用Mw/cm²。
3.4 紫外线穿透率波长为253.7nm的紫外线在通过1cm比色皿水样后，未被吸收的紫外线与输出紫外线之比。
3.5 紫外线剂量单位面积上的接收到的紫外线能量，常用单位为毫焦每平方厘米（mJ/cm²）或焦每平方米（J/m²）。
3.6 设备紫外线平均剂量将紫外灯简化为点光源，然后用点光源累加法计算消毒器内的平均紫外光强，再乘以平均曝光时间得到的剂量。
平均剂量为紫外线消毒设备的理论剂量，由于这一剂量常用UVDis计算软件计算得到，因此有时也称UVDis剂量。
3.7 设备紫外线有效剂量紫外线消毒设备所能实现的微生物灭活紫外线剂量，或称之为紫外线消毒设备的生物验定剂量，统称为设备紫外线有效剂量。
3.8 紫外线剂量—响应曲线反映了某种微生物的灭活程度或消毒程度与其接受到的紫外线剂量之间的关系。
灭活程度在图中通常以log10(N)或log10(N/N0)表示，N0为紫外线照射前微生物的含量，N为紫外线照射后微生物的含量。
3.9 低压灯水银蒸气灯在0.13Pa到1.33Pa的内压下工作，输入电功率约为每厘米弧长0.5W，杀菌紫外能输出功率约为每厘米弧长0.2W，杀菌紫外能在253.7nm波长单频谱输出。
3.10 低压高强灯水银蒸气灯在0.13Pa到1.33Pa的内压下工作，输入电功率约为每厘米弧长1.5W，杀菌紫外能输出功率约为每厘米弧长0.6W，杀菌紫外能在253.7nm波长单频谱输出。
3.11 中压灯水银蒸汽灯在0.013MPa到1.330MPa的内压下工作，输入电功率约为每厘米弧长50 W到150W，杀菌紫外能输出功率约为每厘米弧长7.5 W到23 W，杀菌紫外能在200nm～280nm杀菌波段多频谱输出。
3.12 新紫外灯初始运行100h经过稳定磨合后的紫外灯。
3.13 紫外灯老化系数紫外灯运行寿命终点时的紫外线输出功率与新紫外灯的紫外线输出功率之比。
3.15 紫外灯运行寿命紫外灯有效输出的连续或累计运行时间。
3.16 紫外线消毒器可以进行紫外线照射的腔体和容器。
紫外线消毒器由紫外灯、石英套管、镇流器、紫外线强度传感器、清洗系统等密闭在容器中的部件组成。
3.17 紫外灯模块组以明渠作为紫外线照射的腔体。
紫外灯模块组由紫外灯、石英套管、镇流器、紫外线强度传感器、清洗系统等组成。
3.18 紫外线消毒设备验证紫外线消毒设备的实际消毒性能,应由紫外线有效剂量、紫外灯老化系数、紫外灯套管结垢系数的有关实验来验证。
4 设备分类紫外线消毒设备根据紫外灯类型分为如下几类。
4.1 低压灯系统单根紫外灯的紫外能输出为30W～40W，紫外灯运行温度在40℃左右。
低压灯系统适用于小型水处理厂或低流量水处理系统的应用。
4.2 低压高强灯系统单根紫外灯的紫外能输出为100W 左右，紫外灯运行温度在100℃左右。
低压高强灯系统的紫外能输出可根据水流和水质的变化进行调节，从而优化电耗和延长紫外灯寿命，低压高强灯系统适用于中型污水处理厂的应用。
4.3 中压灯系统单根紫外灯的紫外能输出在420W以上，紫外灯运行温度在700℃左右。
中压灯系统的紫外能输出是所有紫外灯中最强的，对水体的穿透力强，消毒能力高。
中压灯系统适用于大型污水处理厂和高悬浮物，紫外线穿透率(UVT)低的水处理系统。
5 技术要求5.1 紫外线消毒设备组成5.1.1 明渠式紫外线消毒设备应包括：紫外灯模块组、模块支架、配电中心、系统控制中心、水位探测及控制装置等。
5.1.2 压力式管道紫外线消毒设备应包括紫外线消毒器、配电中心、系统控制中心及紫外线剂量在线监测系统等。
5.1.3 紫外线消毒设备通常还包括控制紫外线剂量的硬件和软件、控制器和监控操作界面等。
紫外线消毒设备应能完成所有正常消毒及监控功能，并完整配套。
5.1.4 所有连接紫外灯和整流器的电缆应在紫外模块的框架里，暴露在污水或紫外灯下的电缆应涂上特氟纶。
5.1.5 紫外线消毒设备安全措施建立在紫外线消毒器、紫外灯模块组和控制设备上，根据实际需要，应设置温度过高保护、低水位保护、清洗故障报警、灯管故障报警等。
5.1.6 紫外线消毒设备表面涂层应均匀、无皱纹、无明显划痕等缺陷。
5.1.7 紫外线消毒设备的设计应包括对一些意外情况的考虑，需要调压水泵、备用能源、冗余量，以及对大量潜在问题的报警系统。
5.2 紫外灯寿命、老化系数5.2.1 紫外线消毒设备中的低压灯和低压高强灯连续运行或累计运行寿命不应低于12000h；中压灯连续运行或累计运行寿命不应低于3 000h。
5.2.2 紫外灯老化系数通过有资质的第三方验证后，可使用验证通过的老化系数计算设备紫外线有效剂量。
若紫外灯老化系数没有通过有资质的第三方验证，应使用0.5 的默认值作为紫外灯老化系数，来计算设备紫外线有效剂量。
5.3 紫外灯清洗5.3.1 清洗方式有人工清洗、在线机械清洗、在线机械加化学清洗等。
在污水处理应用中，宜采用在线机械加化学清洗。
5.3.2 清洗频率在1次/500h 到1次/h 之间。
5.3.3 清洗头刮擦片寿命应保证使用3 年以上。
5.4 紫外灯石英套管的紫外线穿透率（UVT）和结垢系数5.4.1 紫外灯装在石英套管内并与水体隔开，洁净石英套管在波长为253.7 nm的UVT 不应小于90％。
5.4.2 使用过程中紫外灯石英套管与水体接触，接触面会结垢。
设备紫外线有效剂量计算中须考虑紫外灯套管结垢系数。
紫外灯套管结垢系数通过有资质的第三方验证后，可使用验证通过的结垢系数计算设备紫外线有效剂量。
若紫外灯套管结垢系数没有通过有资质的第三方验证，应使用0.8 的默认值作为紫外灯套管结垢系数，来计算设备紫外线有效剂量。
5.5 紫外线消毒设备的防护等级5.5.1 设备的水上部件防护等级应符合GB4208 规定，不应低于IP65 或当量等级。
5.5.2 设备的水下部件防护等级应符合GB4208 规定，不应低于IP68 或当量等级。
5.6 设备紫外线有效剂量指标5.6.1 污水消毒为保证达到GB18918 中所要求的卫生学指标的二级标准和一级标准的B标准，SS（水中悬浮物）应不超过20mg/L，紫外线消毒设备在峰值流量和紫外灯运行寿命终点时，考虑紫外灯套管结垢影响后所能达到的紫外线有效剂量不应低于15 mJ/cm²。
为保证达到GB 18918 中所要求的卫生学指标的一级标准的A 标准，当SS 不超过10 mg/L时，紫外线消毒设备在峰值流量和紫外灯运行寿命终点时，考虑紫外灯套管结垢影响后所能达到的紫外线有效剂量不应低于20 mJ/cm²。
紫外线消毒设备在工程设计和应用之前, 应提供有资质的第三方用同类设备在类似水质中所做的检验报告。
5.6.2 生活饮用水或饮用净水消毒紫外线消毒作为生活饮用水主要消毒手段时，紫外线消毒设备在峰值流量和紫外灯运行寿命终点时，考虑紫外灯套管结垢影响后所能达到的紫外线有效剂量不应低于40mJ/cm²。
紫外线消毒设备应提供有资质的第三方用同类设备在类似水质中所做紫外线有效剂量的检验报告。
5.6.3 城市污水再生利用消毒紫外线消毒作为城市杂用水主要消毒手段时，紫外线消毒设备在峰值流量和紫外灯运行寿命终点时，考虑紫外灯结垢影响后所能达到的紫外线有效剂量不应低于80mJ/cm²。
紫外线消毒设备应提供有资质的第三方用同类设备在类似水质中所做紫外线有效剂量的检验报告。
5.7 消毒指标5.7.1 紫外线消毒设备应用于生活饮用水、城镇污水、城市杂用水、景观环境用水时，应分别达到GB 5749、GB 18918、GB/T 18920、GB/T50335 中的卫生学指标要求。
5.7.2 紫外线消毒设备应用于饮用净水时，饮用净水应达到相关标准中的卫生学指标要求。
6 测试与检测6.1 紫外灯寿命、老化系数检测应符合本标准附录A。
6.2 紫外灯套管清洗频率可在现场手动进行调节，或通过系统控制中心远程自动进行调节。
6.3 水体紫外线穿透率（UVT）的测试水体中253.7nm 波长的紫外线穿透率可用分光光度计测量计算获得，分光光度计每天应通过标准重铬酸钾溶液进行吸光率测试校准，并且用去离子水做空白对比，见图1。
每次测试时，用于水质检测的进水口水样和出水口水样应各取两份样品，并装在消过毒的50mL的样品管中。
每次测试时，应将4个样品的平均紫外线穿透率作为系统的紫外线穿透率。
6.4 紫外灯套管结垢系数检测应符合本标准附录B。
6.5 紫外线消毒设备的防护等级紫外线消毒设备的水上部件、水下部件的防护等级应按GB 4208规定的方法检测。
6.6 紫外线有效剂量检测应符合本标准附录C。
7 检验规则7.1 检验分类检验分出厂检验和型式检验。
7.2 出厂检验每套设备出厂均应进行检验，检验项目为本标准的5.1.1 至5.1.7。
