武汉理工大学数控技术
02-2. 数控机床的组成
伺服控制器与伺服电机
武汉理工大学 吴飞
PLC、机床I/O电路和装置
PLC用于完成与逻辑运算、顺序动作有关的 I/O控制，它由硬件和软件组成。
机床I/O电路和装置是用于实现I/O控制的执 行部件，由继电器、电磁阀、行程开关、接触器 等组成的逻辑电路。
武汉理工大学 吴飞
机床本体
如：主运动部件（主轴系统)、进给运动 部件(工作台)、立柱和床身等。
武汉理工大学 吴飞
µ1000系列立式加工中心主要技术参数
机床型号 ■ 工作台
工作台工作面尺寸(mm) 工作台承重（Kg) ■行 程 X轴行程(mm) Y轴行程(mm) Z轴行程(mm) 主轴端面距工作台面距离(mm) ■主 轴 主轴电机最大功率（Kw） 主轴最高速度（r/min） ■速 度 X、Y轴快速移动 速度（m/min） Z轴快速移动 速度（m/min） X、Y、Z轴切削进给速度（mm/min） ■ 自动换刀系统 刀库容量（把） 换刀时间（刀对刀）（S） 刀柄规格 ■ 精度（按GB/T8771.4执行） X、Y、Z轴定位精度（mm） 重复定位精度（mm）
■转 台 回转轴（C轴）转速（r/min）
倾斜轴（A轴）转速（r/min）
回转角度（连续分度）
倾斜角度（连续分度） ■ 转台精度
回转轴定位精度
回转重复定位精度
倾斜轴定位精度（全闭环）
倾斜重复定位精度（全闭环） ■ 机床总体
机床重量（Kg） 外形尺寸（长X宽X高）（mm） ■ 标准附件 ■ 选用附件
骨骼
机械本体
武汉理工大学 吴飞

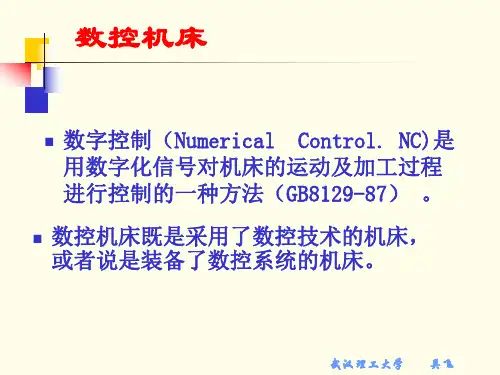

n 数控系统：实现数控技术相关功能的 软硬件模块的有机集成系统。
n 计算机数控系统：以计算机为核心的 数控系统。
n 数控机床：应用数控技术对加工过程 进行控制的机床。
武汉理工大学所有导师名单
院系 姓名 性别 出生年月 学位 职称 学科名称 研究方向
材料科学与工程学院 武七德 男 1949.11 本科 副研究员 材料学 ①特种陶瓷
材料科学与工程学院 吴建锋 男 1963.04 硕士 教授 材料学 ①无机非金属材料
材料科学与工程学院 叶菁 男 1960.08 硕士 教授 材料学 ①粉体工程
管理学院 张楚堂 男 1956.04 本科 副教授 管理学、企业管理 ①资金筹贷与公司理财；②审计与会计
经济学院 魏建国 男 1963.01 硕士 教授 经济学、产业经济学 ①投资分析与管理；②经济系统统计分析
管理学院 王学锋 男 1963.06 硕士 副教授 管理学、企业管理 ①人力资源管理
艺术与设计学院 杨先艺 男 1963.08 本科 副教授 艺术设计学 ①艺术设计学
艺术与设计学院 潘长学 男 1965.05 本科 副教授 工业设计 ①产品形态创造理论
艺术与设计学院 方兴 男 1962.10 硕士 教授 工业设计 ①数字化工业设计
艺术与设计学院 王艳 女 1962.04 本科 副教授 工业设计 ①现货室内、外装饰艺术设计
材料科学与工程学院 朱教群 男 1964.09 硕士 高级工程师 无机非金属材料（测试中心） ①材料加工过程；②材料化学
材料科学与工程学院 赵青南 男 1963.01 硕士 高级工程师 无机非金属材料（测试中心） ①光电薄膜材料；②生态建筑材料
材料科学与工程学院 洪汉烈 男 1964.10 硕士 高级工程师 无机非金属材料（测试中心） ①材料的微观结构与性能；②材料表面技术
机电学院 郭柏林 男 1953.02 硕士 副教授 机械工程 机械设计及理论、机械电子工程
2024级数控技术专业人才培养方案
2024级数控技术专业人才培养方案1.专业概述数控技术是一门应用技术，是在机械加工领域中，通过计算机控制工作部件（如刀具、刀架等）的运动轨迹和位置，实现对工件的加工和成型。
数控技术已经广泛应用于各个行业，其对提高生产效率、降低生产成本和改善产品质量起到了重要作用。
2.培养目标本专业旨在培养掌握数控加工工艺和技术应用的高级技术人才。
具体目标如下：(1)掌握数控机床的操作和维护，熟悉相关的数控编程语言和编程软件；(2)具备工程制图和机械设计基础，能够独立进行数控加工工艺设计；(3)熟悉数控零件加工和数控机床的工作原理，能够分析和解决数控加工中的技术问题；(4)具备较强的团队合作和沟通能力，能够与相关专业人员协作完成复杂任务。
3.培养方案(1)基础课程为了达到上述培养目标，学生首先需要学习一系列的基础课程，包括数学、物理、工程制图、机床与刀具、材料科学等。
这些课程旨在为学生提供必要的理论基础和技术知识。
(2)专业课程专业课程包括数控机床操作与编程、数控机床维护与管理、数控加工工艺与设备、数控机床设计与制造、自动化控制等。
这些课程旨在培养学生的实际操作能力和工程设计水平。
通过实验和实践课程，学生将能够掌握数控机床的操作和编程技术，并能够独立完成数控零件的加工。
(3)实习实训为了提高学生的职业素质和实际操作技能，专业设置了一定的实习和实训课程。
学生将有机会在企业或工厂中进行实习，接触实际工作环境，并参与实际的数控加工项目。
通过实习，学生将能够更好地理解数控技术的应用和发展趋势。
(4)课程设计和毕业设计为了进一步培养学生的综合能力和解决实际问题的能力，专业设置了一定的课程设计和毕业设计。
学生将有机会独立或合作完成一些实际项目，并对项目进行分析、设计和实施。
这些设计将能够检验学生所学的理论知识和技术能力。
4.职业发展完成数控技术专业培养方案的学生将具备以下职业发展方向：(1)能够就业于各种制造业企业，从事数控机床的操作、编程和维护工作；(2)能够就业于数控设备销售公司或代理商，从事数控设备的销售和技术支持工作；(3)能够参与数控机床设计和制造工作，从事数控机床的研发和创新工作。
武汉理工数控技术试题库(含答案)3
数控技术试题库（答案）试题类型：一、填空:180题; 二、判断:300题; 三、单项选择:250题; 四、多项选择:100题; 五、简述、问答:100题; 六、编程:50题.一、填空：1801、数控机床综合应用了、、、等方面的技术成果。
[电子计算机、自动控制、伺服驱动、精密检测与新型机械结构]2、NC机床的含义是数控机床，CNC机床的含义是_______ ，_______的含义是柔性制造系统，_______ 的含义是计算机集成制造系统。
[计算机数字控制机床、FMS、CIMS]3、计算机数字控制系统的硬件组成、、、。
[计算机、外部设备、输入/出通道、操作面板]4、数控机床自动编程有两种：软件编程和软件编程。
[APT、CAM]5、旋转变压器是一种角度测量元件，它是一种。
[小型交流电机]6、使用作位置检测装置的半闭环进给系统，一方面用它作实际位移反馈信号，另一方面作测速信号。
[旋转变压器]7、数控机床的主运动的变速系统的参数有、。
[动力参数、运动参数]8、在数控编程时，是按照______ 来进行编程，而不需按照刀具的在机床中的具体位置。
[工件原点]9、圆弧插补时，通常把与时钟走向一致的圆弧叫______，反之称为_______。
[顺圆、逆圆]10、为了防止机床强电系统干扰和其他类型外界干扰通过I/O控制回路进入计算机，在控制计算机中，经常采用_______的输入和输出电路。
[光电隔离]11、通过预紧可以消除滚珠丝杠螺母副的轴向间隙和提高轴向刚度，通常预紧力应为最大轴向负载的_______。
[2倍]12、当滚珠丝杠在静态或低速情况下工作时，滚珠丝杠副的破坏形式主要是在滚珠接触面上产生_______。
[点蚀]13、数控车床自动换刀装置的刀架动作是刀架抬起、____ __、_____ __、_____ _。
[刀架转位、刀架定位、夹紧刀架]14、实现刀具半径左补偿的指令格式是。
[G00（G01）G41位置指令D01]15、循环指令G81用于加工，G82用于加工。

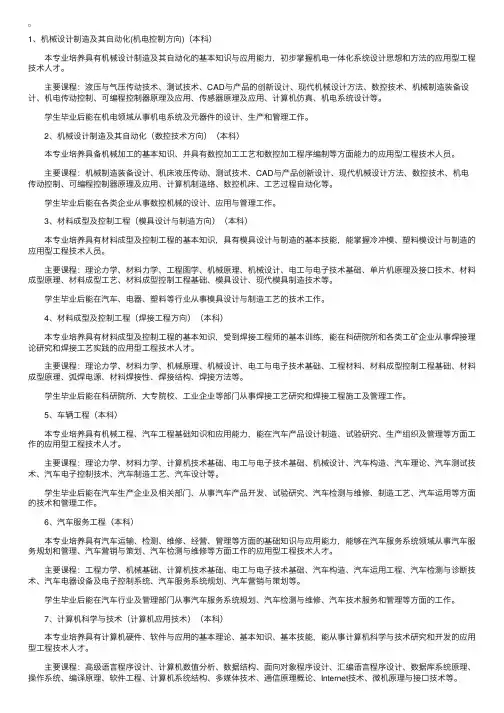

武汉理工大学华夏学院本科专业介绍
