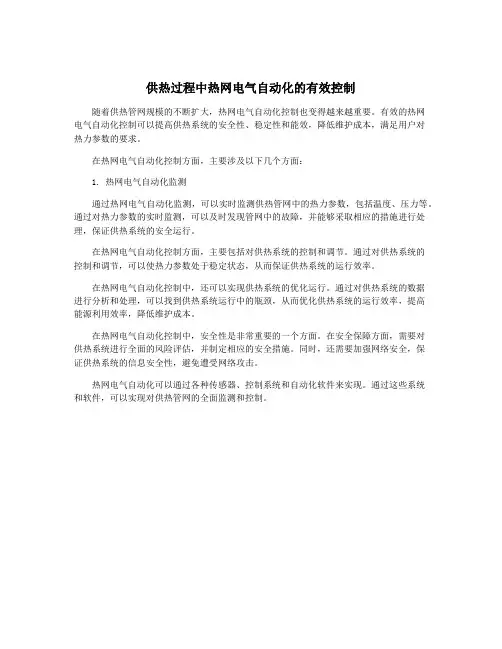

供热过程中热网电气自动化的有效控制
随着供热管网规模的不断扩大，热网电气自动化控制也变得越来越重要。
有效的热网
电气自动化控制可以提高供热系统的安全性、稳定性和能效，降低维护成本，满足用户对
热力参数的要求。
在热网电气自动化控制方面，主要涉及以下几个方面：
1. 热网电气自动化监测
通过热网电气自动化监测，可以实时监测供热管网中的热力参数，包括温度、压力等。
通过对热力参数的实时监测，可以及时发现管网中的故障，并能够采取相应的措施进行处理，保证供热系统的安全运行。
在热网电气自动化控制方面，主要包括对供热系统的控制和调节。
通过对供热系统的
控制和调节，可以使热力参数处于稳定状态，从而保证供热系统的运行效率。
在热网电气自动化控制中，还可以实现供热系统的优化运行。
通过对供热系统的数据
进行分析和处理，可以找到供热系统运行中的瓶颈，从而优化供热系统的运行效率，提高
能源利用效率，降低维护成本。
在热网电气自动化控制中，安全性是非常重要的一个方面。
在安全保障方面，需要对
供热系统进行全面的风险评估，并制定相应的安全措施。
同时，还需要加强网络安全，保
证供热系统的信息安全性，避免遭受网络攻击。
热网电气自动化可以通过各种传感器、控制系统和自动化软件来实现。
通过这些系统
和软件，可以实现对供热管网的全面监测和控制。
集中供热系统的热网电气自动控制分析
集中供热系统的热网电气自动控制分析发布时间：2021-06-10T10:12:45.153Z 来源：《基层建设》2021年第5期作者：季德杰[导读] 摘要：目前采用集中供热方式是热电联产，即将发电厂运营产生的余热作为热源，利用热网将热厂与用户联系起来，实现二者的热量交换。
中瑞工程设计院有限公司摘要：目前采用集中供热方式是热电联产，即将发电厂运营产生的余热作为热源，利用热网将热厂与用户联系起来，实现二者的热量交换。
这种集中供热方式具有许多优点，节约能源，减少碳排放，节省空间，改善城市环境。
集中供热系统良好的实用性使其被广泛应用在一些冬季十分寒冷的地区，尤其是我国的北方地区。
并且随着集中供热系统不断改进，热网电气自动控制成为了集中供热系统发展的重要趋势。
对集中供热系统的热网实行电气自动控制能有效优化供热服务，为用户提供温度均衡的热量供应，并达到节能减耗效果。
因此为了发挥集中供热系统的作用，本文概述了集中供热系统的热网电气自动控制，阐述了集中供热过程中热网电气自动化控制的应用选择，对集中供热系统的热网电气自动控制要点进行了探讨分析。
关键词：集中供热系统；热网；电气自动控制；应用选择；要点目前集中供热系统的热网电气自动控制技术已经相对成熟，应用风险较低，而且这一系统能够很好地解决人工不足的问题。
同时具有快速、精确分析庞大数据的能力。
此外其还能控制好供暖温度、热量，减少盲目性，在全面保证供热质量的基础上，形成经济运行、减少耗能的效果。
如自动化控制系统中的热网系统，能够对用户以及气候温度实行即时的监控，可以根据监控获得的实际数值和其他情况控制供热，不仅提高了供热的服务质量以及用户的满意度，还实现了资源的节约。
一、集中供热系统的热网电气自动控制概述集中供热系统的必备功能包括调整供热负荷以及自动控制供热设备，根据供热报告确定标准的供热运行参数，保存供热数据，预警供热系统产生的电气故障问题，确保维护人员可以在出现电气故障时有效消除故障问题，使供热系统迅速恢复到正常运行的状态。
集中供热系统中热网的电气自动控制探究
化控制程度也越 来越精 细。分析 了集 中供热 系统的组成和 配置， 并结合工程 实践 ， 对集 中供 热的电气 自动控制进行 了研究 ， 提 出了对 集中供 热 系统 进 行 电 气 自动控 制 的方 案 。 从 而保 证 供 热 效 果 ， 降 低 集 中供 热 系 统 的 热 能和 电能 损 耗 。同 时 ， 也 能 够远 程 控 制 集 中供 热 系统 的 各 个 站 点及 其设备 ， 提 高生产效率， 实现 自动 化 管 理 。 【 关键词 】 集中供热 ； 电气； 自 动化控制
约， 、
２ 集 中供 热 热 网 的 电气 自动 控 制 系统
城市集 中供热一般组成 为 ： 热源 （ 热 电供热机组或供热锅 炉） ， 一
控制器接收和记 录换热站传来的运行 参数． 包括温度 、 压力等 小场控 制器分析采集参数后 ． 记录参数并根据上 机下发的程 发 …些控 制指令 。 ３ ． ２ 供热系统 的电气 自动控制过程 循 环 泵 和 补 水 泵 南 变 频 器 控 制 ． 当二 次 管 网 内 力 和 流 量 改 变 时， 压 力 变 送 器 和 差 压 变 送 器 采 集 二 次 管 网 系 统 力 、 流 蹙 的 改 变 量 并 送 到 现场 控 制 器 进 行 数 据 处 理 ． 控制器根据上位机 Ｆ 发 的 程序 向变 频器发出指令 ． 使变 频器准确控制补水 泵和循环泵 的转速 ． ： 二次 循 环 系 统 以定 压 、 定 流 量 方 式 运 行 温度传感器采集到室外温度 、 室内温度及热力站的二次 网供 回水 温度后 ． 将 其送到现 场控制器进行数据 处理 ． 现场控制 器根据室 内外 温度差 ． 计算 出补偿温度和相应的二次网循环水 温度 ． ． 之后 ． 控制器对 次网的流量调节阀发 出控制指令 ．调节阀由指令调整一次流 旨． 改 变进入换热器 的一次流量 ． 从而达到调节二次循环水温的 目的 调 阀 的 幅度 要 根 据 一 次 网 的循 环 周 期 确 定 ． 一 次网循环 一 一 个周 期 后 ． 才 能 采集到二次 网循环水的均温 ， 用公式算ｍ调阀幅度 ． 所以 ． 要将 ・ 次 网 的循 环 周 期 设 定 为 调 节 阀 的 调 幅 时 间 上 位 机 通 过 ＧＰ Ｒ Ｓ通 信 网络 ． 下 发 温 度 曲 线 等 控 制 指 令 到 现 场 控 制器． 现 场 控 制 器 根 据 现 场 数 据 情 况 控 制各 热 力 设 备 （ 如 一 次 网 嘲水 调节 阀 、 二次 网补水泵 、 二次网循环泵） 的动作 ． ．同时现场控制器将采 集 到的数据通过 ＧＰ Ｒ Ｓ网络将现 场数 据上传至 上位机 ． 发布至公 司内 部 网络 。
热力站集中供热自动化控制系统研究_1
热力站集中供热自动化控制系统研究发布时间：2022-08-30T07:26:20.204Z 来源：《中国科技信息》2022年第8期作者：刘进[导读] 经济的发展，社会的进步推动了我国热力行业发展的步伐。
集中供热的优势在于能够提升能源利用率，并且降低环境污染现象，这与我国当前的能源节约型社会建设要求相符刘进阿克苏阳光热力有限公司新疆阿克苏市 843000摘要：经济的发展，社会的进步推动了我国热力行业发展的步伐。
集中供热的优势在于能够提升能源利用率，并且降低环境污染现象，这与我国当前的能源节约型社会建设要求相符。
如何进一步提高能源利用率，保障集中供热效果是当前热力站需要关注的重点问题。
随着科技水平的不断提升，部分热力站已经实现了对供热系统的自动化控制，不仅有助于提升能源利用率，还可根据居民供暖需求对供热系统的运行状态进行有效调节，这在一定程度上提升了热力站供热系统的管理成效。
关键词：热力站；集中供热；自动化；控制系统引言从当前发展形式来看，我国尚处于能源需求量大、储备不足的状态，原料价格也是水涨船高，集中供热相较于其他供热方式对于能源的节约与环境的保护有着积极的作用。
在当前的城市化建设过程中，集中供热的节能减排方案也应该得到足够的重视，要建立健全合理高效的节能减排方案，积极尝试应用先进的技术，提高资源的利用率，让供热企业真正做到可持续发展。
1集中供热自动化控制系统的组成集中供热系统的自动化控制，需要由集中供热调度管理系统和热力站自动化控制系统共同完成。
其中的集中供热调度管理系统包括交换机、过程控制站、网关机等，主要是通过对各个管网节点信息的及时获取来了解热用户的供热需求以及供热系统中的各项参数，对于供热管网运行状态进行实时检测，对于监测数据进行系统整合与分析后，形成数据分析报告，提交至热力站的自动化控制系统。
由热力站的自动化控制系统根据编程信息对热力系统状况进行监测，接收来自中央控制室的指令并作出控制动作，保障供热系统的安全稳定运行。
供热过程中热网电气自动化的有效控制
供热过程中热网电气自动化的有效控制一、热网电气自动化的基本概念热网电气自动化是通过计算机技术、控制技术、通信技术、传感器技术等现代技术手段，对供热系统中的电气设备和电力设备进行智能化控制和运行管理的过程。
其目的是提高热网系统的运行效率、降低能源损耗、提高节能环保水平、保障供热设备的安全稳定运行。
热网电气自动化系统主要包括以下几个方面的内容：数据采集系统、控制系统、运行管理系统、设备监测系统等。
通过这些系统的运行和协同作用，可以实现供热设备的自动控制、实时监测、远程运行管理等功能。
1. 数据采集技术数据采集技术是热网电气自动化的基础，它通过传感器、仪表等设备，实时采集供热系统中各种数据信息，如温度、压力、流量、电压、电流等。
这些数据是热网电气自动化系统进行运行状态监测和控制决策的基础。
2. 控制技术3. 通信技术通信技术是热网电气自动化的重要支撑，它通过网络通信技术，实现热网设备之间的联动控制和远程监测。
通过通信技术，可以实现远程监控、远程操作、远程维护等功能，提高供热系统的运行管理水平。
4. 运行管理技术运行管理技术是热网电气自动化的后续环节，它通过计算机技术和数据分析技术，对供热系统中的各种数据信息进行分析和运行管理。
运行管理技术可以帮助管理人员及时了解供热系统的运行状态，及时调整运行参数，提高运行效率和节能水平。
热网电气自动化的有效应用可以带来以下几个方面的显著效果：1. 提高供热系统的运行效率热网电气自动化可以实现设备的自动控制和智能化调节，有效提高设备的运行效率。
通过对供热设备的智能化管理和优化调节，可以降低设备的能耗，提高供热系统的供热效率。
2. 降低供热系统的能源损耗3. 提高节能环保水平4. 保障供热设备的安全稳定运行热网电气自动化可以实现对供热设备的实时监测和远程控制，及时发现设备的故障和异常情况。
通过智能化监控和报警系统，可以及时处理设备的故障，保障供热系统的安全稳定运行。
热网电气自动化是提高供热系统运行效率和节能环保水平的重要手段，其有效应用可以显著提高供热系统的运行性能和服务质量。
集中供热系统的热网电气自动化控制实现策略
集中供热系统的热网电气自动化控制实现策略摘要：在我国当前集中供热系统的发展过程中，所采用的各种技术也在不断优化和完善，而电气自动化控制在集中供热系统中的应用能有效提高其对热网的控制水平。
在实践中，可根据规定的程序标准控制热网的运行，有效减少了集中供热系统运行中的失误问题。
关键词：集中供热系统；热网；电气自动化控制目前，集中供热系统在日常生活中得到广泛应用，供热系统在使用中逐渐成熟，在一定程度上加强了热网控制自动化水平的不断提高。
热网自动化系统是城市集中供热系统中最重要的自动化控制系统，能及时有效地处理系统运行中出现的故障，而且能实现供热间的平衡稳定，降低供热运行中的能耗。
在科技不断发展中，热网自动化运行效率得到有效提升，为供热企业服务水平的提升奠定了坚实基础。
一、集中供热系统发展现状及调控基本原理1、集中供热系统现状。
为了促进集中供热系统的快速有效发展，在调查与分析当前现状后发现，我国目前的状况与国外供热系统仍有很大差距，主要分为两方面，即热网的控制与调节。
与我国热网系统相比，国外热网控制系统的分析表明，热网控制已与自动化系统完美融合，国外可通过信息网络方式实现热网的管理及控制，然而，由于经济、技术条件的影响及限制，我国热网控制自动化的进展当前仍处于初级阶段，自动化控制水平未取得好的效果，实践效率也无明显提高。
目前，我国城市集中供热系统的自动化技术发展相对缓慢。
但在现代科技不断发展过程中，我国加强了与先进国家的交流及合作，在合作过程中，引进了国外相对先进的自动化技术，这些技术的引入有效地促进了我国供热系统自动化控制的快速发展，创新了基础设施，目前城市集中供热系统的应用越来越广泛。
2、供热系统调控基本原理。
热力站及热源厂是热网自动化控制的重要组成部分，在系统运行中，通过对热力站的实时监控，可掌握相关数据信息。
此外，中央中心控制室还可及时调控热力站与网络。
在热网自动化系统运行过程中，可充分发挥系统的功能性，主要分为三个部分。
变频自动控制技术在集中供热系统中的应用
0.57 0.56
方案 2
0.55 0.54 2006 2008 2010 2012 2014 2016 2018 2020 2022 年份 图 1 两种方案综合评分值对比图
3
结论
晋城矿区水资源承载力研究结果显示，晋城市水资源承载
力处于中等偏好水平，在矿区废水回用率提高的方案下水资源
李霄霞
变频自动控制技术在集中供热系统中的应用
1
变频自动控制技术的工作原理
1.1 定压补水 设置系统定压装置的目的在于供暖系统能在稳压状态下运 行， 保证系统内不倒空、 不汽化。目前供热系统定压方式主要有 膨胀水箱定压 、 补水泵定压 、 补水泵变频调速定压 、 气体定压罐 定压等。 采用补水泵变频调速定压，其基本原理是根据供热系统的 压力变化， 改变水泵运行频率， 平滑无级地调整补水泵转速， 及 时调节补水量， 实现系统压力的恒定控制。该定压方式的关键设 再经 备是变频器， 其工作原理是把 50 Hz 的交流电转为直流电， 过变频器把直流电变换为另一种频率的交流电，从而达到补水 泵调速的目的。由于运行频率的改变会影响水泵功率以三次方 进行变化， 所以节能空间很大。另外， 与补水泵连续运行定压相 比较， 节省补水泵系统上调节阀的节流损耗， 节约了能耗； 与气 定压罐容积较大时， 补水 体定压罐比较， 特别是供热规模较大 、 泵变频调速定压方式即使在经济上也是占优势的。 1.2 采暖热水循环 供暖运行中普遍存在冗余现象， 大致出于两个原因： 一种是 静态设计带来的合理冗余。即设计师按照当地气象资料的极端 气温条件来确定系统的负荷峰值，显然在实际运行中肯定不会 始终处于极端气象条件下， 这就产生了设计的冗余。一种是供能 冗余， 即运行过程中每一天不同时间的变化， 每一月不同天的变 化， 都有一定的参差， 这就形成了供能的冗余 。这两种冗余应该 说是不可避免的，如果循环水量不能自动按照天气变化自动变 化的话， 依靠人工又不能随时随地地进行调整， 自然造成了系统 能源的极大浪费。实际上一般循环水系统大流量、 小温差现象普 遍存在， 造成实际水流比设计水量大， 使水泵电耗大大增加。 变频循环水泵节能控制的原理是控制采暖系统中供 、回水 温度保持设定值， 当热负荷变化时， 自动调节循环水量的大小去 适应系统负荷变化的需要， 取代以往阀门调控的不经济做法。供 热系统的供回水温度由变送器转换成电流信号或电压信号， 反 馈到 PID 调节器， PID 调节器将温度反馈信号与设定信号值相比 较， 并经 P （比例） （ I 积分） D （微分） 诸多环节调节后， 得到频率给 定信号控制变频器的工作频率，从而控制水泵的转速和水泵的 出水量。也就是说， 当水泵出口温度低于设定值时， 变频器自动 升高频率， 水泵转速提高， 泵出口温度上升； 当水泵出口温度高 于设定值时， 变频器自动降低频率， 水泵转速下降， 泵出口温度 下降， 维持设定温度差。 节电控制运用计算机模糊控制理论和变频技术， 根据末端负 荷的变化， 采集多种变化参数。然后通过负荷随动计算， 自动对水 泵进行实时优化控制， 确保系统在满足合理供应的前提下， 大幅度 192
集中供热热网自动化控制系统技术培训资料
长治市集中供热热网自动化控制系统招标文件(技术部分)招标编号：HT2016-186项目名称：长治市集中供热热网自动化控制系统招标人: 长治市惠城热力有限公司(盖章)招标代理机构: 山西海通工程招标有限公司 (盖章)日期：二○一六年九月目录目录 01 总则............................................................................................................ - 0 - 1.1 项目总体介绍............................................................................................ - 0 - 1.2 承包商的职责范围.................................................................................... - 4 -1.3 承包商与业主的联系................................................................................ - 6 -2 投标商的资质要求以及制造商的要求 ................................................... - 6 - 2.1 投标商须知................................................................................................ - 6 - 2.2 投标商的资质要求.................................................................................... - 7 -2.3 制造商的要求............................................................................................ - 7 -3 热网控制系统总体技术要求.................................................................... - 8 -4 控制系统设备的安装、调试、验收...................................................... - 11 - 4.1 设备的安装、调试.................................................................................. - 11 -4.2 设备的验收.............................................................................................. - 11 -5 设计联络与培训...................................................................................... - 12 - 5.1设计联络会议........................................................................................... - 12 -5.2技术培训................................................................................................... - 12 -6 承包商应提供的技术资料...................................................................... - 13 - 6.1 硬件资料.................................................................................................. - 13 -6.2 软件资料.................................................................................................. - 13 -7 售后服务和备品备件.............................................................................. - 13 - 7.1 售后服务.................................................................................................. - 13 -7.2 备品备件.................................................................................................. - 13 -8 设备及软件技术要求.............................................................................. - 13 - 8.1 GPS校时系统 .......................................................................................... - 13 - 8.2 DLP大屏幕显示系统.............................................................................. - 14 - 8.3 .计算辅助设备以及附件.......................................................................... - 18 - 8.4 自动化检测仪表--技术要求................................................................... - 23 - 8.5电视监控系统........................................................................................... - 30 -8.6热网计算机监控系统............................................................................... - 33 - 8.7 现场控制系统技术要求.......................................................................... - 40 - 8.8监控软件（SCADA软件）.................................................................... - 44 - 8.9工业实时数据库软件............................................................................... - 50 - 8.10 水力仿真软件........................................................................................ - 52 - 8.11热网控制软件技术要求......................................................................... - 57 - 8.12 热力站控制要求.................................................................................... - 63 - 8.13 通信系统与通信软件............................................................................ - 66 - 8.14 地理信息系统（GIS） ......................................................................... - 66 -8.15其他......................................................................................................... - 66 -9 设备清单（增加防火墙、杀毒软件，工业级） ................................. - 67 - 9.1 热网调度室监控系统及辅助设备（设置在热力公司办公楼内）...... - 67 - 9.2 热力站仪表及控制系统（一系统）...................................................... - 68 - 9.3 热力站仪表及控制系统（二系统）...................................................... - 69 - 9.4 热力站仪表及控制系统（三系统）...................................................... - 70 - 9.5 热力站仪表及控制系统（四系统）...................................................... - 70 - 9.6 生产报表系统.......................................................................................... - 71 -热网监控系统技术要求书1总则1.1项目总体介绍1.1.1项目背景介绍（1）现状热源长治市目前已建成投产四个主要热源，分别是漳泽发电厂、国电长治热电厂、漳山电厂及第一供热厂。
电气自动化控制在集中供热系统中设计和应用
电气自动化控制在集中供热系统中的设计和应用电气综合自动化系统具备很多优点，而正逐步被大部分用户采用，且在一些大型工业监控项日中具有明显优势，随着计算机控制技术的快速发展与进步，计算机监控系统的稳定可靠性进一步增强.自动供热系统按照自身类型、单机的具体容量、总装机容量和供热系统在自动供热系统中的作用及其运行模式来选择使用计算机监控系统，能够对整个供热系统，包括供热机组、公共设备、辅助设备的启停控制及工况进行监视，然后对全站的负荷进行合理分配，能够很好地满足供热系统的要求。
一、电气综合自动化系统的设计方法与原则（一）设计方法1.集中式电气综合自动化系统能够利用模板化与集中式的立柜结构。
所有控制保护的功能会集中于对应的控制保护柜，从而实现摔制和采集测量、报警等信号，并转化成对应的数据信号，通过光纤将这部分信号传送到主控室中的计算机上。
2.分布式电气综合自动化系统还能够选择分布式与模板化的结构，使得控制保护的功能均衡分布在贴近开关的保护柜上的开关柜或控制单元。
利用测量、报警等信号可以就地转化成相应的数据信号，每个单元都可以单独工作，相互不会产生影响。
二、集中供热系统的综合自动化设计计算机监控系统的结构主要包括集中式与分布式2种，而分布式的结构又可以分为全分布式与分层分布式2种。
集中式计算机监控系统通常由一台计算机承担系统所有供热的监控任务，系统的稳定性与利用率仅靠一台计算机来完成，稳定性较差。
全分布式的结构能够将系统的数据库同时分布到所有计算机的节点上，从而使某个节点的故障对于整个系统产生的影响能够减小到最低，其稳定性大大提高，具备很好的可扩充性。
然而该系统比较复杂，投资高，而分层分布式结构能够将那些不涉及全系统性质的功能全部在底层得到体现，加快了控制过程的完成，大大降低了控制中心的负担以及传输的信息量。
一旦部分功能出现故障的时候，不会对其他部分功能的运行造成影响，稳定性大大提高，且能够适应被控制系统生产规模的扩大，具备较强的灵活性。
集中供热系统中热网的电气自动控制探究重点探寻
Construction & Decoration
市政工程
集中供热系统中热网的电气自动控制探究重点探寻
郝志民 天津市热电有限公司 天津 300202
分析集中供热系统中热网的电气自动控制探究
在科技水平不断提升的今天，自动控制技术在各个领域及行业中都得到了广泛而深入的使用，逐渐成为现代社会发展中不可缺少的重要部分。集中供热系统中的热网电气自动控制能够给有效准确地控制供热温度，能够为用户提供更优质的供热服务，此外，还能达到节约能源的效果。一般而言，集中供热系统包括热源、一次管网、换热站、循环水泵、二次网等重要部分，随着热力站地不断增加，热网的自控控制的重要性也越来越大。热力站中配备自控控制设备，调度室中配备自动控制总站，总站完成对热力站提供的数据的分析与处理，并再次对热力站下达工作指令。为保障自动控制效果，自动控制系统在接受热力站的数据及下达工作指令时，必须做到及时高效，同时做好对数据的储存管理。自动控制的应用，不仅在于对热力站数据的处理与指令的下达，其作用还在于保障故障检修效率及效果，当发生故障时，自动控制系统会及时发出警示信号，为相关工作人员的检修维护工作提供帮助[1]。可见，集中供热系统中的热网自动控制能够很好地解决热力站增多带来的一系列供热问题，同时做到对供热系统的实时监控，及时对系统中的故障问题做出警示，以保障供热系统的正常运行。
[4]李琨峰.集中供热系统中热网的电气自动控制分析[J].山西建筑,2019,45(1):99-101.
[5]曹清源.集中供热系统中热网的电气自动控制标准探究[J].数码设计（上）,2019,(6):170.
[6]时永豹.集中供热系统中热网的电气自动控制[J].现代工业经济和信息化,2018,8(11):67-69.
（三）电气自动控制控制的过程
集中供热系统中的循环水泵是由变频器控制的，当二次管网的压力发生变化时，压力变频器会因此收集到二次官网的压力数据，并对数据进行收集汇总，之后传入现场控制器中，再有现场控制器对这些数据进行分析处理，处理完成后将工作质量传输回变频器，变频器以此为依据对循环水泵的运转速度进行调节，在二次循环过程中，通过固定数据对热网进行定压及定流量处理，确保其保持高效运行状态。温度传感器是电气自动控制过程中的关键，它的主要控制过程为：首先，根据室内外温度差异及热力站的供水温度完成数据收集，其次将收集到的数据信息传输到现场控制器，由现场控制器进行分析处理，计算出二次网循环水的温度之后，向电气自动控制系统中的调节阀下发工作指令，完成对流量的调节，达到控制二次循环水温度的效果。在这一过程中，调节阀的作用非常关键，需要它完成对水循环的频率、温度等数据的收集，为二次水循环的温度调节提供参考，确保二次水循环温度计算结果的准确性，从而保障调节阀能够在二次水循环中的调节保持科学合理。上机作用是是保障热网电气自动控制系统有效运行的重要部分，上机通过网络完成对系统端的定位，并下发与温度调节有关的工作指令给现场控制器，现场控制器再以此为基础对二次循环水泵、调节阀等设备进行控制，同时将现场控制数据返回给上位机，最终传输到总控制中心[7]。
集中供热系统中热网的电气自动控制探究
集中供热系统中热网的电气自动控制探究发表时间：2016-08-22T13:39:10.377Z 来源：《低碳地产》2015年第20期作者：李悦[导读] 随着城市建设的不断发展，城市集中供热已取代独立燃煤锅炉供热，为城市环境保护做出很大贡献，同时减少了能源浪费。
李悦唐山曹妃甸热力有限公司河北唐山 063200【摘要】随着我国城市化的不断进展，我国能源消费也在逐年增加，成为了能源消耗大国。
建筑能耗大约占我国能源消耗的1/3，其中大部分是供热能耗。
因此建筑节能既是形势所迫，也是众望所归。
集中供热系统与分散供热相比具有污染小，效率高等优点，已经在我国推行多年，但是与其他发达国家相比供热效率还是很低，能源浪费严重，节能空间很大。
因此供热节能是我国建筑节能工作中潜力最大的途径之一。
文章重点分析了集中供热系统中热网的电气自动控制方式，仅供参考。
【关键词】集中供热系统；热网；电气自动控制；随着城市建设的不断发展，城市集中供热已取代独立燃煤锅炉供热，为城市环境保护做出很大贡献，同时减少了能源浪费。
现阶段供热系统科学运行、合理调节、自动平衡工况有待完善，实际生产运行中能源利用率较低，耗能偏高，节能效果较有限。
如能够从锅炉设备、管网系统、风机水泵的节能应用、整体调节综合考虑整个系统，对供热系统的三个主要环节提供信息化管理平台，以期实现对热源控制一体化，管网智能化、和终端用户信息化，对于整个供热系统的管理、节能有非常大的实际意义，它可以提高供热系统综合运行效率、有效降低供热系统用能（包括用电）的能耗。
一、集中供热热网的电气自动控制系统城市集中供热一般组成为：热源（热电供热机组或供热锅炉），一次管网，换热站（换热站的设备一般为循环泵、补水泵、补水箱、换热器等），二次网，热用户等。
目前，城市集中供热系统发展很迅速，有的城市的换热站数量很多，要实现集中供热系统的电气自动控制，一是在各换热站安装自动控制设备（加装有远程控制程序）；二是设立供热系统自动控制控总站，汇总和分析远端传输上来的数据，根据实际情况发出正确的指令。
城市集中供热系统中热网的电气自动控制探究
城市集中供热系统中热网的电气自动控制探究发表时间：2016-09-27T16:37:09.660Z 来源：《基层建设》2016年12期作者：张旭[导读] 摘要：近年来，城市集中供热已经成为城市的重要基础设施，我国城市集中供热事业取得很大的进展，集中供热不仅能够节约能源，还能对提高空气质量、减少污染方面做出贡献。
城市集中供热系统中热网的电气自动控制应用，经过实际运行，实现了集中供热热网的集中动态平衡控制，有效地解决了一次网的水力失调和热力失调问题。
新疆广维现代建筑设计研究院有限责任公司新疆乌鲁木齐 830000摘要：近年来，城市集中供热已经成为城市的重要基础设施，我国城市集中供热事业取得很大的进展，集中供热不仅能够节约能源，还能对提高空气质量、减少污染方面做出贡献。
城市集中供热系统中热网的电气自动控制应用，经过实际运行，实现了集中供热热网的集中动态平衡控制，有效地解决了一次网的水力失调和热力失调问题。
以下控制方案较好地结合了具体情况，是切实可行的控制方案，此方案的应用还进一步提高了热力公司的管理水平和经济效益。
基于此，本文将着重分析探讨城市集中供热系统中热网的电气自动控制。
关键词：集中供热；热网；电气自动控制1、城市集中供热系统中热网电气自动发展现状分析经过几十年的发展，自动控制系统已经广泛应用于各个领域，并取得了良好效果。
热网的电气自动控制系统的技术已经相对成熟，应用风险较低，而且，这一系统能够很好地解决人工不足的问题。
同时，具有快速、精确分析庞大数据的能力，这一点使人工管理面临的繁琐问题变得简单化。
除以上优势外，它还能控制好供暖温度、流量，减少盲目性，在全面保证供热质量的基础上，形成经济运行、减少耗能的效果。
如自动化控制系统中的热网系统，能够对热用户以及气候温度实行即时的监控，可以根据监控获得的实际数值和其他情况调节供热量，不仅提高了供热的服务质量以及用户的满意度，还实现了资源的节约。
城市集中供热一般组成为：热源（热电供热机组或区域供热锅炉），一次管网，换热站（换热站的设备一般为循环泵、补水泵、补水箱、换热器等），二次网，热用户等。
电气自动化在智能化集中供热中的应用 吴庆权
电气自动化在智能化集中供热中的应用吴庆权发表时间：2019-09-18T15:54:56.930Z 来源：《电力设备》2019年第8期作者：吴庆权[导读] 摘要：随着国家深入推进供给侧改革以及综合能源利用的不断提高，各行各业都已按照国家经济向高质量发展方向突飞猛进。
(佛山综合能源（公控）有限公司)摘要：随着国家深入推进供给侧改革以及综合能源利用的不断提高，各行各业都已按照国家经济向高质量发展方向突飞猛进。
近年来，智能化集中供热系统中电气自动化控制开始逐渐被各个供热企业重视，由于长距离集中供热的大力推行以及分散小型燃煤小锅炉的关停，传统的供热控制模式也将被智能化自动系统所代替。
电气自动化能够提升供热企业的供热效率，降低企业运营成本，并且能够及时发现集中供热时可能出现的安全隐患，进而保障集中供热系统安全稳定的运行。
本文就电气自动化在智能化集中供热中的应用作出探究，深入分析影响当下智能化集中供热中电气自动化应用的问题，并提出若干优化建议，以往能够提升智能化集中供热系统中电气自动化水平。
关键词：电气自动化；智能化集中供热；应用前言：智能化集中供热系统与人们的生活息息相关，并且对人们生活与工作的质量有这直接影响[1]。
伴随着我国社会经济近些年的飞速发展，智能化集中供热系统中电气自动化的应用开始逐渐被重视。
自动供热系统是基于现有长时间稳定供热需求衍生出的新型控制技术，可以通过计算机技术对自身的运行情况展开分析，准确有效的获取相应的数据，使实际资源消耗与设备环境呈现出一种相对稳定的状态。
因此，在智能化集中供热中确立电气自动化的应用地位对于城市的经济发展有着深远的影响。
一、电气自动化在智能化集中供热系统中应用的实际意义供热系统对于城市而言是一种能够体现城市经济发展水平并且与城市居民息息相关的基础设施，在季节变化是能具备可持续性工作和生活的基础保障，供热系统直接影响着人们的生活幸福指数。
纯铜的集中供热系统是通过人工去对设备进行调控，进而确保系统能够正常稳定的运行，这样的工作模式往往会出现实际供热情况以及温度协调等方面有所欠缺，对于这些温度上的变化难以做到真正的实时掌控，导致用户体验受到影响，进而导致供热企业在城市经济发展过程中难以将自身的地位长效的巩固，出现相对落后和被动的区域温度获取以及体系化条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集中供热系统中热网的电气自动控制分析吴庆辉
发表时间：2019-11-22T09:31:56.360Z 来源：《电力设备》2019年第14期作者：吴庆辉[导读] 摘要：介绍了我国城市集中供热热网电气自动控制系统的发展现状，并从设备、过程等方面对集中供热系统热网电气自动控制方案进行了研究分析，还介绍了集中供热系统中热网电气自动控制的实践运行，以期促进热网电气自动控制的发展进步。
（通辽热电责任有限责任公司内蒙古通辽 028000）摘要：介绍了我国城市集中供热热网电气自动控制系统的发展现状，并从设备、过程等方面对集中供热系统热网电气自动控制方案进行了研究分析，还介绍了集中供热系统中热网电气自动控制的实践运行，以期促进热网电气自动控制的发展进步。
指出集中供热系统是现代城市供热的主要方式，对其热网进行电气自动控制能在保证供热效果的同时减少能源消耗。
关键词：集中供热系统，热网，电气自动控制
引言
科技的进步以及经济的发展使得集中供热系统的应用越来越广泛和普遍，集中供热系统不断改进，热网电气自动控制成为了集中供热系统发展的重要趋势。
对集中供热系统的热网实行电气自动控制能有效优化供热服务，为用户提供温度均衡的热量供应，并达到节能减耗的效果。
为此，对集中供热系统热网电气自动控制进行研究具有必要性。
1我国城市集中供热热网电气自动控制系统的发展现状近年来，随着自动控制系统的广泛应用，集中供热系统中也开始进一步部署这种自动控制系统。
目前，国外的热网控制已完全融入自动化系统，而我国因受到技术、经济等条件约束，城市集中供热系统仍旧与其有很大的差距。
如，我国城市集中供热系统中自动化技术的发展较为缓慢，热网的管理和控制还不能够由信息网络实现；我国对热网的控制和调节尚不成熟，自动化控制系统的实践效率没有取得理想的效果等。
总之，虽然我国集中供热热网自动化系统取得了一定的发展，但目前我国热网控制还未真正完全融入自动化系统，我国还需不断引进世界各国先进的科学技术，使自动化控制形式向多元化方向发展，从而促进热网自动化控制系统的运行效率得到更加充分的体现。
2供热过程中热网电气自动化控制的优势
电子自动化技术不断发展，已经在各行各业的应用中取得了良好的效果。
同时，电气自动化在工业行业也取得了巨大成就，热网电气自动化的风险较低，技术应用比较成熟，能够节省大量的人力劳动，解决供热企业人员短缺的问题。
并且，热网电气自动化能够在较短的时间内对大量数据进行准确分析，简化人工管理工作。
另外，热网电气自动化能够自动控制温度和热量，减少资源消耗，实现节能环保。
城市集中供热管网系统可以通过系统自动设置温度，不受外界室温干扰，加热到达系统设定的温度时可以自行停止，充分保证居民室内良好的恒定温度。
优化设计后的管网系统运作具有间歇性，可以充分实现节约能源、降低供暖设备运行噪音，加上供暖基地的设备离居民区较远，所以不会对居民的日常休息和生活带来干扰，充分实行了以人为本的观念。
3集中供热系统中热网电气自动控制运行
3.1热网电气自动控制的主要设备
在运行正常的情况下，集中供热系统的主要工作是调节热网的热力参数。
一般来说，集中供热系统中热网的热力参数主要是运行压力、热网流量、温度等等，电气自动控制设备能实现对热网热力参数的有效控制。
通常情况下，集中供热系统中热网电气自动控制的主要设备包括变频器、电动阀、传感器等等。
中央数据处理器是集中供热系统热网自动控制的主要设备，要实现对热网的自动控制，就必须实现对中央数据处理器的把控。
中央数据处理器的主要特征是能及时对数据信息进行处理，并通过自身网络端接口输入、输出数据信号，及时获取热网数据信息。
电动调节阀是集中供热系统中热网的主要电气自动控制设备，具有调节系统的作用。
热网、压力对电动调节阀的影响较小，为此在集中供热系统中应用电动调节阀能有效提升热网的稳定性。
变频器是改变泵类转行方式的主要设备，变频器的端口能自由输入或输出数据，变频器还能随时切换热网电气自动控制中的电机数据。
同时，变频器还能保护电压、电线、电动机。
最后，变频器能保护电压、线路和现场控制器。
除上文中笔者提到的热网电气自动控制系统的设备外，热网电气设备的传感器、现场控制器都能参与城市建设。
电气自动控制中的传感器通常有流量统计器、压力变送器、温度传感器等。
3.2电气自动化控制过程
供热系统中的循环水泵控制主要是通过变频器来完成的，变频器根据热网系统中的压力变化来获取系统的相关数据信息，并对所获取的系统信息进行整理汇总，传输到现场控制器当中。
之后，现场控制器会根据信息发出相关指令，变频器在接收指令后按照指令控制循环水泵的转速，并在二次循环中固定流量和压力，保证热网系统的高效运转。
温度传感器在热网电气自动化中必不可少，温度传感器能够采集室内温度、室外温度、供水温度等信息，并将这些信息传输给现场控制器，现场控制器在数据分析处理之后计算二次循环的水温并根据计算结果对温度电气自动控制调节阀发出指令，调节阀在接收之后根据指令开展工作，进而控制二次循环水温。
4集中供热系统中热网电气自动控制的实践运行为进一步提高热网换热站的自动化水平，降低热网能耗，增加热源供热能力，热电公司启动集中供热系统中热网电气自动控制运行。
4.1智慧供热系统的投运，大大提高了一次网平衡度
在固定投热量的情况下，通过融入“云技术”进行“大数据”分析，指导热网均衡调节，目前，许多系统实现全网平衡自动调控，主要采用“均匀性调节”的方式，即对各个换热站一次网电动调节阀进行控制，以同类型换热站二次网供回水平均温度一致为热网的主要调节目标，保证各换热站间的均匀供热，避免由于冷热不均，为保证温度偏低换热站达到要求而造成前端过热的浪费。
通过智慧供热系统实现了学校、商场及大型公建的分时差异化调整。
4.2失水监控系统及老旧管网改造减少了失水量
一是智慧供热系统中失水报警功能得以实现，换热站失水量超过设定值时在调度平台报警，调度人员立即安排检修及稽查人员对该处二次网做重点检查，漏点处理及时，私放循环水的情况得到控制。
二是大温差改造项目有效的改善了二次网供热效果，减少了私放循环水提高供热温度的现象。
三是老旧管网改造项目的推进和落实，提高了二次管网及设备的健康水平，改造范围内的跑冒滴漏现象得到了有效控制。
4.3变频远控系统及新建换热站AB泵设置降低了电耗
一是智慧供热系统中变频远控功能得以实现，换热站循环泵变频集中控制，减少了就地调整的随意性造成的电量浪费。
二是新建换热站AB泵设置，即供热初末期运行参数较小的循环泵，高寒期运行较大的循环泵，从而达到节电效果，结束语
综上所述，集中供热系统中热网的电气自动控制具有重要的现实意义，对热网电气自动控制进行研究分析有利于促进其电气自动控制化的发展进步。
现在越来越多的人都将目光聚集在供热系统的基本配置和资源合理利用问题上，将自动化系统引入到供热管网中，能够进一步实现节能降耗，低碳环保，值得进一步推广应用。
要想推动热网电气自动控制的优化，充分发挥热网电气自动控制的价值，就必须掌握电气自动控制设备、控制流程及控制软件。
参考文献：
[1]蔡志军，王天鹏.集中供热系统的热网自动化控制[J].区域供热，2015（3）：55-59．
[2]许娜，周炜明.集中供热系统中热网的电气自动控制探究[J].黑龙江科技信息，2017（4）：149.
[3]许德浩，赵浩东.热网集中供热系统控制技术的研究[J].仪器仪表用户，2016，8（2）：30-32；21.
[4]冀建平，陈福琴.城市集中供热系统中热网的自动化控制[J].科技创业家，2012（20）：81．
[5]徐海潮.集中供热系统中热网的电气自动控制探究[J].科技视界，2015，20（8）：230.。
