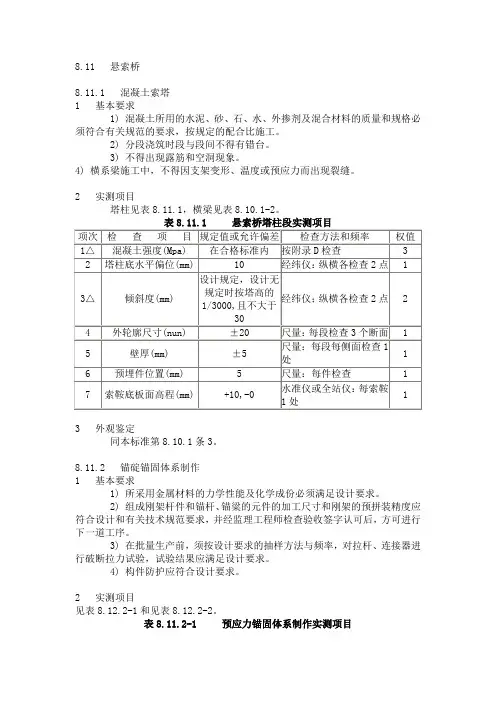

悬索桥：锚碇锚固系统制作工程工程现场质量检验报告
悬索桥：锚碇锚固系统制作工程工程现场质量检验报告单（一）
（预应力锚固系统制作）
承包人：合同号：一
监理单位：工程编号：浙路（ZJ）872
注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）
自锚式悬索桥施工方案
目录 1、工程概况 (1) 1.1工程概述 (1) 1.2主要技术标准 (1) 1.3、主桥结构 (2) 2、重难点分析 (2) 3、主梁施工工艺流程 (3) 3.1先梁后拱施工工艺 (3) 3.2 先缆后梁施工工艺流程 (5) 4、方案对比分析表 (6) 5、主要工程项目的施工方案 (7) 5.1、总体施工方案 (7) 5.1.1下部结构 (7) 5.1.2上部结构 (7) 5.1.3猫道、承重索、主缆架设 (8) 5.2各分部施工方案 (8) 5.2.1栈桥施工方案 (8) 5.2.2桥塔基础施工方案 (9) 5.2.3桥塔 (11) 5.2.4 主梁施工 (12) 3.2.5 缆索施工 (15) 5、施工机械设备计划 (20)
1、工程概况 1.1工程概述 东莞江南支流港湾大桥工程位于广东省东莞市，跨越江南支流，连接沙田阇西村与坭洲岛，为东南-西北走向。项目起点与港口大道平交，起点K0+000，沿西北方向穿越江南支流后，终点与坭洲岛疏港大道相交，终点桩号K2+922，路线全长2.922Km，设置桥跨为60+130+320+130+65=705m，见下图。 桥跨布置图（m） 1.2主要技术标准 (1)道路等级：一级公路兼顾城市主干道功能； (2)设计速度：主线60km/h； (3)设计荷载：公路-Ⅰ级； (4)主桥标准段桥宽：1.25m 风嘴+2.5m 人行道+2m 吊杆锚固区+0.75m 硬路肩+11.25m 行车道+0.5m 路缘带+1m 中央隔离带+0.5m 路缘带+11.25m 行车道+0.75m 硬路肩+2m 吊杆锚固区+2.5m 人行道+1.25m 风嘴，全宽37.5m； (5)设计洪水频率：1/300； (6)通航等级：现状河道为拟建桥梁所在河段坭尾至杨公洲中8km河段航道为Ⅳ级航道，通航500吨级船舶，航道尺寸为2.5m×50m×330m（水深×底宽×弯曲半径）。近期规划为Ⅲ级航道，通航1000吨级船舶，航道尺寸为2.5m×60m×480m（水深×底宽×弯曲半径）。远期规划为Ⅰ级航道，海轮5000 吨级，垂直航迹线方向通航孔尺寸为（270×34）m，本桥桥址处通航孔净宽须不小于294m，净高不小于34m；
自锚式悬索桥
自锚式悬索桥的综述 2005-8-5【大中小】【打印】 摘要：介绍自锚式悬索桥的特点、历史及国内外发展情况。重点分析了钢筋混凝土桥的设计和发展，并对其施工工艺做了简单介绍。总结展望了自锚式悬索桥的发展空间及其需进一步研究的问题。 关键词：悬索桥；自锚式体系；施工；实例 一、前言 一般索桥的主要承重构件主缆都锚固在锚碇上，在少数情况下，为满足特殊的设计要求，也可将主缆直接锚固在加劲梁上，从而取消了庞大的锚碇，变成了自锚式悬索桥。 过去建造的自锚式悬索桥加劲梁大多采用钢结构，如1990 年通车的日本此花大桥，韩国永宗悬索桥、美国旧金山——奥克兰海湾新桥、爱沙尼亚穆胡岛桥墩等。2002年7月在大连建成了世界上第一座钢筋混凝土材料的自锚式悬索桥——金石滩金湾桥墩，为该类桥墩型的研究提供了宝贵的经验。此后在吉林、河北、辽宁又有4座钢筋混凝土自锚式悬索桥正在设计和设计和建造中。 自锚式悬索桥有以下的优点：①不需要修建大体积的锚碇，所以特别适用于地质条件很差的地区。 ②因受地形限制小，可结合地形灵活布置，既可做成双塔三跨的悬索桥，了可做成单塔双跨的悬索桥。 ③对于钢筋混凝土材料的加劲梁，由于需要承受主缆传递的压力，刚度会提高，节省了大量预应力构造及装置，同时也克服了钢在较大轴向力下容易压屈的缺点。 ④采用混凝土材料可克服以往自锚式悬索桥用钢量大、建造和后期维护费用高的缺点，能取得很好的经济效益和社会效益。 ⑤保留了传统悬索桥的外形，在中小跨径桥梁中是很有竞争力的方案。 ⑥由于采用钢筋混凝土材料造价较低，结构合理，桥梁外形美观，所以不公局限于在地基很差、锚碇修建军困难的地区采用。 自锚式悬索桥也不可避免地有其自身的缺点：①由于主缆直接锚固在加劲梁上，梁承受了很大的轴向力，为此需加大梁的截面，对于钢结构的加劲梁则造价明显增加，对于混凝土材料的加劲梁则增加了主梁自重，从而使主缆钢材用量增加，所以采用了这两种材料跨径都会受到限制。 ②施工步骤受到了限制，必须在加劲梁、桥塔做好之后再吊装主缆、安装吊
自锚式悬索桥施工质量控制要点
自锚式悬索桥施工质量控制要点 发表时间：2018-06-01T11:02:36.360Z 来源：《基层建设》2018年第10期作者：刘瑞婷[导读] 摘要：自锚式悬索桥被运用的越来越广泛，而对于施工的控制还没有完全的统一，还需要经过不断地实践和总结。 南京市政公用工程质量检测中心站江苏省南京市 210000 摘要：自锚式悬索桥被运用的越来越广泛，而对于施工的控制还没有完全的统一，还需要经过不断地实践和总结。本文作了一些定性的分析，对施工而言有一定的指导意义，但还需要通过定量分析才能最终确定每种因素的影响程度和控制措施。 关键词：自锚式；悬索桥施工；施工控制 1引言 自锚式悬索桥是将主缆直接锚固在加劲梁上，靠主梁来承担主缆的水平分力，从而取消庞大的锚碇，同时主缆又对主梁施加了强大的免费预应力。本文主要阐述了桥梁施工控制及其必要性，分析了自锚式悬索桥施工控制的方法，并对自锚式悬索桥的施工控制进行了探讨。 2自锚式悬索桥施工技术 2.1主塔施工 悬索桥一般主塔较高, 塔身大多采用翻模法分段浇筑, 在主塔连结板的部位要注意预留钢筋及模板支撑预埋件。对于索鞍孔道顶部的混凝土要在主缆架设完成后浇筑, 以方便索鞍及缆索的施工。主塔的施工控制主要是垂直度监控, 每段混凝土施工完毕后, 在第二天早晨8: 00至9: 00 间温度相对稳定时, 利用全站仪对塔身垂直度进行监控, 以便调整塔身混凝土施工, 应避免在温度变化剧烈时段进行测试,同时随时观测混凝土质量, 及时对混凝土配比进行调整。 2.2鞍部施工 检查钢板顶面标高, 符合设计要求后清理表面和四周的销孔, 吊装就位, 对齐销孔使底座与钢板销接。在底座表面进行涂油处理, 安装索鞍主体。索鞍由索座、底板、索盖部分组成, 索鞍整体吊装和就位困难，可用吊车或卷扬设备分块吊运组装。索鞍安装误差控制在横向轴线误差最大值3mm 标,高误差最大值3mm。吊装入座后, 穿入销钉定位, 要求鞍体底面与底座密贴, 四周缝隙用黄油填实。 2.3主梁浇筑 主梁混凝土的浇筑同普通桥一样, 首先梁体标高的控制必须准确, 要通过精确的计算预留支架的沉降变形；其次, 梁体预埋件的预埋要求有较高的精度, 特别是拉杆的预留孔道要有准确的位置及良好的垂直度, 以保证在正常的张拉过程中拉杆始终位于孔道的正中心。主梁浇筑顺序应从两端对称向中间施工, 防止偏载产生的支架偏移, 施工时以水准仪观测支架沉降值, 并详细记录。待成型后立即复测梁体线型, 将实际线型与设计线型进行比较, 及时反馈信息, 以调整下一步施工。 另一方面，作为自锚式现浇混凝土悬索桥，箱梁支架的使用时间较长，一般在主缆、吊索施工完成、受力体系转换之后才可拆除，因此对支架的稳定性及防撞要求较高，所以在编制《现浇预应力混凝土箱梁专项施工方案》时应予以考虑。 2.4猫道施工 猫道施工工艺流程：承重绳下料→承重绳预张拉→承重绳线型调整→猫道面层、衡量、扶手绳安装→猫道吊装→猫道高度调整→抗风缆架设→形成猫道体系。 猫道施工中需要注意的是：猫道索两端的锚固设施要事先预埋在塔顶和锚梁中；猫道必须要设置可靠的抗风索体系；猫道的线型应始终保持与悬索桥钢缆的自由悬挂线型保持一致，为此，猫道索要设置能收紧、放松的装置，以便在施工过程中调整主缆受载后的线型。 2.5索部施工 1) 主缆架设 根据结构特点, 主缆架设可以采取在便桥或已浇筑桥面外侧直接展开, 用卷扬机配合长臂汽车吊从主梁的侧面起吊、安装就位。缆索的支撑: 为避免形成绞, 将成圈索放在可以旋转的支架上。在桥面每4-5m, 设置索托辊( 或敷设草包等柔性材料) , 以保证索纵向移动时不会与桥面直接摩擦造成索护套损坏。因锚端重量较大, 在牵引过程中采用小车承载索锚端。 缆索的牵引: 牵引采用卷扬机, 为避免牵钢丝绳过长, 索的纵向移动可分段进行, 索的移动分三段, 分别在二桥塔和索终点共设三台卷扬机。 缆索的起吊: 在塔的两侧设置导向滑车, 卷扬机固定在引桥桥面上主桥索塔附近, 卷扬机配合放索器将索在桥面上展开。主要用吊车起吊, 提升时避免索与桥塔侧面相摩擦。当索提升到塔尖时将索吊入索鞍。在主索安装时, 在桥侧配置了3 台吊机, 即锚固区提升吊机、主索塔顶就位吊机和提升倒链。 当拉索锚固端牵引到位时, 用锚固区提升吊机安装主索锚具, 并一次锚固到设计位置, 吊机起重力在5t 以上；主索塔顶就位吊机是在两座塔的二侧安置提升高度大于25m 时起重力大于45t 的汽车吊, 用于将主索直接吊上塔顶索鞍就位, 在吊装过程中为避免索的损伤, 索上吊点采用专用索夹保护；主索在提升到塔顶时, 由于主跨的索段比较长, 为确保吊机稳定, 可在适当的时候用塔上提升倒链协助吊装。 2) 主缆调整 在制作过程中要在缆上进行准确标记。标记点包括锚固点、索夹、索鞍及跨中位置等。安装前按设计要求核对各项控制值, 经设计单位同意后进行调整, 按照调整后的控制值进行安装, 调整一般在夜间温度比较稳定的时间进行。调整工作包括测定跨长、索鞍标高、索鞍预偏量、主索垂直度标高、索鞍位移量以及外界温度, 然后计算出各控制点标高。 主缆的调整采用75t 千斤顶在锚固区张拉。先调整主跨跨中缆的垂直标高, 完成索鞍处固定。调整时应参照主缆上的标记以保证索的调整范围。主跨调整完毕后, 边跨根据设计提供的索力将主缆张拉到位。 3) 索夹安装 为避免索夹的扭转, 索夹在主索安装完成后进行。首先复核工厂所标示的索夹安装位置, 确认后将该处的PE 护套剥除。索夹安装采用工作篮作为工作平台, 将工作篮安装在主缆上(或同普通悬索桥一样搭设猫道) , 承载安装人员在其上进行操作。索夹起吊采用汽吊, 索夹安装的关键是螺栓的坚固, 要分二次进行。索夹安装就位时用扳手预紧, 然后用扭力扳手第一次紧固, 吊杆索力加载完毕后用扭力扳手第二次紧固。索夹安装顺序是中跨从跨中向塔顶进行, 边跨从锚固点附近向塔顶进行。
发展中的自锚式悬索桥
发展中的自锚式悬索桥 孙立刚 (辽宁省交通勘测设计院,沈阳110005) 摘 要 自锚式悬索桥因其优美的造型受到人们越来越多的关注,近年来已有多座自锚式悬索桥建成。本文总结了自锚式悬索桥的特点,并介绍了自锚式悬索桥的建造历史、结构形 式、理论研究、设计和施工等方面的发展状况。 关键词 自锚式悬索桥 发展 综述 悬索桥根据主缆锚固方式的不同可以分为两种:一种是锚固在基础上,主缆的水平分力和竖向分 力通过锚固体传递给地基,这是地锚式悬索桥;另外一种是将主缆锚固于加劲梁的梁端锚固体上,主缆的水平力由加劲梁承受,竖向分力由桥墩和配重抵消,这种悬索桥称为自锚式悬索桥。由于取消了庞大的锚碇,自锚式悬索桥不仅造型精致美观,满足城市空间小、对景观效果要求高的特点,而且也避开了在不良地质处修筑锚碇的技术难题。1自锚式悬索桥的发展历程 从建造历史来说,自锚式悬索桥并不是一种新桥型。19世纪后半叶,奥地利工程师约瑟夫?朗金和美国工程师查理斯?本德提出了自锚式悬索桥的造型。朗金于1870年在波兰建造了世界上首座小型铁路自锚式悬索桥。20世纪初,自锚式悬索桥首先在德国兴起,自1915年在莱茵河上建造的第一座大型自锚式悬索桥—科隆-迪兹桥起,到1929年共修建了5座自锚式悬索桥,其中1929年建成的科隆-米尔海姆桥主跨跨径达到315m ,保持自锚式悬索桥跨径记录70余年。在这期间美国和日本也建造了几座自锚式悬索桥 。 图1日本此花大桥立面图 40年代塔科马桥风毁事故后,悬索桥的建造步 入了低谷阶段。1954年德国工程师在杜伊斯堡完 成了跨径230m 的自锚式悬索桥后,世界上没有再建造这种桥。上世纪90年代,日本和韩国重新推出了这种桥型,并且注入了新的元素。1990年建成的日本此花大桥为单索面自锚式公路悬索桥,跨径布置为120m +300m +120m ,主缆垂跨比1:6,采用倾斜吊杆,加劲梁为钢箱梁,主塔为花瓶型;1999年建成的韩国永宗大桥为双索面公铁两用自锚式悬索桥,跨径布置125m +300m +125m ,垂跨比1:5,采用竖直吊杆,索面倾斜,花瓶型主塔,加劲梁是桁架梁与钢箱梁的双层组合结构,上层通行汽车,下层铺设铁路。这两座桥成为现代自锚式悬索桥的典型代表。美国奥克兰海湾新桥重建计划中包括一座单塔2跨自锚式悬索桥和一座3跨双塔自锚式悬索桥, 其中单塔悬索桥跨径达到385m 。这几座桥的设计和建成拉开了新世纪自锚式悬索桥研究和建造的序幕。2自锚式悬索桥在国内的迅速推广和发展2.1 国内自锚式悬索桥的建造概况 国内所建造的自锚式悬索桥的结构形式丰富多 样,材料选择不拘一格。从加劲梁的构造上来说,有钢混叠合梁、桁架梁、钢箱梁、混凝土箱梁、混凝土边主梁;有漂浮式体系,也有在桥塔处设置支座的支承体系;从造型上来说,多数采用了双塔多跨式结构,佛山平胜大桥为独塔单跨式结构,还建成了独塔双跨式的人行自锚式悬索桥;在加劲梁的材料使用方面,我国桥梁设计者首次提出了混凝土自锚式悬索桥的概念,即以钢筋混凝土代替钢作为加劲梁材料, 并且成功地建成了几座这种类型的悬索桥。2002年在金石滩金湾桥的建造中加劲梁首次使用了钢筋混凝土,随后建成的抚顺万新大桥和江山市北关大 ? 13?第11期 北方交通
钢筋混凝土自锚式悬索桥的设计与施工 李宝银
钢筋混凝土自锚式悬索桥的设计与施工李宝银 发表时间：2018-05-16T17:18:56.467Z 来源：《基层建设》2018年第2期作者：李宝银于向前 [导读] 摘要：在我国交通事业不断发展的过程中，更多的桥梁工程得到了建设。 陕西中林集团工程设计研究有限公司陕西省西安市 710000 摘要：在我国交通事业不断发展的过程中，更多的桥梁工程得到了建设。其中，自锚式悬索桥是一种主要的桥梁类型。在本文中，将就钢筋混凝土自锚式悬索桥的设计与施工进行一定的研究。 关键词：钢筋混凝土；自锚式悬索桥；设计；施工 1 引言 在现今桥梁工程建设中，自锚式悬索桥得到了较多的建设。该桥梁类型即通过桥面的应用实现主索水平拉力的平衡，以此起到取消桥梁两侧混凝土锚固基础的效果。在工程施工区域地基土条件较差的情况下，通过该方式的应用，即能够对桥梁建设费用进行有效的降低，在实际处理当中具有较高的优越性。 2 工程设计概况 我国南部某城市自锚式悬索桥，该桥长度为（24+70+24），共三跨，截面宽度24.4m，机动车道为双向四车道，分隔带宽度2.4m，两侧具有2m的人行道以及2.5m的飞机动车道，桥梁全长130m。该桥梁荷载设计为城市B级，其上部主要承力结构为自锚式柔性悬索，桥面为纵横向桁架梁，桥面材料为现浇钢筋混凝土材料，其吊装情况如下图：” 图1 在安装桥梁悬索部分时，该工程已经完成了基坑的压实以及回填处理。工程具体建设当中，在不同索塔位置具有支架的搭设，为 6×4×25m，该直接作为吊装反力架进行使用。在实际安装主缆以及索鞍时，使用吊车同卷扬机系统相配合的方式进行处理。在安装吊杆以及索夹时，则通过机械的应用为活动工作平台，其上方具有活动轨道的设置。 3 施工步骤 3.1 索鞍施工 在该项工作当中，通过卷扬机的使用按照一定顺序吊起索鞍不同构件进行统一的拼装处理，在具体拼装过程中，需要通过全站仪的使用做好位置、高程以及轴线的测量，在获得测量结果后对其进行定位调整处理，保证其能够同设计要求相符合。在完成索鞍的定位拼装处理后，通过临时固定装置的使用对其进行固定处理，之后定位主缆的入鞍，在该项工作完成后，在索体同鞍槽间需要通过铅板的使用进行填塞处理，通过该方式的应用实现索鞍内部主缆摩擦力的提升，之后通过螺旋千斤顶以及塔顶反力托架的使用紧压索鞍同主缆间的压块。在安装悬挂系统时，需要做好定位调整工作，保证塔柱同索鞍在偏移误差方面能够对施工要求进行满足，并紧固好临时固定装置。 3.2 安装主缆 在该工程当中，先安装自锚式主缆，之后再安装悬索，通过该种安装方式的应用，在完成主缆安装后，悬索在安装时即能够具有一个固定的施工场地。在架设主缆时，需要在完成架设的钢桁量上以桥梁的纵向方向在其两侧位置对一条施工的便道进行铺设，宽度为4m。之后在桥梁纵向位置对导向滚轮支架进行设置，保证不同支架间具有2m的间距，以此对桥面同主缆放索时的摩擦力进行减少，以此起到对主缆刮擦进行减轻的作用。在主缆运输到现场后，要通过吊车的使用吊起主缆索盘，在将其放置在放索上后以纵向桥梁方向铺开主缆主线，通过螺母的使用将其在锚定桁梁上固定，之后调整好锚具位置，保证垫板同锚具中心处于同一轴线之上，并使用吊车同卷扬机设备吊起主缆，将其放置在索鞍槽当中，做好起吊点的科学确定。 3.3 索夹安装 在该项工作当中，通过主缆上的记号剥除索夹位置的聚乙烯护套，通过直径1mm软钢丝材料的使用在主缆裸露位置进行缠绕处理，以此对钢丝同索夹的抗滑力进行提升。之后，通过卷扬机材料的使用吊起索夹，将其在主缆上安装，在实际安装过程当中，需要做好定位精确性的控制，保证其能够对设计要求进行满足，之后通过千斤顶的使用张拉索夹螺栓，保证预应力大小能够同设计要求相符合。为了保障张拉效果，可以在每个索夹位置都对一台千斤顶进行安装，以并联方式进行连接处理，以此保证在实际张拉过程当中都能够同步施加预应力。 3.4 吊杆安装 在该项工作当中，使用索夹安装夹子进行处理。在安装过程中，需要通过上锚头的使用做好索夹同上锚头的连接，之后通过吊杆下锚头的使用使其同钢桁梁进行连接，在其上方做好偏转校正装置的安装，在做好锚具拧紧处理后固定，之后，对索夹安装夹子进行移动，使其在到达下个吊杆之后再按照上述方式安装，直至全部吊杆全部安装完成为止。 3.5 钢桁梁脱架 在完成吊杆的安装后，即需要对其进行调整处理，在保证主线能够同设计要求相符合的情况下拆除钢桁架下的满堂脚手架。在完成拆
自锚式悬索桥施工控制
大跨度悬索桥主缆控制 大跨度悬索桥主缆的受力图式可简化为受沿索长分布的均布荷载和吊索处的集中荷载作用的柔性索，主缆的计算即可转化为求理想索结构的线形和内力问题。主缆线形是以吊点为分段点的分段悬链线，通过分段悬链线解析计算理论可以求得主缆在荷载作用下的线形和内力。 在对设计成桥状态精确计算的前提下，为了使竣工后的主缆线形符合设计要求，还需要在施工过程中对主缆的线形进行控制。其方法是事先计算出各施工阶段的超前控制值，并在施工过程中不断进行跟踪分析和调整。大跨度悬索桥的结构线形主要受主缆线形和吊索长度的控制，主缆一旦架设完成，其线形将不能进行调整;吊索长度根据主缆完成线形提出，一般也不预留太大的调整长度。因此主缆施工阶段的控制是整个施工过程中最重要的部分。精确计算出主缆初始安装位置和吊索制作长度等超前控制值非常关键，是保证悬索桥成桥后几何线形满足设计的必要条件。 5.1主缆系统施工控制计算的基本原理 5.1.1成桥主缆线形计算原理 悬索桥的成桥主缆线形是主缆设计的目标和基础，主缆索股下料长度计算、索股架设线形计算、索鞍的预偏量计算、空缆索夹安装位置计算、吊索的下料长度计算等均与成桥主缆线形有关，因此精确地计算成桥主缆线形是完成施工控制的前提。 悬索桥的成桥理想设计状态为: ①恒载状态下中跨的线形满足设计矢跨比; ②索塔塔顶在恒载状态下没有偏位，塔根不存在弯矩; ③恒载由主缆承担，加劲梁在恒载状态下不产生弯矩。 其中，状态③通常不易达到，跟主梁施工方法、顺序有关。对于大跨度悬索桥，事先只知道设计成桥状态结构的控制性几何形状参数，如主缆理论顶点、垂度、主缆跨径中点位置、桥面竖曲线、索夹水平位置、鞍座中心位置等，而主缆的精确线形和结构内力都是未知的，无法通过倒拆法精确计算架设参数。 根据设计给定的控制性几何形状参数，如给定主缆理论顶点和锚固点，则相当于悬索的几何约束边界条件已知。通过下列条件可确定主缆的成桥线形:①主缆上吊点的水平位置已知;②索夹上作用的集中荷载已知(吊索内力可以通过基于有限位移理论的非线性有限元法求得):③主缆通过给定点，如跨中的标高己知;④相邻两跨主缆在塔顶或索鞍处的平衡条件已知。根据3.2节所述的分段悬链线理论，对于具有给定的几何边界条件、分段点几何相容条件、分段点力学平衡条件及①、③两个已知条件，可确定主跨主缆的线形及内力。对于锚跨，由于缺少条件③，可通过已计算出的边跨主缆的内力按条件④确定该跨主缆的某端水平分力或张力，从而确定锚跨的主缆线形及内力。 5.1.2空缆线形及预偏量计算原理 空缆线形是主缆架设的依据，而且也是施工控制中唯一能控制的缆形，一旦主缆架设完成，就无法对主缆线形进行调整。因此，精确计算空缆线形十分重要。空缆状态下，主缆仅承受沿索长方向均布的自重荷载，几何线形可视为悬链线。依据无应力长度不变的原理，利用本文第三章的解析计算方法，可精确计算空缆线形。 索鞍预偏量是指以满足成桥状态的各跨主缆无应力索长空挂于索鞍上，使左右空索水平拉力相等时的鞍座移动量。索鞍预偏量设置的目的是为了在加劲梁吊装过程中，分阶段将主索鞍由边跨向跨中顶推，以平衡两侧主缆对索塔的水平分力，减小塔身弯曲，确保塔身应力不超过容许值，最终使塔身恢复到竖直状态。空缆线形是指具有初始索鞍预偏量下的线形，空缆线形和索鞍位置计算密切相关，索鞍预偏量计算是空缆状态计算中的一个内容。空缆线形和索鞍预偏量的计算采用以下变形相容条件及受力平衡条件:
继续教育-自锚式悬索桥的施工监控
第1题 施工监测一般要求什么时间进行 A.早晨日出之前 B.晚上太阳落山之后 C.没有要求随时都可以测 D.根据施工的进度确定 答案:A 您的答案：A 题目分数：6 此题得分：6.0 批注： 第2题 关于自锚式悬索桥的施工，说法错误的是？ A.自锚式悬索桥是先施工加劲梁再施工主缆 B.鞍座施工时要先预偏，然后再顶推 C.自锚式悬索桥的吊杆在施工中无需张拉 D.施工应进行施工过程控制，应使成桥线形和内力符合设计要求。答案:C 您的答案：C 题目分数：6 此题得分：6.0 批注： 第3题 自锚式悬索桥的施工中鞍座一般顶推几次？ A.一次 B.两次 C.根据设计图纸上的要求确定 D.根据施工监控的计算分析确定 E.三次 答案:D 您的答案：D 题目分数：6 此题得分：6.0 批注： 第4题 主缆的无应力索长如何确定？ A.设计单位给定 B.监控单位给定
C.监控单位计算出无应力索长后请设计单位确认后给定 D.监控单位和施工单位共同商定 答案:C 您的答案：C 题目分数：7 此题得分：7.0 批注： 第5题 监控单位的施工监控指令下发给谁？ A.业主单位 B.监理单位 C.设计单位 D.施工单位 答案:B 您的答案：B 题目分数：7 此题得分：7.0 批注： 第6题 桥梁施工监控工作开展过程中需要和哪些单位联系 A.建设单位 B.设计单位 C.监理单位 D.施工单位 E.质监站 答案:A,B,C,D 您的答案：A,B,C,D 题目分数：6 此题得分：6.0 批注： 第7题 自锚式悬索桥施工监测的内容有哪些？ A.加劲梁、索塔和主缆的线形 B.吊杆、主缆的索力 C.加劲梁、索塔的应力 D.索夹的紧固力 E.温度监测 答案:A,B,C,E
