电动机自锁控制线路
电动机自锁控制电路工作原理
电动机自锁控制电路工作原理
电动机自锁控制电路是一种用于短时间运行控制的电动正转控制线路，工作原理如下：
1. 按下启动按钮SB2，这一动作会接通电源，使得KM线圈得电。
此时，KM触点处于接通状态，这将使得电机能够保持运转。
2. 当按下停止按钮SB1时，接触器失电释放，电机停止工作。
在这一过程中，电路保护环节如熔断器和热继电器会确保主电路和控制电路的安全。
3. 电路中存在的自锁触点线路使得KM线圈保持得电状态，从而保证电机继续运转。
该线路可实现欠电压和失电压保护，以及过载保护，从而确保电机在任何情况下都能稳定运行。
需要注意的是，对于长时间运行控制，通常使用自锁正转控制线路，这一线路加入了停止按钮SB2和自锁触点线路，以便在电机停止运行后，确保KM线圈能够恢复失电状态，从而达到保护电机的目的。
三相异步电动机自锁控制线路工作原理
三相异步电动机自锁控制线路工作原理1.三相异步电动机的自锁控制线路的工作原理分析接触器自锁正转控制线路原理图（1）启动：当松开SB2，其常开触头恢复分断后，因为接触器KM的常开辅助触头闭合时已将SB2短接，控制电路仍保持接通，所以接触器KM继续得电，电动机M实现连续运转。
像这种当松开启动按钮SB2后，接触器KM通过自身常开辅助头而使线圈保持得电的作用叫做自锁（或自保)。
与启动按钮SB2并联起自锁作用的常开辅助触头叫自锁触头或（自保触头）。
（2）停止：当松开SB1，其常闭触头恢复闭合后，因接触器KM的自锁触头在切断控制电路时已分断，解除了自锁，SB2也是分断的，所以接触器KM不能得电，电动机M 也不会转动。
(a)接触器自锁正转控制线路动作示意图1 (b)接触器自锁正转控制线路动作示意图2电动机的启动动作示意图（接触器自锁正转控制线路）电动机的停止动作示意图（接触器自锁正转控制线路）2.线路的保护设置（1）短路保护由熔断器FU1、FU2分别实现主电路与控制电路的短路保护。
（2）过载保护因为电动机在运行过程中，如果长期负载过大或启动操作频繁，或者缺相运行等原因，都可能使电动机定子绕组的电流增大，超过其额定值。
而在这种情况下，熔断器往往并不熔断，从而引起定子绕组过热使温度升高，若温度超过允许温升就会使绝缘损坏，缩短电动机的使用寿命，严重时甚至会使电动机的定子绕组烧毁。
因此，采用热继电器对电动机进行过载保护。
过载保护是指电动机出现过载时能自动切断电动机电源，使电动机停转的一种保护。
在照明、电加热等一般电路里，熔断器FU既可以作短路，也可以作过载保护。
但对三相异步电动机控制线路来说，熔断器只能用作短路保护。
这是因为三相异步电动机的启动电流很大(全压启动时的启动电流能达到额定电流的4~7倍)，若用熔断器作过载保护，则选择熔断器的额定电流就应等于或略大于电动机的额定电流，这样电动机在启动时，由于启动电流大大超过了熔断器的额定电流，使熔断器在很短的时间内爆断，造成电动机无法启动。

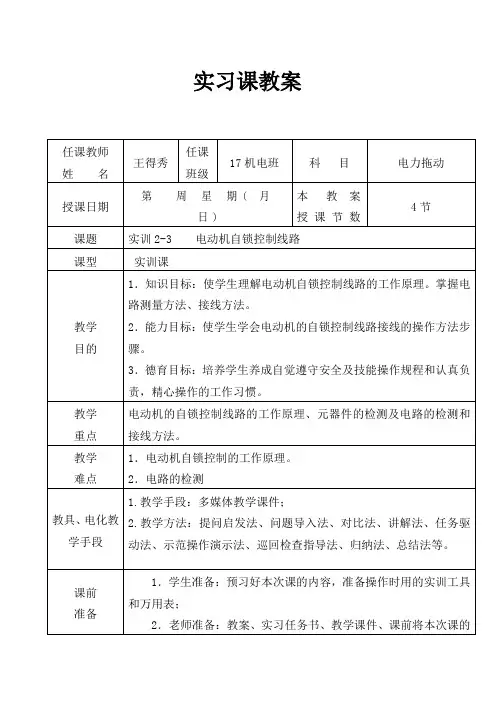

电动机的自锁控制线路教案
b．从停止按钮的出线端串接到启动按钮（常开）；
c．从启动按钮出线端串接KM线圈，从线圈出线端接到L2相的熔断器；
d．将KM的常开辅助触头与启动按钮并联。
（3）电动机自锁控制线路检测的方法步骤
1）电动机自锁控制线路主电路的检测方法
a．按下启动按钮SB1→万能表指针读数指示约1.7KΩ(正转控制接触器KM1线圈回路接通)；
二、示范操作：
任务：电动机自锁控制的接线方法步骤。
1．示范操作和要求
通过多媒体，播放课前录制好的接线视频，并对比视频进行讲解。
（1）元件的检测方法步骤（检查元器件的好坏）
通过电阻测量法进行检测，将万用表调到欧姆档×100Ω档并调零：
1）测量熔断器：熔断器的阻值应该为“0”，如果熔断器的阻值为无穷，则熔断器就是坏的；
2．组织学生分组实习训练及注意事项
（1）分组实习：20名同学分为10组，每组2人，10个工位，每个工位2人。
（2）注意事项：
1）注意人身安全，爱护元器件。
2）按工艺要求安装接线。
3）独立、认真完成实习内容。
4）通电试车必须经过老师的批准。
5）认真整理和打扫自已的工位。
6）遵守安全及技术操作规程，养成良好的操作习惯。
为什么多了一个KM常开辅助触头就能让电机持续运转呢？我们来学习自锁控制电路的工作原理。
（3）电动机自锁控制线路的工作原理：
启动：合上电源开关QF—按下启动按钮SB1，有电流通过KM线圈—KM线圈得电—KM的主触头闭合、KM辅助常开触头闭合（自锁）—电机保持运转；
停止：按下停止按钮SB1—KM线圈失电—KM的主触头断开、KM辅助常开触头断开—电机失电停转。
点动、自锁控制线路
交流 接触器
电机 停转
KM
工作原理： 启动： 按下SB2——KM线圈得电——KM主触头闭合 KM辅助常开触点闭合——电 动机启动连续运转 停止：
按下SB1——KM线圈失电——KM主触头断开
KM 辅助常开触头断开—— 电动机失电停止转动
分析： 当松开启动按钮SB2后，SB2的常开触头虽然处于 断开状态，但接触器KM的辅助常开触头闭合时已 经将SB2短路，使控制电路仍然保持接通，接触器 KM继续得电，电动机M实现了连续运转。 自锁：当启动按钮松开后，接触器通过自身的辅助 常开触头使其线圈保持得电的作用。 位置：与启动按钮并联
正。
比较电路
1、三相笼型异步电动机单向直接启动电路
(2) 接触器控制
L1 L2 L3 FU2 QS FU1 FR
停车 按钮
起动 按钮
SB1
KM
SB2
KM
自保持
FR U V M 3~ W FU2 KM
热继电器
FR
单向直接启动接触器控制线路
1、三相笼型异步电动机单向直接启动电路 3～ 停车按钮 开关QS
思考：
当按下图中的停止按 钮SB1，电动机失电 停转后，松开SB1使 其触头回复闭合，电 动机会不会自动重新 启动？为什么？
答案：
在按下停止按钮SB1切断电路时，接触器KM失 电，其自锁触头已经断开解除了自锁，而这时 SB2也是断开的，所以当松开SB1按钮使其常闭 触头恢复闭合后，接触器也不会自行得电，电动
思考与练习 1、用两个复合式按钮设计电动机“正反转” 控制电路。
2、如何实现电机的自动往复运动？
计与调试 2.3 电动机“Y-△转换”控制线路的设
知识点： ★三相异步电动机“Y-△转换”控制线路的工作原理 ★时间继电器的工作原理 技能点： ★三相异步电动机“Y-△转换”控制线路的接线、安装、调试 ★时间继电器的使用和接线方法
电动机的自锁控制线路说课稿
电动机的安装与调试
电动机固定
按照规定的方式将电动机 固定在所需位置。
电动机接线
根据设计图纸，正确连接 电动机的电源线和信号线。
电动机测试
在接通电源后，检查电动 机是否正常运转，确保无 异常噪音和振动。
控制线路的安装与调试
线路布局
合理规划控制线路的布局，确保 走线清晰、美观。
线路连接
根据设计图纸，正确连接控制线路 的各个节点，确保无虚接、短路等 现象。
STEP 03
空调系统
STEP 02
用于控制空调的送风和制 冷，提供舒适的室内环境。
STEP 01
电梯控制
用于控制电梯的运行和停 止，提供稳定的升降功能。
自动化生产线
用于驱动传送带、机械臂 等设备，实现自动化生产。
Part
03
电动机自锁控制线路的电路设 计
电路设计的基本原则
安全性
确保电路在正常工作和非正常工 作时均不会对人员和设备造成伤 害。
日常维护保养
每日检查
检查电动机自锁控制线路的外观，确保没有明显的破损或异常情 况。
清洁维护
定期清洁电动机及其控制线路，以防止灰尘和污垢影响正常运行。
紧固螺丝
检查并紧固所有连接螺丝，确保线路连接牢固可靠。
定期检查与维修
定期检查
按照规定的时间间隔，对电动机自锁控制线路进行全面检查，包括 线路的绝缘性能、连接点接触情况等。
遇到故障立即停机
01
在操作过程中遇到任何异常情况或故障，应立即停机并进行检
查。
保持冷静，正确处理
02
在处理紧急情况时，应保持冷静，采取正确的应急措施，避免
事态扩大。
及时报告并记录
三相异步电动机自锁控制电路连线
三相异步电动机自锁控制电路连线三相异步电动机自锁控制电路是一种常见的电路，它可以实现电动机的自锁控制，从而保证电动机的安全运行。
本文将介绍三相异步电动机自锁控制电路的连线方法和工作原理。
一、三相异步电动机自锁控制电路的连线方法三相异步电动机自锁控制电路的连线方法比较简单，主要包括电源线、控制线和电机线三部分。
其中，电源线连接电源，控制线连接控制器，电机线连接电动机。
具体来说，三相异步电动机自锁控制电路的连线方法如下：1. 将电源线的三根导线分别连接到电源的三个相位上，即L1、L2、L3。
2. 将控制线的三根导线分别连接到控制器的三个输出端子上，即U、V、W。
3. 将电机线的三根导线分别连接到电动机的三个绕组上，即U1、V1、W1。
4. 将电动机的三个绕组中的任意两个绕组交叉连接，即U1和V1交叉连接，或者V1和W1交叉连接，或者W1和U1交叉连接。
5. 将电动机的另一个绕组连接到控制器的一个输入端子上，即U、V或W。
6. 将控制器的另一个输入端子连接到电源的任意一个相位上，即L1、L2或L3。
7. 将控制器的输出端子连接到电动机的另一个绕组上，即U1、V1或W1。
8. 将控制器的自锁开关连接到电源的任意一个相位上，即L1、L2或L3。
以上就是三相异步电动机自锁控制电路的连线方法，下面将介绍它的工作原理。
二、三相异步电动机自锁控制电路的工作原理三相异步电动机自锁控制电路的工作原理比较简单，主要是通过控制器来控制电动机的启动和停止，从而实现电动机的自锁控制。
具体来说，当控制器的自锁开关关闭时，电源的电流无法通过控制器，电动机无法启动。
当控制器的自锁开关打开时，电源的电流可以通过控制器，控制器会将电流分配到电动机的不同绕组上，从而使电动机启动。
当电动机启动后，控制器会监测电动机的运行状态，如果电动机出现故障或者超载，控制器会自动停止电动机的运行，从而保护电动机的安全运行。
此时，控制器的自锁开关会自动关闭，电源的电流无法通过控制器，电动机无法再次启动，从而实现了电动机的自锁控制。
实验三 三相异步电动机接触器自锁控制线路
实验三三相异步电动机接触器自锁控制线路1．实验元件代号名称型号规格数量备注QS 低压断路器DZ47 5A/3P 1FU 螺旋式熔断器RL1-15 配熔体3A 3KM 交流接触器CJX2-9/380 AC380V 1SB1,SB2 实验按钮LAY3-11 2 SB2红SB1绿FR 热继电器JR-36 整定电流0.68A 1M 三相鼠笼式异步电动机380V0.45A120W12．实验电路图3．实验过程如图3-1所示为具有接触器自锁的控制线路，该线路与点动控制线路的不同之处在于，控制电路中增加了停止按钮SB2，在起动按钮SB1的两端并联一对接触器KM的常开触头。
线路的动作过程：当按下起动按钮SB1，线圈KM通电，主触头闭合，电动机M起动旋转。
当松开按钮时，电动机M不会停转，因为这时，接触器线圈KM可以通过并联在SB1两端已闭合的辅助触头KM继续维持通电，保证主触头KM仍处在接通状态，电动机M就不会失电，也就不会停转。
这种松开按钮而仍能自行保持线圈通电的控制线路叫做具有自锁（或自保）的接触器控制线路，简称自锁控制线路。
与SB1并联的这一对常开辅助触头KM叫做自锁（或自保）触头。
4．检测与调试确认接线正确后，接通交流电源L1、L2、L3并合开关QS，按下SB1，电机应起动并连续转动，按下SB2电机应停转。
若按下SB1电机起动运转后，电源电压降到320V以下或电源断电，则接触器KM的主触头会断开，电机停转。
再次恢复电压为380V（允许±10%波动），电机应不会自行起动——接触器具有欠压或失压保护。
如果电机转轴卡住而接通交流电流，则在几秒内热继电器应动作断开加在电机上的交流电源（注意不能超过10秒，否则电机过热会冒烟导致损坏）。
三相异步电动机即可点动又可自锁控制线路工作原理
三相异步电动机即可点动又可自锁控制线路工作原理三相异步电动机是一种常用的电机类型，可以通过点动方式来实现启停控制，并且还可以通过自锁控制线路来实现长时间运行。
首先，我们了解一下三相异步电动机的基本工作原理。
三相异步电动机由定子和转子组成。
定子上有三个绕组，分别与三相交流电源相连。
转子由铁芯和导体构成，是固定在轴上并可以自由旋转的部分。
当三相交流电源接通后，定子绕组中产生的旋转磁场会进一步感应到转子上的导体，从而使转子开始旋转。
在点动控制方面，我们可以通过控制电机启动电流的时间来实现电机的点动启停。
通过将启动按钮与电机控制电路相连，当按钮按下时，电源接通并给予电机一个短暂的启动电流，使电机转子开始旋转。
当按钮松开后，电源断开，电机停止运转。
这样，我们可以通过按下按钮来控制电机的启停，快速方便地实现点动操作。
而自锁控制线路的原理是通过继电器和保持电路来实现。
在电机的启动过程中，当按钮按下时，继电器的触点闭合，使电源能够持续供给电机启动电流。
同时，在继电器的触点闭合后，保持电路也接通，通过继电器的辅助触点来维持电源给电机供电。
当按钮松开时，继电器的触点打开，电源断开，但保持电路仍然保持闭合状态，继续给电机供电，使电机能够继续运行，实现自锁的效果。
直到另一个按钮按下，或者停止按钮按下，保持电路才会断开，电机停止运行。
综上所述，三相异步电动机即可点动又可自锁控制线路工作原理是通过点动控制电路来实现电机的快速启停，通过自锁控制线路来实现电机的长时间运行。
点动控制通过短暂给予电机启动电流来实现，而自锁控制则是通过继电器和保持电路来实现电机的持续运行。
这种控制方式广泛应用于各种需要快速启停和长时间运行的场合。
电动机的自锁控制线路教案汇编
实习课教案
备注
（1分钟）
（1分钟） 提问启发法
（1分钟） 问题导入法
（1分钟）
心操作的工作习惯。
（2）电动机自锁控制线路的组成:
左边为电动机点动控制线路，右边为电动机自锁控制线路；
电动机自锁控制线路的主电路和电动机点动控制线路一模一样，
控制电路与点动控制电路比较，不同点在于和启动按钮SB1多并联了一个KM 常开辅助触头（起到自锁作用）；和一个停止按钮SB2 （起到停止作用）。
为什么多了一个KM常开辅助触头就能让电机持续运转呢？我们来学习自锁控制电路的工作原理。
（3）电动机自锁控制线路的工作原理：
启动：合上电源开关QF—按下启动按钮SB1,有电流通过KM线圈—KM线圈得电一KM的主触头闭合、KM辅助常开触头闭合（自锁）一电机保持运转；
停止：按下停止按钮SB1-KM线圈失电一KM的主触头断开、KM辅
（1分钟）
归纳法
（4分钟）展示课件电化教学法讲授法提问启发法
助常开触头断开一电机失电停转。
的检测”视 频
展示教学课 件 电化教学法 讲授法
展示“电路
的检测”视
频 电化教学法 讲授法
学习―一好资料。
电动机自锁控制线路的工作原理
电动机自锁控制线路的工作原理
您知道电动机自锁控制线路不？这玩意儿可神奇啦！
想象一下，有个电动机，就像一个大力士，得让它听咱的指挥干活儿。
那怎么能让它乖乖工作，还能自己保持住状态呢？这就得靠自锁控制线路啦！
咱们先来说说这个线路里的一些关键元件。
有接触器，这就像是个开关小管家，负责控制电路的通断。
还有按钮，就像是咱们给电动机下达命令的小魔杖。
当咱们按下启动按钮的时候，电流就欢快地跑起来啦！这电流顺着线路跑到接触器的线圈里，这一跑进去，接触器就像被施了魔法一样，它的主触头就闭合啦！电动机就得到电，开始欢快地转起来。
这时候神奇的事情发生啦！因为接触器的辅助触头也跟着闭合了，这就相当于给电路搭了一座桥，电流可以一直顺着这座桥跑，就算咱们松开启动按钮，电动机也能继续转，不会停下来。
这就是自锁，是不是很厉害？
那要是想让电动机停下来呢？这就得靠停止按钮啦！按下停止按钮，电流的路就被切断了，接触器的线圈没电啦，主触头和辅助触头都断开，电动机就乖乖停下来休息啦。
您看，这自锁控制线路就像是给电动机安排了一个贴心的小管家，能让它按照咱们的想法工作或者休息。
比如说，在工厂里，那些大型的机器设备很多都靠电动机带动。
如果没有自锁控制线路，那每次启动都得一直按着按钮，多累呀！而且一不小心松开，机器就停了，那多耽误事儿！有了自锁控制线路，启动一下，机器就能自己一直工作，多方便！
再比如说，在咱们日常生活中，有些电动玩具或者小工具，如果没有自锁控制，玩起来或者用起来也会很麻烦。
总之呀，电动机自锁控制线路虽然看起来有点复杂，但其实特别有用，它让电动机变得更听话，能更好地为咱们服务！。
电动机点动和自锁控制电路
实验报告实验名称：电动机点动和自锁控制电路 学生姓名： 轻舞 学 号：XXXXXX 实验类型：口 验证 □综合口设计 口创新实验分组: 实验日期：实验成绩：1. 实训目的(1) 掌握点动和自锁运转控制的工作原理。
(2) 掌握点动和自锁运转控制的接线方法及工艺要求。
(3) 掌握点动和自锁运转控制线路的检查方法及通电运转过程。
(4) 掌握常用电工仪表、 低压电器的选择和使用方法。
2. 实验器材(1) 电工刀、尖嘴钳、钢丝钳、剥线钳、旋具各 1把。
(2) 四种颜色(BV 或BVV)、芯线截面为1.5mm2和2.5mm2的单股塑料绝缘铜线若干。
(3) 电动机控制实验台 1台。
(4) 三极自动开关1个、熔断器4个、交流接触器1个、三元件热继电器1个、按钮2 个。
(5) 功率为4kW 的三相异步电动机 DM01台3. 实验前的准备(1) 了解三相异步电动机运转控制电路的应用 ；(2) 熟练分析三相异步电动机点动和自锁运转控制电路的工作原理及动作过程； (3) 明确低压电器的功能、使用范围及接线工艺要求。
4. 实验内容1) 分析控制原理电动机点动和自锁运转控制电路是利用按钮、接触器来控制电动机朝单一方向运转的，其控 制简单、经济，维修方便，广泛用于大于 5.5kW 以上电动机间接启动的控制。
其控制线路如 图1、2所示。
专业班级：XXXXXXXXXXXXXXXXX(1)启动停止控制：合上电源断路器 QF,按下启动按钮SB1 f KM线圈得电T KM主触头闭合(辅助常开触头同时闭合)f电动机M启动并点动运行。
当松开SB1时,它虽然恢复到断开位置,在松开SB1时,电动机停止。
(2)接线时，先接主回路，它是从380V三相交流电源的输出端 U、V、W开始，经熔断器、交流接触器的主触头、热继电器到电动机上，用导线按顺序分清颜色串联起来。
主电路连接完整无误后，再连接控制电路。
它是从220V三相交流电源某输出端开始，经过熔断器、常开按钮 SB1接触器的线圈、热继电器的常闭触头到零线。
直接启动控制电路(自锁)及互锁电路
当按下启动按钮时，接触器线圈得电，主触点闭合，电 机启动。
互锁电路
当按下正转启动按钮时，正转接触器得电，主触点闭合 ，电机正转。此时即使误按反转启动按钮，反转接触器 也不会得电，避免了短路事故。
应用场景的比较
安全性与可靠性
随着工业应用的日益广泛，电机的安全性和可靠性问题也日益突出。未来，电机控制电路 将更加注重安全防护、故障检测与处理等方面的研究与应用，以保障设备和人员的安全。
节能与环保
随着能源和环境问题的日益严重，电机的节能和环保性能也受到越来越多的关注。未来， 电机控制电路将更加注重节能技术和环保材料的应用，以降低能耗和减少对环境的影响。
电动窗帘
自动门
自锁电路在自动门中起到稳定和安全 的作用，能够保证门在开启后保持开 启状态，防止人员夹伤或物品卡住。
自锁电路在电动窗帘中起到关键作用，能 够保证窗帘在打开或关闭后保持位置，防 止风吹等外力影响导致窗帘移动。
互锁电路的实际应用案例
电梯控制
互锁电路在电梯控制中起到关键 作用，能够保证电梯在运行过程 中不会出现同时上下的情况，提
智能家居系统
智能家居系统中自锁与互锁电路的应用，能够保证家庭用电 设备的安全和稳定，提高家居生活的便利性和舒适性。
05
总结与展望
总结
Байду номын сангаас
• 自锁电路：自锁电路是一种常见的控制电路，通过使用接触器、继电器等元件 ，实现电机的连续运转。其主要特点是具有自保持功能，即使在外部控制信号 消失后，电路也能保持通电状态，从而维持电机的运转。
直接启动控制电路 (自锁)及互锁电路
电动机自锁控制线路任务书
4．按钮：按钮的常开触头按下之前，电阻阻值是无穷大，按下按钮后电阻阻值为“0”；常闭触头按下之前，电阻阻值是“0”，按下按钮后电阻阻值为无穷大。
（二）电动机自锁控制线路的接线方法步骤
耗材：熔断器（5个），接触器（1个），热继电器（1个），按钮（2个），电力拖动实训板（1块），三相异步电动机（1台），导线（若干）。
具体任务
步骤（关键步骤的提示）
具体任务
步骤（关键步骤的提示）
具体任务
步骤（关键步骤的提示）
一、任务：电动机自锁控制线路的接线方法步骤
二、步骤：
（一）元件的检测方法步骤（检查元器件的好坏）
实训任务书
电工电子部年月日第周星期节课
实训课题
实训2-3电动机的自锁控制线路
任课教师
实训地点
综合实训楼一楼电梯实训室
组员
实训前需掌握的知识点
点动控制线路的工作原理和接线
实习目的
3．德育目标：培养学生养成自觉遵守安全及技能操作规程和认真负责，精心操作的工作习惯。
工具、
耗材
工具：一字螺丝刀（1个）、十字螺丝刀（1个）、剥线钳（1个）万用表（1个）；
1．接线工艺要求：横平竖直，电线转角要成直角，布线要贴着木板紧密的摆列。
2．接线方法步骤（根据“从上到下，从左到右”的原则）：
（1）控制电路从与L1相连接的熔断器串接到停止按钮（常闭）；
（2）从停止按钮的出线端串接到启动按钮（常开）；
（3）从启动按钮出线端串接KM线圈，从线圈出线端接到L2相的熔断器；
2．电动机自锁控制线路控制电路的测量方法
三相异步电动机点动与自锁控制线路工作原理
三相异步电动机点动与自锁控制线路工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言三相异步电动机是工业中常见的一种驱动设备，其控制线路的设计和工作原理对于实现点动和自锁功能至关重要。
点动和自锁控制线路
2、检查无误后通电实验： (1) 合上Q1接通三相交流220V电源； (2) 按下起动按钮SB2，松手后观察电机M是否继 续运转；
(3) 运转半分钟后按下SB3，然后松开，电机M是 否停转；连续按下和松开SB3，观察此时属于什么 控制状态；
(4) 按下停止按钮SB1，松手后观察M是否停转。
2、线接好后按下列步骤进行实验： (1)按下控制屏上“启动”按钮； (2)先合上Q1，接通三相交流220V电源； (3)按下启动按钮SB1，对电动机M进行点动操作， 比较按下SB1和松开SB1时电动机M的运转情况。
三相异步电动机自锁控制线路：
1、三相异步电动机自锁控制线路： 按下控制屏上的“停止”按钮以切断三相交流电 源，按图接线。
2、检查无误后，启动电源进行实验： (1) 合上开关Q1，接通三相交流220V电源； (2) 按下起动按钮SB2，松手后观察电动机M运转 情况；
(3) 按下停止按钮SB1，松手后观察电动机M运转 情况。
三相异步电动机点动加自锁控制线路
1、三相异步电动机既可点动又可自锁控制线路： 按下控制屏上“停止”按钮切断三相交流电源后， 按图接线。
点动和自锁控制线路
三异步电动机点动控制线路：
1、接线时，先接主电路，它是从220V三相交流电 源的输出端U、V、W开始，经三刀开关Q1、熔断 器FU1、FU2、FU3、接触器KM1主触点到电动机 M的三个线端A、B、C的电路，用导线按顺序串联
起来，有三路。主电路经检查无误后，再接控制 电路，从熔断器FU4插孔W开始，经按钮SB1常开、 接触器KM1线圈到插孔V。
三相异步电动机自锁控制电路原理
