直流直流变换器概述
基本概念
直流直流变换器: 将直流电转换为 直流电的设备
输入电压:变换 器接收的直流电 压
输出电压:变换 器输出的直流电 压
转换效率:变换 器将输入电压转 换为输出电压的 效率
拓扑结构:变换 器的电路结构, 如升压、降压、 升降压等
控制方式:变换 器的控制方式, 如PWM、PFM 等
应用领域:直流 直流变换器的主 要应用领域,如 电力电子、新能 源等
工作原理
1
直流直流变换器是一种将直流电转换为 直流电的设备。
2
其工作原理是通过控制开关管的通断, 将直流电转换为高频交流电。
考虑电路的损 耗和效率
考虑电路的稳 定性和动态性 能
考虑电路的体 积和成本
考虑电路的可 扩展性和可维 护性
控制策略设计
1
控制目标:实现直流直流变换器的稳 定、高效运行
2
控制方法:采用PID控制、模糊控制、 自适应控制等方法
3
控制参数:根据系统特性和需求,调 整控制参数以实现最佳性能
4
第3章 直流变换器
第3章 直 流 变 换 器直流变换器,即直流-直流变换器,是将一种直流电源变换为另一种具有不同输出特性的直流电源。
直流变换是为解决系统效率,特别是大功率系统的效率而提出的解决方案。
它是一种将直流电能变换成负载所需的电压或电流可控的直流电能的电力电子装置。
它通过对电力电子器件的快速通、断控制而把恒定直流电压斩成一系列的脉冲电压,通过控制比的变化来改变这一脉冲序列的脉冲宽度,以实现输出电压平均值的调节,再经输出滤波器滤波,在被控负载上得到电压或电流可控的直流电能。
直流变换器按照电路拓扑可以分为基本的不带隔离变压器的直流变换器和带隔离变压器的直流变换器两大类。
基本的直流变换器是通过开关管,再经电容、电感等储能滤波元件将输入的直流电压变换为符合负载要求的直流电压或电流。
这种变换器适用于输入输出电压等级相差不大,且不要求电气隔离的应用场合。
基本的直流变换器有多种电路接线形式,根据其电路结构及功能分类,本章将讨论以下四种基本类型:(1)Buck 直流变换器;(2)Boost 直流变换器;(3)Buck-Boost 直流变换器;(4)Boost-Buck 直流变换器。
其中,(1)、(2)两种是直流变换器最基本的结构;(3)、(4)是前两种基本结构的组合形式。
本章将详细分析上述四种变换器的基本原理和稳态工作特性,分析过程中,为便于理解把变换器中的功率器件看作理想开关,并且对电路中电感和电容的损耗忽略不计。
此外还假定变换器的直流输入电源为理想的恒压电压源。
直流变换器输出端所带负载常用一等效电阻来表示。
而在直流电机驱动中,电机负载可表示为直流电压与绕组电阻和电感的串联等效电路。
3.1 基本直流变换器3.1.1 Buck 直流变换器Buck 变换器(又称作降压变换器)就是将直流输入电压变换成相对低的平均直流输出电压。
它的特点是输出电压比输入的电压低,但输出电流比输入电流高。
它主要用于直流稳压电源中,在这些应用场合,变换器的输出电压可根据输入电压和负载阻抗进行调节。

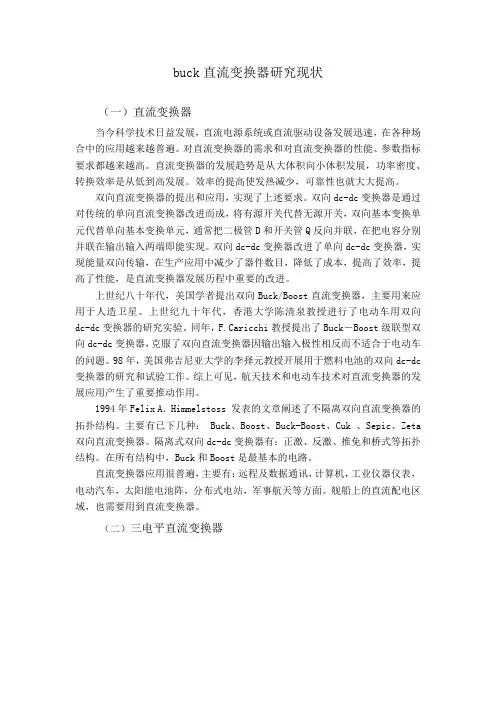

buck直流变换器研究现状
buck直流变换器研究现状(一)直流变换器当今科学技术日益发展,直流电源系统或直流驱动设备发展迅速,在各种场合中的应用越来越普遍。
对直流变换器的需求和对直流变换器的性能、参数指标要求都越来越高。
直流变换器的发展趋势是从大体积向小体积发展,功率密度、转换效率是从低到高发展。
效率的提高使发热减少,可靠性也就大大提高。
双向直流变换器的提出和应用,实现了上述要求。
双向dc-dc变换器是通过对传统的单向直流变换器改进而成,将有源开关代替无源开关,双向基本变换单元代替单向基本变换单元,通常把二极管D和开关管Q反向并联,在把电容分别并联在输出输入两端即能实现。
双向dc-dc变换器改进了单向dc-dc变换器,实现能量双向传输,在生产应用中减少了器件数目,降低了成本,提高了效率,提高了性能,是直流变换器发展历程中重要的改进。
上世纪八十年代,美国学者提出双向Buck/Boost直流变换器,主要用来应用于人造卫星。
上世纪九十年代,香港大学陈清泉教授进行了电动车用双向dc-dc变换器的研究实验。
同年,F.Caricchi教授提出了Buck-Boost级联型双向dc-dc变换器,克服了双向直流变换器因输出输入极性相反而不适合于电动车的问题。
98年,美国弗吉尼亚大学的李择元教授开展用于燃料电池的双向dc-dc 变换器的研究和试验工作。
综上可见,航天技术和电动车技术对直流变换器的发展应用产生了重要推动作用。
1994年Felix A.Himmelstoss 发表的文章阐述了不隔离双向直流变换器的拓扑结构。
主要有已下几种: Buck、Boost、Buck-Boost、Cuk 、Sepic、Zeta 双向直流变换器。
隔离式双向dc-dc变换器有:正激、反激、推免和桥式等拓扑结构。
在所有结构中,Buck和Boost是最基本的电路。
直流变换器应用很普遍,主要有:远程及数据通讯,计算机,工业仪器仪表,电动汽车,太阳能电池阵,分布式电站,军事航天等方面。
直流-直流变换器
直流-直流(DC/DC)变换器DC/DC变换是将固定的直流电压变换成可变的直流电压,也称为直流斩波。
斩波器的工作方式有两种,一是脉宽调制方式Ts不变,改变ton(通用),二是频率调制(1)Buck电路——降压斩波器,其输出平均电压U0小于输入电压Ui,极性相同。
(2)Boost电路——升压斩波器,其输出平均电压U0大于输入电压Ui,极性相同。
(3)Buck-Boost电路——降压或升压斩波器,其输出平均电压U0大于或小于输入电压Ui,极性相反,电感传输。
(4)Cuk电路——降压或升压斩波器,其输出平均电压U0大于或小于输入电压Ui,极性相反,电容传输。
还有Sepic、Zeta电路。
上述为非隔离型电路,隔离型电路有正激电路、反激电路、半桥电路、全桥电路、推挽电路。
直流-直流变换器功能模块介绍直流-直流变换器(DC-DC converter)内部一般具有PWM(脉宽调制)模块,E/A(差错放大器模块),比较器模块等几大功能模块。
直流-直流变换器工作原理其工作原理为:输出经过FB(反馈电路)接到FB pin,反馈电压VFB与设定好的比较电压Vcomp比较后,产生差错电压信号,差错电压信号输入到PWM模块,PWM根据差错电压的大小调节占空比,从而达到控制输出电压的目的,振荡器的作用是产生PWM工作频率的三角波,三角波经过斩波电压斩波后,产生方波,其方波就是控制MOSFET的导通时间从而控制输出电压的。
直流变换器调制方法开关管导通时,输出电压等于输入电压Ud;开关管断开时,输出电压等于0。
输出电压波形如上图所示,输出电压的平均值Uo为(4-1)式中Ts—开关周期D—开关占空比, 变负载端输出电压有3种调制方法:1.开关周期Ts保持不变,改变开关管导通时间ton。
也称为脉宽调制(PWM)。
2.开关管导通时间ton保持不变,改变开关周期Ts。
3. 改变开关管导通时间ton,同时也改变开关周期Ts。
方式1的PWM是最常见的调制方式,这主要是因为后2种方式改变了开关频率,而输出级滤波器是根据开关频率设计的,显然,方式1有4-2(a)是脉宽调制方式的控制原理图。
