风速风向仪操作说明书
RY-FSXY 型风速风向仪 使用说明书
RY-FSXY型风速风向仪使用说明书测控仪表核心采用高性能、低功耗的ATmega16 8 位微处理器，显示采用0.8寸高亮数码管，可实时显示当前风速（风力）、风向，能设置两个风速极限值，对应两种报警蜂鸣，两路继电器输出，任意组态。
操作设置简单，显示醒目，性能稳定可靠。
风速仪尺寸：180（210）*110*130mm固定方式：墙壁固定，Φ5mm孔4个。
使用环境：温度-20~40摄氏度，湿度0~90%；供电电源：AC220V±10% ，50HZ工作电流：≤180MA负载输出：继电器触点容量：5A/24VDC功耗：≤5W测量范围：风速：0 m/s~60 m/s风向：八方位或十六方位可选精确度：风速：0.1m/s 风向：±5%一级报警范围：1 m/s~59 m/s,任意设置(出厂设置为2 m/s)二级报警范围：2 m/s~60 m/s,任意设置（一级报警需小于二级报警）(出厂设置为4 m/s) 线缆长度：15米（最长可达200米，可自行选用）接线说明：1、供电为市电AC220V时，用自带的3m的电源插头插进三孔插座即可。
2、把面板上右下角的开关拨到“开”的位置，数码管即可以显示“００．０”.3、把配套的风速风向接线盒留出的VGA端子与显示仪表留出的VGA端子对接。
拨动风向显示仪表上显示风向的LED灯点亮、拨动风杯，显示屏上就会有风速的变化，同时达到设置报警点后，相应的报警灯会亮，并伴有蜂鸣器的响声。
安装时注意风向的指北标签指向正北。
风速风向接线盒接线盒VGA端子与显示仪表上的VGA端子对接4、风速风向仪左侧面是报警的接线端子，右侧面是电流输出的接线端子（可选功能）。
左侧面端子的定义是：1：空；（一级报警端子2，3，4）；2：常闭点；3：中间触点；4：常开点；二级报警端子5，6，7）；8：空。
右侧面端子的定义：1：空；2：24V+；3：24V-；4：4~20MA电流输出。
功能说明：5、上电后，LED显示屏上显示“００．０”表示风速：００．０m/s；LED灯显示风向，单灯亮表示：东、南、西、北、东南、西南、西北、东北双灯亮表示另外8个方向：东东南、南东南、南西南、西西南、西西北、北西北、北东北、东东北6、显示屏左下面有两个红色发光管，分别代表第一级报警指示灯，第二级报警指示灯。
风速风向仪说明书
推荐几个调试方法:
首先要确保设备接线正确,且严格合乎规范。
终端电阻法: 在最后一台485设备的485+和485-上并接420欧姆的终端电阻来改善通讯质量.注意：许多485布线文档推荐使用120终端匹配电阻、但是使用120欧电阻值太小，会导致功耗过大，且会拉低485+和485-之间的压差，影响信号的传输，因此我们推荐使用较大的几百欧的终端匹配电阻。
PH计算机风速软件用于读取PH风速风向仪测量的当前风速风向，下载风速风向仪里面记录存储的风速风向历史数据，并将历史数据保存在MS ACCESS数据库中，通过表格或曲线视图对数据进行分析，计算机软件还可以对风速风向仪的实时时钟、历史数据记录间隔等参数进行设置。
PH风速风向仪软件操作方法:
使用时请在软件设备种类种选择风速风向仪（ACPH-4），其它使用会在我公司软件光盘中详解。
报警设置：
当风速超过设定的风速上限时，继电器吸合蜂鸣器响报警，该功能为选配功能。
系统时间设定：
使用“↑”键更改系统时间，使用“↓”键光标向右移动，使用“确认”键保存设置并自动保存新的时间。
记录间隔：
用来设置风速风向历史记录时间间隔，1分钟—240分钟可调。如果间隔时间设为2分钟，则PH风速风向仪可以连续纪录天数为：57344/（30*24）=79.64天。
PH风速风向仪
PH3000功能
PH风速风向仪用于测量和记录风速风向，可以循环记录存储57344条风速风向历史纪录。液晶屏显示和键盘，使PH风速风向仪的操作简单方便；它还可以与计算机进行通讯，将记录的风速风向数据下载到计算机中，进行观察分析。
AM706中文使用手册
技术参数
风速的测量范围： 风速测量精度： 风向的测量范围： 风向测量精度： 最小启动风速： 1.2～60m/s ±5%（最小 0.1m/s） 0～359° ±1°
≤1.2m/s
5
维护保养
主机
主机几乎是免维护的。 如需清洁，请使用柔软的布与柔和清洁剂。注意请勿让水浸入主机。
传感部件
传感器上结冰或有杂物影响其工作时，请及时清理。 定期检查外部安装螺栓，以防止松动脱落，同时定期查看电缆有无磨损，老化， 鼠虫啃咬等。 请勿私自拆卸传感器部分，以免影响其密封性能。当设备出现故障时，请及时 与本公司售后服务部工程师联系，切勿私自拆卸。
风速风向仪简单操作说明
改变风速单位 （米/秒、节）
如果显示最大 风速，复位到0
+ 校准风速
+ 设置指示器型式
设置操纵角
+
+ 设置操纵角
增加操纵角 减少操纵角
设置亮度基准
+ 设置速度模式
回到
+
正常 回到正常操作 操作
注意事项：
1.直接打开船舶供电开关,本设备没有单独的电源按键;关机后所有设置都将保留 2.利用灯泡图形按键可以改变亮度,本设备有4级亮度调节 3.本设备有三种按键操作方式
1）按一下------少于1秒 2）长按下------大于2秒 3）双键同时按下 4利用电铃图形按键可以消除报警声音
报警开/关 增加风速 减少风速 回到正常操作 改变值增加
改变值减少 回到正常操作
风速风向仪简单操作说明
打开电源
按
模拟状态ON/OFF
按 +
5秒
存储器复位
Normal operation 正常操作 按 2秒
+
设置报警
设置风速报警
设置
按 2秒
改变风向模式 （真方位、向对方位）
改变速度显示（风速、 最大风速、船速）
设置风向阻尼 +
报警消音
设置航向角 +ห้องสมุดไป่ตู้
调节亮度
校准风的位置
按 2秒
按+ 2秒
风速仪使用说明
一，概述本仪器为便携设计的三杯式风向风速仪，仪器测量部分采用了单片机技术，可以同时测量瞬时风速、瞬时风级平均风速、平均风级和对应浪高等参数。
它带有数据锁存功能，便于读数。
风向部分采用了自动指北装置，测量时无需人工对北，简化测量操作。
本仪器为精密仪器，配备高级铝合金手提仪器箱，为仪器提供良好保护，同时便于携带。
本仪器体积小，重量轻，功能全，耗电省，字符大，显示直观，可广泛用于农林、环保、海洋、科学考察等领域测量大气的风参数。
二，工作原理简介1，风向部分：风向部分由保护风向度盘的回弹顶杆所支撑。
整体结构由风向标，风向轴及风向度盘等组成，装在风向盘上的磁棒与风向度盘组成磁罗盘来确定风向方位。
当下锁定旋钮并向右旋转定位时，回弹顶杆将风向度盘放下，使锥形宝石轴承与轴尖相接触，此时风向度盘将自动定北。
风向示值由风向指针在风向度盘上的稳定位置来确定。
当左旋转锁定旋钮并使用其向上回弹复位时，回弹顶杆将风向度盘顶起并定位在仪器上部，并使锥形宝石轴承与轴尖相分离，以保护风向度盘及轴承与轴尖不受损坏（注：当仪器使用完毕后必须及时回复些状态）2、风速部分：风速传感器采用传统的三杯旋转架结构，它将风速变换成旋转架的转速。
为了减小启动风速，采用特殊材料的轻质风杯和宝石轴承支撑。
通过固定在旋转架上的装置经传感器检测后将信号传送到主机内进行测算。
仪器内的单片机对风速传感器的输出频率进行采样、计算，最后仪器输出瞬时风速、一分钟平均风速、瞬时风级、一分钟平均风级、平均风速及对应的浪高。
测得的参数在液晶显示器上用数字直接显示出来。
为了减少仪器的功耗，仪器中的传感器和单片机都采取了一系列降低功耗的专门措施。
为了保证数据的可靠，当电源电压太低时，显示器下部电池标记显示缺电，提示用户电源电压太低数据不可靠，需要及时更换电池。
1、风向测量部分1）在观测前应先检查风向部分是否垂直牢固地连接在风速仪风杯的护架上并反向旋转托盘螺母使支撑桌方向度盘的托盘下降，使轴尖与雏形轴承接触。

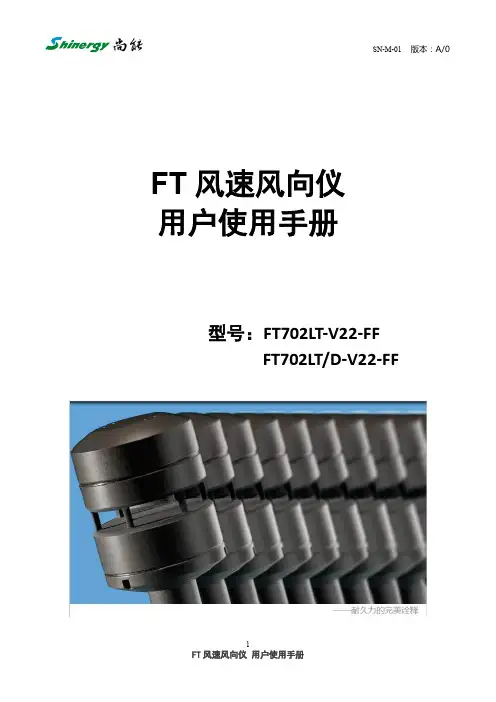

用户使用手册-FT风速风向仪 V11
FT 风速风向仪 用户使用手册
SN-M-01 版本：A/0
FT 风速风向仪产品规格书
3
FT 风速风向仪 用户使用手册
产品简介
SN-M-01 版本：A/0
FT 风速风向仪是一款固态超声波风传感器，采用声共振气流传感专利技术来准确地测量 风速和风向。产品为在恶劣环境下运行而专门设计，如海上离岸环境、雷电冰冻多发地区等。 产品配有高效恒温控制“整体”加热系统，热量可均匀地分布至整个产品所有表面之上。
读数更新频率 每秒 5 次
4-20mA 配置端口
RS485 半双工、非隔离相对接地
电源要求
电源电压 DC 24V (允许范围：20V-30V)
电源电流(加热器关闭时) 25mA
电源电流(加热器开启时) 初始设置为 4A，可在 0.1-6A 之间通过软件进行设置（如大于 4A，
需客户另外购置专业电缆）
产品分为 2 个系列 FT702LT 和 FT702LT/D。两个系列的区别在于数据输出形式的不同， FT702LT 系列以 RS485 协议输出，FT702LT/D 系列以电流模拟量输出。
主要规格及技术参数
FT702LT 系列以 FT702LT-V22-FF 进行介绍。 FT702LT/D 系列以 FT702LT/D-V22-FF 进行介绍。 V22 所指为硬件型号版本，其余型号的参数如需要时，请向我公司联系索取。
SN-M-01 版本：A/0
FT 风速风向仪 用户使用手册
型号：FT702LT-V22-FF FT702LT/D-V22-FF
1
FT 风速风向仪 用户使用手册
SN-M-01 版本：A/0
目录
FT 风速风向仪产品规格书 ........................................................................................................................................ 3 产品简介 ............................................................................................................................................................. 4 主要规格及技术参数 ......................................................................................................................................... 4 FT 风速风向仪产品安装手册 .................................................................................................................................... 8 安装 ..................................................................................................................................................................... 9 FT 风速风向仪使用要求及说明 .............................................................................................................................. 22 使用要求及说明 ............................................................................................................................................... 23 FT 风速风向仪日常保养手册 .................................................................................................................................. 24 日常保养 ........................................................................................................................................................... 25 FT 风速风向仪常见故障问题排查手册 .................................................................................................................. 27 常见故障问题排查 ........................................................................................................................................... 28 FT 风速风向仪产品免责及贮存处置说明 .............................................................................................................. 30 免责说明 ........................................................................................................................................................... 31 贮存说明 ........................................................................................................................................................... 31 产品处置 ........................................................................................................................................................... 31
风速风向仪使用说明书
FY-CW2型风速风向仪使用说明书富源飞科电子科技有限责任公司二零一一年六月尊敬的用户：感您购买和使用富源飞科电子科技有限责任公司，研发设计制造的FY-W2型风速风向仪，该产品在设计与制造过程中，严格执行了国家气象部门的有关规定和相关标准，产品在出厂前都经过了严格的测试和质量检验。
为了保证您能正确的使用该系统，请在使用前详细阅读产品使用说明书。
目录一、产品简介 (2)二、功能特点 (2)三、技术指标 (2)四、基本配置 (3)五、系统组网方式 (3)六、安装调试方法 (5)七、采集仪操作说明 (6)八、测风传感器使用方法 (7)8.1传感器简介 (7)8.2安装要求 (7)九、软件使用方法 (7)9.1、软件安装 (7)9.2、软件配置 (8)9.3、下载及显示数据 (10)十、注意事项 (10)十一、常见故障及维护 (10)十二、售后服务及技术支持联系方式 (11)附表：风力（风速）等级表 (11)一、产品简介FY-CW2风速风向仪由风速、风向传感器及智能数据采集仪构成，是用于测量并记录大气中风速与风向的气象仪器。
本仪器采用高清液晶显示屏显示当前日期时间及风速、风向值；置大容量FLASH存储芯片可自动存储至少一年的气象数据；风速传感器采用传统三风杯结构，风杯选用碳纤维材料，强度高，启动好；风向传感器采用精密电位器，并选用低惯性轻金属风向标响应风向，动态特性好；仪器配备有三种通讯接口（RS232/RS485/USB）用于与计算机建立通讯连接，通过配套的上位机软件可远程观测实时风速风向，用户还可利用该功能完善的气象软件对气象数据作进一步的处理分析。
本仪器可广泛用于气象、农林、环保、海洋、机场、港口、科学考察等领域。
二、功能特点（1）高清字符型液晶显示屏，人机界面友好；（2）风速、风向测量精度高，系统稳定可靠；（3）大容量数据存储，最多可存储57344条气象数据（数据记录间隔可在1-240分钟之间设置）；（4）支持多种通讯方式RS232、RS485、RJ45、GPRS等供选择，易于组网；（5）多种供电选配方案：提供交流、直流、太阳能等多种供电方式选择（标配为市电）。
风速测量仪使用方法说明书
风速测量仪使用方法说明书尊敬的用户，感谢您选择使用本款风速测量仪。
为了确保您能正确、高效地使用仪器，并获得准确的测量结果，特为您提供以下使用方法说明。
一、产品概述本风速测量仪是一款便携式设备，可用于测量气流的风速。
其小巧轻便的设计使其适用于室内、室外等各种环境中的风速测量需求。
仪器采用先进的传感技术，具有高精度、快速响应、稳定可靠的特点，可广泛应用于气象、航空、环境保护等领域。
二、使用前准备1. 请确保风速测量仪处于正常工作状态，电池电量充足。
2. 检查仪器表面是否有损坏或脏污，如有，请清洁或更换相关零部件。
3. 确保使用环境安全，无明火、易燃物等。
三、仪器操作步骤1. 打开仪器电源开关，待指示灯亮起表示仪器已开机。
2. 按下"单位选择"按钮，选择您希望显示风速的单位，可选参数包括米/秒、千米/小时、英尺/秒等。
3. 将风速测量仪对准待测的风口或通风孔，确保仪器与风口的垂直距离在安全范围内。
4. 保持仪器平稳不动，等待几秒钟，仪器将自动测量并显示当前的风速数值。
5. 如需连续测量多次，请等待仪器显示结果后再进行下一次测量，并确保仪器稳定。
四、使用注意事项1. 在测量过程中，请保持仪器稳定，避免碰撞或震动，以免影响测量结果。
2. 如遇到风速过大的情况，请立即暂停测量并移至较安全的区域进行操作。
3. 如需测量不同位置的风速，请确保等待仪器稳定后再进行下一次测量，以获得准确结果。
4. 请勿将仪器暴露在极端温度、湿度等环境中，以免影响仪器的性能和寿命。
5. 请定期清理仪器表面，避免积尘或油污影响仪器的正常使用。
五、故障排除1. 如果仪器无法开机，请检查电池电量并更换电池。
2. 如仪器显示异常或不准确，请检查是否有干扰源，并尝试重新校准仪器。
3. 如果您无法解决故障，请联系售后服务中心寻求帮助。
六、保养与存储1. 请按照说明书要求定期进行仪器的保养与校准，以确保测量结果的准确性。
2. 在长时间不使用仪器时，请将其存放在干燥、阴凉、无腐蚀性气体的环境中。
风向风速记录仪使用说明书
风向风速记录仪使用说明书风向风速记录仪|风向风速监测仪|风向风速自记仪|风向风速仪简介概述：风向风速仪/风向风速监测仪/风向风速记录仪/风向风速自记仪用于测量瞬时风速风向，具有自动显示功能。
主要由支杆，风标，风杯，风速风向感应器组成，风标的指向即为来风方向，根据风杯的转速来计算出风速。
风向风速记录仪|风向风速监测仪|风向风速自记仪|风向风速仪功能特点：风向风速记录仪手持机功能：1、小巧美观便于携带，轻触式按键，大屏幕点阵式液晶显示，全中文菜单操作。
2、采集设置：在无人看守的情况下使用，可设置定时采集，也可手动采集。
自动记录数据并存储。
3、交直流两用，内置锂电池供电：3.7v4Ah锂电池，具有充电保护、电压过低提示功能。
也可长时间放置记录地点。
4、带GPS定位功能，可实时显示采集点经纬度并保存。
（选配）5、带语音播报功能，可对超限值进行语音报警设置，对超标的参数实时普通话语音播报，亦可直接播报出实时的环境参数值。
6、数据保存功能强大，设备内部Flash可存储最近3万条数据，标配4G 内存卡可无限存储，亦可与Flash中数据同时存储。
7、既可在主机上查看数据，也可导入计算机进行查看。
8、意外断电后，已保存在主机里的数据不丢失。
9、探头具有一致性，主机可通过集线器接入不同类型的传感器，互不影响精度。
10、将传感器插入主机后便可手动搜索到多种不同类别的传感器（类似于U 盘和电脑相联接能自动感应）。
11、仪器具有32通道同时检测的扩展功能，可以实现多点同步检测，可按需要自行组合。
12、有线RS485通讯，传感器通讯电缆最远可以达到100米13、低功耗设计，增加系统监控和保护措施，防止电源短路或外部干扰而损坏，避免系统死机。
风向风速记录仪|风向风速监测仪|风向风速自记仪|风向风速仪上位机软件功能：1、显示每种参数过程曲线趋势，最大值、最小值、平均值显示查看，放大、缩小功能。
2、具有设置超限区域着色功能，显示更直观，为客户带来更多便捷。
液晶风速风向仪用户手册
液晶风速风向仪用户手册型号：AM706编号：NLT-AM706-SSCN版本号：V190626***快速使用指南***【Mode】键：相对风速+相对风向+绝对风速+绝对风向、相对风速+相对风向+最大风速+平均风速两种显示模式的切换。
【MENU】键：设置风速报警、风速单位、平均时长、输入显示、语言、背景颜色和窗口颜色。
校准：主机AM706E安装完毕后，传感器AM706S校准风向标，操作为“通电后，风向标头对船头，按盒子内按钮”。
目录仪器简介 (1)系统组成 (1)测量原理 (1)功能和操作 (2)显示界面介绍 (2)功能介绍 (2)开关键 (2)亮度键 (2)OK键 (3)[昼夜]键 (3)MODE模式键 (3)方向键 (3)MENU菜单键 (4)风速报警 (4)风速单位 (4)平均时长 (5)输入显示 (5)语言选择 (5)背景颜色 (5)窗口颜色 (5)出厂设置 (5)发送T语句 (6)NMEA0183协议 (6)主机输出--MWV (6)GPS数据输入--RMC (6)GPS数据输入--VTG (7)计程仪数据输入--VBW (7)计程仪数据输入--VHW (8)罗经数据输入--HDT (8)性能参数 (9)维护保养 (11)校准说明 (12)安装说明 (13)主机安装 (13)主机安装注意事项 (13)电源适配器安装 (14)传感部件安装（AM706S） (15)风向标与风杯的安装 (15)整体安装 (16)接线说明 (17)系统组成图 (17)主机后盖标贴图 (18)主机外部线图 (19)附件 (20)仪器简介液晶风速风向仪AM706可以测量显示相对于船只的风速（精度±5%，最小0.1m/s），以及相对于船艏的风向（数字显示精度1°，模拟显示精度10°，输出精度±1°）。
当仪器接入罗经和计程仪数据或者GPS数据后，可以选择显示绝对风速风向。
风速风向仪操作说明书
风速风向仪操作说明书风速风向仪是专为各种大型机械设备研制开发的大型智能风速传感报警设备，其内部采用了先进的微处理器作为控制，外围采用了先进的数字通讯技术。
系统稳定性高、抗干扰能力强，检测高，风杯采用特殊材料制成，机械强度高、抗风能力强，显示器机箱设计新颖独特，坚固耐用，安装使用方便。
所有的电接口均符合国际标准。
风速风向仪由风速风向监控仪表、风速传感器、风向传感器、连接线缆组成，安装便捷且免调试。
风速风向仪具有技术先进，测量精度高，数据容量大，遥测距离远，人机界面友好，可靠性高的优点，广泛用于气象、海洋、环境、机场、港口、工农业及交通等领域工作原理：风速传感器的感应元件是三杯风组件，由三个碳纤维风杯和杯架组成。
换器为多齿转杯和狭缝光耦。
当风杯受水平风力作用而旋转时，过轴转杯在狭缝光耦中的转动，输出频率的信号。
风向传感器的变换器为码盘和光电组件。
当风标随风向变化而转动时，通过轴带动码盘在光电组件缝隙中的转动，产生的光电信号对应当时风向的格雷码输出。
传感器的变换器可采用精密导电塑料电位器，从而在电位器活动端产生变化的电压信号输出。
风速风向仪风速风向仪的组成:风速风向仪风速测量部分采用了微机技术，可以同时测量瞬时风速、瞬时风级平均风速、平均风级和对应浪高等参数。
它带有数据锁存功能，便于读数。
风向部分采用了自动指北装置，测量时无需人工对北，简化测量操作。
本仪器为精密仪器，配备铝合金手提仪器箱（外形：300*200*160），为仪器提供良好保护，同时便于携带。
本仪器体积小，重量轻，功能全，可广泛用于农林、环保、海洋、科学考察等领域测量大气的风参数. 1、风向部分：由风向标、风向度盘（磁罗盘）等组成，风向示值由风向指针在风向度盘上的位置来确定。
2、风速部分：采用传统的三环旋转架结构，仪器内的单片机对风速传感器的输出频率进行采样、计算，仪器输出瞬时风速、一分钟平均风速、瞬时风级、一分钟平均风级、平均风速及对应的浪高。
贝良超声波风速风向仪使用说明书
贝良超声波风速风向仪使用说明书
1.在合适的位置固定仪器主机和测量传感器。
2.根据仪器要求连接供电电缆。
3.将风速风向传感器与主机连接。
4.根据使用手册的说明进行校准。
使用步骤：
1.打开仪器的电源，启动设备。
2.选择测量模式，如：平均、瞬时、最大、最小等。
3.设置测量范围、采样频率等参数，根据实际情况进行调整。
4.根据测量结果判断天气状况，如风速和风向。
注意事项：
1.在安装和使用时，要注意防水、防震。
2.设备应安装在平坦、稳定的地面或平台上，避免因风吹、震动等外力干扰而影响精度。
3.在低温、高温、潮湿环境下，仪器的测量精度可能会受到影响。
4.在使用过程中，应注意保养和维护，避免损坏和故障。
5.在使用和维护时，应按照使用手册的指导进行操作。
YGY-FSXY1 风速风向仪 使用说明书
YGY-FSXY1 风速风向仪使用说明书V.01使用前请仔细阅读本说明书，并妥善保管SMS-23感谢您选购本公司产品！由于本公司产品不断改进，您所购买的产品可能与说明书图示有所有不同，恕不另行通知。
请以实物为准。
目录1、产品简介............................................................................................................................ - 2 -2、功能特点............................................................................................................................ - 2 -3、技术参数............................................................................................................................ - 2 -4、仪表接口说明.................................................................................................................... - 3 -5、仪表菜单按键操作说明.................................................................................................... - 3 -5.1按键功能介绍............................................................................................................ - 3 -5.2菜单操作流程............................................................................................................ - 3 -6、风向传感器安装定南........................................................................................................ - 4 -7、风速报警功能（选配）.................................................................................................... - 5 -8、仪器与电脑软件的连接.................................................................................................... - 5 -9、产品清单............................................................................................................................ - 5 -10、异常现象的分析及解决方法.......................................................................................... - 6 -11、注意事项.......................................................................................................................... - 6 -12、支架安装方法.................................................................................................................. - 6 -13、附表2：风向16方位图................................................................................................. - 6 -14、联系方式.......................................................................................................................... - 6 -1、产品简介YGY-FSXY1风速风向仪是用于测量并记录大气中风速与风向的气象仪器。
多功能风速仪操作指引
a)按“FUNCTION”键，让显示器显示wave标记。
b)将三杯传感器置于被测气流中，显示器上的值即为浪高，单位为米。
5.风向测量：
a)按“FUNCTION”键，显示器显示Direction标记；
b)转动风向传感器，使指针上的“N▲”与传感器上所标记的“→N”相一致；
c)将风向传感器置于被测气流中，显示器数值即为风向。
a)按“FUNCTION”键，选择风速功能，显示器出现“SPEED”指示；
b)78按“UNIT”键，选择风速单位，显示器上显示出所选的风速单位；
c)三杯传感器置于工作室中，屏幕显示气流值；
3.风级测量：
a)按“FUNCTION”键，显示器显示B.Scale标记。
b)将三杯传感器置于被测气流中，显示器上的值即为风力等级。
一、目的
让操作员熟练准确的掌握本仪器的操作方法，避免硬件故障及未列入计划的维护而造成仪器停机，保证测试的准确性及维持仪器的性能、寿命。
二、用途
测试工作室风力、风速、风向。
三、概述
1、工作电源：7号电池，2组。
2、工作环境温度0～50℃，相对湿度≤75%
四、仪器规格
1、显示器：13mm 4位液晶
2、测量单位：米/秒、尺/分、节；流量：CMM（立方米/分）、CFM(立方尺/分)
6.气温测量
a)按“FUNCTION”键，显示器显示Temp标记；
b)将风向传感器置于被测气流中，显示器数值即为气温。
六、注意事项
1.不要挤压损坏风向传感器和三杯传感器，以免影响测试精度；
2.测试过程中不可出现晃动；
3忆：24组；采样速率：约1秒
4、传感器：风速、流量，3杯，风向：低摩擦方向指针
风速风向仪
风向和风速仪 用户手册 NLT-AM706-SSCN V110421型号： AM706J-V-C***快速使用指南***¾失电报警：一路电源掉电时，仪器失电报警，此时按任意键消除。
¾【F】键：相对风速+航向、绝对风速+绝对风向、相对风速+（设定的测量周期内）最大相对风向,三种显示模式。
¾【S】键：m/s, km/h, kts风速单位切换键。
¾休眠：同时按下 两键，仪器进入休眠状态，此时按任意键恢复。
¾校准：AM706安装完毕后要校准风向标，操作简化为“通电后，风向标头对船头，盒子内按钮一按”。
校准操作图：见本说明书的封底。
¾绝对风速风向测量，应配合RS921。
¾说明书封皮拆下可当简易手册使用！目 录仪器简介 (1)系统组成 (1)测量原理： (1)功能说明 (2)显示界面介绍 (2)功能介绍 (2)NMEA0183协议 (3)操作说明 (4)性能参数 (5)维护保养 (6)校准说明 (7)安装说明 (8)主机安装 (8)传感部件安装 (9)风向标与风杯的安装 (9)整体安装 (10)接线说明 (11)系统组成图： (11)主机外部线图 (12)仪器简介船用风向和风速仪AM706是风速和风向的综合测量仪器，可以测量显示相对于船只的风速（精度±5%，最小0.1m/s），以及相对于船艏的风向（显示精度10°输出精度±1°）。
当仪器接入GPS（RMC）数据后，可以选择显示航向信息，绝对风速风向，或者是最大风速信息。
当需要更准确的绝对风速风向信息时，可以通过本公司提供的专用NMEA0183二合一输入集中器(RS921)接入GYRO（HDT）的航向输入与SPEEDLOG（VHW）速度输入数据。
主机部分可采用嵌入式安装，也可使用支架在桌面及墙上安装。
传感部件应被安装到船上风能自由通过的地方。
系统组成¾主机部分风向显示：用以船头为零度的双环发光二极管显示。
风速风向仪操作说明书
风速风向仪操作说明书一、引言风速风向仪是一种用于测量风速和风向的仪器，被广泛应用于气象学、环境监测以及各类工业领域。
本操作说明书将详细介绍如何正确使用风速风向仪，以确保准确测量结果和安全操作。
二、仪器概述风速风向仪由测风速传感器和测风向传感器组成，具备显示屏和操作按钮。
下面将分别介绍各部分的功能和使用方法：1. 显示屏：显示当前的风速和风向数据，以及其他相关信息。
2. 操作按钮：包括开/关机按钮、模式选择按钮和校准按钮。
通过操作按钮可以控制仪器的开关以及选择不同的测量模式。
3. 测风速传感器：用于测量风速，通常位于仪器的顶部。
请确保该传感器正对着风口，避免遮挡物影响测量结果。
4. 测风向传感器：用于测量风向，通常位于仪器的侧面或底部。
请确保该传感器指向真北，避免磁场干扰。
三、开始操作1. 开启仪器：按下开/关机按钮，仪器电源将被启动。
等待片刻，直到显示屏上出现相关信息。
2. 校准风速传感器：在测量之前，需要进行风速传感器的校准。
按下校准按钮，并按照显示屏上的提示进行操作。
通常需要放置仪器在无风的环境中，稍等片刻完成校准。
3. 选择测量模式：按下模式选择按钮，可以切换不同的测量模式。
通常有实时测量模式和历史数据测量模式。
实时测量模式将实时显示当前风速和风向；历史数据测量模式将保存一段时间内的风速和风向数据。
四、测量和记录1. 实时测量模式：在实时测量模式下，显示屏将实时显示当前的风速和风向。
将仪器放置在所需测量的位置，确保传感器没有被遮挡，并保持仪器稳定。
记录需要的数据，并根据实际需要进行分析。
2. 历史数据测量模式：在历史数据测量模式下，仪器将记录一段时间内的风速和风向数据。
具体操作方法请按照显示屏上的指示进行。
五、注意事项1. 避免遮挡：在测量过程中，请确保传感器没有被树木、建筑物或其他遮挡物遮挡，以避免影响测量结果。
2. 环境干扰：尽量将风速风向仪放置在开阔的区域，避免高楼、大树等物体对测量结果产生干扰。
VT 110 115便携式风速仪操作手册说明书
操作手册VT 110/115便携式风速仪1.注意事项请在使用本产品前, 详细阅读本操作手册, 且熟悉本产品的使用操作。
请将操作手册和本产品一同存放, 方便在您需要时可随时对照查阅。
1.1 避免产品损坏或使用人员受伤:►不可将测量仪或探头和溶剂储存。
►不可在有电设备附近或上面使用测量仪或探头。
1.2 产品保修有效/ 安全须知声明:►本产品仅可在技术规格中的量程内进行测量。
►不可使用外力破坏本产品, 并依照本操作手册中的方式使用本产品。
►依照本产品技术规格内的主机或探头的操作温度范围内使用。
►除了更换测量仪的电池或操作手册中允许的部分外, 不可自行打开测量仪或探头外壳。
►产品如有任何损坏, 请与本公司售后服务部联系安排产品检修, 不可自行进行维修。
1.3 产品回收和处理声明:►将使用完的电池送至专门提供的废电池收集点回收。
►如本产品使用寿命结束后, 请将产品寄回本公司。
我们将依照WEEE (2002/96/CE) 相关规定并保护环境的方式处理您所寄回的产品。
1.4 产品用途:►KIMO 研发设计和生产的高精度便携式风速测量仪, 用于空气或中性气体的风速, 风量和温度测量。
1.5 产品禁止使用:►本产品禁止用于防爆区域。
►本产品禁止用于医疗诊断。
2.产品介绍2.1 测量仪介绍2.2 按键说明(a)液晶显示屏:数字和图形液晶显示屏(b)ON / OFF 电源开关:开启电源或关闭电源ESC 键:回到上一层菜单选项(c)HOLD 键:测量值定格min / max 键:测量最小值或最大值(d)显示屏背光键:开启或关闭显示屏背光(e)菜单选项循环键:循环显示菜单的各个选项(f)OK 键:确认(a)液晶显示屏(b)ON / OFF 电源开关ESC 键(c)HOLD 键min / max 键(d)显示屏背光键(e)菜单选项循环键(f)OK 键MAX MIN 3.1 开启电源按下键开启测量仪, 初始化时显示仪器型号, 进入测量模式。
风速风向记录仪操作说明书
风速风向记录仪的操作说明书
风是一种很常见的自然现象，它能够被人类所利用，将风力转换为电力，为人们带来极大便利的同时，它的破坏力也是非常强的，它会给人类带来灾难，破坏农作物和植物，所以风力风向的记录也成了气象监测中的重要项目。
风速风向记录仪，顾名思义，它是一款能够同时监测风速和风向两个参数的专业仪器。
人们利用风向风速记录仪将风向风速传感器采集的风向风速数据记录下来，自动模式下只需设定好间隔时间，仪器就可按照预先设定的时间间隔自动记录数据，除了自动模式，还能切换成手动模式和电脑锁定模式操作。
再进行数据采集完后，我们可以将数据发送给计算机，配套软件会自动生成曲线图形，供工作人员进一步分析查看，方便且实用，可以说是人们的“得力帮手”。
风速风向记录仪又可以叫做风向风速仪，对于很对新手来讲，其使用步骤还是需要熟练掌握的。
（1）用随机附带的通讯电缆将记录仪与一般计算机的串行口相连接。
（2）在计算机上运行记录仪应用程序，设置好记录仪的记录启动时间、记录周期、停止时间等参数。
（3）设定完成后脱开记录仪与计算机的连接，也可不脱机工作，将记录仪置于需检测的场合。
（4）完毕后，再将记录仪与计算机连接，运行记录仪应用程序，将记录数据下载到计算机内做进一步分析处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风速风向仪操作说明书
风速风向仪是专为各种大型机械设备研制开发的大型智能风速传感报警设备，其内部采用了先进的微处理器作为控制，外围采用
了先进的数字通讯技术。
系统稳定性高、抗干扰能力强，检测
高，风杯采用特殊材料制成，机械强度高、抗风能力强，显示器机
箱设计新颖独特，坚固耐用，安装使用方便。
所有的电接口均符合
国际标准。
风速风向仪由风速风向监控仪表、风速传感器、风向传感器、连接
线缆组成，安装便捷且免调试。
风速风向仪具有技术先进，测量精
度高，数据容量大，遥测距离远，人机界面友好，可靠性高的优点
，广泛用于气象、海洋、环境、机场、港口、工农业及交通等领域
工作原理：
风速传感器的感应元件是三杯风组件，由三个碳纤维风杯和杯架组成。
换器为多齿转杯和狭缝光耦。
当风杯受水平风力作用而旋转
时，过轴转杯在狭缝光耦中的转动，输出频率的信号。
风向传感器的变换器为码盘和光电组件。
当风标随风向变化而转动时，通过轴带动码盘在光电组件缝隙中的转动，产生的光电信号对
应当时风向的格雷码输出。
传感器的变换器可采用精密导电塑料电
位器，从而在电位器活动端产生变化的电压信号输出。
风速风向
仪
风速风向仪的组成:
风速风向仪风速测量部分采用了微机技术，可以同时测量瞬时风速
、瞬时风级平均风速、平均风级和对应浪高等参数。
它带有数据锁
存功能，便于读数。
风向部分采用了自动指北装置，测量时无需人
工对北，简化测量操作。
本仪器为精密仪器，配备铝合金手提
仪器箱（外形：300*200*160），为仪器提供良好保护，同时便于携带。
本仪器体积小，重量轻，功能全，可广泛用于农林、环保、海洋、科学考察等领域测量大气的风参数. 1、风向部分：由风向标、
风向度盘（磁罗盘）等组成，风向示值由风向指针在风向度盘上的
位置来确定。
2、风速部分：采用传统的三环旋转架结构，仪器内
的单片机对风速传感器的输出频率进行采样、计算，仪器输出
瞬时风速、一分钟平均风速、瞬时风级、一分钟平均风级、平均风速及对应的浪高。
测得的参数在液晶显示器上用数字直接显示出来。
1、风速技术指标测量范围0～30m/s 起动风速0.8m/s测量±（0.3+0.03v）m/s（v指示风速）风速参数瞬时风速、平均风速、瞬时风级、平均风级、及其对应浪高显示分辨率0.1m/s（风速）1级（风级）0.1m（浪高）2、风向技术指标测量范围0～360度，16个方位起动风速1.0m/s测量±1/2方位风向定北自动3、工作环境温
度-10～45°C湿度≦100%RH（无凝结）4、供电电源3V（3.4～
2.68V）5号电池2节5、尺寸和重量尺寸410x100x100立方毫米重量0.5kg技术指标项目风速传感器风向传感器
测量范围0～70m/s 0～360°
精度±（0.3+0.03V）m/s ±6°（± 3°）
回转半径90 m m 365 m m
分辨率0.1 m/s 5.6°（ 2.8°）
起动风速≤0.5m/s ≤0.5m/s
输出形式方波6位（7位）码（或电压）
工作电压5V～12V 5V～12V
工作电流10mA 20mA （或2～3mA）
工作环境温度-60≦～50≦ 湿度≤100%RH 温度-60≦～50≦ 湿度
≤100%RH。
