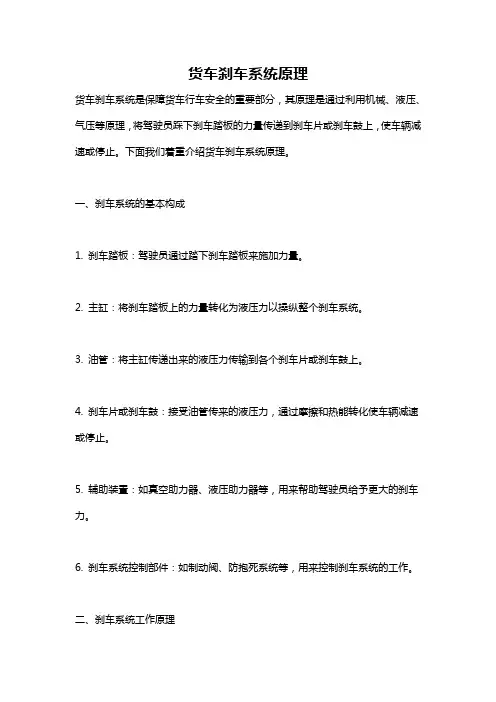

半挂车的制动的原理

半挂车制动型式一般采用双管路气压制动，要求能够实现行车制动、驻车制动、应急制动等功能。

在对行驶列车制动时，踩下制动踏板，压缩空气经牵引车上的挂车制动阀进入挂车操纵管路，通过紧急制动阀，顶

开阀门，气体进入制动气室，将

单腔气室的膜片和双腔气室的制动活塞推到制动位置，讲推杆推岀，拉动制动调整臂，带动凸轮轴转动而实现行车制动。

在解除制动时，松开制动踏板，单腔气室和双腔气室行车制动的气体由快放阀放气，单腔气室膜片和双腔气室制动

活塞在回位弹簧作用下回复到不制动位置，但挂车储气筒压缩空气失踪向双腔气室的驻车制动腔充入，压缩储能弹簧，是

驻车制动活塞处在不制动位置，制动解除。

在行车制动失效时，如行车过程中需要紧急制动时，可急扳手控制阀，使气室驻车制动腔放气，储能弹簧立即伸张

而将两个制动活塞都推到制动位置

，实现制动。

气刹是由：空气压缩机（俗称气泵）,至少两个储气筒，刹车总泵一个，前轮的快放阀一个，后

轮的继动阀一个•刹车分泵四个，调整背四个，凸轮四个，刹车蹄八个和刹车古四个组成•

工作原理：由气泵通过发动机带动，把空气压缩到高压气体储存在储气筒内•其中一个储气筒

能过管路于刹车总泵相联•刹车总泵分上下两个气室，上气室控制后轮，下气室控制前轮•当驾驶员踩下刹车踏板时，上气首先打开，储气筒的高压气体传到继动阀•把继动阀的控制活塞推出，这时另一个储气筒的气体能过继动阀和两个后刹车分泵接通•刹车分泵的推杆向前推

出，通过调整背把凸轮转动一个角度，凸轮是偏心的，转动的同时把刹车蹄撑开与刹车古产生磨擦达到刹车的效果•

刹车总泵上室打开的同时下室也打开，高压气体进入快放阀，然后分给两个前轮的刹车分泵•后一样•

当驾驶员松开刹车踏板时，上下气室关闭•前轮的快入阀和后轮的继动阀的活塞在弹簧的

作用下回位•前后刹车分泵与的气室与大气相联，推杆回位，刹车结束•

一般都是后轮先刹车，前轮稍后，这样有利于驾驶员控制方向•

断气刹车

汽车上用以使外界（主要是路面）在汽车某些部分（主要是车轮）施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。其作用是：使行

驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条

件下（包括在坡道上）稳定驻车；使下坡行驶的汽车速度保持稳定。汽车制动系统按

制动系的作用可分为行车制动、驻车制动、应急制动、辅助制动。驻车制动又可分为中央盘式制动和储能弹簧制

动，而储能弹簧制动则俗称为“断气刹车”。

（二）组成和功用

①组成普通气刹制动系统由制动操纵机构、双回路制动机构、中央盘式制动机构、制动器、空压机等组成

其中制动操纵机构包括制动踏板、踏板吊挂等；双回路制动机构包括储气筒、制动阀、低压报警器、气压调节器、制动管、换向阀、继动阀、安全阀、放水阀；中央盘式制动机构包括驻车制动操纵手柄、制动拉索、中央盘式制动器。

②各组成工作原理

1、空压机空压机直接提供制动所需要的空气，并产生制动所需要的空气压力它是制动系统当中的第一供能装置.

空气压缩机由曲柄连杆机构，气缸体，压缩弹簧和进气阀门，排气阀门组成，当发动机运转时，空压机随之转动，带动活塞下压，外界空气经空气滤清器和进气阀门进入气缸。当活塞上行时，缸内的空气被压缩，压力升高，克服排气阀门的弹簧预紧力而使排气阀门开启，压缩空气便进入湿储气筒。

调压阀调压阀由进气口，排气口，进气阀门，排气阀门，压缩弹簧，膜片，当储气筒中的气压升至¬ 时，膜片下方气压作用力足以克服弹簧预紧力而推动膜片向下拱曲，从而使进气阀门关闭，排气阀门开启，来自储气筒中的压缩空气进入压缩机中的卸荷气室中，使卸荷膜片4 和卸荷杆下移而顶开进气阀门，使两气缸均与大气通气。

2、多回路压力安全阀

多回路制动系中，来自空压机的压缩空气可经多回路压力保护阀分别向各回路的储气筒充气。当有一回路损坏漏气时，压力保护阀能保证其余完好回路继续充气。双回路保护阀有1 个进气口，2 个出气口，两个活塞阀门，和一个压缩弹簧，平时活塞阀门在压缩弹簧的作用下分别将两个出气口封闭，当压缩空气由调压阀进入进气口时，经两侧气道分别流入两个气腔。当两侧气腔的压力分别超过时，两侧气腔的作用力超过弹簧预紧力, 推使两活塞门离开出气接头上的阀座，压缩空气经两出气口分别进入两回路储气筒。

若在正常充气过程中有一回路突然损坏漏气，即有一端出气口压力很低，当空压机不继供气时，保护阀内的气腔压力也会上升，至没有损坏那个回路活塞门重新开启重新充气，只不过充气气压较低，只能过到¬ ，因为若超过此值，另一边的活塞

门也会开启则放气。

3、制动阀

制动阀是汽车行车制动系当中的主要控制装置。制动阀主要由上腔活塞，下腔活

塞，推杆，滚轮，平衡弹簧，回位弹簧（上下腔），上腔阀门，下腔阀门，进气口，出气口，排气口，通气孔组成当驾驶员踩下脚踏板时，通过拉伸拉杆使拉臂一端下压平衡弹簧，使平衡臂下移，首先将排气阀门关闭，打开进气阀门，此时储气筒的压缩空气经进气阀充入制动气室，推动气室膜片使制动凸轮转动从而实现车轮制动。

4、手动制动阀手动制动阀可以控制汽车的驻车制动和第二制动（应急制动），因为对驻车制动没有渐进控制的要求，所以控制驻车制动手动制动阀仅仅是一个气开关。

手动制动阀由操纵手柄，压缩弹簧，阀门，芯管弹簧, 进气口，出气口和排气口组成。其中进气口接驻车储气筒，出气口接继动阀，当驻车制动手柄在驻车状态时，芯管在弹簧作用下紧靠操纵凸轮。此时进气阀关闭，排气阀开启. 出气口经芯管和排气口通大气。同时储能弹簧气室中的储能弹簧制动气室也经继动阀通大气。此时，汽车处于驻车制动状态，欲解决驻车制动，必须操纵操纵手柄，使排气阀关闭，进气阀开启，由出气口B 输出的气压作为控制信号输入继动阀，后者便开放一条由驻车储气筒直接进入储能弹簧气室的充气捷径。当空气压力达到超过弹簧压力时，气室推杆回位，从而解决驻车制动.

5、继动阀和快放阀储气筒和制动气室二者一般只通过制动阀用管路连接。这样，储气筒向制动气室充气以及压缩空气排入大气，都必须回流制动阀。在储气筒，制动气室与制动阀相距较远的情况下，这种迂回充气和排气将导致制动和解决制动的滞后时间过长，不利于汽车及时制动和制动后的及时加速。

继动阀和快放阀就是在这种情况下应运而生，在制动管路上靠近制动气室处，设置一快放阀，可以保证解快制动时快速排气，制动时，由制动阀输运过来的压缩空气由进气口进入，将阀门推离进气阀座，压紧排气阀座，从而使排气阀关闭，压缩空气直接进入弹簧气室，解除制动时，阀门在回位弹簧的作用下回位关闭进气阀门，开启排气阀门，弹簧气室内的压缩空气直接由排气阀排入大气，不需迂回流过制动阀。

继动阀在一般情况下，进气口接通储气筒，出气口接制动气室。当踩下制动踏板时，制动阀的输出气压作为继动阀的控制压力输入，在控制压力作用下，将进气阀推开，于是压缩空气便由储气筒直接通过进气口进入制动气室，而不用流经制动阀，这大大缩短了制动气室的充气管路，加速了气室的充气过程。因此继动阀又叫加速阀。
