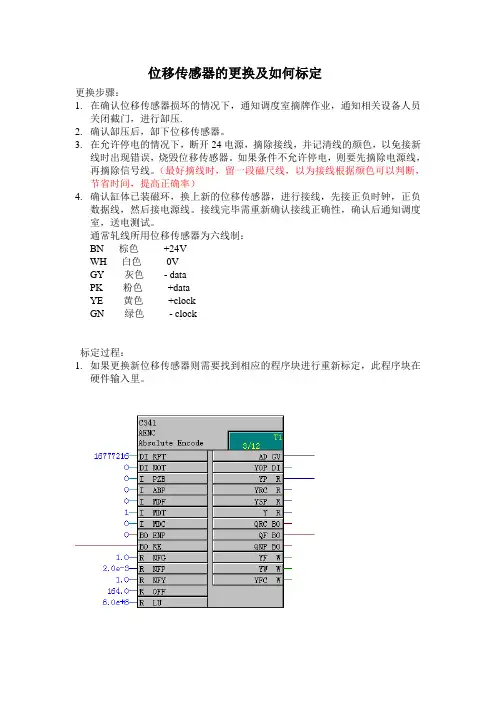

位移传感器的更换及如何标定张伟
位移传感器的更换及如何标定
更换步骤：
1.在确认位移传感器损坏的情况下，通知调度室摘牌作业，通知相关设备人员
关闭截门，进行缷压.
2.确认缷压后，缷下位移传感器。
3.在允许停电的情况下，断开24电源，摘除接线，并记清线的颜色，以免接新
线时出现错误，烧毁位移传感器。如果条件不允许停电，则要先摘除电源线，再摘除信号线。（最好摘线时，留一段磁尺线，以为接线根据颜色可以判断，节省时间，提高正确率）
4.确认缸体已装磁环，换上新的位移传感器，进行接线，先接正负时钟，正负
数据线，然后接电源线。接线完毕需重新确认接线正确性，确认后通知调度室，送电测试。
通常轧线所用位移传感器为六线制：
BN 棕色+24V
WH 白色0V
GY 灰色- data
PK 粉色+data
YE 黄色+clock
GN 绿色- clock
标定过程：
1.如果更换新位移传感器则需要找到相应的程序块进行重新标定，此程序块在
硬件输入里。
2.标定需要在线修改以下参数NFP , OFF
3.NFP参数为位移传感器的精度，在位移传感器说明书上即可读出
说明书上C所代表的数值即是位移传感器的精度。
例如：说明书上C所在位置注明为1，则需要将NFP值修改为5.0e-3，此值对应输出端YP应用单位为毫米，如果输出端YP用到的单位为米（具体单位要根据输出端YP连接到程序中的应用判断），则需要将5.0e-3改为5.0e-6
4.OFF值的修改需要根据量程范围确定
首先要判断位移传感器的零位，有的液压缸打到最大为0，有的液压缸打到最小为0.可以先把液压缸打到最大或最小时标定零位，然后打到相反的极限位置检查YP端显示值如果近似与量程极限，则标定完成，如果显示值为负数，则零位选择不正确，需重新判断最大还是最小时为零位。
零位的标定方法：
将液压缸打开到最大或最小，修改OFF值置0，将模块的输出YP端显示值复制到OFF中，这时YP端将显示近似为0。
例如量程为0—500mm的位移传感器，将液压缸打到最小时标定零位，然后将液压缸打到最大，YP端显示值为正数近似500，则说明标定正确完成；如果YP端显示值为负数，则需重新将液压缸打到最大时标定零位，然后将液压缸打到最小检测YP端显示值如果为正数近似500，则标定
注释：
精轧串辊缸位移传感器零位在中间位置，由设备插定位销确定，然后标定零位。
