托辊使用说明书
执行标准MT82—2006TU说 明 书嘉轩数控设备E-Mail:jiaxuantop-tip.c n出版日期:2015年5月地址:武进区雪堰镇新湖路10号 :0519—邮编:213169传真：00一、用途和特征 (1)二、使用工矿条件 (1)三、型号含义 (1)四、零件说明 (1)五、技术性能 (2)六、工作原理 (3)七、结构概述 (3)八、安装与调整 (3)九、使用与操作 (3)十、保养与维护 (3)十一、故障分析与排除 (4)十二、运输和贮存 (4)本产品执行标准:MT821 -2006一、用途，特征托辘是带式输送机的重要部件，英作用为支撑输送带和物料重量，此托馄的主要特征是辘子简体为高分子聚乙烯结构，除支撑作用外，其重量轻，起动载荷小，噪音低，摩擦系数小，通用性和互换性高，易于更换，拆卸方便，维护性强，可靠性髙。
耐腐蚀能力强的特性使之广泛运用于煤矿，化工等行业。
二、使用工矿条件适用于强力、高速、长距离带式输送机：适用于腐蚀、需求低噪音场合，本系列托馄可以用在煤尘、淋水、潮湿的环境中，具有防尘、防水、耐腐蚀的特性：环境温度在-20°C~50°C能正常运转。
三、型号含义<P 891---------- 直径-------------- 直径代号说明：产品型号中所列①89①108①133①159为托馄馄体宜径，规格栏中所列数值为辘体长度，所列数值为常用数值，若客户订单为苴他数值时（即表中未列数值），根据客户订单要求来生产。
辘长不影响托馄质量和使用。
四、零件说明1：管体采用20号钢质无缝管，其各项质量性能指标符合MT/T1019-2006中的规泄：2：轴承座采用压铸铝件，物理性能大于HT150：3：轴承采用MT/T655-1997中的规泄的系列：4：托馄轴采用45号钢，机械物理性能大于Q235-A钢：6：托馄使用的润滑脂的质量指标符合下表规定。
五、技术性能1、径向圆跳动在500N轴向载荷作用下，托辘轴向窜动值不大于1.2mm.3、跌落强度托辘水平与垂直跣落试验后符合下列要求：a）所有零件和焊缝不出现损伤和脱出：b）跌落后托馄轴向位移不大于1.2mm：c）托辘管体与轴承座不松动：d）跌落后的托辘英旋转阻力值不大于MT821-2006表3中的1.5倍。
108托辊产品说明书
托辊产品使用说明书
一、 托辊的用途：本产品主要适用于煤矿井下用带式输送机，主要用来支撑胶带，减少胶带运行阻力，并使胶带的悬垂不超过一定限度，以保证胶带平稳地运行。
二、 采用标准：
MT821—1999 煤矿井下用带式输送机和托辊技术条件； MT/T653—1997 煤矿用带式输送机托辊组布置的主要尺寸。
三、 托辊的种类：依用户要求制造槽形托辊、平托辊，调心托辊、缓冲托辊等。
轴承座分为灰口铸铁型和08F 优质碳素结构钢板冲压型两种。
四、 结构特征及原材料选用：
我厂托辊的特点，一是管体选用的材料为Ф108、Ф133无缝钢管，两端装轴承座处内孔使用专用工装镗制而成，保证了管体的同心度。
二是托辊轴采用45号钢进行加工，装轴承处进行磨制，保证了配合精度。
三是选用KA 系列托辊专用优质轴承，耐高温2号合成锂基润滑脂，阻燃专用迷宫式密封密封圈，四是由专用压装模具组装。
轴承座结构有两种形式：铸铁式、钢板冲压式。
1、 铸铁式轴承座的特点是厚度大、刚性强，配合面精度高，托辊转动灵活性好，但重量较大，约为钢板冲压轴承座的五倍，制造成本较高。
机加工量相对较大。
管体与轴承座采用滚压包边结构。
￠108
￠133
2、钢板冲压轴承座采用08F优质炭素结构钢冲压而成，钢板厚度3mm,特点是重量轻、制造成本较低。
转动灵活，搬运方便。
管体与轴承座采用CO2保护焊机及专用转动工作台自动焊接而成。
五、托辊规格
六．使用、操作
１、使用前检查规格是否与需用的相符，转动是否灵活。
２、操作：托辊的使用安装应按配用的带式输送机的安装操作要求，进行安装和操作。
固定式带式输送机(托辊)选用手册(B500-2200)
托辊设计选用手册
（仅 供 参 考）
山东山矿机械有限公司
编制说明
随着改革开放的深入，电力、煤炭、冶金等行业的高速发展，急需带式输送机也向着大 型、长距离、高带速、大功率、大运量的方向发展，DT75 型、DTII 型带式输送机由于其局 限性已越来越不能满足发展需要，托辊种类规格的不足更为明显。公司决定开发设计带宽 1600mm、1800mm、2000mm、2200mm 的托辊，尽快编制托辊设计选用手册来适应目前经 济形势发展需要。
第三部分 JKII 型带式输送机托辊
1 托辊 ……………………………………………………………………………35
1.1 槽形托辊（35°） …………………………………………………………………………35 1.2 槽形托辊（45° ） …………………………………………………………………………36 1.3 槽形前倾托辊（35°） ……………………………………………………………………37 1.4 过渡托辊（10°） …………………………………………………………………………38 1.5 过渡托辊（20°） …………………………………………………………………………39 1.6 过渡托辊（30°） …………………………………………………………………………40 1.7 缓冲托辊（35°） …………………………………………………………………………41 1.8 缓冲托辊（45°） …………………………………………………………………………42 1.9 摩擦上调心托辊 …………………………………………………………………………43 1.10 锥形上调心托辊 …………………………………………………………………………44 1.11 摩擦上平调心托辊 ……………………………………………………………………44 1.12 平行上托辊 ………………………………………………………………………………45 1.13 平行上托辊 （2 节） ……………………………………………………………………46 1.14 平行下托辊 ………………………………………………………………………………47 1.15 平行下托辊 （2 节）………………………………………………………………………48 1.16 V 形托辊 …………………………………………………………………………………49 1.17 V 形前倾托辊 ……………………………………………………………………………50 1.18 平行梳形托辊 ……………………………………………………………………………51
锥形调心托辊安全操作规定

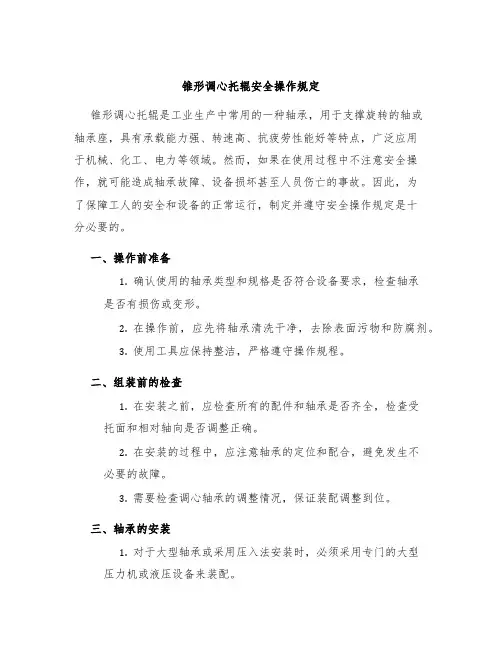

锥形调心托辊安全操作规定锥形调心托辊是工业生产中常用的一种轴承，用于支撑旋转的轴或轴承座，具有承载能力强、转速高、抗疲劳性能好等特点，广泛应用于机械、化工、电力等领域。
然而，如果在使用过程中不注意安全操作，就可能造成轴承故障、设备损坏甚至人员伤亡的事故。
因此，为了保障工人的安全和设备的正常运行，制定并遵守安全操作规定是十分必要的。
一、操作前准备1.确认使用的轴承类型和规格是否符合设备要求，检查轴承是否有损伤或变形。
2.在操作前，应先将轴承清洗干净，去除表面污物和防腐剂。
3.使用工具应保持整洁，严格遵守操作规程。
二、组装前的检查1.在安装之前，应检查所有的配件和轴承是否齐全，检查受托面和相对轴向是否调整正确。
2.在安装的过程中，应注意轴承的定位和配合，避免发生不必要的故障。
3.需要检查调心轴承的调整情况，保证装配调整到位。
三、轴承的安装1.对于大型轴承或采用压入法安装时，必须采用专门的大型压力机或液压设备来装配。
2.不得采用敲击、热胀冷缩等过激手段来安装轴承，以免造成损伤。
3.安装时，应根据轴承尺寸，准确地控制其在轴线和座孔上的配合间隙。
4.在安装轴承时，应对轴承的正反向进行检查，以保证装配正确无误。
四、轴承的润滑1.轴承的润滑可采用润滑脂或油脂，应按照生产厂家要求选择润滑脂或油脂，避免使用过多或过少。
2.润滑脂或油脂应定期更换，以保证其性能的稳定和使用寿命的延长。
3.建议配备润滑油和脂枪，及时对轴承实施润滑和保养。
五、使用时的注意事项1.使用过程中，应保持轴承、轴和座的清洁，避免粘附物进入轴承内部或密封处。
2.注意轴承受力情况，不得超负荷使用或超速运转，以免损坏轴承或设备。
3.当轴承发生异常时，应及时停机检查轴承故障原因，并予以解决。
4.在清洁和维护轴承时，应避免使用含有酸、碱等腐蚀性物质的溶液或润滑剂，以免损坏轴承。
六、存放注意事项1.在存放过程中，应放置在无灰尘和水汽的干燥室内保管，放置方式应垂直放置。
说明书托辊
使用维护说明书
一、用途
托辊作用是安装在皮带运输机上，用来支承皮带，使胶带悬垂度不超过技术上的要求，保证皮带平稳运行。
二、1．托辊的规格型号
2．执行标准：MT821—2006
3.含义：
三、使用条件：环境温度：-10— +40°
三、技术参数：
四、托辊的结构
1、托辊由管体、中心轴、轴承密封件组成。
管皮两端镗孔后，与冲压轴承座，用CO2保护焊焊接在一起，整体结构是具有重量轻、阻力小、密封性好的优点。
2、缓冲托辊由三个托辊用销轴连接板铰接在一起，挂在机架上，成30°槽角使用。
3、平托辊用在皮带回程段上，支承皮带。
4、跌落强度
⑴跌落后轴向位移≤1.5
⑵跌落后旋转阻力≤3.75
5、密封性能
⑴浸水密封≤150g
⑵淋水密封≤250g
6、使用寿命≥20000小时
7、尺寸偏差
⑴直径（mm）±0.7
⑵长度（mm）±1.2
五、运行维护
1、托辊是带式输送机中易损部件，皮带运行中，应每班检查托辊损坏情况，发现问题应及时更换，以免影响皮带正常运转。
2、长时未用的托辊，使用前应检查转运是否灵活。
六、托辊使用注意事项：
1、托辊使用环境温度为：-10——40
2、搬运中不得出现重摔，重扔现象
3、防止托辊处于水的浸泡之中
七、保质期：
从发货之日起，一年内托辊因制造质量不良而发生损坏或不能正常工作时，免费更换托辊。
厂名：神华集团包头矿业有限责任公司机电制造安装分公司厂址：内蒙古包头市石拐区水磨滩
电话：0472----8722454
邮编：014070。
DTII(A)型手册
1.5.1 输送带
输送带的品种规格符合《GB/T4490—1994运输带尺寸》、《GB/T7984—2001输送带 具有橡胶或朔料覆盖层的普通用途织物芯输送带》和《GB/T9770—2001普通用途钢丝绳芯输送带》的规定，见表1-4
表 1-4 输 送 带
种类
抗拉体强度
/（N/mm.层）
该产品代号将打印在产品铭牌上。已开发的产品规格见表1-2.
表1-2 产品规格（已开发部分）
序
号
输送机
代号
带宽
/mm
传动滚
筒直径
/mm
传动滚筒
许用扭矩
/kN.m
序
号
输送机
代号
带宽
/mm
传动滚
筒直径
/mm
传动滚筒
许用扭矩
/kN.m
1
5050
500
500
2.7
29
12063.1
1200
630
12
2
6550.1
20
51
140100.3
1400
1000
40
24
100100.3
1000
1000
27
52
140100.4
1400
1000
52
25
100100.4
1000
1000
40
53
140100.5
1400
1000
66
26
100100.5
1000
1000
52
54
140125.1
1400
1250
40
27
100125
托辊说明书
（执行标准：MT821-2006）
版本号： A
使 用 说 明 书
出版日期：二 0 一四年二月
河南神火集团新利达有限公司
生产单位：河南神火集团新利达有限公司 生产地址：河南永城市新城区光明路中段 总经理：付德报 副总经理：孙彪 宋翠霞 联系人：仝金旗 任志峰 联系电话：0370—5982498 邮编：476600
20#钢经冷拉强化后进行加工，选用 KA 系列托辊专用优质轴承，耐老化的 2
号锂润滑脂，阻燃的专用接触式密封圈，筒皮选用高精度高频焊管经专用
切管机和车管机加工，筒皮与轴承座焊接接采用托辊专用双头焊机。产
品具有防水防尘性能好，旋转阻力小，并且运行平衡，使用寿命长等特
点。
二、 执行标准：
MT821-2006 （煤矿用带式输送机_托辊_技术条件）
ቤተ መጻሕፍቲ ባይዱ
托辊轴承采用 KA 系列的大游隙轴承，以改善轴承的工作状态，起到减 小托辊阻力，降低托辊的制造成本的作用。
本系列托辊采用迷宫式密封，可以较好的防尘和一定的防水。 本系列托辊采用耐老化的锂基润滑脂，不但起到良好的润滑作用，还可 以配合密封件，加强密封作用。 本系列托辊的托辊轴采用 20#钢经冷拉强化后进行加工制造。 八、安装、调整与试运转 一、安装 托辊的安装分工厂组装和现场安装。工厂组装在托辊制造厂进行，其一 般顺序为：轴承与密封件的检查、清洗与注油和轴承座检查、清洗与防锈， 筒体加工与焊接，然后在专用压装机上进行装配，装配时按照由里向外的顺 序逐件压装。组装完毕要随时试运转，检查转动是否灵活并即时调整。 托辊的现场安装要在输送机支架部分安装完毕，输送带铺设前进行： (1)托辊应按带式输送机总图，将各种托辊安装在指定位置。 (2)托辊安装前，应检查规格型号是否符合输送机的要求，有无损坏等现 象。安装后，应转动灵活。 (3)安装时要求托辊辊子(调心托辊和过渡托混除外)上表面位于同一平 面上(水平或倾斜)或者在一个公共半径的弧面上(输送机凹、凸弧段托辊)。 其相邻三组托辊辊子上表面的高低差不得超过 2mm,每 100 米长度范围内不得 超过 5mm。托辊中心线的对称度为 2mm。 二、调整试运转 托辊的调整与试运转是与配用的输送机同时进行，试运转是要注意观察 托辊转动是否灵活，托辊与输送带是否接触，是否有异常的噪音和气味。
调心托辊说明书-电子版
TD75型·DTⅡ型固定式带式输送机 FAXED BAND WHEEL MACHINE 新特产品SPECIFICA TION说明书南京飞达机械有限公司NANJING FEIDA MACHINERY COMPANY LIMITED我公司是生产输送机械成套设备的国家定点企业，具有多年的生产历史。
我公司生产的“TDL型通用带式输送机”在冶金、化工、港口、矿山以及发电厂等行业畅销全国。
特别是新近开发的“新特”高科技新产品，经广泛实际应用，质量及性能领先国户好评，且多项已荣获国家专利，现简介如下：总经理：许福宇“调心托辊”系列一、全自动输送带槽形调心托辊A、“TDL-S1（DTD-S）型全自动槽形调心托辊”（见图表1）（国家专利号为：ZL 962 31369.6）（1）两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
（2）两侧挡辊支架通过连杆与托辊支架连接,挡辊随着跑偏皮带的推移而带动托辊垂直旋转。
等角度地纠偏.其调偏灵敏、迅速,小皮带纠偏效果颇佳。
（3）机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
B、“TDL-S2型全自动槽形调心托辊”（见图表2）（国家专利号为：ZL 96 2 32082.X）图表 2〘特点〙(1)两侧皆设有挡辊,且挡辊轴线与托辊轴线垂直,其接受胶带跑偏的推力完全用于纠偏。
(2)托辊分两个回转中心,且在机架内用连杆互连,当胶带向一侧跑偏时,该侧托辊迅速纠偏,另一侧托辊也同时参加纠偏。
该设计其优点是减少了回转半径，回转角增大，促使调偏力量大且灵敏、迅速。
(3)机组回转中心处及机架皆密封,有防水、防尘功能，便于用水冲洗。
〘安装注意〙（1）挡辊的朝向要相向于胶带运行方向。
（2）安装间隔为10m/组。
二、全自动平形调心托辊A、“TDL-X1（DTD-X）型全自动平形调心托辊”（见图表3）（国家专利号为：ZL 96 2 32083.8）图表 3该调心托辊特点与“TDL-S2型全自动槽形调心托辊”的特点相同。
缓冲托辊说明书范本(最新整理)
缓冲托辊使用说明书执行标准MT 821-2006目录一、概述 (1)二、结构特征 (1)三、技术特征 (1)四、性能概述 (2)五、安装、调整 (2)六、使用、操作 (3)七、使用环境条件 (3)八、保养、维修 (3)九、运输、贮存 (3)十、开箱及检查 (3)十一、其他 (4)一、概述缓冲托辊是安装在输送机机尾用来支承输送带和输送带上所承载的物料，它减少了物料对输送带的冲击。
托辊技术参数随输送带宽度不同而不同。
二、产品型号含义: 缓冲托辊Φ159直径直径代号三．缓冲托辊执行标准：MT821-2006《煤矿用带式输送机托辊技术条件》。
四、结构特征结构特征： 缓冲托辊结构如图1所示：图 1 缓冲托辊1－轴 2－筒体 3－阻燃橡胶圈 4－轴承座 5－密封圈6－轴承 7－内密封圈 8－外密封圈 9－内挡圈 10－外挡圈 11－挡板 12－轴用弹性挡圈五．主要技术参数和技术性能目前，我公司共生产φ89、φ108、φ133、φ159规格的缓冲托辊，这种规格的缓冲托辊，其机械性能符合如下：1、径向圆跳动：径向圆跳动量不大于下表一的界定数值。
2、轴向窜动：在500N 轴向载荷作用下，托辊轴的轴向窜动量小于1.2mm 。
3、旋转阻力：托辊在250N 的压力作用下，在外圆线速度为2.0m/s 时，其旋转阻力小于表二的界定数值。
4、跌落强度：托辊经水平与垂直跌落试验后，所有零件和焊缝无损伤和脱出现象，托辊轴向位移不大于1.2mm ，托辊管体与轴承座无松动。
同时，经跌落试验后，其旋转阻力小于下表二规定数值的1.5倍。
5、轴向载荷：对托辊施加表三规定的轴向载荷后，托辊轴（包括轴承座、密封装置）与托辊管体无脱开现象。
表一 径向圆跳动量托辊长度mm 托辊直径mm管体直径mm ＜460460～950～＞1600φ89φ600.50.7 1.3 1.5φ108φ730.50.7 1.3 1.5φ133φ830.7 1.00 1.50 1.80φ159φ1020.71.001.501.80表二 旋转阻力托辊直径mm管体直径mm长度mm 旋转阻力N≤460 2.0φ89φ60＞4602.5≤460 2.0φ108φ73＞460 2.5≤460 2.0φ133φ83＞460 2.5≤460 2.0φ159φ102＞460 2.5表三轴向载荷托辊直径mm管体直径mm施加的轴向载荷kNφ89-φ159φ60-102106、浸水密封性能：托辊在清水中以1450r/min的转速旋转24小时后，其进水量不超过150g。
矿用托辊使用说明书
矿用托辊使用说明书
矿用托辊是矿山和采矿业中常用的设备之一，它主要用于支撑
和传送输送带，帮助输送带顺利运行。
以下是矿用托辊的使用说明书：
1. 安装前准备，在安装矿用托辊之前，需要确保安装位置平整，托辊座固定牢固，以确保托辊安装稳固可靠。
2. 安装方法，将托辊按照正确的方向和位置安装到托辊座上，
确保托辊与输送带表面接触均匀，以免造成输送带磨损或不平稳运行。
3. 维护保养，定期对矿用托辊进行检查，确保轴承润滑良好，
托辊转动灵活。
同时，清除托辊上的灰尘和杂物，保持托辊清洁。
4. 使用注意事项，在使用过程中，避免超负荷运行，以免损坏
托辊或输送带；同时要避免托辊长时间空载运行，以免造成托辊表
面磨损。
5. 故障排除，如果发现托辊运行不畅或有异常噪音，应立即停
止使用，并进行检查和维修，以免造成更严重的故障。
总之，正确安装和定期维护矿用托辊是确保输送带正常运行的关键。
合理使用和及时维修可以延长矿用托辊的使用寿命，保障生产运行的顺利进行。
希望这些信息能帮助你更好地理解矿用托辊的使用方法和注意事项。
皮带调偏装置说明
皮带机自动纠偏装置安装调试说明一、设计思想本调心托辊一种自动纠偏托辊。
现有的带式输送机所用的自动调心托辊，有整体回转式、分部回转式、立辊式和锥辊摩擦式等多种类型，它们存在的共同不足是结构复杂，维修量大灵敏度低，还容易引起皮带边缘的损坏。
为解决上述技术问题，所采取的技术方案是：它有托辊筒，在托辊筒内的中部设有轴承及摆动装置，当皮带偏离中心线时，托辊两端的摩擦力失去平衡使得托辊摆动，皮带运行方向与托辊不再垂直，斜交的托辊把皮带调回到中心路径上。
本装置是一种用于TD75、DTII型带式输送机皮带纠偏的装置，它的核心部件就是上述调偏辊。
皮带机自动纠偏装置在结构上跟传统的纠偏装置有很大的区别，主要有调偏辊、斜摩擦托辊、支架、调偏架等组成。
支架卡在皮带机架槽钢上，斜辊的安装尺寸与皮带机标准托辊支架的安装尺寸相同。
调偏辊安装在支架上，摩擦辊（普通辊）安装在斜支架上。
当皮带机跑偏时，如皮带机向左跑偏，左边的托辊对皮带的横向分力大于右边的横向分力，皮带向左拉中间托辊，因中间托辊固定不动，中间托辊的反作用力就向右拉移皮带，同时调偏架，左边向前转动一个角度，使整个装置左边在前右边靠后，根据皮带“跑后不跑前”的规律，皮带向右移动，从而达到自动调偏目的。
二、特点由于采用了上述技术方案，本实用新型具有结构简单，灵敏度高，使用寿命长，不损坏皮带，降低运行成本，具有通用性，安装方便，免维护，。
在皮带输送机上每隔20-60米放置一套相应规格的调偏校正托辊，直接对皮带跑偏进行纠正。
它能够取代现有的皮带电动校正装置和计算机控制系统。
为皮带的纠偏提供良好的控制手段。
可为现场的运行节约大量的人力，物力和财力，为安全生产，经济运行打下良好的基础，三、使用环境皮带辊轮自动校正系统应用于所有领域（如电力、冶金、化工、煤矿、食品等行业）的皮带输送上，不受环境限制。
四、本产品安装维护简便，哪里偏就在哪里按上一组，可代替原有托辊，也可单独安装。
安装详见附图。
