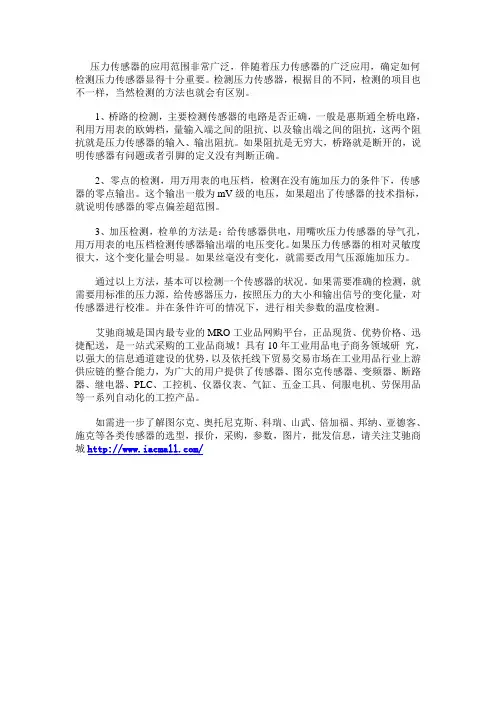

压力传感器的三种检测方法
压力传感器的检测方法有什么.
压力传感器的应用范围非常广泛，伴随着压力传感器的广泛应用，确定如何检测压力传感器显得十分重要。
检测压力传感器，根据目的不同，检测的项目也不一样，当然检测的方法也就会有区别。
1、桥路的检测，主要检测传感器的电路是否正确，一般是惠斯通全桥电路，利用万用表的欧姆档，量输入端之间的阻抗、以及输出端之间的阻抗，这两个阻抗就是压力传感器的输入、输出阻抗。
如果阻抗是无穷大，桥路就是断开的，说明传感器有问题或者引脚的定义没有判断正确。
2、零点的检测，用万用表的电压档，检测在没有施加压力的条件下，传感器的零点输出。
这个输出一般为mV级的电压，如果超出了传感器的技术指标，就说明传感器的零点偏差超范围。
3、加压检测，检单的方法是：给传感器供电，用嘴吹压力传感器的导气孔，用万用表的电压档检测传感器输出端的电压变化。
如果压力传感器的相对灵敏度很大，这个变化量会明显。
如果丝毫没有变化，就需要改用气压源施加压力。
通过以上方法，基本可以检测一个传感器的状况。
如果需要准确的检测，就需要用标准的压力源，给传感器压力，按照压力的大小和输出信号的变化量，对传感器进行校准。
并在条件许可的情况下，进行相关参数的温度检测。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。
压力传感器在使用中要注意的事项
压力传感器在使用中要注意的事项压力传感器是工业实践中应用最为广泛的一种传感器产品，具有响应频率快、分辨率高、测量范围广、适用领域广、测量精度高等优点。
那么对于压力传感器在使用注意事项你了解多少呢?下面云里物里就来具体介绍压力传感器在使用中要注意的事项，希望可以帮助到大家。
云里物里目前有S1温湿度传感器，当然也即将发布光传感器、红外线传感器和压力传感器等新品。
压力传感器在使用中要注意的事项1.防止变送器与腐蚀性或过热的介质接触;2.防止渣滓在导管内沉积;3.测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
4.测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管道上部，以便积累的液体容易注入流程管道中。
5.导压管应安装在温度波动小的地方;6.测量蒸汽或其它高温介质时，需接加缓冲管(盘管)等冷凝器，不应使变送器的工作温度超过极限。
7.冬季发生冰冻时，按装在室外的变送器必需采取防冻措施，避免引压口内的液体因结冰体积膨胀，导至传感器损坏。
8.测量液体压力时，变送器的安装位置应避免液体的冲击(水锤现象)，以免传感器过压损坏。
9.接线时，将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
压力传感器的检测方式在使用压力传感器的时候，如何检测压力传感器显得十分重要，检测压力传感器根据目的不同，检测的项目和方法也就会有区别。
这里介绍3种压力传感器的检测方法：1、加压检测检单的方法是：给传感器供电，用嘴吹压力传感器的导气孔，用万用表的电压档检测传感器输出端的电压变化。
如果压力传感器的相对灵敏度很大，这个变化量会明显。
如果丝毫没有变化，就需要改用气压源施加压力。
通过以上方法，基本可以检测一个传感器的状况。
如果需要准确的检测，就需要用标准的压力源，给传感器压力，按照压力的大小和输出信号的变化量，对传感器进行校准。
并在条件许可的情况下，进行相关参数的温度检测。
压力传感器检测报告模板
压力传感器检测报告模板一、背景介绍本次检测旨在测试压力传感器的准确性、稳定性和可靠性。
压力传感器是一种用于测量压力的设备，广泛应用于工业、医疗和科学领域。
本次检测的目的是确保压力传感器在工作过程中能够提供准确和可靠的压力数据，以便于正确的监测和控制。
二、检测方法1. 测试设备：用于检测压力传感器的测试仪器、标准压力表、参考压力源等。
2. 检测标准：根据相关规范和需求，制定相应的检测标准并进行测试。
三、检测内容1. 静态特性测试：- 零点漂移：在无压力输入时，记录压力传感器输出的稳定数值，评估零点漂移情况。
- 灵敏度：施加不同压力值，记录压力传感器输出的数值变化，评估灵敏度。
2. 动态特性测试：- 响应时间：施加快速变化的压力信号，记录压力传感器输出的时间响应，评估响应时间。
- 周波数响应：测试压力传感器对不同频率压力信号的响应情况，评估压力传感器的频率响应特性。
3. 线性性能测试：- 施加一系列等间隔的压力值，记录压力传感器输出的数值变化，评估线性性能。
4. 环境适应性测试：- 测试压力传感器在不同温度、湿度、振动等环境条件下的工作稳定性和可靠性。
- 确保压力传感器可以在各种环境条件下正常工作，例如工业生产现场、医疗设备等。
四、测试结果1. 零点漂移测试结果：经过测试，压力传感器在无压力输入时，输出值稳定在0.5%范围内，满足相关标准要求。
2. 灵敏度测试结果：施加不同压力值，压力传感器输出的数值变化与施加压力值呈线性关系，灵敏度为2mV/kPa。
3. 响应时间测试结果：压力传感器在快速变化的压力信号输入时，输出响应时间在10ms以内。
4. 线性性能测试结果：施加一系列等间隔压力值，压力传感器输出的数值变化与施加压力值呈线性关系，R²值为0.995。
5. 环境适应性测试结果：在不同环境条件下，压力传感器的稳定性和可靠性均能满足要求，符合相关标准。
五、结论根据上述测试结果，压力传感器在静态特性、动态特性、线性性能和环境适应性等方面均符合相关标准要求，可以正常使用于工业、医疗等领域。
总结压阻式压力传感器的一般检测方法
总结压阻式压力传感器的一般检测方法压阻式压力传感器是一种常用的测量压力的传感器，其原理是基于材料的压阻效应。
为了确保传感器的准确性和稳定性，需要进行一般的检测方法。
以下是总结的一般检测方法：1. 外观检查：首先，对压力传感器进行外观检查，包括检查传感器外壳是否完整、有无损坏，是否有明显的划痕或变形等。
确保传感器外观正常可靠。
2. 线路连接检查：检查传感器的电气连接，包括检查传感器与接收器之间的线路连接是否正确牢固，检查所有电连接器是否无松动或断裂。
确保传感器与电路之间的连接良好。
3. 零点检测：通过此检测方法，测量压力传感器在无压力状态下的输出信号。
将传感器暴露在零压条件下，记录输出信号。
正常情况下，压力传感器在无力作用时应输出稳定的零信号。
4. 线性度检测：线性度是指压力传感器输出与输入压力之间的直线关系。
可通过在一定范围内施加等间隔的压力，记录传感器的输出信号。
然后，根据斜率和截距计算其线性关系。
理想情况下，传感器应该有良好的线性关系。
5. 灵敏度检测：灵敏度是指压力传感器输出信号与输入压力变化之间的关系。
可以通过在不同压力范围内改变输入压力，并记录传感器的输出信号，计算出输出信号相对于输入信号的变化量。
传感器的灵敏度应保持稳定并与规格相符。
6. 温度特性检测：压力传感器的温度特性直接影响其测量的准确性。
进行温度特性检测时，将传感器暴露在不同的温度环境下，并记录传感器的输出信号。
比较传感器在不同温度下的输出，确保传感器对温度的响应在规格范围内。
总之，以上是总结的压阻式压力传感器的一般检测方法，通过这些方法可以确保传感器的质量和性能符合要求，提供可靠准确的压力测量结果。

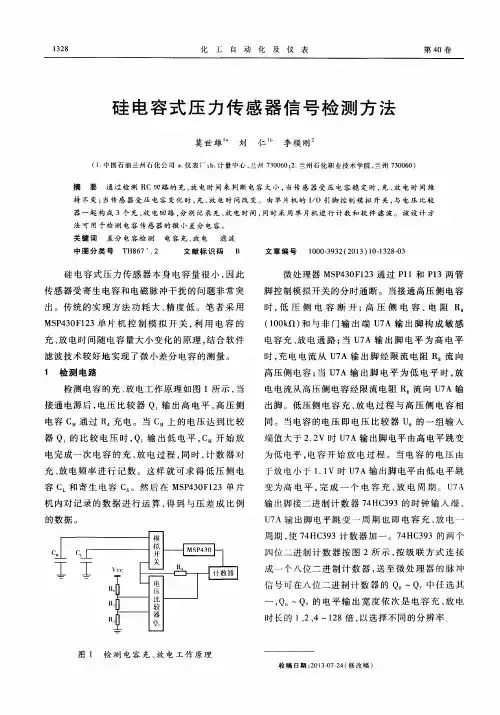

硅电容式压力传感器信号检测方法
表 １中钳 位 电压 ２ ． ２ 、 １ ． １ Ｖ 由 ３只 电 阻 Ｒ 、
Ｒ 、 Ｒ， 。 将 电源 电压 分压 得到 。
２ 软 件程 序 主程 序 和 中断服务 程序 流程 如 图 ３ 、 ４所 示 。
图 ４ 硅 电 容 式 压 力 传 感 器信 号 检 测
中断服 务程序 流程 ３ 克服 干扰 的措 施
传 感器 受寄 生 电容 和 电磁脉 冲干扰 的 问题 非常 突 出 。传 统 的实现 方 法 功耗 大 、 精 度 低 。笔 者 采 用
Ｍ Ｓ Ｐ ４ ３ ０ Ｆ １ ２ ３单片 机 控 制 模 拟 开 关 ， 利 用 电 容 的 充、 放 电时 间随 电容量 大小变 化 的原 理 ， 结 合软 件 滤 波技 术较 好地实 现 了微 小差 分 电容 的测 量 。
检测 电容 的充 、 放 电工作 原理如 图 １所示 ， 当
接通 电源后 ， 电压 比较 器 Ｑ， 输 出高 电平 ， 高压 侧 电容 ｃ 通过 Ｒ 充 电。 当 ｃ 上 的电压 达 到 比较 器Ｑ 的 比较 电 压 时 ， Ｑ 输 出低 电平 ， ｃ 开 始 放
电完 成一次 电容 的充 、 放 电过 程 ， 同时， 计 数 器 对
关 键 词 差 分 电容 检 测 电容 充 、 放 电 滤 波
中 图分 类 号
Ｔ Ｈ ８ ６ ７ ． ２
文 献 标 识 码 Ｂ
文 章 编 号 １ ０ ０ ０ — ３ ９ ３ ２ （ ２ ０ １ ３ ） １ ０ — １ ３ ２ ８ － ０ ３
硅 电容 式 压力 传感 器本 身 电容 量很 小 ， 因此
电容充 、 放 电通路 ； 当Ｕ ７ Ａ输 出脚 电平 为 高 电平
时， 充 电 电流 从 Ｕ ７ Ａ输 出脚 经 限流 电阻 Ｒ 流 向 高 压侧 电容 ； 当 Ｕ ７ Ａ输 出脚 电平 为低 电平 时 ， 放 电 电流从 高压侧 电容 经 限流 电阻 Ｒ 流 向 Ｕ ７ Ａ输 出脚 。低 压侧 电容 充 、 放 电过程 与高 压 侧 电 容相 同 。当电容 的电压 即 电压 比较 器 ｕ 的一 组 输 入
进气压力传感器检测方法【干货技巧】
今天，为大家讲解下进气压力传感器的检查方法及相关知识，一起来看看吧。
1、传感器电源电压的检测A、点火开关置于“OFF”位置，拔下进气歧管绝对压力传感器的导线连接器，B、将点火开关置于“ON”位置（不起动发动机），用万用表电压档测量导线连接器中电源端VCC和接地端E2之间的电压。
其电压值应为4.5-5.5V。
如有异常，应检查进气歧管绝对压力传感器与ECU之间的线路是否导通。
若断路，应更换或修理线束。
2、传感器输出电压的检测A、接通点火开关。
B、脱开进气室一侧的真空软管。
C、用万用表电压档测量ECU插接器侧进气压力传感器PIM-E2端子间在大气压力状态下的输出电压，并记下这一电压值。
D、用手提式真空泵向进气压力传感器内施加真空，从13.3kPa （100mmHg）起，每次递增13.3kPa（100mmHg），一直增加到66.7kPa （500 mmHg）为止，测量在不同真空度下传感器PIM-E2端子间的输出电压。
该电压应能随真空度的增大而不断上升。
将不同真空度下的输出电压下降量与标准值相比较，如不符，应更换进气歧管压力传感器。
进气压力传感器检修步骤1、读资料，读图，识别电路2、分析故障点3、检测方法故障诊断仪：读取故障码、读取数据流。
万用表：流量信号、搭铁线、电源线示波器：测量流量信号波形4、万用表检测信号线：接脚PIM与E2间的动态信号电压，随进气压力增大而增大，大气压3.3V~3.9V。
搭铁线：插头E2与搭铁间的搭铁电阻电阻，应为0Ω。
电源线：插头ACC与搭铁间的供电电压，应为4.5-5.5V。
扩展资料：输出特性：发动机工作时，随着节气门开度的变化，进气歧管内的真空度、绝对压力以及输出信号特性曲线均在变化。
D型喷射系统检测的是节气门后方进气歧管内的绝对压力。
节气门后方既反映了真空度又反映了绝对压力，因而有人认为真空度与绝对压力是一个概念，其实这种理解是片面的。
在大气压力不变的条件下（标准大气压力为101.3kPa），歧管内的真空度越高，反映歧管内的绝对压力越低，真空度等于大气压力减去歧管内绝对压力的差值。
常见的三种压力变化检漏方法的原理、优缺点及应用范围
书山有路勤为径，学海无涯苦作舟
常见的三种压力变化检漏方法的原理、优缺点及应用范围
压力变化检漏方法是利用被检测产品内部密闭容器压力变化实现被检
产品总漏率测量。
通常漏率计算公式如下:
Q = ΔP-V /Δt ( 1)
式中Q 为被检测产品总漏率，Pa-m3 /s; ΔP 为测量时间间隔内的密封容器压力变化量，Pa; V 为被测产品密闭容器容积，m3 ; Δt 为测量时间间隔，s。
通常情况下，按照压力增大或减小的状态可以将压力变化法分为静态升
压法和静态降压法，假如测量间隔时间前的压力小于测量间隔时间后的压力，
则称之为静态升压法，反之则称之为静态降压法。
按照所选用压力测量传感器的不同，真空技术网(chvacuum)将压力变化法分为绝对压力变化法、差压力变化法和真空压力变化法。
绝对压力变化检漏法
绝对压力变化法是采用绝对压力传感器实现被检测产品密闭容器内的压
力测量，对于真空密闭容器来说，停止抽空后通过测量某一间隔时间段内压力
上升值，实现被测产品总漏率测量，对于带压容器来说，通过测量充气后某一
间隔时间段内压力下降值，实现被测产品总漏率测量。
绝对压力变化法的优点是测量方法简单，操作方便。
绝对压力变化法的
缺点是被测容器内压力受温度影响大，当需要精确测量漏率时，必须对测量结
果进行温度修正，但是对于不同结构的被检件，压力随温度变化规律也不完全
一样，需要通过大量的实验来确定修正方法。
绝对压力变化法通常应用于真空系统研制过程的定量检漏工作，某些特。
传感器的检测方法
传感器的检测方法传感器是一种能够感知外部环境并将感知到的信息转化为可用信号的装置。
在现代科技和工业生产中，传感器的应用越来越广泛，其检测方法也日益多样化和精确化。
本文将介绍几种常见的传感器检测方法，包括物理检测、化学检测和生物检测。
物理检测是指利用传感器来检测物体的形状、位置、速度、温度等物理量。
例如，温度传感器可以通过测量物体的热量来确定其温度；压力传感器可以通过检测物体受力情况来确定其压力大小；光电传感器可以通过感知光线的强弱来确定物体的位置和形状。
物理检测方法在工业生产、交通运输、医疗保健等领域有着广泛的应用。
化学检测是指利用传感器来检测物体的化学成分、浓度、PH值等化学性质。
例如，PH传感器可以通过检测溶液的酸碱度来确定其PH值；气体传感器可以通过检测空气中氧气、二氧化碳、氮气等气体的浓度来进行气体分析；电化学传感器可以通过检测物质的电化学反应来确定其化学成分。
化学检测方法在环境监测、食品安全、医疗诊断等领域具有重要的意义。
生物检测是指利用传感器来检测生物体的生理特征、生化指标、疾病标志物等生物信息。
例如，心率传感器可以通过检测心跳情况来确定人体的心率；血糖传感器可以通过检测血液中葡萄糖含量来进行血糖监测；DNA传感器可以通过检测DNA序列来进行基因检测。
生物检测方法在医疗诊断、健康管理、生物科学研究等领域有着重要的应用前景。
总之，传感器的检测方法涵盖了物理检测、化学检测和生物检测等多个领域，不同的检测方法适用于不同的应用场景，可以满足人们对于信息获取和控制的需求。
随着科技的不断进步，传感器的检测方法也将不断创新和完善，为人类社会的发展和进步提供更加精准和可靠的技术支持。
传感器检测表面异物的方法
传感器检测表面异物的方法有多种，以下是其中一些常见的方法：
1. 光学传感器：光学传感器使用光线来检测表面上的异物。
它们可以通过测量光线的反射、散射或透射来确定表面的特征。
例如，红外传感器可以检测到表面上的物体，因为它们会反射或吸收红外光。
2. 声波传感器：声波传感器使用声波来检测表面上的异物。
它们可以通过测量声波的反射或散射来确定表面的特征。
例如，超声波传感器可以发送声波并测量其返回时间来确定表面上的物体位置。
3. 电磁传感器：电磁传感器使用电磁场来检测表面上的异物。
它们可以通过测量电磁场的变化来确定表面的特征。
例如，金属探测器可以检测到表面上的金属物体，因为它们会干扰电磁场。
4. 压力传感器：压力传感器使用压力来检测表面上的异物。
它们可以通过测量表面上的压力变化来确定异物的位置和大小。
例如，触摸屏可以检测到表面上的触摸，因为它们可以感知到压力的变化。
这些方法可以单独使用，也可以结合使用，以提高检测的准确性和可靠性。
具体使用哪种方法取决于应用的需求和表面异物的特性。
汽车传感器的检测方法及保养
汽车传感器的检测方法及保养汽车传感器的检测方法线性输出式节气门位置传感器检测拆下节气门位置传感器的连接插头，用万用表电阻挡测量传感器的信号输出端脚与搭铁端脚之间的电阻，同时连接且缓慢地改变节气门的开度，所得电阻应随节气门开度的增大而连续增大，且中间没有突变现象发生;用万用表测量传感器的怠速触点(IDL)信号端脚与搭铁端脚之问的电阻，节气门关闭时，电阻为0欧姆，节气门从翻开微小的一个开度一直到全开，电阻应为无穷大。
热线式空气流量计的信号电压检测拆下空气流量计，把蓄电池电压施加于流量计端子电源与搭铁之间，然后测量输出端子与搭铁之间的电压，其标准值在1.1～1.2伏之间;从热线式空气流量一计进气口吹风，此时，测量输出端与搭铁之间的信号电压，其电压为2.4伏。
温度传感器的电阻检测将进气温度传感器置于加热的水中，对负温度系数的传感器，用万用表检测其电阻值，假设随水温升高而减少，那么传感器是好的。
假设无变化那么说明该进气温度传感器已损坏。
霍尔式凸轮轴位置传感器的检测发动机运转时，用汽车示波器测量霍尔式凸轮轴位置传感器的信号输出端和搭铁端之间的信号波形，示波器上的波形应为锯齿方波，幅值在0～5伏之间。
随着发动机转速的增加，只是波形频率增加，而幅值没有变化，这是符合标准的。
氧化错式氧传感器的检测启动发动机并运转到正常温度，然后使发动机以2 500转/分钟的转速运转2分钟以上，并保持该转速，此时用万用表直流电压挡测量传感器信号输出端与搭铁之间的信号电压，读数应在0.1～0.9伏范围内不断变化，信号电压在0.45伏上下不断变化的次数10秒内应不少于8次，否那么氧传感器工作不正常：)压电式爆震传感器的检测点火开关处在“ON〞位置，不启动发动机，用汽车示波器测量传感器输出端与搭铁之间的信号波形，然后用金属物敲击爆震传感器附近的缸体，在敲击发动机缸体后，示波器应显示一突度波形，敲击越大，幅值也越大，说明传感器良好。
如果示波器显示一条直线，说明爆震传感器没有信号输出，可能是导线有断路或传感器损坏。
汽车压力传感器工作原理、检测方法及标准数据
压力传感器进气歧管传感器实物图滤清器平面图压力传感器通常用来检测气体和液体压力，将压力信号转化为电压信号。
压力传感器在汽车上得到广泛应用，常见的有进气歧管压力传感器、大气压力传感器、油压传感器、空气滤清器真空开关、机油压力开关、空调高低压开关、主动悬架的控制阀压力传感器、蓄压器压力传感器、增压传感器等。
0V1V3V4V典型的模拟输出进气压力传感器是利用一个变形片为测量发动机的真空度，当真空度大时，变形片挠度减小电压信号下降，当真空度下降时电压信号上升。
怠速CH11V/div DC 500ms/div急加速缓加速MAX=4.86V MIN=133mv2V全减速真空膜盒式进气压力传感器结构模拟式进气歧管压力传感器的标准波形及实测波形Hz FREQUENCY 216 V PEAK-PEAK 84.0 % DUTY CYCLE U -15--16-上海通用GL8车系（2.5L、3.0L）上海通用君威车系（L34 2.0L）上海通用赛欧（C16NE）雪铁龙爱丽舍（1.6L TU5JP/K）神龙富康车系现代雅绅特车系（1.4 DOHC）进气歧管绝对压力传感器检测数据表发动机控制模块（ECM）利用进气歧管绝对压力（MAP）传感器控制供油和点火正时。
进气歧管绝对压力（MAP）传感器测量因发动机负荷（进气歧管真空）和转速变化导致的进气歧管压力的变化，并将其转换为电压输出。
发动机控制模块向进气歧管绝对压力传感器发送5伏基准电压。
随着歧管压力变化，进气歧管绝对压力传感器输出的电压也相应变化。
通过监视进气歧管绝对压力传感器的输出电压，发动机控制模块获悉歧管压力。
低压（低电压）时输出电压约为1.0到1.5伏，而节气门全开（WOT）时压力较高（高电压），输出电压为4.5到4.8伏。
在一定条件下，进气歧管绝对压力传感器还用于测量大气压（BARO），使发动机控制模块根据不同海拔进行调整。
通用凯越车系-17-大众桑塔纳车系（AFE）北京现代索纳塔车系北京现代伊兰特车系菲亚特派力奥和西耶那车系东风悦达起亚千里马车系。
传感器检测报告
传感器检测报告一、引言。
传感器是一种能够感知外部环境并将感知到的信息转化为可用信号的装置。
传感器的应用范围非常广泛，涉及到工业生产、医疗保健、环境监测等多个领域。
本报告旨在对传感器的检测结果进行详细分析和总结，以便更好地了解传感器的性能和可靠性。
二、检测方法。
在本次检测中，我们选取了常见的温度传感器和压力传感器作为检测对象，采用了多种方法对其性能进行评估。
具体的检测方法包括静态特性测试、动态特性测试、温度稳定性测试等。
通过这些测试方法，我们能够全面地了解传感器的响应速度、灵敏度、稳定性等重要性能指标。
三、检测结果。
1. 温度传感器检测结果。
经过一系列的测试，我们得出了以下结论，温度传感器在不同温度下的响应速度较快，且具有较好的线性特性；在温度变化较大的情况下，温度传感器的稳定性表现良好，能够准确地反映出环境温度的变化。
总体来说，温度传感器的性能表现令人满意。
2. 压力传感器检测结果。
针对压力传感器的检测结果显示，压力传感器在不同压力下的响应速度较快，且具有较好的压力测量精度；在长时间使用过程中，压力传感器的稳定性和可靠性也得到了验证，能够稳定地输出压力信号。
总体而言，压力传感器的性能表现也是令人满意的。
四、结论。
通过本次传感器的检测，我们对温度传感器和压力传感器的性能有了更深入的了解。
这些检测结果将有助于我们更好地选择和应用传感器，并在实际工程中发挥更好的作用。
同时，本次检测也为我们提供了一种有效的检测方法和技术指导，对今后的传感器检测工作具有一定的参考价值。
五、建议。
在今后的传感器检测工作中，我们建议可以进一步完善检测方法和工艺，以提高检测的精度和可靠性。
同时，我们也应该不断加强对传感器性能的研究和评估，以适应不断发展变化的市场需求和技术要求。
六、致谢。
在本次传感器检测工作中，我们得到了相关领域专家和同行的大力支持和帮助，在此表示衷心的感谢。
七、参考文献。
1. XXX，XXXX。
传感器技术与应用。
汽车压力传感器的结构、 原理与检测
UO 输出电压/V
压力 kPa
17 34 51 68 85 100
真空室
硅片
P
0
传感器结构图
输出特性
21
二、检测方法 以三菱轿车大气压力传感器为例。安装在空气流量传感 器内，由惠斯登电桥组成，当海拔变化，输出信号到ECU的 16号端子。ECU据此修正喷油量。13和23端子并联以减少接 触电阻。
P 16
2.传感器工作原理 利用两个极板之间的电容与极板间的间隙成反比原理。
氧化铝片和绝缘垫圈构成真空腔的膜盒，该盒装在与进 气管相通的容器内。当进气歧管压力发生变化时，极板氧化 铝片弯曲变形，极板的间隙发生变化，其电容随之变化，从 而获得与压力成正比的电容值信号。 把电容式传感器作为谐振电路的一部分，当进气压力发 生变化时，谐振频率发生相应的变化，其输出信号的频率与 进气压力成正比。其频率大约在80～120Hz内变化。 ECU 根 据 信 号 的 频 率便可算出进气歧管的 绝对压力。
基片 半导体应变片
密封圈
传感 元件
壳体
P
23
安装位置：主缸下部。
P
24
第五节
蓄压器压力传感器
作用：检测牵引力控制系统(TRC)蓄压器油液压力，并将压力 信号转换为电信号输入ECU，以控制液压泵的工作。 1.传感器结构： 由压力检测部分(半导体压敏元件)、电路部分等组成。
2.传感器工作原理： 当油液压力低时，它 向ECU输入油压低信号， 以便起动油压泵，使之运 转；当油液压力高时，它 压力 开关 输入ECU的信号使液压 泵停止运转。 低压…
大气压传感器 测量大气压的范围： 10～1100mb（200PSi） 大气压分辨率： 0.1mbar 测量温度范围： -40℃～+85℃
压力传感器测试规范正文
压力传感器测试规范1 范围本规范规定了本公司压力传感器的检验方法。
本规范适用于本公司压力传感器的测试及检验。
2 引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。
GB/T 18806-2002 电阻应变式压力传感器总规范GB/T 15478-1995 压力传感器性能试验方法3 环境条件试验用环境条件：温度: 20℃±5℃；相对湿度: 45%～75%；大气压力:86kPa～106kPa；在每项试验期间，允许的最大温度变化率为1℃/ h；相对湿度范围也可由供需双方商定。
4 检验4.1检验方法、表1注：以上试验获得的数据，按GB/T 15478-1995附录A中的公式进行计算。
表24.2 鉴定检验4.2.1 下列情况传感器应进行鉴定检验：a) 新产品设计定型；b) 当设计、工艺或材料改变可能对传感器的性能带来影响时；c) 长期停产后恢复生产时。
4.2.2 检验项目检验项目及相应的检验要求、检验方法条款见表2。
4.2.3 样品数量鉴定检验的样品数量应不少于 5个。
4.2.4 合格判定当所有检验项目满足表2规定的要求时，判定鉴定检验合格。
如果任何一个检验项目不符合规定的要求，则应暂停检验。
产品制造厂应对不合格项目进行分析，找出缺陷发生的原因，并采取纠正措施后可继续对不合格项目进行检验。
此时若所有项目都符合规定要求，则仍判鉴定检验合格;若仍有检验项目不符合规定要求，则判定鉴定检验不合格。
4.3 质量一致性检验4.3.1 检验批次在同一生产条件下连续生产的同类产品，可组成一批产品提交检验。
4.3.2 抽样方案每批次抽样数量应不少于5个。
4.3.3 检验分组根据设计、工艺、材料、加工设备、环境对产品的影响，将质量一致性检验分为 A组、B组和C组。
A组为逐批检验，其中必检项目每个必须检验，抽检项目每批来料均需抽测，B组和C组为周期检验。
B组和C组样品从A组检验合格的样品中抽取。
4.3.4 检验项目A 组：a 必检项目：（1）尺寸（2）外观（3）输入阻抗（4）输出阻抗（5）绝缘电阻（6）零点输出b抽检项目：（7）非线性（8）迟滞（9）重复性（10）准确度（11）灵敏度（12）过载试验（13）爆破试验（14）零点温漂（16）热灵敏度温漂B 组：（15）热零点滞后（17）热灵敏度滞后（18）零点起始漂移（21）外磁场影响（22）安装位置影响（23）静压影响（24）振动（25）冲击（26）恒加速度（27）湿热（28）其他环境试验（29）动态特性C组：（19）零点稳定性（20）灵敏度稳定性（30）加速寿命试验检验项目、检验要求、检验方法见表2。
压力传感器的检测方法
压⼒传感器的检测⽅法⼀、半导体压敏电阻式压⼒传感器的检测⽅法1）进⽓压⼒传感器的检测：如上图所⽰：断开传感器插件、打开点⽕开关、万⽤表打到直流电压档测量3号针脚线束端对地电压应为5±0.5V，否则检修线路及ECU；测量4号针脚线束端对地电压应为5V（有的系统为0.5V），否则检查线路及ECU；将万⽤表打到电阻档，测量1号针脚线束端对地电阻应⼩于1Ω，否则检查线路及ECU接地是否可靠。
连接传感器所有线、打开点⽕开关、万⽤表打到直流电压档，测量进⽓压⼒信号线对地电压在1标准⼤⽓压⼒下（100kPa）约1.1V、否则检查插件的接触情况或更换压⼒传感器。
连接诊断仪：在发动机不启动的情况下查看进⽓压⼒与⼤⽓压⼒是否⼤体⼀致，查看⼤⽓压⼒与海拔⾼度是否相符，如果⼤⽓压⼒与当地海拔基本相符⽽增压压⼒却相差很多，更换进⽓压⼒传感器（此时ECU⼀般会报⼤⽓压⼒信号故障）注意：不同型号的进⽓压⼒传感器最⼤信号电压不同，有的是4.5V，有的是4.65V，所以不同型号的进⽓压⼒传感器不能互换。
2）油轨压⼒传感器的检测：如上图所⽰：断开传感器插件、打开点⽕开关、万⽤表打到直流电压档测量3号针脚线束端对地电压应为5±0.5V，否则检修线路及ECU；测量2号针脚线束端对地电压应为5V，否则检查线路及ECU；将万⽤表打到电阻档，测量1号针脚线束端对地电阻应⼩于1Ω，否则检查线路及ECU接地是否可靠。
连接传感器所有线束、打开点⽕开关、万⽤表打到直流电压档、将油轨压⼒泄掉为0，测量轨压信号线对地电压应为0.5V，否则检查两端插件接触是否牢靠或更换轨压传感器。
连接诊断仪，在轨压为0时查看轨压信号电压应为0.5V，否则更换传感器。
⼆、电容式压⼒传感器的检测⽅法：还以进⽓压⼒传感器为例1）断开传感器插件、打开点⽕开关、万⽤表打到直流电压档测量传感器1脚线束端对地电压应为5V；传感器2脚线束端对地电压应为0.5V，如果电压不符应检查线束或ECU。
压装机的压力检测方式 原理
压装机的压力检测方式原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!压装机的压力检测方式原理一、概述压装机是一种常用的工业设备，用于将物料压缩成固态形态或改造其物理性质。
压力传感器的调试方法及故障处理
压力传感器的调试方法有哪些一、压力传感器输出≥20mA1：压力传感器电源是否正常如果小于12VDC，则应检查回路中是否有大的负载，压力传感器负载的输入阻抗应符合RL≤（压力传感器供电电压-12V）/（0.02A）Ω2：实际压力是否超过压力变送器的所选量程；重新选用适当量程的压力传感器。
3：压力传感器是否损坏，严重的过载有时会损坏隔离膜片。
需发回生产厂家进行修理。
4：接线是否松动；接好线并拧紧5：电源线接线是否正确电源线应接在相应的接线柱上二、压力指示不正确1：压力传感器电源是否正常如果小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（0.02A）Ω2：参照的压力值是否一定正确如果参照压力表的精度低，则需另换精度较高的压力表。
3：压力指示仪表的量程是否与压力变送器的量程一致压力指示仪表的量程必须与压力变送器的量程一致4：压力指示仪表的输入与相应的接线是否正确压力指示仪表的输入是4~20mA的，则变送器输出信号可直接接入；如果压力指示仪表的输入是1~5V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250Ω的电阻，然后再接入变送器的输入。
5：变送器负载的输入阻抗应符合RL≤（变送器供电电压-12V）/（0.02A）Ω如不符合则根据其不同可采取相应措施：如升高供电电压（但必须低于36VDC）、减小负载等6：多点纸记录仪没有记录时输入端是否开路；如果开路则：1）、不能再带其他负载；2）、改用其他没有记录时输入阻抗≤250Ω的记录仪。
7：相应的设备外壳是否接地设备外壳接地8：是否与交流电源及其他电源分开走线与交流电源及其他电源分开走线9：压力传感器是否损坏，严重的过载有时会损坏隔离膜片。
需发回生产厂家进行修理。
10：管路内是否有沙子、杂质等堵塞管道，有杂质时会使测量精度受到影响；需清理杂质，并在压力接口前加过滤网。
11：管路的温度是否过高，压力传感器的使用温度是-25~85℃，但实际使用时最好在-20~70℃以内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器应用之广泛，小到个人生活，大到工业应用，各行各业都有可能应用到。
这也就带来一个问题，压力传感器如何去检测？检测压力传感器，根据目的不同，检测的项目也不一样，当然检测的方法也就会有区别。
1、加压检测，检单的方法是：给传感器供电，用嘴吹压力传感器的导气孔，用万用表的电压档检测传感器输出端的电压变化。
如果压力传感器的相对灵敏度很大，这个变化量会明显。
如果丝毫没有变化，就需要改用气压源施加压力。
2、桥路的检测，主要检测传感器的电路是否正确，一般是惠斯通全桥电路，利用万用表的欧姆档，量输入端之间的阻抗、以及输出端之间的阻抗，这两个阻抗就是压力传感器的输入、输出阻抗。
如果阻抗是无穷大，桥路就是断开的，说明传感器有问题或者引脚的定义没有判断正确。
3、零点的检测，用万用表的电压档，检测在没有施加压力的条件下，传感器的零点输出。
这个输出一般为mV级的电压，如果超出了传感器的技术指标，就说明传感器的零点偏差超范围。
通过以上方法，基本可以检测一个传感器的状况。
如果需要准确的检测，就需要用标准的压力源，给传感器压力，按照压力的大小和输出信号的变化量，对传感器进行校准。
并在条件许可的情况下，进行相关参数的温度检测。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克传感器、亚德克传感器、科瑞传感器、山武传感器、巴鲁夫传感器、倍加福传感器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
