高精度LED光谱分析系统
LED光谱分析系统测试仪操作规程
1.LED光谱测试仪器每一次使用前或长期停用后再次使用，必须进行仪器校准和通电30分钟后进入稳定状态后方可测试。
3.室内湿度不能超过额定湿度，以免影响灯珠测试参数的准确性。
4.禁止用手直接触摸灯珠，要带上防静电手套、穿上防静电鞋、防静电衣。
5.经常保持设备的清洁工作。
6、LED最大正向电压：15W : 25V、1W / 3W / 5W : 5V；脉冲宽度或预热点灯：小于350MA，时间设为500MS；大于350MA时间设为25MS，具体设置参考厂家灯珠参数规格书；积分时间：手动填写灯珠测试积分时间，然后调整脉冲宽度；看所测试IP数据要求在50％--90％之间；光度量程档位：自动。
6.定期检查各设备之间的连接线是否良好。
3、打开整套仪Βιβλιοθήκη 电源开关，让仪器通电30分钟后进入稳定状态。打开LED测试软件，选择测量模式，当使用LED300E电源时，一般选择脉冲测量模式，当使用WY精密数显直流稳压电源时，一般选择常规测量模式。
4、校正仪器，以保证数据的准确性（用标准灯作为校正光源）。
5、参数的设置：LED测试电流：按所测灯珠的参数要求设定。
7、测试：先建立一个新文档，按灯珠测试相应标准设置灯珠参数，然后按F2进入快速测试状态，把LED正确装在夹具上（注意方向），按F3进行测试。每测试一个LED重复此操作。
8、查看测试数据判断LED是否合格，通常对照正向电压、光通亮、主波长、相关色温是否符合检验标准。
9、测试完毕后按厂家不同，分类保存灯珠参数文档；然后关闭主机电源开关、高精度快速光谱辐射计开关、LED300E可编程电源开关、显示器等以及总闸开关。
广州市雅江光电设备有限公司
章节编号
光谱测试系统(透射、反射、吸收、荧光、PL、拉曼、紫外可见红外)
元 件
□ 宽光谱范围全自动光谱扫描
□ 系统由激发光源部分、样品室部分、分光部分、探测部分、信号采集处理部分、软件部分组成
□ 采用了高通光效率、低杂散光水平的单色仪和优化的光路
光
□ 采用锁相放大器进行信号的处理，大大的提高了系统的信噪比
电
□ 系统经过多年技术积累和客户的成功使用经验，具有很高的可靠性
探
785nm 等
□薄膜厚度测量，厚度范围：10nm-50um，1nm 分辨率
光
□采用氘灯溴钨灯复合光源
学
□自动装载、卸载、定位，每 25 片一包
平
台
光 学 元 件
六、LE-SP-SR 光电探测器光谱响应度测量系统 Spectral Response Measurement System
光
应用范围
电
□本系统专门用于测试光电探测器及各种光电转换材料和器件的光谱响应曲线。针对太阳能电池领域，可以测试太阳能电池的
器
□宽光谱范围，覆盖了紫外可见和红外
□结构设计紧凑，高分辨率
主要规格
光
□光谱范围：200-1100nm（Up to 2200nm 可选）
机
□采用低噪声线阵 CCD，2048 象素
产 品
□适合晶圆尺寸：2 英寸、4 英寸、6 英寸、8 英寸
□多种激光波长可选：266nm、325nm、375nm、405nm、532nm、658nm、
测
□ 采用模块化设计，使用灵活，便于功能扩展和升级
弱
&
□ 可实现样品原位测量
信
□ 可升级做显微的 PL 光谱测试
号
处
□ 可升级做 EL 电致发光测量
理
□ 可升级做电场调制光谱
实验6光谱实验LED光色测试系统实验报告
光电子实验报告实验6：LED光色测试系统实验报告1. 了解CIE色度学基本知识以及LED光色测试原理。
2. 掌握LED光电系统的定标方法。
4. 学习用积分球测试LED灯色坐标、光谱、光效等参数的测量方法。
二、仪器用具积分球、PMS-50紫外-可见光-近红外光谱分析系统、电脑、LED芯片电光测试台、直插式LED灯若干个。
三、实验原理根据光度色度学理论，PMS系统测得被测体的光谱功率分布P(λ)（即在每一光谱下测其能量值）后，就能通过计算得出被测光源的相关色温TC，显色指数Ra、Ri（1-15），峰值波长及半宽度等参数，基于“CIE 1931 XYZ标准色度系统”的相关公式可计算出相应的色品坐标（x，y）和（u，v）。
积分球原理：积分球又称光通球，是一个中空的完整球壳。
内壁涂有白色漫反射层，且球内壁各点漫反射均匀。
用已知色温的白炽标准灯对取代二极管位置的MgO槽照射，漫反射光经光纤对整个系统进行光谱校正。
并且光源在球壁上任意一点上产生的光照度是由多次反射光产生的光照度叠加而成的，球壁上任意位置的光照度E（挡去直接光照后）与灯的光通量Φ成正比，通过测量球壁窗口上的光照度E，以及光谱功率分布曲线就可求出光源的光通量Φ。
图1积分球原理仪器介绍：PMS-50/80紫外-可见-近红外光谱分析系统的基本组成较为简单，主要包括PMS-50/80 主机一台、光度探头（既可测光通量又可监视被测对象的稳定度）、温度探头一个、专用串行通讯电缆及专用软件等五部分。
为保证仪器正常工作，用户还应配置PIV 以上计算机(可由用户自行配置,要求配彩色显示器、鼠标、RS232 串行口、Win98 以上操作平台及光驱，要求内存至少在512M 以上)一台及一根传能光纤（将被测光耦合仪器内部）。
1. 开机：将仪器各插头插好，打开电脑。
2. 定标：打开软件，将标准灯具放进积分球内，先进行光谱标定，再进行光通量定标。
3. 小心取出标准灯具，更换成所测灯具，开始测试。
LED设备清单
仪器部分：一、规格型号、单价、合计、品牌等： 一、LED 光色电快速光谱测试系统 单价 合计 品牌SPEC1000A 高精度光谱辐射分析仪（具有毫秒级测量速度，机械式测试精度的高精度快速光谱辐射分析仪，精准测试LED 、节能灯等光源光谱测试）壹台36000.00 36000.00杭州灵彩光电色测试软件壹张 LCFB-3Y 光学光纤（Y 型光路转换光纤、标定及测试过程无需切换光纤，无需定标，直接测试） 壹根 LCB-15 (1.5m)光学积分球（侧开孔） 壹只 LCB-03（0.3m ）光学积分球（侧开孔）壹只 LCJ 多功能 LED 夹具（3528.5050.3014.大功率.直插）壹套 LCL-50w 标准光源 壹台 LCL-10w 标准光源壹只 LCP3005高精度恒流直流标准灯电源 壹台 CP2008R 交流电参数测量仪 壹台 CP-500稳压变频电源壹台 LCE-1619配电机柜 壹台 包装运费一次 二、UTD2102CEL 示波器（含1；100高压探头） 壹台 2300.00 2300.00 优德利 三、CP2080驱动电源测试仪 壹台 5000.00 5000.00 灵彩 四、CH8710B 电子负载 壹台 1450.00 1450.00 贝奇 五、CS2675W 泄漏电流测试仪 壹台 1250.00 1250.00 长盛 六、101-3A 干燥箱壹台 2000.00 2000.00 嘉程 七、TCP-8A 多路温度巡检仪 壹台 2350.00 2350.00 灵彩 八、CP-500变频电源 壹台 4500.00 4500.00 灵彩 九、YKX-15003直流电源壹台1100.001100.00鹰科备注：以上价格均为不含税价格，仪器免费保修壹拾捌个月，终身维护。
（三）主要技术指标1）SPEC1000A 瞬态光谱辐射分析仪1.1．技术指标◆测量参数：色品坐标、相关色温、色偏差、色容差、峰值波长、显色指数、光通量、光效、主波长、色纯度、红色比等◆通讯方式：USB◆测量方式：曝光式、快速◆波长范围：380nm～780nm◆波长精度：±0.3nm◆波长波动：0.2nm◆测量带宽：1.6nm◆色品精度：±0.0008（标准A光源）◆光度线性：0.5%◆杂散光：1.00E-03◆光通范围：0.01lm～6.00×10^5lm （选择相应积分球）◆色温范围：1500K～35000K◆测量速度：3ms～2000ms1.2测试环境◆温度：25℃±5℃◆湿度：小于65%RH2）CP-500 500W 稳压变频电源◆输入：单相 220V±10% 50Hz ±5%◆输出：单相输出电压：0-150，151-300V，输出频率：45-70Hz 50Hz 60Hz100Hz 200Hz 400Hz（可选）输出波形：正弦波波形失真度：≤2.0% （线性负载）频率稳定度：≤0.05%负载稳压：≤±0.50%过载能力： >110% 立即报警适应负载：阻性、感性及整流负载（对于感性及整流负载需降额使用）◆效率：≥85%（在满载情况下）◆显示功能：电压、电流、频率、功率◆保护功能：输出过流、过载、功率器件过热时，内部保护电路自动切断输出并有声、符号报警提示。
T8LED照明灯光谱分析测试报告(精)
T8LED照明灯光谱分析测试报告(精)1. 背景本报告旨在对T8LED照明灯光的谱分布进行详细分析和测试。
谱分布测试是衡量灯光品质和性能的重要指标之一，对于评估照明灯光的适用性和效果至关重要。
通过对T8LED照明灯光的谱分布进行测试，可以量化不同波长范围内的光强和光质，为灯光设计和应用提供有价值的参考数据。
2. 测试方法本次测试采用了专业的光谱分析仪进行，该仪器能够测量不同波长范围内的光的强度。
测试过程如下：- 灯泡准备：选取T8LED照明灯进行测试，并确保灯泡处于正常工作状态。
- 测量设置：将光谱分析仪放置在适当的距离和位置，确保测量的准确性。
- 数据记录：启动光谱仪，进行实时数据采集，并记录下不同波长范围内的光强度数据。
3. 测试结果经过对T8LED照明灯的谱分布进行详细测试和分析，得到以下测试结果：- 波长范围：在400nm至700nm之间，T8LED照明灯的光谱分布基本呈现连续且均匀的特征。
- 光强度分布：在不同波长范围内，T8LED照明灯的光强度均较为均匀。
在可见光谱范围内，光强度较高，能够提供良好的照明效果。
- 光质量评估：通过进一步数据分析和比较，T8LED照明灯的光质量较高，不存在明显的色偏或光强不均匀的问题。
4. 结论基于上述测试结果，可以得出以下结论：T8LED照明灯的光谱分布在可见光谱范围内较为均匀，光质量较高，适用于一般照明环境。
其提供的照明效果良好，能够满足大部分室内照明需求。
然而，在特殊照明场景下，如需特定光谱范围的照明效果，可能需要进一步优化或选择其他照明设备。
5. 建议建议在实际应用中，根据具体照明需求和环境条件，综合考虑T8LED照明灯的光谱分布、光强度分布和光质量等因素，选择合适的照明方案。
在需要特殊光谱范围的照明场景下，可以进一步探索其他灯光产品或技术，以满足特定需求。
6. 参考。
HAAS-2000高精度快速光谱分析系统操作指南
2. 内壁涂层主要材料选用诗贝 伦R98高反射涂层，采用特 殊工艺喷涂，不易脱落，化 学稳定性好,日久不易泛黄。
0.3米积分球（诗贝伦高反射率涂层）
侧边开孔：测试时， 此圆形盖子可以取下， 用于放置LED夹具。
8芯航空插头：连接 积分球内部的LED灯 座，用于定标及普通 LED的测试。
4. RS-232通讯接口：用于连接计算机 COM口。
0.3米积分球（诗贝伦高反射率涂层）
结构：
1. 此积分球直径为0.3米，由两 个半球组成 。
2. 积分球内的LED灯座以倾斜 45°的方式固定，用于放置 普通小功率LED ；同时积分 球侧边开孔，用于满足各类 power LED的测试。
主要特点：
step5
step6
step7
step8
4. HAAS-2000 光纤的安装步骤（3）
step8
5. HAAS2000 电源线的连接
电源线
6. LED300E RS232数据线连接
RS232数据线
7. LED300E 电源线的连接
电源线
8. 积分球内部灯座 航空插头连接
积分球内部灯座8芯航空插头 对积分球定标或使用球内插座测试时连接
4）. LED白光分类操作
➢ 点击 添加
➢ 在输入对话框中填写 分类名称。
➢ 点击右图中的添加，根 据需要添加色品坐标（x， y）的组数，坐标值需依 次按顺时针或逆时针方 向输入，不能交叉输入， 输入值直接在界面上修 改，输入完毕后，软件 根据色品坐标值形成一 个封闭的区域
➢ 红色的十字叉标示的被 测LED的色坐标，处在 四边形框内，说明符合
1）. 进入操作菜单下的快速光谱仪【定标】，如图所示。
led光谱报告分析
LED光谱报告分析1. 引言LED（Light Emitting Diode）是一种半导体器件，具有发光特性。
在现代照明领域中，LED被广泛应用于各种场景，如家庭照明、办公照明、汽车照明等。
了解LED的光谱特性对于设计和优化照明系统至关重要。
本文将对LED光谱进行分析和报告。
2. 光谱分析方法光谱分析是通过测量光的波长和强度来研究光的性质的方法。
常用的光谱分析方法包括光栅光谱仪、分光光度计等。
本文采用分光光度计对LED的光谱进行分析。
3. 实验设备与方法3.1 实验设备•分光光度计：采用型号为XYZ的分光光度计，能够测量可见光范围的光谱。
•LED样本：选择三种不同类型的LED样本进行光谱分析。
3.2 实验方法1.将待测LED样本连接到电源，确保电源稳定。
2.打开分光光度计，选择合适的测量模式。
3.将待测LED样本放置在分光光度计的测量台上。
4.开始测量，并记录测量得到的光谱数据。
4. 实验结果与分析4.1 LED样本1光谱分析样本1是一款冷白光LED灯，其光谱图如下：[LED1光谱数据]从光谱图中可以观察到，样本1主要发射的光波长集中在500nm-600nm范围内，且有较高的光强度。
这种光谱特性使得样本1适合用于照明场景，能够提供较高的亮度和较好的颜色还原性。
4.2 LED样本2光谱分析样本2是一款彩色LED灯，其光谱图如下：[LED2光谱数据]从光谱图中可以看出，样本2主要发射的光波长分布在400nm-700nm范围内，且有多个波峰。
这种光谱特性使得样本2可以呈现多种颜色，适用于装饰、舞台灯光等场景。
4.3 LED样本3光谱分析样本3是一款暖白光LED灯，其光谱图如下：[LED3光谱数据]从光谱图中可以观察到，样本3主要发射的光波长集中在600nm-700nm范围内，且有较高的光强度。
这种光谱特性使得样本3适合用于营造温馨的氛围，常用于家居照明等场景。
5. 结论通过对三款LED样本的光谱分析，我们可以得出以下结论： - 不同类型的LED样本具有不同的光谱特性，适用于不同的照明场景。
pdt光谱仪和led光谱仪
pdt光谱仪和led光谱仪光谱仪是一种用于测量光谱的仪器，它能够将光信号分解为不同波长的成分，并通过检测器将光信号转换为电信号。
在科学研究、实验室分析、工业检测以及医学应用等领域中，光谱仪被广泛使用。
本文将对PDT光谱仪和LED光谱仪进行介绍和比较，以帮助读者了解它们的特点和应用。
一、PDT光谱仪PDT光谱仪（Photon Detection Technology Spectrometer）是一种高性能光谱仪，它基于光电二极管（Photodiode）的检测器技术。
PDT光谱仪广泛应用于光学测量、光电子学、光谱分析和光学传感等领域。
其主要特点有：1. 高分辨率：PDT光谱仪具有较高的分辨率，能够将波长范围内的信号精确分解和检测。
2. 快速响应：PDT光谱仪具有快速的响应时间，可以实时获取光信号的变化。
3. 宽波长范围：PDT光谱仪适用于广泛的波长范围，从紫外到近红外。
4. 稳定性好：PDT光谱仪的光电二极管和电路设计使其具有较高的稳定性和可靠性。
5. 易于控制和操作：PDT光谱仪采用先进的控制系统和用户友好的界面，方便用户进行操作和参数设置。
PDT光谱仪广泛应用于光谱分析、荧光分析、化学分析以及光学传感等领域。
它被广泛应用于生物医学研究、环境监测、材料科学等领域中的光学测量和分析。
二、LED光谱仪LED光谱仪是一种基于LED（Light-Emitting Diode）的光源和光电二极管的检测器构成的光谱仪。
LED光谱仪具有以下特点：1. 高亮度：采用高亮度LED作为光源，提供足够的亮度和光强。
2. 良好的稳定性：LED光源具有良好的稳定性，可以提供稳定的光源信号。
3. 易于操作和控制：LED光谱仪具有简单的操作和控制界面，用户可以灵活设置和调整参数。
4. 经济实用：相比于传统的光源，LED光谱仪具有较低的成本，并且寿命较长。
LED光谱仪在显示器色彩校准、光学测量、颜色分析以及光谱分析等领域有着广泛的应用。
LED发光的光谱及色度分析
LED发光的光谱及色度分析引言：随着科技的发展和进步，LED（Light Emitting Diode）作为一种新兴的光源技术受到了广泛的关注和应用。
LED发光的光谱特性和色度分析对于提高LED的光效和色彩质量至关重要。
本文将探讨LED发光的光谱特性、影响因素和色度分析方法。
一、LED发光的光谱特性LED的发光是通过电流通过PN结使载流子复合而产生的，其发光光谱与材料的能带结构和载流子的复合方式有关。
典型的LED光谱包含了一个主要的峰值以及一些辐射在其他波长范围内的辅助峰值。
主要的峰值对应于LED发光的主要波长，而辅助峰值则是由于材料的掺杂和杂质引起的。
二、影响LED发光光谱的因素1.材料的能带结构：LED的发光是由PN结的载流子复合产生的，材料的能带结构对载流子的复合方式有重要影响。
例如，不同的材料具有不同的能带宽度和能带弯曲度，会导致发光峰值的差异。
2.掺杂浓度和类型：材料的掺杂浓度和类型也会对LED的发光光谱产生影响。
掺杂浓度的增加会导致主要峰值的增强，而不同类型的掺杂会引起主要峰值波长的变化。
3.温度：LED的发光光谱也受到温度的影响。
温度升高会导致材料晶格的变化，从而影响载流子的复合方式和发光光谱。
三、色度分析方法为了评估和描述LED发光的色彩特性，常用的色度分析方法有以下几种：1. 色坐标系统：色坐标系统用于描述和标记颜色。
常见的色坐标系统包括RGB、XYZ、CIE Lab等，其中CIE Lab是应用最广泛的色坐标系统之一、通过测量LED发光的光谱，可以转换为对应的色坐标值，进而确定其颜色的色度属性。
2.色温和彩度：色温是用来描述光源颜色的一个重要参数，以热源的颜色特性来比较，单位为开尔文(K)。
常用的光源色温包括暖白色、白色和冷白色等。
彩度表示光源的饱和度，包括纯色光和混合光两种。
3. 光谱功率分布曲线：光谱功率分布曲线（Spectral Power Distribution，SPD）描述光源在不同波长处的辐射强度。
色度学测量实验
项目名称色度学测量实验实验类别综合课时安排 4教学目的1、使学生深入理解光度学参数的物理意义；2、掌握HAAS-2000高精度快速光谱分析系统测试单颗LED的方法。
预习要求1、熟悉色度学的有关概念，测试方法；2、了解HAAS-2000高精度快速光谱分析系统的测试原理。
请复习以下参数的概念：色品坐标，相关色温，主波长，色纯度，色比，峰值波长，半宽度，显色指数，光通量，光效，正向电压，正向电流，功率。
教学内容与过程教学内容与过程的主要内容包括（供参考）：一、基本内容、重点、难点；基本内容：理解测试原理，测试单颗LED的光谱、光度和色度特性，分析测试结果。
重点：测试单颗LED的光谱、光度和色度特性。
难点：测试结果的理解和分析。
二、仪器设备；HAAS-2000高精度快速光谱分析系统主要由HASS2000光谱辐射计、LED300E测试电源、0.5米积分球、计算机及专用测控软件等构成（如图1所示），用于LED光源的光度和色度测试。
图1 HAAS-2000高精度快速光谱分析系统三、实验原理；光谱辐射计（光谱仪）是光测量最重要的仪器设备，其基本功能是测量辐射强度随波长分布。
通过配备积分球等部件，根据各量之间的相互关系，即可准确测得光度、色度和辐射度量。
其中，光通量的测量是其他参量测量的基础。
图2采用积分球测量光通量的示意图。
光源S 在球壁上任意一点B 上产生的光照度是由多次反射光产生的光照度叠加而成的。
由积分学原理可得，球面上任意一点B 的光照度E 为：2114R E E ρρπΦ-=+⋅ （1） 如果在光源S 和B 点间放一挡屏，挡去直接射向B 点的光，则E1 = 0，因而在B 点的光照度为： 214R E ρρπΦ-=⋅ （2）其中，R 为积分球半径、ρ为积分球内壁反射率。
R 和ρ均为常数，因此在球壁上任意位置的光照度E （挡去直接光照后）与灯的光通量Φ成正比。
通过测量球壁窗口上的光照度E ，就可求出光源的光通量Φ。
led光谱仪用途
led光谱仪用途LED光谱仪用途引言：LED（Light Emitting Diode）光谱仪是一种用于测量光的波长和强度的仪器。
它通过分析光的光谱来帮助我们深入了解光的性质。
今天，我们将探讨LED光谱仪的各种用途，从科研到工业应用，这个小小的仪器所发挥的作用不容小觑。
一、科学研究领域：1. 光学研究：LED光谱仪能够精确测量光线的波长，帮助科学家们研究光的特性和行为。
在光学领域的研究中，准确了解各个波长的光的强度和变化趋势是至关重要的。
2. 材料研究：LED光谱仪可用于材料分析，通过测量材料吸收、散射和发射光的波长和强度，有助于研究材料的组成、结构以及化学性质。
3. 生物科学研究：在生物科学领域，LED光谱仪广泛应用于蛋白质与核酸的研究。
通过测量特定光谱下光的吸收和发射情况，可以确定分子的组成和结构，进而探索生命的奥秘。
二、农业与环境领域：1. 光生物学研究：LED光谱仪可帮助研究光对植物生长和发育的影响。
通过测量特定波长的光线对植物光合作用、生长速度以及产量的影响，有助于优化农作物的栽培条件，提高产量和质量。
2. 环境监测：LED光谱仪可用于检测和分析环境中的污染物和气体成分。
例如，可以通过测量空气中特定波长的光线的吸收情况来确定大气中的臭氧浓度，从而及早预警空气污染问题。
三、工业应用领域：1. 物质检测：在工业生产中，LED光谱仪常被用于物质检测和质量控制。
通过测量物质的吸收和发射光谱，可以快速准确地判断物质的成分和品质，确保产品质量稳定。
2. 化学分析：在化学工程领域，LED光谱仪可以应用于化学反应的监测和分析。
通过测量反应中产生的光谱，可以了解反应的进程和反应物的转化率，为工程师们提供重要的实验数据。
结论：LED光谱仪的用途多样，广泛应用于科学研究、农业与环境领域以及工业应用等各个领域。
它的出现极大地提升了光学和材料分析的准确性，促进了生物科学、农业、环境保护以及工业生产的发展。
随着技术的进一步发展，LED光谱仪在更多领域的应用前景可期。
LED光谱特性分析ppt课件
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
光纤介绍
❖ 在光纤的数值孔径范围 ❖ 光纤光学设计 内的光线将被反射并通 过光纤传播
❖ 数值孔径大小由制造光 纤的纤芯和包层材料决 定
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
实验内容
❖ 测量LED 光谱管 Na灯 Hg灯 LD 的谱线 ❖ 与标准谱比对，记录实验所测谱线 ❖ 分析LED白光与单色光的谱线区别 ❖ 了解光电器件的光谱特性
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
实验原理
❖ 光谱(Spectrum)，全称为光学频谱，是复色 光通过色散系统（如光栅、棱镜）进行分光 后，依照光的波长（或频率）的大小顺次排 列形成的图案。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
70000 60000 50000 40000 30000 20000 10000
0
wavelength
intensity
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
70000 60000 50000 40000 30000 20000 10000
SSP6612 LED 光色电参数综合测试系统 LED 测试系列
LED 测试系列 SSP6612 LED 光色电参数综合测试系统
可以测试光电色参数和角度测试----功能最齐全的 LED 测试仪
软件界面
软件测试图 主要的技术参数
参数 Parameter 恒流源 power
量程 Range 2.000mA-3000mA
正向电压 VF
0.001V-20.00V
反向电压 VR
1.000V-20.00V
反向漏流 IR
0.1µA-500.0µA
主波长λD
380nm-700nm
峰值波长λP
360nm-760nm
色温 TC
2300K-25000K
精确度 Accuracy ±0.5% ±0.5%
±3% ±5% 1.5nm 0.5nm ±3%
参数 Parameter 色坐标（x.y）
通过配置的 2m 积分球，即可对 灯具的光、色、电参数精确测试
本系统内置高精度全数控 3000mA 恒流源、2048 像元 CCD 光谱分析系统和自动光强角 分布测试系统，测试条件符合 CIE 规范；既可测试各种规格 LED 的光、色。电参数，也可 测试 LED 的光强角度；功能齐全，配套性好，测试精度高，性能稳定可靠。 英文
LED 测试系列
SSP6612 LED 光色电参数综合测试系统
可以测试光电色参数和角度测试----功能最齐全的 LED 测试仪 一套设备完成来料、成品检测 是各实验室，品管部，工程部进行质量管理和灯具企业用于来料检验的理想配置。
通过配置的 150mm 积分球球， 即可对 LED 的光、色、电参数 精确测试
量程 Range (x,y)或 (u,v)
显色指数 Ra
0-100
光通量ΦV
T8LED日光灯光谱分析测试报告(精)
仪器状态:
扫描范围:380.0nm-800.0nm扫描间隔:5.0nm[0]主通道峰值:Ip=53358(G=4,D=50参考通道:REF=8575(R=3最大波动:%=-0.035%倍增管:15.3℃测试装置:15.4℃产品型号:T8 LED日光灯制造厂商:
显色指数:Ra=71.6
R1 =72R2 =74R3 =72R4 =74R5 =72R6 =64R7 =78
R8 =66R9 =-3R10=36R11=72R12=42R13=71R14=84R15=69
光度参数:
光通量: 2017.3 lm辐射通量: 6.2383 W光效:90.16 lm/W
电参数:
产品编号:测试单位:
环境温度:24.8℃环境湿度:55.0%
测试人员:RD001测试日期:2012-03-19 15:24:35
软件版本:V2.00.100测试仪器:远方PMS-80现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
电光源测试报告
颜色参数:
色品坐标:x=0.3388 y=0.3542
色品坐标:u'=0.3388 v'=0.3542(duv=3.88e-03
相关色温:Tc=5252K主波长:λd=564.0nm色纯度: Pur=7.9%质心波长:554.0nm色比:R=15.4% G=82.1% B=2.6%峰值波长:λp=445.0nm半宽度:Δλp=20.4nm
详细介绍PMS-80 Sync-Skan LED精密光色电测试系统
详细介绍PMS-80 Sync-Skan LED 精密光色电测试系统
PMS-80 是远方公司十多年单色仪光谱仪研究制造经验与现代技术相结合
的产物，该新型光谱仪在保持与传统单色仪光谱仪相同精度的同时,测量速度大
大提高。
采用远方专利Sync-Skan 快速采扫同步技术，380nm-780nm 间的光谱只需数秒即可完成，远远快于传统机械扫描系统的几分钟测量时间。
应用范围：
主要用于测量相对光谱辐射功率、色品坐标、色温、显色指数、色容差、峰
值波长、主波长、平均波长、色纯度、红色比、半宽度、光通量、光辐射功率、温度、电压、电流、功率等参数的测量。
技术特性：
(1) 波长范围：380nm--800nm
(2) 波长准确度：±0.2nm
(3) 波长重复性：±0.1nm
(4) 光谱采样间隔：5nm(特殊：1nm、0.1nm)
(5) 色品坐标准确度：±0.0003(相对于稳定度优于±0.0.01 的标准光源和NIM 传值)
(6) 色温测量范围：1000K-100000K
(7) 色温准确度：±0.3%(相对于稳定度优于±0.1%的标准光源和NIM 传值)
(8) 显色指数测量范围：0-100.0
(9) 显色指数测量误差：±(0.3%rdg+0.5)
(10) 色容差准确度：±0.5SDCM(相对于稳定度优于±0.15SDCM 的标准光源和NIM 直接量传值)。
T8LED照明系统光谱分析测试报告(精)
T8LED照明系统光谱分析测试报告(精)
1. 测试目的
本文档旨在对T8LED照明系统的光谱进行分析测试，以评估其光谱特性和性能。
2. 测试方法
采用以下步骤对T8LED照明系统的光谱进行测试：
1. 使用光谱分析仪测量T8LED照明系统的光谱。
2. 记录光谱数据，包括波长、光强等信息。
3. 测试结果
经过光谱分析仪的测试，得到了以下T8LED照明系统的光谱特性和性能数据：
4. 结论
根据测试结果，我们可以得出以下结论：
- T8LED照明系统在可见光范围内具有均匀且稳定的光谱特性。
- 当波长增加时，光强逐渐增加，达到峰值后逐渐减小。
5. 建议
基于测试结果和结论，我们提出以下建议：
- 在设计和制造T8LED照明系统时，应注意保持光谱特性的均
匀性和稳定性，以提供良好的照明效果。
- 可以进一步优化T8LED照明系统的光谱分布，以满足特定照
明需求。
6. 备注
本报告的数据仅用于测试目的，不得引用或用于其他目的。
---
请注意，本文档仅为测试报告，旨在提供有关T8LED照明系统光谱分析的数据和结论，并根据测试结果提出建议。
对于详细的技术规格和操作说明，请参考相关文档或联系相关专业人士。
LED灯的光谱分析和发光效能研究
LED灯的光谱分析和发光效能研究前言随着LED技术的发展，LED灯在照明领域中逐渐取代了传统白炽灯和荧光灯。
然而，LED灯的光谱分析和发光效能对于其性能和质量的评价具有至关重要的作用。
本文将围绕LED灯的光谱分析和发光效能研究展开，从理论和实践两个方面进行探讨。
第一章光谱分析的理论基础1. 光谱的定义和分类光谱是指光线在经过光学系统后，经过某种装置或方法将其分离成不同波长的分光现象。
光谱可以分为连续谱和线谱两种。
连续谱是指所有波长的光都均匀连续地分布在一定范围内，例如太阳光，火焰光。
线谱是指只含有某些离散波长的光，例如气体放电光。
2. 光谱分析的方法和意义光谱分析的方法可以分为吸收光谱、发射光谱和散射光谱三种。
其中，发射光谱是应用最为广泛的一种。
光谱分析可以提供物质的结构、成分、浓度等信息，因此在材料科学、生物化学、天文学等领域具有重要的应用价值。
第二章 LED灯的光谱分析方法1. LED光谱仪的原理和构造LED光谱仪主要由光学系统、光电转换系统和数据采集系统三部分构成。
光学系统通过色散和放大，将不同波长的光分离出来并聚焦于探测器上，使得光电转换系统可以将光信号转换为电信号。
数据采集系统则将电信号转换为光强随波长变化的光谱。
2. 光谱分析的步骤和注意事项在进行LED灯光谱分析时，应注意以下几个方面：（1）根据测量目的和样品特性选择合适的测量模式。
（2）对LED灯进行预处理，如进行白平衡校准。
（3）对光谱数据进行处理，如去除基线漂移和噪声。
（4）根据测量结果进行质量评价和优化设计。
第三章 LED灯的发光效能研究1. 发光效能的定义和测量方法发光效能是指LED灯将电能转换为光能的能效比，即光效。
其计算公式为：光效=LED灯发光功率/LED灯消耗电功率。
发光功率可以通过光功率计测量，消耗电功率可以通过电功率计测量。
2. 发光效能的影响因素影响LED灯发光效能的因素有很多，例如：LED芯片的制造工艺和材料、散热系统的设计、驱动电源的选择和设计等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

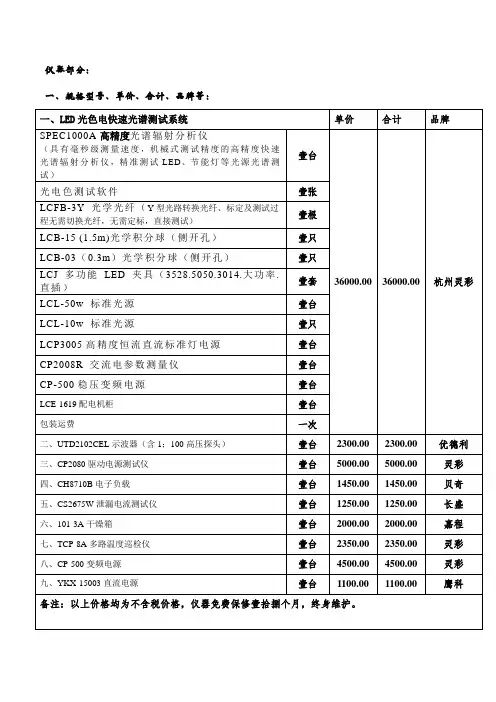

一、关于组合式光色电分析系统的数量清单，提供如下：
积分球/光谱分析仪可以配置电脑直接检测光源(节能灯,荧光灯,HID灯,白织灯,LED灯等)的相对光谱功率分布、色品坐标、相关色温、显色指数、色容差、峰值波长、光通量、光效、电压、电流等光色电参数组合式综合测试仪,由以下仪器组成.
HSP系列组合式光谱分析系统
1、HSP-3000光谱分析仪（进口器件）
可测试参数：
相对光谱功率分布：P(λ)；色品坐标：(x,y)、(u,v)；相关色温：(Tc)；
显色指数：Ra; Ri(I=1~14)；色容差 (含国际和国内标准)；
峰值波长、半宽度（光谱辐射带宽）；红色比。
可自动测试光电变化曲线,适时监测电参数,光参数以及光效等。
可直接保存为EXCEL文档，方便存档记录数据。
主要技术性能指标：
波长：380－780nm；波长准确度：±0.2nm；
波长重复性：±0.1nm；采样间隔：5nm；
光通量测试：根据积分球大小决定
光度线性：0.3％；光度准确度：一级（全范围）；
色品坐标准确度：±0.0003（相对于稳定度优于0.0001的标
准光源和中国计量院直接传值）；
色温测量范围：1500k-25000k；
色温准确度：±0.3％（相对于稳定度优于±0.1％的标
准光源和中国计量院直接传值）
显色指数测量范围：0－100.0；显色指数测量误差：±（0.3％rd+0.5）；
色容差准确度：±0.5（相对于稳定度优于0.15的标准光
源和中国计量院直接量传计算值）；
环境温度测量范围：―10℃∽80℃；球内温度测量范围：―10℃∽100℃；
新增功能：
㈠采用RS-232-C串口通讯或USB转RS-232-C串口通讯，无需插卡。
操作系统Windows/2000或Windows/XP。
㈡快速负高压自动调节，不仅使测量时间更快，更大大降低了仪器的磨损。
㈢仪器可自动校准系统误差，并增加了定时器功能，能自动进入测量。
㈣环境温度、测光球内温度的同步监测，使测量条件更直观，资料更可靠。
㈤光谱功率分布可选择彩色和黑白显示及打印。
㈥测试报告中色品图与色容差图可自由转换，适合各类光源的测试㈦采用了更高精度的A/D转换，测量灵敏度和重复性更高。
2、1.5米导光纤维
主要用于HSP-3000光谱分析仪和积分球之间的光信号传输。
3、HP502标准灯专用电源
标准光源的供电电源，恒流源，带四位半数显电流表头。
●输出范围：电压0.00 —30.00V，电流0.000 — 5.000A；
●稳压时电压稳定度：0.10 V —30.00V：≤5mV
●稳流时电流稳定度：
0.000 A —1.000 A：≤0.2mA
1.000 A —3.000 A：≤0.8mA
3.000 A —5.000 A：≤2mA
4、24V/50W通用标准光源（德国OSRAM）
●在标定的工作电流下具有稳定的可复现的色温（光谱分布）及光通量，用于HSP系列光谱分析系统的色温（光谱分布）定标及HP系列等光度计的光通量定标，量值可溯源至中国计量院。
5、2.0米积分球(特殊工艺喷涂)
●设计完全符合相应国际及国内标准的要求,内壁涂层主要材料选用分析纯硫酸钡（BaSO4）,化学稳定性好，日久不易泛黄；球体材料选用冷轧钢板，不易变形；底座高度可调，能确保积分球的水平放置；多个接口可满足光源多项测试同时进行。
6、HP105电参数测量仪
在测量光源光参数的同时，监测光源的电压、电流、功率、功率因子/频率。
可与HSP-3000
软件自动通讯。
●四窗口同时显示：电压、电流、功率、功率因数/频率；
●自动量程；●精度：0.5级；●通讯功能
7、19英寸标准机柜
●可放入本公司的测量仪表，配备整套面板；防尘，抗电磁干扰更佳，符合国际潮流。
8、THP-500单相精密变频测试电源
给所有被测负载提供一个稳定工作条件
∙AC-DC-AC变频技术；
∙数字波形合成，波形反馈技术，电源失真度低；
∙16位单片机控制与测量，智能化程度高；
∙12位A/D高速采样测量技术，准确显示V、A、W、PF、 Hz源表一体化；
∙采用零输出阻抗技术，等效阻抗≤0.1；
∙电源输出采用浮置隔离，测量安全可靠；
∙电压、电流异常，过热保护功能；
∙采用键盘输入，具有粗/微调装置，设定参数快速正；
∙输出频率设定：45.00-65.00Hz；
∙输出电压设定：0.0-300.0V；
∙THP-500输出最大电流：0-150V档为4.2A；0-300V 档为2.1A；
∙电压总失真：≤0.6%(纯阻负载)；
∙电压稳定度：≤0.1%/30分钟；
∙负载调整率：≤0.1%；
∙频率稳定度：≤0.05%/30分钟；
整个测试系统是目前国内同行业中最先进和最完善的，测试方法完全满足CIE 国际照明委员会、IEC国际电工委员会及国标对光和颜色的测量要求.
