第二章过程输入输出通道
微型计算机控制技术课后习题答案
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
微型计算机控制技术

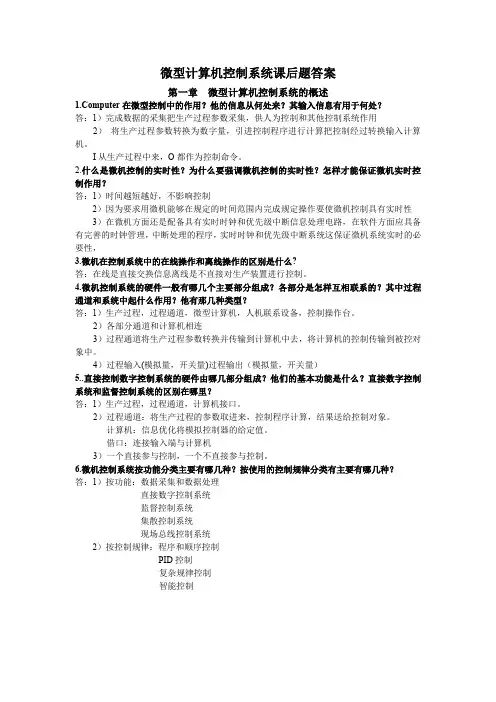

微型计算机控制系统课后题答案第一章微型计算机控制系统的概述puter在微型控制中的作用？他的信息从何处来？其输入信息有用于何处？答：1）完成数据的采集把生产过程参数采集，供人为控制和其他控制系统作用2）将生产过程参数转换为数字量，引进控制程序进行计算把控制经过转换输入计算机。
I从生产过程中来，O都作为控制命令。
2.什么是微机控制的实时性？为什么要强调微机控制的实时性？怎样才能保证微机实时控制作用？答：1）时间越短越好，不影响控制2）因为要求用微机能够在规定的时间范围内完成规定操作要使微机控制具有实时性3）在微机方面还是配备具有实时时钟和优先级中断信息处理电路，在软件方面应具备有完善的时钟管理，中断处理的程序，实时时钟和优先级中断系统这保证微机系统实时的必要性，3.微机在控制系统中的在线操作和离线操作的区别是什么?答：在线是直接交换信息离线是不直接对生产装置进行控制。
4.微机控制系统的硬件一般有哪几个主要部分组成？各部分是怎样互相联系的？其中过程通道和系统中起什么作用？他有那几种类型？答：1）生产过程，过程通道，微型计算机，人机联系设备，控制操作台。
2）各部分通道和计算机相连3）过程通道将生产过程参数转换并传输到计算机中去，将计算机的控制传输到被控对象中。
4）过程输入(模拟量，开关量)过程输出（模拟量，开关量）5..直接控制数字控制系统的硬件由哪几部分组成？他们的基本功能是什么？直接数字控制系统和监督控制系统的区别在哪里？答：1）生产过程，过程通道，计算机接口。
2）过程通道：将生产过程的参数取进来，控制程序计算，结果送给控制对象。
计算机：信息优化将模拟控制器的给定值。
借口：连接输入端与计算机3）一个直接参与控制，一个不直接参与控制。
6.微机控制系统按功能分类主要有哪几种？按使用的控制规律分类有主要有哪几种？答：1）按功能：数据采集和数据处理直接数字控制系统监督控制系统集散控制系统现场总线控制系统2）按控制规律：程序和顺序控制PID控制复杂规律控制智能控制第二章过程输入输出通道1.微型计算机的对存储器和I/O接口是如何寻址的？它们各用哪些控制信号线和地址信号线？答：1）用mov X访问外部接口和RAM 用,mov指令取RAM信号2）读、写信号线2.试用两个CD4051扩展成16路的多路开关，并说明其工作原理。
测控系统原理与设计21_输入
图中五个部件的噪声可以视做采集电路内部五个不相关的噪声源， 它们本身的等效输入噪声分别为： 、 VIN 3 0 V 9 V VIN 1 0.085V 、VIN 1 0.085VVIN 2 、 (可忽略不计)
VIN 4 7 V VIN 5 177 V
五个部件的放大倍数分别为：
●数字可编程控制增益：PGA202的增益倍数为 1，10，100，1000；PGA203的增益倍数为1，2，4， 8
返 回 上 页 下 页
●增益误差：G<1000 0.05％～0.15％， G=1000 0.08％～0.1％； ●非线性失真：G=1000 0.02％～0.06％。 ●快速建立时间：2μs。 ●快速压摆率：20V/μs ●共模抑制比：80～94dB。 ●频率响应：G<1000 1MHz；G=1000 250kHz。 ●电源供电范围：±6～±18V。
在测控系统中，一台微机往往要同时测量 几个被测量，因而测控系统的输入通道常常是 多路的。按照各路输入通道是共用一个采集通 道还是每个通道各用一个，输入通道可分为集 中采集式和分散采集式。
一、输入通道的分类
集中采集式之分时采集结构：
传感器 传感器 调理电路 调理电路 模 拟 多 路 切 换 开 关 采集电路
的传感器。
对传感器的主要技术要求
• 具有将被测量转换为后续电路可用电量的功能，转换范围 与被测量实际变化范围相一致。 • 符合整机对传感器精度（通常为系统精度的十倍）和速度 的要求； • 满足被测介质和使用环境的要求（如耐高温、耐高压、防 腐、抗振、防爆、抗电磁干扰、体积小、质量轻和不耗电 或耗电少等）； • 满足可靠性和可维护性的要求。
传感器 传感器
调理电路 调理电路
数字控制理论及应用(讲稿)第二章 数字控制系统的组成

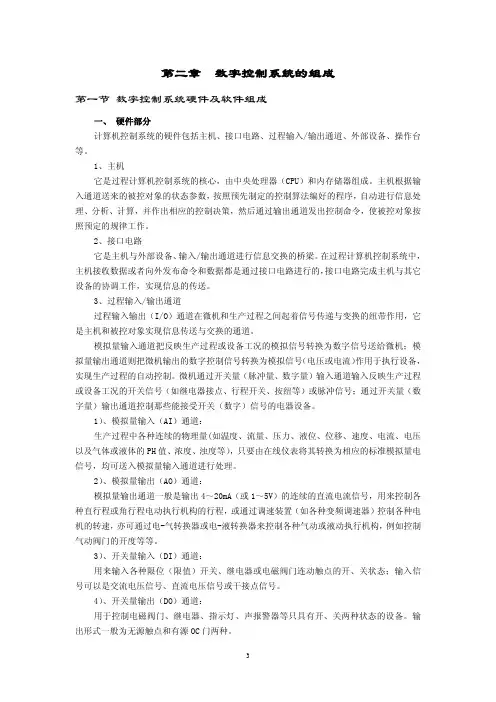

第二章 数字控制系统的组成第一节 数字控制系统硬件及软件组成一、 硬件部分计算机控制系统的硬件包括主机、接口电路、过程输入/输出通道、外部设备、操作台等。
1、主机它是过程计算机控制系统的核心，由中央处理器（CPU）和内存储器组成。
主机根据输入通道送来的被控对象的状态参数，按照预先制定的控制算法编好的程序，自动进行信息处理、分析、计算，并作出相应的控制决策，然后通过输出通道发出控制命令，使被控对象按照预定的规律工作。
2、接口电路它是主机与外部设备、输入/输出通道进行信息交换的桥梁。
在过程计算机控制系统中，主机接收数据或者向外发布命令和数据都是通过接口电路进行的，接口电路完成主机与其它设备的协调工作，实现信息的传送。
3、过程输入/输出通道过程输入输出（I/O）通道在微机和生产过程之间起着信号传递与变换的纽带作用，它是主机和被控对象实现信息传送与交换的通道。
模拟量输入通道把反映生产过程或设备工况的模拟信号转换为数字信号送给微机；模拟量输出通道则把微机输出的数字控制信号转换为模拟信号（电压或电流）作用于执行设备，实现生产过程的自动控制。
微机通过开关量（脉冲量、数字量）输入通道输入反映生产过程或设备工况的开关信号（如继电器接点、行程开关、按纽等）或脉冲信号；通过开关量（数字量）输出通道控制那些能接受开关（数字）信号的电器设备。
1）、模拟量输入（AI）通道：生产过程中各种连续的物理量(如温度、流量、压力、液位、位移、速度、电流、电压以及气体或液体的PH值、浓度、浊度等），只要由在线仪表将其转换为相应的标准模拟量电信号，均可送入模拟量输入通道进行处理。
2）、模拟量输出（AO）通道：模拟量输出通道一般是输出4～20mA（或1～5V）的连续的直流电流信号，用来控制各种直行程或角行程电动执行机构的行程，或通过调速装置（如各种变频调速器）控制各种电机的转速，亦可通过电-气转换器或电-液转换器来控制各种气动或液动执行机构，例如控制气动阀门的开度等等。
过程通道
Computer Controlled Systems
P(t)
（ｅ） 采样描述
X(t)
调制器
X*(t)
x*(t)=p(t)x(t)
因 τ0＜＜T ，所以分析时可近似认为τ０为０，以单位脉冲序列δＴ（ｔ） 代替ｐ（ｔ）。
4.1 过程参数采样原理
单位脉冲序列：
Computer Controlled Systems
k 0 *
4.1 过程参数采样原理
Computer Controlled Systems
二、采样定理
对于角频率范围为（ max , max ）的连续信号进 行采样，当采样频率
s 2 max
时，采样器的输出信号
ｘ＊（ｔ）才能充分表征连续输入信号ｘ（ｔ），换言之，为使 采样信号ｘ＊（ｔ）的频谱能无失真地恢复连续输入信号 ｘ（ｔ）的频谱，采样周期Ｔ必须小于等于输入信号中变化 最小周期 Tmin 的１／２，即：
第二节 开关量输入通道（DI）
输入调理电路 输入调理电路有多种，通过调理电路可以将一个开关与计 算机的一位数字量对应起来。
+5V
R R R
Computer Controlled Systems
E
光电隔离转换 “断开” →逻辑电平“0” “闭合” →逻辑电平“1”
继电器隔离转换 “断开” →逻辑电平“0” “闭合” →逻辑电平“1”
1、影响采样周期选择的因素 （1）系统受扰动情况（扰动和噪声比有效信号的频率高） 若扰动和噪声都较小，采样周期T应选大些； 对于扰动频繁和噪声大的系统，采样周期T应选小些；
Computer Controlled Systems
（2）被控系统动态特性（慢对象：汽温，信号变化慢；快对象:水位） 滞后时间大的系统，采样周期T应选大些； 对于快速系统，采样周期T应选小些； （3）控制品质指标要求（控制品质反映了系统的动作快慢） 若超调量为主要指标，采样周期T应选大些； 若希望过渡过程时间短些，采样周期T应选小些； （一般而言，过渡过程时间长，超调则小，被调量是慢变的）
于海生---微型计算机控制技术课后习题答案
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。
图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
微机控制技术第二章
微机控制技术第⼆章第⼆章: 过程输⼊通道与接⼝输⼊输出接⼝技术——研究微处理器和外部设备之间信息交换的技术。
外界的各种数据和信息通过输⼊设备送到微处理器，⽽微处理器将计算结果或控制信号输出外部设备，以便显⽰、打印或实现各种控制。
外部设备品种很多，有机械式的、机电式的或电⼦式的等，其原理也多种多样，各不相同。
它们在与微机系统交换信息时，往往存在着速度不匹配、数据类型不⼀样等问题，为了解决这些问题，必须设计⼀套介于主机和外部设备之间的控制逻辑部件，这就是所谓输⼊输出接⼝或简称接⼝。
I／O通道（过程通道）：是计算机和控制对象之间信息传送和变换的连接通道。
⼀、接⼝、通道及其功能(⼀)I／O接⼝电路I／O接⼝电路也简称接⼝电路。
它是主机和外围设备之间交换信息的连接部件(电路)。
或是主机和外围设备之间的信息交换的桥梁。
(⼆)I／O通道I／O通道(过程通道):是计算机和控制对象之间信息传送和变换的连接通道。
给计算机提供被控对象的各种物理参数的通道称为信号的输⼊通路。
传输计算机控制命令作⽤于被控对象的通道称为信号的输出通路。
反映(或作⽤于)⽣产过程⼯况的信号既有模拟量，也有数字量(或开关量),可是计算机识别数字信号。
所以输⼊和输出通路的主要功能就是实现模拟量与数字量之间的信号变换。
本章学习⽬的:解决微型计算机和外部的连接问题，使计算机和外部构成⼀个整体，能正确、可靠、⾼效率的交换信息，这是设计⼀个微机控制系统必须解决的基本问题。
⼆、I／O信号的种类外部设备与CPU之间交换信息，如图2—1所⽰，通常有三类信息。
(1)数据信息图2—1在微型机中，数据通常为8位或16位，它可以分为以下三种：1)数字量: 由键盘、光电输⼊机、卡⽚机等读⼊的信息⼀般是以⼆进制形式表⽰的数或以ASCII码表⽰的数或字符。
2)模拟量: 当微处理器⽤于实时控制时，⼤量的现场信息经过传感器把⾮电量转换成的电量以及执⾏机构所能接受的控制量。
3)开关量: 这些变量只有开和关两个状态，通常⽤⼀位⼆进制数来表⽰。
计算机控制系统：第2章 输入输出通道
3.并行接口的ADC0809
CLOCK ADDA--ADDC
START ALE
EOC OE
D0--D7
转换时间
ADC0809工作时序图
2.2.3模拟转换器
3.并行接口的ADC0809
ADC0809工作时序图 ADC0809与51单片机的接口电 路
2.2.3模拟转换器
4.应用举例
ADC0809模拟输入原理图
DI7
DI0
Rfb Iout1
-
WR1
Iout2
+
Vx
WR2
CS
XFER
DAC0832
DI7 DI0 Rfb
Iout1
-
WR1
Iout2
+
Vy
WR2
DAC0832和51单片机双缓冲连接
P2.0 P2.1 P2.2 P0口 WR
80C51
CS DAC0832
XFER
DI7
DI0
Rfb IouΒιβλιοθήκη 1-WR1❖ 30℃：Rt＝5.6K VAD＝5×500/(5600＋500)＝0.410(V) 对应AD值：14H
❖ 40℃：Rt＝3.8K VAD＝5×500/(3800＋500)＝0.581(V) 对应AD值：1DH
于海生---微型计算机控制技术课后习题答案
第二章 输入输出过程通道1.什么是过程通道？过程通道有哪些分类？过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。
按信息传递的方向来分，过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分，过程通道又可分为数字量过程通道和模拟量过程通道。
2.数字量过程通道由哪些部分组成？各部分的作用是什么？ 数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。
其中：输入调理电路将来自控制装置或生产过程的各种开关量，进行电平转换，将其通断状态转换成相应的高、低电平，同时还要考虑对信号进行滤波、保护、消除触点抖动，以及进行信号隔离等问题。
4.简述光电耦合器的工作原理及在过程通道中的作用。
光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如图2.1所示。
输入电流流过二极管时使其发光，照射到光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。
图2.1光电耦合器电路图5.模拟量输入通道由哪些部分组成？各部分的作用是什么？模拟量输入通道一般由I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。
(1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。
(2)多路转换器：用来切换模拟电压信号的关键元件。
(3)采样保持器：A/D 转换器完成一次A/D 转换总需要一定的时间。
在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D 转换器之前加入采样保持器。
(4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter ，简称A/D 转换器或ADC)。
计算机控制技术第二章
第二章输入输出接口与过程通道在计算机控制系统中，为了实现对生产过程的控制，要将对象的被控参数及运行状态，按要求的方式送人计算机处理，再将结果以数字量的形式输出，并将数字量变换为适合生产过程控制的量，因此在计算机接口和生产过程之间，必须设置信息的传递和变换装置，这个装置就称之为过程输入输出通道，也叫I／O通道。
2.1 过程输入输出通道概述2.1.1 过程输入输出通道的类型及功能根据过程信息的性质及传递方向，过程输入输出通道可分为模拟量输人通道、模拟量输出通道、数字量(开关量)输入通道、数字量(开关量)输出通道等几种类型。
生产过程的被调参数(如温度、压力、流量、速度、位移等)，一般是随时间连续变化的模拟量，通过检测元件和变送器转换为对应的模拟电压和电流。
由于计算机只识别数字量，故模拟电信号必须通过模拟量输入通道转化为数字量后，才能送人计算机。
对于生产现场的状态量(如开关、电平高低、脉冲量等)也不能为计算机直接接受，因此数字量(开关量)输入通道将状态信号转变为数字量送入计算机。
计算机控制生产现场的控制通道也有两种，即模拟量输出通道和数字量输出通道。
计算机输出的控制信号以数字形式给出，若执行元件要求提供模拟电压或电流，则采用模拟量输出通道将数字量转换为模拟电压或电流，若执行元件要求数字量(开关量)，则应采用数字量输出通道，将计算机输出的数字量经处理和放大后输出。
由此可见，过程输人输出通道是计算机和工业生产过程相互交换信息的桥梁。
2.1.2 过程输入输出通道与CPU交换的信息类型过程输入输出通道与CPU交换的信息类型有三种：(1)数据信息反映生产现场的参数及状态的信息，它包括数字量、开关量和模拟量。
(2)状态信息又叫应答信息、握手信息，它反映过程通道的状态，如准备就绪信号等。
(3)控制信号用来控制过程通道的启动和停止等信息，如三态门的打开和关闭、触发器的启动等。
接口电路含这三类信息交换的端口。
2.1.3 过程通道的编址方式由于计算机控制系统一般都有多个过程输人输出通道，因此需对每一个过程输入输出通道安排地址。
第二章 计算机控制技术
逐位逼近式A/D转换原理
• 一个n位A/D转换器是由n位寄存器、n位
D/A转换器、运算比较器、控制逻辑电路、 输出锁存器等五部分组成。现以4位A/D转 换器把模拟量9转换为二进制数1001为例， 说明逐位逼近式A/D转换器的工作原理。
反馈电压 VO V IN 模拟量 输 入 启动 CLK 控制时序和 逻辑电路 逐位逼近寄 存 器 (SAR) 比较器 VC D / A转 换 器 数字量 输 出 锁存器 D0 D1 D2 D3
采样保持器的工作过程
零阶采样保持器是在两次采样的间
隔时间内，一直保持采样值不变直到 下一个采样时刻。它的组成原理电路
与工作波性如图(a)、(b)所示。
采样保持器由输入输出缓冲放大器
A1、A2和采样开关S、保持电容CH等 组成。采样期间，开关S闭合，输入电
压VIN通过A1对CH快速充电，输出电
压VOUT跟随VIN变化；保持期间，开关
第一节 信号的采样与复现
• 生产过程的状态和参数输入到计算机
是通过采样来完成的，采样保留了连 续信号在采样时刻的信息，而不计采 样间隔之间的信息。 • 采样频率高时，采到的信号密集，采 样信号就可以近似代表原来的连续信 号。
信号的采样与重构
• 控制系统中信号的分类
– 模拟信号：信号是时间的连续函数 – 离散信号：信号是时间上的离散序列 • 采样 计算机每隔一定时间T采入一次模拟信号 的瞬时值的过程，我们称之为采样，时间 间隔 T称为采样周期。采样过程也称为连 续信号的时间离散化过程。
2、转换精度（误差）
实际输出值与理论值之间的最大偏 差，转换精度反映了一个实际A/D转 换器与一个理想A/D转换器的差值。
注：即使分辨率很高，但是可能由于温
第二章-过程通道设计方法PPT课件
设计时注意两个问题：
(1) 输入电平的形式。由于数字量输入电平一般与计 算机的接口电平不同，需要进行电平变换。
(2) 使通道具备抗噪声的能力，防止噪声引发误动作。
为了将外部开关量信号输入到计算机，必须将现场
输入的状态信号经转换、保护、滤波、隔离等措施转换成
计算机能接收的逻辑信号，这个过程称为信号调理。(电
山东科技大学
22
计算机控制系统
♫ 输入调理电路和输出驱动电路属于I/O电气转换部 分，其主要功能是：
滤波、电平转换、隔离、功率驱动等。
所采用的一般方法为：
➢ 用齐纳二极管或压敏电阻将瞬态尖峰箝位在安全电 平上； ➢ 串联一个二极管来防止反电压输入； ➢ 用限流电阻齐纳二极管构成稳压电路做过电压保护； ➢ 用光电隔离实现信号完全隔离； ➢ 用RC滤波器抑制干扰。
产
总
锁存
驱动
过
线
器
器
程
地址译码器
2020/4/12
信息与电气工程学院
数字量输出通道结构
山东科技大学
16
计算机控制系统
锁存器74LS273
利用IOW上升沿锁存
可用以下指令完成数 据输出控制。
MOV AL，DATA MOV DX，PROT OUT DX，AL
2020/4/12
信息与电气工程学院
山东科技大学
平变换和噪声抑制过程称为信号调理。)
2020/4/12
信息与电气工程学院
山东科技大学
5
计算机控制系统
PC 总 线
输入 缓冲
器
生
输入
产
调理
过
电路
程
地址译码器
2020/4/12
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LF398典型的电源和信号的接法
CH的数值直接影响采样时间及保持精 度，为了提高精度，就需要增加保持电 容CH的容量，但CH增大时又会使其采 样时间加长。 因此，当精度要求不高（±1%）而速 度要求较高时， CH可小至100Pf。当精 度要求高（±0.01%）时，应取CH =1000pF。当CH ≥400pF时，采样时间 tAC与CH有经验公式
1．数字量输出信号的连接
A/D转换器数字量输出引脚和8位单片微型计算机的连接方法与其内 部结构有关。
如果转换器的数据输出寄存器具有三态锁存功能，则A／D转换器的 数字量输出引脚可直接接到CPU的数据总线上，转换结束，CPU可以直 接读入数据。
对于10位以上的A／D转换器，输出数据寄存器增加了读数控制逻辑 电路，把10位以上的数据分时读出。
4．采样/保持器
A/D转换器需要一定的时间才能完成一次A/D转换，因此 在进行A/D转换时间内，希望输入信号不再变化，以免造成转 换误差。这样，就需要在A/D转换器之前加入采样/保持器S/H （Sample Hold）。
如果输入信号变化很慢（如温度信号）或者A/D转换时间 较快，使得在A/D转换期间输入信号变化很小，在允许的A/D 转换精度内，不必再选用采样/保持器。
LF398引脚排列图
• V+、V-：正负电源电压输入引脚，输
入范围为±5V到±18V。 • OFFSET ADJ：偏置调整引脚。可用 外接电阻调整采样-保持器的偏差。 • VIN：输入引脚。 • VOUT：输出引脚。 • CH：保持电容引脚。用来外接保持电 容。 • LOGIC REF：参考逻辑电平。 • LOGIC：输入控制逻辑。
变送器输出的信号包括： ① 电流信号：一般为0~10mA（0~1.5kΩ负载）或4~20mA（0~500Ω负
载）。 ② 电压信号：一般为0~5V或1~5V信号。
对于较小的电压信号: 需要经过模拟量输入通道中的放大器放大后，变换成标 准电压信号（如0~5V，1~5V，0~10V，-5~+5V等），再 经滤波后才能送入A/D转换器。 而对于电流信号:
CD4051--单端、双向8路模拟开关
选中通道
INH C B A
号
00 0 0
0
00 0 1
1
00 1 0
2
00 1 1
3
01 0 0
4
VDD为正电源，VEE为负电源，
VSS为地，要求VDD+|VEE|≤18V。 0 1 0 1
5
01 1 0
6
01 1 1
7
1×××
无
两个CD4051扩展成16通道的多路模拟开关
LF398是一种反馈型采样/保持器，也是较为通用的采样/保持器，与 LF398结构相同的还有LF198、LF298等，都是由场效应管构成，具有采 样速率高，保持电压慢和精度高等优点。其采样时间小于10μs，输入阻抗 为1010，保持电容为1μF时，其下降速度为5mV/min。双电源供电，电源 范围宽，可以从±5V到±18V，并可与TTL、PMOS和CMOS兼容。
在采样期间，不启动A/D转换器，一旦进入保持期间，立即启动A/D 转换器，从而保证A/D转换的模拟输入电压恒定，提高了A/D转换的精 度。
（2）常用的采样/保持器
常用的采样/保持器集成电路有AD582、AD583、AD585、AD346、 THS-0025、LF198/298/398等。下面以LF398为例，介绍集成电路S/H的 工作原理，其他的S/H的原理与其大致相同。
tAC=CH/40
式中，CH为保持电容的容量，单位为μF；tAC为采样时间，单位为s。
2.2.2 A/D转换器接口逻辑设计要点
A/D转换器的作用就是把模拟量转换为数字量，是模拟量输入通道必 不可少的器件。常用的A／D转换器从转换原理上可分为逐次逼近型、计数 比较型和双积分型。从分辨率上可分为8位、12位、16位等；
模拟量输入通道的一般组成框图
1．信号调理电路
信号调理电路主要对来自现场的多路模拟信号进行小信号放大、 滤波、隔离、电平转换、阻抗匹配、非线性补偿和电流/电压转换等。
传感器输出的信号包括： ① 电压信号：一般为mV或μV信号。 ② 电阻信号：单位为Ω，如热电阻（RTD）信号，通过电桥转换成mV信号。 ③ 电流信号：一般为mA或μA信号。
应该通过I/V（电流/电压）变换电路，将电流信号转 换成标准电压信号，再经滤波后送入A/D转换器。
无源I/V（电流/电压）变换电路 有源I/V（电流/电压）变换电路
2．多路模拟开关
当有多个输入信号需要检测时，利用多路开关可将各个输入信号依次 地或随机地连接到公用放大器或A／D转换器上，实现对各个输入通道的分 时控制。 ➢ 目前采用CMOS工艺的多路开关应用最为广泛。 ➢ 多路模拟开关参数：通道数、开关电阻、漏电流、输入电压等 ➢ 它们之间除通道和外部管脚排列有些不同，其电路结构、电源组 成及工作原理基本相同。
第2章 过程输入输出通道
▪2.1 信号的采样与恢复 ▪2.2 模拟量输入通道 ▪2.3 模拟量输出通道 ▪2.4 数字量输入输出通道
计算机控制系统的基本组成
2.2 模拟量输入通道
▪2.2.1 模拟量输入通道的一般组成 ▪2.2.2 模拟量输入通道 ▪2.2.3 典型A／D转换器与微机的接口设计
2.2.1 模拟量输入通道的一般组成
（1）采样/保持器的工作原理
S/H主要由模拟开关、保持电容C和缓冲放大器组成。
当控制信号为低电平时（采样状态），开关S闭合，输入信号通过 电阻R向电容C快速充电，输出电压随着输入信号变化。
当控制信号为高电平时（保持状态），开关S断开，由于电容C此 时无放电回路，在理想情况下输出电压的值等于电容C上的电压值。
对于内部不包含读数据控制逻辑电路的A／D转换器，应增设三态门 对转换后数据进行锁存，以便控制10位以上的数据分两次进行读取。
16通道的多路模拟开关真值表：
A3 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1
输入状态
A2
A1 A0
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
111ຫໍສະໝຸດ 0111
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
选中通道号
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
