变压器结构原理
变压器的结构原理
变压器的结构原理变压器是利用电磁感应的原理来改变交流电压的电力设备，在变压器内部一般采用双绕组、三绕组、自耦变压器三种方式进行磁通量转换。
电流通过线圈产生磁量，磁量通过相近线圈进行磁通传递从而形成负载侧的电压与电流，即电磁感应将一端的交流电压、电流转为另一端电压、电流的工作方式。
变压器主要由铁芯、绕组、变压器油、油箱及附件等组成。
铁芯和绕组是变压器的主要部件，油箱作为变压器的外壳起冷却、散热和保护作用，变压器油即起冷却的作用也起绝缘介质的作用，套管主要起绝缘作用。
铁芯是变压器中导磁的主磁路也是变压器绕组的机械骨架，铁芯采用导磁效率高，磁滞和涡流损耗小的软磁材料制成，目前变压器铁芯大多采用厚度为0.23-0.35mm的冷轧硅钢片叠压而成以减小铁损。
铁芯由铁芯柱和磁轭两部分组成，其中套装绕组的部分成为铁芯柱，连接铁芯柱以构成闭合磁路的部分为磁轭和铁轭。
绕组是变压器的电路部分，常采用有绝缘材料的铜导线绕制而成。
为了使绕组便于制造并且具有较好的力学性能，一般把绕组做成圆筒形，高压绕组匝数多、导线细，低压绕组匝数少、导线粗。
按照高低压布置方式的不用，绕组可分为同心式和交叠式心式结构将高低压绕组同心的套装在铁芯柱上，低压侧近铁芯，高压侧绕组套装在低压绕组外侧，高低压绕组之间以及绕组与铁芯之间要可靠绝缘。
变压器油即时绝缘介质也是冷却介质，由于油的绝缘性能比空气好可以提高绕组的绝缘强度，同时通过油箱中油的对流作用或强迫油循环流动，是绕组及铁芯中因功率损耗二产生的热量得到散逸起到冷却作用。
油箱的结构和变压器的容量有关，容量小的采用平板式油箱，容量大的在油箱壁上增加散热管或散热器。
附件部分储油柜减少油与空气的接触面积以降低油的氧化速度和水分进入，储油柜的油量一般为油箱总油量的8%-10%，储油柜能容纳油箱中因温度过高而膨胀的变压器油，并限制变压器油与空气的接触面，减少油受潮和氧化的程度。
在储油柜与油箱的连接管中装有气体继电器，当变压器内部发生故障产生气体或油箱漏油是油面下降时，他可以发出报警或跳闸信号以及自动切断变压器电源。
变压器的结构及工作原理
变压器的结构及工作原理变压器是一种用于将电能从一种电压转换为另一种电压的电气设备。
它是电力系统中非常常见的设备之一，被广泛应用于发电厂、变电站、工业生产和民用电力系统中。
变压器的结构和工作原理十分重要，下面详细介绍。
一、变压器的结构变压器由两个或更多的线圈通过铁芯相互连接而成。
主要包括以下部分：1.铁芯：变压器的铁芯由硅钢片组成，可有效减小磁滞和涡流损耗。
铁芯的形状包括E型、I型和C型等，用于支撑和保护线圈。
2.一次线圈（主绕组）：也称为原线圈或输入线圈，接收电源端的输入电能。
一次线圈一般由较粗的导线绕制而成。
3.二次线圈（副绕组）：也称为输出线圈，输出变压器转换后的电能。
二次线圈一般由较细的导线绕制而成。
4.绝缘材料：用于在不同线圈之间提供电气绝缘，避免相互之间的短路。
5.冷却装置：用于散热，以保证变压器的工作温度不超过允许范围。
常见的冷却方式包括自然冷却（静风冷却）和强制冷却（风扇冷却、冷水冷却等）。
二、变压器的工作原理变压器基于电磁感应的原理工作，其主要过程是通过变化的磁场引起线圈中的电压变化。
1.变流原理：根据法拉第电磁感应定律，当一次线圈中的电流变化时，会在铁芯中产生一个变化的磁场。
这个磁场穿过二次线圈，并在其中引起电动势的产生。
根据电磁感应定律，产生的电动势与变化的磁场强度成正比。
2.变压原理：根据楞次定律，一次线圈和二次线圈中的电流方向是相互反的。
当一次线圈接通电源时，通过它的电流会在铁芯中产生一个磁场。
这个磁场会在二次线圈中引起电动势的产生，并使得二次线圈中的电流流动。
变压器的输入电压和输出电压之比等于输入线圈的匝数和输出线圈的匝数之比。
即：输入电压/输出电压=输入线圈匝数/输出线圈匝数3.近似理想性：在实际的变压器中，我们可以近似认为主线圈和副线圈之间没有电阻，也没有电感。
这样，变压器的损耗可以忽略不计，输出电压会完全等于输入电压。
4.变压器的效率：实际的变压器会有一定的损耗，主要包括铁损耗和铜损耗。
变压器的基本结构与工作原理
变压器的基本结构与工作原理变压器，这个名字一听就有点高大上，但其实它的工作原理就像我们日常生活中的很多事情，简单而又神奇。
你想啊，就像你把一杯热水倒入另一杯冷水，温度就会慢慢平衡一样，变压器也在电流的世界里做着类似的事情。
那今天就来聊聊这个小家伙的基本结构和它是怎么工作的吧！1. 变压器的基本结构1.1 铁心首先，变压器的核心部分就是铁心。
这玩意儿可不简单，想象一下，它就像是变压器的脊梁骨，得承受一切。
一般来说，铁心是由很多层薄铁片叠成的，目的是为了减少能量的损耗。
你知道的，越薄越轻，热量就不容易散发，节省电力也省心。
它的工作方式就像一个优雅的舞者，轻轻地在电流中舞动，把能量传递得流畅无比。
1.2 绕组接下来，绕组就是变压器的“心脏”了。
它们一般分为高压绕组和低压绕组，就像是两个兄弟，一个负责“高大上”，一个负责“接地气”。
电流在高压绕组里走得飞快，像个风一样呼啸而过；而在低压绕组里，它则慢慢变得温和，适合我们日常使用。
这个过程就像一个调皮的小孩子，时而奔放，时而安静，总是给我们带来惊喜。
2. 变压器的工作原理2.1 电磁感应好了，讲到这里，很多人可能会问，这变压器到底是怎么工作的呢？其实，变压器的工作原理主要是依靠电磁感应。
简单来说，就是一个线圈里有电流流动时，周围就会产生磁场。
这个磁场就像是魔法一样，能影响到另一个线圈。
你想啊，如果你在火锅店里，锅里煮的火锅冒着热气，旁边的食材也会被吸引过来一样。
电流通过高压绕组产生的磁场，就能让低压绕组里的电流悄悄跑出来。
2.2 电压转换当我们把电流传递给低压绕组的时候，电压就会发生变化。
就像我们常说的“换个地方看看”，有时候会让事情变得更好。
在变压器中，电压的高低取决于绕组的圈数比。
如果高压绕组的圈数多，那么电压就高；反之，如果低压绕组的圈数少，电压就低。
这个过程就像打麻将，手里的牌决定了你能出的招数，变压器的“牌”也是这样定的。
3. 变压器的应用3.1 生活中的变压器变压器的应用可谓无处不在。
变压器的基本工作原理与结构
变压器的基本工作原理与结构变压器是一种电磁装置，主要用于改变电压的大小，实现电能的传输和分配。
变压器的基本工作原理是利用电磁感应原理。
变压器的结构主要由两部分组成，即主线圈和副线圈。
主线圈通常被称为高压线圈，而副线圈通常被称为低压线圈。
两个线圈之间通过铁芯连接。
变压器的工作原理可以通过法拉第电磁感应定律解释。
当主线圈中通入交流电时，由于在线圈中形成了一个交变的磁场，这个交变磁场会通过铁芯传导到副线圈中，使得副线圈中的导体中也产生交变电流。
这个交变电流通过副线圈的导线，形成了一个交变的电场，进而使得副线圈的两端产生了不同大小的电压。
基于电磁感应原理，根据变压器的线圈匝数比例，可以实现电压的变换。
根据理论计算，副线圈电压与主线圈电压的比值等于副线圈匝数与主线圈匝数的比值。
这就是变压器的基本公式：U2/U1=N2/N1，其中U1、U2分别为主线圈和副线圈的电压，N1、N2分别为主线圈和副线圈的匝数。
另外，为了提高变压器的效率和性能，变压器还会采用铁芯结构。
铁芯可以有效地导磁，并减少能量的损失。
铁芯通常由硅钢片组成，这种材料具有良好的导磁性能和较低的铁损耗。
变压器还包括一些辅助设备和保护装置，例如冷却装置、温度探头、过流保护、过压保护等。
这些设备和装置可以确保变压器的正常运行，并防止过载和损坏。
总的来说，变压器是一种能够改变电压的电磁装置。
它的工作原理是利用电磁感应现象，通过主副线圈之间的电磁感应实现电压的变换。
变压器的结构主要由主线圈、副线圈和铁芯组成。
通过合理设计和选择不同匝数的线圈，可以实现不同变比的变压器，满足电网和电气设备对不同电压级别的需求。
变压器的结构及工作原理课件
变压器工作原理
变压器原理图（图3-1）
变压器工作原理
01
与电源相连的线圈，接收交流电能，称为一次绕组 用U1 ，I1，E1，N组的磁通量的相量为 Fm ,该磁通量称为主磁通;
02
与负载相连的线圈，送出交流电能，称为二次绕组 用U2，I2，E2 ，N2表示;
变压器工作原理
变压器的构造： 变压器主要由：铁芯、绕组、油箱、附件等组成。
变压器工作原理
变压器的主体构造： 铁芯 绕组
变压器工作原理
铁芯 铁心的作用 是变压器的主磁路 铁心的材料 0.35～0.5mm厚的硅钢片 铁心形式 电力变压器主要采用心式结构
小型变压器铁芯截面为矩形或方形，大型变压器铁芯截面为阶梯形，这是为了充分利用空间。
按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。
8
变压器工作原理
变压器的工作原理：
变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能
变压器的主要部件是一个铁心和套在铁心上的两个绕组。
变压器工作原理
变压器工作原理
下图是我们常见的两种变压器： 干式变压器 油浸式变压器
一般容量在630kVA以下的为小型电力变压器；800~6300kVA的为中型电力变压器；8000~63000kVA为大型电力变压器； 90000kVA及以上的为特大型电力变压器；
01
03
02
变压器工作原理
额定电压U1N/U2N
均指线值电压。原边额定电压U1N是指电源加在原绕组上的额定电压；副边额定电压U2N是指原边加额定电压副边空载时副绕组的端电压，单位有：伏（V）或千伏（kV）。
08
13-器身； 14-接地板；
09
变压器结构简介与工作原理

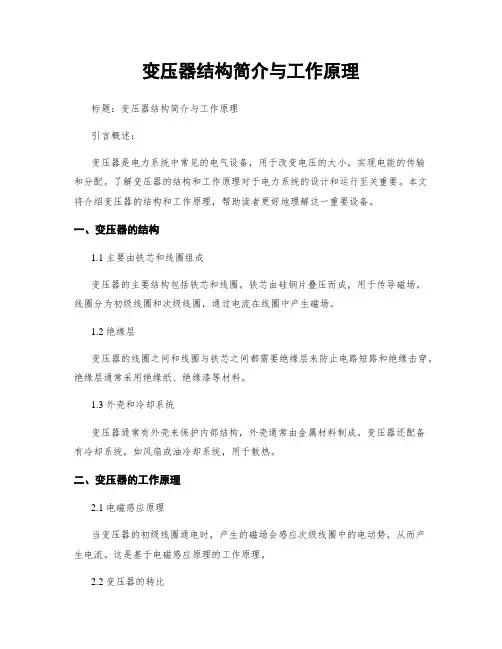

变压器结构简介与工作原理标题：变压器结构简介与工作原理引言概述：变压器是电力系统中常见的电气设备，用于改变电压的大小，实现电能的传输和分配。
了解变压器的结构和工作原理对于电力系统的设计和运行至关重要。
本文将介绍变压器的结构和工作原理，帮助读者更好地理解这一重要设备。
一、变压器的结构1.1 主要由铁芯和线圈组成变压器的主要结构包括铁芯和线圈。
铁芯由硅钢片叠压而成，用于传导磁场。
线圈分为初级线圈和次级线圈，通过电流在线圈中产生磁场。
1.2 绝缘层变压器的线圈之间和线圈与铁芯之间都需要绝缘层来防止电路短路和绝缘击穿。
绝缘层通常采用绝缘纸、绝缘漆等材料。
1.3 外壳和冷却系统变压器通常有外壳来保护内部结构，外壳通常由金属材料制成。
变压器还配备有冷却系统，如风扇或油冷却系统，用于散热。
二、变压器的工作原理2.1 电磁感应原理当变压器的初级线圈通电时，产生的磁场会感应次级线圈中的电动势，从而产生电流。
这是基于电磁感应原理的工作原理。
2.2 变压器的转比变压器的转比是初级线圈匝数与次级线圈匝数的比值。
根据转比的不同，变压器可以实现升压、降压或绝缘功能。
2.3 能量传输变压器通过磁场的感应实现能量的传输，将电能从一端传输到另一端。
这样可以实现电力系统中电压的调节和分配。
三、变压器的分类3.1 按用途分类变压器可以按用途分为配电变压器、整流变压器、隔离变压器等，用途不同结构也会有所不同。
3.2 按冷却方式分类变压器可以按冷却方式分为油浸式变压器、干式变压器等，不同的冷却方式适用于不同的环境和功率等级。
3.3 按结构分类变压器可以按结构分为壳式变压器、环氧树脂浇铸变压器等，不同结构适用于不同的安装场所和环境要求。
四、变压器的应用领域4.1 电力系统变压器在电力系统中起到核心作用，用于升压、降压、分配和传输电能，保障电力系统的正常运行。
4.2 工业领域变压器在工业领域中用于控制电压、调节电流，为各种设备提供合适的电源。
变压器结构简介与工作原理
变压器结构简介与工作原理一、变压器结构简介变压器是一种用来改变交流电压的电气设备，它由磁性材料和绕组组成。
常见的变压器结构主要包括铁芯、一次绕组、二次绕组和绝缘材料。
1. 铁芯：铁芯是变压器的主要结构部分，通常由硅钢片叠压而成。
它的作用是提供一个低磁阻的磁路，使磁场能够有效地传递。
2. 一次绕组：一次绕组是变压器中与输入电源相连的绕组，也称为原边绕组。
它通常由导电材料（如铜线）绕制而成，用于接收输入电源的电能。
3. 二次绕组：二次绕组是变压器中与负载设备相连的绕组，也称为副边绕组。
它的作用是将输入电能转换为适合负载设备使用的电能。
4. 绝缘材料：绝缘材料用于隔离和保护变压器的各个部分，防止电流泄漏和短路等故障发生。
常见的绝缘材料包括绝缘纸、绝缘漆和绝缘胶带等。
二、变压器工作原理变压器的工作原理基于电磁感应定律，即当变化的电流通过绕组时，会在铁芯中产生磁场，从而诱导出相应的电压。
1. 基本原理：变压器的基本原理是利用交流电的变化来产生磁场，进而诱导出电压。
当输入电源的交流电流通过一次绕组时，会在铁芯中产生磁场。
这个磁场会穿过二次绕组，从而在二次绕组中诱导出电压。
2. 变压器方程式：变压器的工作可以通过变压器方程式来描述。
根据变压器方程式，输入电压与输出电压之间的关系可以表示为：V1/N1 = V2/N2，其中V1和V2分别表示输入电压和输出电压，N1和N2分别表示一次绕组和二次绕组的匝数。
3. 变压器的步骤：变压器的工作包括以下几个步骤：a. 输入电源通过一次绕组，产生磁场；b. 磁场穿过铁芯，诱导出二次绕组中的电压；c. 输出电压通过二次绕组传递给负载设备。
4. 变压器的应用：由于变压器可以改变电压的大小，因此广泛应用于电力系统、工业生产和家庭用电等领域。
它可以将高电压输送到远距离，并在终端降低电压以供各种设备使用。
总结：变压器是一种用来改变交流电压的电气设备，由铁芯、一次绕组、二次绕组和绝缘材料等部分组成。
变压器的构造与工作原理
变压器的构造与工作原理变压器是一种利用电磁感应原理来变换交流电压和电流的电器设备。
它主要由铁心、线圈和外壳等构成。
下面将详细介绍变压器的构造和工作原理。
1.构造：（1）铁心：变压器的铁心通常采用高导磁性能的软磁材料，如硅钢片。
它将空气磁场集中，提高磁路的磁通密度，以增加变压器的效率。
（2）线圈：变压器的线圈包括两个部分，主线圈和副线圈。
主线圈通常连接到电源上，用于输入电能；副线圈通常连接到负载上，用于输出电能。
线圈由导电材料制成，通常是绝缘铜线。
（3）外壳：外壳是变压器的外部保护部分，通常由金属材料制成，具有防护、散热等功能。
2.工作原理：（1）变压器基本原理：变压器利用电磁感应原理工作。
当主线圈通电时，由于通过主线圈的电流在铁心中产生磁场，磁场会产生磁通（磁力线）。
（2）磁感应原理：根据法拉第电磁感应定律，在变压器中，当交流电通过主线圈时，它会产生变化的磁场。
而这个变化的磁场会先通过铁心再通过副线圈，从而在副线圈中产生感应电动势。
（3）变压器的运算原理：变压器转换电压的原理是基于励磁电流和互感。
即主线圈中的电流产生一个磁通，而这个磁通又能感应副线圈中的电动势，从而产生输出电压和电流。
（4）变比：根据变压器的运算原理，变压器的变比是主线圈和副线圈的匝数之比。
当主线圈的匝数大于副线圈时，变压器为升压变压器；反之，为降压变压器。
变压器的变比决定了输入电压和输出电压之间的关系。
变压器的工作过程：首先，交流电源的电流流过主线圈，产生电流的磁场。
磁场穿过铁心，再穿过副线圈，从而在副线圈中产生感应电动势。
副线圈中的感应电动势会导致电流的流动，从而产生输出电压和电流。
根据变压器的变比，输出电压可以是输入电压的升压或降压。
总结：变压器通过改变交流电的电压和电流来实现电能的传输和分配。
它的构造包括铁心、线圈和外壳等部分，而工作原理是基于电磁感应原理实现的。
变压器的工作过程是通过主线圈产生磁场，进而在副线圈中产生感应电动势，实现电能的输入和输出。
变压器的原理与结构
变压器的原理与结构嘿，朋友！您知道吗，变压器这玩意儿就像是一个神奇的魔法盒子，能把电的能量变来变去。
那它到底是怎么做到的呢？咱今儿就来好好聊聊变压器的原理与结构。
先来说说原理。
变压器啊，就好比是两个互相交流的小伙伴，一个把自己的东西分享给另一个，然后另一个再根据情况调整接收的多少。
电也是这样，通过电磁感应的神奇作用，在变压器里的初级线圈中通上电流，就会产生磁场。
这磁场就像一个调皮的小精灵，在铁芯里蹦跶来蹦跶去，然后在次级线圈中就感应出了电压。
您说神奇不神奇？这初级线圈和次级线圈的匝数比，那可决定了电压的大小。
匝数比越大，次级电压可能就越高；匝数比越小，次级电压可能就越低。
这不就跟咱们分糖果似的嘛，您要是分的份数多，每份就少点；分的份数少，每份就多点。
再瞧瞧变压器的结构，那也是相当有讲究。
铁芯就像是它的脊梁骨，支撑着整个变压器，让磁场能在里面顺利地穿梭。
这铁芯通常是用硅钢片叠成的，为啥呢？因为硅钢片导磁性能好，还能减少涡流损耗，就像给变压器穿上了一件节能的铠甲。
初级线圈和次级线圈呢，就像是绕在铁芯上的两条丝带，紧紧相依。
它们的材质一般是铜或者铝，导电性好，能让电流顺畅地流动。
而且这线圈缠绕的方式和匝数，那都是经过精心设计的，稍有差错，变压器可就没法好好工作啦。
还有啊，变压器还得有良好的绝缘措施。
毕竟电这东西可不是闹着玩的，要是漏电了，那可就麻烦大了。
所以绝缘材料就像是变压器的防护服，把电乖乖地限制在该在的地方。
您想想，要是没有变压器，咱们的生活得变成啥样？家里的电器可能没法正常工作，工厂的机器可能会罢工。
变压器虽然不那么起眼，但它在电力传输和使用中可是起着至关重要的作用呢！所以说，变压器这东西，原理看似简单，结构却暗藏玄机。
咱们得好好了解它，才能更好地利用电力带来的便利。
您说是不是这个理儿？。
变压器结构简介与工作原理
变压器结构简介与工作原理一、变压器结构简介变压器是一种电气设备，用于改变交流电的电压。
它由两个或者多个线圈组成，这些线圈通过磁场耦合在一起。
变压器的结构主要包括铁芯、一次线圈（也称为原边线圈）、二次线圈（也称为副边线圈）和绝缘材料。
1. 铁芯：铁芯是变压器的主要构成部份，通常由硅钢片叠压而成。
它的作用是提供一个低磁阻路径，以便磁场能够有效地传导。
2. 一次线圈：一次线圈是连接到电源的线圈，也称为原边线圈。
当电流通过一次线圈时，它会在铁芯中产生一个磁场。
3. 二次线圈：二次线圈是输出电压的线圈，也称为副边线圈。
当磁场通过二次线圈时，它会诱导出一个电压。
4. 绝缘材料：绝缘材料用于隔离和保护线圈，以防止电流泄漏和短路。
二、变压器工作原理变压器的工作原理基于法拉第电磁感应定律。
当一次线圈中的电流变化时，它会在铁芯中产生一个磁场。
这个磁场通过铁芯传导到二次线圈中，诱导出一个电压。
变压器的工作可以分为两个阶段：磁场建立阶段和磁场崩溃阶段。
1. 磁场建立阶段：当交流电通过一次线圈时，它会产生一个变化的磁场。
这个磁场在铁芯中建立，并通过铁芯传导到二次线圈中。
根据法拉第电磁感应定律，磁场的变化会诱导出一个电压。
2. 磁场崩溃阶段：当交流电的方向改变时，一次线圈中的电流也会改变。
这样，铁芯中的磁场也会崩溃，并诱导出一个反向的电压。
这个反向的电压可以通过适当的连接方式用于其他应用，例如降低电压或者提高电压。
变压器的工作原理可以用下面的公式表示：V1/N1 = V2/N2其中，V1和V2分别表示一次线圈和二次线圈的电压，N1和N2表示一次线圈和二次线圈的匝数。
根据这个公式，可以通过改变线圈的匝数比例来改变输出电压。
总结：变压器是一种用于改变交流电压的重要电气设备。
它的结构包括铁芯、一次线圈、二次线圈和绝缘材料。
变压器的工作原理基于法拉第电磁感应定律，通过在铁芯中产生和传导磁场来诱导出电压。
通过改变线圈的匝数比例，可以实现对输出电压的调节。
变压器的原理与结构
变压器的原理与结构变压器是一种用来改变交流电压的电气设备。
它主要由两个或多个线圈和一个铁芯组成。
变压器的原理是利用电磁感应现象将低压电流转变为高压电流，或者将高压电流转变为低压电流。
变压器的主要结构包括铁芯和线圈。
铁芯由铁片或硅钢片制成，它的作用是提供一个低磁阻路径，以便磁场能够集中在线圈之间传输。
铁芯的形状可以是矩形、环形、E形或U形等。
线圈分为一次线圈和二次线圈，一次线圈通常接入电源，而二次线圈则供电给负载。
变压器的工作原理是基于电磁感应现象。
当一次线圈通入交流电流时，它会产生一个交变的磁场，磁场通过铁芯传输到二次线圈，进而在二次线圈中产生电动势。
由于线圈的匝数比不同，所以产生的电压也不同。
一次线圈的匝数越多，二次线圈的电压就越高，匝数越少，电压就越低。
变压器的工作原理可以通过法拉第电磁感应定律和楞次定律来解释。
根据法拉第电磁感应定律，变压器中的磁场的变化会在线圈中产生电动势，根据楞次定律，电动势的方向使得通过电流的方向会产生磁场与外加磁场方向相反，这样二次线圈中的磁场就会产生电流。
变压器还需要一定的绝缘材料来防止能量损耗和短路。
常用的绝缘材料有绝缘漆和绝缘纸。
此外，变压器还配有冷却系统，以保持变压器在工作过程中的温度稳定。
变压器的应用非常广泛。
在电力系统中，变压器用于将高压输电线路上的电能转换为低压适合家庭和工业用的电能。
变压器还被用于电子设备和电子通信中，可以将其他设备输出的电压转换为适合设备需要的电压。
总之，变压器通过电磁感应原理将电能从一次线圈传输到二次线圈，通过改变线圈匝数比来改变电压大小。
它的结构包括铁芯和线圈，通过适当的绝缘材料和冷却系统来保证其工作效果和安全稳定。
变压器在电力系统和电子设备中起到了至关重要的作用。
变压器结构简介与工作原理
变压器结构简介与工作原理概述：变压器是一种电气设备，用于改变交流电的电压和电流。
它由两个或更多的线圈（称为绕组）和一个磁路铁芯组成。
本文将详细介绍变压器的结构和工作原理。
一、变压器结构：1. 铁芯：变压器的铁芯通常由硅钢片或镍铁合金制成。
它的主要作用是提供磁路，用于传导磁场。
铁芯由许多薄片叠加而成，以减少铁芯中的涡流损耗。
2. 一次绕组：一次绕组是变压器中的输入绕组，通常由较粗的导线制成。
它接收来自电源的电流，并产生磁场。
3. 二次绕组：二次绕组是变压器中的输出绕组，通常由较细的导线制成。
它接收来自一次绕组的磁场，并产生输出电压。
4. 绝缘层：绝缘层用于隔离绕组之间以及绕组与铁芯之间的电气接触，以防止电流短路和绝缘击穿。
5. 冷却系统：大型变压器通常配备冷却系统，以保持变压器在正常工作温度范围内。
冷却系统可以是自然冷却或强制冷却，常见的冷却介质包括油和冷却风扇。
二、变压器工作原理：变压器的工作原理基于法拉第电磁感应定律。
当一次绕组中的交流电流流过时，它会产生一个交变磁场。
这个交变磁场会穿过二次绕组，从而在二次绕组中感应出电压。
具体的工作过程如下：1. 输入电压：输入电源的交流电压施加在一次绕组上。
2. 磁场产生：一次绕组中的交流电流产生一个交变磁场。
3. 磁场传导：交变磁场通过铁芯传导到二次绕组。
4. 电压感应：交变磁场在二次绕组上感应出电压。
5. 输出电压：二次绕组的电压输出到负载中。
变压器的工作原理可以通过下述数学公式表示：V1 / V2 = N1 / N2 = I2 / I1其中，V1和V2分别代表一次绕组和二次绕组的电压，N1和N2分别代表一次绕组和二次绕组的匝数，I1和I2分别代表一次绕组和二次绕组的电流。
三、应用领域：变压器在电力系统中起着至关重要的作用。
它们用于输电、配电和电力转换。
以下是一些常见的应用领域：1. 电力输送：变压器用于将高压电能从发电厂输送到变电站，然后再通过变压器将电能分配到不同的用户。
变压器的基本结构及工作原理
单相壳式变压器
2）绕组
变压器的电路，一般用绝缘铜线或铝线绕制而成。有 同心式和交叠式两种形式。
同心式：高（外）、低（内）压绕组同心地绕在铁心 柱上，结构简单，制造方便。
交叠式：高低压绕组交叠放置，最上和最下为低压绕 组。漏阻抗较小，机械强度好，引线方便，在特殊变 压器上使用较多。
3）其他装置
∴ 在只讨论数量关系时，就有
u1 u2
=
e1 e2
=
N1 = n
N2
表明变压器初、次级绕组的电压比就等于它们的匝数比
n。这就是变压器的变压原理。
n＞1时，是降压变压器， n＜1时，是升压变压器， n=1时，
是隔离变压器。变比n是变压器运行的重要参数。
例： 已知某变压器的初级电压为220V，次级电压为36V，
例如一个带负载的变压器（虚框）
看作是一个新的负载。
Φ
R1 i1
i2
I2
u1
I1
+ e1
u1 e1
－
e2 + + +
N1
e2
u2 Z －
u－1N2
u2 －
ZL
Φσ1
Φσ2
(a) 变压器结构示意图 (b) 变压器的符号
则可得一个简化电路，负载为RLX。
u2 u1
R1 I1 ZLX
由于变压器的初、次级功率相等，所以有：
n=
ZLX ZL
衬底1课后练习：
壹
要将电压从220V变换为110V，现使用 一个原绕组匝数为2匝，副绕组匝数为1 匝的变压器，可不可以实现？
贰
变压器可以实现变压、变流、变换阻抗， 变压器可不可以变换电源频率？
变压器的基本原理和结构
第变 压 器
四的 应 用
章
电力系统中的应用
1
添加标题
电压调节
2
添加标题
变压器在电力系统中用于调节电压，以
满足不同负荷的需求。
3
添加标题
能量传输
4
添加标题
变压器是电力传输的重要设备，用于将
电能从一个地方传输到另一个地方。
5
添加标题
系统隔离
6
添加标题
变压器在电力系统中起到隔离高压和低
压的作用，保障操作人员的安全。
三相变压器主 要用于三相交 流电源的转换， 其结构复杂， 效率高。
详细描述
总结词
特种变压器
总结词
特种变压器是针对特定需求设计的变压器，具有特殊用 途和功能。
详细描述
特种变压器包括整流变压器、滤波变压器、电炉变压器、 试验用高压变压器等。这些变压器具有特定的结构和功 能，以满足特定应用的需求。例如，整流变压器用于整 流电路中，将交流电转换为直流电；滤波变压器用于滤 波电路中，消除电路中的谐波干扰；电炉变压器用于电 炉中，提供高温加热；试验用高压变压器用于高压测试 和实验中，提供高电压测试信号。
故障诊断与处理
对变压器出现的故障进行诊断，找出原因，采取相应的处理措施。
预防性维护
通过定期的预防性维护，降低变压器故障的发生率。
建立维护档案
对变压器的维护情况进行记录，建立完整的维护档案。
提高操作人员技能
加强操作人员的培训，提高其技能水平，确保正确操作和维护变压器。
THANKWSAFTCOHRING
变压器的清洁与保养
清洁变压器外壳
定期对变压器外壳进行清洁，去除灰尘和污 垢，保持外观整洁。
更换密封件
配电变压器的原理及结构
配电变压器的原理及结构
原理：
结构：
1.铁心：变压器的主要部件，由优质硅钢片叠制而成。
铁心的作用是加强磁场，并减小铁损耗。
2.初级线圈：由一根或多根绕在铁心上的导线组成，用于接收高压电能。
3.次级线圈：绕在与初级线圈相同的铁心上，用于输出低压电能。
4.绝缘层：用于绝缘初级线圈和次级线圈之间，以防止电流短路。
5.冷却装置：为了散热，配电变压器通常配备冷却风扇或冷却油，以保持变压器的温度在安全范围内。
6.终端板：用于连接配电变压器与其他电力设备的导线。
工作过程：
当高压线圈通电时，高压电流在初级线圈中流动，形成强磁场。
这个磁场也会穿透铁心，并通过感应作用，在次级线圈中诱发出电流。
由于比例关系，次级线圈中的电压将比初级线圈中的电压低。
通过合适的设计，可以实现电压降的步骤性变化，以满足不同用电需求。
应用：
总结：
配电变压器的工作原理基于电磁感应的原理，通过通过感应作用将高
压电能转换为低压电能。
其结构包括铁心、初级线圈、次级线圈、绝缘层、冷却装置和终端板等。
配电变压器在电力系统中起到非常重要的作用，通
过将高压电能转换为低压电能，以满足不同用电需求。
变压器的主要结构和工作原理
变压器的主要结构和工作原理引言概述：变压器是电力系统中常见的电力设备之一，它在电能传输和分配中起着重要的作用。
本文将详细介绍变压器的主要结构和工作原理，以帮助读者更好地理解和应用变压器。
正文内容：一、变压器的主要结构1.1 主要结构组成- 主要由铁芯、一次绕组和二次绕组组成。
- 铁芯是变压器的主要磁路部分，通常由硅钢片叠压而成，以减小磁导率和磁阻。
- 一次绕组是输入侧的绕组，通常由导电材料绕制而成。
- 二次绕组是输出侧的绕组，也由导电材料绕制而成。
1.2 绝缘和冷却系统- 变压器的绝缘系统是保证安全运行的关键，通常使用绝缘材料将绕组和铁芯分隔开。
- 冷却系统对于变压器的正常运行至关重要，常见的冷却方式有自然冷却和强制冷却。
1.3 外壳和配电设备- 变压器通常有一个外壳，用于保护内部部件免受外界环境的影响。
- 配电设备包括开关、熔断器和保护装置等，用于控制和保护变压器的正常运行。
二、变压器的工作原理2.1 电磁感应原理- 变压器的工作基于电磁感应原理，当一次绕组通入交流电时，会在铁芯中产生交变磁场。
- 交变磁场会感应二次绕组中的电动势，从而使电能从一次绕组传递到二次绕组。
2.2 变压器的变压比- 变压器的变压比是指输入电压与输出电压之间的比值，可以通过绕组的匝数比来确定。
- 变压器可以实现电压的升高或降低，根据需要选择合适的变压比。
2.3 损耗和效率- 变压器在工作过程中会产生一定的损耗，包括铁损耗和铜损耗。
- 效率是衡量变压器性能的重要指标，可以通过输出功率与输入功率的比值来计算。
三、变压器的应用领域3.1 电力系统- 变压器在电力系统中用于电能传输和分配，将发电厂产生的高压电能转换为适用于用户的低压电能。
- 在输电过程中，变压器可以实现电压的升高，减少输电损耗。
3.2 工业领域- 变压器在工业领域中广泛应用于电力设备、机械设备和照明系统等。
- 它可以为各种设备提供合适的电压和电流，满足工业生产的需求。
变压器的基本结构及其工作原理
变压器的基本结构及其工作原理变压器是电力系统中常见的一种电气设备，用于改变交流电的电压。
它是由两个或多个密封绕组组成的，通常由铁芯包围着。
这些绕组可分别接通电源和负载。
1.铁芯：变压器的铁芯一般由硅钢片制成。
它的主要作用是提供一个低磁阻的磁通路径，使磁通能够有效地通过绕组。
2.一次绕组：一次绕组通常连接到电源，并产生一个交变电场。
它的作用是将电能传输到二次绕组。
3.二次绕组：二次绕组通常与负载相连，产生一个交变电场。
它的作用是将一次绕组输入的电能转化为不同电压级别的输出。
4.绝缘材料：绝缘材料用来隔离绕组，以防止电流短路和漏电。
常见的绝缘材料包括绝缘纸、绝缘油和绝缘胶。
变压器的工作原理如下：当一次绕组上加上交流电源时，由于交变电流的存在，磁场也会随之变化。
这个变化的磁场会在铁芯中产生磁通，然后穿过二次绕组。
由于电磁感应的原理，通过二次绕组的磁通会在其中产生交变电压。
这样，输入到一次绕组的电能就被传输到二次绕组，并以不同的电压形式输出。
根据电磁感应定律，变压器的输出电压与输入电压的比值取决于两个绕组的绕组比。
例如，如果二次绕组的绕组比为1:2，那么输出电压就是输入电压的两倍。
而如果绕组比为2:1，输出电压就是输入电压的一半。
变压器的工作原理可以通过以下两个重要的物理规律解释：1.法拉第电磁感应定律：它表明当一个导体中的磁通发生变化时，会在该导体上产生感应电动势。
在变压器中，一次绕组的交变电流产生的磁场变化会导致二次绕组中的感应电动势。
2.洛伦兹力定律：它表明当电流通过导体时，会在导体周围产生磁场。
在变压器中，一次绕组中的交变电流会产生磁场，这个磁场通过铁芯和二次绕组，最终产生感应电动势。
总的来说，变压器通过电磁感应的原理将输入电能转化为不同电压级别的输出。
它在电力系统中起到了重要的作用，使电能的输送和分配更加高效和安全。
变压器的原理和结构是什么
变压器的原理和结构是什么变压器是一种能够通过电磁感应来改变输入电压和输出电压比例的电器设备。
它由主要由两个线圈构成：一个是输入线圈也称为原线圈或一次线圈，另一个是输出线圈也称为副线圈或二次线圈。
变压器的主要原理是利用电磁感应的法则。
变压器的工作原理是基于法拉第电磁感应定律和电磁互感作用。
当输入线圈中通过交流电流时，产生的磁场会穿越输出线圈，从而在输出线圈中感应出电动势。
这个电动势的大小取决于输入和输出线圈的匝数比例以及输入电流的变化情况。
变压器通过改变输入线圈和输出线圈的匝数比例来改变输入电压和输出电压的比例。
当输入线圈的匝数较少时，输出线圈的电压会比输入线圈的电压高，这被称为升压变压器。
当输入线圈的匝数较多时，输出线圈的电压会比输入线圈的电压低，这被称为降压变压器。
变压器的结构分为两个主要部分：铁芯和线圈。
铁芯是由磁性材料制成的，通常是硅钢片或镍铁合金。
它的主要功能是导磁，从而增强磁场的强度。
线圈是由绝缘导体制成的，将线圈绕在铁芯上。
输入线圈和输出线圈分别绕在铁芯的不同部分上，彼此之间通过互感耦合实现能量的传递。
变压器通常还包括冷却系统和保护装置。
冷却系统可以通过风扇或冷却油来散热，保护装置主要用于检测和保护变压器在过载、短路或其他故障情况下的安全运行。
变压器的工作过程可以分为两个阶段：磁场建立和磁场感应。
在磁场建立阶段，当输入线圈中通过电流时，会在铁芯中产生磁场，并逐渐扩散到输出线圈中。
在磁场感应阶段，输出线圈中的磁场会与输入线圈中的磁场相互作用，导致输出线圈中感应出电动势。
变压器的效率可以通过以下公式表示：效率=输出功率/输入功率×100%其中，输出功率是指输出电压和电流的乘积，输入功率是指输入电压和电流的乘积。
总之，变压器是基于电磁感应原理的一种用于改变电压比例的电器设备。
它由铁芯和线圈组成，能够通过磁场建立和磁场感应的过程来实现输入电压和输出电压的变换。
变压器在能源传输、电力系统和电子设备中广泛应用，是现代电气工程中不可或缺的重要组成部分。
变压器结构原理
变压器结构原理变压器是电力系统中常见的电气设备，主要用于改变交流电的电压，传输和分配电能。
它通过电磁感应的原理来实现电压的转换。
本文将介绍变压器的结构和工作原理。
一、变压器结构1. 磁芯：变压器的磁芯是由高导磁性材料制成的，主要用于集中磁通和增加磁通密度。
常见的磁芯材料包括硅钢片和铁氧体等。
2. 一次绕组：一次绕组是变压器的输入侧绕组，由若干匝的导线绕制而成。
它连接输入电源，承受输入电流。
3. 二次绕组：二次绕组是变压器的输出侧绕组，由若干匝的导线绕制而成。
它连接负载设备，输出变压器转换后的电压。
4. 绕组屏：绕组屏用于支撑和固定一次绕组和二次绕组，保证它们在变压器内部的位置和间隔。
5. 绝缘：变压器的绕组和磁芯之间通过绝缘材料隔开，以防止电流短路和绝缘击穿。
二、变压器工作原理变压器的工作原理基于电磁感应现象。
当一次绕组通电时，通过绕组的电流会在磁芯中产生磁场。
这个磁场会沿着磁芯传递，并感应在二次绕组中。
由于磁感应线圈的变化，二次绕组中也会产生电流。
变压器的工作原理可以用下面的公式表示：N1/N2 = V1/V2 = I2/I1其中，N1和N2分别表示一次绕组和二次绕组的匝数，V1和V2分别表示一次绕组和二次绕组的电压，I1和I2分别表示一次绕组和二次绕组的电流。
根据这个公式，变压器可以实现不同电压的转换。
通过改变绕组的匝数比例，可以使输入电压升高或降低。
例如，当N1大于N2时，输出电压会降低，实现 step-down 变压器；反之，当N1小于N2时，输出电压会升高，实现 step-up 变压器。
此外，变压器的效率也是一个重要的参数。
变压器的效率定义为输出功率与输入功率的比值。
高效率的变压器能够减少能量损耗，提高整个电力系统的效能。
三、总结变压器是通过电磁感应的原理来实现电压转换的设备。
它由磁芯、一次绕组、二次绕组、绕组屏和绝缘材料等部分构成。
通过改变绕组的匝数比例，变压器可以实现输入电压向上或向下的转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、变压器的阻抗变换作用
+
I 1
I 2
Z
I 1
U 1
– 由图可知：
U 2
–
+
U 1
–
+
Z
U1 U2 Z Z I1 I2 U 1 KU 2 2 U2 2 Z K K Z 结论： 变压器一次 I2 I1 I2 侧的等效阻抗模， K
电机与电气控制—变压器
三、 变压器的空载运行
4、空载电流和空载损耗
空载电流
作用与组成
产生主磁通
无功分量Iq ：不消耗功率
补偿变压器的空载损耗
有功分量Id ：消耗功率
即： I0 Iq Id 性质和大小 空载电流一般只占额定电流的（2～10）％，而 Id<10％I0，因此I0≈Iq，所以空载电流I0主要用来建 立主磁通，称作励磁电流。
U 1
X
E 2
E 1σ
E 2
ZL
x
R1I 1 E
1
1、电磁关系
U 1 I 1
1
NI F 1 1 1 N I F 2 2 2
U 2
电机与电气控制—变压器
I 2
NI F 0 1 0
0 2
E 1
E 2
电机与电气控制—变压器
三、 变压器的空载运行
4、空载电流和空载损耗
空载损耗
变压器空载时没有输出功率，一次绕组从电源 中吸取了少量的电功率p0，都消耗在其内部，称为 空载损耗。
它用来补偿铁心中的铁损耗pFe和极少量的绕 组铜损耗pCu。由于I0和线圈电阻r1很小，因而空载 损耗可近似等于铁损耗。 故可认为变压器的空载损耗就是变压器的铁心损耗。
心式和壳式，电力变压器主要用心式
电机与电气控制—变压器
一、结构
1、铁心-心式 2、铁心-壳式
电机与电气控制—变压器
一、结构
壳式
电机与电气控制—变压器
心式
一、结构
主要部件：铁心和套在铁心上的绕组。 特点：两绕组只有磁耦合没电联系。 2、绕组 （1）作用：变压器的电路部分 （2）材料：一般用绝缘铜线或铝线（扁线或圆线） 绕制而成，也称线圈。 （3）分类：
N2 1 大小关系： I1 I2 = N1 = k 相位关系： I1与 I2 相位相反。
电机与电气控制—变压器
四、 变压器的负载运行
3、变流 大小关系：
I1 N2 1 I2 = N1 = k
相位关系： I1与 I2 相位相反。 结论： 1、一二次绕组的电流大小与匝数成反比。 2、改变匝数比，就能改变输出电流。
电机与电气控制—变压器
例 2：
解：（1） 36V/60W， 5个
（ 2） （3）灯泡点亮时，变压器二次绕组电流
P 60 I2 5 5 8.33A U2 36 则一次绕组电流
电机与电气控制—变压器
N2 135 I1 I 2 8.33 1.36A N1 825
例 3：
例 ： 设 交 流 信 号 源 电 压 U 100 V ， 内 阻 Ro 800 Ω ，负载 RL 8 Ω 。 （1）将负载直接接至信号源，负载获得多大功率？ （ 2）经变压器进行阻抗匹配，求负载获得的最大功 率是多少？变压器变比是多少？
d 0 e1 N1 dt -N1 m cost N1 m sin(t 900 ) 2fN1 m sin(t 90 )
0
相量:
j 4.44 fN E 1 1 m
结论：当主磁通按正弦规律变化时， 所产生的一次主电动势也按正弦规 律变化，相位上滞后主磁通 。 900
E1m sin(t 900 )
电机与电气控制—变压器
三、 变压器的空载运行
2、感应电势—主磁通的感应电势 同理：
有效值：
d 0 e2 N 2 dt 2fN 2 m sin(t 900 ) E2 m sin(t 90 )
0
E2 m E2 2 4.44 fN 2 m
E 2 RI
2 2
四、 变压器的负载运行
2、磁势平衡方程 根据恒磁通原理，由空载到负载运行，主磁通 基本不变，因此有磁势平衡方程： 即： 3、变流
F F F 1 2 0 N I N I N1 I 1 2 2 1 0
N2 I1 =－ I N1 2
N I 0 忽略I0，则 N1 I 1 2 2
变压器的运行与应用
案例一：市电如何给24V小灯泡供电？
我们国家民用统一供电均为220V，那么如何使 额定电压不是220V的电器设备正常工作呢？
变压器就能如何传输的？
升 压 110 kV、220 kV 变 远距离输电 电能 10 kV 压 330 kV、500kV 器 电机与电气控制—变压器
相量:
j 4.44 fN E 2 2 m
电机与电气控制—变压器
三、 变压器的空载运行
3、变比 空载时，I2=0
一、二次绕组电压方程 一次绕组：
E E I R U 1 1 1 0 1
因此：
U1 E1
二次绕组： U 2 E2
因此：
U 2 E2
感应原理工作，将一种电压 等级的交流电能变换成同频 率的另一种电压等级的交流 电能的静止的电机。
电机与电气控制—变压器
概 述 二、变压器的功能
变电压：电力系统
变电流：电流互感器
变阻抗：电子电路中的阻抗匹配
电机与电气控制—变压器
概 述 三、变压器的分类
电力变压器 按用途分 仪用变压器 整流变压器 按相数分 电压互感器 电流互感器 、 按冷却方式： 干式 油浸式
U1 Z I1
Z K Z
2
变压器的阻抗变换作用常用于电子电 路中，解决电路的阻抗匹配问题。
电机与电气控制—变压器
例 1：
低压照明变压器一次绕组匝数 N1=1210 匝，一次绕组电压 U1=220V，现要求二次绕组输出电压U2=36V，求二次绕组匝数 N2及变比K。
解： U1 N1
U2
三相变压器 单相变压器
双绕组变压器 自耦变压器、 三绕组变压器、
按结构分
电机与电气控制—变压器
变压器的结构和工作原理
变压器的认识
★1.单相变压器的结构
★2.变压器的基本工作原理
★3.变压器的空载运行
★4.变压器的负载运行
电机与电气控制—变压器
一、结构
主要部件：铁心和套在铁心上的绕组。
U1
u1
接电源
Z K Z
2
电机与电气控制—变压器
为二次侧所带负载 的阻抗模的K 2 倍。
五、变压器的阻抗变换作用
+
I 1
I 2
Z
I 1
U 1
– 由图可知：
U 2
–
+
U 1
–
+
Z
U2 Z I2 U 1 KU 2 2 U2 2 Z K K Z I2 I1 I2 K
U2
接负载
u2
特点：两绕组只有磁耦合没电联系。
电机与电气控制—变压器
一、结构
主要部件：铁心和套在铁心上的绕组。 特 点：两绕组只有磁耦合没电联系。
1、铁心 （1）作用：
既是磁路，也是套装绕组的骨架，由铁心 柱（套有绕组）和铁轭（形成闭合磁路）
（2）材料：
由0.35～0.5mm厚硅钢片叠成
（3）分类：
u1 Φ 1σ
e1
e2
e1σ
作用上 主：起传递能量的作用， 漏：起漏抗压降作用。
性质上 Φ0与I0成非线性关系， Φ1σ与I0成线性关系；
电机与电气控制—变压器
三、 变压器的空载运行
2、感应电势—主磁通的感应电势 设 0 = m sinωt，则
有效值：
E1m E1 2 2fN1 m 2 4.44 fN1 m
N2
U2 36 N2 N1 1210 198 匝 U1 220
N1 1210 K 6.1 N 2 198
电机与电气控制—变压器
例 2：
现有三种规格的白炽灯：36V/500W，36V/60W， 220V/60W，另有一台额定容量SN=300V.A、电压为 220V／36 V的变压器，问： （1）上述三种白炽灯中，哪种可以接在该变压器的 二次侧使用？最多能接这种规格的白炽灯几个？ （2）此变压器一次绕组的匝数是825匝，求二次绕 组的匝数是多少？ （3）二次侧灯泡点亮时，变压器一次、二次绕组中 的电流各为多少？
分析： 最大功率输出的条件：
电机与电气控制—变压器
R0 RL
例 3：
例 ： 设 交 流 信 号 源 电 压 U 100 V ， 内 阻 Ro 800 Ω ，负载 RL 8 Ω 。 （1）将负载直接接至信号源，负载获得多大功率？ （ 2）经变压器进行阻抗匹配，求负载获得的最大功 率是多少？变压器变比是多少？
二、单相变压器的基本工作原理
主要部件：铁心和绕组。 特点：两绕组只有磁耦合没电联系。
U1
1、一次侧绕组通交 流电。
u1
ZL
i1
e1
i2
e2 u 2
2、产生交变的磁场。
u1
U2
u2
一次绕组
二次绕组
e1 N1 U 1 e2 N 2 U 2
电机与电气控制—变压器
3、由电磁感应定律 可知，交变磁通在一 次、二次绕组中都会 产生交变感应电动势。 4、二次绕组向外电 路供电。
一次绕组 二次绕组
电机与电气控制—变压器
