变压器结构及工作原理
变压器结构简介与工作原理
变压器结构简介与工作原理一、变压器结构简介变压器是一种用来改变交流电压的电气设备，由于其结构简单、使用方便以及功率传输效率高等优点，被广泛应用于电力系统、工业生产和家庭用电等领域。
下面将详细介绍变压器的结构。
1. 主要构件(1) 铁心：变压器的铁心是由硅钢片叠压而成，用于提供磁路，减小磁阻，提高磁通的传导效率。
(2) 绕组：变压器的绕组是由导线绕制而成，分为高压绕组和低压绕组。
高压绕组用于接收高电压输入，低压绕组用于输出降压后的电压。
(3) 绝缘材料：绝缘材料用于隔离绕组和铁心，防止电流短路和漏电。
(4) 冷却系统：变压器中会产生一定的热量，为了保证变压器的正常运行，需要采用冷却系统进行散热，常见的冷却方式有自然冷却和强制冷却。
2. 结构类型根据变压器的用途和结构特点，可以分为多种类型，常见的有：(1) 功率变压器：用于电力系统中的电压变换和功率传输。
(2) 隔离变压器：用于隔离高压和低压电路，保护人身安全。
(3) 自耦变压器：通过共享一部份绕组来实现电压变换。
(4) 调压变压器：用于调节电压，保持输出电压的稳定性。
二、变压器工作原理变压器的工作原理是基于电磁感应的原理，通过变换磁场的方式来改变电压。
下面将详细介绍变压器的工作原理。
1. 电磁感应根据法拉第电磁感应定律，当磁通量发生变化时，会在导体中产生感应电动势。
变压器利用这一原理，通过交变电流在绕组中产生交变磁场，从而在另一绕组中诱导出相应的电动势。
2. 工作过程(1) 高压绕组：当高压绕组接通交流电源时，高压绕组中的电流会产生交变磁场，磁场的变化会通过铁心传导到低压绕组。
(2) 磁感应耦合：由于铁心的导磁性，磁场会在铁心中形成闭合磁路，从而将磁感应耦合到低压绕组。
(3) 低压绕组：低压绕组中的电流受到磁感应的影响，产生相应的感应电动势，输出降压后的电压。
3. 变压比变压器的变压比是指高压绕组与低压绕组的匝数之比。
根据电磁感应定律，变压比等于高压绕组与低压绕组的电压之比，即：变压比 = 高压绕组匝数 / 低压绕组匝数通过调整绕组的匝数比例，可以实现不同的电压变换。
变压器的结构和工作原理
变压器的结构和工作原理

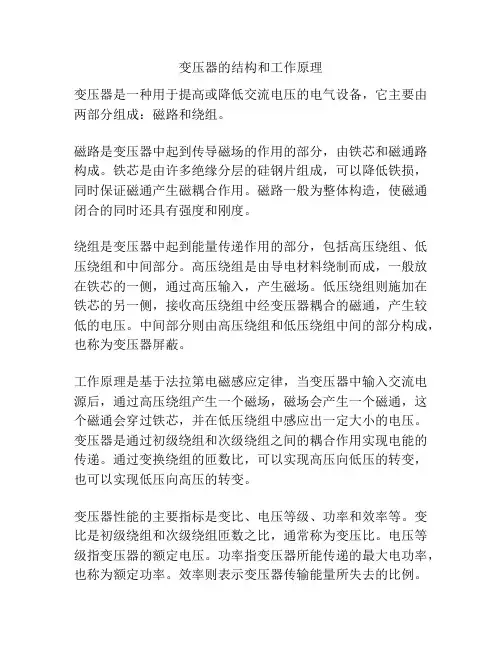

变压器是一种用于提高或降低交流电压的电气设备，它主要由两部分组成：磁路和绕组。
磁路是变压器中起到传导磁场的作用的部分，由铁芯和磁通路构成。
铁芯是由许多绝缘分层的硅钢片组成，可以降低铁损，同时保证磁通产生磁耦合作用。
磁路一般为整体构造，使磁通闭合的同时还具有强度和刚度。
绕组是变压器中起到能量传递作用的部分，包括高压绕组、低压绕组和中间部分。
高压绕组是由导电材料绕制而成，一般放在铁芯的一侧，通过高压输入，产生磁场。
低压绕组则施加在铁芯的另一侧，接收高压绕组中经变压器耦合的磁通，产生较低的电压。
中间部分则由高压绕组和低压绕组中间的部分构成，也称为变压器屏蔽。
工作原理是基于法拉第电磁感应定律，当变压器中输入交流电源后，通过高压绕组产生一个磁场，磁场会产生一个磁通，这个磁通会穿过铁芯，并在低压绕组中感应出一定大小的电压。
变压器是通过初级绕组和次级绕组之间的耦合作用实现电能的传递。
通过变换绕组的匝数比，可以实现高压向低压的转变，也可以实现低压向高压的转变。
变压器性能的主要指标是变比、电压等级、功率和效率等。
变比是初级绕组和次级绕组匝数之比，通常称为变压比。
电压等级指变压器的额定电压。
功率指变压器所能传递的最大电功率，也称为额定功率。
效率则表示变压器传输能量所失去的比例。
变压器结构简介与工作原理

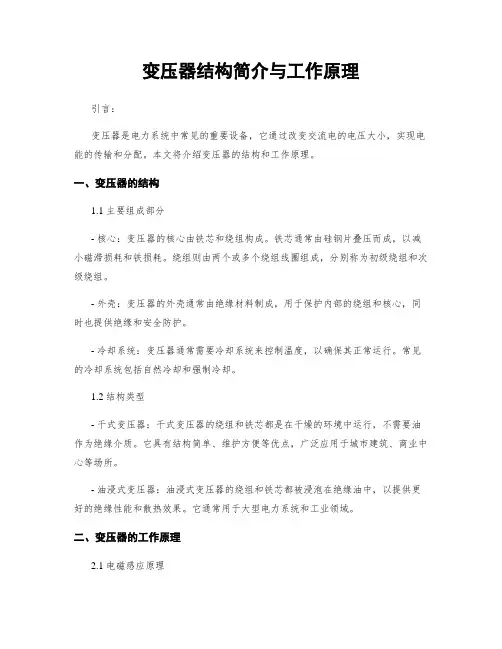

变压器结构简介与工作原理引言：变压器是电力系统中常见的重要设备，它通过改变交流电的电压大小，实现电能的传输和分配。
本文将介绍变压器的结构和工作原理。
一、变压器的结构1.1 主要组成部分- 核心：变压器的核心由铁芯和绕组构成。
铁芯通常由硅钢片叠压而成，以减小磁滞损耗和铁损耗。
绕组则由两个或多个绕组线圈组成，分别称为初级绕组和次级绕组。
- 外壳：变压器的外壳通常由绝缘材料制成，用于保护内部的绕组和核心，同时也提供绝缘和安全防护。
- 冷却系统：变压器通常需要冷却系统来控制温度，以确保其正常运行。
常见的冷却系统包括自然冷却和强制冷却。
1.2 结构类型- 干式变压器：干式变压器的绕组和铁芯都是在干燥的环境中运行，不需要油作为绝缘介质。
它具有结构简单、维护方便等优点，广泛应用于城市建筑、商业中心等场所。
- 油浸式变压器：油浸式变压器的绕组和铁芯都被浸泡在绝缘油中，以提供更好的绝缘性能和散热效果。
它通常用于大型电力系统和工业领域。
二、变压器的工作原理2.1 电磁感应原理- 变压器的工作基于电磁感应原理。
当交流电通过初级绕组时，产生的磁场会穿过铁芯并感应次级绕组中的电流，从而实现能量的传输。
2.2 变压器的变比- 变压器的变比是指初级绕组和次级绕组的匝数比。
根据变比的不同，变压器可以实现升压、降压或维持电压不变。
2.3 能量传输和损耗- 变压器通过电磁感应将电能从初级绕组传输到次级绕组，实现电压的变换。
在能量传输过程中，会有一定的电阻损耗和磁滞损耗，需要通过冷却系统来控制温度并确保变压器的安全运行。
三、变压器的应用领域3.1 电力系统- 变压器在电力系统中起到关键作用，用于输电和配电。
它将发电厂产生的高电压电能升压后输送到输电线路，再经过变电站降压分配给用户。
3.2 工业领域- 变压器在工业领域中广泛应用，用于供电、电机启动、电炉加热等。
它可以根据不同设备的电压要求，提供合适的电能供应。
3.3 交通运输- 变压器也被用于交通运输领域，如电动列车、电动汽车等，用于变换电能的电压和频率，以满足不同设备的需求。
变压器的结构及工作原理
变压器的结构及工作原理变压器是一种通过电磁感应原理将交流电能从一组线圈传递到另一组线圈的传输设备，通常用于调节电压、改变电流大小等。
它的结构简单，主要由铁芯、一组或多组绕组、绝缘材料等部件组成。
一、变压器性能参数（一）变比变比是变压器一个最基本的性能参数，指输入和输出绕组匝数之间的比值，用公式K = V2/V1表示。
（二）额定容量变压器的额定容量是指变压器所能承受的最大负荷功率。
常用的容量单位是千伏安（kVA）。
（三）额定电压额定电压是指变压器在额定容量和当前工作状态下的电压。
通常有一组或多组额定电压。
（四）铁损与漏损变压器的损耗包括铁损和漏损。
铁损是指由铁芯磁化导致的能量损失，主要与铁芯材料和变压器磁通密度相关。
漏损是指由于电磁感应原理，当磁通穿过绕组时，部分电能损失在空气中而不被转化为传输能量。
二、变压器的工作原理变压器的工作原理基于电磁感应原理。
在一个变压器中，两组线圈，即一个输入和一个输出绕组，通过铁核连接在一起。
当输入绕组中有交流电流通过时，它会产生一个交变磁场，这个磁场是通过铁芯传导的。
这个磁场切割了输出绕组中的导线，导致感应电势在输出绕组中产生。
这个感应电势的大小取决于输入和输出绕组之间的比例，即一个变比K。
输出电流大小取决于输入电流、变比K 以及输出绕组的匝数。
三、变压器的类型（一）依据用途分为电力变压器和电子变压器。
电力变压器用于输送和分配电力；而电子变压器用于电子系统和设备中。
两种变压器的主要区别在于它们的额定容量和电气参数。
（二）依据结构分为壳式变压器和开式变压器。
壳式变压器是将包覆绕组的镀铁钢壳密封，开式变压器没有钢壳覆盖；它的绕组以及引出线圈在空气中。
壳式变压器广泛应用于需要进行大功率变换的场合，例如电力输配电子系统；而开式变压器则被广泛用于电力设备，例如显示器、计算机等。
变压器是一种基于电磁感应原理工作的装置，主要将交流电能从一组线圈传递到另一组线圈。
它们的设计使得它们可以在不改变电气能源特性的前提下改变电压和电流大小。
变压器的结构及工作原理

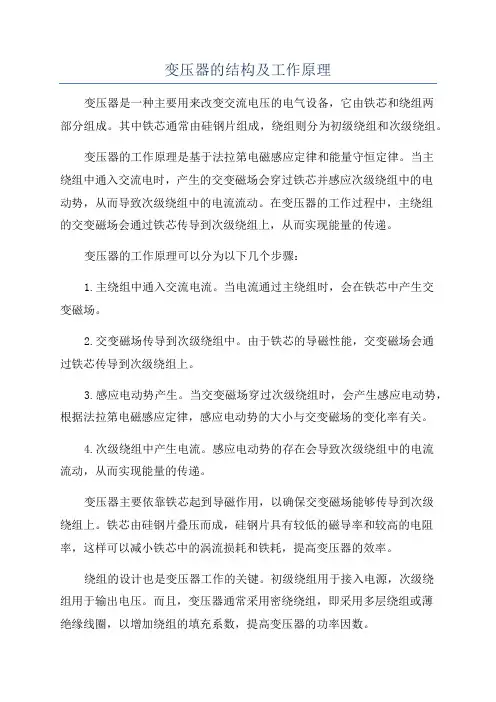

变压器的结构及工作原理变压器是一种主要用来改变交流电压的电气设备，它由铁芯和绕组两部分组成。
其中铁芯通常由硅钢片组成，绕组则分为初级绕组和次级绕组。
变压器的工作原理是基于法拉第电磁感应定律和能量守恒定律。
当主绕组中通入交流电时，产生的交变磁场会穿过铁芯并感应次级绕组中的电动势，从而导致次级绕组中的电流流动。
在变压器的工作过程中，主绕组的交变磁场会通过铁芯传导到次级绕组上，从而实现能量的传递。
变压器的工作原理可以分为以下几个步骤：1.主绕组中通入交流电流。
当电流通过主绕组时，会在铁芯中产生交变磁场。
2.交变磁场传导到次级绕组中。
由于铁芯的导磁性能，交变磁场会通过铁芯传导到次级绕组上。
3.感应电动势产生。
当交变磁场穿过次级绕组时，会产生感应电动势，根据法拉第电磁感应定律，感应电动势的大小与交变磁场的变化率有关。
4.次级绕组中产生电流。
感应电动势的存在会导致次级绕组中的电流流动，从而实现能量的传递。
变压器主要依靠铁芯起到导磁作用，以确保交变磁场能够传导到次级绕组上。
铁芯由硅钢片叠压而成，硅钢片具有较低的磁导率和较高的电阻率，这样可以减小铁芯中的涡流损耗和铁耗，提高变压器的效率。
绕组的设计也是变压器工作的关键。
初级绕组用于接入电源，次级绕组用于输出电压。
而且，变压器通常采用密绕绕组，即采用多层绕组或薄绝缘线圈，以增加绕组的填充系数，提高变压器的功率因数。
变压器的工作原理可以从能量守恒定律的角度进行解释。
主绕组中的电能通过变压器的磁场传导到次级绕组上，在这个过程中，电能的电压和电流比例发生改变。
根据能量守恒定律，变压器的输入功率等于输出功率，即：输入功率=输出功率输入电流×输入电压=输出电流×输出电压这就是变压器的工作原理。
根据变压器的匝比可以改变输出电压和电流的大小，从而实现对电能的改变和传输。
总之，变压器是一种利用电磁感应原理实现电压变换的电气设备。
它的工作原理基于法拉第电磁感应定律和能量守恒定律，通过铁芯和绕组的结构设计，实现输入电能到输出电能的转换。
变压器的结构和工作原理

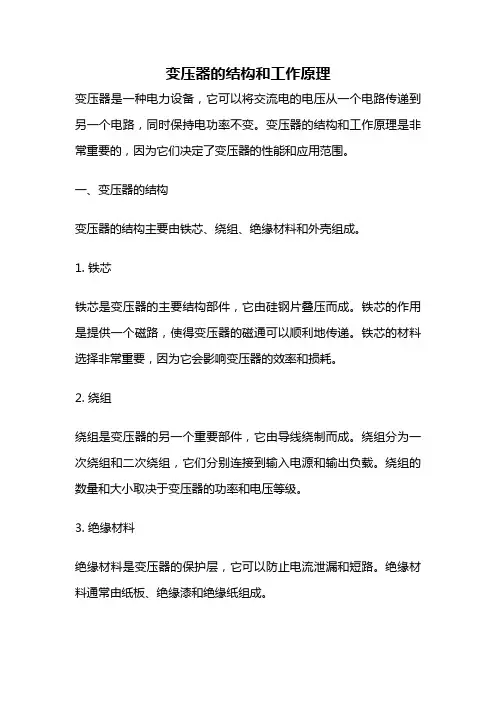

变压器的结构和工作原理变压器是一种电力设备，它可以将交流电的电压从一个电路传递到另一个电路，同时保持电功率不变。
变压器的结构和工作原理是非常重要的，因为它们决定了变压器的性能和应用范围。
一、变压器的结构变压器的结构主要由铁芯、绕组、绝缘材料和外壳组成。
1. 铁芯铁芯是变压器的主要结构部件，它由硅钢片叠压而成。
铁芯的作用是提供一个磁路，使得变压器的磁通可以顺利地传递。
铁芯的材料选择非常重要，因为它会影响变压器的效率和损耗。
2. 绕组绕组是变压器的另一个重要部件，它由导线绕制而成。
绕组分为一次绕组和二次绕组，它们分别连接到输入电源和输出负载。
绕组的数量和大小取决于变压器的功率和电压等级。
3. 绝缘材料绝缘材料是变压器的保护层，它可以防止电流泄漏和短路。
绝缘材料通常由纸板、绝缘漆和绝缘纸组成。
4. 外壳外壳是变压器的外部保护层，它可以防止灰尘、水和其他杂质进入变压器内部。
外壳通常由金属或塑料制成。
二、变压器的工作原理变压器的工作原理基于电磁感应定律，它可以将一个电路的电压转换为另一个电路的电压。
变压器的工作原理可以分为两个部分：磁路和电路。
1. 磁路变压器的磁路由铁芯和绕组组成。
当一次绕组通电时，它会产生一个磁场，这个磁场会穿过铁芯并传递到二次绕组。
由于二次绕组和一次绕组的匝数不同，所以二次绕组会产生一个不同的电压。
2. 电路变压器的电路由一次绕组、二次绕组和负载组成。
当一次绕组通电时，它会产生一个电流，这个电流会通过二次绕组并驱动负载。
由于二次绕组的电压不同，所以负载会产生一个不同的电流。
变压器的工作原理可以用下面的公式表示：V1 / V2 = N1 / N2其中，V1和V2分别表示一次绕组和二次绕组的电压，N1和N2分别表示一次绕组和二次绕组的匝数。
这个公式表明，当一次绕组的电压和匝数变化时，二次绕组的电压也会相应地变化。
三、变压器的应用变压器是一种非常重要的电力设备，它被广泛应用于电力系统、工业生产和家庭用电等领域。
变压器的结构和工作原理
变压器的结构和工作原理一、引言变压器是一种非常重要的电力设备，主要用于将电压从一个水平转换为另一个水平，以满足不同类型的负载工作需求。
在电力系统中，变压器通常会被用来升压或降压，这取决于所需的电压等级与电网的电压等级之间的差距。
二、变压器的结构变压器的基本结构包括两个部分：磁路和绕组。
磁路由铁芯和磁导介质组成，绕组由高压绕组和低压绕组组成。
在一个理想的变压器中，磁路是完全闭合的，因此磁通量完全在铁芯中流动，而不会漏到周围环境中。
铁芯通常由硅铁制成，这种材料的特点是磁导率高，磁滞小。
铁芯的形状可以是矩形、环形、或者其他形式。
如果是环形，通常需要将绕组穿过铁芯的中心孔。
铁芯还需要接地以防止电流不带负载流过绕组时它们自己的电流产生不均匀磁场，从而引起磁噪声和磁场辐射问题。
绕组是由导体线圈组成的。
通常高压绕组的匝数比低压绕组的匝数多，这意味着变压器将电压从高电平转换为低电平。
匝数比也可以反过来，以降低电圆转换电压。
在电力系统中，高压绕组通常使用铜线或铝线绕制，因为它们具有良好的导电性能和额外的强度，低压绕组则使用更粗的导线来满足更高的电流需求。
三、变压器的工作原理变压器是一种静态电力装置，它可以将交流电能从一个电路传输到另一个电路，同时将电压和电流水平从一个水平转换为另一个水平，并保持功率平衡。
这意味着输入功率等于输出功率。
在变压器中，电流从高压绕组的一侧进入，在变压器的铁芯中产生一个磁场。
这个磁场传播到低压绕组中，感应出更低的电压和电流。
两个绕组都被包围在变压器的磁场中，这使得能量从高电压绕组转移到低电压绕组，保持了功率的平衡。
变压器中的磁通量存在着磁耦合效应，这种效应允许磁场能够穿过铁芯，从而在绕组中产生电势差。
此外，绕组中的导体线圈在磁场作用下会产生电流，这些电流将在绕组中产生一个磁场。
这个磁场反过来会影响另一个绕组，从而感应出一个电势差。
这些过程彼此依存，从而确保了变压器的运行。
四、总结总之，变压器是电力系统中非常重要的设备之一，它可以将电压和电流从一个水平转换为另一个水平，以满足不同负载类型的需求。
变压器的结构及工作原理
变压器的结构及工作原理变压器是一种用于将电能从一种电压转换为另一种电压的电气设备。
它是电力系统中非常常见的设备之一，被广泛应用于发电厂、变电站、工业生产和民用电力系统中。
变压器的结构和工作原理十分重要，下面详细介绍。
一、变压器的结构变压器由两个或更多的线圈通过铁芯相互连接而成。
主要包括以下部分：1.铁芯：变压器的铁芯由硅钢片组成，可有效减小磁滞和涡流损耗。
铁芯的形状包括E型、I型和C型等，用于支撑和保护线圈。
2.一次线圈（主绕组）：也称为原线圈或输入线圈，接收电源端的输入电能。
一次线圈一般由较粗的导线绕制而成。
3.二次线圈（副绕组）：也称为输出线圈，输出变压器转换后的电能。
二次线圈一般由较细的导线绕制而成。
4.绝缘材料：用于在不同线圈之间提供电气绝缘，避免相互之间的短路。
5.冷却装置：用于散热，以保证变压器的工作温度不超过允许范围。
常见的冷却方式包括自然冷却（静风冷却）和强制冷却（风扇冷却、冷水冷却等）。
二、变压器的工作原理变压器基于电磁感应的原理工作，其主要过程是通过变化的磁场引起线圈中的电压变化。
1.变流原理：根据法拉第电磁感应定律，当一次线圈中的电流变化时，会在铁芯中产生一个变化的磁场。
这个磁场穿过二次线圈，并在其中引起电动势的产生。
根据电磁感应定律，产生的电动势与变化的磁场强度成正比。
2.变压原理：根据楞次定律，一次线圈和二次线圈中的电流方向是相互反的。
当一次线圈接通电源时，通过它的电流会在铁芯中产生一个磁场。
这个磁场会在二次线圈中引起电动势的产生，并使得二次线圈中的电流流动。
变压器的输入电压和输出电压之比等于输入线圈的匝数和输出线圈的匝数之比。
即：输入电压/输出电压=输入线圈匝数/输出线圈匝数3.近似理想性：在实际的变压器中，我们可以近似认为主线圈和副线圈之间没有电阻，也没有电感。
这样，变压器的损耗可以忽略不计，输出电压会完全等于输入电压。
4.变压器的效率：实际的变压器会有一定的损耗，主要包括铁损耗和铜损耗。
变压器结构简介与工作原理
变压器结构简介与工作原理一、变压器结构简介变压器是一种电气设备，用于改变交流电的电压。
它由两个或者多个线圈组成，这些线圈通过磁场耦合在一起。
变压器的结构主要包括铁芯、一次线圈（也称为原边线圈）、二次线圈（也称为副边线圈）和绝缘材料。
1. 铁芯：铁芯是变压器的主要构成部份，通常由硅钢片叠压而成。
它的作用是提供一个低磁阻路径，以便磁场能够有效地传导。
2. 一次线圈：一次线圈是连接到电源的线圈，也称为原边线圈。
当电流通过一次线圈时，它会在铁芯中产生一个磁场。
3. 二次线圈：二次线圈是输出电压的线圈，也称为副边线圈。
当磁场通过二次线圈时，它会诱导出一个电压。
4. 绝缘材料：绝缘材料用于隔离和保护线圈，以防止电流泄漏和短路。
二、变压器工作原理变压器的工作原理基于法拉第电磁感应定律。
当一次线圈中的电流变化时，它会在铁芯中产生一个磁场。
这个磁场通过铁芯传导到二次线圈中，诱导出一个电压。
变压器的工作可以分为两个阶段：磁场建立阶段和磁场崩溃阶段。
1. 磁场建立阶段：当交流电通过一次线圈时，它会产生一个变化的磁场。
这个磁场在铁芯中建立，并通过铁芯传导到二次线圈中。
根据法拉第电磁感应定律，磁场的变化会诱导出一个电压。
2. 磁场崩溃阶段：当交流电的方向改变时，一次线圈中的电流也会改变。
这样，铁芯中的磁场也会崩溃，并诱导出一个反向的电压。
这个反向的电压可以通过适当的连接方式用于其他应用，例如降低电压或者提高电压。
变压器的工作原理可以用下面的公式表示：V1/N1 = V2/N2其中，V1和V2分别表示一次线圈和二次线圈的电压，N1和N2表示一次线圈和二次线圈的匝数。
根据这个公式，可以通过改变线圈的匝数比例来改变输出电压。
总结：变压器是一种用于改变交流电压的重要电气设备。
它的结构包括铁芯、一次线圈、二次线圈和绝缘材料。
变压器的工作原理基于法拉第电磁感应定律，通过在铁芯中产生和传导磁场来诱导出电压。
通过改变线圈的匝数比例，可以实现对输出电压的调节。
变压器结构与工作原理
§1-2 变压器的结构
奇数层
1 2 3 4
偶数层
5
6
奇数层
偶数层
§1-2 变压器的结构
三、主要附件 (1)储油柜：油枕，与油箱相连。隔绝空气、便于油的 体积改变，缩小所有油与空气的接触面。 (2)气体继电器：位于油枕与油箱之间。故障时产生动 作、及时发出信号或切断变压器。
(7)测温装置：温度计。监测油温及绕组的温度。
问题：为什么一般电力变压器都从高压侧抽分头？ 答案：
(1)高压绕组套装在低压绕组的外面，抽头引出和连接方便。 (2)高压侧比低压侧电流小，引线和分接开关的载流面积小。
§1-2 变压器的结构
分类：
圆筒式：小容量变压器 线段式：小容量高压绕组 连续式：大容量高压绕组 螺旋式：大容量低压绕组 2.交叠绕组 交叠绕组的结构：将高、低压绕 组绕成饼式，沿铁芯轴向交叠放 置。两边靠近铁轭处为低压绕组， 中间为高压绕组。 交叠绕组的用途：大多用于壳式、干式变压器。
§1-2 变压器的结构
第一章 变压器的结构与工作原理
§1-2 变压器的结构
变压器主要部件是绕组和铁芯(器身)。绕组是 变压器的电路部分，铁芯是变压器的磁路部分。二 者构成变压器的核心即电磁部分。 除了电磁部分，还有油箱、绝缘套管、储油柜、压 力释放阀、安全气道、温度计和气体继电器等附件。 一、绕组：变压器的电路部分 绕组的材料：一般用绝缘扁铜线或圆铜线在绕线模上 绕制而成，也有用铝线、铝箔或铜箔的。
二、铁芯：变压器的磁路部分 铁芯柱：铁芯中缠绕组的部分。 铁轭：铁芯的连接（铁芯柱）部分。 1.铁芯的材料 硅钢片叠加而成——减少磁阻和铁损。 热轧：分为厚度0.35mm、0.5mm两种，中 间涂绝缘漆，多用于小型变压器。 硅钢片 冷轧：分为厚度0.35mm、0.30mm、0.27mm 等多种，磁导性能高、损耗小、导磁有方 向性，多用于中大型变压器。
变压器结构简介与工作原理
变压器结构简介与工作原理概述：变压器是一种电气设备，用于改变交流电的电压和电流。
它由两个或更多的线圈（称为绕组）和一个磁路铁芯组成。
本文将详细介绍变压器的结构和工作原理。
一、变压器结构：1. 铁芯：变压器的铁芯通常由硅钢片或镍铁合金制成。
它的主要作用是提供磁路，用于传导磁场。
铁芯由许多薄片叠加而成，以减少铁芯中的涡流损耗。
2. 一次绕组：一次绕组是变压器中的输入绕组，通常由较粗的导线制成。
它接收来自电源的电流，并产生磁场。
3. 二次绕组：二次绕组是变压器中的输出绕组，通常由较细的导线制成。
它接收来自一次绕组的磁场，并产生输出电压。
4. 绝缘层：绝缘层用于隔离绕组之间以及绕组与铁芯之间的电气接触，以防止电流短路和绝缘击穿。
5. 冷却系统：大型变压器通常配备冷却系统，以保持变压器在正常工作温度范围内。
冷却系统可以是自然冷却或强制冷却，常见的冷却介质包括油和冷却风扇。
二、变压器工作原理：变压器的工作原理基于法拉第电磁感应定律。
当一次绕组中的交流电流流过时，它会产生一个交变磁场。
这个交变磁场会穿过二次绕组，从而在二次绕组中感应出电压。
具体的工作过程如下：1. 输入电压：输入电源的交流电压施加在一次绕组上。
2. 磁场产生：一次绕组中的交流电流产生一个交变磁场。
3. 磁场传导：交变磁场通过铁芯传导到二次绕组。
4. 电压感应：交变磁场在二次绕组上感应出电压。
5. 输出电压：二次绕组的电压输出到负载中。
变压器的工作原理可以通过下述数学公式表示：V1 / V2 = N1 / N2 = I2 / I1其中，V1和V2分别代表一次绕组和二次绕组的电压，N1和N2分别代表一次绕组和二次绕组的匝数，I1和I2分别代表一次绕组和二次绕组的电流。
三、应用领域：变压器在电力系统中起着至关重要的作用。
它们用于输电、配电和电力转换。
以下是一些常见的应用领域：1. 电力输送：变压器用于将高压电能从发电厂输送到变电站，然后再通过变压器将电能分配到不同的用户。
变压器的结构和工作原理
变压器的结构和工作原理一、引言变压器是电力系统中最常用的电力设备之一，它可以将交流电压从一个电路传输到另一个电路。
变压器的工作原理基于法拉第电磁感应定律，利用互感现象实现了电能的转换和传输。
本文将详细介绍变压器的结构和工作原理。
二、变压器的结构1. 磁心磁心是变压器中最基本的部件之一，它由铁芯和绕组组成。
铁芯是由硅钢片叠成的，这种材料具有高导磁性和低磁滞损耗，能够有效地减少铁芯在交流磁场中产生的能量损失。
绕组则是由导线缠绕在铁芯上形成的，它们分为初级绕组和次级绕组。
2. 外壳外壳是保护变压器内部元件的重要部分，它通常采用金属材料制成，并且具有良好的散热性能。
外壳还可以提供额外的保护措施，例如防止触电或防止灰尘进入内部。
3. 冷却系统冷却系统是变压器的重要组成部分，它可以有效地控制变压器内部的温度。
常见的冷却系统包括油冷却、水冷却和气体冷却等。
其中，油冷却是最常见的一种方式，它不仅可以降低变压器内部的温度，还可以提高绝缘性能。
三、变压器的工作原理1. 电磁感应定律电磁感应定律是变压器工作原理的基础，它表明当磁通量发生改变时会在导体中产生电动势。
在变压器中，当交流电流通过初级绕组时，会在铁芯中产生交流磁场。
这个交流磁场会穿过次级绕组，并在其内部诱导出一定大小的电动势。
2. 互感现象互感现象是指当两个或多个绕组共用同一个磁芯时，在其中一个绕组中产生的电动势会诱导出另一个绕组中的电动势。
在变压器中，初级和次级绕组之间通过铁芯实现了互感作用。
当初级绕组中有交流电流通过时，它所产生的交流磁场会穿过铁芯并诱导出次级绕组中的电动势。
3. 变压器的变比变压器的变比是指初级绕组和次级绕组之间电压的比值。
变压器的变比可以通过不同数量的线圈和不同的绕组方式来实现。
例如，如果次级绕组中有更多的线圈，那么它所产生的电动势就会更高，从而实现了升高电压或降低电压的效果。
4. 功率转移在变压器中，功率可以通过两种方式进行转移。
第一种方式是利用互感作用将初级绕组中的电能转换为磁能，并将其传输到次级绕组中，然后再将磁能转换为电能。
变压器的主要结构和工作原理
变压器的主要结构和工作原理引言概述：变压器是电力系统中常见的电力设备之一，它在电能传输和分配中起着重要的作用。
本文将详细介绍变压器的主要结构和工作原理，以帮助读者更好地理解和应用变压器。
正文内容：一、变压器的主要结构1.1 主要结构组成- 主要由铁芯、一次绕组和二次绕组组成。
- 铁芯是变压器的主要磁路部分，通常由硅钢片叠压而成，以减小磁导率和磁阻。
- 一次绕组是输入侧的绕组，通常由导电材料绕制而成。
- 二次绕组是输出侧的绕组，也由导电材料绕制而成。
1.2 绝缘和冷却系统- 变压器的绝缘系统是保证安全运行的关键，通常使用绝缘材料将绕组和铁芯分隔开。
- 冷却系统对于变压器的正常运行至关重要，常见的冷却方式有自然冷却和强制冷却。
1.3 外壳和配电设备- 变压器通常有一个外壳，用于保护内部部件免受外界环境的影响。
- 配电设备包括开关、熔断器和保护装置等，用于控制和保护变压器的正常运行。
二、变压器的工作原理2.1 电磁感应原理- 变压器的工作基于电磁感应原理，当一次绕组通入交流电时，会在铁芯中产生交变磁场。
- 交变磁场会感应二次绕组中的电动势，从而使电能从一次绕组传递到二次绕组。
2.2 变压器的变压比- 变压器的变压比是指输入电压与输出电压之间的比值，可以通过绕组的匝数比来确定。
- 变压器可以实现电压的升高或降低，根据需要选择合适的变压比。
2.3 损耗和效率- 变压器在工作过程中会产生一定的损耗，包括铁损耗和铜损耗。
- 效率是衡量变压器性能的重要指标，可以通过输出功率与输入功率的比值来计算。
三、变压器的应用领域3.1 电力系统- 变压器在电力系统中用于电能传输和分配，将发电厂产生的高压电能转换为适用于用户的低压电能。
- 在输电过程中，变压器可以实现电压的升高，减少输电损耗。
3.2 工业领域- 变压器在工业领域中广泛应用于电力设备、机械设备和照明系统等。
- 它可以为各种设备提供合适的电压和电流，满足工业生产的需求。
变压器结构、工作原理和功能
变压器结构、工作原理和功能引言概述：变压器是电力系统中常见的电气设备，用于改变交流电的电压。
它由两个或更多的线圈组成，通过电磁感应将电能从一个线圈传输到另一个线圈。
本文将详细介绍变压器的结构、工作原理和功能。
一、变压器结构1.1 主要组成部分- 磁芯：变压器的磁芯通常由铁芯或硅钢片制成，用于提供磁通路径。
- 一次线圈（原边线圈）：位于输入侧的线圈，接收来自电源的电能。
- 二次线圈（副边线圈）：位于输出侧的线圈，将电能传输到负载。
1.2 绝缘材料- 绝缘材料用于隔离线圈和磁芯，以防止电流短路和能量损失。
- 常见的绝缘材料包括绝缘纸、绝缘漆和绝缘胶带。
1.3 冷却系统- 变压器在工作过程中会产生热量，需要通过冷却系统来散热。
- 常见的冷却系统包括油冷却和风冷却。
二、变压器工作原理2.1 电磁感应- 当一次线圈中的电流变化时，会在磁芯中产生磁场。
- 这个磁场会感应到二次线圈中，从而在二次线圈中产生感应电动势。
2.2 变压器方程- 变压器方程描述了变压器中输入电压、输出电压和线圈匝数之间的关系。
- 根据变压器方程，输入电压与输出电压的比例等于一次线圈匝数与二次线圈匝数的比例。
2.3 理想变压器- 理想变压器是指在没有能量损耗和磁通泄漏的情况下运行的变压器。
- 理想变压器的输出功率等于输入功率，电压和电流的比例保持不变。
三、变压器功能3.1 电压变换- 变压器可以将输入电压转换为所需的输出电压，以满足负载的要求。
- 通过改变一次线圈和二次线圈的匝数比例，可以实现电压的升高或降低。
3.2 电流变换- 变压器能够改变电流的大小，使其适应负载的需求。
- 通过改变一次线圈和二次线圈的匝数比例，可以实现电流的升高或降低。
3.3 绝缘和隔离- 变压器可以提供电气隔离，将输入侧和输出侧完全隔离开来。
- 这种隔离可以防止电流的短路和保护负载设备。
四、变压器的应用领域4.1 电力传输和配电系统- 变压器广泛应用于电力传输和配电系统，将发电厂产生的高电压转换为适用于家庭和工业用电的低电压。
变压器的基本结构及其工作原理
变压器的基本结构及其工作原理变压器是电力系统中常见的一种电气设备，用于改变交流电的电压。
它是由两个或多个密封绕组组成的，通常由铁芯包围着。
这些绕组可分别接通电源和负载。
1.铁芯：变压器的铁芯一般由硅钢片制成。
它的主要作用是提供一个低磁阻的磁通路径，使磁通能够有效地通过绕组。
2.一次绕组：一次绕组通常连接到电源，并产生一个交变电场。
它的作用是将电能传输到二次绕组。
3.二次绕组：二次绕组通常与负载相连，产生一个交变电场。
它的作用是将一次绕组输入的电能转化为不同电压级别的输出。
4.绝缘材料：绝缘材料用来隔离绕组，以防止电流短路和漏电。
常见的绝缘材料包括绝缘纸、绝缘油和绝缘胶。
变压器的工作原理如下：当一次绕组上加上交流电源时，由于交变电流的存在，磁场也会随之变化。
这个变化的磁场会在铁芯中产生磁通，然后穿过二次绕组。
由于电磁感应的原理，通过二次绕组的磁通会在其中产生交变电压。
这样，输入到一次绕组的电能就被传输到二次绕组，并以不同的电压形式输出。
根据电磁感应定律，变压器的输出电压与输入电压的比值取决于两个绕组的绕组比。
例如，如果二次绕组的绕组比为1:2，那么输出电压就是输入电压的两倍。
而如果绕组比为2:1，输出电压就是输入电压的一半。
变压器的工作原理可以通过以下两个重要的物理规律解释：1.法拉第电磁感应定律：它表明当一个导体中的磁通发生变化时，会在该导体上产生感应电动势。
在变压器中，一次绕组的交变电流产生的磁场变化会导致二次绕组中的感应电动势。
2.洛伦兹力定律：它表明当电流通过导体时，会在导体周围产生磁场。
在变压器中，一次绕组中的交变电流会产生磁场，这个磁场通过铁芯和二次绕组，最终产生感应电动势。
总的来说，变压器通过电磁感应的原理将输入电能转化为不同电压级别的输出。
它在电力系统中起到了重要的作用，使电能的输送和分配更加高效和安全。
变压器的结构及工作原理
变压器的结构及工作原理
1. 变压器的结构
变压器是一种用于升降电压的电器设备，由变压器铁芯、绕组、油箱、散热系统、绝
缘系统等部分组成。
(1) 变压器铁芯
变压器铁芯是由硅钢片按照一定的规则叠压而成的，主要作用是集中磁通并将其导入
绕组，同时减少磁通漏损和铁损。
变压器铁芯的构造形式有C、I、U、EI等。
(2) 绕组
变压器绕组是由铜或铝线缠绕在铁芯上的导线。
绕组包括高压绕组、低压绕组和中性
点绕组。
绕组的质量和结构影响变压器的电性能和使用寿命。
(3) 油箱
变压器油箱是装在变压器铁芯和绕组周围的容器，主要作用是冷却和绝缘，同时也用
于存储变压器油。
(4) 散热系统
变压器的散热系统通常包括风扇、散热片等，用于降低变压器的温度，保证变压器运
行的稳定性和可靠性。
变压器的绝缘系统包括绝缘材料、绝缘结构和绝缘电气测试等，用于保证变压器的安
全可靠性和使用寿命。
变压器的工作原理是基于电磁感应的原理。
当电压在变压器的高压绕组中产生变化时，导致高压绕组中的磁通量随之变化，磁通量的变化产生电磁感应力，导致低压绕组中的电
压也产生变化，从而达到升压或降压的作用。
在变压器中，电压的变化与磁通量的变化成正比。
由此可知，当发生输入电压变化时，变压器的磁通量也会随之变化，影响到输出电压，导致电压的升降。
变压器工作的效率很高，而且体积小，因此广泛应用于各个领域，如电力系统、工厂、家庭等。
变压器结构、工作原理和功能
变压器结构、工作原理和功能引言概述：变压器是一种常见的电力设备，它在电力系统中起着至关重要的作用。
本文将详细介绍变压器的结构、工作原理和功能，以匡助读者更好地理解这一电力设备。
一、变压器的结构1.1 主要部件- 磁芯：变压器的磁芯由硅钢片叠压而成，用于导磁和减小磁损耗。
- 一次绕组：也称为输入绕组，由多圈的导线绕制而成，用于接收电源的电能。
- 二次绕组：也称为输出绕组，同样由多圈的导线绕制而成，用于输出变压后的电能。
- 绝缘材料：用于隔离绕组和磁芯之间，防止电流短路和电弧放电。
1.2 冷却系统- 油冷变压器：通过油冷却系统，将变压器内部产生的热量传导到变压器外部，以保持变压器的正常工作温度。
- 干式变压器：采用风冷却系统，通过风扇将变压器内部的热量带走，使变压器保持正常工作温度。
1.3 外壳和附件- 外壳：变压器的外壳通常由金属材料制成，用于保护内部部件并提供机械强度。
- 附件：包括油位计、温度计、保护装置等，用于监测和保护变压器的正常运行。
二、变压器的工作原理2.1 电磁感应- 一次绕组接入交流电源后，电流在绕组中产生磁场。
- 磁场穿过磁芯，感应到二次绕组，从而在二次绕组中产生电动势。
2.2 变压器的变比- 变压器的变比由一次绕组和二次绕组的匝数比决定。
- 如果一次绕组匝数大于二次绕组匝数，变压器为升压变压器；反之，为降压变压器。
2.3 理想变压器的功率传递- 在理想情况下，变压器的功率传递是无损耗的。
- 一次绕组输入的功率等于二次绕组输出的功率。
三、变压器的功能3.1 电压变换- 变压器可以将高电压变为低电压，或者将低电压变为高电压，以适应不同的电力系统需求。
3.2 电流变换- 变压器可以根据需要将大电流变为小电流，或者将小电流变为大电流，以满足电力传输和分配的要求。
3.3 绝缘和隔离- 变压器的绝缘和隔离功能可以防止电流短路和电弧放电，确保电力系统的安全运行。
四、总结变压器是一种重要的电力设备，它的结构包括主要部件、冷却系统、外壳和附件等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
额定频率 50 Hz
器身吊重 765kg
相 数 三相
油 重 380kg
联接组别 Y yno
总 重 1525kg
制造厂
生产日期
图1－4电力变压器铭牌示意图
变压器原理
1、阻抗电压（短路电压）：是变压器的一个重要的特性参数 ，以百分比表示，是当变压器一、二次的电流均为额定电 流时，两侧绕组阻抗产生的电压降占额定电压的百分数。
变压器油的主要性能指标
（3）闪点：指变压器油加热后产生的蒸汽与空气混合， 遇到明火能发生燃烧的最低温度。闪点表示油的蒸发度 ，油的闪点越低，其蒸发度越高。油蒸发时会使成分变 坏，黏度加大，体积减小，并可能产生可爆炸气体，因 此油的闪点越高越好，一般不低于135 ℃。
（4）密度：变压器油的密度越小，说明油的质量越好。 （5）灰分：指变压器油的纯度，灰分含量越小越好。 （6）酸价：表示油中游离酸的含量，酸价的大小表明油
变压器工作原理
1—温度计；2—呼吸器；3—油枕；4—油标；5—安全气道（防爆管 ）；6—气体继电器；7—高压套管；8—低压套管；9—分接开关 ；10—油箱；11—铁芯；12—绕组和绝缘；13—放油阀门
变压器信号温度计
变压器信号温度计是用来监控变压器内部温度保护变压器的，变压器 所能承受的温度是由它自身的绝缘耐热等级所决定的，与环境无关，所以变 压器信号温度计报警和跳闸信号温度点的设定与使用地点的环境温度没有关 系。
谢谢大家
变压器工作原理
变压器工作原理
变压器工作原理
变压器油的主要性能指标
（1）耐压强度：是指绝缘油抵抗电场的能力，即单位体积 内变压器油承受的电压强度。对于我们单位66kV变压器 油的击穿电压，投运前≥ 40kV，运行中≥ 35kV； 6.3kV 变压器油的击穿电压，投运前≥ 30kV，运行中≥ 25kV。
变压器工作原理(吸湿器)
变压器工作原理（气体继电器）
变压器套管
• 套管表面脏污吸收水分后，使绝缘电阻降低，其后果是 容易发生闪给，造成跳闸。同时，闪络也会损坏套管表面 。脏污吸收水分后，导电性提高，不仅引起表面闪络，还 可能因泄漏电流增加，使绝缘套管发热并造成瓷质损坏， 甚至击穿。
• 由于套管胶垫密封失效，油纸电容式套管顶部密封不良 ，可能导致进水使绝缘击穿，下部密封不良使套管渗油， 导致油面下降。
变压器工作原理
变压器三相绕组接线 有两种： 1、星形联结 星形联结记作： “Y”或“y” 2、三角形联结 三角形联结记作： “D”或“d”
变压器工作原理
变压器日常巡视检查应包括以下内容：
1)油温应正常，应无渗油、漏油，储油柜油位应与温度相对应。 2)套管油位应正常，套管外部应无破损裂纹、无严重油污、无放电痕迹及其它异常现象。 3)变压器音响应正常。 4)散热器各部位手感温度应相近，散热附件工作应正常。 5)吸湿器应完好，吸附剂应干燥。 6)引线接头、电缆、母线应无发热迹象。 7)压力释放器、安全气道及防爆膜应完好无损。 8)分接开关的分接位置及电源指示应正常。 9)气体继电器内应无气体。 10)各控制箱和二次端子箱应关严，无受潮。
2、联接组别：表明两侧绕组连接方式及对应线电压相位关系 的标志。配电变压器最常用的联接组别是Y，yn0，Y表示高 压侧三相绕组接成星形，即绕组的三个首段引出，三个末 端连在一起；yn表示低压三相绕组也接成星形，并引出中 性线，即绕组三个首端及中性线引出，三个末端连在一起 。0表示高低压侧对应的电压是同一相位的。
变压器工作原理
• 变压器的主体构造： 1、铁芯 2、绕组
变压器工作原理
变压器工作原理
• 铁芯
• 铁心的作用 是变压器的主磁 路
• 铁心的材料 0.35～0.5mm厚 的硅钢片 一种含碳极低的硅铁 软磁合金,一般含硅量为0.5～ 4.5％。加入硅可提高铁的电阻 率和最大磁导率,降低矫顽力、 铁芯损耗（铁损）和磁时效。 主要用来制作各种变压器、电 动机和发电机的铁芯。
变压器工作原理
• 绕组：
• 绕组是变压器的电路 部分
• 铜或铝导线包绕绝缘 纸以后绕制而成。
变压器工作原理 • 绕组
变压器工作原理
• 绕组是变压器的电路部分，采 用铜线或铝线绕制而成，原、 副绕组同心套在铁芯柱上。
• 为便于绝缘，一般低压绕组在 里，高压绕组在外，但大容量 的低压大电流变压器，考虑到 引出线工艺困难，往往把低压 绕组套在高压绕组的外面。
变压器工作原理
• 与电源相连的线圈，接收交流 电能，称为一次绕组 用U1 ， I1，E1，N1表示;
• 与负载相连的线圈，送出交流 电能，称为二次绕组 用U2， I2，E2 ，N2表示;
• 同时交链一次，二次绕组的磁 通量的相量为 Fm ,该磁通量称 为主磁通;
变压器原理图（图3-1）
变压器工作原理
变压器工作原理
• 变压器的铭牌参数：
• 每台变压器都有一铭牌，上面标注着型号、额定值及其它
数据，便于用户了解变压器的运行性能。
电力变压器
产品型号 SL7－315/10 产品编号
额定容量 315kV·A 使用条件 户外式
额定电压 10000/400V 冷 短路电压 4%
的氧化程度和劣化程度，酸价越低越好。
变压器油
变压器油按其凝固点划分为：10#、25#和45#； 霍林河地区适用45#变压器油； 注油时要求：注油前一定要对变压器油进行电气试
验合格，要求严格的还要进行色谱分析合格；注 油时要求环境要干燥，注油管路清洗干净，避免 受潮。 变压器油存放时注意事项： （1）密封保存，防止受潮； （2）存放在无污染的地方，最好有单独的油料（ 3）周围无易燃易爆物品。
11)干式变压器的外表应无积污。 12)变压器室不漏水，门、窗、照明应完好，通风良好，温度正常。 13)变压器外壳及各部件应保持清洁。
电工安全用具
绝缘安全用具分为基本安全 用具（直接用于操作）和 辅助安全用具（安全保护 ）
1、绝缘杆、验电器、验电笔 属于基本安全用具。
2、绝缘靴、绝缘手套属于辅 助安全用具
变压器呼吸器应如何安装与检修
(1)呼吸器在安装前，要将保存时或运输时为防潮而 加装的无孔胶垫及防潮剂去掉；
（2）拆卸时，要首先拧下底部的油封碗，卸下上部 的油枕连管或隔膜胶管的连接，取下呼吸器，卸 下穿心夹紧螺栓的下部螺帽和垫圈，然后取下进 气座滤网、玻璃筒等，装配时按上述顺序相反进 行；
（3）螺栓、螺孔应无锈蚀现象，玻璃筒及上、下进 气座无裂纹及破损，呼吸器本事密封良好；
（2）凝固点：油的黏度随着温度而变化，温度越低，黏度 越大当低到一定程度，油将会不再流动而凝固，这时的温 度称为油的凝固点。变压器油的标号表示的就是凝固点的 温度，如25号油是表示油在-25℃时凝固；45号油表示油 在-45℃时凝固。凝固点越低，油的对流散热性能越好， 因此油凝固点越低越好。霍林河地区适用45#变压器油。
变压器的结构及 工作原理
变压器工作原理
变压器及其工作原理
变压器是利用电磁感应原理传输电能或电信号的器件, 它具有变压、 变流和变阻抗的作用。 变压器的种类很多, 应用十分广泛。 比如在电 力系统中用电力变压器把发电机发出的电压升高后进行远距离输电, 到达目的地后再用变压器把电压降低以便用户使用, 以此减少传输过 程中电能的损耗; 在电子设备和仪器中常用小功率电源变压器改变市 电电压, 再通过整流和滤波, 得到电路所需要的直流电压; 在放大电路 中用耦合变压器传递信号或进行阻抗的匹配等等。 变压器虽然大小悬 殊, 用途各异, 但其基本结构和工作原理却是相同的。
下图是我们常见的两种变压器：
干式变压器
油浸式变压器
变压器工作原理
• 干式电力变压器特点
• 干式电力变压器承受热冲击能 力强，过负载能力大、难燃、 防火性能高、低损耗、局部放 电量小、
• 噪声低、不产生有害气体、不 污染环境、对湿度、灰尘不敏 感、体积小、不开裂、维护简 便。因此，最适宜用于防火要 求高，负荷波动大以及污秽潮 湿的恶劣环境中。如：机场、 发电厂、冶金作业、医院、高 层建筑、购物中心、居民密集 区以及石油化工、核电站、核 潜艇等特殊环境中。
（4）呼吸器内应装直径为3-4mm的变色硅胶，其 数量为玻璃筒容积的2/3；
变压器呼吸器应如何安装与检修
（5）底油封碗应注油至油面线，无油面线的，油浸 过进气口即可，以起到油封过滤作用；
（6）胶垫应良好，无进水和潮气现象； （7）连接管路应畅通无阻。
注意：更换呼吸器硅胶时，如果变压器设有差动保 护的，应将重瓦斯保护跳闸的二次接线改在信号 告警的二次接线上，防止更换硅胶时出现变压器 内部压力大于外部空气压力，而导致油流向外涌 的情况，使得瓦斯继电器重瓦斯差动保护动作， 而造成全所停电的事故。
